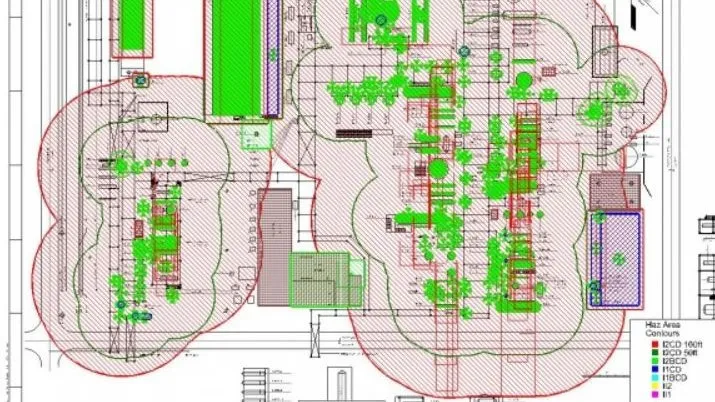

Mapeamento de Áreas Classificadas

O Mapeamento de Áreas Classificadas com Atmosfera Explosiva são elaborados em conformidade com a NR 20, NR 10 e Decreto Corpo de Bombeiros N.56.809/2011. O estudo de Classificação de Áreas é um método que analisa o ambiente e equipamentos de processo, de modo que, ao avaliar o potencial de risco de explosão das substâncias de combustíveis presentes, identifica, gradua e delimita o risco de formação ou presença de atmosferas explosivas.

Nome Técnico: Execução do Mapeamento de Áreas Classificadas e Atmosferas Explosivas + Elaboração do Relatório Técnico

Referência: 11399

Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar.

Mapeamento de Áreas Classificadas
Os Mapeamentos e Atestado de Áreas Classificadas com Atmosfera Explosiva são elaborados em conformidade com a NR 20, NR 10 e Decreto Corpo de Bombeiros N.56.809/2011.

O estudo de Classificação de Áreas é um método que analisa o ambiente e equipamentos de processo, de modo que, ao avaliar o potencial de risco de explosão das substâncias de combustíveis presentes, identifica, gradua e delimita o risco de formação ou presença de atmosferas explosivas.

O que significa Áreas Classificadas e Atmosfera Explosiva?
Áreas Classificadas: Área na qual a atmosfera explosiva está presente ou na qual é provável sua ocorrência a ponto de exigir precauções especiais para construção, instalação e utilização de equipamentos elétricos.

Atmosfera Explosiva: mistura com o ar, sob condições atmosféricas, de substâncias inflamáveis na forma de gás, vapor, névoa, poeira ou fibras, na qual após a ignição a combustão se propaga.




Mapeamento Elaboração de Relatório Técnico Registro de Evidências Conclusão e Propostas de Melhorias Emissão de A.R.T. e/ou C.R.T.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT  NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;

Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Mapeamentos de Áreas Classificadas:

ABNT  NBR  IEC 60079-25 – Atmosferas  explosivas – Parte 25: Sistemas  elétricos intrinsecamente seguros:  Esta parte da série de normas ABNT NBR IEC 60079 estabelece os requisitos específicos para o projeto e avaliação de sistemas elétricos intrinsecamente seguros, tipo de proteção “i”, destinados a serem utilizados, integralmente ou em parte, em locais onde a utilização de equipamento dos Grupos I, II ou III seja requerida.
Esta norma é destinada aos projetistas destes sistemas. Ela complementa e modifica os requisitos gerais da ABNT NBR IEC 60079-0 e da norma de segurança intrínseca ABNT NBR IEC 60079-11. Quando algum de seus requisitos conflitar com um requisito da ABNT NBR IEC 60079-0 ou ABNT NBR IEC 60079-11, prevalece o que esta norma estabelece.
A ABNT NBR IEC 60079-25:2011 suplementa a ABNT NBR IEC 60079-11, nos requisitos que se aplicam a equipamentos elétricos utilizados em sistemas elétricos intrinsecamente seguros. Os requisitos de instalação de sistemas do Grupo II ou Grupo III projetados de acordo com esta norma são especificados na ABNT NBR IEC 60079-14.
NR 20 Projeto da Instalação
As instalações para extração, produção, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis devem ser projetadas considerando os aspectos de segurança, saúde e meio ambiente que impactem sobre a integridade física dos trabalhadores previstos nas Normas Regulamentadoras, normas técnicas nacionais e, na ausência ou omissão destas, nas normas internacionais, convenções e acordos coletivos, bem como nas demais regulamentações pertinentes em vigor.
Mapeamento de Áreas Classificadas:
 No projeto das instalações classes II e III devem constar, no mínimo, e em língua portuguesa:
a) descrição das instalações e seus respectivos processos através do manual de operações;

b) planta geral de locação das instalações
c) características e informações de segurança, saúde e meio ambiente relativas aos inflamáveis e líquidos combustíveis, constantes nas fichas com dados de segurança de produtos químicos, de matérias primas, materiais de consumo e   produtos acabados;
d) fluxograma de processo;
e) especificação técnica dos equipamentos, máquinas e acessórios críticos em termos de segurança e saúde no trabalho estabelecidos pela análise de riscos;
f) plantas, desenhos e especificações técnicas dos sistemas de segurança da instalação;
g) identificação das áreas classificadas da instalação, para efeito de especificação dos equipamentos e instalações elétricas;
h) medidas intrínsecas de segurança identificadas na análise de riscos do projeto.
Requisitos quando necessário:
Mapeamento de Áreas Classificadas:

– Planta em PDF com as áreas de armazenamento;
– AVCB – (Auto de Vistoria do Corpo de Bombeiros);
– Licença de Operação CETESB;
– Laudo SPDA (Sistema de Proteção de Descargas Atmosférica);
– Laudo Sistema Elétrico;
– Evidencia do Laudo de Caldeira;
– Confirmação de uso de maçarico ou não em área de envase.
Mapeamento de Áreas Classificadas:
Controle de fontes de ignição.
Todas as instalações elétricas e equipamentos elétricos fixos, móveis e portáteis, equipamentos de comunicação, ferramentas e similares utilizados em áreas classificadas, assim como os equipamentos de controle de descargas atmosféricas, devem estar em conformidade com a Norma Regulamentadora n.º 10.
O empregador deve implementar medidas específicas para controle da geração, acúmulo e descarga de eletricidade estática em áreas sujeitas à existência de atmosferas inflamáveis.
Os trabalhos envolvendo o uso de equipamentos que possam gerar chamas, calor ou centelhas, nas áreas sujeitas à existência de atmosferas inflamáveis, devem ser precedidos de permissão de trabalho.
O empregador deve sinalizar a proibição do uso de fontes de ignição nas áreas sujeitas à existência de atmosferas inflamáveis.
Os veículos que circulem nas áreas sujeitas à existência de atmosferas inflamáveis devem possuir características apropriadas ao local e ser mantidos em perfeito estado de conservação.
Mapeamento de Áreas Classificadas:
MEDIDAS DE CONTROLE
Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.
As medidas de controle adotadas devem integrar-se às demais iniciativas da empresa, no âmbito da preservação da segurança, da saúde e do meio ambiente do trabalho.
As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.
Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além do disposto anteriormente, no mínimo:

a) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;
b) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;
c) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;
d) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;
e) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;
f) certificações dos equipamentos e materiais elétricos em áreas classificadas;
g) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de “a” a “f”.
Os trabalhos em áreas classificadas devem ser precedidos de treinamento especifico de acordo com risco envolvido.
Os trabalhadores com atividades não relacionadas às instalações elétricas desenvolvidas em zona livre e na vizinhança da zona controlada, conforme define esta NR, devem ser instruídos formalmente com conhecimentos que permitam identificar e avaliar seus possíveis riscos e adotar as precauções cabíveis.
PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO
As áreas onde houver instalações ou equipamentos elétricos devem ser dotadas de proteção contra incêndio e explosão, conforme dispõe a NR 23 – Proteção Contra Incêndios.
Os materiais, peças, dispositivos, equipamentos e sistemas destinados à aplicação em instalações elétricas de ambientes com atmosferas potencialmente explosivas devem ser avaliados quanto à sua conformidade, no âmbito do Sistema Brasileiro de Certificação.
Os processos ou equipamentos susceptíveis de gerar ou acumular eletricidade estática devem dispor de proteção específica e dispositivos de descarga elétrica.
Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.
Os serviços em instalações elétricas nas áreas classificadas somente poderão ser realizados mediante permissão para o trabalho com liberação formalizada, conforme estabelece o item 10.5 ou supressão do agente de risco que determina a classificação da área.
Fonte: ABNT  NBR  IEC 60079-25

Mapeamento de Áreas Classificadas. Consulte -nos.

Escopo do Serviço

Mapeamento de Áreas Classificadas

Procedimentos ocupacionais para a realização da inspeção;
Especificação de detalhes técnicos da área;
Identificação de uso da área e riscos;
Análise de documentações referentes à área;
Verificação e análise do porte das instalações;
Avaliação do fluxograma dos processos realizados;
Verificação de manutenção dos equipamentos presentes;
Avaliação de eletrostática presente;
Identificação de possíveis fontes de ignição;
Avaliação de equipamentos potencialmente explosivos;
Análise e inspeção dos sistemas elétricos;
Definição dos zoneamentos;
Equipamentos de proteção individual e coletiva;
Avaliação do grau de periculosidade dos espaços;
Definição de áreas por gases, vapores, poeiras e fibras;
Descrição e definição dos sistemas e produtos presentes;
Mapeamento dos itens de segurança;
Elaboração do Relatório Técnico de Áreas Classificadas em conformidades com as NBRs / IECs;
Envio do Mapeamento Gráfico;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Recomendações e considerações finais.Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).Mapeamento de Áreas Classificadas

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Mapeamento de Áreas Classificadas

Procedimentos ocupacionais para a realização da inspeção;
Especificação de detalhes técnicos da área;
Identificação de uso da área e riscos;
Análise de documentações referentes à área;
Verificação e análise do porte das instalações;
Avaliação do fluxograma dos processos realizados;
Verificação de manutenção dos equipamentos presentes;
Avaliação de eletrostática presente;
Identificação de possíveis fontes de ignição;
Avaliação de equipamentos potencialmente explosivos;
Análise e inspeção dos sistemas elétricos;
Definição dos zoneamentos;
Equipamentos de proteção individual e coletiva;
Avaliação do grau de periculosidade dos espaços;
Definição de áreas por gases, vapores, poeiras e fibras;
Descrição e definição dos sistemas e produtos presentes;
Mapeamento dos itens de segurança;
Elaboração do Relatório Técnico de Áreas Classificadas em conformidades com as NBRs / IECs;
Envio do Mapeamento Gráfico;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Recomendações e considerações finais.Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).Mapeamento de Áreas Classificadas

Referencias Normativas

Mapeamento de Áreas Classificadas

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR – 10 – Segurança em Eletricidade e Serviços em Eletricidade;
ABNT NBR 8370 – Equipamento elétricos para atmosferas explosivas – Invólucros à prova de explosão;
ABNT NBR 5418 – Instalações elétricas em atmosferas explosivas;
ABNT NBR IEC 60079 – Atmosferas explosivas Parte 0: Equipamentos — Requisitos gerais;
ABNT NBR IEC 60529 – Graus de proteção para invólucros de equipamentos elétricos (código IP);
ABNT NBR IEC 60079-25 – Atmosferas  explosivas – Parte 25: Sistemas  elétricos intrinsecamente seguros

Protocolo  – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Mapeamento de Áreas Classificadas

Validade

Mapeamento de Áreas Classificadas

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;

Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Mapeamento de Áreas Classificadas

Complementos

Mapeamento de Áreas Classificadas

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Mapeamento de Áreas Classificadas

Saiba Mais

Saiba Mais: Mapeamentos de Áreas Classificadas:

ABNT  NBR  IEC 60079-25 – Atmosferas  explosivas – Parte 25: Sistemas  elétricos intrinsecamente seguros:  Esta parte da série de normas ABNT NBR IEC 60079 estabelece os requisitos específicos para o projeto e avaliação de sistemas elétricos intrinsecamente seguros, tipo de proteção “i”, destinados a serem utilizados, integralmente ou em parte, em locais onde a utilização de equipamento dos Grupos I, II ou III seja requerida.
Esta norma é destinada aos projetistas destes sistemas. Ela complementa e modifica os requisitos gerais da ABNT NBR IEC 60079-0 e da norma de segurança intrínseca ABNT NBR IEC 60079-11. Quando algum de seus requisitos conflitar com um requisito da ABNT NBR IEC 60079-0 ou ABNT NBR IEC 60079-11, prevalece o que esta norma estabelece.
A ABNT NBR IEC 60079-25:2011 suplementa a ABNT NBR IEC 60079-11, nos requisitos que se aplicam a equipamentos elétricos utilizados em sistemas elétricos intrinsecamente seguros. Os requisitos de instalação de sistemas do Grupo II ou Grupo III projetados de acordo com esta norma são especificados na ABNT NBR IEC 60079-14.
NR 20 Projeto da Instalação
As instalações para extração, produção, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis devem ser projetadas considerando os aspectos de segurança, saúde e meio ambiente que impactem sobre a integridade física dos trabalhadores previstos nas Normas Regulamentadoras, normas técnicas nacionais e, na ausência ou omissão destas, nas normas internacionais, convenções e acordos coletivos, bem como nas demais regulamentações pertinentes em vigor.
Mapeamento de Áreas Classificadas:
 No projeto das instalações classes II e III devem constar, no mínimo, e em língua portuguesa:
a) descrição das instalações e seus respectivos processos através do manual de operações;

b) planta geral de locação das instalações
c) características e informações de segurança, saúde e meio ambiente relativas aos inflamáveis e líquidos combustíveis, constantes nas fichas com dados de segurança de produtos químicos, de matérias primas, materiais de consumo e   produtos acabados;
d) fluxograma de processo;
e) especificação técnica dos equipamentos, máquinas e acessórios críticos em termos de segurança e saúde no trabalho estabelecidos pela análise de riscos;
f) plantas, desenhos e especificações técnicas dos sistemas de segurança da instalação;
g) identificação das áreas classificadas da instalação, para efeito de especificação dos equipamentos e instalações elétricas;
h) medidas intrínsecas de segurança identificadas na análise de riscos do projeto.
Requisitos quando necessário:
Mapeamento de Áreas Classificadas:

– Planta em PDF com as áreas de armazenamento;
– AVCB – (Auto de Vistoria do Corpo de Bombeiros);
– Licença de Operação CETESB;
– Laudo SPDA (Sistema de Proteção de Descargas Atmosférica);
– Laudo Sistema Elétrico;
– Evidencia do Laudo de Caldeira;
– Confirmação de uso de maçarico ou não em área de envase.
Mapeamento de Áreas Classificadas:
Controle de fontes de ignição.
Todas as instalações elétricas e equipamentos elétricos fixos, móveis e portáteis, equipamentos de comunicação, ferramentas e similares utilizados em áreas classificadas, assim como os equipamentos de controle de descargas atmosféricas, devem estar em conformidade com a Norma Regulamentadora n.º 10.
O empregador deve implementar medidas específicas para controle da geração, acúmulo e descarga de eletricidade estática em áreas sujeitas à existência de atmosferas inflamáveis.
Os trabalhos envolvendo o uso de equipamentos que possam gerar chamas, calor ou centelhas, nas áreas sujeitas à existência de atmosferas inflamáveis, devem ser precedidos de permissão de trabalho.
O empregador deve sinalizar a proibição do uso de fontes de ignição nas áreas sujeitas à existência de atmosferas inflamáveis.
Os veículos que circulem nas áreas sujeitas à existência de atmosferas inflamáveis devem possuir características apropriadas ao local e ser mantidos em perfeito estado de conservação.
Mapeamento de Áreas Classificadas:
MEDIDAS DE CONTROLE
Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.
As medidas de controle adotadas devem integrar-se às demais iniciativas da empresa, no âmbito da preservação da segurança, da saúde e do meio ambiente do trabalho.
As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.
Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além do disposto anteriormente, no mínimo:

a) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;
b) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;
c) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;
d) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;
e) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;
f) certificações dos equipamentos e materiais elétricos em áreas classificadas;
g) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de “a” a “f”.
Os trabalhos em áreas classificadas devem ser precedidos de treinamento especifico de acordo com risco envolvido.
Os trabalhadores com atividades não relacionadas às instalações elétricas desenvolvidas em zona livre e na vizinhança da zona controlada, conforme define esta NR, devem ser instruídos formalmente com conhecimentos que permitam identificar e avaliar seus possíveis riscos e adotar as precauções cabíveis.
PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO
As áreas onde houver instalações ou equipamentos elétricos devem ser dotadas de proteção contra incêndio e explosão, conforme dispõe a NR 23 – Proteção Contra Incêndios.
Os materiais, peças, dispositivos, equipamentos e sistemas destinados à aplicação em instalações elétricas de ambientes com atmosferas potencialmente explosivas devem ser avaliados quanto à sua conformidade, no âmbito do Sistema Brasileiro de Certificação.
Os processos ou equipamentos susceptíveis de gerar ou acumular eletricidade estática devem dispor de proteção específica e dispositivos de descarga elétrica.
Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.
Os serviços em instalações elétricas nas áreas classificadas somente poderão ser realizados mediante permissão para o trabalho com liberação formalizada, conforme estabelece o item 10.5 ou supressão do agente de risco que determina a classificação da área.
Fonte: ABNT  NBR  IEC 60079-25

Mapeamento de Áreas Classificadas. Consulte -nos.

Escopo do Serviço

Mapeamento de Áreas Classificadas

Procedimentos ocupacionais para a realização da inspeção;
Especificação de detalhes técnicos da área;
Identificação de uso da área e riscos;
Análise de documentações referentes à área;
Verificação e análise do porte das instalações;
Avaliação do fluxograma dos processos realizados;
Verificação de manutenção dos equipamentos presentes;
Avaliação de eletrostática presente;
Identificação de possíveis fontes de ignição;
Avaliação de equipamentos potencialmente explosivos;
Análise e inspeção dos sistemas elétricos;
Definição dos zoneamentos;
Equipamentos de proteção individual e coletiva;
Avaliação do grau de periculosidade dos espaços;
Definição de áreas por gases, vapores, poeiras e fibras;
Descrição e definição dos sistemas e produtos presentes;
Mapeamento dos itens de segurança;
Elaboração do Relatório Técnico de Áreas Classificadas em conformidades com as NBRs / IECs;
Envio do Mapeamento Gráfico;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Recomendações e considerações finais.Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).Mapeamento de Áreas Classificadas

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Mapeamento de Áreas Classificadas

Procedimentos ocupacionais para a realização da inspeção;
Especificação de detalhes técnicos da área;
Identificação de uso da área e riscos;
Análise de documentações referentes à área;
Verificação e análise do porte das instalações;
Avaliação do fluxograma dos processos realizados;
Verificação de manutenção dos equipamentos presentes;
Avaliação de eletrostática presente;
Identificação de possíveis fontes de ignição;
Avaliação de equipamentos potencialmente explosivos;
Análise e inspeção dos sistemas elétricos;
Definição dos zoneamentos;
Equipamentos de proteção individual e coletiva;
Avaliação do grau de periculosidade dos espaços;
Definição de áreas por gases, vapores, poeiras e fibras;
Descrição e definição dos sistemas e produtos presentes;
Mapeamento dos itens de segurança;
Elaboração do Relatório Técnico de Áreas Classificadas em conformidades com as NBRs / IECs;
Envio do Mapeamento Gráfico;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Recomendações e considerações finais.Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).Mapeamento de Áreas Classificadas

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Mapeamento de Áreas Classificadas

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;

Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Mapeamento de Áreas Classificadas

Complementos

Mapeamento de Áreas Classificadas

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Mapeamento de Áreas Classificadas

Saiba Mais

Saiba Mais: Mapeamentos de Áreas Classificadas:

ABNT  NBR  IEC 60079-25 – Atmosferas  explosivas – Parte 25: Sistemas  elétricos intrinsecamente seguros:  Esta parte da série de normas ABNT NBR IEC 60079 estabelece os requisitos específicos para o projeto e avaliação de sistemas elétricos intrinsecamente seguros, tipo de proteção “i”, destinados a serem utilizados, integralmente ou em parte, em locais onde a utilização de equipamento dos Grupos I, II ou III seja requerida.
Esta norma é destinada aos projetistas destes sistemas. Ela complementa e modifica os requisitos gerais da ABNT NBR IEC 60079-0 e da norma de segurança intrínseca ABNT NBR IEC 60079-11. Quando algum de seus requisitos conflitar com um requisito da ABNT NBR IEC 60079-0 ou ABNT NBR IEC 60079-11, prevalece o que esta norma estabelece.
A ABNT NBR IEC 60079-25:2011 suplementa a ABNT NBR IEC 60079-11, nos requisitos que se aplicam a equipamentos elétricos utilizados em sistemas elétricos intrinsecamente seguros. Os requisitos de instalação de sistemas do Grupo II ou Grupo III projetados de acordo com esta norma são especificados na ABNT NBR IEC 60079-14.
NR 20 Projeto da Instalação
As instalações para extração, produção, armazenamento, transferência, manuseio e manipulação de inflamáveis e líquidos combustíveis devem ser projetadas considerando os aspectos de segurança, saúde e meio ambiente que impactem sobre a integridade física dos trabalhadores previstos nas Normas Regulamentadoras, normas técnicas nacionais e, na ausência ou omissão destas, nas normas internacionais, convenções e acordos coletivos, bem como nas demais regulamentações pertinentes em vigor.
Mapeamento de Áreas Classificadas:
 No projeto das instalações classes II e III devem constar, no mínimo, e em língua portuguesa:
a) descrição das instalações e seus respectivos processos através do manual de operações;

b) planta geral de locação das instalações
c) características e informações de segurança, saúde e meio ambiente relativas aos inflamáveis e líquidos combustíveis, constantes nas fichas com dados de segurança de produtos químicos, de matérias primas, materiais de consumo e   produtos acabados;
d) fluxograma de processo;
e) especificação técnica dos equipamentos, máquinas e acessórios críticos em termos de segurança e saúde no trabalho estabelecidos pela análise de riscos;
f) plantas, desenhos e especificações técnicas dos sistemas de segurança da instalação;
g) identificação das áreas classificadas da instalação, para efeito de especificação dos equipamentos e instalações elétricas;
h) medidas intrínsecas de segurança identificadas na análise de riscos do projeto.
Requisitos quando necessário:
Mapeamento de Áreas Classificadas:

– Planta em PDF com as áreas de armazenamento;
– AVCB – (Auto de Vistoria do Corpo de Bombeiros);
– Licença de Operação CETESB;
– Laudo SPDA (Sistema de Proteção de Descargas Atmosférica);
– Laudo Sistema Elétrico;
– Evidencia do Laudo de Caldeira;
– Confirmação de uso de maçarico ou não em área de envase.
Mapeamento de Áreas Classificadas:
Controle de fontes de ignição.
Todas as instalações elétricas e equipamentos elétricos fixos, móveis e portáteis, equipamentos de comunicação, ferramentas e similares utilizados em áreas classificadas, assim como os equipamentos de controle de descargas atmosféricas, devem estar em conformidade com a Norma Regulamentadora n.º 10.
O empregador deve implementar medidas específicas para controle da geração, acúmulo e descarga de eletricidade estática em áreas sujeitas à existência de atmosferas inflamáveis.
Os trabalhos envolvendo o uso de equipamentos que possam gerar chamas, calor ou centelhas, nas áreas sujeitas à existência de atmosferas inflamáveis, devem ser precedidos de permissão de trabalho.
O empregador deve sinalizar a proibição do uso de fontes de ignição nas áreas sujeitas à existência de atmosferas inflamáveis.
Os veículos que circulem nas áreas sujeitas à existência de atmosferas inflamáveis devem possuir características apropriadas ao local e ser mantidos em perfeito estado de conservação.
Mapeamento de Áreas Classificadas:
MEDIDAS DE CONTROLE
Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.
As medidas de controle adotadas devem integrar-se às demais iniciativas da empresa, no âmbito da preservação da segurança, da saúde e do meio ambiente do trabalho.
As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.
Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além do disposto anteriormente, no mínimo:

a) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;
b) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;
c) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;
d) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;
e) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;
f) certificações dos equipamentos e materiais elétricos em áreas classificadas;
g) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de “a” a “f”.
Os trabalhos em áreas classificadas devem ser precedidos de treinamento especifico de acordo com risco envolvido.
Os trabalhadores com atividades não relacionadas às instalações elétricas desenvolvidas em zona livre e na vizinhança da zona controlada, conforme define esta NR, devem ser instruídos formalmente com conhecimentos que permitam identificar e avaliar seus possíveis riscos e adotar as precauções cabíveis.
PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO
As áreas onde houver instalações ou equipamentos elétricos devem ser dotadas de proteção contra incêndio e explosão, conforme dispõe a NR 23 – Proteção Contra Incêndios.
Os materiais, peças, dispositivos, equipamentos e sistemas destinados à aplicação em instalações elétricas de ambientes com atmosferas potencialmente explosivas devem ser avaliados quanto à sua conformidade, no âmbito do Sistema Brasileiro de Certificação.
Os processos ou equipamentos susceptíveis de gerar ou acumular eletricidade estática devem dispor de proteção específica e dispositivos de descarga elétrica.
Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.
Os serviços em instalações elétricas nas áreas classificadas somente poderão ser realizados mediante permissão para o trabalho com liberação formalizada, conforme estabelece o item 10.5 ou supressão do agente de risco que determina a classificação da área.
