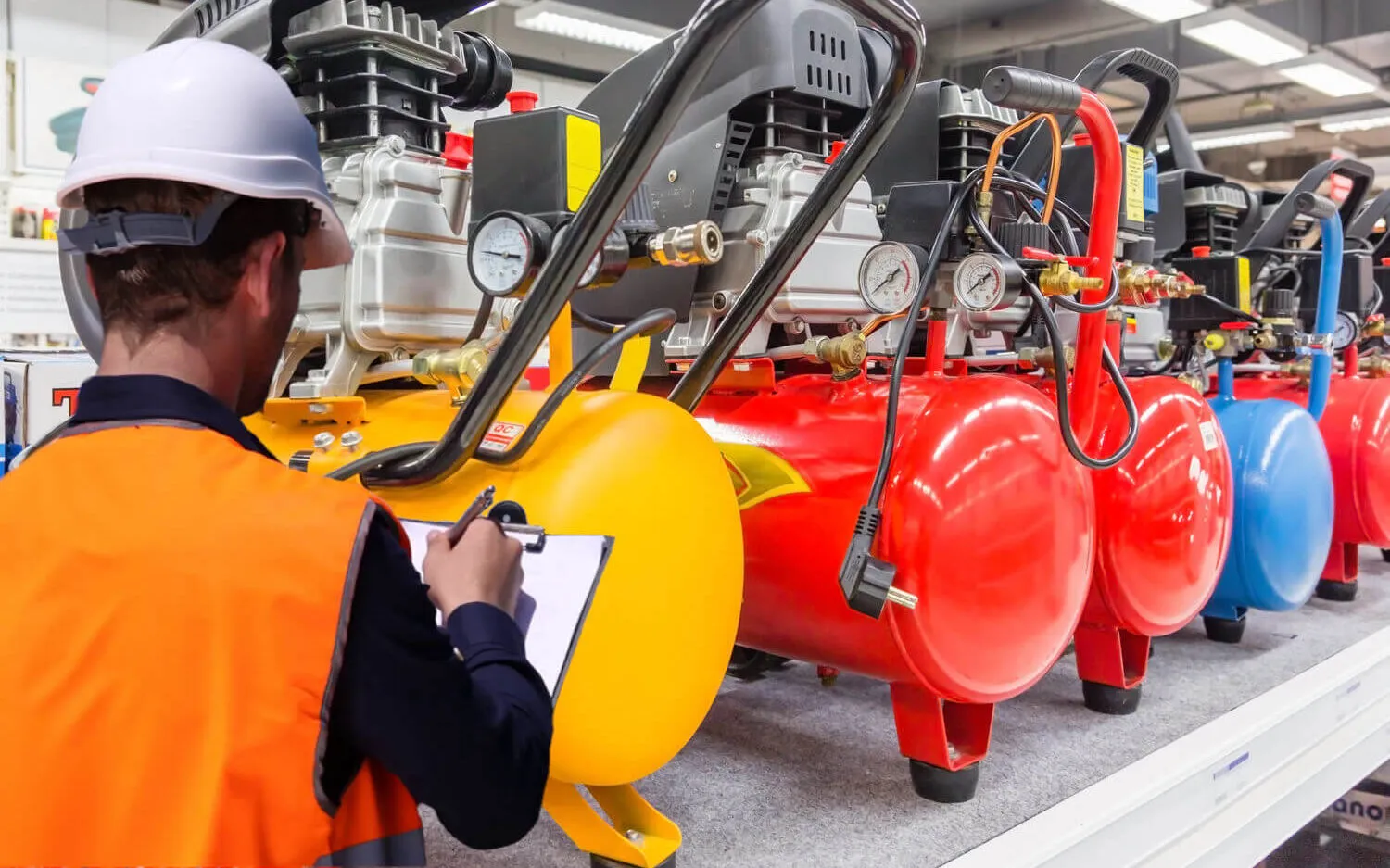

Elaboração do Plano de Manutenção Preventiva de Compressor de Ar – NR 12
O Plano de Manutenção de Compressor de Ar tem o intuito de traçar um cronograma de manutenções para evitar falhas ou quebras do equipamento durante a operação, e dá ênfase às peças relativas à segurança na operação, aquelas destinadas aos sistemas de proteção ao operador e prevenção de acidentes.
O que é Compressor de Ar?
O compressor é um equipamento industrial projetado para aumentar a pressão do fluído gasoso, independente da composição do fluido. Normalmente o equipamento é acompanhado de periféricos, uma vez que a tendência é que a compressão de um gás também provoca o aumento de sua temperatura.
Quais são os Tipos de Compressores?
Compressor alternativo de pistão;
Compressor de diagrama;
Compressor de pistão livre;
Compressor de anel líquido;
Compressor de palhetas de pistão oscilante;
Compressor de parafuso;
Compressor de lóbulos;
Compressor centrífugo;
Compressor axial;
Compressor dinâmico (Ejetor a jato).
Tipos de Manutenção:
Nível 01: Manutenção Preventiva; Manutenção Corretiva; Manutenção Controlada/Preditiva.
Nível 02: Manutenção Programada; Manutenção Não-Programada; Manutenção em Campo: Manutenção fora de Campo.
Nível 03: Manutenção Corretiva planejada; Manutenção Corretiva não planejada; Manutenção Preventiva Sistemática; Manutenção Preventiva Periódica; Manutenção Detectiva “Pró-Ativa”; Manutenção Autônoma, Manutenção Produtiva Total (TPM) e Gestão de Engenharia de Manutenção.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Referências Normativas
ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.
Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
