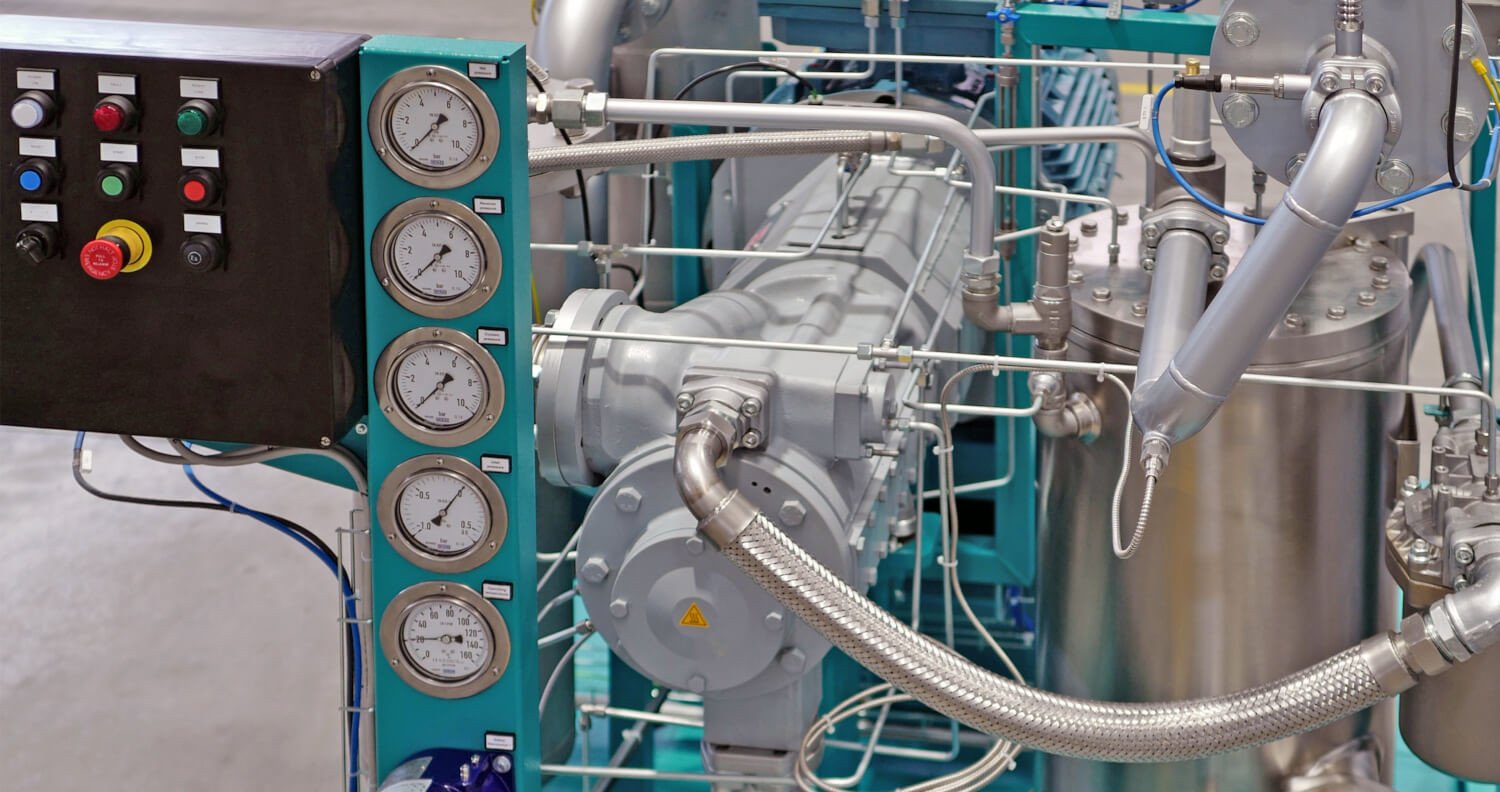

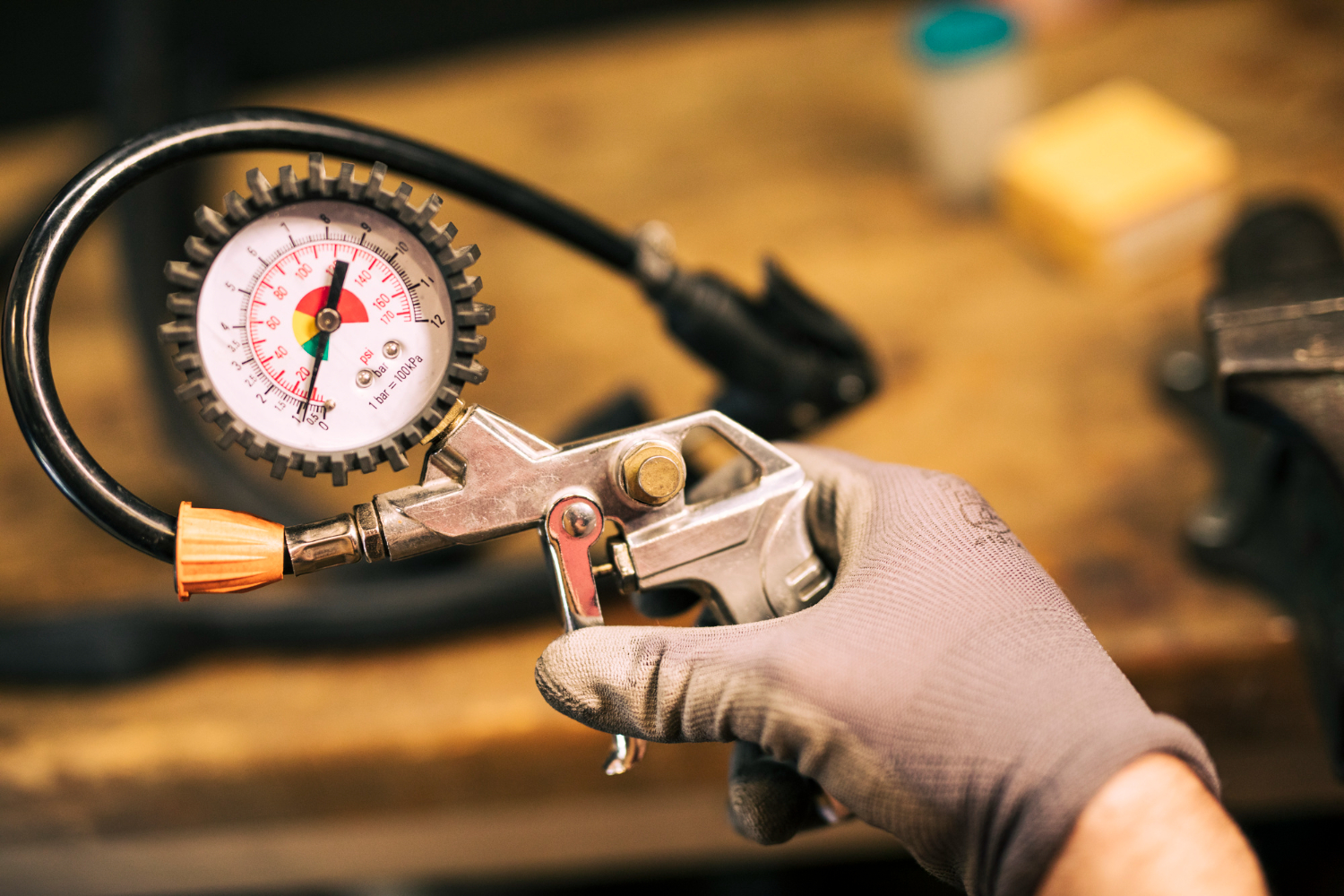

Laudo de Compressor

O Laudo de inspeção técnica visa atestar a condição operacional do equipamento, atestar projetos de instalação, abertura do livro do equipamento em páginas numeradas, verificar placas de identificação do equipamento, cálculo de PMTA ( pressão máxima de trabalho admissível), o laudo de compressor deve obrigatoriamente ser realizado por PLH - Profissional Legalmente Habilitado credenciado junto ao CREA.
Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA EM COMPRESSOR AR COMPRIMIDO - NR 13 + ELABORAÇÃO DE RELATÓRIO TÉCNICO + EMISSÃO DA ART

Referência: 9433

Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar.

Elaboração de Relatório Técnico e Conformidade de Compressor por Ultrassom ou Teste Hidrostático
O Laudo de inspeção técnica visa atestar a condição operacional do equipamento, atestar projetos de instalação, abertura do livro do equipamento em páginas numeradas, verificar placas de identificação do equipamento, cálculo de PMTA ( pressão máxima de trabalho admissível), o laudo de compressor deve obrigatoriamente ser realizado por PLH – Profissional Legalmente Habilitado credenciado junto ao CREA.

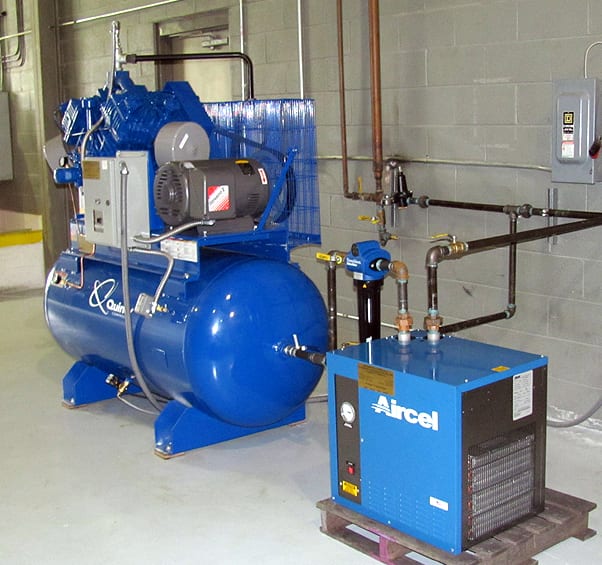

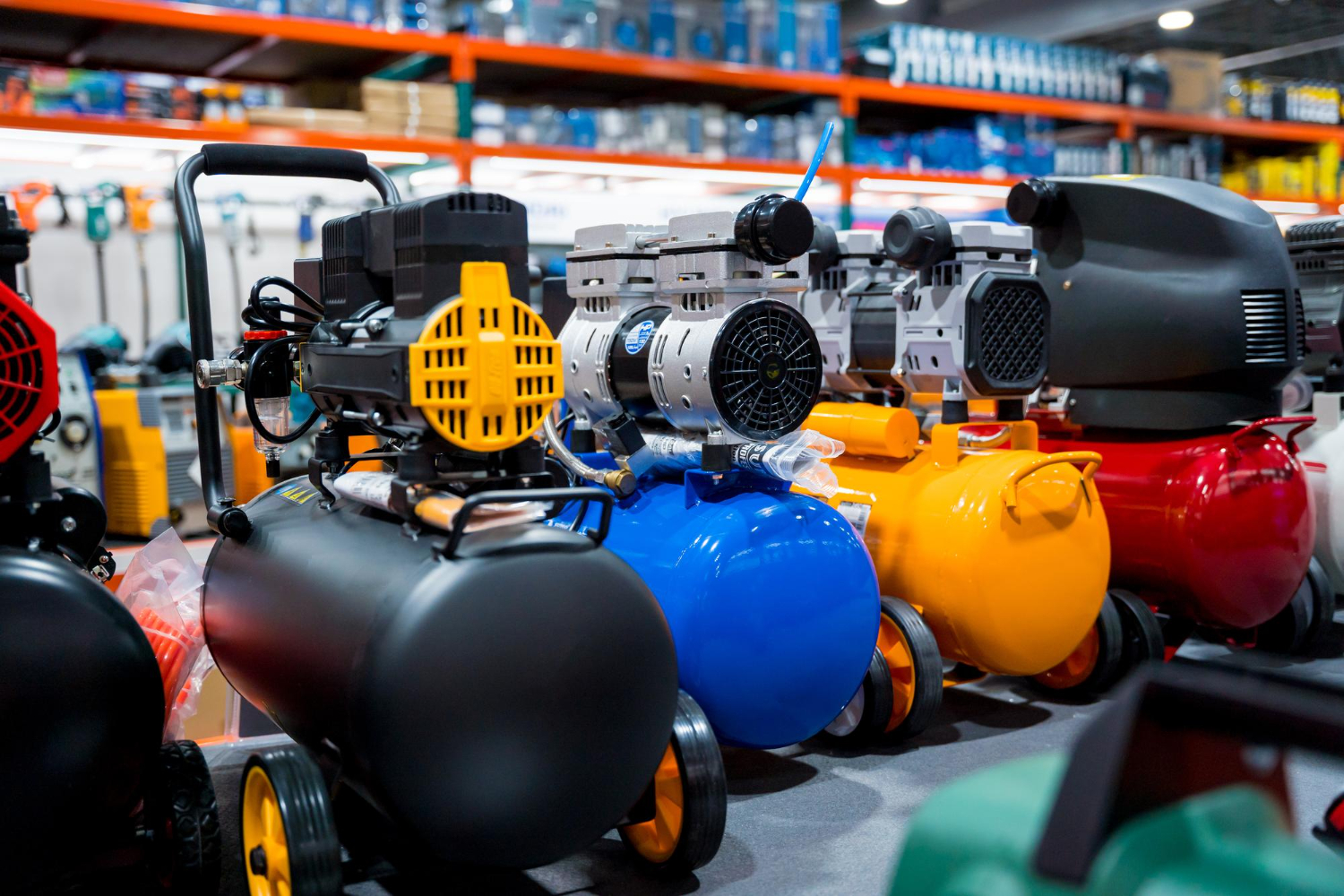

O que é Compressor?
O compressor é  um equipamento industrial concebido para aumentar a pressão de um fluído em estado gasoso (ar, vapor de água, hidrogênio, etc…) Normalmente, a compressão de um gás também provoca o aumento de sua temperatura.

Quais são os Tipos de Compressores?
Compressor alternativo de pistão;
Compressor de diagrama;
Compressor de pistão livre;
Compressor de anel líquido;
Compressor de palhetas de pistão oscilante;
Compressor de parafuso;
Compressor de lóbulos;
Compressor centrífugo;
Compressor axial;
Compressor dinâmico (Ejetor a jato);



Carga horária: Pré-Requisitos: Alfabetização OU Nível Técnico

Escopo Normativo

Laudo de Compressor

Inspeção Técnica por Ultrassom:
Informações prévias necessárias ao ensaio;
Classificação do tipo de compressor;
Identificação do tipo de material;
Classificação quanto ao tipo de compressão;
Preparação para a realização do ensaio;
Teste Ultrassom (medição de espessura);
Detecção de defeitos ou descontinuidades internas,

Caracterização das descontinuidades encontradas;
Avaliação do resfriamento;
Teste de funcionamento e acionamento;
Descrição dos procedimentos do ensaio;
Obs: Se a inspeção técnica por ultrassom for desfavorável não há necessidade de fazer Inspeção Técnica por Teste Hidrostático.

Inspeção Técnica por Teste Hidrostático:
Adequação às condições do ensaio;
Verificação de pressurização com água;
Checagem dos processos de instalação;
Verificação de fadiga do material do vaso;
Leitura e verificação de laudos anteriores;
Teste de velocidade do compressor;
Escolha dos métodos de ensaio;
Ensaios com uso de calorímetro;
Condições específicas para a realização do ensaio;

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

NOTA:
Ressaltamos que o Escopo Geral do Serviço poderá ser alterado, atualizado ou excluído itens conforme inspeção in loco pelo nosso Perito Avaliador.
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Geral do Serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Laudo de Compressor

Validade

Laudo de Compressor

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
d) mudança de empresa;
e) troca de máquina ou equipamento.
Será emitido Laudo Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Laudo de Compressor

Complementos

Laudo de Compressor

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Laudo de Compressor

Saiba Mais

Saiba Mais: Laudo de Compressor:

IMPORTANTE: A NR 13 sofreu alteração, portaria 594 de abril de 2014, esta portaria determina que as tubulações ou sistemas de tubulações interligadas a caldeiras ou vasos de pressão devem ter procedimentos de inspeção, emissão de laudos, projeto original ou “PAR” projeto de alteração ou reparo, vide NR-13 itens 13.6, 13.6-1, 13.6-2, 13.6.3, 13.6-4, o prazo para adequação termina em Abril de 2015. As empresas que não conseguirem se enquadrar no prazo previsto na NR 13 deverão apresentar projetos para realizar adequação com prazo máximo de quatro anos a partir da publicação da portaria 594 (abril de 2014).
Laudo de Compressor por ultrassom ou teste hidrostático:
Vasos de pressão que não permitam acesso visual para o exame interno ou externo por impossibilidade física devem ser submetidos alternativamente a outros exames não destrutivos e metodologias de avaliação da integridade, a critério do PH, baseados em normas e códigos aplicáveis à identificação de mecanismos de deterioração.
Vasos de pressão com enchimento interno ou com catalisador podem ter a periodicidade de exame interno ampliada, de forma a coincidir com a época da substituição de enchimentos ou de catalisador, desde que esta ampliação seja precedida de estudos conduzidos por PH ou por grupo multidisciplinar por ele coordenado, baseados em normas e códigos aplicáveis, onde sejam implementadas tecnologias alternativas para a avaliação da sua integridade estrutural.
Laudo de Compressor por ultrassom ou teste hidrostático:
Vasos de pressão com temperatura de operação inferior a 0 ºC (zero grau Celsius) e que operem em condições nas quais a experiência mostre que não ocorre deterioração devem ser submetidos a exame interno a cada 20 (vinte) anos e exame externo a cada 2 (dois) anos.
As válvulas de segurança dos vasos de pressão devem ser desmontadas, inspecionadas e calibradas com prazo adequado à sua manutenção, porém, não superior ao previsto para a inspeção de segurança periódica interna dos vasos de pressão por elas protegidos.
Saiba mais sobre Laudo de Compressor por ultrassom ou teste hidrostático:
13.5.4.10 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a) sempre que o vaso de pressão for danificado por acidente ou outra ocorrência que comprometa sua segurança;
b) quando o vaso de pressão for submetido a reparo ou alterações importantes, capazes de alterar sua condição de segurança;
c) antes do vaso de pressão ser recolocado em funcionamento, quando permanecer inativo por mais de 12 (doze) meses;
d) quando houver alteração do local de instalação do vaso de pressão, exceto para vasos móveis.
13.5.4.11 A inspeção de segurança deve ser realizada sob a responsabilidade técnica de PH.
13.5.4.12 Imediatamente após a inspeção do vaso de pressão, deve ser anotada no Registro de Segurança a sua condição operacional, e, em até 60 (sessenta) dias, deve ser emitido o relatório, que passa a fazer parte da sua documentação, podendo este prazo ser estendido para 90 (noventa) dias em caso de parada geral de manutenção.
Laudo de Compressor por ultrassom ou teste hidrostático:
13.5.1 Vasos de pressão – disposições gerais.
13.5.1.1 Vasos de pressão são equipamentos que contêm fluidos sob pressão interna ou externa, diferente da atmosférica.
13.5.1.2 Para efeito desta NR, os vasos de pressão são classificados em categorias segundo a classe de fluido e o potencial de risco.
a) Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:
Classe A:
fluidos inflamáveis;
fluidos combustíveis com temperatura superior ou igual a 200 ºC (duzentos graus Celsius);
fluidos tóxicos com limite de tolerância igual ou inferior a 20 (vinte) partes por milhão (ppm);
hidrogênio; acetileno.
Classe B:
fluidos combustíveis com temperatura inferior a 200 ºC (duzentos graus Celsius);
fluidos tóxicos com limite de tolerância superior a 20 (vinte) partes por milhão (ppm).
Classe C:
vapor de água, gases asfixiantes simples ou ar comprimido.
Classe D:
outro fluido não enquadrado acima.
b) Quando se tratar de mistura deverá ser considerado para fins de classificação o fluido que apresentar maior risco aos trabalhadores e instalações, considerando-se sua toxicidade, inflamabilidade e concentração.
Laudo de Compressor por ultrassom ou teste hidrostático:
13.5.1.3 Os vasos de pressão devem ser dotados dos seguintes itens:
a) válvula ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b) meios utilizados contra o bloqueio inadvertido de dispositivo de segurança quando este não estiver instalado diretamente no vaso;
c) instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o contenha.
NR-13.5.1.4 Todo vaso de pressão deve ter afixado em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a) fabricante;
b) número de identificação;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático de fabricação; (Vide condições na Portaria MTE n.º 594, de 28 de abril de 2014).
f) código de projeto e ano de edição.

Laudo de Compressor:
13.5.1.5 Além da placa de identificação, deve constar, em local visível, a categoria do vaso, conforme item 13.5.1.2, e seu número ou código de identificação.
13.5.1.6 Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada:
a) Prontuário do vaso de pressão a ser fornecido pelo fabricante, contendo as seguintes informações:
código de projeto e ano de edição;
especificação dos materiais;
procedimentos utilizados na fabricação, montagem e inspeção final;
metodologia para estabelecimento da PMTA;
conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil;
pressão máxima de operação;
registros documentais do teste hidrostático;
características funcionais, atualizadas pelo empregador sempre que alteradas as originais;
dados dos dispositivos de segurança, atualizados pelo empregador sempre que alterados os originais;
ano de fabricação;
categoria do vaso, atualizada pelo empregador sempre que alterada a original;
b) Registro de Segurança em conformidade com o item 13.5.1.8;
c) Projeto de Instalação em conformidade com os itens 13.5.2.4 e 13.5.2.5;
d) Projeto de alteração ou reparo em conformidade com os itens 13.3.6 e 13.3.7;
e) Relatórios de inspeção em conformidade com o item 13.5.4.13;
f) Certificados de calibração dos dispositivos de segurança, onde aplicável.

Laudo de Compressor por ultrassom ou teste hidrostático:
13.5.1.7 Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.
13.5.1.8 O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado com confiabilidade equivalente onde serão registradas:
a) todas as ocorrências importantes capazes de influir nas condições de segurança dos vasos de pressão;
b) as ocorrências de inspeções de segurança periódicas e extraordinárias, devendo constar a condição operacional do vaso.
13.5.1.9 A documentação referida no item 13.5.1.6 deve estar sempre à disposição para consulta dos operadores, do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo o empregador assegurar pleno acesso a essa documentação inclusive à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
Laudo de Compressor por ultrassom ou teste hidrostático:
13.5.4.13 O relatório de inspeção, mencionado no item 13.5.1.6, alínea “e”, deve ser elaborado em páginas numeradas, contendo no mínimo:
a) identificação do vaso de pressão;
b) fluidos de serviço e categoria do vaso de pressão;
c) tipo do vaso de pressão;
d) data de início e término da inspeção;
e) tipo de inspeção executada;
f) descrição dos exames e testes executados;
g) resultado das inspeções e intervenções executadas;
h) parecer conclusivo quanto a integridade do vaso de pressão até a próxima inspeção;
i) recomendações e providências necessárias;
j) data prevista para a próxima inspeção;
k) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.5.4.14 Sempre que os resultados da inspeção determinarem alterações das condições de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.

13.5.4.15 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.

Laudo de Compressor: Consulte-nos
