Laudo de Guindastes Laudo de Guindastes
F: FPK

Laudo de Guindaste

O Laudo de Guindaste tem como objetivo a inspeção técnica dos guindastes atestando suas conformidades e inconformidades de acordo com as normativas regulamentadoras e técnicas, detectando os riscos mecânicos e definindo as recomendações para garantir a segurança para operação do equipamento, visando a saúde e integridade de todos os envolvidos bem como a proteção ao patrimônio.

Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA DE GUINDASTE NR 11/NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Referência: 40646

Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.

O Laudo para Guindastes é um documento técnico essencial que atesta a segurança e a conformidade dos guindastes, seguindo rigorosamente as normas NR 11 e NR 12. O principal objetivo é garantir que o equipamento esteja apto para operação segura. O laudo não apenas descreve as condições de funcionamento do guindaste, mas também aponta inconformidades e sugere ações corretivas. Dessa forma, promove a segurança dos trabalhadores e protege o patrimônio da empresa.

Por que o Laudo para Guindastes é importante?

Guindaste - Laudo de Guindaste

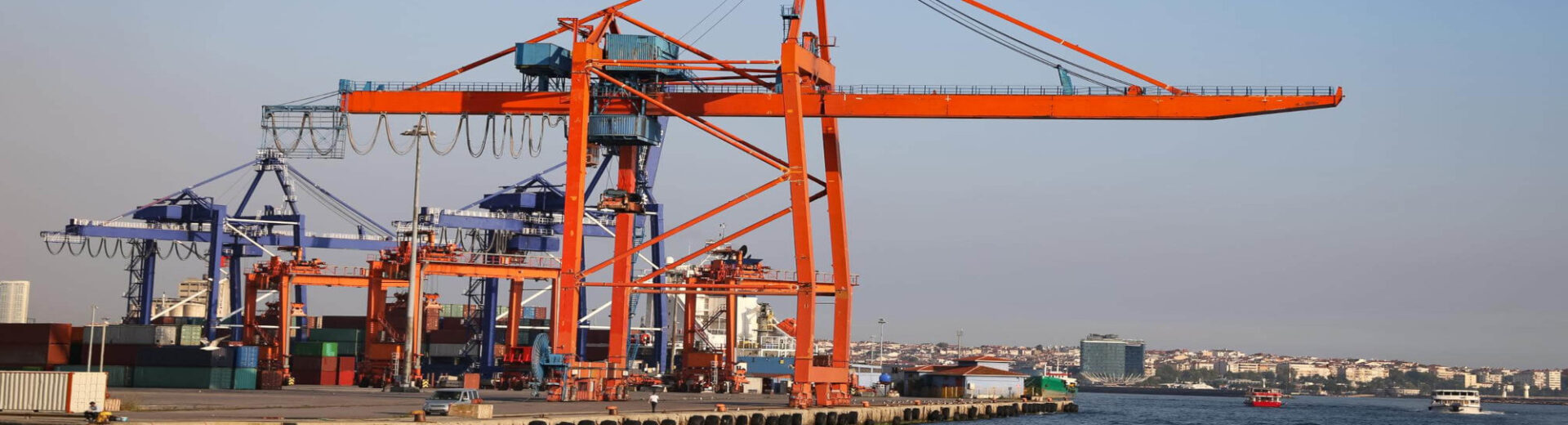

Imagem panorâmica de um guindaste

O Laudo para Guindastes é fundamental para assegurar que o guindaste opere em condições seguras. A inspeção técnica é necessária para garantir a integridade estrutural e mecânica do equipamento, evitando falhas que podem resultar em acidentes graves. Dessa maneira, o laudo atesta a conformidade com as normas regulamentadoras NR 11 e NR 12, que estabelecem os requisitos mínimos de segurança no uso de guindastes. A emissão desse laudo é obrigatória para empresas que desejam operar de acordo com as legislações vigentes. Isso evita multas e interrupções nas atividades, garantindo que a operação continue sem contratempos.

A falta desse laudo pode resultar em consequências sérias, como acidentes que não apenas prejudicam os trabalhadores, mas também causam danos significativos ao patrimônio da empresa. O laudo se torna uma necessidade que garante a continuidade das operações e a segurança de todos os envolvidos. Assim, investir na realização do laudo é um passo importante para qualquer empresa que utilize guindastes.

Quais tipos de Guindastes são inspecionados no Laudo?

Existem diversos tipos de guindastes que precisam passar por inspeções técnicas e receber o Laudo para Guindastes. Entre os principais, destacam-se:

  • A grua, utilizada para levantar e mover materiais em obras de grande porte, é um dos tipos mais comuns. Esse guindaste é essencial em construções, onde a movimentação de cargas pesadas é constante. Sua estrutura robusta permite que ele suporte grandes pesos e alturas;
  • O guindaste articulado hidráulico é ideal para movimentar cargas pesadas em áreas restritas. O pórtico é um guindaste utilizado em portos para içar contêineres e grandes cargas. Sua capacidade de movimentação lateral o torna indispensável em operações de carga e descarga em ambientes portuários.

A análise técnica leva em conta tanto a estrutura quanto os sistemas de movimentação, garantindo que todos os componentes estejam dentro dos padrões de segurança exigidos. Dessa forma, a inspeção se torna um processo crítico para a operação segura de qualquer guindaste.

Quais normas regulamentadoras regem o Laudo de Guindastes?

O Laudo para Guindastes deve atender às exigências das normas regulamentadoras NR 11 e NR 12, que abordam os aspectos de segurança no manuseio de máquinas e equipamentos. A NR 11 trata das condições de segurança na movimentação e transporte de cargas, enquanto a NR 12 estabelece critérios para a segurança no uso de máquinas e equipamentos em geral, incluindo os guindastes. O laudo emitido por um profissional qualificado atesta que o guindaste está em conformidade com esses requisitos, minimizando riscos operacionais.

A emissão da ART (Anotação de Responsabilidade Técnica) é fundamental para garantir a regularidade do laudo. Essa anotação é obrigatória para a validação do documento em processos legais e auditorias. O cumprimento dessas normas é essencial para evitar acidentes e garantir a segurança dos operadores e de terceiros. As normas regulamentadoras também definem os procedimentos que devem ser seguidos durante as inspeções, estabelecendo um padrão para a avaliação dos guindastes.

Quais são os riscos de não realizar o Laudo para Guindastes?

A ausência do Laudo para Guindastes pode resultar em sérios riscos para a operação e para os trabalhadores. Sem a inspeção técnica, o guindaste pode apresentar falhas mecânicas ou estruturais que, se não corrigidas, podem causar acidentes. Esses acidentes não apenas resultam em danos ao patrimônio, mas também colocam vidas em perigo. Assim sendo, operar guindastes sem o laudo adequado pode gerar multas e a interdição das atividades pela fiscalização, devido ao não cumprimento das normas de segurança NR 11 e NR 12.

Empresas que não realizam a inspeção técnica correm o risco de enfrentar processos trabalhistas e elevados custos com reparos emergenciais. A realização regular do laudo previne esses problemas, garantindo uma operação segura e contínua. Negligenciar essa obrigação não apenas coloca em risco a segurança dos trabalhadores, mas também compromete a saúde financeira da empresa. É evidente que a realização do laudo deve ser encarada como uma prioridade.

Como solicitar o Laudo?

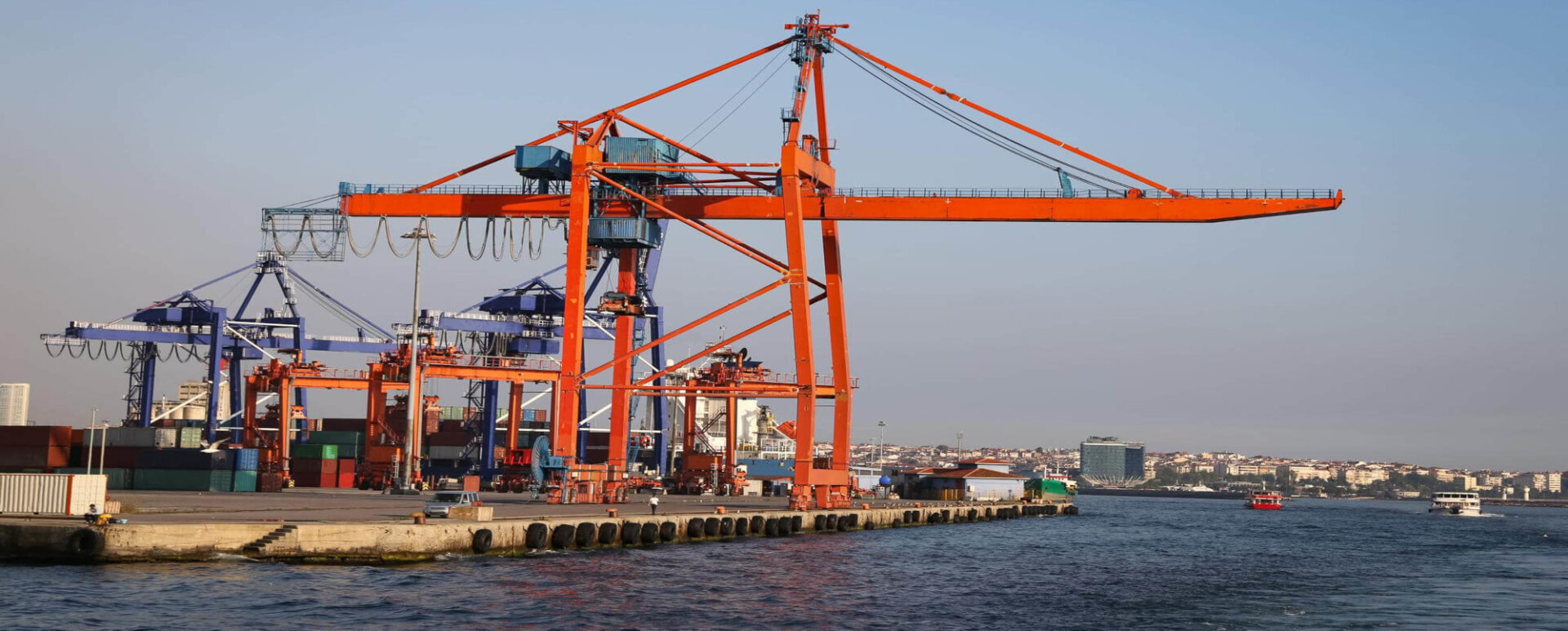

Imagem panorâmica de guindaste - Laudo de Guindaste
Guindaste em movimento

Para garantir a conformidade e segurança do seu equipamento, é necessário solicitar o Laudo para Guindastes junto a uma empresa especializada. O processo envolve a inspeção detalhada de todos os componentes do guindaste, seguido da elaboração do relatório técnico e da emissão da ART. Esse serviço deve ser realizado por engenheiros capacitados, que seguirão todas as exigências das normas NR 11 e NR 12.

Ao solicitar o laudo, é importante escolher uma empresa com experiência e credibilidade no mercado. A qualidade da inspeção e do laudo emitido pode fazer toda a diferença na segurança das operações. Solicite a inspeção de guindastes agora mesmo e assegure que seu equipamento esteja apto para operação segura e conforme as exigências regulamentadoras. A escolha de um prestador de serviços competente e confiável é um passo crucial para garantir a segurança de suas operações.

Como evitar riscos operacionais?

O Laudo para Guindastes é, portanto, indispensável para garantir a segurança nas operações de elevação de cargas, prevenindo acidentes e assegurando a conformidade com as normas NR 11 e NR 12. A inspeção técnica realizada por profissionais capacitados identifica, sobretudo, possíveis falhas e sugere melhorias para o funcionamento seguro do equipamento. Não corra riscos operacionais; solicite o laudo agora mesmo e mantenha sua operação segura, bem como eficiente.

O compromisso com a segurança deve ser, acima de tudo, uma prioridade para todas as empresas que utilizam guindastes. Ao garantir que todos os equipamentos estejam devidamente inspecionados e certificados, você não apenas protege seus trabalhadores, mas também assegura a continuidade das operações sem interrupções. Portanto, não deixe para depois. A segurança começa com a ação. Solicite agora o Laudo para Guindastes e assegure que suas operações estejam dentro das normas regulamentadoras, garantindo a segurança e eficiência do seu equipamento.


Levantamento de Diagnóstico
Análise Qualitativa e Quantitativa
Registro de Evidências
Conclusão e Proposta de Melhorias
Emissão de A.R.T. e/ou C.R.T.


Conteúdo Programático

teste

Conteúdo Programático Normativo

teste

Carga Horária

teste

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;

ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;

ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT  NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;

Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Laudo de Guindaste:

18.10.1.26 Guindastes e gruas, além das exigências anteriores cabíveis, devem possuir:
a) limitador de momento máximo, impedindo a continuidade do movimento e só permitindo a sua reversão;
b) anemômetro que indique no interior da cabine do equipamento a velocidade do vento;
c) indicadores de níveis longitudinal e transversal, exceto para as gruas que não são montadas sobre base móvel.
18.10.1.27 Os dispositivos auxiliares de içamento devem atender aos seguintes requisitos:
a) dispor de forma indelével a razão social do fabricante ou do locador, a capacidade de carga e o número de série que permita sua rastreabilidade;
b) possuir certificado ou dispor de projeto elaborado por profissional legalmente habilitado, contendo a especificação e descrição completa das características mecânicas e elétricas, se cabíveis;
c) ser inspecionado pelo sinaleiro/amarrador de cargas antes de entrar em uso.
18.10.1.28 Os controles remotos utilizados para o comando de equipamento de guindar devem conter a identificação correspondente ao equipamento que está sendo utilizado e possuir indicação, em língua portuguesa, dos comandos de operação.
18.10.1.29 São proibidos durante a operação dos equipamentos de guindar:
a) circulação ou permanência de pessoas estranhas nas áreas sob movimentação da carga suspensa;
b) colocação de placas de publicidade na estrutura do equipamento, salvo quando especificado pelo fabricante ou profissional legalmente habilitado;
c) movimentação de cargas com peso desconhecido;
d) movimentação em ações de arraste ou com o içamento inclinado em relação à vertical;
e) içamento de carga que não esteja totalmente desprendida da sua superfície de apoio e livre de qualquer interferência que ofereça resistência ao movimento pretendido;
f) utilização de cordas de fibras naturais ou sintéticas como elementos de içamento de cargas, salvo cabos de fibra sintética previstos nas normas técnicas nacionais vigentes;
g) transporte de pessoas, salvo nas condições em operação de resgate e salvamento, sob supervisão de profissional legalmente habilitado, ou quando em conformidade com o item 4 do Anexo XII da NR-12;
h) trabalho em condições climáticas adversas ou qualquer outra condição meteorológica que possa afetar a segurança dos trabalhadores.
F: NR 18

Laudo de Guindaste: Consulte-nos.

1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com
3- URL FOTO: Licensor’s Author – freepik – Premium Freepik.com

Escopo do Serviço

Laudo de Guindaste

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

EXECUÇÃO DE INSPEÇÃO TÉCNICA DE GUINDASTE NR 11/NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Objetivo
Realizar inspeção técnica completa em guindastes, avaliando suas condições de segurança, operacionais e estruturais, conforme as exigências das Normas Regulamentadoras NR 11 e NR 12. O trabalho incluirá a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica).

Atividades a serem realizadas
Planejamento e Preparação:
Levantamento das informações sobre o guindaste, como tipo, capacidade, histórico de operação, manutenções anteriores e condições de uso.
Planejamento das atividades de inspeção, definindo os componentes e sistemas críticos a serem avaliados (motores, cabos de aço, sistemas hidráulicos, etc.).

Execução da Inspeção Técnica:
Inspeção visual detalhada do guindaste, verificando estruturas, cabos, ganchos, correntes e sistemas de controle.
Avaliação do sistema de segurança, como dispositivos de proteção, controles de emergência, limitadores de carga, sistemas de alarme e sinalização.
Verificação do funcionamento dos controles operacionais, motores, sistemas hidráulicos, de movimentação e outros componentes essenciais.
Inspeção do sistema de aterramento e instalações elétricas, conforme requisitos de segurança.
Análise do histórico de manutenções realizadas, verificando se estão de acordo com as especificações do fabricante e normas aplicáveis.
Testes operacionais para verificar a eficácia e segurança do equipamento.

Documentação e Registro:
Registro detalhado de todas as condições observadas, com fotos e anotações, documentando eventuais falhas ou irregularidades encontradas.
Identificação de itens que necessitam de manutenção corretiva ou preventiva, bem como recomendações para adequação e melhorias de segurança.

Elaboração do Relatório Técnico:
Elaboração do relatório técnico com base nos dados coletados durante a inspeção, com a análise das condições gerais do guindaste, identificação de não conformidades e sugestões de intervenções.
Apresentação de recomendações específicas para corrigir falhas ou melhorar a operação e segurança do guindaste.

Emissão da ART:
Formalização da Anotação de Responsabilidade Técnica para as atividades de inspeção realizadas.

Cronograma e Prazo de Entrega
O cronograma será determinado conforme a quantidade de guindastes a serem inspecionados e a complexidade do processo de análise.
A entrega final do relatório técnico e da ART será acordada de acordo com o número de equipamentos e o nível de detalhamento necessário para a elaboração do documento final.

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Laudo de Guindaste

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Escopo Normativo do Serviço

Laudo de Guindaste

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

EXECUÇÃO DE INSPEÇÃO TÉCNICA DE GUINDASTE NR 11/NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Objetivo
Realizar inspeção técnica completa em guindastes, avaliando suas condições de segurança, operacionais e estruturais, conforme as exigências das Normas Regulamentadoras NR 11 e NR 12. O trabalho incluirá a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica).

Atividades a serem realizadas
Planejamento e Preparação:
Levantamento das informações sobre o guindaste, como tipo, capacidade, histórico de operação, manutenções anteriores e condições de uso.
Planejamento das atividades de inspeção, definindo os componentes e sistemas críticos a serem avaliados (motores, cabos de aço, sistemas hidráulicos, etc.).

Execução da Inspeção Técnica:
Inspeção visual detalhada do guindaste, verificando estruturas, cabos, ganchos, correntes e sistemas de controle.
Avaliação do sistema de segurança, como dispositivos de proteção, controles de emergência, limitadores de carga, sistemas de alarme e sinalização.
Verificação do funcionamento dos controles operacionais, motores, sistemas hidráulicos, de movimentação e outros componentes essenciais.
Inspeção do sistema de aterramento e instalações elétricas, conforme requisitos de segurança.
Análise do histórico de manutenções realizadas, verificando se estão de acordo com as especificações do fabricante e normas aplicáveis.
Testes operacionais para verificar a eficácia e segurança do equipamento.

Documentação e Registro:
Registro detalhado de todas as condições observadas, com fotos e anotações, documentando eventuais falhas ou irregularidades encontradas.
Identificação de itens que necessitam de manutenção corretiva ou preventiva, bem como recomendações para adequação e melhorias de segurança.

Elaboração do Relatório Técnico:
Elaboração do relatório técnico com base nos dados coletados durante a inspeção, com a análise das condições gerais do guindaste, identificação de não conformidades e sugestões de intervenções.
Apresentação de recomendações específicas para corrigir falhas ou melhorar a operação e segurança do guindaste.

Emissão da ART:
Formalização da Anotação de Responsabilidade Técnica para as atividades de inspeção realizadas.

Cronograma e Prazo de Entrega
O cronograma será determinado conforme a quantidade de guindastes a serem inspecionados e a complexidade do processo de análise.
A entrega final do relatório técnico e da ART será acordada de acordo com o número de equipamentos e o nível de detalhamento necessário para a elaboração do documento final.

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Laudo de Guindaste

Referências Normativas

Laudo de Guindaste

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR  01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Condições de Segurança e Saúde no Trabalho na Indústria da Construção;
NR 29 – Norma Regulamentadora de Segurança e Saúde no Trabalho Portuário;
NBR 14768-  Guindastes – Guindastes articulados hidráulicos – Requisitos;
NBR 16463-2: Guindastes – Parte 2: Identificações;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos – Parte 2: Guia prático e exemplos de métodos;
ABNT NBR 14276 – Brigada de incêndio – Requisitos e procedimentos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Laudo de Guindaste

Validade

Laudo de Guindaste

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Laudo de Guindaste

Complementos

Laudo de Guindaste

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:

Verificação de freios, embreagens, polias e conjuntos de cabos;
Estudos de projeto e reexame dos métodos de cálculo;
Testes de carga estática e dinâmica;
Informação da capacidade nominal;

Sinais de advertência e perigo;
Inspeção de todos as estruturas de suporte de carga, inclusive polias;
Verificação de vigas, trilhos e colunas de pontes para assegurar a integridade estrutural;
Inspeções do vão de guindaste tipo pórtico e do nível de linha;
Ensaios não destrutivos (END) em fissuras de ganchos de carga e inspeções visuais para verificação de distorções;
Requisitos de segurança ou medidas de segurança;

Taxa de abaixamento do sistema de lanças;
Dispositivos limitadores e/ou indicadores;
Dispositivo de parada de emergência;
Estações de controle;
Ensaios e procedimentos de ensaio;
Distribuição de cargas;
Tensões admissíveis;
Tensões na superfície de apoio;
Esforços combinados;
Estabilidade em superfície plana;
Efeitos do ensaio de estabilidade;

Testes operacionais para garantir que a sua unidade está funcionando corretamente;
Inspeções periódicas e inspeção antes do uso de sistemas mecânicos, estruturais, elétricos e de segurança, bem como de cabos e correntes;
Reexame de todos os dispositivos de segurança;
Avaliações de conformidade regulamentares;
Avaliação de vida restante;
Supervisão de reparos;
Equipamentos de segurança para trânsito;

Ponto de ancoragem para cinto de segurança;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Avaliação qualitativa e quantitativa;

Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco).

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Laudo de Guindaste

Saiba Mais

Saiba Mais: Laudo de Guindaste:

18.10.1.26 Guindastes e gruas, além das exigências anteriores cabíveis, devem possuir:
a) limitador de momento máximo, impedindo a continuidade do movimento e só permitindo a sua reversão;
b) anemômetro que indique no interior da cabine do equipamento a velocidade do vento;
c) indicadores de níveis longitudinal e transversal, exceto para as gruas que não são montadas sobre base móvel.
18.10.1.27 Os dispositivos auxiliares de içamento devem atender aos seguintes requisitos:
a) dispor de forma indelével a razão social do fabricante ou do locador, a capacidade de carga e o número de série que permita sua rastreabilidade;
b) possuir certificado ou dispor de projeto elaborado por profissional legalmente habilitado, contendo a especificação e descrição completa das características mecânicas e elétricas, se cabíveis;
c) ser inspecionado pelo sinaleiro/amarrador de cargas antes de entrar em uso.
18.10.1.28 Os controles remotos utilizados para o comando de equipamento de guindar devem conter a identificação correspondente ao equipamento que está sendo utilizado e possuir indicação, em língua portuguesa, dos comandos de operação.
18.10.1.29 São proibidos durante a operação dos equipamentos de guindar:
a) circulação ou permanência de pessoas estranhas nas áreas sob movimentação da carga suspensa;
b) colocação de placas de publicidade na estrutura do equipamento, salvo quando especificado pelo fabricante ou profissional legalmente habilitado;
c) movimentação de cargas com peso desconhecido;
d) movimentação em ações de arraste ou com o içamento inclinado em relação à vertical;
e) içamento de carga que não esteja totalmente desprendida da sua superfície de apoio e livre de qualquer interferência que ofereça resistência ao movimento pretendido;
f) utilização de cordas de fibras naturais ou sintéticas como elementos de içamento de cargas, salvo cabos de fibra sintética previstos nas normas técnicas nacionais vigentes;
g) transporte de pessoas, salvo nas condições em operação de resgate e salvamento, sob supervisão de profissional legalmente habilitado, ou quando em conformidade com o item 4 do Anexo XII da NR-12;
h) trabalho em condições climáticas adversas ou qualquer outra condição meteorológica que possa afetar a segurança dos trabalhadores.
F: NR 18

Laudo de Guindaste: Consulte-nos.

1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com
3- URL FOTO: Licensor’s Author – freepik – Premium Freepik.com

Escopo do Serviço

Laudo de Guindaste

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

EXECUÇÃO DE INSPEÇÃO TÉCNICA DE GUINDASTE NR 11/NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Objetivo
Realizar inspeção técnica completa em guindastes, avaliando suas condições de segurança, operacionais e estruturais, conforme as exigências das Normas Regulamentadoras NR 11 e NR 12. O trabalho incluirá a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica).

Atividades a serem realizadas
Planejamento e Preparação:
Levantamento das informações sobre o guindaste, como tipo, capacidade, histórico de operação, manutenções anteriores e condições de uso.
Planejamento das atividades de inspeção, definindo os componentes e sistemas críticos a serem avaliados (motores, cabos de aço, sistemas hidráulicos, etc.).

Execução da Inspeção Técnica:
Inspeção visual detalhada do guindaste, verificando estruturas, cabos, ganchos, correntes e sistemas de controle.
Avaliação do sistema de segurança, como dispositivos de proteção, controles de emergência, limitadores de carga, sistemas de alarme e sinalização.
Verificação do funcionamento dos controles operacionais, motores, sistemas hidráulicos, de movimentação e outros componentes essenciais.
Inspeção do sistema de aterramento e instalações elétricas, conforme requisitos de segurança.
Análise do histórico de manutenções realizadas, verificando se estão de acordo com as especificações do fabricante e normas aplicáveis.
Testes operacionais para verificar a eficácia e segurança do equipamento.

Documentação e Registro:
Registro detalhado de todas as condições observadas, com fotos e anotações, documentando eventuais falhas ou irregularidades encontradas.
Identificação de itens que necessitam de manutenção corretiva ou preventiva, bem como recomendações para adequação e melhorias de segurança.

Elaboração do Relatório Técnico:
Elaboração do relatório técnico com base nos dados coletados durante a inspeção, com a análise das condições gerais do guindaste, identificação de não conformidades e sugestões de intervenções.
Apresentação de recomendações específicas para corrigir falhas ou melhorar a operação e segurança do guindaste.

Emissão da ART:
Formalização da Anotação de Responsabilidade Técnica para as atividades de inspeção realizadas.

Cronograma e Prazo de Entrega
O cronograma será determinado conforme a quantidade de guindastes a serem inspecionados e a complexidade do processo de análise.
A entrega final do relatório técnico e da ART será acordada de acordo com o número de equipamentos e o nível de detalhamento necessário para a elaboração do documento final.

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Laudo de Guindaste

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Laudo de Guindaste

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Laudo de Guindaste

Complementos

Laudo de Guindaste

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:

Verificação de freios, embreagens, polias e conjuntos de cabos;
Estudos de projeto e reexame dos métodos de cálculo;
Testes de carga estática e dinâmica;
Informação da capacidade nominal;

Sinais de advertência e perigo;
Inspeção de todos as estruturas de suporte de carga, inclusive polias;
Verificação de vigas, trilhos e colunas de pontes para assegurar a integridade estrutural;
Inspeções do vão de guindaste tipo pórtico e do nível de linha;
Ensaios não destrutivos (END) em fissuras de ganchos de carga e inspeções visuais para verificação de distorções;
Requisitos de segurança ou medidas de segurança;

Taxa de abaixamento do sistema de lanças;
Dispositivos limitadores e/ou indicadores;
Dispositivo de parada de emergência;
Estações de controle;
Ensaios e procedimentos de ensaio;
Distribuição de cargas;
Tensões admissíveis;
Tensões na superfície de apoio;
Esforços combinados;
Estabilidade em superfície plana;
Efeitos do ensaio de estabilidade;

Testes operacionais para garantir que a sua unidade está funcionando corretamente;
Inspeções periódicas e inspeção antes do uso de sistemas mecânicos, estruturais, elétricos e de segurança, bem como de cabos e correntes;
Reexame de todos os dispositivos de segurança;
Avaliações de conformidade regulamentares;
Avaliação de vida restante;
Supervisão de reparos;
Equipamentos de segurança para trânsito;

Ponto de ancoragem para cinto de segurança;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Avaliação qualitativa e quantitativa;

Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco).

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Laudo de Guindaste

Saiba Mais

Saiba Mais: Laudo de Guindaste:

18.10.1.26 Guindastes e gruas, além das exigências anteriores cabíveis, devem possuir:
a) limitador de momento máximo, impedindo a continuidade do movimento e só permitindo a sua reversão;
b) anemômetro que indique no interior da cabine do equipamento a velocidade do vento;
c) indicadores de níveis longitudinal e transversal, exceto para as gruas que não são montadas sobre base móvel.
18.10.1.27 Os dispositivos auxiliares de içamento devem atender aos seguintes requisitos:
a) dispor de forma indelével a razão social do fabricante ou do locador, a capacidade de carga e o número de série que permita sua rastreabilidade;
b) possuir certificado ou dispor de projeto elaborado por profissional legalmente habilitado, contendo a especificação e descrição completa das características mecânicas e elétricas, se cabíveis;
c) ser inspecionado pelo sinaleiro/amarrador de cargas antes de entrar em uso.
18.10.1.28 Os controles remotos utilizados para o comando de equipamento de guindar devem conter a identificação correspondente ao equipamento que está sendo utilizado e possuir indicação, em língua portuguesa, dos comandos de operação.
18.10.1.29 São proibidos durante a operação dos equipamentos de guindar:
a) circulação ou permanência de pessoas estranhas nas áreas sob movimentação da carga suspensa;
b) colocação de placas de publicidade na estrutura do equipamento, salvo quando especificado pelo fabricante ou profissional legalmente habilitado;
c) movimentação de cargas com peso desconhecido;
d) movimentação em ações de arraste ou com o içamento inclinado em relação à vertical;
e) içamento de carga que não esteja totalmente desprendida da sua superfície de apoio e livre de qualquer interferência que ofereça resistência ao movimento pretendido;
f) utilização de cordas de fibras naturais ou sintéticas como elementos de içamento de cargas, salvo cabos de fibra sintética previstos nas normas técnicas nacionais vigentes;
g) transporte de pessoas, salvo nas condições em operação de resgate e salvamento, sob supervisão de profissional legalmente habilitado, ou quando em conformidade com o item 4 do Anexo XII da NR-12;
h) trabalho em condições climáticas adversas ou qualquer outra condição meteorológica que possa afetar a segurança dos trabalhadores.
F: NR 18

Laudo de Guindaste: Consulte-nos.

1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com
3- URL FOTO: Licensor’s Author – freepik – Premium Freepik.com

Escopo do Serviço

Substituir:

Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:

Testes e ensaios quando contratado e pertinentes:

Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Complementos

Cabe à Contratante informar:
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
As cargas para teste deverão se encontrar junto de cada máquina nas capacidades de 100 e 125%; (caso a carga esteja acima ou abaixo do peso, será considerado como teste reprovado) a carga tem que ser exata!
Durante a inspeção o operador de cada máquina deverá estar de prontidão.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.
