Laudo Estrutural de Andaime Conforme NR-18

Laudo Estrutural de Andaime Conforme NR-18 O objetivo do Laudo Estrutural de Andaime Tubular é atestar a segurança estrutural da instalação do andaime tubular, conforme os parâmetros estabelecidos pela Norma Regulamentadora NR-18 e as demais normas aplicáveis.

Nome Técnico: INSPEÇÃO ESTRUTURAL DE ANDAIME TUBULAR – SEGURANÇA NOS ANDAIMES – NBR 6494, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Referência: 67152

Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

Um Laudo Estrutural de Andaime é um documento técnico que avalia as condições de segurança e estabilidade de uma estrutura temporária utilizada em obras de construção e reformas. Este relatório é elaborado por profissionais qualificados, geralmente engenheiros civis ou técnicos especializados, e tem como principal objetivo garantir que os andaimes estejam em conformidade com as normas de segurança vigentes.

A elaboração do laudo inclui uma análise detalhada dos materiais utilizados, da montagem e das condições de instalação do andaime. Os especialistas verificam aspectos como a resistência dos componentes, o suporte adequado e a adequação ao tipo de trabalho a ser realizado. Esse processo é essencial, pois a utilização de andaimes inadequados ou mal montados pode resultar em acidentes graves, colocando em risco a vida dos trabalhadores e a integridade do projeto.

A importância do Laudo Estrutural de Andaime vai além da simples conformidade normativa; ele é fundamental para promover uma cultura de segurança nas obras. Ao assegurar que os andaimes atendem aos padrões exigidos, os profissionais contribuem para a proteção não só dos operários, mas também de pedestres e de quem estiver nas proximidades. Dessa maneira, um documento bem elaborado pode evitar interrupções nas atividades, multas e até processos judiciais, garantindo um ambiente de trabalho mais seguro e eficiente.

Por que a NR 18 é essencial para esse laudo?

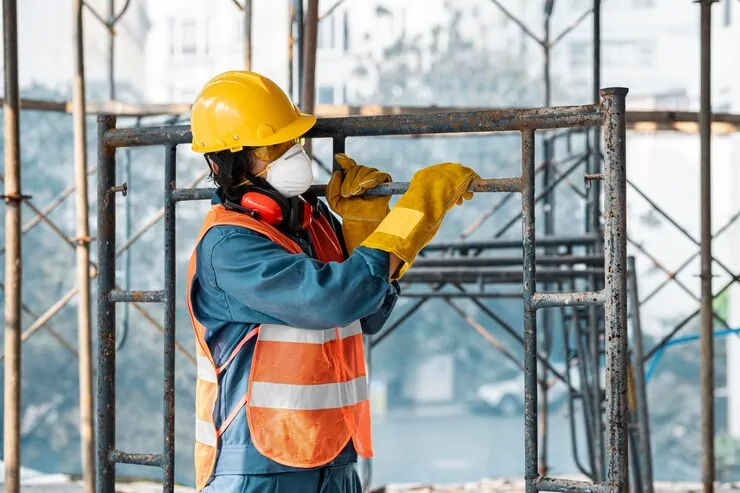

Operário se posiciona junto a uma parte do andaime - Laudo Estrutural de Andaime Conforme NR-18 — Operário carrega estrutura de andaime em obra

A Norma Regulamentadora 18 (NR 18) é uma das diretrizes mais fundamentais para a segurança e saúde no trabalho na construção civil no Brasil. Instituída pelo Ministério do Trabalho, ela estabelece critérios rigorosos que visam proteger os trabalhadores em um setor frequentemente exposto a riscos significativos. A norma abrange uma ampla gama de práticas, incluindo a gestão de riscos, a organização do canteiro de obras e a necessidade de documentos técnicos, como o Laudo Estrutural de Andaimes.

Este documento é crucial para garantir que as estruturas temporárias utilizadas nas construções atendam a padrões de segurança adequados, prevenindo acidentes que podem ter consequências graves. Assim sendo, a NR 18 promove a conscientização sobre a importância da prevenção e da manutenção regular dos equipamentos, assegurando um ambiente de trabalho mais seguro e saudável.

Com a crescente demanda por obras no país, a adesão a essas normas se torna ainda mais relevante, refletindo não apenas a responsabilidade social das empresas, mas também o compromisso com a integridade dos profissionais que atuam na construção. Assim, a NR 18 se revela um pilar essencial para a construção civil, contribuindo para a redução de acidentes e para a valorização da mão de obra.

Quais os requisitos para a elaboração do Laudo Estrutural de Andaime?

A elaboração do Laudo Estrutural de Andaime é uma etapa crucial na garantia da segurança em canteiros de obras, conforme estabelecido pela Norma Regulamentadora 18 (NR 18). Um profissional habilitado deve elaborar este documento, considerando diversos elementos para assegurar a integridade da estrutura e proteger os trabalhadores.

Primeiramente, o documento deve incluir uma descrição detalhada do tipo de andaime utilizado, incluindo suas dimensões, materiais e características técnicas. É fundamental que o engenheiro responsável analise criteriosamente as condições do solo onde o andaime será instalado, pois a estabilidade da estrutura depende diretamente desse fator.

Outro ponto importante é a avaliação das condições de montagem e desmontagem. O parecer deve abordar os procedimentos recomendados para garantir que essas etapas sejam realizadas de forma segura, evitando acidentes durante o uso do andaime. Desse modo, a análise deve incluir a verificação da resistência dos elementos que compõem a estrutura, como suportes, vigas e painéis, assegurando que suportem as cargas previstas.

Deve-se abordar a periodicidade da inspeção no material. Recomenda-se que haja uma inspeção regular durante o período de utilização do andaime, assim como após condições climáticas adversas, como tempestades ou ventos fortes.

Por fim, o laudo deve conter orientações sobre a sinalização e o treinamento dos trabalhadores, ressaltando a importância de medidas preventivas para minimizar riscos. A correta elaboração do Laudo Estrutural de Andaime não apenas atende à legislação, mas, acima de tudo, é um compromisso com a segurança e a saúde de todos os envolvidos na obra.

Quais as etapas do Laudo Estrutural de Andaime?

A elaboração de um Laudo Estrutural é um processo minucioso, que envolve várias etapas essenciais para garantir a segurança e a integridade de uma edificação. O primeiro passo é a inspeção visual, onde profissionais capacitados realizam uma análise preliminar das condições do imóvel. Essa fase é crucial, pois permite identificar possíveis patologias, como fissuras, descolamentos ou infiltrações.

Após a inspeção inicial, passa-se à coleta de dados. Nesta etapa, os profissionais registram detalhes sobre a estrutura, incluindo materiais utilizados, técnicas de construção e histórico de intervenções anteriores. É também o momento de realizar medições, que ajudarão na avaliação da conformidade das dimensões da edificação.

Em seguida, a equipe técnica procede com a análise qualitativa e quantitativa. Aqui, os engenheiros realizam simulações e cálculos estruturais, utilizando software especializado para verificar a resistência e a estabilidade do imóvel sob diferentes condições de carga. Esses dados são fundamentais para entender como a estrutura se comporta ao longo do tempo e em situações adversas.

Com as informações coletadas e analisadas, elabora-se o relatório técnico. Este documento deve incluir todas as constatações da inspeção, os dados coletados, as análises realizadas e as conclusões sobre a condição da estrutura. O documento deve ainda apresentar recomendações para manutenção ou intervenções necessárias.

Por fim, os profissionais apresentam o registro ao cliente, que recebe uma explicação detalhada dos resultados e orientações sobre os próximos passos. Essa comunicação clara é vital para que proprietários e gestores possam tomar decisões informadas sobre a segurança e a conservação do imóvel, garantindo, assim, a proteção de todos que utilizam o espaço.

Quais os tipos de Andaimes e suas considerações estruturais?

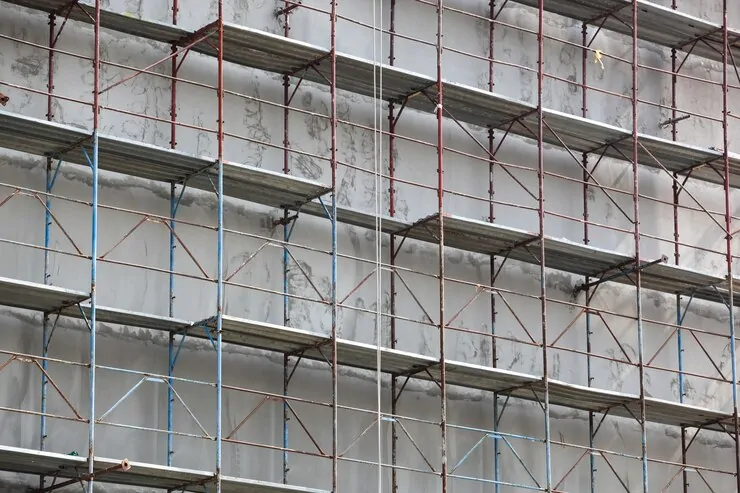

Estrutura de andaime na lateral de um prédio - Laudo Estrutural de Andaime Conforme NR-18 — Andaime posicionado em uma edificação

Os andaimes são essenciais em obras de construção e reforma, proporcionando segurança e acesso para os trabalhadores. Existem diversos tipos de andaimes, cada um com características específicas que demandam atenção especial na avaliação estrutural.

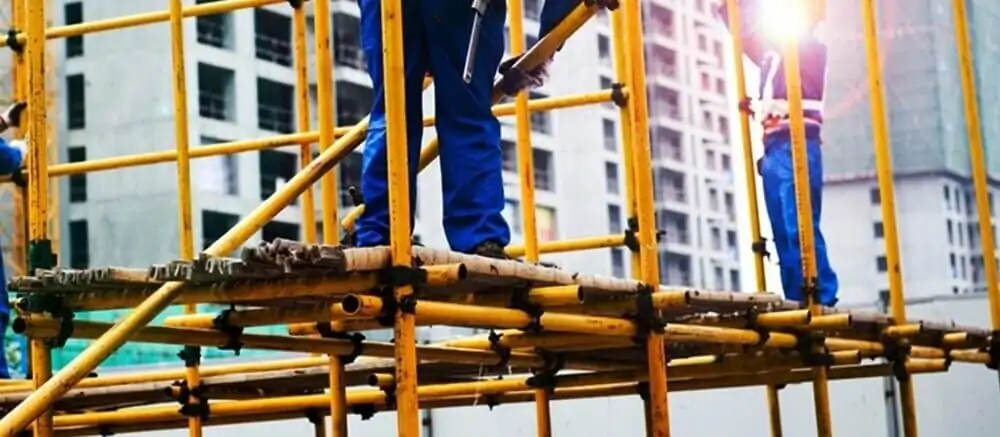

Os andaimes tubulares, por exemplo, são os mais comuns. Formados por tubos de aço ou alumínio, oferecem, sobretudo, flexibilidade e robustez. Os profissionais devem seguir normas rigorosas durante a montagem, distribuir a carga de maneira adequada e evitar colapsos. A verificação de juntas e conexões é crucial para a estabilidade.

Outro tipo amplamente utilizado é o andaime de fachada. Este modelo fixa-se à parede da edificação, sendo ideal para trabalhos em altura. Garantir que a estrutura seja ancorada adequadamente e calcular cuidadosamente as cargas é vital, considerando a força do vento e o peso dos trabalhadores e materiais.

Os andaimes móveis, por sua vez, oferecem versatilidade, permitindo deslocamento fácil em áreas de trabalho. Contudo, é necessário avaliar a estrutura para assegurar que as rodas estejam fixas e que o conjunto não comprometa a segurança durante o uso.

Os andaimes modulares, feitos de peças padronizadas, também ganham destaque. A montagem é rápida e eficiente. Mas, é essencial que os profissionais recebam treinamento para garantir que a estrutura final atenda a todos os requisitos de segurança.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;

ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;

ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Laudo Estrutural de Andaime Conforme NR-18

Norma Regulamentadora NR-18
“[…] 18.15.10 Os montantes dos andaimes devem ser apoiados em sapatas sobre base sólida e nivelada capazes de resistir aos esforços solicitantes e às cargas transmitidas.
18.15.11 É proibido trabalho em andaimes apoiados sobre cavaletes que possuam altura superior a 2,00m (dois metros) e largura inferior a 0,90m (noventa centímetros).
18.15.12 É proibido o trabalho em andaimes na periferia da edificação sem que haja proteção tecnicamente adequada, fixada a estrutura da mesma.
18.15.13 É proibido o deslocamento das estruturas dos andaimes com trabalhadores sobre os mesmos.
18.15.14 Os andaimes cujos pisos de trabalho estejam situados a mais de um metro de altura devem possuir escadas ou rampas.
18.15.15 O ponto de instalação de qualquer aparelho de içar materiais deve ser escolhido, de modo a não comprometer a estabilidade e segurança do andaime.
18.15.16 Os andaimes de madeira somente podem ser utilizados em obras de até três pavimentos ou altura equivalente e devem ser projetados por profissional legalmente habilitado.
18.15.17 O andaime deve ser fixado à estrutura da construção, edificação ou instalação, por meio de amarração e estroncamento, de modo a resistir aos esforços a que estará sujeito.
18.15.18 As torres de andaimes não podem exceder, em altura, quatro vezes a menor dimensão da base de apoio, quando não estaiadas.
18.15.19 Os andaimes fachadeiros não devem receber cargas superiores às especificadas pelo fabricante. Sua carga deve ser distribuída de modo uniforme, sem obstruir a circulação de pessoas e ser limitada pela resistência da forração da plataforma de trabalho.
18.15.20 Os acessos verticais ao andaime fachadeiro devem ser feitos em escada incorporada a sua própria estrutura ou por meio de torre de acesso.
18.15.21 A movimentação vertical de componentes e acessórios para a montagem e/ou desmontagem de andaime fachadeiro deve ser feita por meio de cordas ou por sistema próprio de içamento.
18.15.22 Os montantes do andaime fachadeiro devem ter seus encaixes travados com parafusos, contrapinos, braçadeiras ou similar.
18.15.23 Os painéis dos andaimes fachadeiros destinados a suportar os pisos e/ou funcionar como travamento, após encaixados nos montantes, devem ser contrapinados ou travados com parafusos, braçadeiras ou similar.
18.15.24 As peças de contraventamento devem ser fixadas nos montantes por meio de parafusos, braçadeiras ou por encaixe em pinos, devidamente travados ou contrapinados, de modo que assegurem a estabilidade e a rigidez necessárias ao andaime.
18.15.25 Os andaimes fachadeiros devem ser externamente cobertos por tela de material que apresente resistência mecânica condizente com os trabalhos e que impeça a queda de objetos.
18.15.25.1 A tela prevista no subitem 18.15.25 deve ser completa e ser instalada desde a primeira plataforma de trabalho até dois metros acima da última.”
F: NR 18.

1 – URL FOTO: Licensor’s Author – Freepik.com
2 – URL FOTO: Licensor’s Author -freepik – Premium Freepik.com
3 – URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com

Laudo Estrutural de Andaime Conforme NR 18: Consulte-nos.

Escopo do Serviço

Laudo Estrutural de Andaime Conforme NR 18

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

INSPEÇÃO ESTRUTURAL DE ANDAIME TUBULAR – SEGURANÇA NOS ANDAIMES – NBR 6494, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

OBJETIVO
Realizar a inspeção estrutural de andaimes tubulares, conforme a Norma Brasileira NBR 6494, com o objetivo de verificar a segurança, a estabilidade e a conformidade dos equipamentos em uso. Elaborar relatório técnico detalhado e emitir Anotação de Responsabilidade Técnica (ART), garantindo o cumprimento dos requisitos normativos e legais.

ABRANGÊNCIA
A inspeção contemplará:
Estruturas de andaimes tubulares instalados em obras ou indústrias.
Componentes e acessórios associados ao sistema (rodízios, travessas, pisos, guarda-corpos, etc.).
Condições de montagem, estabilidade e segurança operacional.

ATIVIDADES PRINCIPAIS
Inspeção Inicial
Verificação documental:
Projeto de montagem do andaime, caso disponível.
Certificações dos materiais utilizados.
Registros de manutenção e inspeções anteriores.
Análise de conformidade com os requisitos da NBR 6494 e demais legislações aplicáveis.

Inspeção Visual e Funcional
Análise do estado geral dos componentes:
Tubos e conexões (deformações, corrosões, trincas).
Estabilidade da estrutura (prumo, nivelamento, ancoragens).
Sistemas de fixação e travamento.
Verificação dos sistemas de segurança:
Guarda-corpos, rodapés e pisos antiderrapantes.
Acessos seguros (escadas, rampas).
Inspeção das condições do entorno:
Solo ou superfície de apoio.
Presença de riscos externos (fiação elétrica, áreas de circulação).

Testes de Carga e Estabilidade (se aplicável)
Teste de carga para verificar a resistência da estrutura em condições simuladas de uso.

Registro de Não Conformidades
Documentação detalhada de eventuais falhas ou inadequações.
Identificação de riscos e sugestões de correção.

Elaboração do Relatório Técnico
Detalhamento das condições estruturais e de segurança dos andaimes.
Registro fotográfico dos elementos inspecionados.
Descrição das não conformidades e das ações corretivas recomendadas.

Emissão da Anotação de Responsabilidade Técnica (ART)
Registro da responsabilidade técnica da inspeção junto ao CREA.

Cronograma e Prazo de Entrega:
O cronograma será definido de acordo com a complexidade do serviço e as condições identificadas durante a inspeção. O prazo para entrega do relatório técnico e da ART será acordado com o contratante, levando em conta o tempo necessário para a análise técnica e elaboração detalhada do documento final.

ENTREGA DOS PRODUTOS
Relatório técnico detalhado em formato PDF.
Anotação de Responsabilidade Técnica (ART).
Recomendações para adequações, se aplicável.

RESPONSABILIDADE TÉCNICA
A inspeção será realizada por profissional habilitado, devidamente registrado no Conselho Regional de Engenharia e Agronomia (CREA), garantindo conformidade técnica e legal.

Este escopo pode ser ajustado de acordo com a necessidade do contratante e as condições específicas do local de inspeção.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Laudo Estrutural de Andaime Conforme NR 18

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:

São utilizados em serviços de construção, reforma, demolição, pintura, limpeza e manutenção;
Carga de trabalho de 4 KPa (400 kgf/m²);
Verificação estrutural dos andaimes tubulares;
Andaimes suspensos mecânicos:
Pesados e leves;
Suportado por meio de cabos de aço;
Movimento no sentido vertical com auxílio de guinchos;
Andaimes simplesmente apoiados;
Fixos e móveis;
Plataformas necessárias à execução de trabalhos em lugares elevados;
Condições de segurança;
Requisitos de segurança para elevação;
Características técnicas do Andaime;
Peso máximo e sobrecarga;
Andaimes em Balanço;
São suportados por vigamentos ou estruturas em balanço;
Sistema de contrabalanço no interior da construção;
Projeto e construção dos andaimes:
Projetados para resistir às solicitações a que estarão submetidos;
Dispositivos de segurança apropriados ao tipo de trabalho executado;
Equipamentos utilizados de boa qualidade;
Cargas admissíveis de trabalho;
Checagem dos itens de segurança;
Os andaimes não devem receber cargas superiores;
O acesso ao andaime na fase de montagem e desmontagem, devem ser interditados a todos, com exceção da equipe responsável pelo serviço;
Os pisos em pranchas ou tábuas devem apoiar preferencialmente sobre três travessas com dispositivos em suas extremidades para evitar o escorregamento;
Memorial de cálculo;
Procedimentos Ocupacionais;
Especificação Técnica e Método de Execução;
Descritivo dos Componentes;
Linha de Andaimes e Escoras Metálicas;
Segurança e proteção de andaimes;
Cabos de sustentação dos andaimes suspensos;
Avaliação qualitativa e quantitativa.
Fonte: NBR 6494.

Laudo Estrutural de Andaime Conforme NR 18

Saiba Mais

Saiba Mais: Laudo Estrutural de Andaime Conforme NR-18

1 – URL FOTO: Licensor’s Author – Freepik.com
2 – URL FOTO: Licensor’s Author -freepik – Premium Freepik.com
3 – URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com

Laudo Estrutural de Andaime Conforme NR 18: Consulte-nos.

Escopo do Serviço

Laudo Estrutural de Andaime Conforme NR 18

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

INSPEÇÃO ESTRUTURAL DE ANDAIME TUBULAR – SEGURANÇA NOS ANDAIMES – NBR 6494, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART

Testes de Carga e Estabilidade (se aplicável)
Teste de carga para verificar a resistência da estrutura em condições simuladas de uso.

Registro de Não Conformidades
Documentação detalhada de eventuais falhas ou inadequações.
Identificação de riscos e sugestões de correção.

Emissão da Anotação de Responsabilidade Técnica (ART)
Registro da responsabilidade técnica da inspeção junto ao CREA.

ENTREGA DOS PRODUTOS
Relatório técnico detalhado em formato PDF.
Anotação de Responsabilidade Técnica (ART).
Recomendações para adequações, se aplicável.

Este escopo pode ser ajustado de acordo com a necessidade do contratante e as condições específicas do local de inspeção.

Laudo Estrutural de Andaime Conforme NR 18

Referências Normativas

Validade

Substituir:

Complementos

UTILIZAR QUANDO NECESSÁRIO

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Laudo Estrutural de Andaime Conforme NR 18

Complementos

Laudo Estrutural de Andaime Conforme NR 18

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:

Laudo Estrutural de Andaime Conforme NR 18

Saiba Mais

Saiba Mais: Laudo Estrutural de Andaime Conforme NR-18

1 – URL FOTO: Licensor’s Author – Freepik.com
2 – URL FOTO: Licensor’s Author -freepik – Premium Freepik.com
3 – URL FOTO: Licensor’s Author – wirestock – Premium Freepik.com

Laudo Estrutural de Andaime Conforme NR 18: Consulte-nos.

Escopo do Serviço

Substituir:

Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:

Testes e ensaios quando contratado e pertinentes:

Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Complementos

Cabe à Contratante informar:
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;

As cargas para teste deverão se encontrar junto de cada máquina nas capacidades de 100 e 125%; (caso a carga esteja acima ou abaixo do peso, será considerado como teste reprovado) a carga tem que ser exata!

Durante a inspeção o operador de cada máquina deverá estar de prontidão.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.
