Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E DIMENSIONAMENTO COSTADO DE TANQUES PARA ARMAZENAMENTO, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Referência: 200493
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

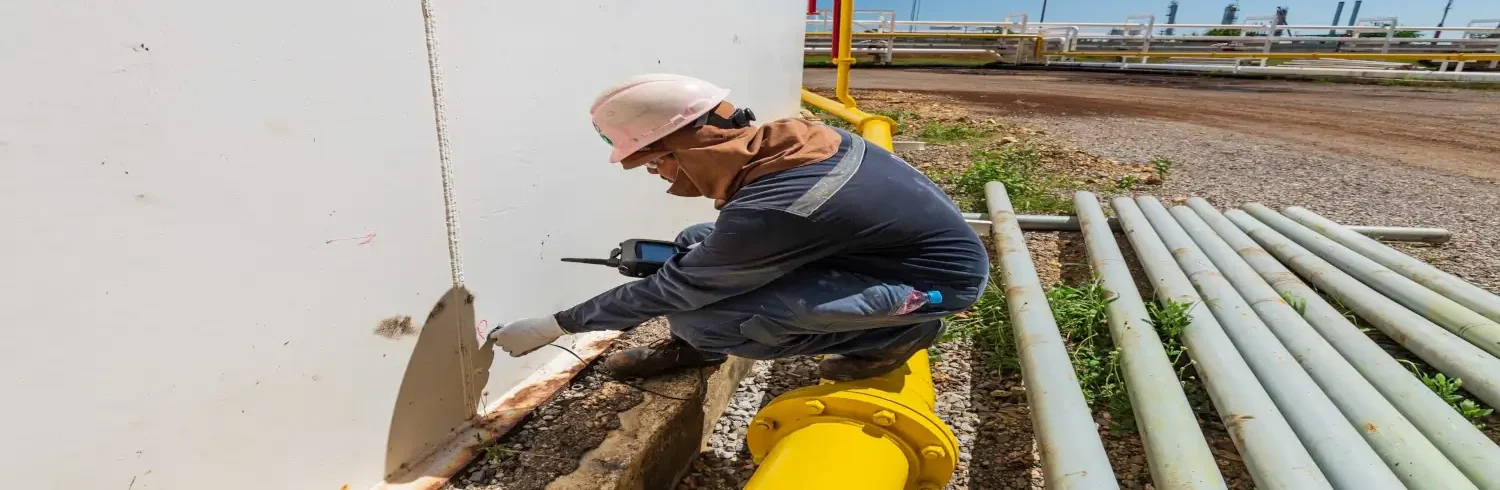

A inspeção em costado de tanque tem como objetivo principal verificar a integridade estrutural e a segurança das paredes laterais dos tanques de armazenamento. O costado é a parede lateral do tanque que envolve o líquido armazenado e é projetado, portanto, para suportar a pressão interna do líquido, proteger o conteúdo do tanque e manter a sua forma estrutural.
A inspeção visa identificar quaisquer danos, corrosão, vazamentos ou outras falhas que possam comprometer a segurança e eficiência do tanque.
Qual a Importância da Inspeção em Costado de Tanque?
Os tanques de armazenamento são equipamentos críticos em diversas indústrias, incluindo químicas, petrolíferas, siderúrgicas, mineradoras, farmacêuticas, cosméticas e alimentícias.
Eles desempenham, desse modo, um papel vital na disponibilidade contínua de recursos para a produção. Portanto, a integridade estrutural dos tanques é fundamental para prevenir acidentes, vazamentos de produtos tóxicos ou corrosivos, contaminação ambiental e interrupções no processo produtivo.
A inspeção regular do costado ajuda a evitar essas consequências graves.
Qual a Função do Costado do Tanque?
O costado do tanque é responsável, desse modo, por:
Manter o Líquido Dentro do Tanque: O costado deve ser robusto o suficiente para manter o líquido armazenado dentro do tanque, sem permitir vazamentos.
Proteger Contra Danos Externos: Deve resistir a impactos e condições ambientais adversas, garantindo, sobretudo, a proteção do conteúdo.
Suportar Pressão Interna: A parede lateral deve suportar a pressão do líquido armazenado sem sofrer deformações significativas.
Como é Feito o Cálculo de Espessura do Costado de um Tanque?
O cálculo da espessura do costado de um tanque é uma tarefa técnica que considera diversos fatores para garantir a segurança , bem como a integridade estrutural. Esses fatores incluem:
Material do Tanque: O tipo de material usado influencia a espessura necessária. Materiais diferentes têm propriedades distintas de resistência e durabilidade.
Pressão Interna e Externa: A pressão exercida pelo líquido armazenado, bem como as condições ambientais externas afetam o dimensionamento.
Temperatura de Operação: Temperaturas extremas podem impactar a resistência do material e, consequentemente, a espessura necessária.
Geometria do Tanque: O diâmetro e a forma do tanque são importantes na determinação da espessura do costado.
O cálculo é geralmente realizado seguindo normas e códigos de projeto, como a ASME (American Society of Mechanical Engineers) ou a API (American Petroleum Institute). Essas normas, portanto, fornecem equações e diretrizes específicas para determinar a espessura mínima necessária. Um engenheiro especializado deve realizar esses cálculos para garantir, sobretudo, precisão e conformidade.
Como Classificam-se os Tanques de Armazenamento?
Os tanques de armazenamento são classificados, sobretudo, com base em vários critérios:
Tanques Atmosféricos: Operam próximo à pressão atmosférica, bem como são comuns em muitas indústrias.
Tanques de Baixa Pressão: Operam a pressões inferiores às atmosféricas.
Tanques de Baixa Temperatura ou Criogênicos: Projetados para armazenar líquidos a temperaturas extremamente baixas.
Vasos de Pressão: Equipamentos que operam a pressões elevadas.
Cada tipo de tanque pode ter diferentes componentes e requer especificações distintas para inspeção e manutenção.

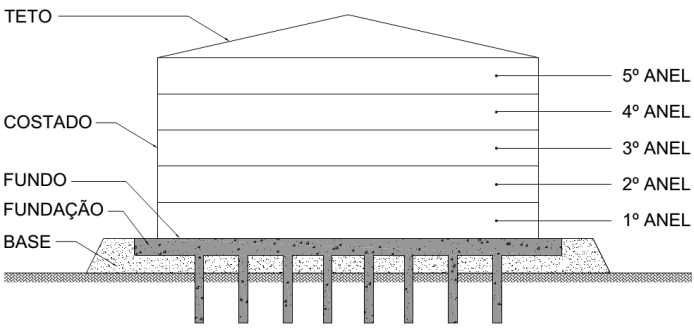

Principais Componentes dos Tanques de Armazenamento, quais são?
Os principais componentes de um tanque de armazenamento incluem:
Costado: Pode ter formato cilíndrico, esférico ou cônico.
Fundo: Pode ser plano, cônico ou esférico.
Teto: Pode ser fixo (suportado ou autoportante), móvel, fixo com diafragma e flutuante. Os tetos fixos podem ter formatos cônicos, domo ou gomos.
Quais as Metodologias para Inspeção em Costado de Tanque?
Existem várias metodologias para a inspeção dos costados de tanques, cada uma com suas vantagens e aplicações específicas:
Inspeção Visual: Permite a identificação de problemas visíveis, como corrosão, bem como danos superficiais. É uma técnica básica e rápida, mas pode não detectar problemas internos.
Ultrassom por Varredura (C-Scan): Utiliza ondas ultrassônicas para avaliar a espessura do material e identificar falhas internas. É eficaz, portanto, para detectar corrosão e outras irregularidades.
Radiografia: Usa radiação para criar imagens internas do tanque, ajudando a identificar problemas estruturais ocultos.
Análise de Estruturas e Elementos Finitos: Realiza simulações numéricas para prever o comportamento do tanque sob diferentes condições de carga, bem como da operação.
Como é o Passo a Passo para Realizar uma Inspeção em Costado de Tanque?
Planejamento: Definir os objetivos da inspeção, os métodos a serem utilizados e os recursos necessários.
Preparação do Tanque: Garantir que o tanque esteja vazio, bem como seguro para inspeção. Isso pode envolver a remoção de resíduos e a desativação temporária do equipamento.
Execução da Inspeção: Realizar a inspeção de acordo com os métodos escolhidos, coletando dados e documentando quaisquer problemas encontrados.
Análise dos Resultados: Avaliar os dados coletados para identificar a gravidade das falhas e determinar as ações corretivas necessárias.
Relatório: Elaborar um relatório detalhado com as descobertas da inspeção, recomendações para manutenção, bem como planos de ação.
Como é Feita a Manutenção e Reparos Após Inspeção?
Após a inspeção, pode ser necessário realizar manutenção ou reparos no costado do tanque. Isso pode incluir:
Substituição de Seções Corroídas: Remover e substituir áreas do costado que estejam, dessa maneira, comprometidas pela corrosão.
Reparos Estruturais: Reforçar ou corrigir deformações , bem como danos estruturais.
Atualização de Componentes: Substituir componentes do tanque que estejam, sobretudo, obsoletos ou danificados.
Benefícios da Inspeção Regular em Costados de Tanques
Realizar inspeções regulares nos costados dos tanques oferece, desse modo, diversos benefícios:
Segurança Melhorada: Garante que o tanque esteja seguro para uso, bem como previne acidentes.
Conformidade Regulatória: Atende às normas e regulamentos aplicáveis, evitando, desse modo, multas e sanções.
Eficiência Operacional: Identifica e corrige problemas antes que causem interrupções na operação.
Proteção Ambiental: Previne vazamentos e contaminação, protegendo, dessa maneira, o meio ambiente.
Conclusão
Portanto, a inspeção em costado de tanques é uma parte essencial da manutenção de equipamentos industriais. Garantir que os tanques estejam em boas condições ajuda, sobretudo, a evitar problemas sérios e a manter a segurança e a eficiência operacional.
Seguir as melhores práticas e utilizar técnicas avançadas de inspeção garantem a integridade, bem como a conformidade dos tanques com as normas vigentes.
Não arrisque a segurança e a eficiência de suas operações industriais. Entre em contato conosco para realizar uma inspeção completa do costado de seus tanques e garantir, assim, que estão em conformidade com as normas de segurança e regulamentações.
Nossa equipe de especialistas está pronta para oferecer uma avaliação detalhada e recomendar as melhores soluções para manutenção e reparos. Solicite uma inspeção hoje mesmo e assegure, desse modo, a integridade de seus equipamentos!
