Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIO DE PROVA DE CARGA ESTATICA (PCE) EM ESTACAS DE FUNDAÇÃO + ELABORAÇÃO DE RELÁTORIO TÉCNICO E EMISSÃO DE ART
Referência: 239095
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Ensaio PCE
O Ensaio PCE (Prova de Carga Estática) tem como objetivo verificar a capacidade de uma estrutura ou elemento estrutural de suportar cargas previamente definidas, avaliando seu comportamento durante a aplicação. Para isso, o profissional acompanha deslocamentos, deformações e demais parâmetros relevantes, conforme os critérios da ABNT NBR 9607 — Prova de carga em estruturas de concreto armado e protendido.
Além disso, o ensaio permite comparar os resultados obtidos com os critérios de projeto e as normas técnicas aplicáveis. Dessa forma, a empresa identifica possíveis anomalias, verifica a capacidade de suporte e comprova a segurança, estabilidade e confiabilidade da estrutura avaliada.
Por que o ensaio PCE é considerado referência para validação da capacidade das estacas?
O ensaio PCE representa o método mais direto e confiável para verificar o comportamento real das estacas sob esforços controlados, pois permite que a equipe técnica avalie, em tempo real, a resposta estrutural da fundação às cargas aplicadas. Ao aplicar incrementos progressivos e monitorar os recalques correspondentes, os engenheiros obtêm dados objetivos sobre resistência, deformabilidade e estabilidade do sistema solo-estrutura. Dessa forma, o ensaio elimina suposições excessivas, reduz incertezas geotécnicas e valida, de maneira prática, os parâmetros utilizados nos cálculos de projeto.
Além disso, o ensaio fortalece a segurança jurídica e técnica da obra, pois gera registros formais que comprovam o desempenho estrutural. Esses registros subsidiam relatórios, ART e laudos técnicos, além de respaldarem decisões sobre liberações construtivas, reforços ou otimizações. Assim, o Ensaio PCE não atua apenas como ferramenta de verificação, mas como instrumento estratégico de gestão de risco, conformidade normativa e garantia da qualidade.

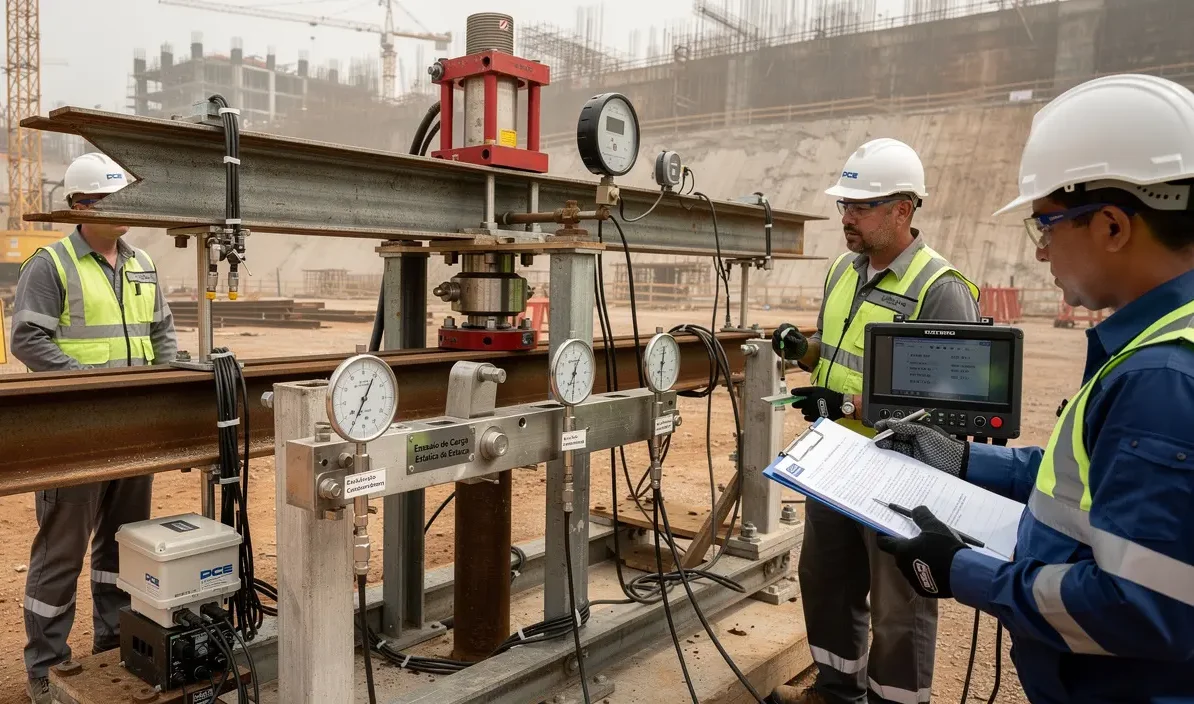

Profissionais avaliam os resultados preliminares diretamente no canteiro, conferindo leituras, preenchendo registros técnicos e validando a estabilidade do sistema de ensaio sob supervisão especializada.
Quais são as principais etapas envolvidas na execução do ensaio PCE?
As principais etapas do Ensaio PCE (Prova de Carga Estática) começam pelo planejamento e pela definição das cargas, pontos de aplicação, critérios de aceitação e instrumentos de medição. Em seguida, o profissional realiza a inspeção preliminar da estrutura, instala os equipamentos de medição e aplica a carga de forma gradual e controlada, registrando deslocamentos e deformações.
Posteriormente, o profissional mantém os carregamentos conforme o procedimento definido, acompanha o comportamento da estrutura e realiza o descarregamento controlado. Por fim, ele analisa os resultados, compara os dados com os critérios de projeto e da ABNT NBR 9607, identifica eventuais anomalias e registra as conclusões no relatório técnico.
Como o ensaio PCE contribui para a redução de riscos estruturais e jurídicos?
O ensaio atua como ferramenta preventiva ao demonstrar, de forma objetiva, se a fundação suporta as solicitações previstas em projeto. Ao identificar antecipadamente limitações de capacidade, deformações excessivas ou instabilidades, a equipe técnica evita falhas estruturais futuras. Dessa maneira, o processo reduz a probabilidade de recalques diferenciais, fissuras, colapsos parciais e comprometimento da vida útil da edificação.
No campo jurídico, o Ensaio PCE fortalece a posição da empresa e do responsável técnico em auditorias, fiscalizações e perícias. A documentação gerada comprova diligência profissional, cumprimento normativo e controle de risco. Assim, o ensaio transforma dados técnicos em proteção institucional, mitigando passivos civis, trabalhistas e criminais.
Quais instrumentos são utilizados durante o ensaio e qual sua função?
Durante o Ensaio PCE (Prova de Carga Estática), o profissional utiliza instrumentos como células de carga, macacos hidráulicos, relógios comparadores, transdutores de deslocamento e sistemas de aquisição de dados. As células de carga e os macacos controlam e medem os esforços aplicados, enquanto os relógios comparadores e transdutores registram deslocamentos e deformações da estrutura.
Além disso, o profissional pode utilizar níveis, extensômetros e instrumentos topográficos para acompanhar movimentos e deformações com maior precisão. Dessa forma, os equipamentos permitem registrar o comportamento da estrutura durante cada etapa do carregamento e comparar os resultados com os critérios estabelecidos pela ABNT NBR 9607.

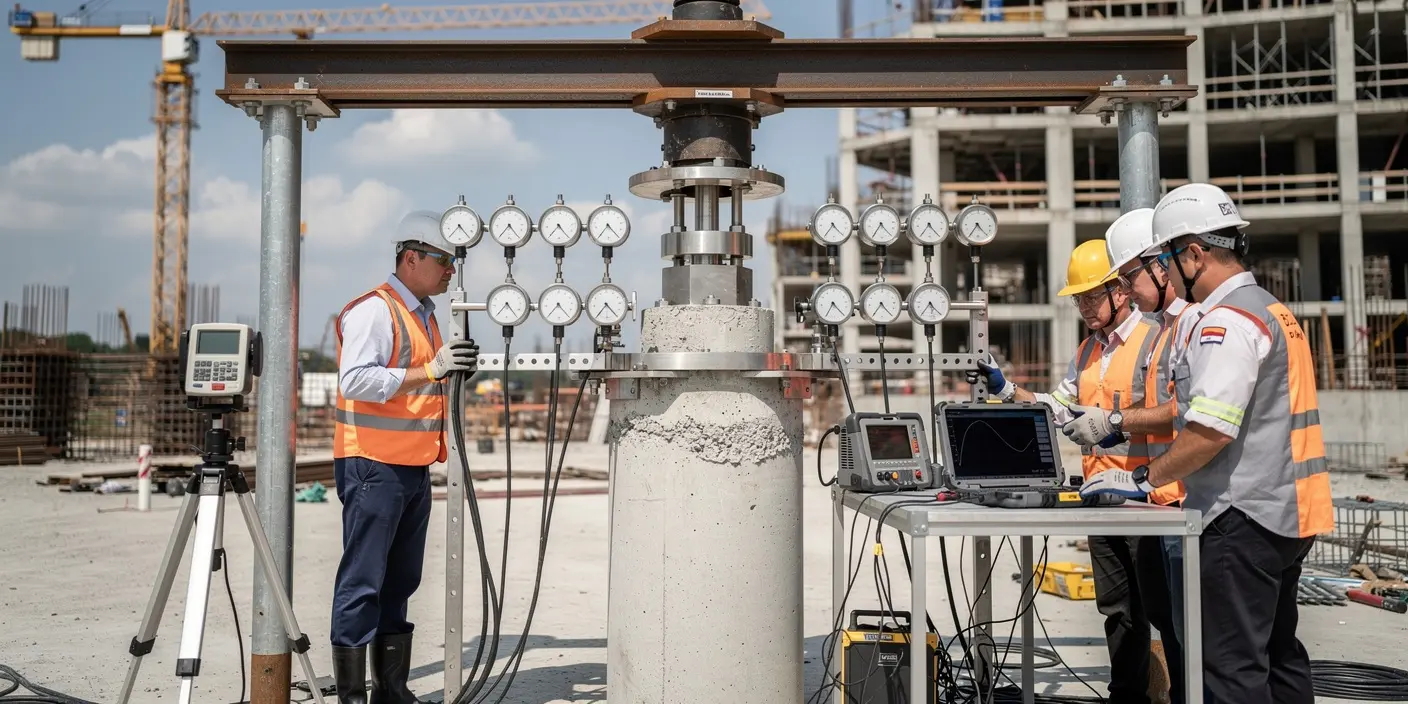

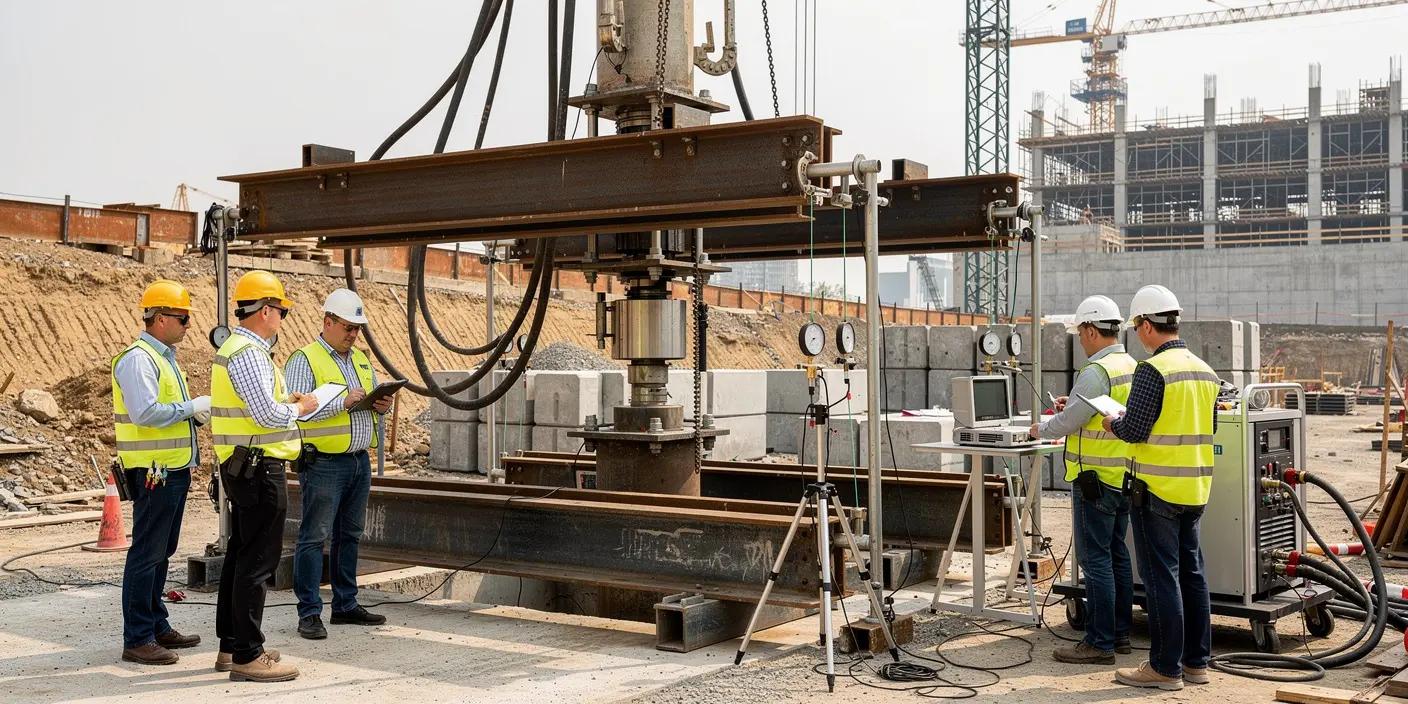

Estrutura metálica de reação instalada sobre a estaca, com macaco hidráulico central, múltiplos relógios comparadores e sistema eletrônico de medição, enquanto a equipe técnica acompanha o desempenho da fundação em tempo real.
De que forma o ensaio influencia a otimização do projeto estrutural?
O ensaio fornece informações reais sobre o desempenho da fundação, permitindo que engenheiros ajustem parâmetros de cálculo com base em evidências concretas. Quando os resultados demonstram comportamento satisfatório, a equipe pode revisar fatores de segurança, reduzir superdimensionamentos e racionalizar o consumo de materiais. Assim, o Ensaio PCE promove engenharia baseada em desempenho, não apenas em estimativas conservadoras.
Além disso, o ensaio orienta decisões sobre quantidade, diâmetro e comprimento das estacas. Ao validar hipóteses geotécnicas, o processo evita desperdícios, retrabalhos e reforços desnecessários. Dessa forma, a otimização ocorre sem comprometer a segurança, mantendo equilíbrio entre custo, qualidade e durabilidade.
Quais normas regulam o ensaio PCE e como elas impactam sua execução?
As principais normas aplicáveis ao Ensaio PCE (Prova de Carga Estática) incluem a ABNT NBR 9607:2023, que estabelece requisitos e procedimentos para provas de carga em estruturas de concreto. Além disso, a execução deve considerar normas de projeto e carregamento, como a ABNT NBR 6118, ABNT NBR 6120 e ABNT NBR 8681, conforme o tipo de estrutura avaliada.
Essas normas orientam o planejamento do ensaio, dimensionamento das cargas, definição dos pontos de controle, instrumentação, etapas de carregamento e descarregamento e critérios de aceitação. Dessa forma, o responsável técnico consegue comparar o comportamento real da estrutura com as previsões de projeto e avaliar sua segurança e desempenho.
Qual é o papel do responsável técnico durante o ensaio PCE?
O responsável técnico coordena todas as fases do ensaio, desde o planejamento até a emissão do relatório final. Ele define critérios de carregamento, supervisiona a montagem, valida a instrumentação e garante o cumprimento das normas aplicáveis. Além disso, ele assegura que a equipe atue de forma integrada, segura e documentada, evitando improvisações ou desvios operacionais.
No encerramento, o profissional interpreta os resultados, emite parecer técnico, registra a ART e orienta a tomada de decisão da contratante. Dessa forma, o Ensaio PCE não se limita a um procedimento operacional, mas se transforma em ato técnico formal, respaldado por responsabilidade legal. O engenheiro, portanto, atua como guardião da confiabilidade estrutural, da ética profissional e da segurança do empreendimento.
Onde fazer o Ensaio PCE?
O Ensaio PCE (Prova de Carga Estática) deve ser realizado no próprio local onde se encontra a estrutura ou elemento a ser avaliado, como fundações, estacas, estruturas de concreto ou componentes sujeitos a carregamento. Uma equipe especializada deve planejar o ensaio, instalar a instrumentação adequada e aplicar as cargas de forma controlada, conforme a finalidade e a norma aplicável.
Além disso, a Rescue realiza o Ensaio PCE conforme o escopo contratado, com inspeção técnica, aplicação controlada das cargas, monitoramento dos deslocamentos, elaboração do relatório técnico e emissão de ART, quando aplicável. Para provas de carga em estruturas de concreto, a principal referência é a ABNT NBR 9607:2023; para fundações profundas, aplica-se a ABNT NBR 16903, conforme o objeto do ensaio.
Ensaio PCE
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIO DE PROVA DE CARGA ESTÁTICA (PCE) EM ESTACAS DE FUNDAÇÃO
Testes e Ensaios Quando Contratados e Pertinentes:
Realizar a verificação da capacidade de carga e do comportamento estrutural das estacas de fundação por meio de ensaio de carregamento estático, com aplicação controlada de esforços e medição de deslocamentos, conforme:
ABNT NBR 16903 – Ensaios de carga estática
ABNT NBR 6122 – Projeto e Execução de Fundações
Elaborar relatório técnico completo, incluindo curva carga x recalque, análise de estabilidade, interpretação dos deslocamentos, conclusões técnicas e emissão de ART.
Termos e Definições
Definição de termos técnicos, conforme ABNT NBR 16903 e NBR 6122, tais como:
PCE – Prova de Carga Estática
Sistema de Reação
Macaco Hidráulico
Célula de Carga
Relógio Comparador
Recalque
Carga Máxima Aplicada
Carga de Ruptura
Carga de Serviço
Recuperação Elástica
Curva Carga x Recalque
Etapas do Serviço
Planejamento e Preparação
Levantamento do projeto de fundações, sondagens e memoriais de cálculo.
Análise dos critérios de projeto e cargas previstas.
Definição do tipo de ensaio (lento, rápido ou misto).
Planejamento do sistema de reação.
Elaboração do cronograma.
Avaliação dos requisitos de segurança (GRO e PGR – NR 01).
Mobilização e Logística
Transporte de macacos hidráulicos, células de carga, vigas e sensores.
Mobilização da equipe técnica.
Coordenação documental e autorizações.
Instalação da base operacional no canteiro.
Verificação da infraestrutura de apoio.
Preparação da Estaca
Verificação da idade e resistência do concreto (fck).
Inspeção visual do topo da estaca.
Regularização e limpeza da superfície.
Conferência do alinhamento e verticalidade.
Verificação de integridade superficial.
Montagem do Sistema de Reação
Instalação das vigas metálicas ou blocos de reação.
Fixação dos tirantes ou estacas de ancoragem.
Posicionamento do macaco hidráulico.
Centralização do sistema.
Verificação da estabilidade estrutural.
Instrumentação
Instalação da célula de carga.
Instalação dos relógios comparadores ou sensores eletrônicos.
Posicionamento de bases independentes.
Calibração dos instrumentos.
Teste funcional dos sistemas.
Execução do Ensaio
Aplicação de cargas progressivas conforme norma.
Manutenção dos patamares de carga.
Registro dos deslocamentos em intervalos definidos.
Monitoramento contínuo da estabilidade.
Aplicação da carga máxima prevista.
Descarregamento gradual.
Registro da recuperação elástica.
Análise Técnica dos Resultados
Tratamento dos dados obtidos.
Construção da curva carga x recalque.
Identificação de limites de comportamento.
Avaliação da capacidade última.
Verificação de ruptura física ou convencional.
Comparação com parâmetros de projeto.
Avaliação da segurança estrutural.
Elaboração do Relatório Técnico
Consolidação dos dados de campo.
Apresentação dos gráficos.
Registro fotográfico.
Descrição dos procedimentos.
Interpretação técnica.
Conclusões por estaca.
Recomendações técnicas.
Documentação e Entrega
Emissão da ART.
Entrega do relatório técnico final.
Disponibilização dos dados brutos.
Apresentação técnica ao cliente (quando solicitado)
Arquivamento para rastreabilidade.
Documentação Necessária
Projeto de Fundações
Plantas e cortes.
Memorial de cálculo.
Especificações técnicas.
Relatórios SPT e CPT
Croqui de locação.
Controle Tecnológico
Boletins de concretagem.
Ensaios de resistência.
Registros executivos.
Histórico de execução.
Documentação de Segurança
DDS e APR.
PGR (NR 01).
Certificados NR 18 e NR 35.
Seguro RC.
Certificações Técnicas
Certificados de calibração.
Registro CREA.
Habilitação profissional.
Disposições Finais
Apresentação clara do relatório, com:
Citações normativas.
Curvas carga x recalque.
Fotografias técnicas.
Evidências documentais.
Propostas corretivas quando aplicável.
Recomendações de desempenho.
Ensaios e Testes Quando Pertinentes e Contratados
Prova de Carga Estática (PCE).
Ensaio PDA com CAPWAP®.
Ensaio PIT.
Ensaio Crosshole/Downhole.
Monitoramento de recalques.
Extração de testemunhos.
Instrumentação complementar.
Análise e Identificação de Riscos
Não Conformidades Estruturais
Recalques excessivos.
Ruptura progressiva.
Instabilidade do sistema de reação.
Comportamento não linear.
Desvio dos parâmetros de projeto.
Mapeamento de Capacidade de Carga
Verificação da carga última.
Avaliação do fator de segurança
Identificação de comportamento atípico.
Avaliação Quantitativa
Medição de Capacidade
Carga máxima aplicada (kN / tf).
Carga de ruptura.
Carga admissível.
FS ≥ 2,0 (NBR 6122).
Análise de Deformabilidade
Recalque total.
Recalque residual.
Recuperação elástica.
Comportamento elástico/plástico.
Distribuição de Resistência
Atrito lateral.
Resistência de ponta.
Comportamento misto.
Disposições Finais Complementares
Caderno de campo.
Registro fotográfico.
Registros de avaliação.
Identificação da equipe técnica.
Conclusão do PLH.
Propostas corretivas.
Certificados de calibração.
Emissão de ART/CRT.
Nota Técnica
É facultado à Equipe Multidisciplinar atualizar, adequar, suprimir ou inserir procedimentos, normas e parâmetros técnicos, conforme condições encontradas em campo, novas legislações ou requisitos específicos do empreendimento, cabendo à Contratante providenciar os atendimentos legais necessários.
