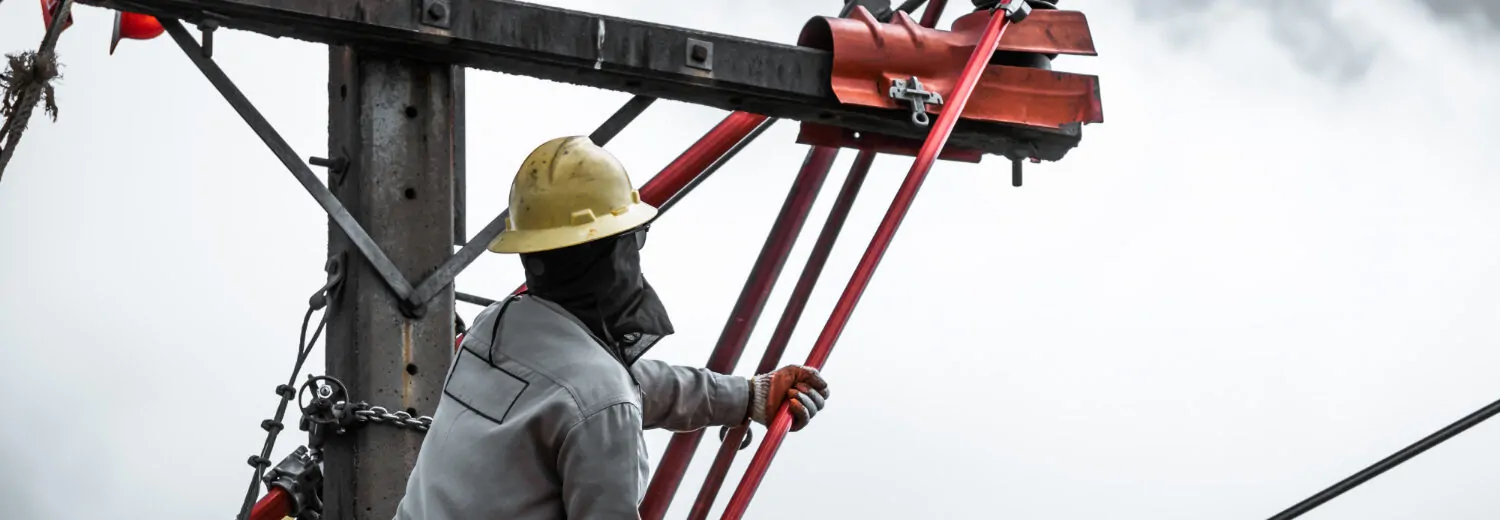

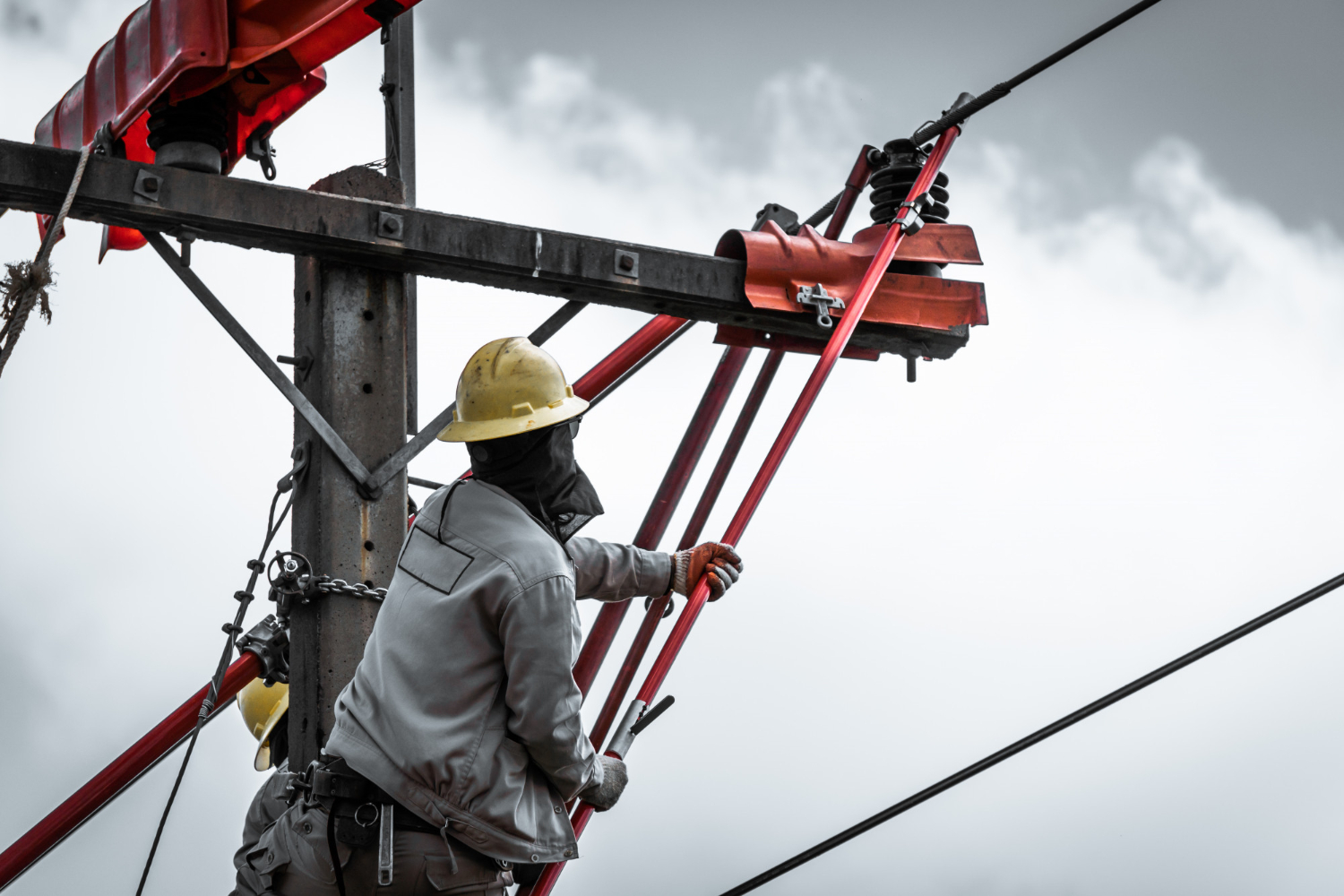

Procedimentos de seccionamento e recomposição de circuitos em redes de alta tensão (AT). Técnicas de isolamento e aterramento aplicadas para garantir a proteção contra descargas e arco elétrico. Procedimentos de seccionamento e recomposição de circuitos em redes de alta tensão (AT). Técnicas de isolamento e aterramento aplicadas para garantir a proteção contra descargas e arco elétrico.
FONTE: FPK

Curso Líder Linhas Desenergizadas

Procedimentos de seccionamento e recomposição de circuitos em redes de alta tensão (AT). Técnicas de isolamento e aterramento aplicadas para garantir a proteção contra descargas e arco elétrico.

Nome Técnico: CURSO APRIMORAMENTO PARA LÍDERES EM PROCEDIMENTOS DE DESLIGAMENTO E RELIGAMENTO DE INSTALAÇÕES ELÉTRICAS DESENERGIZADAS (LINHA MORTA)

Referência: 198558

Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

Curso Líder Linhas Desenergizadas

O Curso Líder Linhas Desenergizadas tem como objetivo capacitar profissionais para liderar e gerenciar procedimentos de desligamento e religamento de instalações elétricas desenergizadas de maneira segura, eficiente e conforme as normas técnicas e regulamentações vigentes.

Para alcançar esse propósito, o curso desenvolve competências técnicas e gerenciais, garantindo que os participantes dominem os protocolos operacionais, a gestão de riscos e a tomada de decisão estratégica em ambientes elétricos controlados. Além disso, os profissionais aprendem a aplicar corretamente os procedimentos essenciais, como seccionamento, bloqueio, teste de ausência de tensão, aterramento temporário e controle de acesso, assegurando que as atividades ocorram de forma segura e sem riscos de reenergização acidental.

Além disso, o curso destaca a importância do fortalecimento da liderança técnica e da comunicação eficaz, capacitando os líderes para coordenar operações elétricas críticas com precisão. Dessa maneira, os participantes aprendem a implementar boas práticas de segurança, garantindo a conformidade com as diretrizes normativas, como NR-10, NBR 5410 e NBR 14039. Assim, a capacitação não apenas aprimora a gestão operacional, mas também reforça a cultura de segurança e excelência no setor elétrico.

Consequentemente, os participantes se tornam capacitados para assumir responsabilidades estratégicas, garantindo operações mais seguras e eficazes. Além disso, eles desenvolvem habilidades para reduzir falhas operacionais, aumentar a confiabilidade dos sistemas elétricos e otimizar a eficiência das instalações desenergizadas. Dessa forma, a capacitação contribui diretamente para a criação de um ambiente de trabalho mais seguro, produtivo e alinhado às melhores práticas do setor.

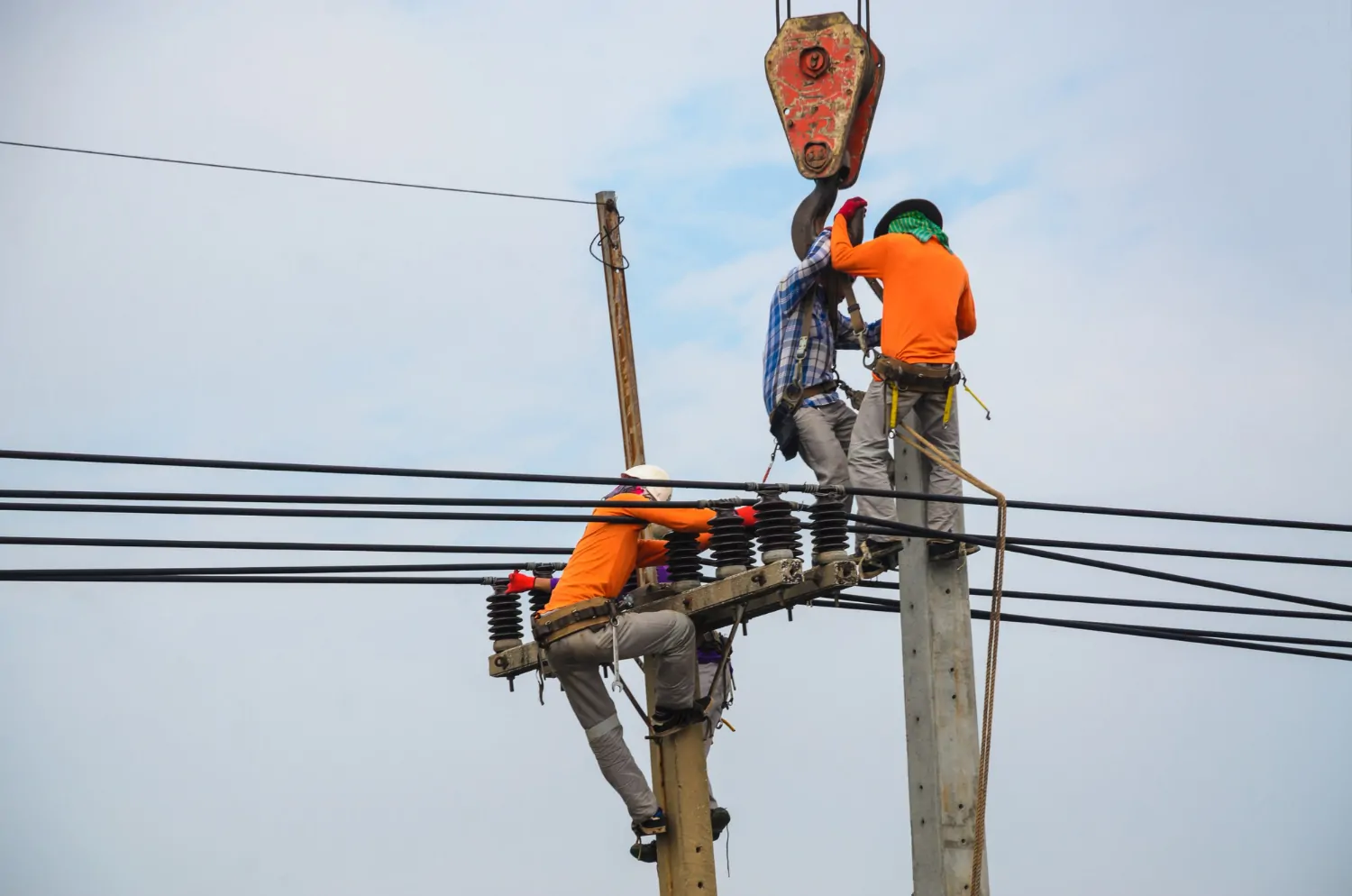

Trabalho em linha viva: técnicos realizam manutenção preventiva e corretiva em redes de distribuição. - Curso Líder Linhas Desenergizadas.
Trabalho em linha viva: técnicos realizam manutenção preventiva e corretiva em redes de distribuição.

Qual Importância do Curso Líder Linhas Desenergizadas?

O Curso Líder Linhas Desenergizadas desempenha um papel fundamental na formação de líderes capacitados. Além disso, ele assegura operações elétricas mais seguras, eficientes e alinhadas à legislação vigente, promovendo conformidade com as normas e redução de riscos operacionais.

Prevenção de Acidentes e Preservação da Vida:
Os procedimentos de desligamento e religamento de instalações elétricas exigem precisão e rigor técnico. Erros podem resultar em acidentes graves, falhas operacionais e até fatalidades. O curso capacita os participantes a identificar riscos, aplicar medidas preventivas e liderar equipes com segurança.

Conformidade com Normas e Regulamentações:
A legislação brasileira, incluindo NR-10, NR-35, NBR 5410 e NBR 14039, exige que os profissionais da área elétrica estejam devidamente treinados e qualificados. Além disso, esse curso assegura que os participantes dominem as melhores práticas, protocolos exigidos e diretrizes de segurança, reduzindo riscos legais e operacionais para empresas e profissionais.

Liderança e Gestão Eficiente:
Mais do que conhecimento técnico, a capacidade de liderar equipes em operações críticas é essencial. Portanto, o curso desenvolve competências para tomada de decisão assertiva, gerenciamento de conflitos e comunicação eficaz, garantindo que os líderes estejam preparados para responder rapidamente a imprevistos e manter a integridade das operações elétricas.

Aprimoramento da Produtividade e Redução de Custos:
Falhas no desligamento e religamento de sistemas elétricos podem resultar em tempo de inatividade excessivo, prejuízos financeiros e danos aos equipamentos. Por isso, é essencial que os profissionais estejam treinados para executar os procedimentos. Dessa forma, é possível minimizar impactos operacionais e assegurar que a operação retorne rapidamente à normalidade, evitando interrupções prolongadas e garantindo a continuidade dos processos.

Valorização Profissional e Crescimento na Carreira:
A especialização em desligamento e religamento de instalações elétricas desenergizadas fortalece a qualificação profissional, abrindo oportunidades no mercado de trabalho, elevando o nível de responsabilidade e reconhecimento dos participantes dentro de suas organizações.

Instalações Elétricas Desenergizadas: Conceito e Aplicação Técnica

Uma instalação elétrica desenergizada é aquela que não possui tensão elétrica ativa em seus circuitos, equipamentos ou componentes, garantindo que nenhuma corrente elétrica esteja circulando. Esse estado é intencional e controlado, geralmente aplicado para permitir a execução de manutenções, inspeções e intervenções técnicas com segurança.

As instalações elétricas desenergizadas correspondem a sistemas elétricos que passaram por um procedimento técnico de desligamento seguro, garantindo, assim, a ausência de tensão elétrica nos circuitos e componentes. Além disso, esse estado é intencional e controlado, permitindo a execução de manutenções, inspeções e intervenções técnicas sem risco de choque elétrico ou energização acidental.

Curso Líder Linhas Desenergizadas: Características das Instalações Elétricas Desenergizadas

Para que uma instalação elétrica seja considerada desenergizada, ela deve atender a uma série de critérios técnicos e operacionais:
Interrupção total da alimentação elétrica: garantindo que nenhuma fonte de energia esteja conectada ao circuito;
Isolamento físico dos condutores e componentes: impedindo a circulação de corrente elétrica;
Verificação da ausência de tensão: utilizando instrumentos de medição calibrados e apropriados para a classe de tensão envolvida;
Aplicação de aterramento temporário e equipotencialização: eliminando riscos de energização por indução ou descarga estática;
Implementação de bloqueios e etiquetagem (LOTO – Lockout/Tagout): para evitar reenergização acidental durante a execução dos serviços.

Instalações elétricas desenergizadas são essenciais para a segurança dos trabalhadores do setor elétrico, reduzindo riscos de choques elétricos, incêndios e danos aos equipamentos. Esse estado deve ser controlado e monitorado, pois qualquer falha na sua aplicação pode resultar em graves acidentes ou reenergização inesperada.

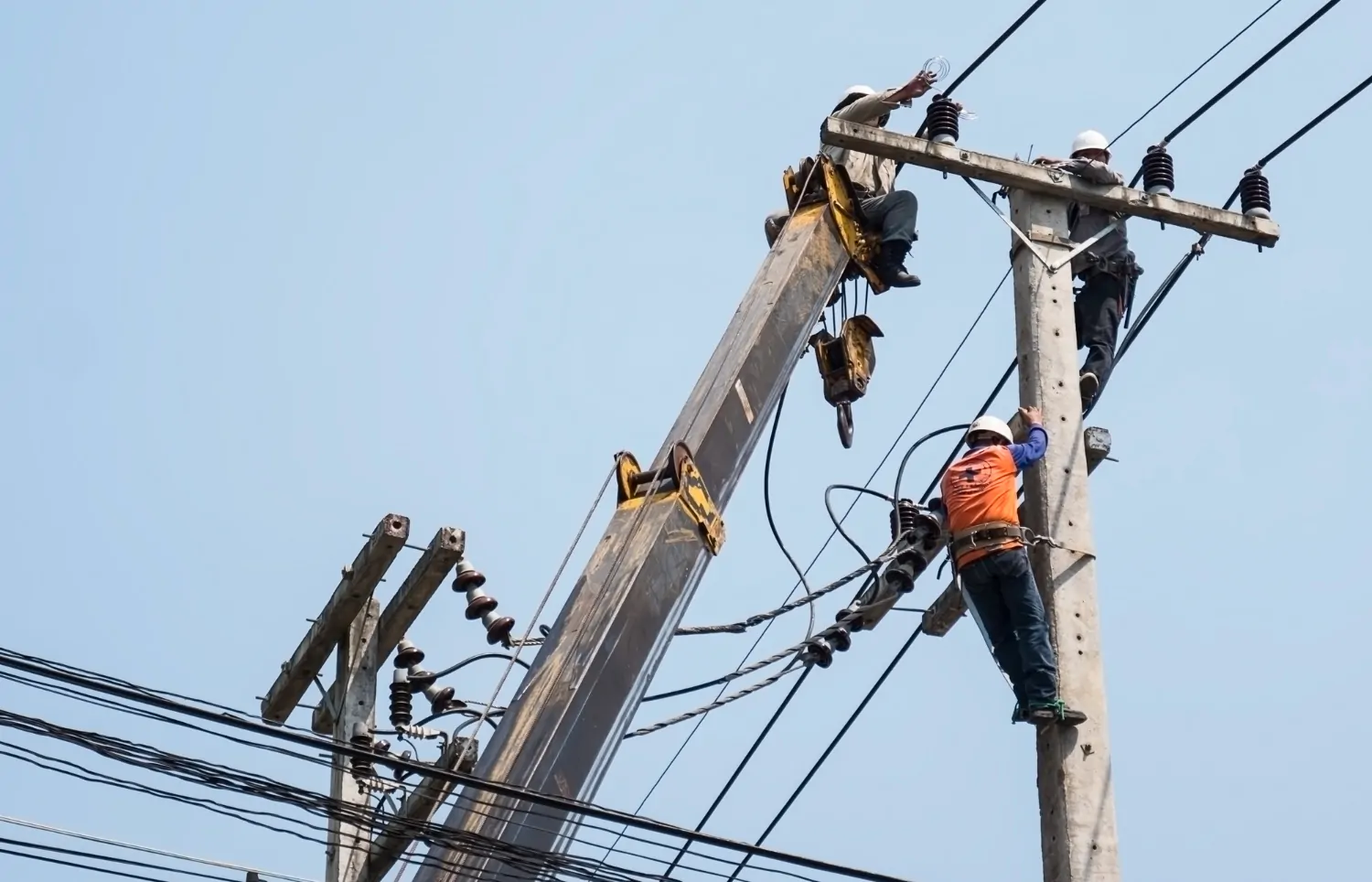

Intervenção em rede de distribuição elétrica com o uso de EPI e EPC adequados. Manutenção e substituição de isoladores em estrutura de média tensão (MT). - Curso Líder Linhas Desenergizadas.
Intervenção em rede de distribuição elétrica com o uso de EPI e EPC adequados. Manutenção e substituição de isoladores em estrutura de média tensão (MT).

Quais Procedimentos Devem ser Realizados Para Garantir o Estado Desenergizado?

Para assegurar que uma instalação elétrica esteja efetivamente desenergizada, os profissionais devem seguir um procedimento técnico rigoroso. Além disso, é fundamental evitar riscos de choques elétricos, reenergização acidental ou falhas operacionais. Dessa forma, esse processo não se limita apenas ao simples desligamento da alimentação elétrica; pelo contrário, envolve um conjunto de medidas preventivas que garantem a segurança total da área de trabalho.

Seccionamento da Fonte de Alimentação:
Desligar os dispositivos de proteção, como disjuntores e chaves seccionadoras.
Isolar completamente o circuito da fonte de energia.

Aplicação de Bloqueio e Etiquetagem (LOTO – Lockout/Tagout):
Instalar dispositivos de bloqueio para impedir reenergização acidental.
Fixar etiquetas de advertência informando sobre o desligamento.

Teste de Ausência de Tensão:
Utilizar instrumentos de medição adequados para confirmar que o circuito está sem energia.
Realizar o teste em todas as fases e pontos críticos.

Instalação de Aterramento Temporário e Equipotencialização:
Conectar os condutores ao aterramento antes de qualquer intervenção.
Garantir que todas as partes metálicas estejam no mesmo potencial elétrico.

Sinalização e Controle de Acesso:
Colocar avisos e barreiras de isolamento, evitando acesso indevido.
Restringir a entrada na zona de trabalho apenas para profissionais autorizados.

Liberação para Execução dos Trabalhos:
Conferir todas as etapas antes de iniciar as atividades.
Reforçar a comunicação entre a equipe e garantir que todos compreendam os riscos.

O processo para garantir que uma instalação elétrica esteja desenergizada vai além de simplesmente desligar a energia. Por isso, cada etapa deve ser executada com precisão, uma vez que qualquer erro pode resultar em acidentes graves. Além disso, a correta aplicação dos procedimentos de seccionamento, bloqueio, teste de ausência de tensão, aterramento temporário, sinalização e controle de acesso assegura que os profissionais possam trabalhar com total segurança. Portanto, esses cuidados previnem riscos elétricos e garantem a integridade do sistema.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Treinamento Livre Profissionalizante Noções Básicas (Não substitui Formação Acadêmica ou Ensino Técnico)

Carga horária: 40 Horas

Certificado de conclusão

Pré-Requisitos: Nível Técnico


Conteúdo Programático

Curso Líder Linhas Desenergizadas

CURSO APRIMORAMENTO PARA LÍDERES EM PROCEDIMENTOS DE DESLIGAMENTO E RELIGAMENTO DE INSTALAÇÕES ELÉTRICAS DESENERGIZADAS (LINHA MORTA)

Carga Horária Total: 40 Horas

Módulo 1 – Fundamentos e Normas Aplicáveis (6 Horas)
Princípios básicos da eletricidade aplicada ao desligamento e religamento.
Conceitos de Linha Morta: definição, riscos e aplicações.
Normas e regulamentações pertinentes:

Módulo 2 – Análise de Riscos e Medidas de Controle (6 Horas)
Identificação de riscos elétricos e medidas preventivas.
Procedimentos de bloqueio e etiquetagem (LOTO – Lockout/Tagout).
Uso adequado de EPI e EPC para operações de desligamento e religamento.
Simulações de falhas e análise de cenários de risco.

Módulo 3 – Procedimentos de Desligamento Seguro (6 Horas)
Planejamento e coordenação de desligamentos elétricos.
Passo a passo para um desligamento seguro:
Comunicação interna e externa.
Identificação de pontos de seccionamento.
Testes de ausência de tensão.
Responsabilidades do líder no processo.

Módulo 4 – Procedimentos de Religamento Seguro (6 Horas)
Critérios para inspeção prévia antes do religamento.
Sequência operacional para religamento seguro.
Controle de acesso e checagem final antes da energização.
Procedimentos pós-religamento: verificação de cargas, testes e normalização.

Módulo 5 – Gestão e Liderança em Segurança Elétrica (6 Horas)
Papel do líder na gestão de segurança elétrica.
Comunicação eficaz e alinhamento com equipes operacionais.
Tomada de decisão em situações emergenciais.
Treinamento contínuo e reciclagem de equipes.

Módulo 6 – Gestão de Ocorrências e Melhoria Contínua (10 Horas)
Investigação de incidentes elétricos: metodologias e ferramentas de análise.
Registro e comunicação de falhas no sistema elétrico.
Indicadores de desempenho em segurança elétrica e gestão de desligamentos/religamentos.
Implementação de planos de ação para redução de riscos.
Boas práticas de conformidade e auditorias internas.
Evolução tecnológica e tendências na gestão de desligamentos elétricos.

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Curso Líder Linhas Desenergizadas

Conteúdo Programático Normativo

Curso Líder Linhas Desenergizadas

CURSO APRIMORAMENTO PARA LÍDERES EM PROCEDIMENTOS DE DESLIGAMENTO E RELIGAMENTO DE INSTALAÇÕES ELÉTRICAS DESENERGIZADAS (LINHA MORTA)

Carga Horária Total: 40 Horas

Módulo 1 – Fundamentos e Normas Aplicáveis (6 Horas)
Princípios básicos da eletricidade aplicada ao desligamento e religamento.
Conceitos de Linha Morta: definição, riscos e aplicações.
Normas e regulamentações pertinentes:

Módulo 2 – Análise de Riscos e Medidas de Controle (6 Horas)
Identificação de riscos elétricos e medidas preventivas.
Procedimentos de bloqueio e etiquetagem (LOTO – Lockout/Tagout).
Uso adequado de EPI e EPC para operações de desligamento e religamento.
Simulações de falhas e análise de cenários de risco.

Módulo 3 – Procedimentos de Desligamento Seguro (6 Horas)
Planejamento e coordenação de desligamentos elétricos.
Passo a passo para um desligamento seguro:
Comunicação interna e externa.
Identificação de pontos de seccionamento.
Testes de ausência de tensão.
Responsabilidades do líder no processo.

Módulo 4 – Procedimentos de Religamento Seguro (6 Horas)
Critérios para inspeção prévia antes do religamento.
Sequência operacional para religamento seguro.
Controle de acesso e checagem final antes da energização.
Procedimentos pós-religamento: verificação de cargas, testes e normalização.

Módulo 5 – Gestão e Liderança em Segurança Elétrica (6 Horas)
Papel do líder na gestão de segurança elétrica.
Comunicação eficaz e alinhamento com equipes operacionais.
Tomada de decisão em situações emergenciais.
Treinamento contínuo e reciclagem de equipes.

Módulo 6 – Gestão de Ocorrências e Melhoria Contínua (10 Horas)
Investigação de incidentes elétricos: metodologias e ferramentas de análise.
Registro e comunicação de falhas no sistema elétrico.
Indicadores de desempenho em segurança elétrica e gestão de desligamentos/religamentos.
Implementação de planos de ação para redução de riscos.
Boas práticas de conformidade e auditorias internas.
Evolução tecnológica e tendências na gestão de desligamentos elétricos.

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Curso Líder Linhas Desenergizadas

Carga Horária

Curso Líder Linhas Desenergizadas

Participantes sem experiência:
Carga horária mínima = 80 horas/aula

Participantes com experiência:
Carga horária mínima = 40 horas/aula

Atualização (Reciclagem):
Carga horária mínima = 20 horas/aula

Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.

Curso Líder Linhas Desenergizadas

Complementos

Curso Líder Linhas Desenergizadas

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;

Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:

Comunicação eficaz e assertiva para líderes, Qual é o papel do líder, Controle emocional do líder;
Introdução à segurança com eletricidade; Riscos em instalações e serviços com eletricidade;
Organização e distribuição dos trabalhos, Medidas de Controle do Risco Elétrico, desenergização, Tomada de decisões e iniciativa;
Planejamento de tarefas ou serviços; Relacionamento interpessoal; Gerenciamento de conflitos;
Responsabilidade, Como motivar seus liderados, Comportamento adequado de um líder;
Aterramento funcional (TN / TT / IT); de proteção, temporário;
Equipotencialização, seccionamento automático da alimentação;
Dispositivos a corrente de fuga, extra baixa tensão, barreiras e invólucros;
Bloqueios e impedimentos, obstáculos e anteparos, isolamento das partes vivas;
Seccionamento, impedimento de reenergização, constatação da ausência de tensão;
Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;
Proteção dos elementos energizados existentes na zona controlada (Anexo II);
Instalação da sinalização de impedimento de reenergização;
Retirada das ferramentas, utensílios e equipamentos;
Retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização;
Remoção do aterramento temporário, da equipotencialização e das proteções adicionais;
Remoção da sinalização de impedimento de reenergização;
Destravamento, se houver, e religação dos dispositivos de seccionamento.
Normas Técnicas Brasileiras – NBR da ABNT: NBR-5410, NBR 14039 e outras;
Regulamentações do MTE, NRs;
Equipamentos de proteção individual, Rotinas de trabalho – Procedimentos;
Instalações desenergizadas, liberação para serviços, sinalização;
Proteção e combate a incêndios, noções básicas, medidas preventivas;
Métodos de extinção, prática, Acidentes de origem elétrica, Acidentes típicos
Planejamento de trabalhos com eletricidade (NR10);
Planejamento de trabalhos em plano elevado (NR35);
Utilização de equipamentos para guindar (NR12 – CESTO AÉREO);
Uso adequado, guarda e conservação de EPI e EPC’s, Comunicação via rádio;
Análise preliminar de risco – APR, Sinalização e delimitação da área
Bloqueios, testes de presença de tensão;
Análise das estruturas ou espaços adjacentes, Causas diretas e indiretas, discussão de caso, Primeiros socorros;
Noções sobre lesões, priorização do atendimento, aplicação de respiração artificial;
compressão cardio pulmonar (cardíaca) , técnicas para remoção e transporte de acidentados;
Histórico de processos relacionados, Responsabilidade Civil
Responsabilidade civil brasileira atual, As obrigações por atos ilícitos no código civil
Responsabilidade penal, Processo de responsabilidade civil, Responsabilidade civil por fato de outrem.
Fonte: NR 10

Complementos da Atividade – Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate – NBR 16710;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios – NBR 14276;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança: Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade a fim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia, Análise de Posto de Trabalho e Riscos Ergonômicos.

Curso Líder Linhas Desenergizadas

Saiba Mais

Saiba Mais: Curso Líder Linhas Desenergizadas:

5.1.1.1 Proteção por isolação das partes vivas
A isolação é destinada a impedir todo contato com as partes vivas da instalação elétrica. As partes vivas devem ser completamente recobertas por uma isolação que só possa ser removida através de sua destruição.
Observar que:
a) para os componentes montados em fábrica, a isolação deve atender às prescrições relativas a esses componentes
b) para os demais componentes, a proteção deve ser garantida por uma isolação capaz de suportar as solicitações mecânicas, químicas, elétricas e térmicas às quais possa ser submetida:
c) as tintas, vernizes, lacas e produtos análogos não são, geralmente, considerados como constituindo uma isolação suficiente no quadro da proteção contra os contatos diretos.
NOTA Quando a isolação for feita durante a execução da instalação, a qualidade desta isolação deve ser verificada através de ensaios análogos aos destinados a verificar a qualidade da isolação de equipamentos similares industrializados
5.1.1.2 Proteção por meio de barreiras ou invólucros
5.1.1.2.1 As barreiras ou os invólucros são destinados a impedir todo contato com as partes vivas da instalação elétrica, conforme a ABNT NBR IEC 60529.
5.1.1.2.2 As partes vivas devem estar no interior de invólucros ou atrás de barreiras que confiram pelo menos o grau de proteção IP3X, conforme a ABNT NBR IEC 60529.
5.1.1.2.3 As superfícies superiores das barreiras ou dos invólucros horizontais que sejam facilmente acessíveis devem atender pelo menos ao grau de proteção IP4X, conforme a ABNT NBR IEC 60529.
5.1.1.2.4 As barreiras e invólucros devem ser fixados de forma segura e possuir robustez e durabilidade suficientes para manter os graus de proteção e a apropriada separação das partes vivas nas condições normais de serviço, levando-se em conta as condições de influências externas relevantes.
5.1.1.2.5 A supressão das barreiras a abertura dos invólucros ou coberturas ou a retirada de partes dos invólucros ou coberturas não deve ser possível, a não ser.
a) com a utilização de uma chave ou de uma ferramenta e
b) após a desenergização das partes vivas protegidas por essas barreiras, invólucros ou coberturas não podendo ser restabelecida a tensão enquanto não forem recolocadas as barreiras, invólucros ou coberturas;
c) que haja interposta uma segunda barreira ou isolação que não possa ser retirada sem a desenergização das partes vivas protegidas por essas barreiras e que impeça qualquer contato com as partes vivas.
5.1.1.3 Proteção por meio de obstáculos
5.1.1.3.1 Os obstáculos são destinados a impedir os contatos fortuitos com partes vivas, mas não os contatos voluntários por uma tentativa deliberada de contorno do obstáculo.
5.1.1.3.2 Os obstáculos devem impedir:
a) uma aproximação física não intencional das partes vivas (por exemplo, por meio de corrimões ou de telas de arame);
b) contatos não intencionais com partes vivas por ocasião de operação de equipamentos sob tensão (por exemplo, por meio de telas ou painéis sobre os seccionadores).
5.1.1.3.3 Os obstáculos podem ser desmontáveis sem a ajuda de uma ferramenta ou de uma chave, entretanto, devem ser fixados de forma a impedir qualquer remoção involuntária.
5.1.1.4Proteção parcial por colocação fora de alcance
5.1.1.4.1 A colocação fora de alcance é somente destinada a impedir os contatos fortuitos com as partes vivas.
5.1.1.4.2 Quando há o espaçamento, este deve ser suficiente para que se evite que pessoas circulando nas proximidades das partes vivas em média tensão possam entrar em contato com essas partes, seja diretamente ou por intermédio de objetos que elas manipulem ou transportem.
5.1.1.4.3 Os espaçamentos mínimos previstos para instalações internas são definidos nas figuras 7-a) e 7-b) com os valores da tabela 19 e para instalações externas na figura 8 com os valores da tabela 20.
Fonte: NBR 14039

01 – URL FOTO: Licensor’s author: 3asy60lf – Freepik.com
02 – URL FOTO: Licensor’s author: jcomp – Freepik.com
03 – URL FOTO: Licensor’s author: lungwattstudio – Freepik.com

Curso Líder Linhas Desenergizadas: Consulte-nos.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Procedimentos e Aparelhos utilizados:

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Saiba Mais

Saiba Mais: Curso Líder Linhas Desenergizadas:

5.1.1.1 Proteção por isolação das partes vivas
A isolação é destinada a impedir todo contato com as partes vivas da instalação elétrica. As partes vivas devem ser completamente recobertas por uma isolação que só possa ser removida através de sua destruição.
Observar que:
a) para os componentes montados em fábrica, a isolação deve atender às prescrições relativas a esses componentes
b) para os demais componentes, a proteção deve ser garantida por uma isolação capaz de suportar as solicitações mecânicas, químicas, elétricas e térmicas às quais possa ser submetida:
c) as tintas, vernizes, lacas e produtos análogos não são, geralmente, considerados como constituindo uma isolação suficiente no quadro da proteção contra os contatos diretos.
NOTA Quando a isolação for feita durante a execução da instalação, a qualidade desta isolação deve ser verificada através de ensaios análogos aos destinados a verificar a qualidade da isolação de equipamentos similares industrializados
5.1.1.2 Proteção por meio de barreiras ou invólucros
5.1.1.2.1 As barreiras ou os invólucros são destinados a impedir todo contato com as partes vivas da instalação elétrica, conforme a ABNT NBR IEC 60529.
5.1.1.2.2 As partes vivas devem estar no interior de invólucros ou atrás de barreiras que confiram pelo menos o grau de proteção IP3X, conforme a ABNT NBR IEC 60529.
5.1.1.2.3 As superfícies superiores das barreiras ou dos invólucros horizontais que sejam facilmente acessíveis devem atender pelo menos ao grau de proteção IP4X, conforme a ABNT NBR IEC 60529.
5.1.1.2.4 As barreiras e invólucros devem ser fixados de forma segura e possuir robustez e durabilidade suficientes para manter os graus de proteção e a apropriada separação das partes vivas nas condições normais de serviço, levando-se em conta as condições de influências externas relevantes.
5.1.1.2.5 A supressão das barreiras a abertura dos invólucros ou coberturas ou a retirada de partes dos invólucros ou coberturas não deve ser possível, a não ser.
a) com a utilização de uma chave ou de uma ferramenta e
b) após a desenergização das partes vivas protegidas por essas barreiras, invólucros ou coberturas não podendo ser restabelecida a tensão enquanto não forem recolocadas as barreiras, invólucros ou coberturas;
c) que haja interposta uma segunda barreira ou isolação que não possa ser retirada sem a desenergização das partes vivas protegidas por essas barreiras e que impeça qualquer contato com as partes vivas.
5.1.1.3 Proteção por meio de obstáculos
5.1.1.3.1 Os obstáculos são destinados a impedir os contatos fortuitos com partes vivas, mas não os contatos voluntários por uma tentativa deliberada de contorno do obstáculo.
5.1.1.3.2 Os obstáculos devem impedir:
a) uma aproximação física não intencional das partes vivas (por exemplo, por meio de corrimões ou de telas de arame);
b) contatos não intencionais com partes vivas por ocasião de operação de equipamentos sob tensão (por exemplo, por meio de telas ou painéis sobre os seccionadores).
5.1.1.3.3 Os obstáculos podem ser desmontáveis sem a ajuda de uma ferramenta ou de uma chave, entretanto, devem ser fixados de forma a impedir qualquer remoção involuntária.
5.1.1.4Proteção parcial por colocação fora de alcance
5.1.1.4.1 A colocação fora de alcance é somente destinada a impedir os contatos fortuitos com as partes vivas.
5.1.1.4.2 Quando há o espaçamento, este deve ser suficiente para que se evite que pessoas circulando nas proximidades das partes vivas em média tensão possam entrar em contato com essas partes, seja diretamente ou por intermédio de objetos que elas manipulem ou transportem.
5.1.1.4.3 Os espaçamentos mínimos previstos para instalações internas são definidos nas figuras 7-a) e 7-b) com os valores da tabela 19 e para instalações externas na figura 8 com os valores da tabela 20.
Fonte: NBR 14039

01 – URL FOTO: Licensor’s author: 3asy60lf – Freepik.com
02 – URL FOTO: Licensor’s author: jcomp – Freepik.com
03 – URL FOTO: Licensor’s author: lungwattstudio – Freepik.com

Curso Líder Linhas Desenergizadas: Consulte-nos.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Procedimentos e Aparelhos utilizados:

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Complementos

Cabe à Contratante informar:
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
As cargas para teste deverão se encontrar junto de cada máquina nas capacidades de 100 e 125%; (caso a carga esteja acima ou abaixo do peso, será considerado como teste reprovado) a carga tem que ser exata!
Durante a inspeção o operador de cada máquina deverá estar de prontidão.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

UTILIZAR QUANDO NECESSÁRIO

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção  Visual (Qualitativa)

a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.

Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI  (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c)  Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 04 – Se for realizar ENSAIOS ACÚSTICOS cabe a Contratante:
a) Manter o operador sempre aposto para manipulação do equipamento;
b) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 05 – Se for realizar TESTE EM LINHA DE ANCORAGEM E POSTES DE ANCORAGEM, SISTEMA CONTRA QUEDA, SISTEMA DE ANCORAGEM EM BALANCIM FLUTUANTE cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Saco, big bag, ou contrapeso com 90 kg exatos, tem que ser pesado e registrado antes dos testes e deverá estar amarrado a linha de ancoragem;
c) Até 03 designados para jogar o contrapeso para o teste da linha de ancoragem (linha de vida);
d) Se estiver chovendo, chuviscando ou úmido não haverá testes e a logística de retorno corre por conta da Contratante;
e) O Teste é na linha de ancoragem por trecho, no repuxo da queda do contrapeso poderá romper algum poste;
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper alguns dispositivos cabendo a Contratante o ônus;
d) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Passo 07 – Se for realizar ENSAIOS ELÉTRICOS cabe a Contratante:
a) Sendo em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta;
b) Os equipamentos deverão se encontrar em local coberto, por causa dos aparelhos de inspeção;
c) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.

Saiba Mais

Saiba Mais: Curso Líder Linhas Desenergizadas:

5.1.1.1 Proteção por isolação das partes vivas
A isolação é destinada a impedir todo contato com as partes vivas da instalação elétrica. As partes vivas devem ser completamente recobertas por uma isolação que só possa ser removida através de sua destruição.
Observar que:
a) para os componentes montados em fábrica, a isolação deve atender às prescrições relativas a esses componentes
b) para os demais componentes, a proteção deve ser garantida por uma isolação capaz de suportar as solicitações mecânicas, químicas, elétricas e térmicas às quais possa ser submetida:
c) as tintas, vernizes, lacas e produtos análogos não são, geralmente, considerados como constituindo uma isolação suficiente no quadro da proteção contra os contatos diretos.
NOTA Quando a isolação for feita durante a execução da instalação, a qualidade desta isolação deve ser verificada através de ensaios análogos aos destinados a verificar a qualidade da isolação de equipamentos similares industrializados
5.1.1.2 Proteção por meio de barreiras ou invólucros
5.1.1.2.1 As barreiras ou os invólucros são destinados a impedir todo contato com as partes vivas da instalação elétrica, conforme a ABNT NBR IEC 60529.
5.1.1.2.2 As partes vivas devem estar no interior de invólucros ou atrás de barreiras que confiram pelo menos o grau de proteção IP3X, conforme a ABNT NBR IEC 60529.
5.1.1.2.3 As superfícies superiores das barreiras ou dos invólucros horizontais que sejam facilmente acessíveis devem atender pelo menos ao grau de proteção IP4X, conforme a ABNT NBR IEC 60529.
5.1.1.2.4 As barreiras e invólucros devem ser fixados de forma segura e possuir robustez e durabilidade suficientes para manter os graus de proteção e a apropriada separação das partes vivas nas condições normais de serviço, levando-se em conta as condições de influências externas relevantes.
5.1.1.2.5 A supressão das barreiras a abertura dos invólucros ou coberturas ou a retirada de partes dos invólucros ou coberturas não deve ser possível, a não ser.
a) com a utilização de uma chave ou de uma ferramenta e
b) após a desenergização das partes vivas protegidas por essas barreiras, invólucros ou coberturas não podendo ser restabelecida a tensão enquanto não forem recolocadas as barreiras, invólucros ou coberturas;
c) que haja interposta uma segunda barreira ou isolação que não possa ser retirada sem a desenergização das partes vivas protegidas por essas barreiras e que impeça qualquer contato com as partes vivas.
5.1.1.3 Proteção por meio de obstáculos
5.1.1.3.1 Os obstáculos são destinados a impedir os contatos fortuitos com partes vivas, mas não os contatos voluntários por uma tentativa deliberada de contorno do obstáculo.
5.1.1.3.2 Os obstáculos devem impedir:
a) uma aproximação física não intencional das partes vivas (por exemplo, por meio de corrimões ou de telas de arame);
b) contatos não intencionais com partes vivas por ocasião de operação de equipamentos sob tensão (por exemplo, por meio de telas ou painéis sobre os seccionadores).
5.1.1.3.3 Os obstáculos podem ser desmontáveis sem a ajuda de uma ferramenta ou de uma chave, entretanto, devem ser fixados de forma a impedir qualquer remoção involuntária.
5.1.1.4Proteção parcial por colocação fora de alcance
5.1.1.4.1 A colocação fora de alcance é somente destinada a impedir os contatos fortuitos com as partes vivas.
5.1.1.4.2 Quando há o espaçamento, este deve ser suficiente para que se evite que pessoas circulando nas proximidades das partes vivas em média tensão possam entrar em contato com essas partes, seja diretamente ou por intermédio de objetos que elas manipulem ou transportem.
5.1.1.4.3 Os espaçamentos mínimos previstos para instalações internas são definidos nas figuras 7-a) e 7-b) com os valores da tabela 19 e para instalações externas na figura 8 com os valores da tabela 20.
Fonte: NBR 14039

01 – URL FOTO: Licensor’s author: 3asy60lf – Freepik.com
02 – URL FOTO: Licensor’s author: jcomp – Freepik.com
03 – URL FOTO: Licensor’s author: lungwattstudio – Freepik.com

Curso Líder Linhas Desenergizadas: Consulte-nos.

Escopo do Serviço

Substituir:

Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:

Testes e ensaios quando contratado e pertinentes:

Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Complementos

Cabe à Contratante informar:
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
As cargas para teste deverão se encontrar junto de cada máquina nas capacidades de 100 e 125%; (caso a carga esteja acima ou abaixo do peso, será considerado como teste reprovado) a carga tem que ser exata!
Durante a inspeção o operador de cada máquina deverá estar de prontidão.

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.
