Nome Técnico: Execução do Teste de Estanqueidade de GLP (Gás Liquefeito de Petróleo) ou GN (Gás Natural) + Elaboração de Relatório Técnico e Emissão de ART
Referência: 15639
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.

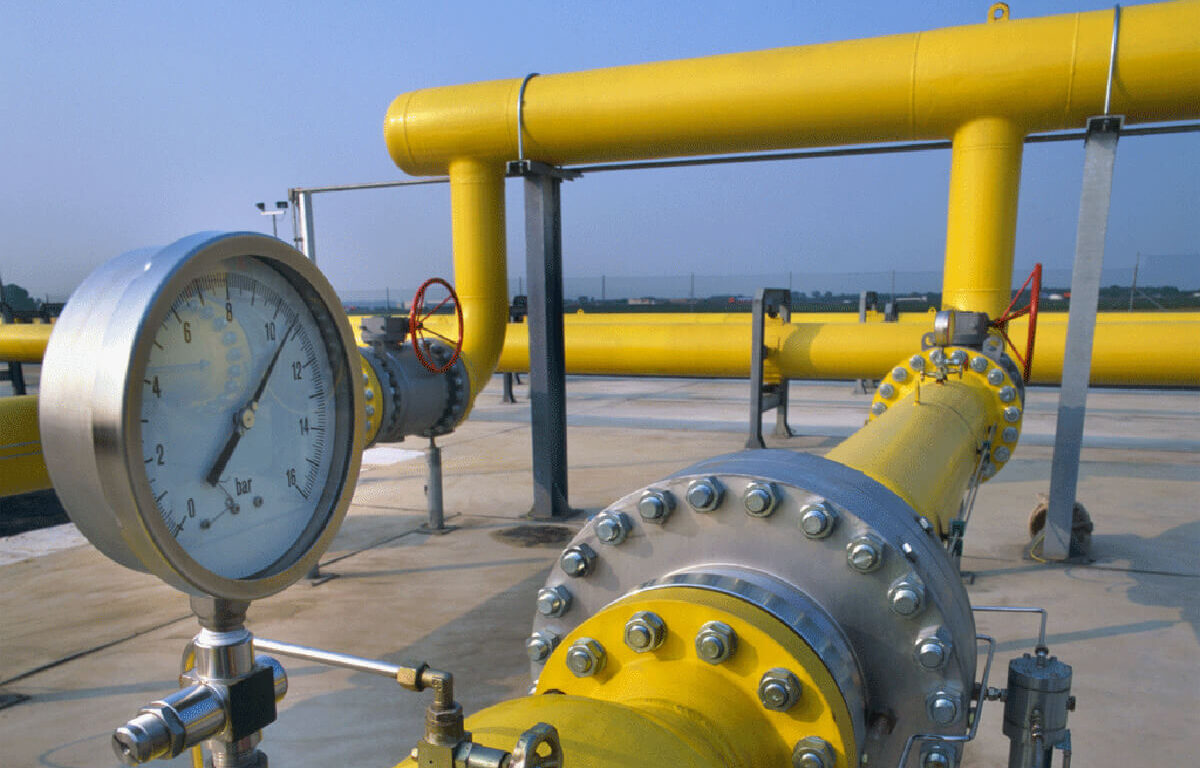

Teste de Estanqueidade GLP (Gás Liquefeito de Petróleo) ou GN (Gás Natural)
O Teste de Estanqueidade GLP – Gás Liquefeito de Petróleo, ou GN – Gás Natural visa identificar e detectar as condições de estanqueidade das redes Gás LP ou GN (Gás Natural) através de exame externo e interno quando for possível emprego de ensaios não destrutivos e teste apropriados para avaliar a integridade estrutural.
Qual a diferença entre GLP (Gás Liquefeito de Petróleo) e GN (Gás Natural)?
O Gás Liquefeito de Petróleo (GLP) se diferencia do Gás Natural (GN) por sua composição, o GLP é constituído por hidrocarbonetos na faixa do metano e do etano, enquanto o GN possui em sua formação hidrocarbonetos na faixa do propano e do butano. Ambos são usuais, mas o sistema deve ser adaptado para o bom funcionamento e prevenção de deterioração.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Levantamento de Diagnóstico Análise Qualitativa e Quantitativa Registro de Evidências Conclusão e Proposta de Melhorias Emissão de A.R.T. e/ou C.R.T.
Referências Normativas
ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.
Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.
Saiba Mais
Saiba mais: Teste de Estanqueidade GLP ou GN
O que é GLP – Gás Liquefeito de Petróleo? O GPL é o composto de gases condensáveis que estão presentes no gás natural ou dissolutos no petróleo. Na prática, podemos dizer que o GPL é a mistura dos gases butano e propano.
Popularmente conhecido como “gás de cozinha”, por causa da sua principal utilização é uma dos fragmentos mais leve do petróleo e a sua queima é muito limpa, com baixa emissão de poluentes.
O Gás Liquefeito de Petróleo, não possui cheiro em sua forma original.
Por este motivo é adicionado a ele o mercaptano, para denunciar qualquer vazamento através do odor característico e garantir a segurança da sua utilização, a instalação correta deve ser feita somente com as válvulas e mangueiras homologadas e aprovadas pela ABNT e pelo INMETRO.
O que é GN – Gás Natural? Trata-se de combustível fóssil encontrado na natureza, geralmente em reservatórios profundos do subsolo, relacionado ou não ao petróleo.
Igualmente ao petróleo, ele também é resultado da degradação da matéria orgânica tais como: Fósseis de animais e de Plantas Pré-históricas, e retirado da terra através de perfurações.
É Inodoro e incolor, de queima mais limpa que outros combustíveis, o Gás Natural é o resultado da mistura de hidrocarbonetos gasosos, principalmente o metano e etano.
13.6 Tubulações
13.6.1 Tubulações – Disposições Gerais
13.6.1.1 As empresas que possuem tubulações e sistemas de tubulações enquadradas nesta NR devem possuir um programa e um plano de inspeção que considere, no mínimo, as variáveis, condições e
premissas descritas abaixo:
a) os fluidos transportados;
b) a pressão de trabalho;
c) a temperatura de trabalho;
d) os mecanismos de danos previsíveis;
e) as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.
13.6.1.2 As tubulações ou sistemas de tubulação devem possuir dispositivos de segurança conforme os critérios do código de projeto utilizado, ou em atendimento às recomendações de estudo de análises de cenários de falhas.
13.6.1.3 As tubulações ou sistemas de tubulação devem possuir indicador de pressão de operação,
conforme definido no projeto de processo e instrumentação.
13.6.1.4 Todo estabelecimento que possua tubulações, sistemas de tubulação ou linhas deve ter a seguinte documentação devidamente atualizada:
a) especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e execução da sua inspeção;
b) fluxograma de engenharia com a identificação da linha e seus acessórios;
c) projeto de alteração ou reparo em conformidade com os itens 13.3.3.3 e 13.3.3.4;
d) relatórios de inspeção em conformidade com o item 13.6.3.9.
13.6.1.5 Os documentos referidos no item 13.6.1.4, quando inexistentes ou extraviados, devem ser reconstituídos pelo empregador, sob a responsabilidade técnica de um PH.
13.6.1.6 A documentação referida no item 13.6.1.4 deve estar sempre à disposição para fiscalização pela autoridade competente do Órgão Regional do Ministério do Trabalho, e para consulta pelos operadores,
pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo, ainda, o empregador assegurar o acesso a essa documentação à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
13.6.2 Segurança na operação de tubulações
13.6.2.1 Os dispositivos de indicação de pressão da tubulação devem ser mantidos em boas condições operacionais.
13.6.2.2 As tubulações de vapor de água e seus acessórios devem ser mantidos em boas condições operacionais, de acordo com um plano de manutenção elaborado pelo estabelecimento.
13.6.2.3 As tubulações e sistemas de tubulação devem ser identificáveis segundo padronização
formalmente instituída pelo estabelecimento, e sinalizadas conforme a Norma Regulamentadora n.º 26.
13.6.3 Inspeção de segurança de tubulações
13.6.3.1 Deve ser realizada inspeção de segurança inicial nas tubulações.
13.6.3.2 As tubulações devem ser submetidas à inspeção de segurança periódica.
13.6.3.3 Os intervalos de inspeção das tubulações devem atender aos prazos máximos da inspeção interna do vaso ou caldeira mais crítica a elas interligadas, podendo ser ampliados pelo programa de inspeção elaborado por PH, fundamentado tecnicamente com base em mecanismo de danos e na criticidade do sistema, contendo os intervalos entre estas inspeções e os exames que as compõem, desde que essa ampliação não ultrapasse o intervalo máximo de 100% (cem por cento) sobre o prazo da inspeção interna,
limitada a 10 (dez) anos.
13.6.3.4 Os intervalos de inspeção periódica da tubulação não podem exceder os prazos estabelecidos em seu programa de inspeção, consideradas as tolerâncias permitidas para as empresas com SPIE.
13.6.3.5 A critério do PH, o programa de inspeção pode ser elaborado por tubulação, linha ou por sistema.
No caso de programação por sistema, o intervalo a ser adotado deve ser correspondente ao da sua linha mais crítica.
13.6.3.6 As inspeções periódicas das tubulações devem ser constituídas de exames e análises definidas por PH, que permitam uma avaliação da sua integridade estrutural de acordo com normas e códigos aplicáveis.
13.6.3.6.1 No caso de risco à saúde e à integridade física dos trabalhadores envolvidos na execução da inspeção, a linha deve ser retirada de operação.
13.6.3.7 Deve ser realizada inspeção extraordinária nas seguintes situações:
a) sempre que a tubulação for danificada por acidente ou outra ocorrência que comprometa a segurança dos trabalhadores;
b) quando a tubulação for submetida a reparo provisório ou alterações significativas, capazes de alterar sua capacidade de contenção de fluído;
c) antes da tubulação ser recolocada em funcionamento, quando permanecer inativa por mais de 24 (vinte e quatro) meses.
13.6.3.8 A inspeção de segurança de tubulações deve ser executada sob a responsabilidade técnica de PH.
13.6.3.9 O relatório de inspeção de segurança, mencionado no item 13.6.1.4 alínea “d”, deve ser
elaborado em páginas numeradas, contendo no mínimo:
a) identificação da(s) linha(s) ou sistema de tubulação;
b) fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação;
c) tipo de inspeção executada;
d) data de início e de término da inspeção;
e) descrição das inspeções, exames e testes executados;
f) registro fotográfico da localização das anomalias significativas detectadas no exame externo da tubulação;
g) resultado das inspeções e intervenções executadas;
h) recomendações e providências necessárias;
i) parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção;
j) data prevista para a próxima inspeção de segurança;
k) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.6.3.9.1 O prazo para emissão desse relatório é de até 30 (trinta) dias para linhas individuais e de até 90 (noventa) dias para sistemas de tubulação.
13.6.3.10 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.
Fonte: NR 13.
Teste de Estanqueidade GLP o GN: Consulte-nos.
Escopo do Serviço
Teste de Estanqueidade GLP ou GN
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
Análise Preliminar de Riscos – APR;
Avaliação visual externo geral;
Análise do Projeto;
Verificação do acabamento,
Respingos de soldas:
Escorias de eletrodos;
Verificação das soldas:
Locais de ancoragem;
Guias, linhas de aquecimento agregadas a linha principal;
Verificação do sistema de tubulação:
Juntas de vedação;
Sujidades e vestígios;
Escopo;
Referências Normativas;
Termos e Definições;
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Efetuar processos e medidas de segurança antes dos testes de pressão;
Remoção de equipamentos e acessórios:
Separador de linha, purgador, controlador pneumático;
Restrição de fluxo;
Isolar do sistema e substituir por provisórias quando necessário:
Válvula de alívio e segurança;
Disco de ruptura;
Bloquear o fluido de teste com flange cego,
Tampão, raquete, bojão ou chapa de bloqueio;
Verificar na pré-operação as ligações nos limites do sistema e entrada de equipamentos;
Efetuar em todas as válvulas o teste de pressão:
Raqueteadas no flange;
Verificar a ligação da válvula com o corpo;
Linha e o engaxetamento;
Exceto válvulas de controle;
Pressurizar as válvulas de retenção;
Válvulas pressurizadas na posição aberta;
Partes estruturais ao sistema de tubulação;
Testes de pressão;
Realizar a Inspeção do sistema de suportes das tubulações com fluido de teste;
Deverá ser instalado no mínimo 02 manômetros adequados (um no ponto mais baixo e outro no ponto mais alto; que deverão ser testados, aferidos a cada 90 dias);
Tubulações novas:
Expostas sem isolamento, revestimento, pintura, sujidades
Ensaios não destrutivos;
Avaliação qualitativa;
Avaliação quantitativa;
Manutenções pontuais ou cíclicas.
Tubulações de GLP ou GN:
O Laudo de Inspeção Técnica de GLP ou GN refere-se a exigência do CB (Corpo de Bombeiros), Normas Regulamentadoras do M.T.E. e Normas Técnicas ABNT a exemplo NBR 13572/1996, – Perícia de Engenharia na Construção Civil, tem por objetivo garantir que as tubulações estão seguras;
Procedimentos fundamentais:
Encher por pressurização a tubulação que estará em teste;
Verificar se todas as conexões que estão sendo pressurizadas estão em conformidade;
Aguardar a acomodação do fluido de teste analisando a pressão interna;
Caso haja queda de pressão existe vazamento que precisa ser corrigido;
Tópicos dos procedimentos:
Ensaio de estanqueidade;
Comissionamento;
De-comissionamento;
Purga do ar com injeção de gás inerte;
Admissão de gás combustível na rede.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Teste de Estanqueidade GLP ou GN
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Teste de Estanqueidade GLP ou GN
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
Análise Preliminar de Riscos – APR;
Avaliação visual externo geral;
Análise do Projeto;
Verificação do acabamento,
Respingos de soldas:
Escorias de eletrodos;
Verificação das soldas:
Locais de ancoragem;
Guias, linhas de aquecimento agregadas a linha principal;
Verificação do sistema de tubulação:
Juntas de vedação;
Sujidades e vestígios;
Escopo;
Referências Normativas;
Termos e Definições;
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Efetuar processos e medidas de segurança antes dos testes de pressão;
Remoção de equipamentos e acessórios:
Separador de linha, purgador, controlador pneumático;
Restrição de fluxo;
Isolar do sistema e substituir por provisórias quando necessário:
Válvula de alívio e segurança;
Disco de ruptura;
Bloquear o fluido de teste com flange cego,
Tampão, raquete, bojão ou chapa de bloqueio;
Verificar na pré-operação as ligações nos limites do sistema e entrada de equipamentos;
Efetuar em todas as válvulas o teste de pressão:
Raqueteadas no flange;
Verificar a ligação da válvula com o corpo;
Linha e o engaxetamento;
Exceto válvulas de controle;
Pressurizar as válvulas de retenção;
Válvulas pressurizadas na posição aberta;
Partes estruturais ao sistema de tubulação;
Testes de pressão;
Realizar a Inspeção do sistema de suportes das tubulações com fluido de teste;
Deverá ser instalado no mínimo 02 manômetros adequados (um no ponto mais baixo e outro no ponto mais alto; que deverão ser testados, aferidos a cada 90 dias);
Tubulações novas:
Expostas sem isolamento, revestimento, pintura, sujidades
Ensaios não destrutivos;
Avaliação qualitativa;
Avaliação quantitativa;
Manutenções pontuais ou cíclicas.
Tubulações de GLP ou GN:
O Laudo de Inspeção Técnica de GLP ou GN refere-se a exigência do CB (Corpo de Bombeiros), Normas Regulamentadoras do M.T.E. e Normas Técnicas ABNT a exemplo NBR 13572/1996, – Perícia de Engenharia na Construção Civil, tem por objetivo garantir que as tubulações estão seguras;
Procedimentos fundamentais:
Encher por pressurização a tubulação que estará em teste;
Verificar se todas as conexões que estão sendo pressurizadas estão em conformidade;
Aguardar a acomodação do fluido de teste analisando a pressão interna;
Caso haja queda de pressão existe vazamento que precisa ser corrigido;
Tópicos dos procedimentos:
Ensaio de estanqueidade;
Comissionamento;
De-comissionamento;
Purga do ar com injeção de gás inerte;
Admissão de gás combustível na rede.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Teste de Estanqueidade GLP ou GN
Referencias Normativas
Teste de Estanqueidade GLP ou GN
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 13 – Caldeiras, Vasos de Pressão e Tubulações e Tanques Metálicos de Armazenamento;
NR 20 – Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis;
ABNT NBR 15571 – Ensaios não destrutivos – Estanqueidade – Detecção de vazamentos;
ABNT NBR 15358 – Redes de Distribuição para Gases Combustíveis em Instalações Comerciais e Industriais – Projeto e Execução;
ABNT NBR 13523 – Central de Gás Liquefeito de Petróleo – GLP;
ABNT NBR 15526 – Redes de Distribuição Interna para Gases Combustíveis em Instalações Residenciais e Comerciais Projeto e Execução;
ABNT NBR 14024 Central de Gás Liquefeito de Petróleo GLP, Sistema de Abastecimento a Granel;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Teste de Estanqueidade GLP ou GN
Validade
Teste de Estanqueidade GLP ou GN
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Teste de Estanqueidade GLP ou GN
Complementos
Teste de Estanqueidade GLP o GN
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Teste de Estanqueidade GLP o GN
Saiba Mais
Saiba mais: Teste de Estanqueidade GLP ou GN
O que é GLP – Gás Liquefeito de Petróleo? O GPL é o composto de gases condensáveis que estão presentes no gás natural ou dissolutos no petróleo. Na prática, podemos dizer que o GPL é a mistura dos gases butano e propano.
Popularmente conhecido como “gás de cozinha”, por causa da sua principal utilização é uma dos fragmentos mais leve do petróleo e a sua queima é muito limpa, com baixa emissão de poluentes.
O Gás Liquefeito de Petróleo, não possui cheiro em sua forma original.
Por este motivo é adicionado a ele o mercaptano, para denunciar qualquer vazamento através do odor característico e garantir a segurança da sua utilização, a instalação correta deve ser feita somente com as válvulas e mangueiras homologadas e aprovadas pela ABNT e pelo INMETRO.
O que é GN – Gás Natural? Trata-se de combustível fóssil encontrado na natureza, geralmente em reservatórios profundos do subsolo, relacionado ou não ao petróleo.
Igualmente ao petróleo, ele também é resultado da degradação da matéria orgânica tais como: Fósseis de animais e de Plantas Pré-históricas, e retirado da terra através de perfurações.
É Inodoro e incolor, de queima mais limpa que outros combustíveis, o Gás Natural é o resultado da mistura de hidrocarbonetos gasosos, principalmente o metano e etano.
13.6 Tubulações
13.6.1 Tubulações – Disposições Gerais
13.6.1.1 As empresas que possuem tubulações e sistemas de tubulações enquadradas nesta NR devem possuir um programa e um plano de inspeção que considere, no mínimo, as variáveis, condições e
premissas descritas abaixo:
a) os fluidos transportados;
b) a pressão de trabalho;
c) a temperatura de trabalho;
d) os mecanismos de danos previsíveis;
e) as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.
13.6.1.2 As tubulações ou sistemas de tubulação devem possuir dispositivos de segurança conforme os critérios do código de projeto utilizado, ou em atendimento às recomendações de estudo de análises de cenários de falhas.
13.6.1.3 As tubulações ou sistemas de tubulação devem possuir indicador de pressão de operação,
conforme definido no projeto de processo e instrumentação.
13.6.1.4 Todo estabelecimento que possua tubulações, sistemas de tubulação ou linhas deve ter a seguinte documentação devidamente atualizada:
a) especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e execução da sua inspeção;
b) fluxograma de engenharia com a identificação da linha e seus acessórios;
c) projeto de alteração ou reparo em conformidade com os itens 13.3.3.3 e 13.3.3.4;
d) relatórios de inspeção em conformidade com o item 13.6.3.9.
13.6.1.5 Os documentos referidos no item 13.6.1.4, quando inexistentes ou extraviados, devem ser reconstituídos pelo empregador, sob a responsabilidade técnica de um PH.
13.6.1.6 A documentação referida no item 13.6.1.4 deve estar sempre à disposição para fiscalização pela autoridade competente do Órgão Regional do Ministério do Trabalho, e para consulta pelos operadores,
pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo, ainda, o empregador assegurar o acesso a essa documentação à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
13.6.2 Segurança na operação de tubulações
13.6.2.1 Os dispositivos de indicação de pressão da tubulação devem ser mantidos em boas condições operacionais.
13.6.2.2 As tubulações de vapor de água e seus acessórios devem ser mantidos em boas condições operacionais, de acordo com um plano de manutenção elaborado pelo estabelecimento.
13.6.2.3 As tubulações e sistemas de tubulação devem ser identificáveis segundo padronização
formalmente instituída pelo estabelecimento, e sinalizadas conforme a Norma Regulamentadora n.º 26.
13.6.3 Inspeção de segurança de tubulações
13.6.3.1 Deve ser realizada inspeção de segurança inicial nas tubulações.
13.6.3.2 As tubulações devem ser submetidas à inspeção de segurança periódica.
13.6.3.3 Os intervalos de inspeção das tubulações devem atender aos prazos máximos da inspeção interna do vaso ou caldeira mais crítica a elas interligadas, podendo ser ampliados pelo programa de inspeção elaborado por PH, fundamentado tecnicamente com base em mecanismo de danos e na criticidade do sistema, contendo os intervalos entre estas inspeções e os exames que as compõem, desde que essa ampliação não ultrapasse o intervalo máximo de 100% (cem por cento) sobre o prazo da inspeção interna,
limitada a 10 (dez) anos.
13.6.3.4 Os intervalos de inspeção periódica da tubulação não podem exceder os prazos estabelecidos em seu programa de inspeção, consideradas as tolerâncias permitidas para as empresas com SPIE.
13.6.3.5 A critério do PH, o programa de inspeção pode ser elaborado por tubulação, linha ou por sistema.
No caso de programação por sistema, o intervalo a ser adotado deve ser correspondente ao da sua linha mais crítica.
13.6.3.6 As inspeções periódicas das tubulações devem ser constituídas de exames e análises definidas por PH, que permitam uma avaliação da sua integridade estrutural de acordo com normas e códigos aplicáveis.
13.6.3.6.1 No caso de risco à saúde e à integridade física dos trabalhadores envolvidos na execução da inspeção, a linha deve ser retirada de operação.
13.6.3.7 Deve ser realizada inspeção extraordinária nas seguintes situações:
a) sempre que a tubulação for danificada por acidente ou outra ocorrência que comprometa a segurança dos trabalhadores;
b) quando a tubulação for submetida a reparo provisório ou alterações significativas, capazes de alterar sua capacidade de contenção de fluído;
c) antes da tubulação ser recolocada em funcionamento, quando permanecer inativa por mais de 24 (vinte e quatro) meses.
13.6.3.8 A inspeção de segurança de tubulações deve ser executada sob a responsabilidade técnica de PH.
13.6.3.9 O relatório de inspeção de segurança, mencionado no item 13.6.1.4 alínea “d”, deve ser
elaborado em páginas numeradas, contendo no mínimo:
a) identificação da(s) linha(s) ou sistema de tubulação;
b) fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação;
c) tipo de inspeção executada;
d) data de início e de término da inspeção;
e) descrição das inspeções, exames e testes executados;
f) registro fotográfico da localização das anomalias significativas detectadas no exame externo da tubulação;
g) resultado das inspeções e intervenções executadas;
h) recomendações e providências necessárias;
i) parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção;
j) data prevista para a próxima inspeção de segurança;
k) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.6.3.9.1 O prazo para emissão desse relatório é de até 30 (trinta) dias para linhas individuais e de até 90 (noventa) dias para sistemas de tubulação.
13.6.3.10 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.
Fonte: NR 13.
Teste de Estanqueidade GLP o GN: Consulte-nos.
Escopo do Serviço
Teste de Estanqueidade GLP ou GN
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
Análise Preliminar de Riscos – APR;
Avaliação visual externo geral;
Análise do Projeto;
Verificação do acabamento,
Respingos de soldas:
Escorias de eletrodos;
Verificação das soldas:
Locais de ancoragem;
Guias, linhas de aquecimento agregadas a linha principal;
Verificação do sistema de tubulação:
Juntas de vedação;
Sujidades e vestígios;
Escopo;
Referências Normativas;
Termos e Definições;
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Efetuar processos e medidas de segurança antes dos testes de pressão;
Remoção de equipamentos e acessórios:
Separador de linha, purgador, controlador pneumático;
Restrição de fluxo;
Isolar do sistema e substituir por provisórias quando necessário:
Válvula de alívio e segurança;
Disco de ruptura;
Bloquear o fluido de teste com flange cego,
Tampão, raquete, bojão ou chapa de bloqueio;
Verificar na pré-operação as ligações nos limites do sistema e entrada de equipamentos;
Efetuar em todas as válvulas o teste de pressão:
Raqueteadas no flange;
Verificar a ligação da válvula com o corpo;
Linha e o engaxetamento;
Exceto válvulas de controle;
Pressurizar as válvulas de retenção;
Válvulas pressurizadas na posição aberta;
Partes estruturais ao sistema de tubulação;
Testes de pressão;
Realizar a Inspeção do sistema de suportes das tubulações com fluido de teste;
Deverá ser instalado no mínimo 02 manômetros adequados (um no ponto mais baixo e outro no ponto mais alto; que deverão ser testados, aferidos a cada 90 dias);
Tubulações novas:
Expostas sem isolamento, revestimento, pintura, sujidades
Ensaios não destrutivos;
Avaliação qualitativa;
Avaliação quantitativa;
Manutenções pontuais ou cíclicas.
Tubulações de GLP ou GN:
O Laudo de Inspeção Técnica de GLP ou GN refere-se a exigência do CB (Corpo de Bombeiros), Normas Regulamentadoras do M.T.E. e Normas Técnicas ABNT a exemplo NBR 13572/1996, – Perícia de Engenharia na Construção Civil, tem por objetivo garantir que as tubulações estão seguras;
Procedimentos fundamentais:
Encher por pressurização a tubulação que estará em teste;
Verificar se todas as conexões que estão sendo pressurizadas estão em conformidade;
Aguardar a acomodação do fluido de teste analisando a pressão interna;
Caso haja queda de pressão existe vazamento que precisa ser corrigido;
Tópicos dos procedimentos:
Ensaio de estanqueidade;
Comissionamento;
De-comissionamento;
Purga do ar com injeção de gás inerte;
Admissão de gás combustível na rede.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Teste de Estanqueidade GLP ou GN
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Teste de Estanqueidade GLP ou GN
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
Análise Preliminar de Riscos – APR;
Avaliação visual externo geral;
Análise do Projeto;
Verificação do acabamento,
Respingos de soldas:
Escorias de eletrodos;
Verificação das soldas:
Locais de ancoragem;
Guias, linhas de aquecimento agregadas a linha principal;
Verificação do sistema de tubulação:
Juntas de vedação;
Sujidades e vestígios;
Escopo;
Referências Normativas;
Termos e Definições;
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Efetuar processos e medidas de segurança antes dos testes de pressão;
Remoção de equipamentos e acessórios:
Separador de linha, purgador, controlador pneumático;
Restrição de fluxo;
Isolar do sistema e substituir por provisórias quando necessário:
Válvula de alívio e segurança;
Disco de ruptura;
Bloquear o fluido de teste com flange cego,
Tampão, raquete, bojão ou chapa de bloqueio;
Verificar na pré-operação as ligações nos limites do sistema e entrada de equipamentos;
Efetuar em todas as válvulas o teste de pressão:
Raqueteadas no flange;
Verificar a ligação da válvula com o corpo;
Linha e o engaxetamento;
Exceto válvulas de controle;
Pressurizar as válvulas de retenção;
Válvulas pressurizadas na posição aberta;
Partes estruturais ao sistema de tubulação;
Testes de pressão;
Realizar a Inspeção do sistema de suportes das tubulações com fluido de teste;
Deverá ser instalado no mínimo 02 manômetros adequados (um no ponto mais baixo e outro no ponto mais alto; que deverão ser testados, aferidos a cada 90 dias);
Tubulações novas:
Expostas sem isolamento, revestimento, pintura, sujidades
Ensaios não destrutivos;
Avaliação qualitativa;
Avaliação quantitativa;
Manutenções pontuais ou cíclicas.
Tubulações de GLP ou GN:
O Laudo de Inspeção Técnica de GLP ou GN refere-se a exigência do CB (Corpo de Bombeiros), Normas Regulamentadoras do M.T.E. e Normas Técnicas ABNT a exemplo NBR 13572/1996, – Perícia de Engenharia na Construção Civil, tem por objetivo garantir que as tubulações estão seguras;
Procedimentos fundamentais:
Encher por pressurização a tubulação que estará em teste;
Verificar se todas as conexões que estão sendo pressurizadas estão em conformidade;
Aguardar a acomodação do fluido de teste analisando a pressão interna;
Caso haja queda de pressão existe vazamento que precisa ser corrigido;
Tópicos dos procedimentos:
Ensaio de estanqueidade;
Comissionamento;
De-comissionamento;
Purga do ar com injeção de gás inerte;
Admissão de gás combustível na rede.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Teste de Estanqueidade GLP ou GN
Validade
Teste de Estanqueidade GLP ou GN
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Teste de Estanqueidade GLP ou GN
Complementos
Teste de Estanqueidade GLP o GN
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Teste de Estanqueidade GLP o GN
Saiba Mais
Saiba mais: Teste de Estanqueidade GLP ou GN
O que é GLP – Gás Liquefeito de Petróleo? O GPL é o composto de gases condensáveis que estão presentes no gás natural ou dissolutos no petróleo. Na prática, podemos dizer que o GPL é a mistura dos gases butano e propano.
Popularmente conhecido como “gás de cozinha”, por causa da sua principal utilização é uma dos fragmentos mais leve do petróleo e a sua queima é muito limpa, com baixa emissão de poluentes.
O Gás Liquefeito de Petróleo, não possui cheiro em sua forma original.
Por este motivo é adicionado a ele o mercaptano, para denunciar qualquer vazamento através do odor característico e garantir a segurança da sua utilização, a instalação correta deve ser feita somente com as válvulas e mangueiras homologadas e aprovadas pela ABNT e pelo INMETRO.
O que é GN – Gás Natural? Trata-se de combustível fóssil encontrado na natureza, geralmente em reservatórios profundos do subsolo, relacionado ou não ao petróleo.
Igualmente ao petróleo, ele também é resultado da degradação da matéria orgânica tais como: Fósseis de animais e de Plantas Pré-históricas, e retirado da terra através de perfurações.
É Inodoro e incolor, de queima mais limpa que outros combustíveis, o Gás Natural é o resultado da mistura de hidrocarbonetos gasosos, principalmente o metano e etano.
13.6 Tubulações
13.6.1 Tubulações – Disposições Gerais
13.6.1.1 As empresas que possuem tubulações e sistemas de tubulações enquadradas nesta NR devem possuir um programa e um plano de inspeção que considere, no mínimo, as variáveis, condições e
premissas descritas abaixo:
a) os fluidos transportados;
b) a pressão de trabalho;
c) a temperatura de trabalho;
d) os mecanismos de danos previsíveis;
e) as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.
13.6.1.2 As tubulações ou sistemas de tubulação devem possuir dispositivos de segurança conforme os critérios do código de projeto utilizado, ou em atendimento às recomendações de estudo de análises de cenários de falhas.
13.6.1.3 As tubulações ou sistemas de tubulação devem possuir indicador de pressão de operação,
conforme definido no projeto de processo e instrumentação.
13.6.1.4 Todo estabelecimento que possua tubulações, sistemas de tubulação ou linhas deve ter a seguinte documentação devidamente atualizada:
a) especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e execução da sua inspeção;
b) fluxograma de engenharia com a identificação da linha e seus acessórios;
c) projeto de alteração ou reparo em conformidade com os itens 13.3.3.3 e 13.3.3.4;
d) relatórios de inspeção em conformidade com o item 13.6.3.9.
13.6.1.5 Os documentos referidos no item 13.6.1.4, quando inexistentes ou extraviados, devem ser reconstituídos pelo empregador, sob a responsabilidade técnica de um PH.
13.6.1.6 A documentação referida no item 13.6.1.4 deve estar sempre à disposição para fiscalização pela autoridade competente do Órgão Regional do Ministério do Trabalho, e para consulta pelos operadores,
pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo, ainda, o empregador assegurar o acesso a essa documentação à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
13.6.2 Segurança na operação de tubulações
13.6.2.1 Os dispositivos de indicação de pressão da tubulação devem ser mantidos em boas condições operacionais.
13.6.2.2 As tubulações de vapor de água e seus acessórios devem ser mantidos em boas condições operacionais, de acordo com um plano de manutenção elaborado pelo estabelecimento.
13.6.2.3 As tubulações e sistemas de tubulação devem ser identificáveis segundo padronização
formalmente instituída pelo estabelecimento, e sinalizadas conforme a Norma Regulamentadora n.º 26.
13.6.3 Inspeção de segurança de tubulações
13.6.3.1 Deve ser realizada inspeção de segurança inicial nas tubulações.
13.6.3.2 As tubulações devem ser submetidas à inspeção de segurança periódica.
13.6.3.3 Os intervalos de inspeção das tubulações devem atender aos prazos máximos da inspeção interna do vaso ou caldeira mais crítica a elas interligadas, podendo ser ampliados pelo programa de inspeção elaborado por PH, fundamentado tecnicamente com base em mecanismo de danos e na criticidade do sistema, contendo os intervalos entre estas inspeções e os exames que as compõem, desde que essa ampliação não ultrapasse o intervalo máximo de 100% (cem por cento) sobre o prazo da inspeção interna,
limitada a 10 (dez) anos.
13.6.3.4 Os intervalos de inspeção periódica da tubulação não podem exceder os prazos estabelecidos em seu programa de inspeção, consideradas as tolerâncias permitidas para as empresas com SPIE.
13.6.3.5 A critério do PH, o programa de inspeção pode ser elaborado por tubulação, linha ou por sistema.
No caso de programação por sistema, o intervalo a ser adotado deve ser correspondente ao da sua linha mais crítica.
13.6.3.6 As inspeções periódicas das tubulações devem ser constituídas de exames e análises definidas por PH, que permitam uma avaliação da sua integridade estrutural de acordo com normas e códigos aplicáveis.
13.6.3.6.1 No caso de risco à saúde e à integridade física dos trabalhadores envolvidos na execução da inspeção, a linha deve ser retirada de operação.
13.6.3.7 Deve ser realizada inspeção extraordinária nas seguintes situações:
a) sempre que a tubulação for danificada por acidente ou outra ocorrência que comprometa a segurança dos trabalhadores;
b) quando a tubulação for submetida a reparo provisório ou alterações significativas, capazes de alterar sua capacidade de contenção de fluído;
c) antes da tubulação ser recolocada em funcionamento, quando permanecer inativa por mais de 24 (vinte e quatro) meses.
13.6.3.8 A inspeção de segurança de tubulações deve ser executada sob a responsabilidade técnica de PH.
13.6.3.9 O relatório de inspeção de segurança, mencionado no item 13.6.1.4 alínea “d”, deve ser
elaborado em páginas numeradas, contendo no mínimo:
a) identificação da(s) linha(s) ou sistema de tubulação;
b) fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação;
c) tipo de inspeção executada;
d) data de início e de término da inspeção;
e) descrição das inspeções, exames e testes executados;
f) registro fotográfico da localização das anomalias significativas detectadas no exame externo da tubulação;
g) resultado das inspeções e intervenções executadas;
h) recomendações e providências necessárias;
i) parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção;
j) data prevista para a próxima inspeção de segurança;
k) nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.6.3.9.1 O prazo para emissão desse relatório é de até 30 (trinta) dias para linhas individuais e de até 90 (noventa) dias para sistemas de tubulação.
13.6.3.10 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.
Fonte: NR 13.
Teste de Estanqueidade GLP o GN: Consulte-nos.
