Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES ENSAIOS E AVALIAÇÃO QUANTITATIVA DE PONTE ROLANTE – NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 783
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Laudo Ponte Rolante
O Laudo de Ponte Rolante tem como objetivo avaliar as condições estruturais, mecânicas, elétricas e operacionais do equipamento. Ele verifica sua integridade, desempenho e conformidade com os requisitos técnicos aplicáveis. Além disso, a inspeção identifica desgastes, deformações, falhas, corrosão, folgas, problemas nos sistemas de elevação, translação e dispositivos de segurança. Esses problemas podem comprometer a operação.
Dessa forma, o laudo auxilia na prevenção de acidentes, na proteção dos trabalhadores e na preservação do patrimônio da empresa. Além disso, fornece subsídios para manutenção, adequações técnicas, auditorias e fiscalizações. Como consequência, contribui para a tomada de decisões relacionadas à continuidade segura das operações de movimentação e içamento de cargas.

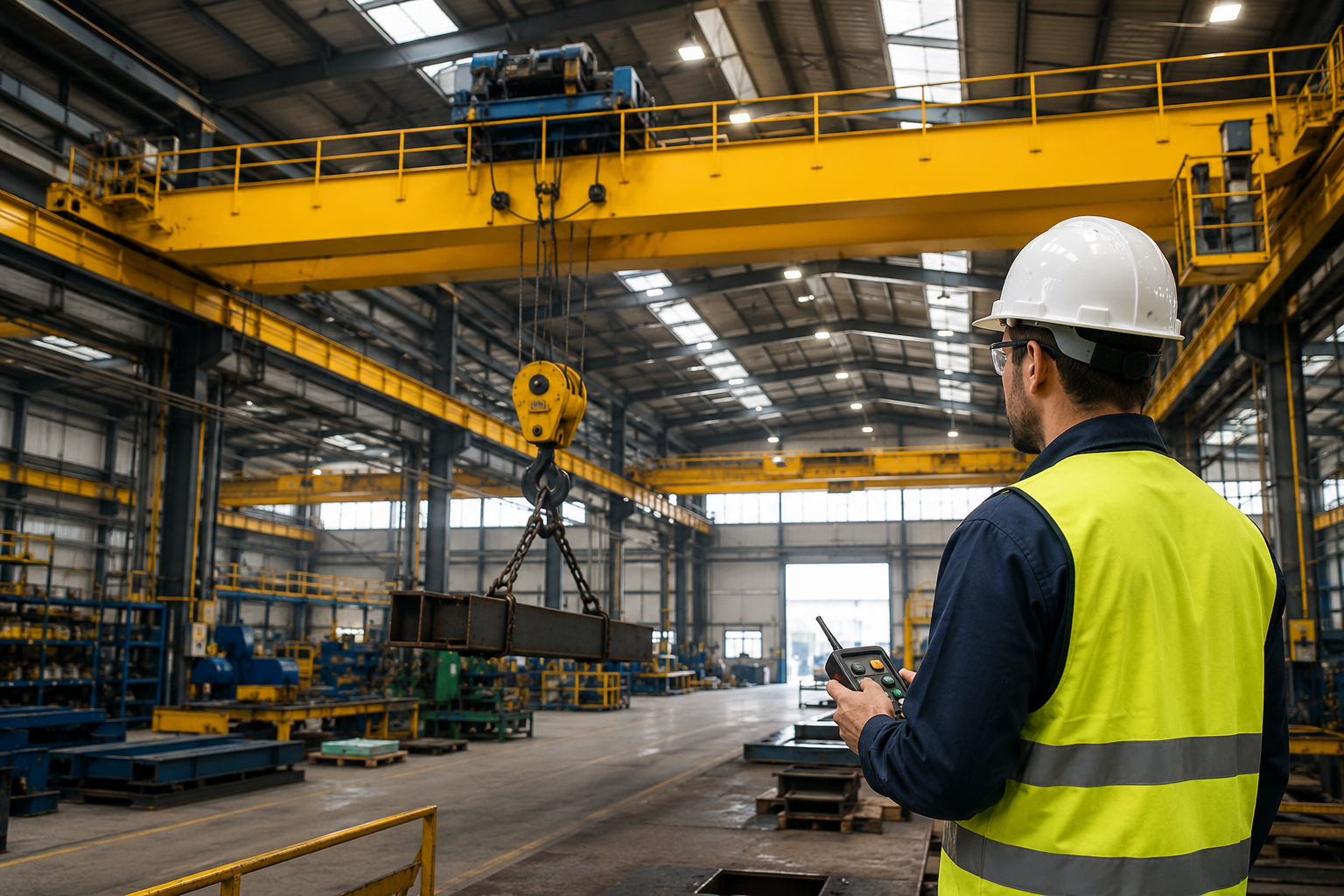

Avaliação operacional da ponte rolante durante movimentação de carga, garantindo segurança, estabilidade e desempenho dos sistemas de içamento.
O que é uma Ponte Rolante?
A Ponte Rolante é um equipamento de movimentação de cargas utilizado para transportar, elevar, baixar e posicionar materiais pesados dentro de instalações industriais, galpões, centros logísticos, siderúrgicas, metalúrgicas e diversos ambientes produtivos. Sua estrutura é composta por uma ponte que se desloca sobre trilhos elevados. Isso permite a movimentação da carga nos sentidos longitudinal e transversal. Além disso, existe a elevação por meio de talhas ou guinchos.
Além disso, a Ponte Rolante proporciona maior agilidade, precisão e segurança nas operações de içamento e transporte de materiais. Ela reduz o esforço manual e aumenta a produtividade. Dependendo da aplicação, o equipamento pode movimentar desde pequenas peças até cargas com dezenas ou centenas de toneladas. Por esse motivo, é amplamente utilizado em processos industriais que exigem movimentação frequente de cargas pesadas.
Quais são os principais dispositivos de segurança presentes em uma Ponte Rolante e como eles contribuem para a proteção das operações de movimentação de cargas?
Os principais dispositivos de segurança de uma Ponte Rolante têm a função de prevenir acidentes, proteger os operadores e garantir a integridade das cargas e da estrutura do equipamento. Entre os mais importantes estão o limitador de carga, que impede operações acima da capacidade nominal. Além disso, há o limitador de fim de curso de elevação, que evita que o gancho ultrapasse os limites de operação. Também existem freios de segurança, dispositivos de parada de emergência, alarmes sonoros e visuais. Existem ainda sensores de posicionamento e chaves fim de curso de translação e deslocamento.
Além disso, muitas pontes rolantes possuem sistemas de proteção elétrica, dispositivos contra colisão, travas mecânicas, proteções para cabos de aço e monitoramento eletrônico dos componentes críticos. Quando inspecionados e mantidos adequadamente, esses dispositivos reduzem significativamente os riscos de queda de cargas, colisões e danos estruturais. Também diminuem acidentes envolvendo trabalhadores durante as operações de movimentação e içamento.
Onde as Pontes Rolantes são mais utilizadas?
As Pontes Rolantes são amplamente utilizadas em ambientes industriais que demandam a movimentação frequente de cargas pesadas e volumosas. Entre os principais locais de aplicação estão indústrias metalúrgicas, siderúrgicas, automobilísticas, estaleiros, fundições, fábricas de máquinas e equipamentos, centros logísticos, armazéns, portos, terminais de cargas e plantas de geração de energia. Em todos esses ambientes, o equipamento facilita o transporte seguro de materiais entre diferentes etapas do processo produtivo.
Além disso, oficinas de manutenção, galpões industriais, usinas, mineradoras e empresas de construção pesada utilizam amplamente as Pontes Rolantes para movimentar e posicionar cargas com segurança e eficiência. Nesses locais, o içamento manual seria inviável ou inseguro. Sua capacidade de movimentar cargas com precisão, rapidez e segurança torna esse equipamento essencial para aumentar a produtividade. Também contribui para reduzir os riscos operacionais em diversas atividades industriais.

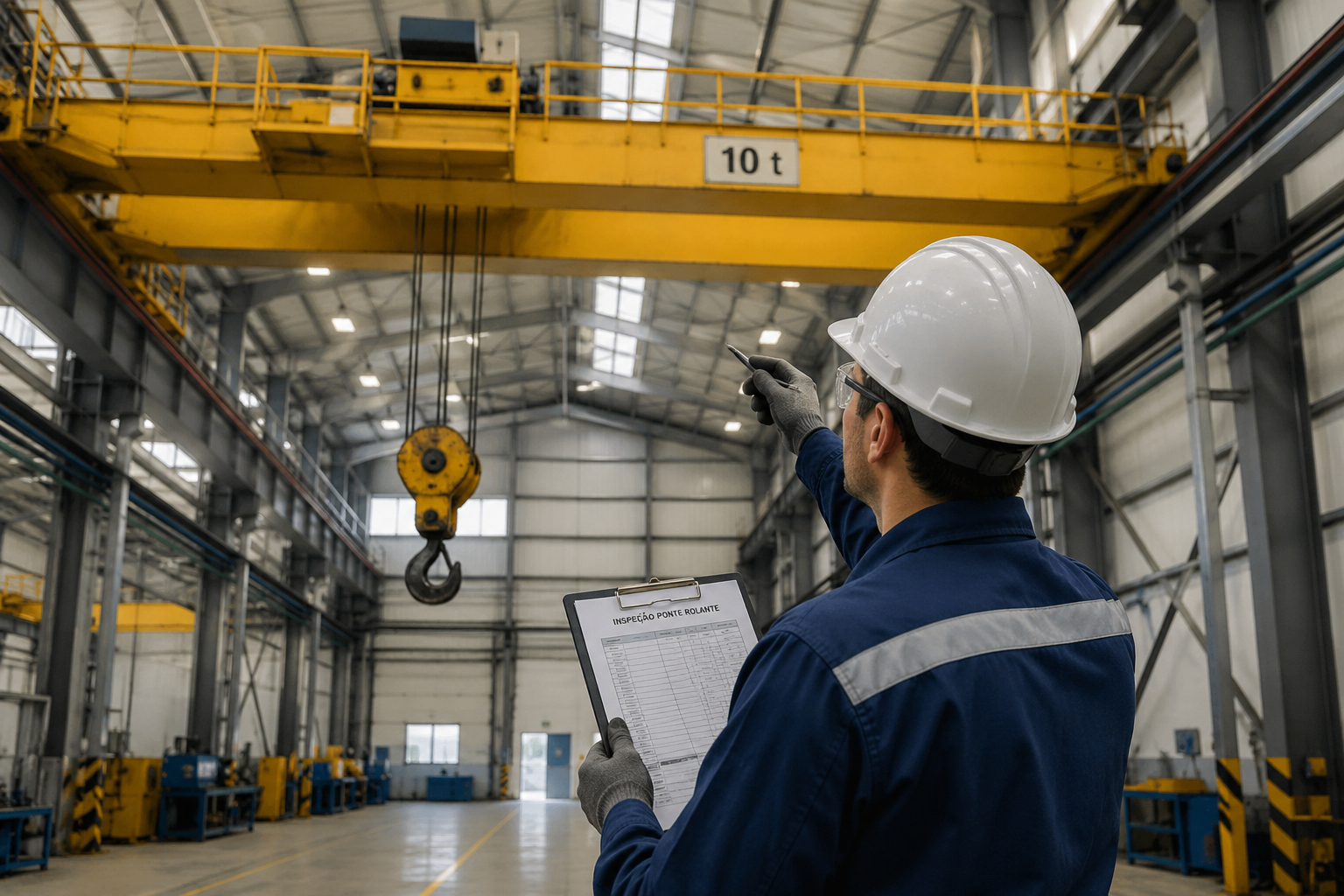

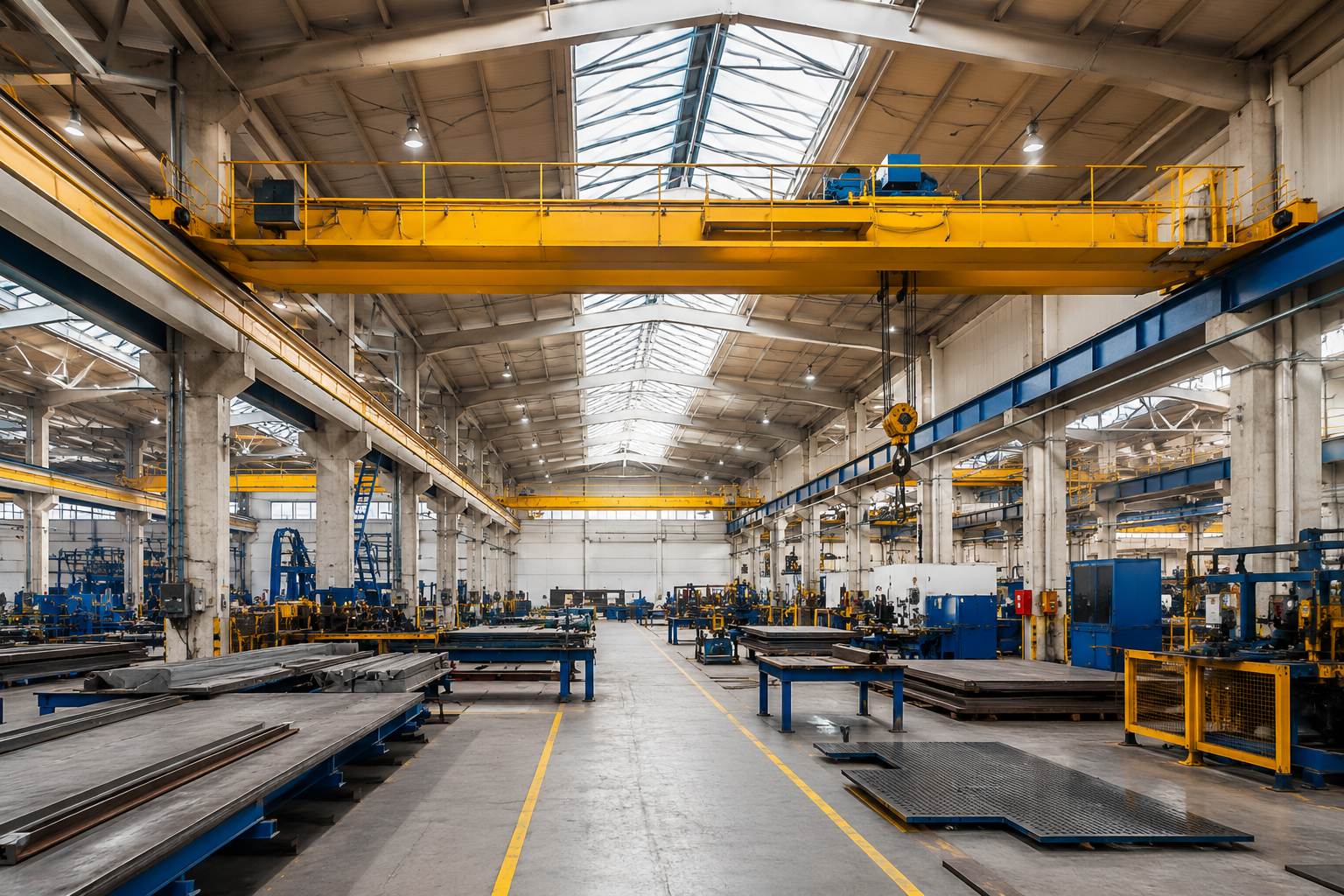

Inspeção técnica em ponte rolante para verificação das condições estruturais, componentes de elevação e conformidade operacional do equipamento.
Quais são os principais sinais de falha em uma Ponte Rolante e como identificá-los antes que comprometam a segurança das operações?
Os principais sinais de falha em uma Ponte Rolante incluem ruídos anormais, vibrações excessivas, movimentos irregulares, desalinhamentos, trancos durante a operação, superaquecimento de motores e desgaste visível em componentes mecânicos. Além disso, cabos de aço com fios rompidos, ganchos deformados, vazamentos de óleo, freios com baixa eficiência e falhas nos comandos elétricos indicam a necessidade de inspeção e manutenção imediata.
Da mesma forma, a atuação incorreta dos dispositivos de segurança, a presença de corrosão, trincas estruturais, parafusos soltos e desgaste em rodas, trilhos e engrenagens podem comprometer a integridade do equipamento. Identificar esses sinais precocemente permite corrigir problemas antes que evoluam para falhas graves. Isso reduz riscos de acidentes, interrupções operacionais e danos às cargas movimentadas.
Qual a importância do Laudo de Ponte Rolante e como ele contribui para a segurança dos trabalhadores e das operações de movimentação de cargas?
O Laudo de Ponte Rolante é fundamental para verificar as condições de segurança, integridade estrutural e desempenho operacional do equipamento. Ele identifica falhas, desgastes e não conformidades que possam comprometer sua utilização. Além disso, o documento fornece informações técnicas para a tomada de decisões relacionadas à manutenção, reparos e adequações. Com isso, ele contribui para a prevenção de acidentes e para a continuidade segura das operações de movimentação de cargas.
Do ponto de vista legal e técnico, o laudo auxilia a empresa no atendimento aos requisitos de segurança aplicáveis e demonstra que o equipamento passou por avaliação realizada por profissional habilitado. Entre as principais referências normativas destaca-se a ABNT NBR 8400, que estabelece critérios para projeto e dimensionamento de equipamentos de levantamento de cargas. Além disso, a NR 11 define requisitos de segurança para operações envolvendo equipamentos de movimentação de materiais.
Laudo Ponte Rolante
EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES ENSAIOS E AVALIAÇÃO QUANTITATIVA DE PONTE ROLANTE – NR 12, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
OBJETIVO DO SERVIÇO
Garantir que a execução da inspeção técnica de ponte rolante seja realizada de forma sistemática, segura e conforme requisitos legais e técnicos, visando identificar e registrar o estado estrutural, mecânico, elétrico e operacional do equipamento, de acordo com a NR 12 e demais normas aplicáveis. O objetivo final é assegurar a integridade física dos trabalhadores, a confiabilidade do equipamento e a conformidade legal, por meio da elaboração de relatório técnico conclusivo e da emissão da Anotação de Responsabilidade Técnica (ART), conferindo validade jurídica ao processo e servindo como base para ações corretivas e preventivas.
Planejamento e Preparação
Levantamento preliminar de informações técnicas do equipamento (fabricante, modelo, ano, capacidade nominal, número de série).
Coleta de manuais, certificados e relatórios anteriores de inspeção.
Definição do escopo da inspeção de acordo com a aplicação e criticidade operacional da ponte rolante.
Emissão de cronograma de execução e plano de segurança para a inspeção.
Inspeção Visual e Estrutural
Avaliação de vigas principais, cabeceiras, trilhos, soldas e elementos estruturais quanto a trincas, corrosão, deformações e desgastes.
Conferência de alinhamento e fixação da estrutura.
Inspeção de trilhos e fixações quanto a nivelamento, desgaste e folgas.
Inspeção Mecânica
Verificação de cabos de aço (diâmetro, desgaste, corrosão, empenamento, arames rompidos) e polias.
Avaliação de ganchos (abertura, deformações, trincas, marcação de carga segura).
Conferência de freios, redutores, rolamentos, engrenagens e lubrificação.
Análise dos limitadores mecânicos e dispositivos de parada.
Inspeção Elétrica e de Controle
Avaliação de motores, painéis, comandos e cabos elétricos quanto a integridade, conexões, isolação e aterramento.
Teste de dispositivos de segurança elétrica conforme NR 10 e NR 12.
Funcionamento de botoeiras, controles remotos, inversores e sistemas de comando.
Inspeção Funcional e Testes Operacionais
Testes de movimentação em todas as direções (translação, elevação e giro).
Avaliação de suavidade, ruídos anormais e resposta dos comandos.
Ensaio de carga (estático e dinâmico) conforme capacidade nominal.
Validação dos dispositivos de segurança e de parada de emergência.
Análise de Conformidade Normativa
Comparação dos resultados obtidos com os requisitos estabelecidos em normas técnicas e regulamentadoras.
Registro fotográfico das não conformidades.
Emissão de recomendações para correções e melhorias.
Elaboração do Relatório Técnico
Identificação do equipamento e local de instalação.
Descrição detalhada das verificações, testes e medições realizadas.
Registro de não conformidades, riscos e recomendações.
Classificação de criticidade das falhas.
Anexos fotográficos e esquemas, quando aplicável.
Emissão da ART – Anotação de Responsabilidade Técnica
Registro da execução da inspeção no Conselho Regional de Engenharia e Agronomia (CREA).
Inclusão dos dados da inspeção, responsável técnico e empresa contratante.
Garantia de validade legal do laudo técnico.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
Sim. E é obrigatório se você quer laudo sério. Eis os testes, ensaios e avaliações quantitativas aplicáveis à inspeção técnica de ponte rolante (NR 12), organizados por disciplina:
Estrutural & Integridade
Exame visual qualificado com critério de aceitação e registro fotográfico (trincas, corrosão, empenos, soldas).
Líquido penetrante (LP) ou partícula magnética (PM) em ganchos, soldas críticas e pontos de alta tensão.
Ultrassom (UT/PAUT) em juntas soldadas selecionadas (quando aplicável por histórico/criticidade).
Medição de flecha/deflexão de viga durante ensaio de carga (comparar com limite normativo/projeto).
Verificação dimensional de trilhos (bitola, nivelamento, paralelismo, retidão) conforme tolerâncias de referência.
Cabos de Aço, Polias e Gancho
Medição de diâmetro do cabo e redução percentual vs. nominal.
Contagem de arames rompidos por passo e avaliação de corrosão (critérios ISO 4309/ equivalente).
Perfil e desgaste de canais de polias (calibradores/paquímetro).
Abertura do gancho (throat opening), deformação (giro/distorção) e integridade do trava de segurança.
Ensaio não destrutivo no corpo do gancho (PM/LP), conforme necessidade.
Mecânico & Frenagem
Eficiência dos freios (tempo e distância de parada sob carga e sem carga).
Backlash/jogo em redutores e vazão/pressão (se hidráulico).
Vibração & ruído dos conjuntos rotativos (padrões de severidade comparativos).
Velocidades de translação/elevação medidas e comparadas à placa de dados.
Elétrico & Controle (NR 10 + projeto)
Resistência de isolamento (megger) de motores/circuitos (comparar com valores mínimos do fabricante/classe do equipamento).
Continuidade e resistência de aterramento do conjunto e trilhos energizados.
Funcionamento e calibração de inversores/soft-starters, encoders, chaves fim de curso e parada de emergência.
Integridade de cabos, calhas e barramentos (termografia é recomendável para pontos quentes).
Dispositivos de Segurança & Limitação
Limitador de carga (load limiter): calibração e verificação com carga conhecida.
Chaves fim de curso (elevação, translação, carro/ponte): atuação e repetibilidade.
Intertravamentos, cortinas/cercas/NR 12, e sistemas de retenção: teste funcional.
Botão de emergência: parada segura em todos os modos.
Ensaios de Carga (obrigatórios)
Ensaio estático: aplicação de carga de prova (tipicamente acima da nominal conforme norma/projeto) com medição de flecha e verificação de deformação permanente (não pode haver).
Ensaio dinâmico: movimentação com carga nominal em todos os eixos, avaliação de estabilidade, frenagem, aquecimento anormal e resposta de comandos.
Teste de sobrevelocidade/anti-queda (quando aplicável ao sistema).
Geometria de Pista e Alinhamento
Nivelamento e paralelismo de trilhos, desalinhamento longitudinal/transversal, excentricidade de rodas, calibração de bitola da ponte e carro.
Análise de descarrilamento potencial (altura de guarda-roda, folgas e batentes).
Ambientais & Ergonomia Operacional
Nível de ruído na posição do operador e áreas adjacentes (comparativo com limites ocupacionais).
Iluminação em postos de operação e rota de inspeção.
Força/ergonomia de botoeiras e joysticks, legibilidade de HMI.
Documental & Rastreabilidade
Conferência de placa de identificação, capacidade e classe de serviço.
Validade de certificados de cabo, gancho e componentes críticos.
Plano de manutenção e registros de inspeções anteriores (tendência de falhas).
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
