Nome Técnico: EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO EM GANCHOS GANCHOS – EQUIPAMENTOS DE ELEVAÇÃO E MOVIMENTAÇÃO DE CARGA, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Referência: 76487
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.

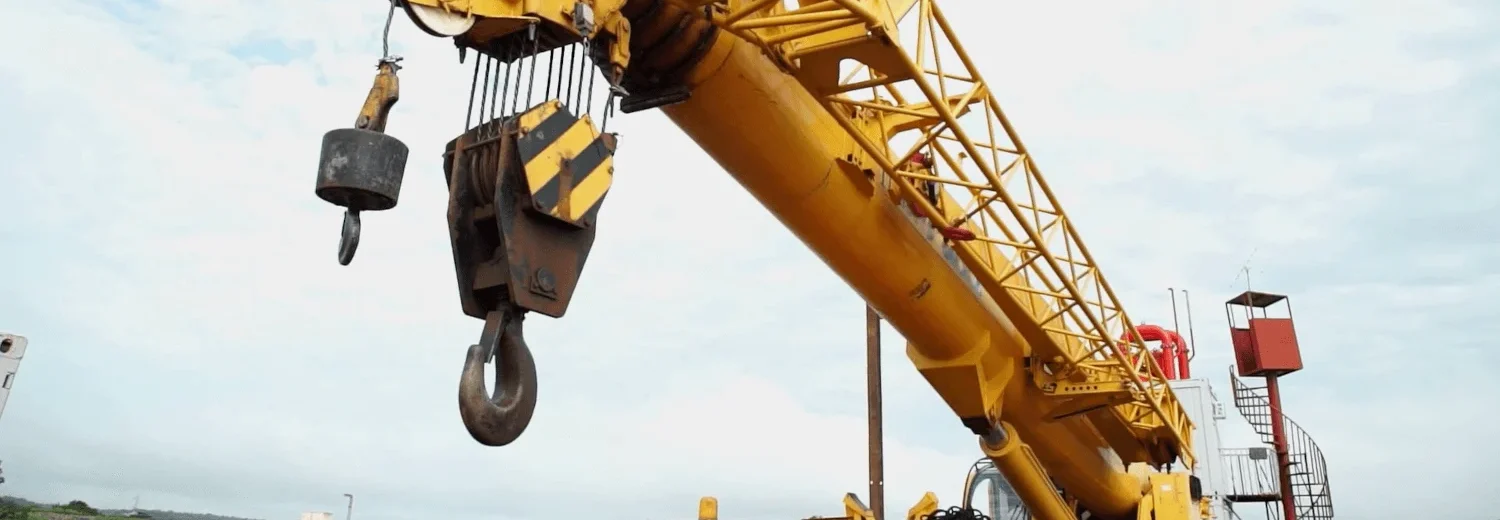

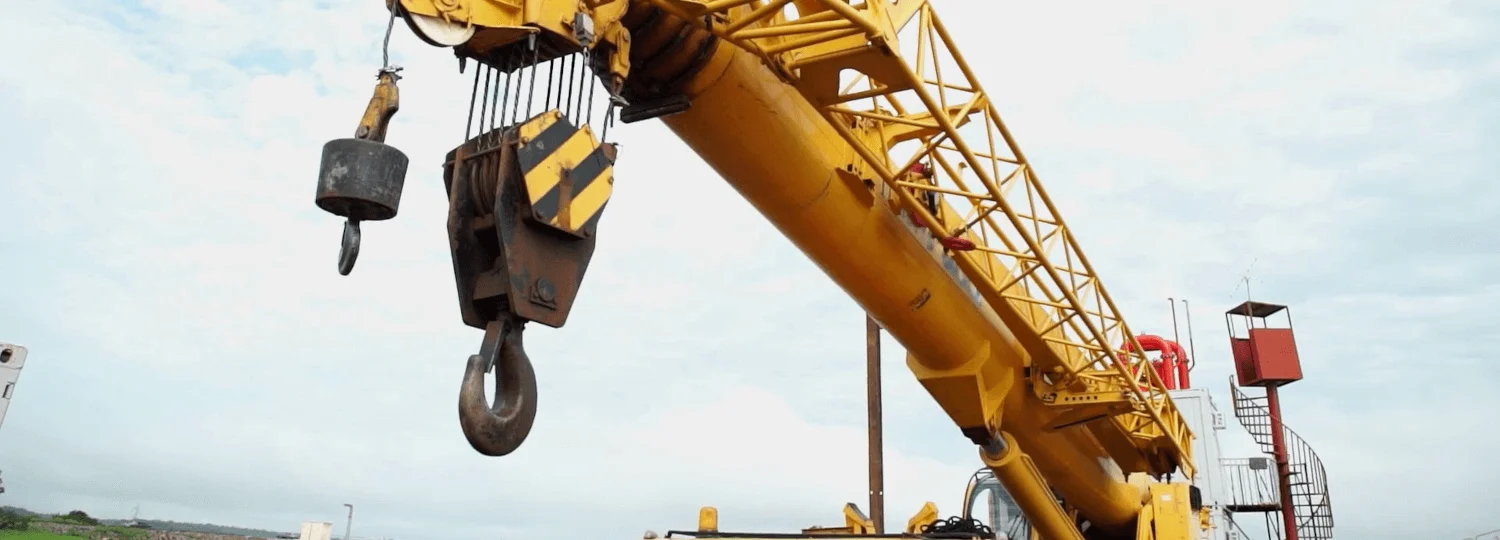

O Laudo de Ganchos é um documento técnico que avalia a segurança e a conformidade dos ganchos utilizados em operações de içamento e movimentação de cargas.
Essencial para garantir a integridade dessas operações, ele atesta se o equipamento atende às normas vigentes, assegurando que as peças estejam aptas para o uso sem riscos de acidentes.
Esse documento é baseado em rigorosos testes de carga e ensaios não destrutivos, que verificam a condição dos ganchos sem comprometer sua estrutura.
A realização do parecer é fundamental, pois os ganchos são componentes cruciais no içamento de materiais, sendo diretamente responsáveis pela sustentação segura das cargas.
Qualquer falha ou desgaste pode gerar sérios acidentes, resultando em danos materiais ou pessoais. Dessa forma, o registro não só previne riscos, mas também contribui para a eficiência das operações, evitando paradas inesperadas e garantindo que o equipamento tenha um desempenho adequado.
O que é gancho?
O gancho é um componente essencial em sistemas de içamento e movimentação de cargas, utilizado para levantar e deslocar objetos pesados com segurança.
Presente em equipamentos como guindastes, pontes rolantes e talhas, o gancho funciona como uma peça de conexão entre a carga e o dispositivo de elevação, permitindo a fixação de cordas, correntes ou cintas de elevação.
Os ganchos são projetados para suportar grandes pesos e resistir a tensões durante o processo de movimentação, sendo fabricados, geralmente, de materiais extremamente resistentes, como aço forjado ou fundido.
Isso garante que, mesmo sob altas pressões, eles não deformem ou se quebrem facilmente. A segurança é um fator crucial, e, por isso, esses equipamentos costumam passar por rigorosas inspeções e manutenções regulares para evitar acidentes.
Existem diferentes tipos de ganchos, cada um adequado para um tipo específico de operação. O gancho com trava de segurança, por exemplo, impede que a carga se desprenda durante o içamento, proporcionando uma camada adicional de proteção.
Já o gancho de olhal é conhecido por sua resistência e é amplamente utilizado em operações que exigem estabilidade durante o levantamento.
Além de sua importância funcional, o gancho é um símbolo de eficiência nos setores de construção civil, logística e indústria. Sua utilização otimiza o tempo de trabalho e minimiza o esforço físico necessário para movimentar objetos de grandes proporções.
Qual a importância da conformidade normativa do Laudo de Ganchos?
A conformidade com as normas técnicas em operações de içamento e movimentação de cargas é crucial para garantir a segurança no ambiente de trabalho.
As diretrizes que regulam o uso de ganchos, por exemplo, desempenham um papel fundamental na prevenção de acidentes, protegendo tanto os trabalhadores quanto os equipamentos envolvidos.
Essas normas, como as estabelecidas pela ABNT (Associação Brasileira de Normas Técnicas) e outras entidades de regulamentação, especificam não apenas as características estruturais dos ganchos, mas também sua capacidade de carga, resistência e inspeção periódica.
O uso correto desses dispositivos é essencial para evitar falhas mecânicas que possam resultar em quedas de materiais ou danos ao maquinário.
Seguir essas diretrizes vai além do cumprimento legal. A aplicação rigorosa dessas práticas assegura que as operações sejam realizadas de forma eficiente e segura, minimizando riscos à saúde dos profissionais.
Dessa maneira, a conformidade com as normas reduz significativamente a probabilidade de acidentes graves, que poderiam causar danos físicos, prejuízos financeiros ou até perda de vidas.
Ao garantir que os ganchos utilizados estejam dentro dos parâmetros recomendados e em bom estado de conservação, as empresas demonstram compromisso com a segurança do trabalho. Inspeções regulares e treinamentos adequados para os operadores também são medidas essenciais para manter os padrões exigidos.
Portanto, seguir as normas técnicas não é apenas uma questão de adequação à legislação, mas também de responsabilidade social e cuidado com a integridade de todos os envolvidos nas operações de içamento. Essa atenção aos detalhes é o que permite que o trabalho execute-se de maneira eficaz, com confiança e segurança.
O que são ensaios não destrutivos?
Os ensaios não destrutivos (END) desempenham um papel fundamental na manutenção da integridade e segurança de equipamentos industriais, como ganchos de elevação. Esses testes permitem a identificação de falhas ou desgastes sem a necessidade de desmontar ou comprometer o equipamento, assegurando que ele continue em pleno funcionamento.
Entre os métodos mais utilizados estão a inspeção visual, os ensaios por ultrassom, partículas magnéticas e líquidos penetrantes. Cada um desses processos tem uma função específica, como a detecção de fissuras superficiais e internas ou a avaliação de defeitos estruturais.
O ultrassom, por exemplo, utiliza ondas sonoras para verificar a presença de trincas no interior do gancho, enquanto as partículas magnéticas revelam imperfeições que podem estar ocultas na superfície.
Esses ensaios são particularmente importantes para garantir a segurança em operações que envolvem o levantamento de cargas pesadas. A análise preventiva evita acidentes e aumenta a confiabilidade do equipamento, reduzindo o risco de falhas que poderiam colocar em perigo trabalhadores e materiais.
Assim sendo, eles ajudam a prolongar a vida útil dos ganchos, uma vez que identificam problemas antes que eles se agravem.
Outro ponto relevante é que os ensaios não destrutivos oferecem resultados precisos e rápidos, permitindo a tomada de decisões imediatas sobre a necessidade de manutenção ou substituição do equipamento. Essa abordagem preventiva tem como objetivo minimizar interrupções no trabalho e garantir que os procedimentos de elevação continuem seguros.
Ao adotar esses métodos de inspeção, as empresas demonstram compromisso com a segurança e a qualidade de suas operações, reforçando a importância de monitorar regularmente os equipamentos críticos sem causar danos a eles.
Quais os benefícios de realizar o Laudo de Ganchos?
A realização de um Laudo de Ganchos é, portanto, uma prática essencial para garantir a segurança e a eficiência nas operações de içamento, comuns em diversos setores, como construção civil e indústrias.
Esse documento verifica o estado dos ganchos, componentes essenciais para o levantamento e movimentação de cargas, assegurando que estejam em conformidade com as normas técnicas.
Um dos principais benefícios dessa avaliação é a redução de acidentes. Ao garantir que os ganchos estejam em boas condições, evita-se o risco de falhas mecânicas durante o uso. O que poderia causar quedas de cargas, danos a equipamentos e, principalmente, colocar em risco a integridade física dos trabalhadores envolvidos.
A segurança deve sempre ser prioridade, e a certificação dos ganchos é um passo importante nesse sentido.
Desse modo, manter os ganchos certificados prolonga sua vida útil. Ao identificar desgastes ou problemas precoces, é possível realizar manutenções preventivas que evitam danos maiores, adiando a necessidade de substituições e reduzindo os custos operacionais.
Isso também garante que os equipamentos funcionem de maneira eficiente por mais tempo, otimizando os investimentos realizados pela empresa
Outro ponto importante é, sobretudo, o impacto positivo na produtividade. Operações de içamento seguras e com equipamentos adequados fluem de maneira mais rápida e precisa, reduzindo paradas para ajustes ou consertos.
Quando os ganchos estão certificados e em pleno funcionamento, as equipes podem focar no andamento das atividades sem preocupações com falhas inesperadas. Portanto, o Laudo de Ganchos não só assegura a segurança, mas também contribui para a longevidade dos equipamentos e para a melhoria da eficiência operacional.
Referências Normativas
ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.
Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.
Saiba Mais
Norma Regulamentadora NR-11
“11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
11.1.8 Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas.
11.1.9 Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis.
11.1.10 Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados.
11.2 Normas de segurança do trabalho em atividades de transporte de sacas.
11.2.1 Denomina-se, para fins de aplicação da presente regulamentação a expressão “Transporte manual de sacos” toda atividade realizada de maneira contínua ou descontínua, essencial ao transporte manual de sacos, na qual o peso da carga é suportado, integralmente, por um só trabalhador, compreendendo também o levantamento e sua deposição.
11.2.2 Fica estabelecida a distância máxima de 60,00m (sessenta metros) para o transporte manual de um saco.
11.2.2.1 Além do limite previsto nesta norma, o transporte descarga deverá ser realizado mediante impulsão de vagonetes, carros, carretas, carros de mão apropriados, ou qualquer tipo de tração mecanizada.
11.2.3 É vedado o transporte manual de sacos, através de pranchas, sobre vãos superiores a 1,00m (um metro) ou mais de extensão.
11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a largura mínima de 0,50m (cinqüenta centímetros).
11.2.4 Na operação manual de carga e descarga de sacos, em caminhão ou vagão, o trabalhador terá o auxílio de ajudante.
11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima limitada ao nível de resistência do piso, à forma e resistência dos materiais de embalagem e à estabilidade, baseada na geometria, tipo de amarração e inclinação das pilhas. (Alterado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.6 (Revogado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.7 No processo mecanizado de empilhamento, aconselha-se o uso de esteiras-rolantes, dadas ou empilhadeiras.
11.2.8 Quando não for possível o emprego de processo mecanizado, admite-se o processo manual, mediante a utilização de escada removível de madeira, com as seguintes características:
a) lance único de degraus com acesso a um patamar final;
b) a largura mínima de 1,00m (um metro), apresentando o patamar as dimensões mínimas de 1,00m x 1,00m (um metro x um metro) e a altura máxima, em relação ao solo, de 2,25m (dois metros e vinte e cinco centímetros);
c) deverá ser guardada proporção conveniente entre o piso e o espelho dos degraus, não podendo o espelho ter altura superior a 0,15m (quinze centímetros), nem o piso largura inferior a 0,25m (vinte e cinco centímetros);
d) deverá ser reforçada, lateral e verticalmente, por meio de estrutura metálica ou de madeira que assegure sua estabilidade;
e) deverá possuir, lateralmente, um corrimão ou guarda-corpo na altura de 1,00m (um metro) em toda a extensão;
f) perfeitas condições de estabilidade e segurança, sendo substituída imediatamente a que apresente qualquer defeito.
11.2.9 O piso do armazém deverá ser constituído de material não escorregadio, sem aspereza, utilizando-se, de preferência, o mastique asfáltico, e mantido em perfeito estado de conservação.
11.2.10 Deve ser evitado o transporte manual de sacos em pisos escorregadios ou molhados.
11.2.11 A empresa deverá providenciar cobertura apropriada dos locais de carga e descarga da sacaria.
11.3 Armazenamento de materiais.
11.3.1 O peso do material armazenado não poderá exceder a capacidade de carga calculada para o piso.
11.3.2 O material armazenado deverá ser disposto de forma a evitar a obstrução de portas, equipamentos contra incêndio, saídas de emergências, etc.
11.3.3. Material empilhado deverá ficar afastado das estruturas laterais do prédio a uma distância de pelo menos 0,50m (cinquenta centímetros).
11.3.4 A disposição da carga não deverá dificultar o trânsito, a iluminação, e o acesso às saídas de emergência.
11.3.5 O armazenamento deverá obedecer aos requisitos de segurança especiais a cada tipo de material.
11.4 Movimentação, Armazenagem e Manuseio de Chapas de Mármore, Granito e outras rochas. (Acrescentado pela Portaria SIT n.º 56, de 17 de setembro de 2003)
11.4.1 A movimentação, armazenagem e manuseio de chapas de mármore, granito e outras rochas deve obedecer ao disposto no Regulamento Técnico de Procedimentos constante no Anexo I desta NR.”
F: NR 11.
Laudo de Ganchos: Consulte-nos.
1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – Encrypted – encrypted-tbn0.gstatic.com
3- URL FOTO: Licensor’s Author – Shutterstock – www.shutterstock.com
Escopo do Serviço
Laudo de Ganchos
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO EM GANCHOS GANCHOS – EQUIPAMENTOS DE ELEVAÇÃO E MOVIMENTAÇÃO DE CARGA, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Objetivo:
Realizar a visita técnica e inspeção nos ganchos de equipamentos de elevação e movimentação de carga, com foco na verificação da integridade, funcionalidade e conformidade dos mesmos. Após a inspeção, será elaborado o relatório técnico com a emissão da ART (Anotação de Responsabilidade Técnica).
Atividades a Serem Desenvolvidas:
Planejamento da Visita Técnica:
Levantamento dos equipamentos de elevação e movimentação de carga, com a identificação dos ganchos a serem inspecionados.
Definição do cronograma de visita, levando em consideração a quantidade de ganchos e a complexidade das inspeções necessárias para cada tipo de equipamento.
Planejamento da metodologia de inspeção, considerando os aspectos técnicos críticos dos ganchos, como desgaste, danos e funcionamento.
Execução da Visita Técnica:
Inspeção Visual:
Realização de inspeção visual em todos os ganchos, identificando sinais de desgaste excessivo, rachaduras, deformações ou outros danos que possam comprometer a segurança do equipamento.
Verificação das condições gerais do gancho, incluindo a integridade das soldas, componentes de fixação e o estado da superfície de contato.
Inspeção Funcional:
Teste do gancho em operação para avaliar sua funcionalidade e assegurar que ele esteja operando de forma adequada.
Avaliação do desempenho dos ganchos em diferentes condições de carga, se aplicável, para garantir que suportem as tensões necessárias.
Verificação de Conformidade Técnica:
Avaliação da conformidade dos ganchos com as normas e requisitos técnicos estabelecidos para equipamentos de elevação e movimentação de carga, garantindo a segurança na operação.
Elaboração do Relatório Técnico:
Documentação detalhada dos resultados da inspeção, com a identificação de eventuais problemas e a recomendação de ações corretivas, caso necessário.
Inclusão de fotos ou ilustrações que evidenciem as condições dos ganchos e os pontos críticos identificados durante a inspeção.
Emissão da ART (Anotação de Responsabilidade Técnica) garantindo a responsabilidade técnica pela avaliação e inspeção dos ganchos.
Cronograma e Prazo de Entrega:
O cronograma será definido conforme o número de ganchos a serem inspecionados e a complexidade do processo. A previsão de entrega do relatório técnico e da ART será acordada em conjunto com o contratante, levando em consideração o número de equipamentos e a análise necessária para elaboração do documento final.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo de Ganchos
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo Normativo do Serviço
Laudo de Ganchos
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO EM GANCHOS GANCHOS – EQUIPAMENTOS DE ELEVAÇÃO E MOVIMENTAÇÃO DE CARGA, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Objetivo:
Realizar a visita técnica e inspeção nos ganchos de equipamentos de elevação e movimentação de carga, com foco na verificação da integridade, funcionalidade e conformidade dos mesmos. Após a inspeção, será elaborado o relatório técnico com a emissão da ART (Anotação de Responsabilidade Técnica).
Atividades a Serem Desenvolvidas:
Planejamento da Visita Técnica:
Levantamento dos equipamentos de elevação e movimentação de carga, com a identificação dos ganchos a serem inspecionados.
Definição do cronograma de visita, levando em consideração a quantidade de ganchos e a complexidade das inspeções necessárias para cada tipo de equipamento.
Planejamento da metodologia de inspeção, considerando os aspectos técnicos críticos dos ganchos, como desgaste, danos e funcionamento.
Execução da Visita Técnica:
Inspeção Visual:
Realização de inspeção visual em todos os ganchos, identificando sinais de desgaste excessivo, rachaduras, deformações ou outros danos que possam comprometer a segurança do equipamento.
Verificação das condições gerais do gancho, incluindo a integridade das soldas, componentes de fixação e o estado da superfície de contato.
Inspeção Funcional:
Teste do gancho em operação para avaliar sua funcionalidade e assegurar que ele esteja operando de forma adequada.
Avaliação do desempenho dos ganchos em diferentes condições de carga, se aplicável, para garantir que suportem as tensões necessárias.
Verificação de Conformidade Técnica:
Avaliação da conformidade dos ganchos com as normas e requisitos técnicos estabelecidos para equipamentos de elevação e movimentação de carga, garantindo a segurança na operação.
Elaboração do Relatório Técnico:
Documentação detalhada dos resultados da inspeção, com a identificação de eventuais problemas e a recomendação de ações corretivas, caso necessário.
Inclusão de fotos ou ilustrações que evidenciem as condições dos ganchos e os pontos críticos identificados durante a inspeção.
Emissão da ART (Anotação de Responsabilidade Técnica) garantindo a responsabilidade técnica pela avaliação e inspeção dos ganchos.
Cronograma e Prazo de Entrega:
O cronograma será definido conforme o número de ganchos a serem inspecionados e a complexidade do processo. A previsão de entrega do relatório técnico e da ART será acordada em conjunto com o contratante, levando em consideração o número de equipamentos e a análise necessária para elaboração do documento final.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo de Ganchos
Referências Normativas
Laudo de Ganchos
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR 8400 – Cálculo de equipamento para levantamento e movimentação de cargas – Procedimento;
ABNT NBR 8400-1 – Equipamentos de elevação e movimentação de carga
ABNT NBR ISO – 4309 Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
ABNT NBR 11326 – Equipamento de levantamento e movimentação de carga – Conjunto de gancho-haste forjado – Dimensões;
NBR 10070 – Ganchos-haste forjados para equipamento de levantamento e movimentação de cargas – Dimensões e propriedades mecânicas – Padronização;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR 13759 – Segurança de máquinas – Equipamentos de parada de emergência – Aspectos funcionais – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Ganchos
Validade
Laudo de Ganchos
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Ganchos
Complementos
Laudo de Ganchos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Termos e Definições;
Segurança na movimentação de cargas;
Requisitos para funcionamento do equipamento;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Testes de carga no gancho para atestar segurança e rigidez estrutural da peça;
Aplicação de Ensaios não destrutivos;
Identificação através de ensaios não destrutivos de descontinuidades;
Verificação de trincas ou rachaduras no equipamento;
Histórico de laudos de conformidade;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Procedimentos Ocupacionais;
Verificação de sobrecarga do gancho;
Ensaio Dinâmico Com Carga Nominal:
Elevação de 100% da capacidade de carga nominal;
Ensaio Dinâmico com Sobrecarga:
Elevação de 125% da capacidade de carga nominal;
Ensaio do Sistema de Frenagem:
Imobilização da carga em pontos do percurso de descida;
Checagem dos itens de segurança;}
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo de Ganchos
Saiba Mais
Norma Regulamentadora NR-11
“11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
11.1.8 Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas.
11.1.9 Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis.
11.1.10 Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados.
11.2 Normas de segurança do trabalho em atividades de transporte de sacas.
11.2.1 Denomina-se, para fins de aplicação da presente regulamentação a expressão “Transporte manual de sacos” toda atividade realizada de maneira contínua ou descontínua, essencial ao transporte manual de sacos, na qual o peso da carga é suportado, integralmente, por um só trabalhador, compreendendo também o levantamento e sua deposição.
11.2.2 Fica estabelecida a distância máxima de 60,00m (sessenta metros) para o transporte manual de um saco.
11.2.2.1 Além do limite previsto nesta norma, o transporte descarga deverá ser realizado mediante impulsão de vagonetes, carros, carretas, carros de mão apropriados, ou qualquer tipo de tração mecanizada.
11.2.3 É vedado o transporte manual de sacos, através de pranchas, sobre vãos superiores a 1,00m (um metro) ou mais de extensão.
11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a largura mínima de 0,50m (cinqüenta centímetros).
11.2.4 Na operação manual de carga e descarga de sacos, em caminhão ou vagão, o trabalhador terá o auxílio de ajudante.
11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima limitada ao nível de resistência do piso, à forma e resistência dos materiais de embalagem e à estabilidade, baseada na geometria, tipo de amarração e inclinação das pilhas. (Alterado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.6 (Revogado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.7 No processo mecanizado de empilhamento, aconselha-se o uso de esteiras-rolantes, dadas ou empilhadeiras.
11.2.8 Quando não for possível o emprego de processo mecanizado, admite-se o processo manual, mediante a utilização de escada removível de madeira, com as seguintes características:
a) lance único de degraus com acesso a um patamar final;
b) a largura mínima de 1,00m (um metro), apresentando o patamar as dimensões mínimas de 1,00m x 1,00m (um metro x um metro) e a altura máxima, em relação ao solo, de 2,25m (dois metros e vinte e cinco centímetros);
c) deverá ser guardada proporção conveniente entre o piso e o espelho dos degraus, não podendo o espelho ter altura superior a 0,15m (quinze centímetros), nem o piso largura inferior a 0,25m (vinte e cinco centímetros);
d) deverá ser reforçada, lateral e verticalmente, por meio de estrutura metálica ou de madeira que assegure sua estabilidade;
e) deverá possuir, lateralmente, um corrimão ou guarda-corpo na altura de 1,00m (um metro) em toda a extensão;
f) perfeitas condições de estabilidade e segurança, sendo substituída imediatamente a que apresente qualquer defeito.
11.2.9 O piso do armazém deverá ser constituído de material não escorregadio, sem aspereza, utilizando-se, de preferência, o mastique asfáltico, e mantido em perfeito estado de conservação.
11.2.10 Deve ser evitado o transporte manual de sacos em pisos escorregadios ou molhados.
11.2.11 A empresa deverá providenciar cobertura apropriada dos locais de carga e descarga da sacaria.
11.3 Armazenamento de materiais.
11.3.1 O peso do material armazenado não poderá exceder a capacidade de carga calculada para o piso.
11.3.2 O material armazenado deverá ser disposto de forma a evitar a obstrução de portas, equipamentos contra incêndio, saídas de emergências, etc.
11.3.3. Material empilhado deverá ficar afastado das estruturas laterais do prédio a uma distância de pelo menos 0,50m (cinquenta centímetros).
11.3.4 A disposição da carga não deverá dificultar o trânsito, a iluminação, e o acesso às saídas de emergência.
11.3.5 O armazenamento deverá obedecer aos requisitos de segurança especiais a cada tipo de material.
11.4 Movimentação, Armazenagem e Manuseio de Chapas de Mármore, Granito e outras rochas. (Acrescentado pela Portaria SIT n.º 56, de 17 de setembro de 2003)
11.4.1 A movimentação, armazenagem e manuseio de chapas de mármore, granito e outras rochas deve obedecer ao disposto no Regulamento Técnico de Procedimentos constante no Anexo I desta NR.”
F: NR 11.
Laudo de Ganchos: Consulte-nos.
1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – Encrypted – encrypted-tbn0.gstatic.com
3- URL FOTO: Licensor’s Author – Shutterstock – www.shutterstock.com
Escopo do Serviço
Laudo de Ganchos
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO EM GANCHOS GANCHOS – EQUIPAMENTOS DE ELEVAÇÃO E MOVIMENTAÇÃO DE CARGA, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Objetivo:
Realizar a visita técnica e inspeção nos ganchos de equipamentos de elevação e movimentação de carga, com foco na verificação da integridade, funcionalidade e conformidade dos mesmos. Após a inspeção, será elaborado o relatório técnico com a emissão da ART (Anotação de Responsabilidade Técnica).
Atividades a Serem Desenvolvidas:
Planejamento da Visita Técnica:
Levantamento dos equipamentos de elevação e movimentação de carga, com a identificação dos ganchos a serem inspecionados.
Definição do cronograma de visita, levando em consideração a quantidade de ganchos e a complexidade das inspeções necessárias para cada tipo de equipamento.
Planejamento da metodologia de inspeção, considerando os aspectos técnicos críticos dos ganchos, como desgaste, danos e funcionamento.
Execução da Visita Técnica:
Inspeção Visual:
Realização de inspeção visual em todos os ganchos, identificando sinais de desgaste excessivo, rachaduras, deformações ou outros danos que possam comprometer a segurança do equipamento.
Verificação das condições gerais do gancho, incluindo a integridade das soldas, componentes de fixação e o estado da superfície de contato.
Inspeção Funcional:
Teste do gancho em operação para avaliar sua funcionalidade e assegurar que ele esteja operando de forma adequada.
Avaliação do desempenho dos ganchos em diferentes condições de carga, se aplicável, para garantir que suportem as tensões necessárias.
Verificação de Conformidade Técnica:
Avaliação da conformidade dos ganchos com as normas e requisitos técnicos estabelecidos para equipamentos de elevação e movimentação de carga, garantindo a segurança na operação.
Elaboração do Relatório Técnico:
Documentação detalhada dos resultados da inspeção, com a identificação de eventuais problemas e a recomendação de ações corretivas, caso necessário.
Inclusão de fotos ou ilustrações que evidenciem as condições dos ganchos e os pontos críticos identificados durante a inspeção.
Emissão da ART (Anotação de Responsabilidade Técnica) garantindo a responsabilidade técnica pela avaliação e inspeção dos ganchos.
Cronograma e Prazo de Entrega:
O cronograma será definido conforme o número de ganchos a serem inspecionados e a complexidade do processo. A previsão de entrega do relatório técnico e da ART será acordada em conjunto com o contratante, levando em consideração o número de equipamentos e a análise necessária para elaboração do documento final.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo de Ganchos
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Laudo de Ganchos
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Ganchos
Complementos
Laudo de Ganchos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Termos e Definições;
Segurança na movimentação de cargas;
Requisitos para funcionamento do equipamento;
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Adequação às recomendações do fabricante;
Testes de carga no gancho para atestar segurança e rigidez estrutural da peça;
Aplicação de Ensaios não destrutivos;
Identificação através de ensaios não destrutivos de descontinuidades;
Verificação de trincas ou rachaduras no equipamento;
Histórico de laudos de conformidade;
Paginação e Títulos;
Citações e notas de rodapé;
Siglas, Equações e fórmulas;
Ilustrações e Tabelas;
Procedimentos Ocupacionais;
Verificação de sobrecarga do gancho;
Ensaio Dinâmico Com Carga Nominal:
Elevação de 100% da capacidade de carga nominal;
Ensaio Dinâmico com Sobrecarga:
Elevação de 125% da capacidade de carga nominal;
Ensaio do Sistema de Frenagem:
Imobilização da carga em pontos do percurso de descida;
Checagem dos itens de segurança;}
Estrutura, Parte externa e Parte interna;
Elementos pré-textuais e Elementos textuais;
Regras gerais de apresentação;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo de Ganchos
Saiba Mais
Norma Regulamentadora NR-11
“11.1 Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1 Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos.
11.1.2 Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes.
11.1.3 Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho.
11.1.3.1 Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas.
11.1.3.2 Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida.
11.1.3.3 Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança.
11.1.4 Os carros manuais para transporte devem possuir protetores das mãos.
11.1.5 Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função.
11.1.6 Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível.
11.1.6.1 O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador.
11.1.7 Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina).
11.1.8 Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas.
11.1.9 Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis.
11.1.10 Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados.
11.2 Normas de segurança do trabalho em atividades de transporte de sacas.
11.2.1 Denomina-se, para fins de aplicação da presente regulamentação a expressão “Transporte manual de sacos” toda atividade realizada de maneira contínua ou descontínua, essencial ao transporte manual de sacos, na qual o peso da carga é suportado, integralmente, por um só trabalhador, compreendendo também o levantamento e sua deposição.
11.2.2 Fica estabelecida a distância máxima de 60,00m (sessenta metros) para o transporte manual de um saco.
11.2.2.1 Além do limite previsto nesta norma, o transporte descarga deverá ser realizado mediante impulsão de vagonetes, carros, carretas, carros de mão apropriados, ou qualquer tipo de tração mecanizada.
11.2.3 É vedado o transporte manual de sacos, através de pranchas, sobre vãos superiores a 1,00m (um metro) ou mais de extensão.
11.2.3.1 As pranchas de que trata o item 11.2.3 deverão ter a largura mínima de 0,50m (cinqüenta centímetros).
11.2.4 Na operação manual de carga e descarga de sacos, em caminhão ou vagão, o trabalhador terá o auxílio de ajudante.
11.2.5 As pilhas de sacos, nos armazéns, devem ter altura máxima limitada ao nível de resistência do piso, à forma e resistência dos materiais de embalagem e à estabilidade, baseada na geometria, tipo de amarração e inclinação das pilhas. (Alterado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.6 (Revogado pela Portaria SIT n.º 82, de 01 de junho de 2004)
11.2.7 No processo mecanizado de empilhamento, aconselha-se o uso de esteiras-rolantes, dadas ou empilhadeiras.
11.2.8 Quando não for possível o emprego de processo mecanizado, admite-se o processo manual, mediante a utilização de escada removível de madeira, com as seguintes características:
a) lance único de degraus com acesso a um patamar final;
b) a largura mínima de 1,00m (um metro), apresentando o patamar as dimensões mínimas de 1,00m x 1,00m (um metro x um metro) e a altura máxima, em relação ao solo, de 2,25m (dois metros e vinte e cinco centímetros);
c) deverá ser guardada proporção conveniente entre o piso e o espelho dos degraus, não podendo o espelho ter altura superior a 0,15m (quinze centímetros), nem o piso largura inferior a 0,25m (vinte e cinco centímetros);
d) deverá ser reforçada, lateral e verticalmente, por meio de estrutura metálica ou de madeira que assegure sua estabilidade;
e) deverá possuir, lateralmente, um corrimão ou guarda-corpo na altura de 1,00m (um metro) em toda a extensão;
f) perfeitas condições de estabilidade e segurança, sendo substituída imediatamente a que apresente qualquer defeito.
11.2.9 O piso do armazém deverá ser constituído de material não escorregadio, sem aspereza, utilizando-se, de preferência, o mastique asfáltico, e mantido em perfeito estado de conservação.
11.2.10 Deve ser evitado o transporte manual de sacos em pisos escorregadios ou molhados.
11.2.11 A empresa deverá providenciar cobertura apropriada dos locais de carga e descarga da sacaria.
11.3 Armazenamento de materiais.
11.3.1 O peso do material armazenado não poderá exceder a capacidade de carga calculada para o piso.
11.3.2 O material armazenado deverá ser disposto de forma a evitar a obstrução de portas, equipamentos contra incêndio, saídas de emergências, etc.
11.3.3. Material empilhado deverá ficar afastado das estruturas laterais do prédio a uma distância de pelo menos 0,50m (cinquenta centímetros).
11.3.4 A disposição da carga não deverá dificultar o trânsito, a iluminação, e o acesso às saídas de emergência.
11.3.5 O armazenamento deverá obedecer aos requisitos de segurança especiais a cada tipo de material.
11.4 Movimentação, Armazenagem e Manuseio de Chapas de Mármore, Granito e outras rochas. (Acrescentado pela Portaria SIT n.º 56, de 17 de setembro de 2003)
11.4.1 A movimentação, armazenagem e manuseio de chapas de mármore, granito e outras rochas deve obedecer ao disposto no Regulamento Técnico de Procedimentos constante no Anexo I desta NR.”
F: NR 11.
Laudo de Ganchos: Consulte-nos.
1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – Encrypted – encrypted-tbn0.gstatic.com
3- URL FOTO: Licensor’s Author – Shutterstock – www.shutterstock.com
