Nome Técnico: EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO DE CÁLCULO DE ARC FLASH, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 22175
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo de Cálculo de Arc Flash é um documento técnico que tem como objetivo avaliar o risco de exposição dos operadores a curto-circuitos em sistemas elétricos. Este laudo é indispensável, visto que é necessário para determinar a energia incidente sobre os painéis elétricos. Isso porque é através dessas análises que se torna possível fazer a escolha correta dos Equipamentos de Proteção Individual (EPI). A segurança dos trabalhadores e a conformidade com as normas regulatórias, como a NR-10 por exemplo, dependem da realização desse estudo técnico, que também inclui a emissão da Anotação de Responsabilidade Técnica (ART).
Qual a importância do Laudo de Cálculo de Arc Flash?
Ele é um componente indispensável na gestão de riscos em ambientes industriais e comerciais que envolvem eletricidade. Sem esse laudo, as empresas expõem seus funcionários a riscos significativos como, por exemplo, queimaduras, choques elétricos e até mesmo fatalidades. Ele não apenas protege os trabalhadores, mas também ajuda as empresas a evitar multas e penalidades associadas à não conformidade com as normas de segurança.
O que é um Arc Flash?
Um arco elétrico, ou arc flash, ocorre quando a eletricidade salta entre condutores ou de um condutor para a terra. Esse fenômeno pode resultar em uma liberação explosiva de energia, que pode causar danos significativos aos equipamentos, além de representar um grave risco à segurança dos trabalhadores que atuam no local. A temperatura gerada por um arco elétrico pode ultrapassar os 19.000 graus Fahrenheit (cerca de 10.500 graus Celsius), o que é suficiente para derreter metais e causar queimaduras severas. Dessa forma, é importante que as empresas realizem avaliações regulares e mantenham um ambiente de trabalho seguro.
Como é realizado o Cálculo de Arc Flash?
O Cálculo de Arc Flash envolve várias etapas fundamentais:
- Levantamento de Campo: Os profissionais devem realizar um levantamento detalhado das características elétricas e físicas dos sistemas e equipamentos em questão. Isso porque essa análise inclui a coleta de dados sobre a configuração do sistema elétrico, a identificação de componentes e a análise de suas especificações.
- Análise de Dados: Com os dados coletados, os engenheiros utilizam softwares especializados a fim de calcular a energia incidente que seria liberada em caso de um arco elétrico. Esses programas consideram diversos fatores, como a distância entre o operador e a fonte de energia, a corrente de curto-circuito e a duração do arco, por exemplo.
- Emissão do Laudo: Após a análise, é elaborado o laudo, que inclui os resultados dos cálculos e recomendações sobre os EPI’s adequados para cada nível de risco identificado. O laudo também deve incluir a ART, que é a garantia de que o trabalho foi realizado por um profissional habilitado.
Por que o Laudo de Cálculo de Arc Flash é necessário?
A necessidade do Laudo de Cálculo de Arc Flash se justifica por vários motivos:
- Segurança do Trabalhador: O principal objetivo do laudo é garantir a segurança dos operadores que trabalham em ambientes elétricos. Afinal, ele ajuda a prevenir acidentes graves, como queimaduras e choques elétricos, por exemplo, que podem resultar em lesões permanentes ou até mesmo morte;
- Conformidade Legal: Muitas normas de segurança, como a NR-10, exigem que as empresas realizem avaliações de risco e implementem medidas de proteção. Dessa forma, o laudo é uma mandeira de demonstrar que a empresa está em conformidade com as legislações vigentes;
- Proteção de Equipamentos: O laudo também ajuda a proteger os equipamentos elétricos. Um arco elétrico pode causar danos significativos a máquinas e sistemas, resultando em custos elevados de reparo e substituição. Ao identificar os riscos, as empresas podem tomar medidas para evitar falhas e prolongar a vida útil dos equipamentos;
- Redução de Custos: Investir na segurança dos trabalhadores pode resultar em economia, quando o assunto é o longo prazo. Ou seja, evitar acidentes é o mesmo que reduzir custos com indenizações, afastamentos e multas. Um ambiente de trabalho seguro aumenta a moral e a produtividade dos funcionários.
Como o Laudo de Cálculo de Arc Flash ajuda na escolha de EPI’s?
O Laudo de Cálculo de Arc Flash fornece dados precisos sobre a energia incidente em cada painel elétrico, permitindo a especificação dos Equipamentos de Proteção Individual. Cada instalação elétrica apresenta um nível de risco, e o laudo determina se é necessário o uso de vestimentas com maior resistência térmica ou outros dispositivos de proteção.
Os EPIs recomendados podem incluir:
- Vestimentas de Proteção: Roupas feitas de materiais que resistem ao calor e às chamas, como as de fibra aramídica;
- Capacetes: Equipamentos que protegem a cabeça contra impactos e calor;
- Óculos de Segurança: Para proteger os olhos de faíscas e detritos;
- Luvas Isolantes: Essenciais para evitar choques elétricos.
Quem deve elaborar o Laudo de Cálculo de Arc Flash?
A escolha de um profissional qualificado é crucial, pois um laudo mal feito pode resultar em avaliações incorretas, colocando em risco a segurança dos trabalhadores e a integridade dos equipamentos.
Quais os benefícios do Laudo de Cálculo de Arc Flash?
Realizar o Laudo de Cálculo de Arc Flash traz uma série de benefícios para as empresas e para os trabalhadores:
- Segurança: Protege os trabalhadores de riscos elétricos, como choques e queimaduras;
- Conformidade Legal: Assegura, sobretudo, que a empresa esteja em conformidade com as normas regulatórias;
- Redução de Custos: Evita acidentes, minimizando, desse modo, custos com afastamentos e processos trabalhistas;
- Preservação de Equipamentos: Previne danos aos equipamentos, prolongando sua vida útil;
- Melhoria da Imagem Corporativa: Empresas que priorizam a segurança demonstram responsabilidade e cuidado com seus funcionários, o que pode melhorar sua imagem no mercado.
Como garantir a integridade de sua equipe?
O Laudo de Cálculo de Arc Flash é, portanto, uma ferramenta essencial para garantir a segurança em ambientes elétricos de alta tensão. Ao especificar corretamente os EPI’s e prevenir acidentes, esse laudo protege tanto os trabalhadores quanto os equipamentos. Não arrisque a integridade de sua equipe: solicite agora mesmo o Laudo de Cálculo de Arc Flash com nossos especialistas. Em um mundo onde a segurança no trabalho é cada vez mais valorizada, o Laudo de Cálculo de Arc Flash se torna, desse modo, um aliado indispensável para qualquer empresa que deseje operar com responsabilidade e eficiência.

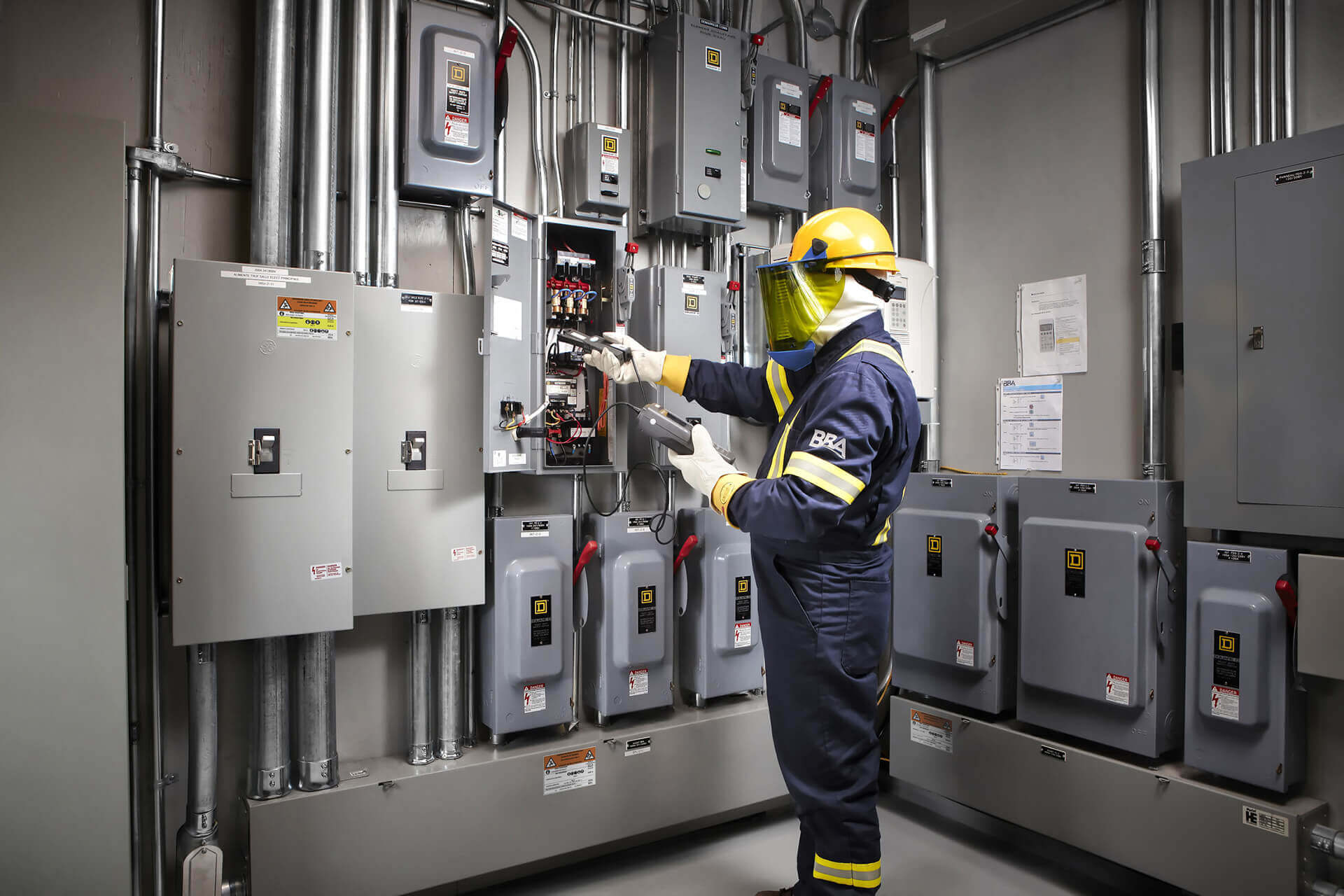

Laudo de Cálculo de Arc Flash
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO DE CÁLCULO DE ARC FLASH, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo: Realizar a execução de visita técnica e inspeção para a análise e cálculo de Arc Flash, com o objetivo de avaliar os riscos elétricos no sistema de distribuição e fornecer as condições para uma avaliação segura do ambiente. A inspeção se concentrará na identificação das áreas críticas do sistema elétrico que possam representar riscos de Arc Flash, e será realizada de forma a garantir a conformidade e segurança para os trabalhadores e operações.
Atividades:
Planejamento e Preparação:
Levantamento de informações sobre o sistema elétrico a ser analisado, incluindo diagramas unifilares, especificações de equipamentos e dados históricos do sistema.
Definição das áreas e equipamentos a serem inspecionados, com foco nas instalações de maior risco e relevância para o cálculo de Arc Flash.
Planejamento das condições de acesso e segurança necessárias para a realização da inspeção, incluindo o uso de Equipamento de Proteção Individual (EPIs) adequado.
Inspeção Visual e Técnica:
Realização de inspeção visual das instalações elétricas, identificando os equipamentos de distribuição, quadros elétricos, painéis de controle e outros elementos do sistema que possam estar sujeitos ao risco de Arc Flash.
Verificação da adequação das proteções de equipamentos, aterramentos e sistemas de disjuntores, assim como a análise das distâncias de segurança e das condições de operação.
Análise de Cálculo de Arc Flash:
Realização de cálculos de Arc Flash, considerando os parâmetros técnicos do sistema elétrico, como níveis de corrente de curto-circuito, tempo de atuação dos dispositivos de proteção e as características dos equipamentos envolvidos.
Avaliação das categorias de risco de Arc Flash em cada área e equipamento analisado, levando em consideração as condições operacionais, os níveis de proteção e as medidas corretivas, quando necessárias.
Elaboração do Relatório Técnico:
Elaboração de relatório técnico detalhado, contendo a descrição das condições encontradas nas instalações, os cálculos realizados, os resultados obtidos e a análise dos riscos de Arc Flash.
Identificação de áreas críticas e sugestões de melhorias, como a necessidade de instalação de equipamentos de proteção adequados, melhorias nos sistemas de aterramento ou mudanças nas configurações dos quadros elétricos.
Apresentação de recomendações para reduzir ou mitigar os riscos de Arc Flash, com foco na segurança dos operadores e no cumprimento das melhores práticas de segurança elétrica.
Emissão da ART (Anotação de Responsabilidade Técnica):
Emissão da ART, atestando a responsabilidade técnica pela realização da visita de inspeção, análise e cálculo de Arc Flash, bem como pela elaboração do relatório técnico e das recomendações pertinentes.
Cronograma e Prazo de Entrega:
O cronograma de execução será estabelecido conforme o número de componentes e equipamentos a serem inspecionados, além da complexidade do sistema elétrico a ser analisado.
A previsão de entrega final do relatório técnico e da ART será acordada com a contratante, levando em conta a quantidade de dados necessários para a execução dos cálculos, a inspeção e a elaboração do documento final.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo de Cálculo de Arc Flash
Laudo de Cálculo de Arc Flash
Referências Normativas quando for o caso aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 06 – Equipamento de Proteção Individual – EPI;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Cálculo de Arc Flash
Laudo de Cálculo de Arc Flash
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Cálculo de Arc Flash
Laudo de Cálculo de Arc Flash
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Número de condutores por fase;
Material;
Campo de aplicação;
Medidas de controle;
Trabalhos envolvendo alta tensão;
Equipamentos de proteção coletiva e individual;
Testes de isolação elétrica;
Medidas de proteção coletiva;
Tensão de segurança;
Bitola e comprimento dos condutores dos circuitos;
Capacidade nominal de condução de corrente;
Tipo de resfriamento dos transformadores;
Capacidade do transformador com resfriamento natural;
Capacidade do transformador com resfriamento forçado;
Impedância do transformador (%);
Tensão nominal dos enrolamentos;
Aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida;
Habilitação, qualificação, capacitação e autorização dos trabalhadores
Tipo de ligação dos enrolamentos;
Quantidade de derivações dos enrolamentos;
Variação da tensão nas derivações em relação à tensão nominal dos dados dos estudos de curto-circuito;
Medidas de proteção individual;
Segurança em projetos;
Projeto elétrico;
Segurança na construção, montagem, operação e manutenção;
Impedância de sequência zero para transformadores;
Impedância nominal de sequência positiva dos cabos e transformadores;
Distância entre condutores;
Proteção contra incêndio e explosão;
Segurança em instalações elétricas desenergizada;
Temperatura do condutor carregado;
Geometria do condutor e espaçamento entre condutores;
Sinalização de Segurança.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Laudo de Cálculo de Arc Flash
Saiba Mais: Laudo de Cálculo de Arc Flash
10.4.1 As instalações elétricas devem ser construídas, montadas, operadas, reformadas, ampliadas, reparadas e inspecionadas de forma a garantir a segurança e a saúde dos trabalhadores e dos usuários, e serem supervisionadas por profissional autorizado, conforme dispõe esta NR.
10.4.2 Nos trabalhos e nas atividades referidas devem ser adotadas medidas preventivas destinadas ao controle dos riscos adicionais, especialmente quanto a altura, confinamento,
campos elétricos e magnéticos, explosividade, umidade, poeira, fauna e flora e outros agravantes, adotando-se a sinalização de segurança.
10.4.3 Nos locais de trabalho só podem ser utilizados equipamentos, dispositivos e ferramentas elétricas compatíveis com a instalação elétrica existente, preservando-se as
características de proteção, respeitadas as recomendações do fabricante e as influências externas.
10.4.3.1 Os equipamentos, dispositivos e ferramentas que possuam isolamento elétrico devem estar adequados às tensões envolvidas, e serem inspecionados e testados de acordo com as regulamentações existentes ou recomendações dos fabricantes.
10.4.4 As instalações elétricas devem ser mantidas em condições seguras de funcionamento e seus sistemas de proteção devem ser inspecionados e controlados periodicamente, de acordo com as regulamentações existentes e definições de projetos.
10.4.4.1 Os locais de serviços elétricos, compartimentos e invólucros de equipamentos e instalações elétricas são exclusivos para essa finalidade, sendo expressamente proibido utilizá-los para armazenamento ou guarda de quaisquer objetos.
10.4.5 Para atividades em instalações elétricas deve ser garantida ao trabalhador iluminação adequada e uma posição de trabalho segura, de acordo com a NR 17 – Ergonomia, de forma a
permitir que ele disponha dos membros superiores livres para a realização das tarefas.
10.4.6 Os ensaios e testes elétricos laboratoriais e de campo ou comissionamento de instalações elétricas devem atender à regulamentação estabelecida nos itens 10.6 e 10.7, e somente podem ser realizados por trabalhadores que atendam às condições de qualificação, habilitação, capacitação e autorização estabelecidas nesta NR.
10.5 – SEGURANÇA EM INSTALAÇÕES ELÉTRICAS DESENERGIZADAS
10.5.1 Somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida a seqüência abaixo:
a) seccionamento;
b) impedimento de reenergização;
c) constatação da ausência de tensão;
d) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;
e) proteção dos elementos energizados existentes na zona controlada (Anexo II); (Alterada pela Portaria MTPS n.º 508, de 29 de abril de 2016)
f) instalação da sinalização de impedimento de reenergização.
F: NR 10.
Laudo de Cálculo de Arc Flash: Consulte-nos.
