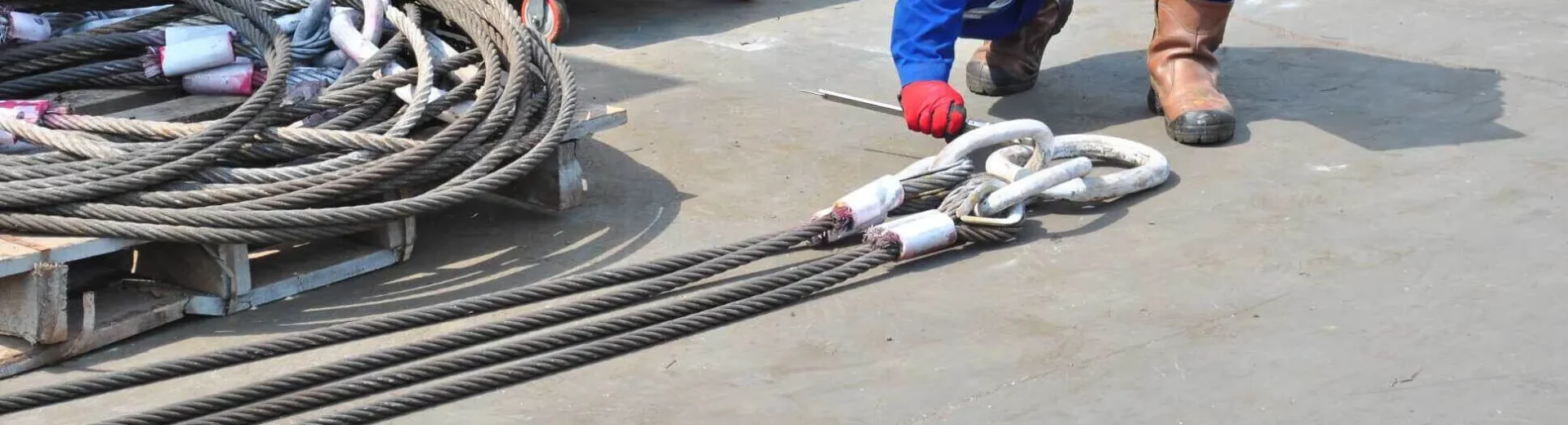

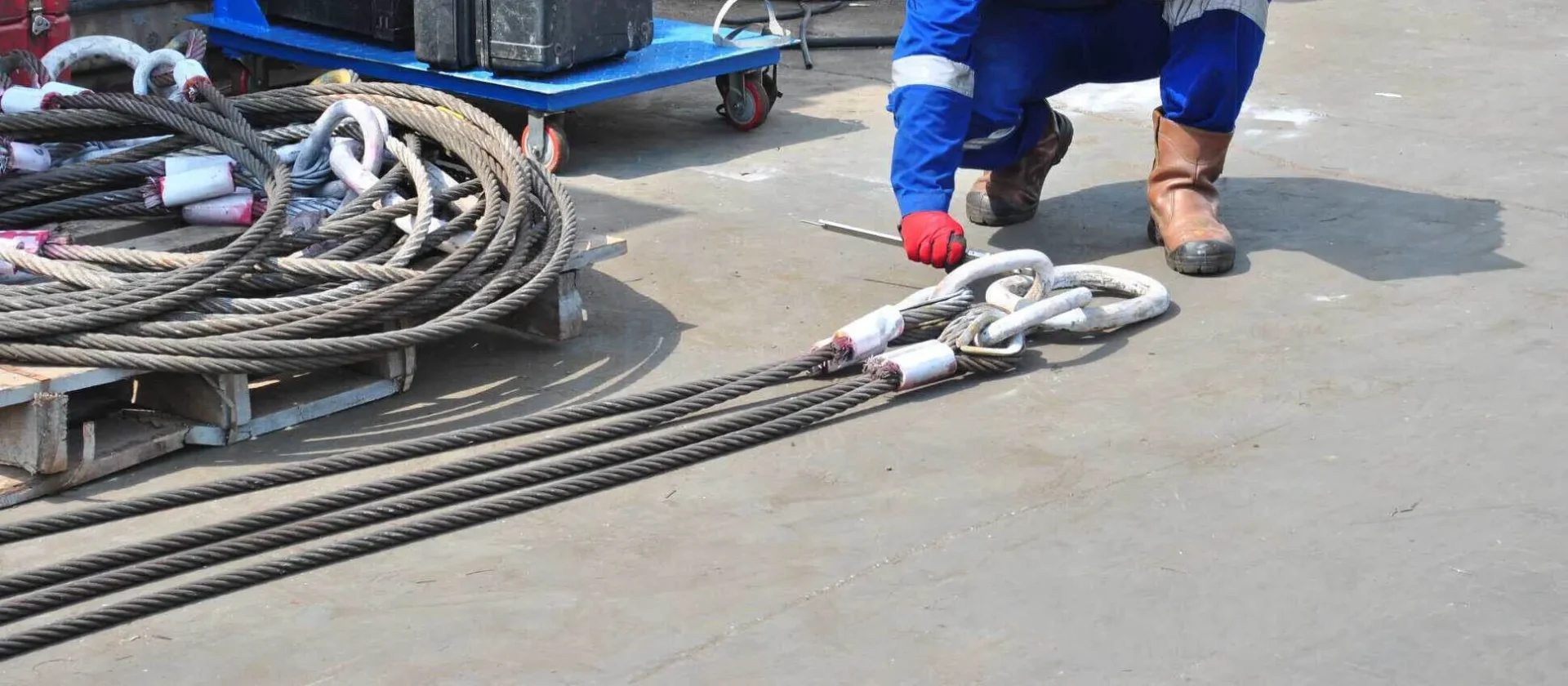

Inspeção Acessórios e Dispositivos de Içamento

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;

ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;

ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT  NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Inspeção Acessórios e Dispositivos de Içamento

Cinta: Acessório utilizado para amarração e movimentação de cargas, nos termos definidos na norma ABNT NBR 15637. Empacotamento de chapas: Atividade de embalar (emadeirando e/ou plastificando) um conjunto de chapas de rochas ornamentais. Entera: Fração de bloco de rocha ornamental, passível de ser serrado, normalmente acomodado em espaço existente no carro porta-blocos, junto ao bloco principal que será serrado. Equipamento de elevação de carga: Todo equipamento que faça o trabalho de levantar, movimentar e abaixar cargas, incluindo seus acessórios (destinados a fixar a carga a ser transportada, ligando-a ao equipamento). Equipamento ovador de contêiner: Equipamento sustentado por ponte rolante, utilizado para carga e descarga de pacotes de chapas de rochas ornamentais em contêineres. Possui a forma de um C, sendo a parte superior presa à ponte rolante, e a inferior, que entra no contêiner,
sustenta o pacote a ser ovado. Equipamento para movimentação de chapas de rochas ornamentais fracionadas: Equipamento
destinado à movimentação de cargas, constituído por uma estrutura, com no mínimo, três rodas.
Fueiro: Peça metálica em formato de L ou I, fixada ou encaixada no carro porta-bloco, que tem por finalidade garantir a estabilidade das chapas. Indústria de beneficiamento e comércio de rochas ornamentais: Empresas cujas atividades econômicas se enquadram nos CNAE 2391-5/01, 2391-5/02, 2391-5/03, 4679-6/02.
Máquina de corte de fio diamantado: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Monofio: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Multifio: Máquina de corte de rocha ornamental que utiliza vários fios diamantados proporcionando o desdobramento do bloco em chapas. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo dos fios.
Palitos: Hastes metálicas usadas nos cavaletes verticais para apoio e sustentação das chapas de rochas ornamentais.
Piso Resistente: Piso capaz de resistir sem deformação ou ruptura aos esforços submetidos.
Procedimento: Sequência de operações a serem desenvolvidas para realização de um determinado trabalho, com a inclusão dos meios materiais e humanos, medidas de segurança e circunstâncias que possibilitem sua realização.
Profissional capacitado: Trabalhador que recebeu capacitação sob orientação e responsabilidade de um profissional habilitado.
Profissional habilitado: Profissional com atribuições legais para a atividade a ser desempenhada e que assume a responsabilidade técnica, tendo registro no conselho profissional de classe.
Profissional qualificado: Aquele que comprovar conclusão de curso específico na área, reconhecido pelo sistema oficial de ensino.
Sinalização: Procedimento padronizado destinado a orientar, alertar, avisar e advertir.
Tear: Equipamento constituído por quatro colunas que suportam o quadro porta-lâminas. O processo de corte se dá pela ação da fricção do conjunto de lâminas com elementos abrasivos, fazendo um movimento de vai e vem, serrando a rocha de cima para baixo.
Fonte: NR 11.

Inspeção Acessórios e Dispositivos de Içamento: Consulte-nos.

Escopo do Serviço

Inspeção Acessórios e Dispositivos de Içamento

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Analise de resistência; Avaliação de riscos gerais e específicos;
Analise de defeitos; Verificação dos dispositivos de tração;
Analise de condições de superfície; Avaliação de dimensões; Analise da aparelhagem;
Verificação de diâmetro do material;
Inspeção da área cuja dimensão é afetada pela soldagem;
Verificação de tração estática; Analise de tratamento térmico;
Avaliação de espessura de camada; Analise do medidor de tensão;
Verificação da instalação; Inspeção de tração do conjunto de amarração;
Avaliação da etiqueta de identificação; Inspeção de materiais e componentes;
Verificação de cabos e revestimentos; Analise de componentes mecânicos;
Inspeção de manutenção;
Análise de equipamentos relacionados; Avaliação da seleção, uso e descarte;
Inspeção de comprimento; Verificação da carga máxima de trabalho dos acessórios;
Verificação dos requisitos de segurança e dimensões; Analise da marcação, de grau e adicional;
Inspeção de amostragem e critério de conformidade;
Ensaio de carga de prova; Teste de carga de ruptura;
Avaliação do método forca e cesta para levantamento de carga;
Verificação de perigos; Analise de conexão de ferragens e acessórios;
Inspeção de comprimento efetivo de trabalho; Avaliação de rastreabilidade;
Analise do procedimento básico para ensaio;
Inspeção visual; Avaliação de execução e acabamento;
Ensaios de fabricação; Verificação das limitações para utilização;
Inspeção de conjuntos; Analise do içamento típico;
Ensaio cíclico de tensão para catracas;
Inspeção interna e completa; Avaliação da utilização correta;
Analise da utilização em ambientes adversos;
Inspeção de utilização em condições excepcionalmente perigosas;
Avaliação de antes de cada utilização; Analise da massa e manuseio de carga;
Verificação de preparação; Inspeção do centro de gravidade;
Analise de simetria de carregamento; Verificação da segurança de içamento;
Avaliação qualitativa e quantitativa.

Acessórios e Dispositivos de Içamentos:
Linga, Corrente, Estropo, Anel, Cabo de aço, Garras, Cintas, Manilha, Balancim, Base magnética, Olhais de Suspensão, Olhais de Suspensão Soldáveis, Pega Chapas, Pega Fardos, Pega Manilha de Concreto, Balancim de big bag para empilhadeira, Balancim para big bag com trava – HLC, Base magnética, Castanha para container semi automática, Corrente pega piso, Dispositivo de caçamba, Gancho C, Gancho C com trava para rolo de arame, Guincho de alavanca, Olhal de suspensão DSR, Acessórios, dispositivos, olhais de suspensão, Olhal de suspensão DSR Gradup, Olhal de suspensão DSS, Olhal de suspensão DSS  Gradup, Olhal de suspensão tipo porca, Pega chapas horizontal, rosca polegada, Pega fardos, Pega chapas vertical articulado, Pega tambor braço vertical, Pega manilha de concreto, Pega trilho, Pega tubos comum, Pega vigas, Protetor magnético contra quinas para cabos de aço, Pino pega piso, Protetor magnético contra quinas para cintas, Talha alavanca, Talha manual com limitador de sobrecarga, Linha grau 10, Linha grau 8,Cintas de poliéster, Conjuntos de amarração, Olhais, Pega chapas/tambores, Manilhas, Levantadores, magnéticos, Esticadores/grampos/sapatilhas, Esticadores, Grampo, Mosquetão, Sapatilha, Ganchos para container, Ganchos haste DIN 15400, Tensionadores, Correntes offshore, Talhas, Troles, Pórtico/braço giratório, Dispositivos especiais.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
– Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
– Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS etc, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper algum dispositivos cabendo a Contratante o ônus;
d) Atenção: A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção;
e) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Inspeção Acessórios e Dispositivos de Içamento

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Inspeção Acessórios e Dispositivos de Içamento

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Analise de resistência; Avaliação de riscos gerais e específicos;
Analise de defeitos; Verificação dos dispositivos de tração;
Analise de condições de superfície; Avaliação de dimensões; Analise da aparelhagem;
Verificação de diâmetro do material;
Inspeção da área cuja dimensão é afetada pela soldagem;
Verificação de tração estática; Analise de tratamento térmico;
Avaliação de espessura de camada; Analise do medidor de tensão;
Verificação da instalação; Inspeção de tração do conjunto de amarração;
Avaliação da etiqueta de identificação; Inspeção de materiais e componentes;
Verificação de cabos e revestimentos; Analise de componentes mecânicos;
Inspeção de manutenção;
Análise de equipamentos relacionados; Avaliação da seleção, uso e descarte;
Inspeção de comprimento; Verificação da carga máxima de trabalho dos acessórios;
Verificação dos requisitos de segurança e dimensões; Analise da marcação, de grau e adicional;
Inspeção de amostragem e critério de conformidade;
Ensaio de carga de prova; Teste de carga de ruptura;
Avaliação do método forca e cesta para levantamento de carga;
Verificação de perigos; Analise de conexão de ferragens e acessórios;
Inspeção de comprimento efetivo de trabalho; Avaliação de rastreabilidade;
Analise do procedimento básico para ensaio;
Inspeção visual; Avaliação de execução e acabamento;
Ensaios de fabricação; Verificação das limitações para utilização;
Inspeção de conjuntos; Analise do içamento típico;
Ensaio cíclico de tensão para catracas;
Inspeção interna e completa; Avaliação da utilização correta;
Analise da utilização em ambientes adversos;
Inspeção de utilização em condições excepcionalmente perigosas;
Avaliação de antes de cada utilização; Analise da massa e manuseio de carga;
Verificação de preparação; Inspeção do centro de gravidade;
Analise de simetria de carregamento; Verificação da segurança de içamento;
Avaliação qualitativa e quantitativa.

Acessórios e Dispositivos de Içamentos:
Linga, Corrente, Estropo, Anel, Cabo de aço, Garras, Cintas, Manilha, Balancim, Base magnética, Olhais de Suspensão, Olhais de Suspensão Soldáveis, Pega Chapas, Pega Fardos, Pega Manilha de Concreto, Balancim de big bag para empilhadeira, Balancim para big bag com trava – HLC, Base magnética, Castanha para container semi automática, Corrente pega piso, Dispositivo de caçamba, Gancho C, Gancho C com trava para rolo de arame, Guincho de alavanca, Olhal de suspensão DSR, Acessórios, dispositivos, olhais de suspensão, Olhal de suspensão DSR Gradup, Olhal de suspensão DSS, Olhal de suspensão DSS  Gradup, Olhal de suspensão tipo porca, Pega chapas horizontal, rosca polegada, Pega fardos, Pega chapas vertical articulado, Pega tambor braço vertical, Pega manilha de concreto, Pega trilho, Pega tubos comum, Pega vigas, Protetor magnético contra quinas para cabos de aço, Pino pega piso, Protetor magnético contra quinas para cintas, Talha alavanca, Talha manual com limitador de sobrecarga, Linha grau 10, Linha grau 8,Cintas de poliéster, Conjuntos de amarração, Olhais, Pega chapas/tambores, Manilhas, Levantadores, magnéticos, Esticadores/grampos/sapatilhas, Esticadores, Grampo, Mosquetão, Sapatilha, Ganchos para container, Ganchos haste DIN 15400, Tensionadores, Correntes offshore, Talhas, Troles, Pórtico/braço giratório, Dispositivos especiais.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
– Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
– Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS etc, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper algum dispositivos cabendo a Contratante o ônus;
d) Atenção: A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção;
e) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Inspeção Acessórios e Dispositivos de Içamento

Referências Normativas

Inspeção Acessórios e Dispositivos de Içamento

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Segurança e Saúde no Trabalho na Indústria da Construção;
NR 34 – Condições e Meio Ambiente de Trabalho na Indústria da Construção e Reparação de Desmonte Naval;
ABNT NBR 13541-2 – Linga de cabo de aço – parte 2: utilização e inspeção;
ABNT NBR 8400-1 – Equipamento de elevação e movimentação de carga – Regras para projeto – Parte 1: Classificação e cargas sobre as estruturas e mecanismos;
ABNT NBR ISO 4309 – Equipamentos de movimentação de carga – cabos de aço – cuidados, manutenção, instalação, inspeção e descarte;
ABNT NBR 13541-1 – Linga de Cabo de Aço – Parte 1 Requisitos e Métodos de Ensaio;
ABNT NBR ISO 18264 – Lingas têxteis – Lingas de cabos de fibra para operação de içamento de utilização geral – Polietileno de alto módulo (HMPE);
ABNT NBR 15883-2 – Cintas têxteis para amarração de cargas – Segurança – Parte 2: Cintas planas;
ABNT NBR ISO 4309 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
ABNT NBR 15516-2 – Corrente de elos curtos para elevação de cargas — Lingas de correntes – Parte 2: Utilização, manutenção e inspeção;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Inspeção Acessórios e Dispositivos de Içamento

Validade

Inspeção Acessórios e Dispositivos de Içamento

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Inspeção Acessórios e Dispositivos de Içamento

Complementos

Inspeção Acessórios e Dispositivos de Içamento

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Inspeção Acessórios e Dispositivos de Içamento

Saiba Mais

Saiba Mais: Inspeção Acessórios e Dispositivos de Içamento

Cinta: Acessório utilizado para amarração e movimentação de cargas, nos termos definidos na norma ABNT NBR 15637. Empacotamento de chapas: Atividade de embalar (emadeirando e/ou plastificando) um conjunto de chapas de rochas ornamentais. Entera: Fração de bloco de rocha ornamental, passível de ser serrado, normalmente acomodado em espaço existente no carro porta-blocos, junto ao bloco principal que será serrado. Equipamento de elevação de carga: Todo equipamento que faça o trabalho de levantar, movimentar e abaixar cargas, incluindo seus acessórios (destinados a fixar a carga a ser transportada, ligando-a ao equipamento). Equipamento ovador de contêiner: Equipamento sustentado por ponte rolante, utilizado para carga e descarga de pacotes de chapas de rochas ornamentais em contêineres. Possui a forma de um C, sendo a parte superior presa à ponte rolante, e a inferior, que entra no contêiner,
sustenta o pacote a ser ovado. Equipamento para movimentação de chapas de rochas ornamentais fracionadas: Equipamento
destinado à movimentação de cargas, constituído por uma estrutura, com no mínimo, três rodas.
Fueiro: Peça metálica em formato de L ou I, fixada ou encaixada no carro porta-bloco, que tem por finalidade garantir a estabilidade das chapas. Indústria de beneficiamento e comércio de rochas ornamentais: Empresas cujas atividades econômicas se enquadram nos CNAE 2391-5/01, 2391-5/02, 2391-5/03, 4679-6/02.
Máquina de corte de fio diamantado: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Monofio: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Multifio: Máquina de corte de rocha ornamental que utiliza vários fios diamantados proporcionando o desdobramento do bloco em chapas. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo dos fios.
Palitos: Hastes metálicas usadas nos cavaletes verticais para apoio e sustentação das chapas de rochas ornamentais.
Piso Resistente: Piso capaz de resistir sem deformação ou ruptura aos esforços submetidos.
Procedimento: Sequência de operações a serem desenvolvidas para realização de um determinado trabalho, com a inclusão dos meios materiais e humanos, medidas de segurança e circunstâncias que possibilitem sua realização.
Profissional capacitado: Trabalhador que recebeu capacitação sob orientação e responsabilidade de um profissional habilitado.
Profissional habilitado: Profissional com atribuições legais para a atividade a ser desempenhada e que assume a responsabilidade técnica, tendo registro no conselho profissional de classe.
Profissional qualificado: Aquele que comprovar conclusão de curso específico na área, reconhecido pelo sistema oficial de ensino.
Sinalização: Procedimento padronizado destinado a orientar, alertar, avisar e advertir.
Tear: Equipamento constituído por quatro colunas que suportam o quadro porta-lâminas. O processo de corte se dá pela ação da fricção do conjunto de lâminas com elementos abrasivos, fazendo um movimento de vai e vem, serrando a rocha de cima para baixo.
Fonte: NR 11.

Inspeção Acessórios e Dispositivos de Içamento: Consulte-nos.

Escopo do Serviço

Inspeção Acessórios e Dispositivos de Içamento

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Analise de resistência; Avaliação de riscos gerais e específicos;
Analise de defeitos; Verificação dos dispositivos de tração;
Analise de condições de superfície; Avaliação de dimensões; Analise da aparelhagem;
Verificação de diâmetro do material;
Inspeção da área cuja dimensão é afetada pela soldagem;
Verificação de tração estática; Analise de tratamento térmico;
Avaliação de espessura de camada; Analise do medidor de tensão;
Verificação da instalação; Inspeção de tração do conjunto de amarração;
Avaliação da etiqueta de identificação; Inspeção de materiais e componentes;
Verificação de cabos e revestimentos; Analise de componentes mecânicos;
Inspeção de manutenção;
Análise de equipamentos relacionados; Avaliação da seleção, uso e descarte;
Inspeção de comprimento; Verificação da carga máxima de trabalho dos acessórios;
Verificação dos requisitos de segurança e dimensões; Analise da marcação, de grau e adicional;
Inspeção de amostragem e critério de conformidade;
Ensaio de carga de prova; Teste de carga de ruptura;
Avaliação do método forca e cesta para levantamento de carga;
Verificação de perigos; Analise de conexão de ferragens e acessórios;
Inspeção de comprimento efetivo de trabalho; Avaliação de rastreabilidade;
Analise do procedimento básico para ensaio;
Inspeção visual; Avaliação de execução e acabamento;
Ensaios de fabricação; Verificação das limitações para utilização;
Inspeção de conjuntos; Analise do içamento típico;
Ensaio cíclico de tensão para catracas;
Inspeção interna e completa; Avaliação da utilização correta;
Analise da utilização em ambientes adversos;
Inspeção de utilização em condições excepcionalmente perigosas;
Avaliação de antes de cada utilização; Analise da massa e manuseio de carga;
Verificação de preparação; Inspeção do centro de gravidade;
Analise de simetria de carregamento; Verificação da segurança de içamento;
Avaliação qualitativa e quantitativa.

Acessórios e Dispositivos de Içamentos:
Linga, Corrente, Estropo, Anel, Cabo de aço, Garras, Cintas, Manilha, Balancim, Base magnética, Olhais de Suspensão, Olhais de Suspensão Soldáveis, Pega Chapas, Pega Fardos, Pega Manilha de Concreto, Balancim de big bag para empilhadeira, Balancim para big bag com trava – HLC, Base magnética, Castanha para container semi automática, Corrente pega piso, Dispositivo de caçamba, Gancho C, Gancho C com trava para rolo de arame, Guincho de alavanca, Olhal de suspensão DSR, Acessórios, dispositivos, olhais de suspensão, Olhal de suspensão DSR Gradup, Olhal de suspensão DSS, Olhal de suspensão DSS  Gradup, Olhal de suspensão tipo porca, Pega chapas horizontal, rosca polegada, Pega fardos, Pega chapas vertical articulado, Pega tambor braço vertical, Pega manilha de concreto, Pega trilho, Pega tubos comum, Pega vigas, Protetor magnético contra quinas para cabos de aço, Pino pega piso, Protetor magnético contra quinas para cintas, Talha alavanca, Talha manual com limitador de sobrecarga, Linha grau 10, Linha grau 8,Cintas de poliéster, Conjuntos de amarração, Olhais, Pega chapas/tambores, Manilhas, Levantadores, magnéticos, Esticadores/grampos/sapatilhas, Esticadores, Grampo, Mosquetão, Sapatilha, Ganchos para container, Ganchos haste DIN 15400, Tensionadores, Correntes offshore, Talhas, Troles, Pórtico/braço giratório, Dispositivos especiais.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
– Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não  é possível  realizar a inspeção e a logística de retorno corre por conta da Contratante.
– Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
06 – Se for realizar TESTE DE ARRANCAMENTO EM DISPOSITIVOS DE ANCORAGEM, OLHAIS, GANCHOS etc, cabe a Contratante fornecer:
a) PEMT (Plataforma Elevatória Móvel de Trabalho) para acesso aos postes e linhas de ancoragem;
b) Até 03 designados para procedimentos da inspeção;
c) Ao executar o Teste de Arrancamento, é possível romper algum dispositivos cabendo a Contratante o ônus;
d) Atenção: A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção;
e) Os pontos avaliados serão somente para elementos acessíveis. Não nos responsabilizamos pelo projeto inicial, ou quaisquer sinistros quanto a montagem ou classificação dos dispositivos.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Inspeção Acessórios e Dispositivos de Içamento

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Substituir:

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Substituir:
Fonte:

Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Inspeção Acessórios e Dispositivos de Içamento

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Inspeção Acessórios e Dispositivos de Içamento

Complementos

Inspeção Acessórios e Dispositivos de Içamento

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Inspeção Acessórios e Dispositivos de Içamento

Saiba Mais

Saiba Mais: Inspeção Acessórios e Dispositivos de Içamento

Cinta: Acessório utilizado para amarração e movimentação de cargas, nos termos definidos na norma ABNT NBR 15637. Empacotamento de chapas: Atividade de embalar (emadeirando e/ou plastificando) um conjunto de chapas de rochas ornamentais. Entera: Fração de bloco de rocha ornamental, passível de ser serrado, normalmente acomodado em espaço existente no carro porta-blocos, junto ao bloco principal que será serrado. Equipamento de elevação de carga: Todo equipamento que faça o trabalho de levantar, movimentar e abaixar cargas, incluindo seus acessórios (destinados a fixar a carga a ser transportada, ligando-a ao equipamento). Equipamento ovador de contêiner: Equipamento sustentado por ponte rolante, utilizado para carga e descarga de pacotes de chapas de rochas ornamentais em contêineres. Possui a forma de um C, sendo a parte superior presa à ponte rolante, e a inferior, que entra no contêiner,
sustenta o pacote a ser ovado. Equipamento para movimentação de chapas de rochas ornamentais fracionadas: Equipamento
destinado à movimentação de cargas, constituído por uma estrutura, com no mínimo, três rodas.
Fueiro: Peça metálica em formato de L ou I, fixada ou encaixada no carro porta-bloco, que tem por finalidade garantir a estabilidade das chapas. Indústria de beneficiamento e comércio de rochas ornamentais: Empresas cujas atividades econômicas se enquadram nos CNAE 2391-5/01, 2391-5/02, 2391-5/03, 4679-6/02.
Máquina de corte de fio diamantado: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Monofio: Máquina de corte de rocha ornamental que utiliza um fio diamantado. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo do fio.
Multifio: Máquina de corte de rocha ornamental que utiliza vários fios diamantados proporcionando o desdobramento do bloco em chapas. O processo de corte ocorre pela ação abrasiva dos anéis ou pérolas com grãos de diamante dispostos ao longo dos fios.
Palitos: Hastes metálicas usadas nos cavaletes verticais para apoio e sustentação das chapas de rochas ornamentais.
Piso Resistente: Piso capaz de resistir sem deformação ou ruptura aos esforços submetidos.
Procedimento: Sequência de operações a serem desenvolvidas para realização de um determinado trabalho, com a inclusão dos meios materiais e humanos, medidas de segurança e circunstâncias que possibilitem sua realização.
Profissional capacitado: Trabalhador que recebeu capacitação sob orientação e responsabilidade de um profissional habilitado.
Profissional habilitado: Profissional com atribuições legais para a atividade a ser desempenhada e que assume a responsabilidade técnica, tendo registro no conselho profissional de classe.
Profissional qualificado: Aquele que comprovar conclusão de curso específico na área, reconhecido pelo sistema oficial de ensino.
Sinalização: Procedimento padronizado destinado a orientar, alertar, avisar e advertir.
Tear: Equipamento constituído por quatro colunas que suportam o quadro porta-lâminas. O processo de corte se dá pela ação da fricção do conjunto de lâminas com elementos abrasivos, fazendo um movimento de vai e vem, serrando a rocha de cima para baixo.
Fonte: NR 11.

Inspeção Acessórios e Dispositivos de Içamento: Consulte-nos.
