Nome Técnico: Curso Capacitação NR-18 Segurança na Montagem, Manutenção, Operação, Desmontagem de Elevador Cremalheira
Referência: 20757
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Curso Manutenção Elevador Cremalheira
O objetivo deste curso é treinar profissionais na utilização de cremalheira, de forma correta e segura, dotando-os de conhecimentos teóricos e práticos, objetivando obter a habilidade na operação, manutenção, montagem e desmontagem do equipamento possibilitando as cargas, tudo de acordo com a Norma Regulamentadora NR-12.

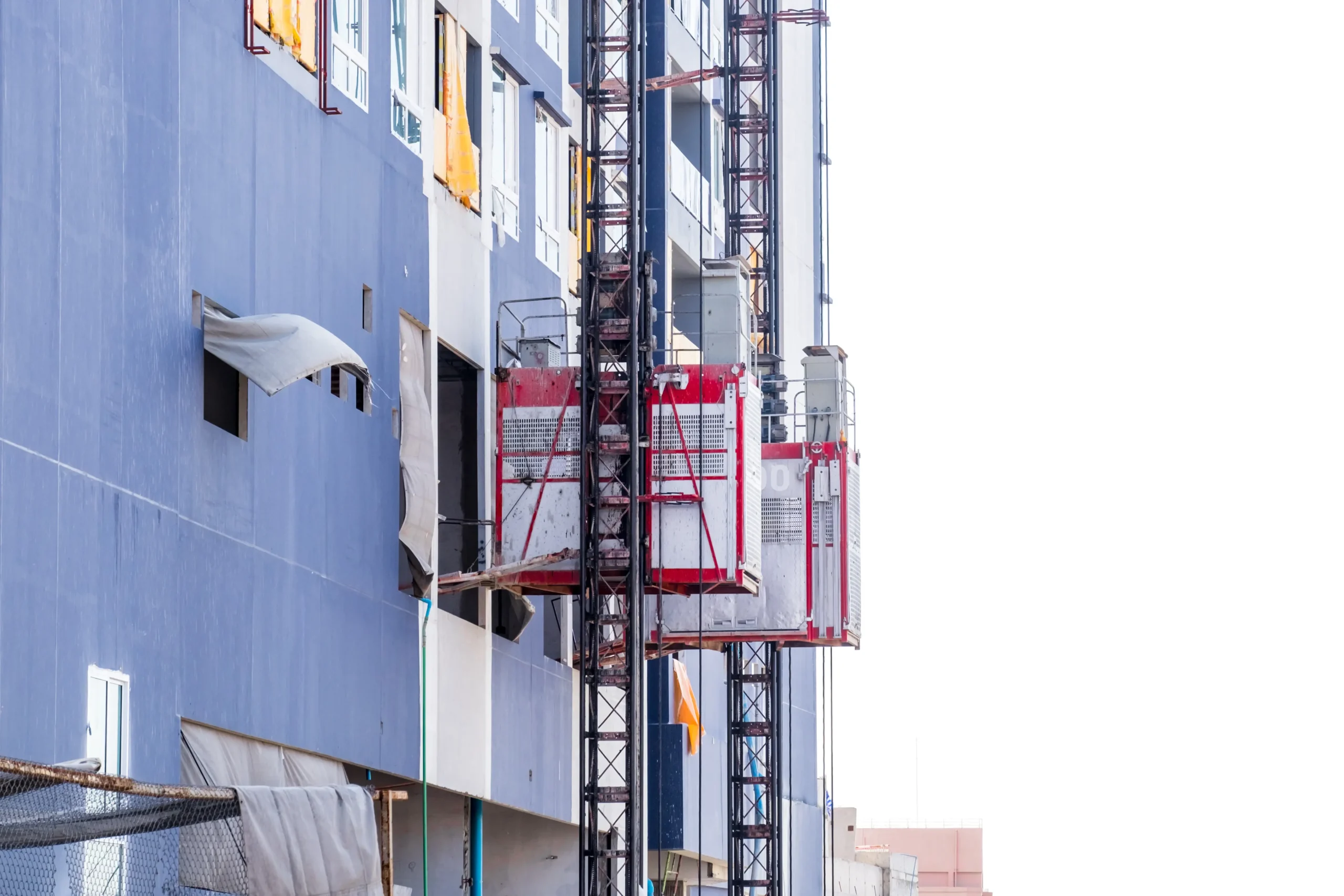

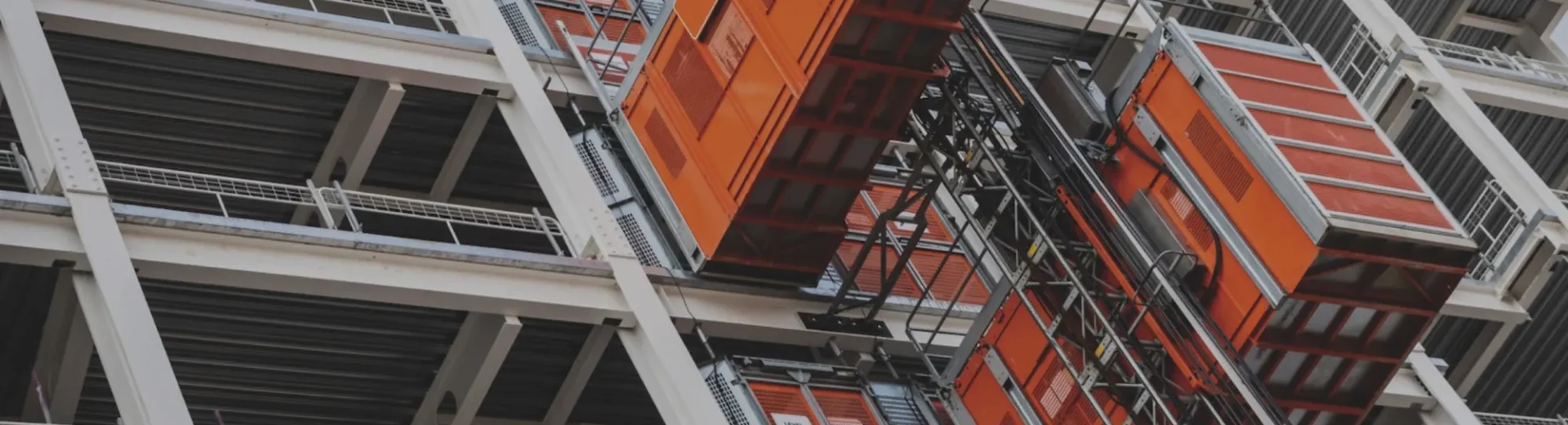

O que é Elevador Cremalheira?
Também conhecido como pinhão (engrenagem) a cremalheira (régua) apresenta menores riscos de ultrapassar a velocidade de segurança, já que o equipamento tem um sistema de engrenagem que permite uma velocidade constante, ao contrário do sistema a cabo, que apresenta velocidades variáveis. Os elevadores de cremalheira, são indicados para o transporte vertical de pessoas e cargas em canteiros de obras. Esses equipamentos podem ser encontrados com capacidades de carga que vão de 750 kg a 4 mil kg, velocidades que vão de 33,5 m/min a 66 m/min e cabines de diversas dimensões.
Funcionamento: A máquina de transporte vertical que funciona por meio da movimentação de engrenagens, que são acionadas por um motofreio de velocidade. A movimentação dessa estrutura garante uma grande força motriz do elevador, fazendo com que ele seja ideal para cargas maiores. Por isso, sua instalação tornou-se um diferencial nas obras de construção, garantindo que ferramentas e materiais possam ser levados com segurança e eficiência.
Com esse tipo de elevador, é possível transportar cargas pesadas em alta velocidade – o sistema utilizado permite que sejam percorridos até 40 metros por minuto.
Certificado de conclusão
Conteúdo Programático
Curso Manutenção Elevador Cremalheira
Características técnicas do equipamento;
Instalação do Elevador – Montagem e Desmontagem;
Desmontagem do Elevador;
Parâmetros técnicos de fundação do elevador;
Manutenções e técnicas de montagem da parede;
Testes de queda e leitura de dados;
Ajustes unidades de segurança;
Operação e Especificação Técnica do Elevador;
Movimentação e Transporte de Materiais/Passageiros;
Técnicas para conhecer a estrutura do Elevador Cremalheira;
Manutenção Preventiva e a corretiva;
Identificar os componentes principais dos equipamentos e suas funções;
Alarme de movimento e alçapão de emergência;
Manutenções no painel de comando, cabine e cabo de alimentação;
Uso do autotransformador;
Cancela de pavimento e conjunto de motorização;
Esquemas elétricos e frenagem de emergência;
Conjunto Trolley ou Caixa de Armazenagem;
Células e capacidade de carga ;
Capacidade de transporte do equipamento;
Medição de velocidade nominal;
Parâmetros de altura máxima de estrutura;
Sistema de Ancoragem e sistema de Moto freio;
Tensão de alimentação/frequência;
Manutenções painel de controle do operador
Técnicas segurança na operação do Elevador Cremalheira;
Como evitar possíveis falhas no equipamento;
Consequências dos acidentes de trabalho;
Checklist de manutenção periódica;
Verificação de lubrificação e montagem dos elevadores;
Solução de problemas;
Troca de peças desgastadas;
Manutenção e troca de acessórios;
Fonte: NR 18.
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Observações e Procedimentos:
Somente quando Contratado Treinamento Prático de Manutenções
O Treinamento deverá obrigatoriamente ser acompanhado pelo Supervisor da área de manutenção, incluindo seu teste final assim como os demais.
Não será permitido o aluno sair do momento do Treinamento em hipótese alguma.
O Treinamento Prático será após as revisões do Treinamento Teórico e Testes Finais.
Requisitos para ministrar parte prática Treinamentos de Manutenção de Máquina ou Equipamento:
Máquina ou Equipamento totalmente desmontado mecanicamente;
Motor na bancada totalmente desmontado incluindo sistema de embreagem;
Ferramentas para montagem e desmontagem de motores e peças mecânicas, de arrefecimento e da embreagem;
Óleo lubrificante para motor e fluído hidráulico para embreagem bem como fluído para sistema de arrefecimento;
Manual de Instrução Técnica de Manutenção da Máquina ou Equipamento;
O Equipamento deverá estar sem as rodas, ou material rotante (esteira), e deverá estar apoiado em cavalete;
O Teste final será aplicado no momento do encerramento do Treinamento.
Solicitação:
Solicitamos nos informar dados do supervisor da área de manutenção como aluno cortesia.
Conteúdo Programático Normativo
Curso Manutenção Elevador Cremalheira
Características técnicas do equipamento;
Instalação do Elevador – Montagem e Desmontagem;
Desmontagem do Elevador;
Parâmetros técnicos de fundação do elevador;
Manutenções e técnicas de montagem da parede;
Testes de queda e leitura de dados;
Ajustes unidades de segurança;
Operação e Especificação Técnica do Elevador;
Movimentação e Transporte de Materiais/Passageiros;
Técnicas para conhecer a estrutura do Elevador Cremalheira;
Manutenção Preventiva e a corretiva;
Identificar os componentes principais dos equipamentos e suas funções;
Alarme de movimento e alçapão de emergência;
Manutenções no painel de comando, cabine e cabo de alimentação;
Uso do autotransformador;
Cancela de pavimento e conjunto de motorização;
Esquemas elétricos e frenagem de emergência;
Conjunto Trolley ou Caixa de Armazenagem;
Células e capacidade de carga ;
Capacidade de transporte do equipamento;
Medição de velocidade nominal;
Parâmetros de altura máxima de estrutura;
Sistema de Ancoragem e sistema de Moto freio;
Tensão de alimentação/frequência;
Manutenções painel de controle do operador
Técnicas segurança na operação do Elevador Cremalheira;
Como evitar possíveis falhas no equipamento;
Consequências dos acidentes de trabalho;
Checklist de manutenção periódica;
Verificação de lubrificação e montagem dos elevadores;
Solução de problemas;
Troca de peças desgastadas;
Manutenção e troca de acessórios;
Fonte: NR 18.
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Observações e Procedimentos:
Somente quando Contratado Treinamento Prático de Manutenções
O Treinamento deverá obrigatoriamente ser acompanhado pelo Supervisor da área de manutenção, incluindo seu teste final assim como os demais.
Não será permitido o aluno sair do momento do Treinamento em hipótese alguma.
O Treinamento Prático será após as revisões do Treinamento Teórico e Testes Finais.
Requisitos para ministrar parte prática Treinamentos de Manutenção de Máquina ou Equipamento:
Máquina ou Equipamento totalmente desmontado mecanicamente;
Motor na bancada totalmente desmontado incluindo sistema de embreagem;
Ferramentas para montagem e desmontagem de motores e peças mecânicas, de arrefecimento e da embreagem;
Óleo lubrificante para motor e fluído hidráulico para embreagem bem como fluído para sistema de arrefecimento;
Manual de Instrução Técnica de Manutenção da Máquina ou Equipamento;
O Equipamento deverá estar sem as rodas, ou material rotante (esteira), e deverá estar apoiado em cavalete;
O Teste final será aplicado no momento do encerramento do Treinamento.
Solicitação:
Solicitamos nos informar dados do supervisor da área de manutenção como aluno cortesia.
Carga Horária
Curso Manutenção Elevador Cremalheira
Participantes sem experiência:
Carga horária mínima = 40 horas/aula
Participantes com experiência:
Carga horária mínima = 16 horas/aula
Atualização (Reciclagem):
Carga horária mínima = 08 horas/aula
Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.
NR 18.14.2.1 Os operadores devem ter ensino fundamental completo e devem receber qualificação e treinamento específico no equipamento, com carga horária mínima de dezesseis horas e atualização anual com carga horária mínima de quatro horas.
Curso Manutenção Elevador Cremalheira
Referências Normativas
Curso Manutenção Elevador Cremalheira
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
NR 35 – Trabalho em Altura;
ABNT NBR 16200 – Elevadores de canteiros de obras para pessoas e materiais com cabina guiada verticalmente – Requisitos de segurança para construção e instalação;
ABNT NBR 6327 – Cabo de aço para uso geral;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Curso Manutenção Elevador Cremalheira
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção específicos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
Certificado: Será expedido o Certificado para cada participante que atingir o aproveitamento mínimo de 70% (teórico e prático) conforme preconiza as Normas Regulamentadoras.
Critérios dos Certificados da Capacitação ou Atualização:
Nossos certificados são numerados e emitidos de acordo com as Normas Regulamentadoras e dispositivos aplicáveis:
Emissão da A.R.T. (Anotação de Responsabilidade Técnica);
Nome completo do funcionário e documento de identidade;
Conteúdo programático;
Carga horária; Cidade, local e data de realização do treinamento;
Nome, identificação, assinatura e qualificação do(s) instrutor(es);
Nome, identificação e assinatura do responsável técnico pela capacitação;
Nome e qualificação do nosso Profissional Habilitado;
Especificação do tipo de trabalho;
Espaço para assinatura do treinando;
Informação no Certificado que os participantes receberam e-book contendo material didático (Apostila, Vídeos, Normas etc.) apresentado no treinamento.
Evidências do Treinamento: Vídeo editado, fotos, documentações digitalizadas, melhoria contínua, parecer do instrutor: Consultar valores.
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
04 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
05 – Manter Equipe de Resgate Equipada;
06 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
07- A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.
Saiba Mais

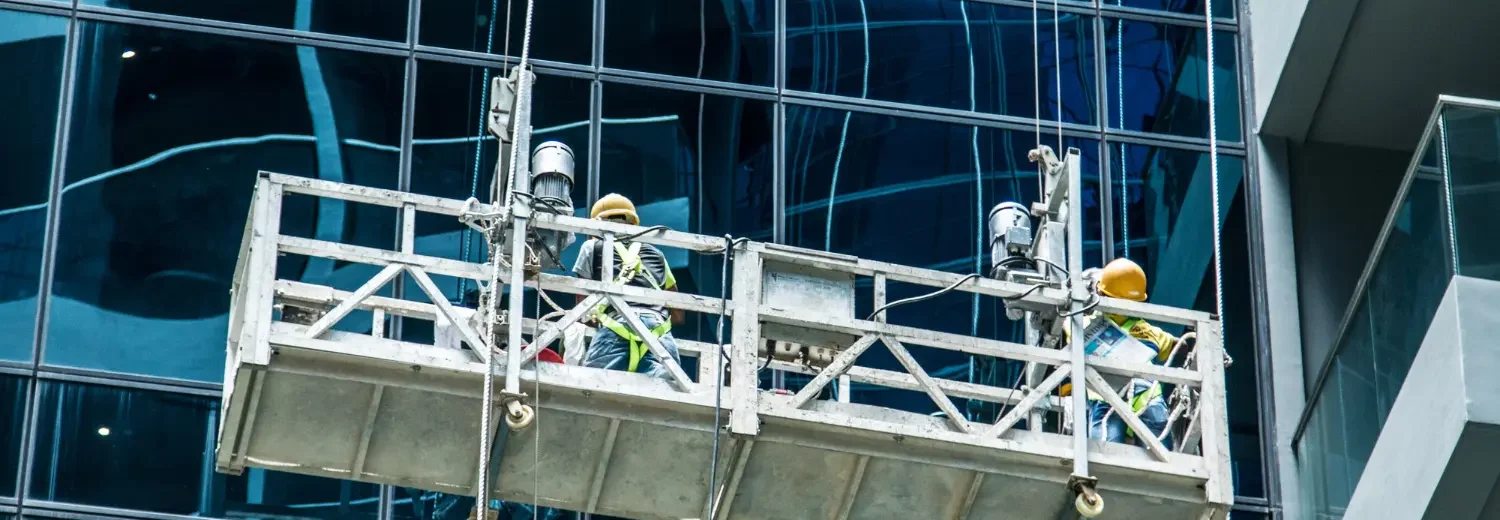

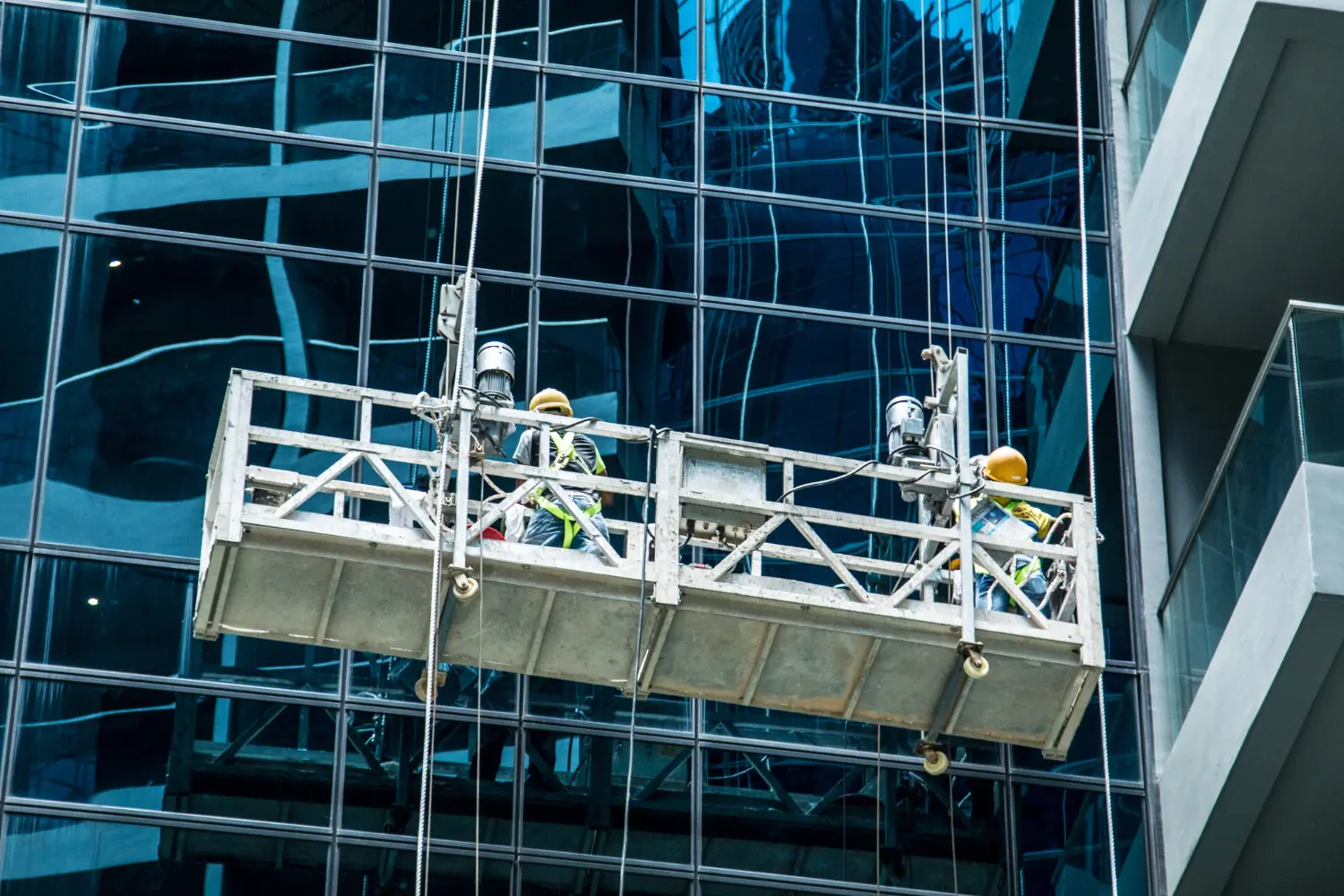

Saiba Mais: Curso Manutenção Elevador Cremalheira
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção:
18.14 Movimentação e Transporte de Materiais e Pessoas (Item 18.14.1 ao 18.14.23.6 com redação dada pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.1 As disposições deste item aplicam-se à instalação, montagem, desmontagem, operação, teste, manutenção e reparos em equipamentos de transporte vertical de materiais e de pessoas em canteiros de obras ou frentes de trabalho. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.1 Os equipamentos de transporte vertical de materiais e de pessoas devem ser dimensionados por profissional legalmente habilitado.
18.14.1.2 Os equipamentos de transporte vertical de materiais e pessoas devem ser projetados, dimensionados e especificados tecnicamente por profissional legalmente habilitado. (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “Os elevadores de transporte vertical de material ou de pessoas devem atender às normas técnicas vigentes no país e, na sua falta, às normas técnicas internacionais vigentes”. (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.1.3 Os serviços de instalação, montagem, desmontagem e manutenção devem ser executados por profissionais qualificados e sob a supervisão de profissional legalmente habilitado.
18.14.1.3.1 A qualificação do montador e do responsável pela manutenção deve ser atualizada anualmente e os mesmos devem estar devidamente identificados.
18.14.1.4 Toda empresa fabricante, locadora ou prestadora de serviços em instalação, montagem, desmontagem e manutenção, seja do equipamento em seu conjunto ou de parte dele, deve ser registrada no Conselho Regional de Engenharia, Arquitetura e Agronomia – CREA e estar sob responsabilidade de profissional legalmente habilitado com atribuição técnica compatível.
18.14.1.5 Os elevadores tracionados a cabo, fabricados após doze meses da publicação deste item, devem ter os painéis laterais, os contra-ventos, a cabine, o guincho de tração e o freio de emergência identificados de forma indelével pelo fabricante, importador ou locador.
18.14.1.6 Toda empresa usuária de equipamentos de movimentação e transporte de materiais e ou pessoas deve possuir o seu “Programa de Manutenção Preventiva” conforme recomendação do locador, importador ou fabricante.
18.14.1.6.1 O Programa de Manutenção Preventiva deve ser mantido junto ao Livro de Inspeção do Equipamento.
18.14.1.7 O uso dos elevadores após sua montagem ou manutenções sucessivas deve ser precedido de Termo de Entrega Técnica, elaborado por profissional legalmente habilitado, prevendo a verificação operacional e de segurança, respeitando os parâmetros indicados pelo fabricante, que deverá ser anexado ao Livro de Inspeção do Equipamento.
18.14.1.8 A Entrega Técnica Inicial dos elevadores e respectivos relatórios de manutenção deve ser feita para o responsável técnico da obra e constar do Livro de Inspeção do Equipamento. (Alterado pela Portaria SIT n.º 296, de
16 de dezembro de 2011)
18.14.1.9 Os elevadores tracionados a cabo ou cremalheira devem possuir chave de partida e bloqueio que impeça o seu acionamento por pessoas não autorizadas.
18.14.1.10 (Revogado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.11 É proibido o uso de chave do tipo comutadora e/ou reversora para comando elétrico de subida, descida ou parada. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.12 Todos os componentes elétricos ou eletrônicos que fiquem expostos ao tempo devem ter proteção contra intempéries. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.13 Deve ser realizado teste dos freios de emergência dos elevadores na entrega para início de operação e, no máximo, a cada noventa dias, devendo o laudo referente a estes testes ser devidamente assinado pelo responsável técnico pela manutenção do equipamento e os parâmetros utilizados devem ser anexados ao Livro de Inspeção do Equipamento existente na obra. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2 Todos os equipamentos de movimentação e transporte de materiais e pessoas só devem ser operados por trabalhador qualificado, o qual terá sua função anotada em carteira de trabalho.
18.14.2.1 Os operadores devem ter ensino fundamental completo e devem receber qualificação e treinamento específico no equipamento, com carga horária mínima de dezesseis horas e atualização anual com carga horária mínima de quatro horas.
18.14.2.1.1 Aos operadores que possuírem experiência comprovada em CTPS, anterior a maio de 2011, é dispensada a exigência de ensino fundamental completo. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2.2 São atribuições do operador:
a) manter o posto de trabalho limpo e organizado;
b) instruir e verificar a carga e descarga de material e pessoas dentro da cabine;
c) comunicar e registrar ao engenheiro responsável da obra qualquer anomalia no equipamento;
d) acompanhar todos os serviços de manutenção enquanto executados no equipamento.
18.14.3 Devem ser observados os seguintes requisitos de segurança durante a execução dos serviços de montagem, desmontagem, ascensão e manutenção do elevador:
a) isolamento da área de trabalho;
b) proibição da execução de outras atividades nas periferias das fachadas onde estão sendo executados os serviços;
c) proibição de execução deste tipo de serviço em dias de condições meteorológicas não favoráveis como chuva, relâmpagos, ventanias, etc.
18.14.4 Quando o local de lançamento de concreto não for visível pelo operador do equipamento de transporte ou bomba de concreto, deve ser utilizado um sistema de sinalização, sonoro ou visual, e, quando isso não for possível deve haver comunicação por telefone ou rádio para determinar o início e o fim do transporte.
18.14.5 No transporte e descarga de materiais, perfis, vigas e elementos estruturais é proibida a circulação ou permanência de pessoas sob a área de movimentação da carga e devem ser adotadas medidas preventivas quanto à sinalização e isolamento da área.
18.14.6 Os acessos da obra devem estar desimpedidos, possibilitando a movimentação dos equipamentos de guindar e transportar.
18.14.7 Os equipamentos de guindar e transportar materiais e pessoas devem ser vistoriados diariamente, antes do inicio dos serviços, pelo operador, conforme orientação dada pelo responsável técnico do equipamento, atendidas as recomendações do manual do fabricante, devendo ser registrada a vistoria em livro de inspeção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.8 Na movimentação e transporte de estruturas, placas e outros pré-moldados, bem como cargas em geral, devem ser tomadas todas as medidas preventivas que garantam a sua estabilidade.
18.14.9 Todas as manobras de movimentação devem ser executadas por trabalhador qualificado e por meio de dispositivos eficientes de comunicação e, na impossibilidade ou necessidade, por meio de códigos de sinais.
18.14.10 Devem ser tomadas precauções especiais quando da movimentação de materiais, máquinas e equipamentos próximos às redes elétricas.
18.14.11 O levantamento manual ou semimecanizado de cargas deve ser executado de forma que o esforço físico realizado pelo trabalhador seja compatível com a sua capacidade de força, conforme a NR-17 (Ergonomia).
18.14.12 Os guinchos de coluna ou similar (tipo “Velox”) devem ser providos de dispositivo próprios para sua fixação.
18.14.13 O tambor do guincho de coluna deve estar nivelado para garantir o enrolamento adequado do cabo.
18.14.14 A distância entre a roldana livre e o tambor do guincho do elevador tracionado a cabo deve estar compreendida entre 2,5 m e 3,0 m de eixo a eixo.
18.14.15 Deve ser instalada uma proteção resistente desde a roldana livre até o tambor do guincho de forma a evitar o contato acidental com suas partes, sendo a área isolada por anteparos rígidos de modo a impedir a circulação de trabalhadores.
18.14.16 O guincho do elevador deve ser dotado de chave de partida e bloqueio que impeça o seu acionamento por pessoa não autorizada.
18.14.17 Em qualquer posição da cabina do elevador, o cabo de tração deve dispor, no mínimo, de seis voltas enroladas no tambor.
18.14.18 Os elevadores de caçamba devem ser utilizados apenas para o transporte de material a granel.
18.14.19 É proibido o transporte de pessoas por equipamento de guindar não projetado para este fim.
18.14.20 Os equipamentos de transportes de materiais devem possuir dispositivos que impeçam a descarga acidental do material transportado.
18.14.21 Torres de Elevadores
18.14.21.1 As torres de elevadores devem ser dimensionadas em função das cargas a que estarão sujeitas.
18.14.21.1.1 É proibido o uso de elevadores com torre de elevador e/ou cabine de madeira.
18.14.21.2 As torres dos elevadores devem ser montadas e desmontadas por trabalhadores qualificados.
18.14.21.3 As torres dos elevadores devem estar afastadas das redes elétricas ou estar isoladas conforme normas específicas da concessionária local.
18.14.21.4 As torres dos elevadores devem ser montadas de maneira que a distância entre a face da cabina e a face da edificação seja de, no máximo, sessenta centímetros.
18.14.21.4.1 Para distâncias maiores, as cargas e os esforços solicitantes originados pelas rampas deverão ser considerados no dimensionamento e especificação da torre do elevador.
18.14.21.5 A base onde estão instalados o guincho, o suporte da roldana livre e a torre dos elevadores tracionados a cabo, deve ser de concreto, nivelada, rígida e dimensionada por profissional legalmente habilitado, de modo a suportar as cargas a que estará sujeita.
18.14.21.6 Os elementos estruturais componentes da torre do elevador devem estar em condições de utilização, sem apresentar estado de corrosão ou deformação que possam comprometer sua estabilidade.
18.14.21.7 As torres para elevadores de caçamba devem ser dotadas de dispositivos que mantenham a caçamba em equilíbrio.
18.14.21.8 Os parafusos de pressão dos painéis laterais devem ser apertados e os contraventos contra pinados.
18.14.21.9 Para elevadores tracionados a cabo ou do tipo cremalheira a quantidade e tipo de amarração deve ser especificada pelo fabricante ou pelo profissional legalmente habilitado responsável pelo equipamento.
18.14.21.10 A altura livre para trabalho após amarração na última laje concretada deve ser:
a) nos elevadores tracionados a cabo, com a cabina nivelada no último pavimento concretado, a distância entre a viga da cabina e a viga superior da torre do elevador deve estar compreendida entre quatro e seis metros, sendo que para os elevadores com caçamba automática, esta distância deve ser aumentada em dois metros;
b) nos elevadores do tipo cremalheira, a altura da torre após o último pavimento concretado será determinada pelo fabricante, em função do tipo de torre e seus acessórios de amarração.
18.14.21.11 O trecho da torre do elevador acima da última laje deve ser mantido estaiado observando-se o seguinte:
a) nos elevadores tracionados a cabo, pelos montantes posteriores, de modo a evitar o tombamento da torre no sentido contrário à edificação;
b) nos elevadores do tipo cremalheira, conforme especificações do fabricante.
18.14.21.11.1 Nos elevadores do tipo cremalheira o último elemento da torre do elevador deve ser montado com a régua de cremalheira invertida, de modo a evitar o tracionamento da cabina.
18.14.21.12 A torre e o guincho do elevador devem ser aterrados eletricamente.
18.14.21.13 Em todos os acessos de entrada à torre do elevador deve ser instalada uma barreira que tenha, no mínimo, um metro e oitenta centímetros de altura, impedindo que pessoas exponham alguma parte de seu corpo no
interior da mesma.
18.14.21.14 A torre do elevador deve ser dotada de proteção e sinalização, de forma a proibir a circulação de trabalhadores através da mesma.
18.14.21.15 As torres de elevadores de materiais devem ter suas faces revestidas com tela de arame galvanizado ou material de resistência e durabilidade equivalentes.
18.14.21.15.1 Nos elevadores de materiais, onde a cabina for fechada por painéis fixos de, no mínimo, dois metros de altura, e dotada de um único acesso, o entelamento da torre é dispensável.
18.14.21.16 As torres do elevador de material e do elevador de passageiros devem ser equipadas com dispositivo de segurança que impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento. (Redação vigente até 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “As torres do elevador de material e do elevador de passageiros devem ser equipadas com chaves de segurança com ruptura positiva que dificulte a burla e impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento.” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.21.17 As rampas de acesso à torre de elevador devem:
a) ser providas de sistema de guarda-corpo e rodapé, conforme subitem 18.13.5;
b) ter pisos de material resistente, sem apresentar aberturas;
c) não ter inclinação descendente no sentido da torre;
d) ser fixadas à estrutura do prédio ou da torre, nos elevadores tracionados a cabo;
e) nos elevadores de cremalheira a rampa pode estar fixada à cabine de forma articulada.
18.14.21.18 Deve haver altura livre de no mínimo dois metros sobre a rampa.
18.14.21.19 As cabines dos elevadores tracionados a cabo devem possuir sistema de guias que dispensem a utilização de graxa nos tubos-guias da torre do elevador. (Alterado pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.21.20 Os eixos de saída do redutor e do carretel, nos elevadores tracionados a cabo, devem ser identificados de maneira a permitir sua rastreabilidade. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.21.21 Devem ser mantidos atualizados os laudos de ensaios não destrutivos dos eixos de saída do redutor e do carretel, nos elevadores de tração a cabo, sendo a periodicidade definida por profissional legalmente habilitado, obedecidos os prazos máximos previstos pelo fabricante no manual de manutenção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.22 Elevadores de Transporte de Materiais
18.14.22.1 É proibido o transporte de pessoas nos elevadores de materiais tracionados a cabo, com exceção dos elevadores do tipo cremalheira onde somente o operador e o responsável pelo material a ser transportado podem subir junto com a carga, desde que fisicamente isolados da mesma.
18.14.22.1.1 É proibido:
a) transportar materiais com dimensões maiores que as dimensões internas da cabine no elevador tipo cremalheira;
b) transportar materiais apoiados nas portas da cabine;
c) transportar materiais do lado externo da cabine, exceto nas operações de montagem e desmontagem do elevador;
d) transportar material a granel sem acondicionamento apropriado;
e) adaptar a instalação de qualquer equipamento ou dispositivo para içamento de materiais em qualquer parte da cabina ou da torre do elevador, salvo se houver projeto específico do fabricante que, neste caso deve estar à disposição da fiscalização no local da utilização do equipamento.
18.14.22.2 Deve ser fixada uma placa no interior do elevador de material, contendo a indicação de carga máxima e a proibição de transporte de pessoas.
18.14.22.3 O posto de trabalho do guincheiro deve ser isolado, dispor de proteção segura contra queda de materiais, e os assentos utilizados devem atender ao disposto na NR-17 (Ergonomia).
18.14.22.4 Os elevadores de materiais tracionados a cabo devem dispor:
a) sistema de frenagem automática;
b) sistema de segurança eletromecânica instalado a dois metros abaixo da viga superior da torre do elevador; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “sistema de segurança eletromecânica monitorado através de interface de segurança no limite superior, instalado a dois metros abaixo da viga superior da torre do elevador;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
c) sistema de trava de segurança para mantê-lo parado em altura, além do freio do motor;
d) interruptor de corrente para que só se movimente com portas ou painéis fechados;
(Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.22.5 Todo serviço executado no elevador deve ser registrado no “Livro de Inspeção do Elevador” o qual deverá acompanhar o equipamento e estar sobre a responsabilidade do contratante.
18.14.22.6 O elevador deve contar com dispositivo de tração na subida e descida, de modo a impedir a descida da cabina em queda livre (banguela).
18.14.22.7 Os elevadores de materiais devem ser dotados de botão em cada pavimento para acionar lâmpada ou campainha junto ao guincheiro a fim de garantir comunicação única através de painel de controle de identificação de chamada.
18.14.22.8 Os elevadores de materiais devem ser providos, nas laterais, de painéis fixos de contenção com altura em torno de um metro e, nas demais faces, de portas ou painéis removíveis.
18.14.22.9 Os elevadores de materiais de tração a cabo devem ser dotados de cobertura fixa, basculável ou removível.
18.14.23 Elevadores de Passageiros
18.14.23.1 Nos edifícios em construção com oito ou mais pavimentos a partir do térreo ou altura equivalente é obrigatória a instalação de pelo menos um elevador de passageiros devendo seu percurso alcançar toda a extensão vertical da obra.
18.14.23.1.1 O elevador de passageiros deve ser instalado a partir da conclusão da laje de piso do quinto pavimento ou altura equivalente.
18.14.23.2 É proibido o transporte simultâneo de carga e passageiros nos elevadores tracionados a cabo.
18.14.23.2.1 Quando ocorrer o transporte de carga nos elevadores de tração a cabo, o comando do elevador deve ser externo.
18.14.23.2.2 Em caso de utilização de elevador de passageiros para transporte de cargas ou materiais, não simultâneo, deverá haver sinalização por meio de cartazes em seu interior, onde conste de forma visível, os seguintes dizeres, ou outros que traduzam a mesma mensagem: “É PERMITIDO O USO DESTE ELEVADOR PARA TRANSPORTE DE MATERIAL, DESDE QUE NÃO REALIZADO SIMULTÂNEO COM O TRANSPORTE DE PESSOAS.”
18.14.23.2.3 Quando o elevador de passageiros for utilizado para o transporte de cargas e materiais, não simultaneamente, e for o único da obra, será instalado a partir do pavimento térreo.
18.14.23.2.4 O transporte de passageiros terá prioridade sobre o de carga ou de materiais.
18.14.23.3 O elevador de passageiros deve dispor de:
a) interruptor nos fins de curso superior e inferior, conjugado com freio automático eletromecânico; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “interruptor nos fins de curso superior e inferior monitorado através de interface de segurança;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
b) sistema de frenagem automática, a ser acionado em caso de ruptura do cabo de tração ou, em outras situações que possam gerar a queda livre da cabine;
c) sistema de segurança eletromecânico situado a dois metros abaixo da viga superior da torre, ou outro sistema que impeça o choque da cabine com esta viga; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
“sistema de segurança situado a dois metros abaixo da viga superior da torre, monitorado através de interface de segurança, ou outro sistema com a mesma categoria de segurança que impeça o choque da cabine com esta viga;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
d) interruptor de corrente, para que se movimente apenas com as portas fechadas; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) cabina metálica com porta
f) freio manual situado na cabina, interligado ao interruptor de corrente que quando acionado desligue o motor.
g) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.23.4 Todo serviço executado no elevador deve ser registrado no Livro de Inspeção do Elevador, o qual deverá acompanhar o equipamento e estar sob a responsabilidade do contratante.
18.14.23.5 A cabina do elevador automático de passageiros deve ter iluminação e ventilação natural ou artificial durante o uso e indicação do número máximo de passageiros e peso máximo equivalente em quilogramas (Kg).
18.14.23.6 É proibido o uso de frenagem da cabina por sistema do tipo viga flutuante para elevadores de materiais e ou passageiros, cujo princípio de acionamento ocorra por monitoramento da tensão do cabo de aço de tração.
18.14.23.7 São permitidas por 12 meses, contados da publicação desta portaria, a instalação e a utilização de elevador de passageiros tracionado com um único cabo, desde que atendidas às disposições da NR-18. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
18.14.23.7.1 Terminado o prazo estabelecido no subitem 18.14.23.7, os elevadores de passageiros tracionados a cabo somente poderão ser utilizados nas seguintes condições: (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
a) as obras que já tenham instalados elevadores de passageiros tracionados com um único cabo poderão continuar utilizando por mais 12 meses, desde que atendam às disposições desta NR.
b) somente podem ser instalados elevadores de passageiros tracionados a cabo que atendam ao disposto na norma ABNT NBR 16.200:2013, ou alteração posterior, além das disposições desta NR.
18.14.23.7.2 As disposições do item 18.14.23.7 e seus subitens não se aplicam a elevadores definitivos tracionados a cabo utilizados para transporte vertical de pessoas, nem a elevadores provisórios tracionados a cabo para transporte de materiais. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013).
Fonte: NR 18.
Curso Manutenção Elevador Cremalheira: Consulte-nos.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Validade do Laudo:
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Curso Manutenção Elevador Cremalheira
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção:
18.14 Movimentação e Transporte de Materiais e Pessoas (Item 18.14.1 ao 18.14.23.6 com redação dada pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.1 As disposições deste item aplicam-se à instalação, montagem, desmontagem, operação, teste, manutenção e reparos em equipamentos de transporte vertical de materiais e de pessoas em canteiros de obras ou frentes de trabalho. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.1 Os equipamentos de transporte vertical de materiais e de pessoas devem ser dimensionados por profissional legalmente habilitado.
18.14.1.2 Os equipamentos de transporte vertical de materiais e pessoas devem ser projetados, dimensionados e especificados tecnicamente por profissional legalmente habilitado. (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “Os elevadores de transporte vertical de material ou de pessoas devem atender às normas técnicas vigentes no país e, na sua falta, às normas técnicas internacionais vigentes”. (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.1.3 Os serviços de instalação, montagem, desmontagem e manutenção devem ser executados por profissionais qualificados e sob a supervisão de profissional legalmente habilitado.
18.14.1.3.1 A qualificação do montador e do responsável pela manutenção deve ser atualizada anualmente e os mesmos devem estar devidamente identificados.
18.14.1.4 Toda empresa fabricante, locadora ou prestadora de serviços em instalação, montagem, desmontagem e manutenção, seja do equipamento em seu conjunto ou de parte dele, deve ser registrada no Conselho Regional de Engenharia, Arquitetura e Agronomia – CREA e estar sob responsabilidade de profissional legalmente habilitado com atribuição técnica compatível.
18.14.1.5 Os elevadores tracionados a cabo, fabricados após doze meses da publicação deste item, devem ter os painéis laterais, os contra-ventos, a cabine, o guincho de tração e o freio de emergência identificados de forma indelével pelo fabricante, importador ou locador.
18.14.1.6 Toda empresa usuária de equipamentos de movimentação e transporte de materiais e ou pessoas deve possuir o seu “Programa de Manutenção Preventiva” conforme recomendação do locador, importador ou fabricante.
18.14.1.6.1 O Programa de Manutenção Preventiva deve ser mantido junto ao Livro de Inspeção do Equipamento.
18.14.1.7 O uso dos elevadores após sua montagem ou manutenções sucessivas deve ser precedido de Termo de Entrega Técnica, elaborado por profissional legalmente habilitado, prevendo a verificação operacional e de segurança, respeitando os parâmetros indicados pelo fabricante, que deverá ser anexado ao Livro de Inspeção do Equipamento.
18.14.1.8 A Entrega Técnica Inicial dos elevadores e respectivos relatórios de manutenção deve ser feita para o responsável técnico da obra e constar do Livro de Inspeção do Equipamento. (Alterado pela Portaria SIT n.º 296, de
16 de dezembro de 2011)
18.14.1.9 Os elevadores tracionados a cabo ou cremalheira devem possuir chave de partida e bloqueio que impeça o seu acionamento por pessoas não autorizadas.
18.14.1.10 (Revogado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.11 É proibido o uso de chave do tipo comutadora e/ou reversora para comando elétrico de subida, descida ou parada. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.12 Todos os componentes elétricos ou eletrônicos que fiquem expostos ao tempo devem ter proteção contra intempéries. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.13 Deve ser realizado teste dos freios de emergência dos elevadores na entrega para início de operação e, no máximo, a cada noventa dias, devendo o laudo referente a estes testes ser devidamente assinado pelo responsável técnico pela manutenção do equipamento e os parâmetros utilizados devem ser anexados ao Livro de Inspeção do Equipamento existente na obra. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2 Todos os equipamentos de movimentação e transporte de materiais e pessoas só devem ser operados por trabalhador qualificado, o qual terá sua função anotada em carteira de trabalho.
18.14.2.1 Os operadores devem ter ensino fundamental completo e devem receber qualificação e treinamento específico no equipamento, com carga horária mínima de dezesseis horas e atualização anual com carga horária mínima de quatro horas.
18.14.2.1.1 Aos operadores que possuírem experiência comprovada em CTPS, anterior a maio de 2011, é dispensada a exigência de ensino fundamental completo. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2.2 São atribuições do operador:
a) manter o posto de trabalho limpo e organizado;
b) instruir e verificar a carga e descarga de material e pessoas dentro da cabine;
c) comunicar e registrar ao engenheiro responsável da obra qualquer anomalia no equipamento;
d) acompanhar todos os serviços de manutenção enquanto executados no equipamento.
18.14.3 Devem ser observados os seguintes requisitos de segurança durante a execução dos serviços de montagem, desmontagem, ascensão e manutenção do elevador:
a) isolamento da área de trabalho;
b) proibição da execução de outras atividades nas periferias das fachadas onde estão sendo executados os serviços;
c) proibição de execução deste tipo de serviço em dias de condições meteorológicas não favoráveis como chuva, relâmpagos, ventanias, etc.
18.14.4 Quando o local de lançamento de concreto não for visível pelo operador do equipamento de transporte ou bomba de concreto, deve ser utilizado um sistema de sinalização, sonoro ou visual, e, quando isso não for possível deve haver comunicação por telefone ou rádio para determinar o início e o fim do transporte.
18.14.5 No transporte e descarga de materiais, perfis, vigas e elementos estruturais é proibida a circulação ou permanência de pessoas sob a área de movimentação da carga e devem ser adotadas medidas preventivas quanto à sinalização e isolamento da área.
18.14.6 Os acessos da obra devem estar desimpedidos, possibilitando a movimentação dos equipamentos de guindar e transportar.
18.14.7 Os equipamentos de guindar e transportar materiais e pessoas devem ser vistoriados diariamente, antes do inicio dos serviços, pelo operador, conforme orientação dada pelo responsável técnico do equipamento, atendidas as recomendações do manual do fabricante, devendo ser registrada a vistoria em livro de inspeção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.8 Na movimentação e transporte de estruturas, placas e outros pré-moldados, bem como cargas em geral, devem ser tomadas todas as medidas preventivas que garantam a sua estabilidade.
18.14.9 Todas as manobras de movimentação devem ser executadas por trabalhador qualificado e por meio de dispositivos eficientes de comunicação e, na impossibilidade ou necessidade, por meio de códigos de sinais.
18.14.10 Devem ser tomadas precauções especiais quando da movimentação de materiais, máquinas e equipamentos próximos às redes elétricas.
18.14.11 O levantamento manual ou semimecanizado de cargas deve ser executado de forma que o esforço físico realizado pelo trabalhador seja compatível com a sua capacidade de força, conforme a NR-17 (Ergonomia).
18.14.12 Os guinchos de coluna ou similar (tipo “Velox”) devem ser providos de dispositivo próprios para sua fixação.
18.14.13 O tambor do guincho de coluna deve estar nivelado para garantir o enrolamento adequado do cabo.
18.14.14 A distância entre a roldana livre e o tambor do guincho do elevador tracionado a cabo deve estar compreendida entre 2,5 m e 3,0 m de eixo a eixo.
18.14.15 Deve ser instalada uma proteção resistente desde a roldana livre até o tambor do guincho de forma a evitar o contato acidental com suas partes, sendo a área isolada por anteparos rígidos de modo a impedir a circulação de trabalhadores.
18.14.16 O guincho do elevador deve ser dotado de chave de partida e bloqueio que impeça o seu acionamento por pessoa não autorizada.
18.14.17 Em qualquer posição da cabina do elevador, o cabo de tração deve dispor, no mínimo, de seis voltas enroladas no tambor.
18.14.18 Os elevadores de caçamba devem ser utilizados apenas para o transporte de material a granel.
18.14.19 É proibido o transporte de pessoas por equipamento de guindar não projetado para este fim.
18.14.20 Os equipamentos de transportes de materiais devem possuir dispositivos que impeçam a descarga acidental do material transportado.
18.14.21 Torres de Elevadores
18.14.21.1 As torres de elevadores devem ser dimensionadas em função das cargas a que estarão sujeitas.
18.14.21.1.1 É proibido o uso de elevadores com torre de elevador e/ou cabine de madeira.
18.14.21.2 As torres dos elevadores devem ser montadas e desmontadas por trabalhadores qualificados.
18.14.21.3 As torres dos elevadores devem estar afastadas das redes elétricas ou estar isoladas conforme normas específicas da concessionária local.
18.14.21.4 As torres dos elevadores devem ser montadas de maneira que a distância entre a face da cabina e a face da edificação seja de, no máximo, sessenta centímetros.
18.14.21.4.1 Para distâncias maiores, as cargas e os esforços solicitantes originados pelas rampas deverão ser considerados no dimensionamento e especificação da torre do elevador.
18.14.21.5 A base onde estão instalados o guincho, o suporte da roldana livre e a torre dos elevadores tracionados a cabo, deve ser de concreto, nivelada, rígida e dimensionada por profissional legalmente habilitado, de modo a suportar as cargas a que estará sujeita.
18.14.21.6 Os elementos estruturais componentes da torre do elevador devem estar em condições de utilização, sem apresentar estado de corrosão ou deformação que possam comprometer sua estabilidade.
18.14.21.7 As torres para elevadores de caçamba devem ser dotadas de dispositivos que mantenham a caçamba em equilíbrio.
18.14.21.8 Os parafusos de pressão dos painéis laterais devem ser apertados e os contraventos contra pinados.
18.14.21.9 Para elevadores tracionados a cabo ou do tipo cremalheira a quantidade e tipo de amarração deve ser especificada pelo fabricante ou pelo profissional legalmente habilitado responsável pelo equipamento.
18.14.21.10 A altura livre para trabalho após amarração na última laje concretada deve ser:
a) nos elevadores tracionados a cabo, com a cabina nivelada no último pavimento concretado, a distância entre a viga da cabina e a viga superior da torre do elevador deve estar compreendida entre quatro e seis metros, sendo que para os elevadores com caçamba automática, esta distância deve ser aumentada em dois metros;
b) nos elevadores do tipo cremalheira, a altura da torre após o último pavimento concretado será determinada pelo fabricante, em função do tipo de torre e seus acessórios de amarração.
18.14.21.11 O trecho da torre do elevador acima da última laje deve ser mantido estaiado observando-se o seguinte:
a) nos elevadores tracionados a cabo, pelos montantes posteriores, de modo a evitar o tombamento da torre no sentido contrário à edificação;
b) nos elevadores do tipo cremalheira, conforme especificações do fabricante.
18.14.21.11.1 Nos elevadores do tipo cremalheira o último elemento da torre do elevador deve ser montado com a régua de cremalheira invertida, de modo a evitar o tracionamento da cabina.
18.14.21.12 A torre e o guincho do elevador devem ser aterrados eletricamente.
18.14.21.13 Em todos os acessos de entrada à torre do elevador deve ser instalada uma barreira que tenha, no mínimo, um metro e oitenta centímetros de altura, impedindo que pessoas exponham alguma parte de seu corpo no
interior da mesma.
18.14.21.14 A torre do elevador deve ser dotada de proteção e sinalização, de forma a proibir a circulação de trabalhadores através da mesma.
18.14.21.15 As torres de elevadores de materiais devem ter suas faces revestidas com tela de arame galvanizado ou material de resistência e durabilidade equivalentes.
18.14.21.15.1 Nos elevadores de materiais, onde a cabina for fechada por painéis fixos de, no mínimo, dois metros de altura, e dotada de um único acesso, o entelamento da torre é dispensável.
18.14.21.16 As torres do elevador de material e do elevador de passageiros devem ser equipadas com dispositivo de segurança que impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento. (Redação vigente até 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “As torres do elevador de material e do elevador de passageiros devem ser equipadas com chaves de segurança com ruptura positiva que dificulte a burla e impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento.” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.21.17 As rampas de acesso à torre de elevador devem:
a) ser providas de sistema de guarda-corpo e rodapé, conforme subitem 18.13.5;
b) ter pisos de material resistente, sem apresentar aberturas;
c) não ter inclinação descendente no sentido da torre;
d) ser fixadas à estrutura do prédio ou da torre, nos elevadores tracionados a cabo;
e) nos elevadores de cremalheira a rampa pode estar fixada à cabine de forma articulada.
18.14.21.18 Deve haver altura livre de no mínimo dois metros sobre a rampa.
18.14.21.19 As cabines dos elevadores tracionados a cabo devem possuir sistema de guias que dispensem a utilização de graxa nos tubos-guias da torre do elevador. (Alterado pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.21.20 Os eixos de saída do redutor e do carretel, nos elevadores tracionados a cabo, devem ser identificados de maneira a permitir sua rastreabilidade. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.21.21 Devem ser mantidos atualizados os laudos de ensaios não destrutivos dos eixos de saída do redutor e do carretel, nos elevadores de tração a cabo, sendo a periodicidade definida por profissional legalmente habilitado, obedecidos os prazos máximos previstos pelo fabricante no manual de manutenção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.22 Elevadores de Transporte de Materiais
18.14.22.1 É proibido o transporte de pessoas nos elevadores de materiais tracionados a cabo, com exceção dos elevadores do tipo cremalheira onde somente o operador e o responsável pelo material a ser transportado podem subir junto com a carga, desde que fisicamente isolados da mesma.
18.14.22.1.1 É proibido:
a) transportar materiais com dimensões maiores que as dimensões internas da cabine no elevador tipo cremalheira;
b) transportar materiais apoiados nas portas da cabine;
c) transportar materiais do lado externo da cabine, exceto nas operações de montagem e desmontagem do elevador;
d) transportar material a granel sem acondicionamento apropriado;
e) adaptar a instalação de qualquer equipamento ou dispositivo para içamento de materiais em qualquer parte da cabina ou da torre do elevador, salvo se houver projeto específico do fabricante que, neste caso deve estar à disposição da fiscalização no local da utilização do equipamento.
18.14.22.2 Deve ser fixada uma placa no interior do elevador de material, contendo a indicação de carga máxima e a proibição de transporte de pessoas.
18.14.22.3 O posto de trabalho do guincheiro deve ser isolado, dispor de proteção segura contra queda de materiais, e os assentos utilizados devem atender ao disposto na NR-17 (Ergonomia).
18.14.22.4 Os elevadores de materiais tracionados a cabo devem dispor:
a) sistema de frenagem automática;
b) sistema de segurança eletromecânica instalado a dois metros abaixo da viga superior da torre do elevador; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “sistema de segurança eletromecânica monitorado através de interface de segurança no limite superior, instalado a dois metros abaixo da viga superior da torre do elevador;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
c) sistema de trava de segurança para mantê-lo parado em altura, além do freio do motor;
d) interruptor de corrente para que só se movimente com portas ou painéis fechados;
(Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.22.5 Todo serviço executado no elevador deve ser registrado no “Livro de Inspeção do Elevador” o qual deverá acompanhar o equipamento e estar sobre a responsabilidade do contratante.
18.14.22.6 O elevador deve contar com dispositivo de tração na subida e descida, de modo a impedir a descida da cabina em queda livre (banguela).
18.14.22.7 Os elevadores de materiais devem ser dotados de botão em cada pavimento para acionar lâmpada ou campainha junto ao guincheiro a fim de garantir comunicação única através de painel de controle de identificação de chamada.
18.14.22.8 Os elevadores de materiais devem ser providos, nas laterais, de painéis fixos de contenção com altura em torno de um metro e, nas demais faces, de portas ou painéis removíveis.
18.14.22.9 Os elevadores de materiais de tração a cabo devem ser dotados de cobertura fixa, basculável ou removível.
18.14.23 Elevadores de Passageiros
18.14.23.1 Nos edifícios em construção com oito ou mais pavimentos a partir do térreo ou altura equivalente é obrigatória a instalação de pelo menos um elevador de passageiros devendo seu percurso alcançar toda a extensão vertical da obra.
18.14.23.1.1 O elevador de passageiros deve ser instalado a partir da conclusão da laje de piso do quinto pavimento ou altura equivalente.
18.14.23.2 É proibido o transporte simultâneo de carga e passageiros nos elevadores tracionados a cabo.
18.14.23.2.1 Quando ocorrer o transporte de carga nos elevadores de tração a cabo, o comando do elevador deve ser externo.
18.14.23.2.2 Em caso de utilização de elevador de passageiros para transporte de cargas ou materiais, não simultâneo, deverá haver sinalização por meio de cartazes em seu interior, onde conste de forma visível, os seguintes dizeres, ou outros que traduzam a mesma mensagem: “É PERMITIDO O USO DESTE ELEVADOR PARA TRANSPORTE DE MATERIAL, DESDE QUE NÃO REALIZADO SIMULTÂNEO COM O TRANSPORTE DE PESSOAS.”
18.14.23.2.3 Quando o elevador de passageiros for utilizado para o transporte de cargas e materiais, não simultaneamente, e for o único da obra, será instalado a partir do pavimento térreo.
18.14.23.2.4 O transporte de passageiros terá prioridade sobre o de carga ou de materiais.
18.14.23.3 O elevador de passageiros deve dispor de:
a) interruptor nos fins de curso superior e inferior, conjugado com freio automático eletromecânico; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “interruptor nos fins de curso superior e inferior monitorado através de interface de segurança;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
b) sistema de frenagem automática, a ser acionado em caso de ruptura do cabo de tração ou, em outras situações que possam gerar a queda livre da cabine;
c) sistema de segurança eletromecânico situado a dois metros abaixo da viga superior da torre, ou outro sistema que impeça o choque da cabine com esta viga; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
“sistema de segurança situado a dois metros abaixo da viga superior da torre, monitorado através de interface de segurança, ou outro sistema com a mesma categoria de segurança que impeça o choque da cabine com esta viga;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
d) interruptor de corrente, para que se movimente apenas com as portas fechadas; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) cabina metálica com porta
f) freio manual situado na cabina, interligado ao interruptor de corrente que quando acionado desligue o motor.
g) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.23.4 Todo serviço executado no elevador deve ser registrado no Livro de Inspeção do Elevador, o qual deverá acompanhar o equipamento e estar sob a responsabilidade do contratante.
18.14.23.5 A cabina do elevador automático de passageiros deve ter iluminação e ventilação natural ou artificial durante o uso e indicação do número máximo de passageiros e peso máximo equivalente em quilogramas (Kg).
18.14.23.6 É proibido o uso de frenagem da cabina por sistema do tipo viga flutuante para elevadores de materiais e ou passageiros, cujo princípio de acionamento ocorra por monitoramento da tensão do cabo de aço de tração.
18.14.23.7 São permitidas por 12 meses, contados da publicação desta portaria, a instalação e a utilização de elevador de passageiros tracionado com um único cabo, desde que atendidas às disposições da NR-18. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
18.14.23.7.1 Terminado o prazo estabelecido no subitem 18.14.23.7, os elevadores de passageiros tracionados a cabo somente poderão ser utilizados nas seguintes condições: (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
a) as obras que já tenham instalados elevadores de passageiros tracionados com um único cabo poderão continuar utilizando por mais 12 meses, desde que atendam às disposições desta NR.
b) somente podem ser instalados elevadores de passageiros tracionados a cabo que atendam ao disposto na norma ABNT NBR 16.200:2013, ou alteração posterior, além das disposições desta NR.
18.14.23.7.2 As disposições do item 18.14.23.7 e seus subitens não se aplicam a elevadores definitivos tracionados a cabo utilizados para transporte vertical de pessoas, nem a elevadores provisórios tracionados a cabo para transporte de materiais. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013).
Fonte: NR 18.
Curso Manutenção Elevador Cremalheira: Consulte-nos.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Validade do Laudo:
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Curso Manutenção Elevador Cremalheira
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção:
18.14 Movimentação e Transporte de Materiais e Pessoas (Item 18.14.1 ao 18.14.23.6 com redação dada pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.1 As disposições deste item aplicam-se à instalação, montagem, desmontagem, operação, teste, manutenção e reparos em equipamentos de transporte vertical de materiais e de pessoas em canteiros de obras ou frentes de trabalho. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.1 Os equipamentos de transporte vertical de materiais e de pessoas devem ser dimensionados por profissional legalmente habilitado.
18.14.1.2 Os equipamentos de transporte vertical de materiais e pessoas devem ser projetados, dimensionados e especificados tecnicamente por profissional legalmente habilitado. (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “Os elevadores de transporte vertical de material ou de pessoas devem atender às normas técnicas vigentes no país e, na sua falta, às normas técnicas internacionais vigentes”. (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.1.3 Os serviços de instalação, montagem, desmontagem e manutenção devem ser executados por profissionais qualificados e sob a supervisão de profissional legalmente habilitado.
18.14.1.3.1 A qualificação do montador e do responsável pela manutenção deve ser atualizada anualmente e os mesmos devem estar devidamente identificados.
18.14.1.4 Toda empresa fabricante, locadora ou prestadora de serviços em instalação, montagem, desmontagem e manutenção, seja do equipamento em seu conjunto ou de parte dele, deve ser registrada no Conselho Regional de Engenharia, Arquitetura e Agronomia – CREA e estar sob responsabilidade de profissional legalmente habilitado com atribuição técnica compatível.
18.14.1.5 Os elevadores tracionados a cabo, fabricados após doze meses da publicação deste item, devem ter os painéis laterais, os contra-ventos, a cabine, o guincho de tração e o freio de emergência identificados de forma indelével pelo fabricante, importador ou locador.
18.14.1.6 Toda empresa usuária de equipamentos de movimentação e transporte de materiais e ou pessoas deve possuir o seu “Programa de Manutenção Preventiva” conforme recomendação do locador, importador ou fabricante.
18.14.1.6.1 O Programa de Manutenção Preventiva deve ser mantido junto ao Livro de Inspeção do Equipamento.
18.14.1.7 O uso dos elevadores após sua montagem ou manutenções sucessivas deve ser precedido de Termo de Entrega Técnica, elaborado por profissional legalmente habilitado, prevendo a verificação operacional e de segurança, respeitando os parâmetros indicados pelo fabricante, que deverá ser anexado ao Livro de Inspeção do Equipamento.
18.14.1.8 A Entrega Técnica Inicial dos elevadores e respectivos relatórios de manutenção deve ser feita para o responsável técnico da obra e constar do Livro de Inspeção do Equipamento. (Alterado pela Portaria SIT n.º 296, de
16 de dezembro de 2011)
18.14.1.9 Os elevadores tracionados a cabo ou cremalheira devem possuir chave de partida e bloqueio que impeça o seu acionamento por pessoas não autorizadas.
18.14.1.10 (Revogado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.11 É proibido o uso de chave do tipo comutadora e/ou reversora para comando elétrico de subida, descida ou parada. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.12 Todos os componentes elétricos ou eletrônicos que fiquem expostos ao tempo devem ter proteção contra intempéries. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.1.13 Deve ser realizado teste dos freios de emergência dos elevadores na entrega para início de operação e, no máximo, a cada noventa dias, devendo o laudo referente a estes testes ser devidamente assinado pelo responsável técnico pela manutenção do equipamento e os parâmetros utilizados devem ser anexados ao Livro de Inspeção do Equipamento existente na obra. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2 Todos os equipamentos de movimentação e transporte de materiais e pessoas só devem ser operados por trabalhador qualificado, o qual terá sua função anotada em carteira de trabalho.
18.14.2.1 Os operadores devem ter ensino fundamental completo e devem receber qualificação e treinamento específico no equipamento, com carga horária mínima de dezesseis horas e atualização anual com carga horária mínima de quatro horas.
18.14.2.1.1 Aos operadores que possuírem experiência comprovada em CTPS, anterior a maio de 2011, é dispensada a exigência de ensino fundamental completo. (Inserido pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.2.2 São atribuições do operador:
a) manter o posto de trabalho limpo e organizado;
b) instruir e verificar a carga e descarga de material e pessoas dentro da cabine;
c) comunicar e registrar ao engenheiro responsável da obra qualquer anomalia no equipamento;
d) acompanhar todos os serviços de manutenção enquanto executados no equipamento.
18.14.3 Devem ser observados os seguintes requisitos de segurança durante a execução dos serviços de montagem, desmontagem, ascensão e manutenção do elevador:
a) isolamento da área de trabalho;
b) proibição da execução de outras atividades nas periferias das fachadas onde estão sendo executados os serviços;
c) proibição de execução deste tipo de serviço em dias de condições meteorológicas não favoráveis como chuva, relâmpagos, ventanias, etc.
18.14.4 Quando o local de lançamento de concreto não for visível pelo operador do equipamento de transporte ou bomba de concreto, deve ser utilizado um sistema de sinalização, sonoro ou visual, e, quando isso não for possível deve haver comunicação por telefone ou rádio para determinar o início e o fim do transporte.
18.14.5 No transporte e descarga de materiais, perfis, vigas e elementos estruturais é proibida a circulação ou permanência de pessoas sob a área de movimentação da carga e devem ser adotadas medidas preventivas quanto à sinalização e isolamento da área.
18.14.6 Os acessos da obra devem estar desimpedidos, possibilitando a movimentação dos equipamentos de guindar e transportar.
18.14.7 Os equipamentos de guindar e transportar materiais e pessoas devem ser vistoriados diariamente, antes do inicio dos serviços, pelo operador, conforme orientação dada pelo responsável técnico do equipamento, atendidas as recomendações do manual do fabricante, devendo ser registrada a vistoria em livro de inspeção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.8 Na movimentação e transporte de estruturas, placas e outros pré-moldados, bem como cargas em geral, devem ser tomadas todas as medidas preventivas que garantam a sua estabilidade.
18.14.9 Todas as manobras de movimentação devem ser executadas por trabalhador qualificado e por meio de dispositivos eficientes de comunicação e, na impossibilidade ou necessidade, por meio de códigos de sinais.
18.14.10 Devem ser tomadas precauções especiais quando da movimentação de materiais, máquinas e equipamentos próximos às redes elétricas.
18.14.11 O levantamento manual ou semimecanizado de cargas deve ser executado de forma que o esforço físico realizado pelo trabalhador seja compatível com a sua capacidade de força, conforme a NR-17 (Ergonomia).
18.14.12 Os guinchos de coluna ou similar (tipo “Velox”) devem ser providos de dispositivo próprios para sua fixação.
18.14.13 O tambor do guincho de coluna deve estar nivelado para garantir o enrolamento adequado do cabo.
18.14.14 A distância entre a roldana livre e o tambor do guincho do elevador tracionado a cabo deve estar compreendida entre 2,5 m e 3,0 m de eixo a eixo.
18.14.15 Deve ser instalada uma proteção resistente desde a roldana livre até o tambor do guincho de forma a evitar o contato acidental com suas partes, sendo a área isolada por anteparos rígidos de modo a impedir a circulação de trabalhadores.
18.14.16 O guincho do elevador deve ser dotado de chave de partida e bloqueio que impeça o seu acionamento por pessoa não autorizada.
18.14.17 Em qualquer posição da cabina do elevador, o cabo de tração deve dispor, no mínimo, de seis voltas enroladas no tambor.
18.14.18 Os elevadores de caçamba devem ser utilizados apenas para o transporte de material a granel.
18.14.19 É proibido o transporte de pessoas por equipamento de guindar não projetado para este fim.
18.14.20 Os equipamentos de transportes de materiais devem possuir dispositivos que impeçam a descarga acidental do material transportado.
18.14.21 Torres de Elevadores
18.14.21.1 As torres de elevadores devem ser dimensionadas em função das cargas a que estarão sujeitas.
18.14.21.1.1 É proibido o uso de elevadores com torre de elevador e/ou cabine de madeira.
18.14.21.2 As torres dos elevadores devem ser montadas e desmontadas por trabalhadores qualificados.
18.14.21.3 As torres dos elevadores devem estar afastadas das redes elétricas ou estar isoladas conforme normas específicas da concessionária local.
18.14.21.4 As torres dos elevadores devem ser montadas de maneira que a distância entre a face da cabina e a face da edificação seja de, no máximo, sessenta centímetros.
18.14.21.4.1 Para distâncias maiores, as cargas e os esforços solicitantes originados pelas rampas deverão ser considerados no dimensionamento e especificação da torre do elevador.
18.14.21.5 A base onde estão instalados o guincho, o suporte da roldana livre e a torre dos elevadores tracionados a cabo, deve ser de concreto, nivelada, rígida e dimensionada por profissional legalmente habilitado, de modo a suportar as cargas a que estará sujeita.
18.14.21.6 Os elementos estruturais componentes da torre do elevador devem estar em condições de utilização, sem apresentar estado de corrosão ou deformação que possam comprometer sua estabilidade.
18.14.21.7 As torres para elevadores de caçamba devem ser dotadas de dispositivos que mantenham a caçamba em equilíbrio.
18.14.21.8 Os parafusos de pressão dos painéis laterais devem ser apertados e os contraventos contra pinados.
18.14.21.9 Para elevadores tracionados a cabo ou do tipo cremalheira a quantidade e tipo de amarração deve ser especificada pelo fabricante ou pelo profissional legalmente habilitado responsável pelo equipamento.
18.14.21.10 A altura livre para trabalho após amarração na última laje concretada deve ser:
a) nos elevadores tracionados a cabo, com a cabina nivelada no último pavimento concretado, a distância entre a viga da cabina e a viga superior da torre do elevador deve estar compreendida entre quatro e seis metros, sendo que para os elevadores com caçamba automática, esta distância deve ser aumentada em dois metros;
b) nos elevadores do tipo cremalheira, a altura da torre após o último pavimento concretado será determinada pelo fabricante, em função do tipo de torre e seus acessórios de amarração.
18.14.21.11 O trecho da torre do elevador acima da última laje deve ser mantido estaiado observando-se o seguinte:
a) nos elevadores tracionados a cabo, pelos montantes posteriores, de modo a evitar o tombamento da torre no sentido contrário à edificação;
b) nos elevadores do tipo cremalheira, conforme especificações do fabricante.
18.14.21.11.1 Nos elevadores do tipo cremalheira o último elemento da torre do elevador deve ser montado com a régua de cremalheira invertida, de modo a evitar o tracionamento da cabina.
18.14.21.12 A torre e o guincho do elevador devem ser aterrados eletricamente.
18.14.21.13 Em todos os acessos de entrada à torre do elevador deve ser instalada uma barreira que tenha, no mínimo, um metro e oitenta centímetros de altura, impedindo que pessoas exponham alguma parte de seu corpo no
interior da mesma.
18.14.21.14 A torre do elevador deve ser dotada de proteção e sinalização, de forma a proibir a circulação de trabalhadores através da mesma.
18.14.21.15 As torres de elevadores de materiais devem ter suas faces revestidas com tela de arame galvanizado ou material de resistência e durabilidade equivalentes.
18.14.21.15.1 Nos elevadores de materiais, onde a cabina for fechada por painéis fixos de, no mínimo, dois metros de altura, e dotada de um único acesso, o entelamento da torre é dispensável.
18.14.21.16 As torres do elevador de material e do elevador de passageiros devem ser equipadas com dispositivo de segurança que impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento. (Redação vigente até 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “As torres do elevador de material e do elevador de passageiros devem ser equipadas com chaves de segurança com ruptura positiva que dificulte a burla e impeça a abertura da barreira (cancela), quando o elevador não estiver no nível do pavimento.” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
18.14.21.17 As rampas de acesso à torre de elevador devem:
a) ser providas de sistema de guarda-corpo e rodapé, conforme subitem 18.13.5;
b) ter pisos de material resistente, sem apresentar aberturas;
c) não ter inclinação descendente no sentido da torre;
d) ser fixadas à estrutura do prédio ou da torre, nos elevadores tracionados a cabo;
e) nos elevadores de cremalheira a rampa pode estar fixada à cabine de forma articulada.
18.14.21.18 Deve haver altura livre de no mínimo dois metros sobre a rampa.
18.14.21.19 As cabines dos elevadores tracionados a cabo devem possuir sistema de guias que dispensem a utilização de graxa nos tubos-guias da torre do elevador. (Alterado pela Portaria SIT n.º 224, de 06 de maio de 2011)
18.14.21.20 Os eixos de saída do redutor e do carretel, nos elevadores tracionados a cabo, devem ser identificados de maneira a permitir sua rastreabilidade. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.21.21 Devem ser mantidos atualizados os laudos de ensaios não destrutivos dos eixos de saída do redutor e do carretel, nos elevadores de tração a cabo, sendo a periodicidade definida por profissional legalmente habilitado, obedecidos os prazos máximos previstos pelo fabricante no manual de manutenção do equipamento. (Alterado pela Portaria SIT n.º 296, de 16 de dezembro de 2011)
18.14.22 Elevadores de Transporte de Materiais
18.14.22.1 É proibido o transporte de pessoas nos elevadores de materiais tracionados a cabo, com exceção dos elevadores do tipo cremalheira onde somente o operador e o responsável pelo material a ser transportado podem subir junto com a carga, desde que fisicamente isolados da mesma.
18.14.22.1.1 É proibido:
a) transportar materiais com dimensões maiores que as dimensões internas da cabine no elevador tipo cremalheira;
b) transportar materiais apoiados nas portas da cabine;
c) transportar materiais do lado externo da cabine, exceto nas operações de montagem e desmontagem do elevador;
d) transportar material a granel sem acondicionamento apropriado;
e) adaptar a instalação de qualquer equipamento ou dispositivo para içamento de materiais em qualquer parte da cabina ou da torre do elevador, salvo se houver projeto específico do fabricante que, neste caso deve estar à disposição da fiscalização no local da utilização do equipamento.
18.14.22.2 Deve ser fixada uma placa no interior do elevador de material, contendo a indicação de carga máxima e a proibição de transporte de pessoas.
18.14.22.3 O posto de trabalho do guincheiro deve ser isolado, dispor de proteção segura contra queda de materiais, e os assentos utilizados devem atender ao disposto na NR-17 (Ergonomia).
18.14.22.4 Os elevadores de materiais tracionados a cabo devem dispor:
a) sistema de frenagem automática;
b) sistema de segurança eletromecânica instalado a dois metros abaixo da viga superior da torre do elevador; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “sistema de segurança eletromecânica monitorado através de interface de segurança no limite superior, instalado a dois metros abaixo da viga superior da torre do elevador;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
c) sistema de trava de segurança para mantê-lo parado em altura, além do freio do motor;
d) interruptor de corrente para que só se movimente com portas ou painéis fechados;
(Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.22.5 Todo serviço executado no elevador deve ser registrado no “Livro de Inspeção do Elevador” o qual deverá acompanhar o equipamento e estar sobre a responsabilidade do contratante.
18.14.22.6 O elevador deve contar com dispositivo de tração na subida e descida, de modo a impedir a descida da cabina em queda livre (banguela).
18.14.22.7 Os elevadores de materiais devem ser dotados de botão em cada pavimento para acionar lâmpada ou campainha junto ao guincheiro a fim de garantir comunicação única através de painel de controle de identificação de chamada.
18.14.22.8 Os elevadores de materiais devem ser providos, nas laterais, de painéis fixos de contenção com altura em torno de um metro e, nas demais faces, de portas ou painéis removíveis.
18.14.22.9 Os elevadores de materiais de tração a cabo devem ser dotados de cobertura fixa, basculável ou removível.
18.14.23 Elevadores de Passageiros
18.14.23.1 Nos edifícios em construção com oito ou mais pavimentos a partir do térreo ou altura equivalente é obrigatória a instalação de pelo menos um elevador de passageiros devendo seu percurso alcançar toda a extensão vertical da obra.
18.14.23.1.1 O elevador de passageiros deve ser instalado a partir da conclusão da laje de piso do quinto pavimento ou altura equivalente.
18.14.23.2 É proibido o transporte simultâneo de carga e passageiros nos elevadores tracionados a cabo.
18.14.23.2.1 Quando ocorrer o transporte de carga nos elevadores de tração a cabo, o comando do elevador deve ser externo.
18.14.23.2.2 Em caso de utilização de elevador de passageiros para transporte de cargas ou materiais, não simultâneo, deverá haver sinalização por meio de cartazes em seu interior, onde conste de forma visível, os seguintes dizeres, ou outros que traduzam a mesma mensagem: “É PERMITIDO O USO DESTE ELEVADOR PARA TRANSPORTE DE MATERIAL, DESDE QUE NÃO REALIZADO SIMULTÂNEO COM O TRANSPORTE DE PESSOAS.”
18.14.23.2.3 Quando o elevador de passageiros for utilizado para o transporte de cargas e materiais, não simultaneamente, e for o único da obra, será instalado a partir do pavimento térreo.
18.14.23.2.4 O transporte de passageiros terá prioridade sobre o de carga ou de materiais.
18.14.23.3 O elevador de passageiros deve dispor de:
a) interruptor nos fins de curso superior e inferior, conjugado com freio automático eletromecânico; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “interruptor nos fins de curso superior e inferior monitorado através de interface de segurança;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
b) sistema de frenagem automática, a ser acionado em caso de ruptura do cabo de tração ou, em outras situações que possam gerar a queda livre da cabine;
c) sistema de segurança eletromecânico situado a dois metros abaixo da viga superior da torre, ou outro sistema que impeça o choque da cabine com esta viga; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
“sistema de segurança situado a dois metros abaixo da viga superior da torre, monitorado através de interface de segurança, ou outro sistema com a mesma categoria de segurança que impeça o choque da cabine com esta viga;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
d) interruptor de corrente, para que se movimente apenas com as portas fechadas; (Redação vigente até 09/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013) “intertravamento das proteções com o sistema elétrico, através de chaves de segurança com ruptura positiva, que garantam que só se movimentem quando as portas, painéis e cancelas estiverem fechadas;” (Redação vigente a partir de 10/05/2015 – Vide Portaria MTE n.º 644, 09 de maio de 2013)
e) cabina metálica com porta
f) freio manual situado na cabina, interligado ao interruptor de corrente que quando acionado desligue o motor.
g) sistema que impeça a movimentação do equipamento quando a carga ultrapassar a capacidade permitida. (Alterada pela Portaria SIT n.º 224, de 06 de maio de 2011 – Vide prazo no art. 2º da Portaria MTE n.º 644, 09 de maio de 2013)
18.14.23.4 Todo serviço executado no elevador deve ser registrado no Livro de Inspeção do Elevador, o qual deverá acompanhar o equipamento e estar sob a responsabilidade do contratante.
18.14.23.5 A cabina do elevador automático de passageiros deve ter iluminação e ventilação natural ou artificial durante o uso e indicação do número máximo de passageiros e peso máximo equivalente em quilogramas (Kg).
18.14.23.6 É proibido o uso de frenagem da cabina por sistema do tipo viga flutuante para elevadores de materiais e ou passageiros, cujo princípio de acionamento ocorra por monitoramento da tensão do cabo de aço de tração.
18.14.23.7 São permitidas por 12 meses, contados da publicação desta portaria, a instalação e a utilização de elevador de passageiros tracionado com um único cabo, desde que atendidas às disposições da NR-18. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
18.14.23.7.1 Terminado o prazo estabelecido no subitem 18.14.23.7, os elevadores de passageiros tracionados a cabo somente poderão ser utilizados nas seguintes condições: (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013)
a) as obras que já tenham instalados elevadores de passageiros tracionados com um único cabo poderão continuar utilizando por mais 12 meses, desde que atendam às disposições desta NR.
b) somente podem ser instalados elevadores de passageiros tracionados a cabo que atendam ao disposto na norma ABNT NBR 16.200:2013, ou alteração posterior, além das disposições desta NR.
18.14.23.7.2 As disposições do item 18.14.23.7 e seus subitens não se aplicam a elevadores definitivos tracionados a cabo utilizados para transporte vertical de pessoas, nem a elevadores provisórios tracionados a cabo para transporte de materiais. (Inserido pela Portaria MTE n.º 644, de 09 de maio de 2013).
Fonte: NR 18.
Curso Manutenção Elevador Cremalheira: Consulte-nos.
