Nome Técnico: Curso Aprimoramento Identificação dos Bornes de Equipamentos, das Extremidades dos Condutores – NBR IEC 60445
Referência: 117850
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.

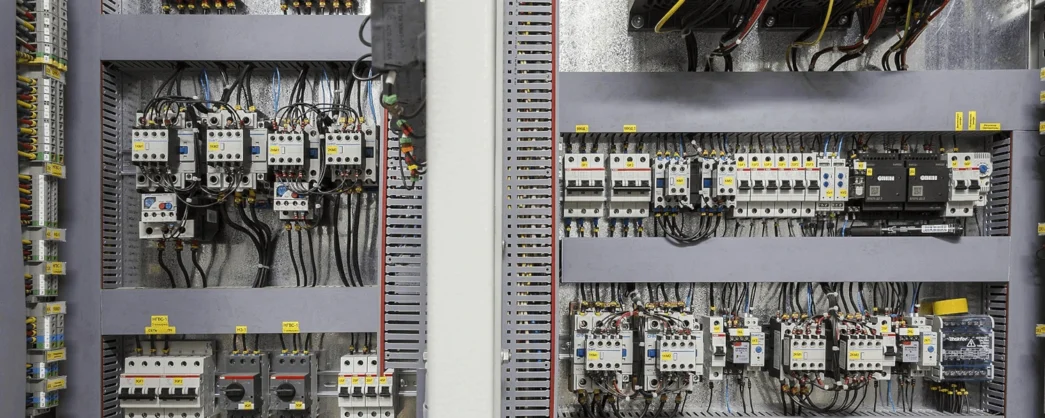

Curso Identificação de Bornes de Equipamentos
O objetivo do Curso Identificação de Bornes de Equipamentos visa informar como fazer a marcação de um condutor PEN, a identificação por caracteres alfanuméricos, a como fazer a identificação do elemento simples com dois bornes, como executar a interconexão dos bornes de equipamentos e de certos condutores designados. Seguindo a norma técnica NBR IEC 60445.
O que são Bornes de Equipamentos?
Chamado de borne, terminal ou conector de passagem, ele é um dispositivo que serve como um conector de cabos. Ou seja, trabalha de forma segura como ponto de conexão entre os fios ou plugues e os aparelhos. Evitando a necessidade de emenda dos fios elétricos, o borne também distribui energia dentro do quadro em que foi instalado.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Treinamento Livre Profissionalizante Noções Básicas (Não substitui Formação Acadêmica ou Ensino Técnico)Certificado de conclusão
Conteúdo Programático
Curso Identificação de Bornes de Equipamentos
Termos e definições;
Métodos de identificação;
Aplicação dos meios de identificação;
Identificação por cores;
Generalidades;
Utilização de cores únicas:
Cores permitidas;
Condutor de neutro ou de ponto médio;
Condutores de linha em sistema de corrente alternada;
Condutores de linha em sistema de corrente continua;
Condutor de aterramento funcional;
Utilização de combinações bicolores;
Condutores de proteção;
Condutor PEN;
Condutor PEL;
Condutor PEM;
Condutor de ligação de proteção;
Identificação por caracteres alfanuméricos:
Identificação do borne de um dispositivo — Princípios de marcação;
Identificação de certos condutores designados;
Generalidades;
Condutor de ligação de proteção aterrado;
Condutor de ligação de proteção não aterrado;
Condutor de ligação funcional;
Condutor de ponto médio;
Condutor de linha;
Cores, caracteres alfanuméricos e símbolos gráficos utilizados para a identificação dos condutores e dos bornes:
Lista de notas relativas a certos países;
Elemento simples com dois bornes;
Elemento simples com quatro bornes: duas extremidades e dois pontos intermediários;
Equipamento trifásico com seis bornes;
Equipamento composto de três elementos com 12 bornes: seis extremidades e seis pontos intermediários;
Equipamentos com grupos de elementos;
Interconexão dos bornes de equipamentos e de certos condutores designados;
Cores, caracteres alfanuméricos e símbolos gráficos utilizados para a identificação dos condutores e dos bornes;
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
NOTA:
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Identificação de Bornes de Equipamentos
Conteúdo Programático Normativo
Curso Identificação de Bornes de Equipamentos
Termos e definições;
Métodos de identificação;
Aplicação dos meios de identificação;
Identificação por cores;
Generalidades;
Utilização de cores únicas:
Cores permitidas;
Condutor de neutro ou de ponto médio;
Condutores de linha em sistema de corrente alternada;
Condutores de linha em sistema de corrente continua;
Condutor de aterramento funcional;
Utilização de combinações bicolores;
Condutores de proteção;
Condutor PEN;
Condutor PEL;
Condutor PEM;
Condutor de ligação de proteção;
Identificação por caracteres alfanuméricos:
Identificação do borne de um dispositivo — Princípios de marcação;
Identificação de certos condutores designados;
Generalidades;
Condutor de ligação de proteção aterrado;
Condutor de ligação de proteção não aterrado;
Condutor de ligação funcional;
Condutor de ponto médio;
Condutor de linha;
Cores, caracteres alfanuméricos e símbolos gráficos utilizados para a identificação dos condutores e dos bornes:
Lista de notas relativas a certos países;
Elemento simples com dois bornes;
Elemento simples com quatro bornes: duas extremidades e dois pontos intermediários;
Equipamento trifásico com seis bornes;
Equipamento composto de três elementos com 12 bornes: seis extremidades e seis pontos intermediários;
Equipamentos com grupos de elementos;
Interconexão dos bornes de equipamentos e de certos condutores designados;
Cores, caracteres alfanuméricos e símbolos gráficos utilizados para a identificação dos condutores e dos bornes;
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
NOTA:
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Identificação de Bornes de Equipamentos
Carga Horária
Curso Identificação de Bornes de Equipamentos
Participantes sem experiência:
Carga horária mínima = 40 horas/aula
Participantes com experiência:
Carga horária mínima = 16 horas/aula
Atualização (Reciclagem):
Carga horária mínima = 08 horas/aula
Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.
Curso Identificação de Bornes de Equipamentos
Complementos
Curso Identificação de Bornes de Equipamentos
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção específicos das atividades que serão exercidas.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Curso Identificação de Bornes de Equipamentos
Saiba Mais
Saiba Mais: Curso Identificação de Bornes de Equipamentos
10.2.8 – MEDIDAS DE PROTEÇÃO COLETIVA
10.2.8.1 Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.
10.2.8.2 As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade, o emprego de tensão de segurança.
10.2.8.2.1 Na impossibilidade de implementação do estabelecido no subitem 10.2.8.2., devem ser utilizadas outras medidas de proteção coletiva, tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de alimentação,
bloqueio do religamento automático.
10.2.8.3 O aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes e, na ausência desta, deve atender às Normas Internacionais vigentes.
10.2.9 – MEDIDAS DE PROTEÇÃO INDIVIDUAL
10.2.9.1 Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, ematendimento ao disposto na NR 6.
10.2.9.2 As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas.
10.2.9.3 É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.
4 Métodos de identificação
No caso em que a identificação dos bornes dos equipamentos e das extremidades de certos condutores denominados é considerada necessária, ela deve ser realizada por um ou mais dos seguintes métodos:
a posição física ou relativa dos bornes dos equipamentos ou das extremidades de certos condutores denominados; um código de cores para os bornes dos equipamentos e das extremidades de certos condutores denominados de acordo com a Seção 6;
símbolos gráficos de acordo com a IEC 60417. Se símbolos adicionais forem necessários, eles devem ser consistentes com a IEC 60617;
uma anotação alfanumérica de acordo com o sistema descrito na Seção 7. Para manter a consistência com a documentação e a designação dos bornes de equipamentos, a anotação alfanumérica é recomendada. A identificação dos condutores por cores deve ser conforme os requisitos da Seção
6. A identificação dos condutores por caracteres alfanuméricos deve ser de acordo com os requisitos da Seção 7.
NOTA É reconhecido que, para os sistemas e as instalações complexas, uma marcação e uma etiquetagem adicionais são utilizadas por outras razões que não a de segurança; ver, por exemplo, a IEC 62491.
5 Aplicação dos meios de identificação
A identificação por cor, símbolo gráfico ou anotação alfanumérica de identificação deve estar no, ou próximo do, borne correspondente. Quando vários métodos de identificação forem utilizados, a correlação entre estes métodos deve, sempre que existir risco de confusão, ser esclarecida na documentação associada. Quando nenhuma confusão for possível, as justaposições de uma anotação numérica e de uma anotação alfanumérica podem ser aplicadas. Os bornes e os condutores utilizados para aterramento são divididos de acordo com a sua finalidade de aterramento em dois conceitos básicos: aterramento de proteção e aterramento funcional.
Se um borne ou um condutor estiver de acordo com os requisitos de aterramento de proteção e de aterramento funcional, ele deve ser denominado como borne ou condutor de aterramento de proteção. Se os requisitos relativos ao aterramento de proteção não forem atendidos por um borne ou condutor de aterramento funcional, este não pode ser marcado como um borne ou condutor de aterramento de proteção. Convém que os requisitos relativos ao aterramento funcional sejam definidos pelo fabricante ou pela Comissão de Estudo do produto em questão e convém que eles sejam especificados na documentação do equipamento.
NOTA Por exemplo, os requisitos relativos ao gerenciamento de problemas de compatibilidade eletromagnética.
6 Identificação por cores
6.1 Generalidades Para a identificação dos condutores, as seguintes cores são permitidas:
PRETA, MARROM, VERMELHA, LARANJA, AMARELA, VERDE, AZUL, VIOLETA, CINZA, BRANCA, ROSA, TURQUESA.
NOTA Esta lista de cores tem origem na IEC 60757.
A identificação por cor deve ser utilizada nas extremidades e, de preferência, em todo o comprimento do condutor, seja pela cor da isolação, seja pela cor das marcações, exceto para os condutores nus, onde a identificação por cor deve ser realizada nos pontos de extremidade e de conexão.
A identificação por cor ou por marcação não é necessária para:
os condutores concêntricos de cabos, a blindagem ou a armadura metálica dos cabos, no caso de utilização como condutor de proteção, os condutores nus, quando uma identificação permanente for impossível, os elementos condutores externos utilizados como condutor de proteção, as partes condutivas acessíveis utilizadas como condutor de proteção.
As marcações adicionais, por exemplo, uma marcação alfanumérica, são permitidas, desde que a identificação por cor permaneça sem ambiguidade.
Fonte: NR 10 e ABNT NBR IEC 60445.
Curso Identificação de Bornes de Equipamentos: Consulte-nos.
Escopo do Serviço
Substituir:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos.
— 10 a 15 itens
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente a 50% da capacidade que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção da é obrigatório conforme previsto na NR 12.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos.
— 10 a 15 itens
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente a 50% da capacidade que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção da é obrigatório conforme previsto na NR 12.
Referencias Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Curso Identificação de Bornes de Equipamentos
10.2.8 – MEDIDAS DE PROTEÇÃO COLETIVA
10.2.8.1 Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.
10.2.8.2 As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade, o emprego de tensão de segurança.
10.2.8.2.1 Na impossibilidade de implementação do estabelecido no subitem 10.2.8.2., devem ser utilizadas outras medidas de proteção coletiva, tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de alimentação,
bloqueio do religamento automático.
10.2.8.3 O aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes e, na ausência desta, deve atender às Normas Internacionais vigentes.
10.2.9 – MEDIDAS DE PROTEÇÃO INDIVIDUAL
10.2.9.1 Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, ematendimento ao disposto na NR 6.
10.2.9.2 As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas.
10.2.9.3 É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.
4 Métodos de identificação
No caso em que a identificação dos bornes dos equipamentos e das extremidades de certos condutores denominados é considerada necessária, ela deve ser realizada por um ou mais dos seguintes métodos:
a posição física ou relativa dos bornes dos equipamentos ou das extremidades de certos condutores denominados; um código de cores para os bornes dos equipamentos e das extremidades de certos condutores denominados de acordo com a Seção 6;
símbolos gráficos de acordo com a IEC 60417. Se símbolos adicionais forem necessários, eles devem ser consistentes com a IEC 60617;
uma anotação alfanumérica de acordo com o sistema descrito na Seção 7. Para manter a consistência com a documentação e a designação dos bornes de equipamentos, a anotação alfanumérica é recomendada. A identificação dos condutores por cores deve ser conforme os requisitos da Seção
6. A identificação dos condutores por caracteres alfanuméricos deve ser de acordo com os requisitos da Seção 7.
NOTA É reconhecido que, para os sistemas e as instalações complexas, uma marcação e uma etiquetagem adicionais são utilizadas por outras razões que não a de segurança; ver, por exemplo, a IEC 62491.
5 Aplicação dos meios de identificação
A identificação por cor, símbolo gráfico ou anotação alfanumérica de identificação deve estar no, ou próximo do, borne correspondente. Quando vários métodos de identificação forem utilizados, a correlação entre estes métodos deve, sempre que existir risco de confusão, ser esclarecida na documentação associada. Quando nenhuma confusão for possível, as justaposições de uma anotação numérica e de uma anotação alfanumérica podem ser aplicadas. Os bornes e os condutores utilizados para aterramento são divididos de acordo com a sua finalidade de aterramento em dois conceitos básicos: aterramento de proteção e aterramento funcional.
Se um borne ou um condutor estiver de acordo com os requisitos de aterramento de proteção e de aterramento funcional, ele deve ser denominado como borne ou condutor de aterramento de proteção. Se os requisitos relativos ao aterramento de proteção não forem atendidos por um borne ou condutor de aterramento funcional, este não pode ser marcado como um borne ou condutor de aterramento de proteção. Convém que os requisitos relativos ao aterramento funcional sejam definidos pelo fabricante ou pela Comissão de Estudo do produto em questão e convém que eles sejam especificados na documentação do equipamento.
NOTA Por exemplo, os requisitos relativos ao gerenciamento de problemas de compatibilidade eletromagnética.
6 Identificação por cores
6.1 Generalidades Para a identificação dos condutores, as seguintes cores são permitidas:
PRETA, MARROM, VERMELHA, LARANJA, AMARELA, VERDE, AZUL, VIOLETA, CINZA, BRANCA, ROSA, TURQUESA.
NOTA Esta lista de cores tem origem na IEC 60757.
A identificação por cor deve ser utilizada nas extremidades e, de preferência, em todo o comprimento do condutor, seja pela cor da isolação, seja pela cor das marcações, exceto para os condutores nus, onde a identificação por cor deve ser realizada nos pontos de extremidade e de conexão.
A identificação por cor ou por marcação não é necessária para:
os condutores concêntricos de cabos, a blindagem ou a armadura metálica dos cabos, no caso de utilização como condutor de proteção, os condutores nus, quando uma identificação permanente for impossível, os elementos condutores externos utilizados como condutor de proteção, as partes condutivas acessíveis utilizadas como condutor de proteção.
As marcações adicionais, por exemplo, uma marcação alfanumérica, são permitidas, desde que a identificação por cor permaneça sem ambiguidade.
Fonte: NR 10 e ABNT NBR IEC 60445.
Curso Identificação de Bornes de Equipamentos: Consulte-nos.
Escopo do Serviço
Substituir:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos.
— 10 a 15 itens
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente a 50% da capacidade que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção da é obrigatório conforme previsto na NR 12.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos.
— 10 a 15 itens
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente a 50% da capacidade que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção da é obrigatório conforme previsto na NR 12.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Curso Identificação de Bornes de Equipamentos
10.2.8 – MEDIDAS DE PROTEÇÃO COLETIVA
10.2.8.1 Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.
10.2.8.2 As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade, o emprego de tensão de segurança.
10.2.8.2.1 Na impossibilidade de implementação do estabelecido no subitem 10.2.8.2., devem ser utilizadas outras medidas de proteção coletiva, tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de alimentação,
bloqueio do religamento automático.
10.2.8.3 O aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes e, na ausência desta, deve atender às Normas Internacionais vigentes.
10.2.9 – MEDIDAS DE PROTEÇÃO INDIVIDUAL
10.2.9.1 Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, ematendimento ao disposto na NR 6.
10.2.9.2 As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas.
10.2.9.3 É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.
4 Métodos de identificação
No caso em que a identificação dos bornes dos equipamentos e das extremidades de certos condutores denominados é considerada necessária, ela deve ser realizada por um ou mais dos seguintes métodos:
a posição física ou relativa dos bornes dos equipamentos ou das extremidades de certos condutores denominados; um código de cores para os bornes dos equipamentos e das extremidades de certos condutores denominados de acordo com a Seção 6;
símbolos gráficos de acordo com a IEC 60417. Se símbolos adicionais forem necessários, eles devem ser consistentes com a IEC 60617;
uma anotação alfanumérica de acordo com o sistema descrito na Seção 7. Para manter a consistência com a documentação e a designação dos bornes de equipamentos, a anotação alfanumérica é recomendada. A identificação dos condutores por cores deve ser conforme os requisitos da Seção
6. A identificação dos condutores por caracteres alfanuméricos deve ser de acordo com os requisitos da Seção 7.
NOTA É reconhecido que, para os sistemas e as instalações complexas, uma marcação e uma etiquetagem adicionais são utilizadas por outras razões que não a de segurança; ver, por exemplo, a IEC 62491.
5 Aplicação dos meios de identificação
A identificação por cor, símbolo gráfico ou anotação alfanumérica de identificação deve estar no, ou próximo do, borne correspondente. Quando vários métodos de identificação forem utilizados, a correlação entre estes métodos deve, sempre que existir risco de confusão, ser esclarecida na documentação associada. Quando nenhuma confusão for possível, as justaposições de uma anotação numérica e de uma anotação alfanumérica podem ser aplicadas. Os bornes e os condutores utilizados para aterramento são divididos de acordo com a sua finalidade de aterramento em dois conceitos básicos: aterramento de proteção e aterramento funcional.
Se um borne ou um condutor estiver de acordo com os requisitos de aterramento de proteção e de aterramento funcional, ele deve ser denominado como borne ou condutor de aterramento de proteção. Se os requisitos relativos ao aterramento de proteção não forem atendidos por um borne ou condutor de aterramento funcional, este não pode ser marcado como um borne ou condutor de aterramento de proteção. Convém que os requisitos relativos ao aterramento funcional sejam definidos pelo fabricante ou pela Comissão de Estudo do produto em questão e convém que eles sejam especificados na documentação do equipamento.
NOTA Por exemplo, os requisitos relativos ao gerenciamento de problemas de compatibilidade eletromagnética.
6 Identificação por cores
6.1 Generalidades Para a identificação dos condutores, as seguintes cores são permitidas:
PRETA, MARROM, VERMELHA, LARANJA, AMARELA, VERDE, AZUL, VIOLETA, CINZA, BRANCA, ROSA, TURQUESA.
NOTA Esta lista de cores tem origem na IEC 60757.
A identificação por cor deve ser utilizada nas extremidades e, de preferência, em todo o comprimento do condutor, seja pela cor da isolação, seja pela cor das marcações, exceto para os condutores nus, onde a identificação por cor deve ser realizada nos pontos de extremidade e de conexão.
A identificação por cor ou por marcação não é necessária para:
os condutores concêntricos de cabos, a blindagem ou a armadura metálica dos cabos, no caso de utilização como condutor de proteção, os condutores nus, quando uma identificação permanente for impossível, os elementos condutores externos utilizados como condutor de proteção, as partes condutivas acessíveis utilizadas como condutor de proteção.
As marcações adicionais, por exemplo, uma marcação alfanumérica, são permitidas, desde que a identificação por cor permaneça sem ambiguidade.
Fonte: NR 10 e ABNT NBR IEC 60445.
Curso Identificação de Bornes de Equipamentos: Consulte-nos.
