Laudo Rede de Aço de Segurança para Heliponto

O Laudo de Rede de Aço de Segurança para Heliponto visa verificações das condições de segurança dedicados aos requisitos para combate a incêndios e salvamento no que refere-se aos elementos integrados na zona de aterragem.

Nome Técnico: Elaboração de Relatório Técnico de Rede de Aço de Heliponto

Referência: 103113

Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar.

Laudo Rede de Aço de Segurança para Heliponto
O Laudo de Rede de Aço de Segurança para Heliponto visa verificações das condições de segurança dedicados aos requisitos para combate a incêndios e salvamento no que refere-se aos elementos integrados na zona de aterragem.

O que é Rede de Segurança para Heliponto?
As Rede e Grades de Segurança são obrigatórias em helipontos elevados a envolver a zona de aterragem como meio de prevenção para o caso de ocorrência de quedas de pessoas ou bens. A rede de segurança que envolve a plataforma do heliporto elevado, com a existência de dois acessos à plataforma, em que um é usado em situações regulares e o outro em caso de urgência.
A rede deve ser confeccionada com as seguintes características:
As malhas devem ser fixadas nas interseções por nós que impeçam deformações.
Cabos com diâmetros de 20mm e com grande resistência à tração e à maresia;
Formada de malhas em quadrados ou losângulos com 200mm de lado; e
Material que proporcione suavidade no contato com o trem de pouso;
Material resistente ao fogo (antichamas);


Análise da Estrutura de Suporte Avaliação Quantitativa e Qualitativa Elaboração do Relatório Técnico Conclusão e Proposta de Melhorias Emissão de A.R.T. e/ou C.R.T.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT  NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;

Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Laudo Rede e Grade de Segurança para Heliponto:

A Rede de Segurança para Heliponto deverá ser fixada aos elos instalados no limite da Área de Aproximação Final e Decolagem por material semelhante ao de confecção da mesma, devendo a tensão mínima dos cabos de fixação ser de 2.225N. Como regra prática, não deve ser possível levantar qualquer parte da rede em mais do que 250mm acima da superfície do heliponto ao aplicar uma tração vigorosa vertical com a mão.
Os cabos de fixação nos elos deverão ser espaçados entre 1,35 e 1,50m.
As plataformas fixas não utilizarão a Rede Antiderrapante, exceto se for de comum acordo entre o Operador da aeronave e o Armador/Operador da plataforma. Esse entendimento deverá ser oficializado na DAerM, com a apresentação da documentação pertinente original contendo a autenticidade das assinaturas firmada em cartório.
Os requisitos atinentes às alterações da Rede Antiderrapante deverão ser cumpridos:
Tela de Proteção – Telas de proteção devem ser instaladas em volta das áreas dos helipontos, exceto quando existir uma proteção estrutural que venha a prover segurança suficiente ao pessoal envolvido nas operações aéreas. A tela deve ser constituída por material flexível e não inflamável. Esta tela deve ter 1,5 metro de largura, com malha de dimensões de, no máximo, 4 x 4 polegadas. A extremidade inferior da tela de proteção deve ficar no mesmo nível do heliponto ou em um nível um pouco abaixo, incluindo a canaleta de drenagem na área do heliponto, quando existente. A extremidade superior da tela de proteção deve ficar ligeiramente acima do nível do heliponto, mas não deve exceder a altura de 25cm em relação a esse nível. A tela deverá possuir uma inclinação aproximada de 10º para cima em relação ao plano horizontal.
A tela de proteção não deve ser esticada em demasia, de forma a evitar sua atuação como trampolim, e, caso sejam instaladas vigas laterais e longitudinais para dar maior resistência à estrutura da tela, estas não devem possuir formato que possa causar lesões em pessoas que, eventualmente, venham a ser amparadas pela tela.
A tela deverá ser suficientemente forte para resistir, sem danos, a um peso de 75 quilos que caia, a partir do repouso, de uma altura de 1m. Deverá ser apresentado um atestado assinado pelo Armador, afirmando que a tela de proteção foi submetida a teste com a carga estipulada, efetuado por empresa especializada ou pelo setor de engenharia da empresa operadora do navio ou plataforma.
SINALIZAÇÃO DIURNA
a) Piso do Heliponto – deverá ser pintado na cor verde escura ou cinza escuro, com tinta antiderrapante.

b) Sinal de Identificação – o sinal de identificação de um heliponto situado em plataforma marítima e em navios mercantes é a letra “H” pintada na cor BRANCA, no centro da Área de Toque. Para plataformas marítimas, devendo estar orientado paralelamente com a direção de aproximação final e decolagem, sendo o traço horizontal do “H” coincidente com a bissetriz do ângulo do setor livre de obstáculos; para navios mercantes, observar as dimensões e posicionamento.
c) Limite da Área de Aproximação Final e Decolagem – O perímetro da Área de Aproximação Final e Decolagem deverá ser demarcado com uma faixa contínua de 0,30m de largura, na cor branca.
d) Chevron – Figura geométrica pintada na cor preta no piso da plataforma, em forma de “V”, onde seu vértice define a origem do Setor Livre de Obstáculos. Cada “perna” do chevron possuirá 0,79m de comprimento e 0,1m de largura, formando um ângulo.
e) Limite da Área de Toque – Deverá ser demarcado com uma faixa circular de 1,0m de largura, na cor amarela e com as
f) Carga Máxima Admissível – deverá ser pintada na cor amarela no canto inferior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas.
Deve-se observar:
1) valores inteiros até 9 toneladas: serão pintados em um só dígito, utilizando-se as dimensões normais dos quadrados de referência (35 x 35cm),
2) valores inteiros iguais ou superiores a 10 toneladas: serão pintados com 2 dígitos, utilizando-se as dimensões dos quadrados de referência reduzidos de 1/3 (23 x 23cm),
3) valores decimais: serão pintados em décimo de tonelada sem arredondamento. Os quadrados de referência deverão ter suas dimensões reduzidas a 17 x 17cm, quando acompanhando valores inteiros indicados com um dígito, e a 11 x 11cm, quando acompanhando valores inteiros indicados com dois dígitos.
g) Pintura do Indicativo Rádio Internacional (IRIN) e Indicativo Visual:
1) nas plataformas móveis e nos navios o IRIN deve ser pintado na cor amarela no canto superior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas
2) nas plataformas fixas não serão pintados os IRIN, tendo em vista tratar-se de Serviço Limitado Privado, conforme o item 0926 a) desta Norma. Nos helipontos dessas plataformas é obrigatória a pintura da “identificação de plataforma”, em conformidade com o descrito na letra j deste item. Para isto, serão utilizados os caracteres representativos do indicativo visual.
Se o espaço disponível impossibilitar sua pintura, a dimensão das letras deverá ser reduzida em 1/3 ou à metade,
h) Avisos de Segurança – deverão ser colocados painéis em locais bem visíveis, pintados com letras pretas sobre fundo amarelo, com recomendações a serem seguidas pelos passageiros que embarcam ou desembarcam dos helicópteros e pelos demais usuários da aeronave com as seguintes características:
1) para embarque: painéis com dimensões de 0,80 x 1,60m localizados nas escadas de acesso ao heliponto
2) para desembarque: painéis fixados junto ao limite da Área de Aproximação Final e Decolagem, podendo ser fixados na tela de proteção com, no máximo, 0,25m de altura acima da altura do piso do heliponto e com comprimentos necessários, desde que bem visíveis para os passageiros que desembarcam.
Os avisos para os passageiros que embarcam ou desembarcam poderão ser pintados nas anteparas das plataformas marítimas e nos navios mercantes, cujos helipontos estejam localizados no mesmo nível dos conveses, desde que em locais bem visíveis.
i) Indicador de Direção de Vento (biruta) – deverá existir um indicador de direção de vento, colocado em local bem visível, porém não sujeito à turbulência ou que se constitua em perigo às manobras dos helicópteros. O indicador de direção de vento deverá ser confeccionado com tecido de alta resistência, na cor laranja ou na cor amarela, quando as condições locais oferecerem maior capacidade de contraste.
j) Identificação de plataforma – As empresas poderão utilizar o espaço à esquerda do Sinal de Identificação – Letra “H” (lado oposto ao posicionamento do IRIN e da Carga Máxima Admissível), limitado às dimensões da altura da letra “H”, entre a Área de Toque e o limite da Área de Aproximação Final e Decolagem, para identificação da plataforma ou navio. A simbologia a ser utilizada é o indicativo visual da plataforma ou do navio. Por exemplo: Plataforma Vermelho-1: PVM-1.
Essa identificação torna-se obrigatória para os helipontos situados nas plataformas fixas, conforme a letra g deste item. Neste caso, a pintura deverá ser realizada no mesmo local e com as mesmas dimensões de pintura do IRIN.
a) Luzes de Limite de Área de Aproximação Final e Decolagem – independentemente do formato do heliponto, deverão ser posicionadas luzes amarelas, espaçadas entre 2 e 4m e com altura, tangentes à linha limite da Área de Aproximação Final e Decolagem, com tolerância de distância para esta linha de até 0,50m, com altura máxima de 0,25m. O material usado na confecção das luminárias deverá ser frangível ou do tipo “tartaruga”. Como solução alternativa no caso dos navios, poderão ser utilizados faróis de nível para iluminação do heliponto. Esses faróis não deverão ofuscar a visão do piloto quando da aproximação para pouso.
Para helipontos de navios mercantes e de plataformas marítimas que se encontram em operação contínua no país, em data anterior a 11 de fevereiro de 2000, as luzes de Limite da Área de Aproximação Final e Decolagem serão, independentemente do formato do heliponto, posicionadas alternadamente nas cores amarela e azul, em número ímpar de cada lado, espaçadas entre 2 e 4m e com altura de 0,25m, sendo as luzes amarelas localizadas sempre nas extremidades da área.
b) Luzes de Obstáculos – deverão ser instaladas luzes encarnadas nos obstáculos e nos pontos de obstrução existentes nas adjacências da Área de Aproximação Final e Decolagem do heliponto e nos locais mais elevados da plataforma e do navio, que possam se constituir em perigo às operações aéreas. Tais luzes deverão ser circulares com alcance mínimo de 10 milhas náuticas (MN).
Quando não for possível instalar luzes nos obstáculos e nos pontos de obstrução, deverão ser utilizados refletores iluminando os mesmos, como solução alternativa. Os refletores deverão ser posicionados de forma a não ofuscar a visão dos pilotos por ocasião da realização dos pousos e decolagens.
c) Indicador de Direção de Vento (Biruta) – deverão ser instaladas luzes brancas para a iluminação do Indicador de Direção de Vento. Os feixes de luz deverão ser posicionados de forma a não ofuscar a visão dos Pilotos.
As exigências indicadas neste item são as mínimas para que esses serviços possam ser imediatamente efetivados no heliponto ou em suas vizinhanças.
a) Nível de proteção
O nível de proteção para os serviços de salvamento e combate a incêndio deverá ser baseado na categoria do heliponto, determinado pelo comprimento máximo (B) do maior helicóptero a operar.
b) Classificação
Para fins de prevenção e combate a incêndio, os helipontos serão classificados como:
H1 – (B) do maior helicóptero a operar: até 15m (exclusive); e
H2 – (B) do maior helicóptero a operar: de 15 até 24m.
c) Especificação de equipamentos e materiais para Helipontos
1) Agente de Combate a Incêndio
Os principais agentes de combate a incêndio deverão ser a espuma de película aquosa e/ou a espuma fluoroproteínica.

Laudo Rede e Grade de Segurança para Heliponto: Consulte-nos.

Escopo do Serviço

Laudo Rede e Grade de Segurança para Heliponto

Verificações:
Rede de Aço Grades de Segurança em Helipontos Elevados;
Análise da Estrutura Suporte;
Sinalizações;
Condições Gerais;
Requisitos de Vistoria, Avisos de Segurança;
Balizamento luminoso;
Prevenção e Sistemas de Combate e extinção de incêndio;
Indicadores de Direção;
Propriedades;
Condições de Contorno;
Luzes; Pinturas; Pavimentos;
Sistema Visual e de Alinhamento;
Estruturas de Suportarão;
Chapas e Conexões;
Critério de Escoamento e Estabilidade;
Ação do Vento nos perfis;
Grau de liberdade dos Elementos das Conexões;
Equipamentos e seus acessórios (manilhas).
Condição de Carregamento:
Peso Morto;
Carga viva; Carga de Vento;
Cargas de Helicóptero;
Combinação de Cargas;
Analise dos Níveis de Tensão;
Análise de Estabilidade;
Análise dos Resultados;
Elaboração do Plano de Inspeção e Manutenção da NR 12;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Laudo Rede e Grade de Segurança para Heliponto

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Laudo Rede e Grade de Segurança para Heliponto

Verificações:
Rede de Aço Grades de Segurança em Helipontos Elevados;
Análise da Estrutura Suporte;
Sinalizações;
Condições Gerais;
Requisitos de Vistoria, Avisos de Segurança;
Balizamento luminoso;
Prevenção e Sistemas de Combate e extinção de incêndio;
Indicadores de Direção;
Propriedades;
Condições de Contorno;
Luzes; Pinturas; Pavimentos;
Sistema Visual e de Alinhamento;
Estruturas de Suportarão;
Chapas e Conexões;
Critério de Escoamento e Estabilidade;
Ação do Vento nos perfis;
Grau de liberdade dos Elementos das Conexões;
Equipamentos e seus acessórios (manilhas).
Condição de Carregamento:
Peso Morto;
Carga viva; Carga de Vento;
Cargas de Helicóptero;
Combinação de Cargas;
Analise dos Níveis de Tensão;
Análise de Estabilidade;
Análise dos Resultados;
Elaboração do Plano de Inspeção e Manutenção da NR 12;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Laudo Rede e Grade de Segurança para Heliponto

Referencias Normativas

Laudo Rede e Grade de Segurança para Heliponto

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
Regulamento Brasileiro de Aviação Civil – Nº 155 – Helipontos;
Norma Técnica – Heliponto e Heliporto;
Código Brasileiro de Aeronáutica (CBAer);
Instrução do Comando da Aeronáutica (ICA) 92-1 – Edificações;
NFPA 418 “ Standards for heliports”;
OIT 161 – Serviços de Saúde do Trabalho;
ABNT NBR ISO/IEC 17025 – Requisitos gerais para a competência de laboratórios de ensaio e calibração;

ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Laudo Rede e Grade de Segurança para Heliponto

Validade

Laudo Rede e Grade de Segurança para Heliponto

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;

Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Laudo Rede e Grade de Segurança para Heliponto

Complementos

Laudo Rede e Grade de Segurança para Heliponto

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Laudo Rede e Grade de Segurança para Heliponto

Saiba Mais

Saiba Mais: Laudo Rede e Grade de Segurança para Heliponto:

A Rede de Segurança para Heliponto deverá ser fixada aos elos instalados no limite da Área de Aproximação Final e Decolagem por material semelhante ao de confecção da mesma, devendo a tensão mínima dos cabos de fixação ser de 2.225N. Como regra prática, não deve ser possível levantar qualquer parte da rede em mais do que 250mm acima da superfície do heliponto ao aplicar uma tração vigorosa vertical com a mão.
Os cabos de fixação nos elos deverão ser espaçados entre 1,35 e 1,50m.
As plataformas fixas não utilizarão a Rede Antiderrapante, exceto se for de comum acordo entre o Operador da aeronave e o Armador/Operador da plataforma. Esse entendimento deverá ser oficializado na DAerM, com a apresentação da documentação pertinente original contendo a autenticidade das assinaturas firmada em cartório.
Os requisitos atinentes às alterações da Rede Antiderrapante deverão ser cumpridos:
Tela de Proteção – Telas de proteção devem ser instaladas em volta das áreas dos helipontos, exceto quando existir uma proteção estrutural que venha a prover segurança suficiente ao pessoal envolvido nas operações aéreas. A tela deve ser constituída por material flexível e não inflamável. Esta tela deve ter 1,5 metro de largura, com malha de dimensões de, no máximo, 4 x 4 polegadas. A extremidade inferior da tela de proteção deve ficar no mesmo nível do heliponto ou em um nível um pouco abaixo, incluindo a canaleta de drenagem na área do heliponto, quando existente. A extremidade superior da tela de proteção deve ficar ligeiramente acima do nível do heliponto, mas não deve exceder a altura de 25cm em relação a esse nível. A tela deverá possuir uma inclinação aproximada de 10º para cima em relação ao plano horizontal.
A tela de proteção não deve ser esticada em demasia, de forma a evitar sua atuação como trampolim, e, caso sejam instaladas vigas laterais e longitudinais para dar maior resistência à estrutura da tela, estas não devem possuir formato que possa causar lesões em pessoas que, eventualmente, venham a ser amparadas pela tela.
A tela deverá ser suficientemente forte para resistir, sem danos, a um peso de 75 quilos que caia, a partir do repouso, de uma altura de 1m. Deverá ser apresentado um atestado assinado pelo Armador, afirmando que a tela de proteção foi submetida a teste com a carga estipulada, efetuado por empresa especializada ou pelo setor de engenharia da empresa operadora do navio ou plataforma.
SINALIZAÇÃO DIURNA
a) Piso do Heliponto – deverá ser pintado na cor verde escura ou cinza escuro, com tinta antiderrapante.

b) Sinal de Identificação – o sinal de identificação de um heliponto situado em plataforma marítima e em navios mercantes é a letra “H” pintada na cor BRANCA, no centro da Área de Toque. Para plataformas marítimas, devendo estar orientado paralelamente com a direção de aproximação final e decolagem, sendo o traço horizontal do “H” coincidente com a bissetriz do ângulo do setor livre de obstáculos; para navios mercantes, observar as dimensões e posicionamento.
c) Limite da Área de Aproximação Final e Decolagem – O perímetro da Área de Aproximação Final e Decolagem deverá ser demarcado com uma faixa contínua de 0,30m de largura, na cor branca.
d) Chevron – Figura geométrica pintada na cor preta no piso da plataforma, em forma de “V”, onde seu vértice define a origem do Setor Livre de Obstáculos. Cada “perna” do chevron possuirá 0,79m de comprimento e 0,1m de largura, formando um ângulo.
e) Limite da Área de Toque – Deverá ser demarcado com uma faixa circular de 1,0m de largura, na cor amarela e com as
f) Carga Máxima Admissível – deverá ser pintada na cor amarela no canto inferior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas.
Deve-se observar:
1) valores inteiros até 9 toneladas: serão pintados em um só dígito, utilizando-se as dimensões normais dos quadrados de referência (35 x 35cm),
2) valores inteiros iguais ou superiores a 10 toneladas: serão pintados com 2 dígitos, utilizando-se as dimensões dos quadrados de referência reduzidos de 1/3 (23 x 23cm),
3) valores decimais: serão pintados em décimo de tonelada sem arredondamento. Os quadrados de referência deverão ter suas dimensões reduzidas a 17 x 17cm, quando acompanhando valores inteiros indicados com um dígito, e a 11 x 11cm, quando acompanhando valores inteiros indicados com dois dígitos.
g) Pintura do Indicativo Rádio Internacional (IRIN) e Indicativo Visual:
1) nas plataformas móveis e nos navios o IRIN deve ser pintado na cor amarela no canto superior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas
2) nas plataformas fixas não serão pintados os IRIN, tendo em vista tratar-se de Serviço Limitado Privado, conforme o item 0926 a) desta Norma. Nos helipontos dessas plataformas é obrigatória a pintura da “identificação de plataforma”, em conformidade com o descrito na letra j deste item. Para isto, serão utilizados os caracteres representativos do indicativo visual.
Se o espaço disponível impossibilitar sua pintura, a dimensão das letras deverá ser reduzida em 1/3 ou à metade,
h) Avisos de Segurança – deverão ser colocados painéis em locais bem visíveis, pintados com letras pretas sobre fundo amarelo, com recomendações a serem seguidas pelos passageiros que embarcam ou desembarcam dos helicópteros e pelos demais usuários da aeronave com as seguintes características:
1) para embarque: painéis com dimensões de 0,80 x 1,60m localizados nas escadas de acesso ao heliponto
2) para desembarque: painéis fixados junto ao limite da Área de Aproximação Final e Decolagem, podendo ser fixados na tela de proteção com, no máximo, 0,25m de altura acima da altura do piso do heliponto e com comprimentos necessários, desde que bem visíveis para os passageiros que desembarcam.
Os avisos para os passageiros que embarcam ou desembarcam poderão ser pintados nas anteparas das plataformas marítimas e nos navios mercantes, cujos helipontos estejam localizados no mesmo nível dos conveses, desde que em locais bem visíveis.
i) Indicador de Direção de Vento (biruta) – deverá existir um indicador de direção de vento, colocado em local bem visível, porém não sujeito à turbulência ou que se constitua em perigo às manobras dos helicópteros. O indicador de direção de vento deverá ser confeccionado com tecido de alta resistência, na cor laranja ou na cor amarela, quando as condições locais oferecerem maior capacidade de contraste.
j) Identificação de plataforma – As empresas poderão utilizar o espaço à esquerda do Sinal de Identificação – Letra “H” (lado oposto ao posicionamento do IRIN e da Carga Máxima Admissível), limitado às dimensões da altura da letra “H”, entre a Área de Toque e o limite da Área de Aproximação Final e Decolagem, para identificação da plataforma ou navio. A simbologia a ser utilizada é o indicativo visual da plataforma ou do navio. Por exemplo: Plataforma Vermelho-1: PVM-1.
Essa identificação torna-se obrigatória para os helipontos situados nas plataformas fixas, conforme a letra g deste item. Neste caso, a pintura deverá ser realizada no mesmo local e com as mesmas dimensões de pintura do IRIN.
a) Luzes de Limite de Área de Aproximação Final e Decolagem – independentemente do formato do heliponto, deverão ser posicionadas luzes amarelas, espaçadas entre 2 e 4m e com altura, tangentes à linha limite da Área de Aproximação Final e Decolagem, com tolerância de distância para esta linha de até 0,50m, com altura máxima de 0,25m. O material usado na confecção das luminárias deverá ser frangível ou do tipo “tartaruga”. Como solução alternativa no caso dos navios, poderão ser utilizados faróis de nível para iluminação do heliponto. Esses faróis não deverão ofuscar a visão do piloto quando da aproximação para pouso.
Para helipontos de navios mercantes e de plataformas marítimas que se encontram em operação contínua no país, em data anterior a 11 de fevereiro de 2000, as luzes de Limite da Área de Aproximação Final e Decolagem serão, independentemente do formato do heliponto, posicionadas alternadamente nas cores amarela e azul, em número ímpar de cada lado, espaçadas entre 2 e 4m e com altura de 0,25m, sendo as luzes amarelas localizadas sempre nas extremidades da área.
b) Luzes de Obstáculos – deverão ser instaladas luzes encarnadas nos obstáculos e nos pontos de obstrução existentes nas adjacências da Área de Aproximação Final e Decolagem do heliponto e nos locais mais elevados da plataforma e do navio, que possam se constituir em perigo às operações aéreas. Tais luzes deverão ser circulares com alcance mínimo de 10 milhas náuticas (MN).
Quando não for possível instalar luzes nos obstáculos e nos pontos de obstrução, deverão ser utilizados refletores iluminando os mesmos, como solução alternativa. Os refletores deverão ser posicionados de forma a não ofuscar a visão dos pilotos por ocasião da realização dos pousos e decolagens.
c) Indicador de Direção de Vento (Biruta) – deverão ser instaladas luzes brancas para a iluminação do Indicador de Direção de Vento. Os feixes de luz deverão ser posicionados de forma a não ofuscar a visão dos Pilotos.
As exigências indicadas neste item são as mínimas para que esses serviços possam ser imediatamente efetivados no heliponto ou em suas vizinhanças.
a) Nível de proteção
O nível de proteção para os serviços de salvamento e combate a incêndio deverá ser baseado na categoria do heliponto, determinado pelo comprimento máximo (B) do maior helicóptero a operar.
b) Classificação
Para fins de prevenção e combate a incêndio, os helipontos serão classificados como:
H1 – (B) do maior helicóptero a operar: até 15m (exclusive); e
H2 – (B) do maior helicóptero a operar: de 15 até 24m.
c) Especificação de equipamentos e materiais para Helipontos
1) Agente de Combate a Incêndio
Os principais agentes de combate a incêndio deverão ser a espuma de película aquosa e/ou a espuma fluoroproteínica.

Laudo Rede e Grade de Segurança para Heliponto: Consulte-nos.

Escopo do Serviço

Laudo Rede e Grade de Segurança para Heliponto

Verificações:
Rede de Aço Grades de Segurança em Helipontos Elevados;
Análise da Estrutura Suporte;
Sinalizações;
Condições Gerais;
Requisitos de Vistoria, Avisos de Segurança;
Balizamento luminoso;
Prevenção e Sistemas de Combate e extinção de incêndio;
Indicadores de Direção;
Propriedades;
Condições de Contorno;
Luzes; Pinturas; Pavimentos;
Sistema Visual e de Alinhamento;
Estruturas de Suportarão;
Chapas e Conexões;
Critério de Escoamento e Estabilidade;
Ação do Vento nos perfis;
Grau de liberdade dos Elementos das Conexões;
Equipamentos e seus acessórios (manilhas).
Condição de Carregamento:
Peso Morto;
Carga viva; Carga de Vento;
Cargas de Helicóptero;
Combinação de Cargas;
Analise dos Níveis de Tensão;
Análise de Estabilidade;
Análise dos Resultados;
Elaboração do Plano de Inspeção e Manutenção da NR 12;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Laudo Rede e Grade de Segurança para Heliponto

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:

Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade  referente a Capacidade do Equipamento.
Se Contratado  ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo  deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12  de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo do Serviço

Laudo Rede e Grade de Segurança para Heliponto

Verificações:
Rede de Aço Grades de Segurança em Helipontos Elevados;
Análise da Estrutura Suporte;
Sinalizações;
Condições Gerais;
Requisitos de Vistoria, Avisos de Segurança;
Balizamento luminoso;
Prevenção e Sistemas de Combate e extinção de incêndio;
Indicadores de Direção;
Propriedades;
Condições de Contorno;
Luzes; Pinturas; Pavimentos;
Sistema Visual e de Alinhamento;
Estruturas de Suportarão;
Chapas e Conexões;
Critério de Escoamento e Estabilidade;
Ação do Vento nos perfis;
Grau de liberdade dos Elementos das Conexões;
Equipamentos e seus acessórios (manilhas).
Condição de Carregamento:
Peso Morto;
Carga viva; Carga de Vento;
Cargas de Helicóptero;
Combinação de Cargas;
Analise dos Níveis de Tensão;
Análise de Estabilidade;
Análise dos Resultados;
Elaboração do Plano de Inspeção e Manutenção da NR 12;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

Laudo Rede e Grade de Segurança para Heliponto

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo 2015 – Guidelines American Heart Association;
Portaria GM N.2048 – Política Nacional de Atenção as Urgências;
OIT 161 – Serviços de Saúde do Trabalho;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
ANSI B.11 – Machine Safety Standards Risk assessment and safeguarding.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Validade

Laudo Rede e Grade de Segurança para Heliponto

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;

Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Laudo Rede e Grade de Segurança para Heliponto

Complementos

Laudo Rede e Grade de Segurança para Heliponto

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

Laudo Rede e Grade de Segurança para Heliponto

Saiba Mais

Saiba Mais: Laudo Rede e Grade de Segurança para Heliponto:

A Rede de Segurança para Heliponto deverá ser fixada aos elos instalados no limite da Área de Aproximação Final e Decolagem por material semelhante ao de confecção da mesma, devendo a tensão mínima dos cabos de fixação ser de 2.225N. Como regra prática, não deve ser possível levantar qualquer parte da rede em mais do que 250mm acima da superfície do heliponto ao aplicar uma tração vigorosa vertical com a mão.
Os cabos de fixação nos elos deverão ser espaçados entre 1,35 e 1,50m.
As plataformas fixas não utilizarão a Rede Antiderrapante, exceto se for de comum acordo entre o Operador da aeronave e o Armador/Operador da plataforma. Esse entendimento deverá ser oficializado na DAerM, com a apresentação da documentação pertinente original contendo a autenticidade das assinaturas firmada em cartório.
Os requisitos atinentes às alterações da Rede Antiderrapante deverão ser cumpridos:
Tela de Proteção – Telas de proteção devem ser instaladas em volta das áreas dos helipontos, exceto quando existir uma proteção estrutural que venha a prover segurança suficiente ao pessoal envolvido nas operações aéreas. A tela deve ser constituída por material flexível e não inflamável. Esta tela deve ter 1,5 metro de largura, com malha de dimensões de, no máximo, 4 x 4 polegadas. A extremidade inferior da tela de proteção deve ficar no mesmo nível do heliponto ou em um nível um pouco abaixo, incluindo a canaleta de drenagem na área do heliponto, quando existente. A extremidade superior da tela de proteção deve ficar ligeiramente acima do nível do heliponto, mas não deve exceder a altura de 25cm em relação a esse nível. A tela deverá possuir uma inclinação aproximada de 10º para cima em relação ao plano horizontal.
A tela de proteção não deve ser esticada em demasia, de forma a evitar sua atuação como trampolim, e, caso sejam instaladas vigas laterais e longitudinais para dar maior resistência à estrutura da tela, estas não devem possuir formato que possa causar lesões em pessoas que, eventualmente, venham a ser amparadas pela tela.
A tela deverá ser suficientemente forte para resistir, sem danos, a um peso de 75 quilos que caia, a partir do repouso, de uma altura de 1m. Deverá ser apresentado um atestado assinado pelo Armador, afirmando que a tela de proteção foi submetida a teste com a carga estipulada, efetuado por empresa especializada ou pelo setor de engenharia da empresa operadora do navio ou plataforma.
SINALIZAÇÃO DIURNA

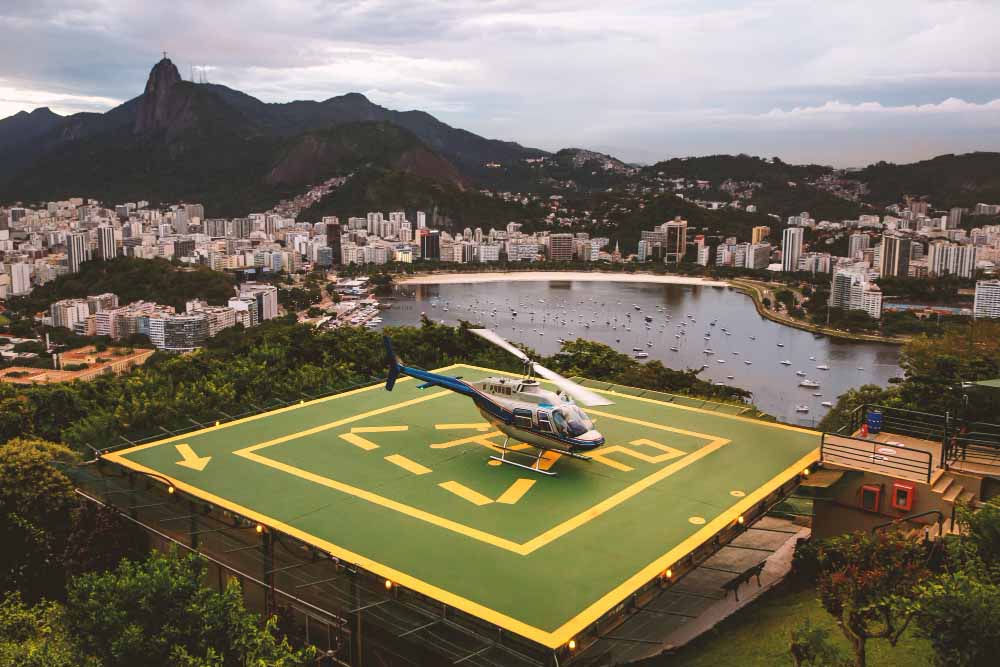

a) Piso do Heliponto – deverá ser pintado na cor verde escura ou cinza escuro, com tinta antiderrapante.

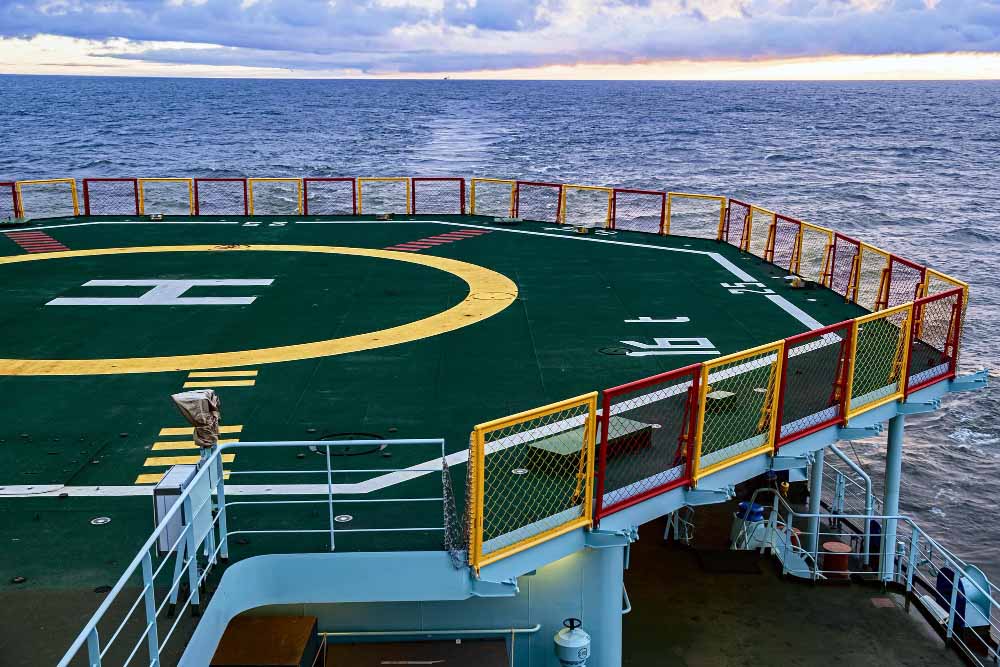

b) Sinal de Identificação – o sinal de identificação de um heliponto situado em plataforma marítima e em navios mercantes é a letra “H” pintada na cor BRANCA, no centro da Área de Toque. Para plataformas marítimas, devendo estar orientado paralelamente com a direção de aproximação final e decolagem, sendo o traço horizontal do “H” coincidente com a bissetriz do ângulo do setor livre de obstáculos; para navios mercantes, observar as dimensões e posicionamento.
c) Limite da Área de Aproximação Final e Decolagem – O perímetro da Área de Aproximação Final e Decolagem deverá ser demarcado com uma faixa contínua de 0,30m de largura, na cor branca.
d) Chevron – Figura geométrica pintada na cor preta no piso da plataforma, em forma de “V”, onde seu vértice define a origem do Setor Livre de Obstáculos. Cada “perna” do chevron possuirá 0,79m de comprimento e 0,1m de largura, formando um ângulo.
e) Limite da Área de Toque – Deverá ser demarcado com uma faixa circular de 1,0m de largura, na cor amarela e com as
f) Carga Máxima Admissível – deverá ser pintada na cor amarela no canto inferior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas.
Deve-se observar:
1) valores inteiros até 9 toneladas: serão pintados em um só dígito, utilizando-se as dimensões normais dos quadrados de referência (35 x 35cm),
2) valores inteiros iguais ou superiores a 10 toneladas: serão pintados com 2 dígitos, utilizando-se as dimensões dos quadrados de referência reduzidos de 1/3 (23 x 23cm),
3) valores decimais: serão pintados em décimo de tonelada sem arredondamento. Os quadrados de referência deverão ter suas dimensões reduzidas a 17 x 17cm, quando acompanhando valores inteiros indicados com um dígito, e a 11 x 11cm, quando acompanhando valores inteiros indicados com dois dígitos.
g) Pintura do Indicativo Rádio Internacional (IRIN) e Indicativo Visual:
1) nas plataformas móveis e nos navios o IRIN deve ser pintado na cor amarela no canto superior direito, considerada a direção preferencial de aproximação, tendo ao seu lado direito o Setor de Obstáculos com Alturas Limitadas
2) nas plataformas fixas não serão pintados os IRIN, tendo em vista tratar-se de Serviço Limitado Privado, conforme o item 0926 a) desta Norma. Nos helipontos dessas plataformas é obrigatória a pintura da “identificação de plataforma”, em conformidade com o descrito na letra j deste item. Para isto, serão utilizados os caracteres representativos do indicativo visual.
Se o espaço disponível impossibilitar sua pintura, a dimensão das letras deverá ser reduzida em 1/3 ou à metade,
h) Avisos de Segurança – deverão ser colocados painéis em locais bem visíveis, pintados com letras pretas sobre fundo amarelo, com recomendações a serem seguidas pelos passageiros que embarcam ou desembarcam dos helicópteros e pelos demais usuários da aeronave com as seguintes características:
1) para embarque: painéis com dimensões de 0,80 x 1,60m localizados nas escadas de acesso ao heliponto
2) para desembarque: painéis fixados junto ao limite da Área de Aproximação Final e Decolagem, podendo ser fixados na tela de proteção com, no máximo, 0,25m de altura acima da altura do piso do heliponto e com comprimentos necessários, desde que bem visíveis para os passageiros que desembarcam.
Os avisos para os passageiros que embarcam ou desembarcam poderão ser pintados nas anteparas das plataformas marítimas e nos navios mercantes, cujos helipontos estejam localizados no mesmo nível dos conveses, desde que em locais bem visíveis.
i) Indicador de Direção de Vento (biruta) – deverá existir um indicador de direção de vento, colocado em local bem visível, porém não sujeito à turbulência ou que se constitua em perigo às manobras dos helicópteros. O indicador de direção de vento deverá ser confeccionado com tecido de alta resistência, na cor laranja ou na cor amarela, quando as condições locais oferecerem maior capacidade de contraste.
j) Identificação de plataforma – As empresas poderão utilizar o espaço à esquerda do Sinal de Identificação – Letra “H” (lado oposto ao posicionamento do IRIN e da Carga Máxima Admissível), limitado às dimensões da altura da letra “H”, entre a Área de Toque e o limite da Área de Aproximação Final e Decolagem, para identificação da plataforma ou navio. A simbologia a ser utilizada é o indicativo visual da plataforma ou do navio. Por exemplo: Plataforma Vermelho-1: PVM-1.
Essa identificação torna-se obrigatória para os helipontos situados nas plataformas fixas, conforme a letra g deste item. Neste caso, a pintura deverá ser realizada no mesmo local e com as mesmas dimensões de pintura do IRIN.
a) Luzes de Limite de Área de Aproximação Final e Decolagem – independentemente do formato do heliponto, deverão ser posicionadas luzes amarelas, espaçadas entre 2 e 4m e com altura, tangentes à linha limite da Área de Aproximação Final e Decolagem, com tolerância de distância para esta linha de até 0,50m, com altura máxima de 0,25m. O material usado na confecção das luminárias deverá ser frangível ou do tipo “tartaruga”. Como solução alternativa no caso dos navios, poderão ser utilizados faróis de nível para iluminação do heliponto. Esses faróis não deverão ofuscar a visão do piloto quando da aproximação para pouso.
Para helipontos de navios mercantes e de plataformas marítimas que se encontram em operação contínua no país, em data anterior a 11 de fevereiro de 2000, as luzes de Limite da Área de Aproximação Final e Decolagem serão, independentemente do formato do heliponto, posicionadas alternadamente nas cores amarela e azul, em número ímpar de cada lado, espaçadas entre 2 e 4m e com altura de 0,25m, sendo as luzes amarelas localizadas sempre nas extremidades da área.
b) Luzes de Obstáculos – deverão ser instaladas luzes encarnadas nos obstáculos e nos pontos de obstrução existentes nas adjacências da Área de Aproximação Final e Decolagem do heliponto e nos locais mais elevados da plataforma e do navio, que possam se constituir em perigo às operações aéreas. Tais luzes deverão ser circulares com alcance mínimo de 10 milhas náuticas (MN).
Quando não for possível instalar luzes nos obstáculos e nos pontos de obstrução, deverão ser utilizados refletores iluminando os mesmos, como solução alternativa. Os refletores deverão ser posicionados de forma a não ofuscar a visão dos pilotos por ocasião da realização dos pousos e decolagens.
c) Indicador de Direção de Vento (Biruta) – deverão ser instaladas luzes brancas para a iluminação do Indicador de Direção de Vento. Os feixes de luz deverão ser posicionados de forma a não ofuscar a visão dos Pilotos.
As exigências indicadas neste item são as mínimas para que esses serviços possam ser imediatamente efetivados no heliponto ou em suas vizinhanças.
a) Nível de proteção
O nível de proteção para os serviços de salvamento e combate a incêndio deverá ser baseado na categoria do heliponto, determinado pelo comprimento máximo (B) do maior helicóptero a operar.
b) Classificação
Para fins de prevenção e combate a incêndio, os helipontos serão classificados como:
H1 – (B) do maior helicóptero a operar: até 15m (exclusive); e
H2 – (B) do maior helicóptero a operar: de 15 até 24m.
c) Especificação de equipamentos e materiais para Helipontos
1) Agente de Combate a Incêndio
Os principais agentes de combate a incêndio deverão ser a espuma de película aquosa e/ou a espuma fluoroproteínica.

Laudo Rede e Grade de Segurança para Heliponto: Consulte-nos.
