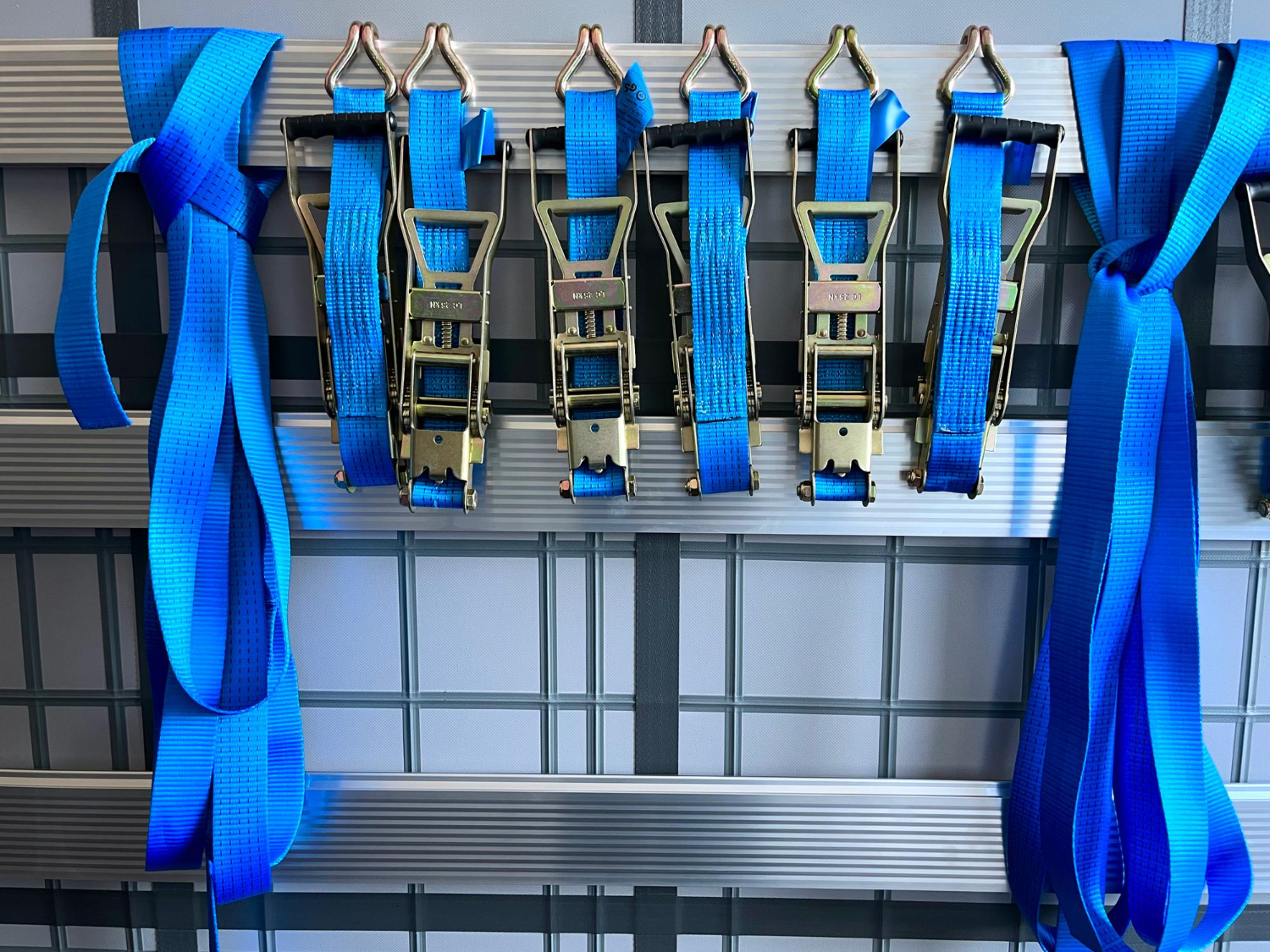

Laudo Pericial para Cinta de Içamento

Execução de Ensaio Técnico em Cintas de Içamento com Teste de Carga + Elaboração de Laudo Pericial: O Laudo Pericial para Cinta de Içamento tem por objetivo verificar a conformidade do sistema de içamento com relação a cinta utilizada e o método empregado para realizar a movimentação da carga.

Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA DE CINTAS DE AMARRAÇÃO PARA IÇAMENTOS, ELABORAÇÃO DE RELATÓRIO PERICIAL COM A EMISSÃO DE ART

Referência: 88089

Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

O Laudo Pericial para Cinta de Içamento de Cargas é um documento técnico indispensável que verifica a integridade e a segurança das cintas utilizadas em operações de elevação de cargas. Profissionais qualificados elaboram esse laudo com o objetivo de garantir, sobretudo, que as cintas estejam aptas para o uso em diversas atividades industriais. Sendo assim, minimizando os riscos de acidentes e falhas durante o manuseio de materiais pesados.

O que é um Laudo Pericial para Cinta de Içamento?

Um laudo pericial é um relatório técnico detalhado elaborado por um especialista, que realiza uma análise minuciosa de determinado equipamento, sistema ou estrutura, com o objetivo de verificar sua integridade e adequação às normas técnicas e de segurança.
O laudo pericial assegura que as cintas de içamento estão em condições adequadas para uso em operações de elevação, evitando falhas que comprometam a segurança do trabalho e a eficiência das operações. Empresas que buscam certificar-se de que seus equipamentos estão funcionando conforme os requisitos regulamentares e técnicos frequentemente solicitam esse documento.

O que são Cintas de Içamento de Cargas?

As Cintas de Içamento são ferramentas essenciais na movimentação de cargas em setores como a construção civil, logística e indústria pesada. Produzidas em materiais como poliéster, nylon ou polipropileno, essas cintas combinam resistência e flexibilidade, sendo amplamente utilizadas para levantar, transportar, bem como posicionar objetos pesados com segurança e eficiência.
Elas são indicadas para situações em que outros tipos de equipamentos de elevação, como cabos de aço ou correntes, não são viáveis ou adequados.

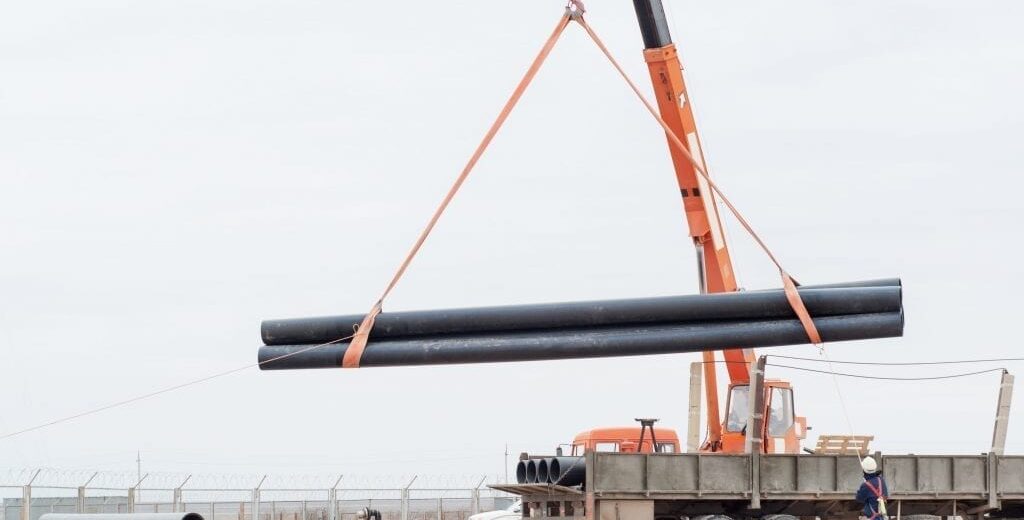

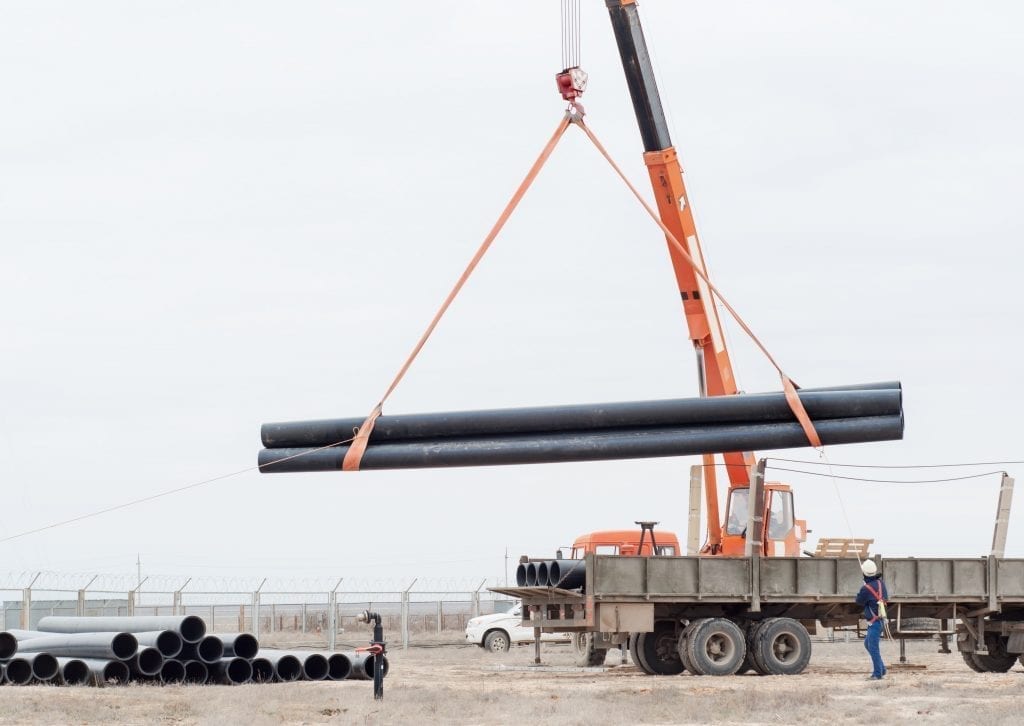

Cinta de Içamento de Cargas - Laudo Pericial para Cinta de Içamento — Cinta de Içamento de Cargas

Como devem ser as aplicações das Cintas de Içamento?

Empregam-se essas cintas em uma ampla gama de indústrias devido à sua versatilidade. Na construção civil, por exemplo, elas são usadas para levantar materiais como vigas, estruturas metálicas e maquinários pesados. Em operações logísticas, as cintas facilitam o transporte de cargas volumosas em armazéns e portos, promovendo a movimentação segura de contêineres, paletes e outros itens grandes.
Outros setores, como o petroquímico e o automobilístico, também dependem das cintas de içamento para movimentar equipamentos volumosos e pesados. Na manutenção industrial, essas cintas são empregadas para remover e instalar maquinários complexos, garantindo que os processos sejam realizados de forma segura e eficiente.

Quais são os Tipos de Cintas de Içamento?

Existem diferentes tipos de Cintas de Içamento, cada uma projetada para atender a demandas específicas de carga e aplicação. Entre os tipos mais comuns estão:
Cintas de poliéster: conhecidas por sua resistência à abrasão e flexibilidade, são ideais para operações que requerem alta capacidade de carga. Elas também são altamente resistentes a agentes químicos;
Cintas de nylon: Essas cintas possuem excelente capacidade de tração e elasticidade, sendo indicadas para cargas sensíveis. Assim, absorvem impactos de forma mais eficaz e protegem os materiais transportados.
Cintas de polipropileno: recomendadas para ambientes úmidos ou expostos a substâncias corrosivas, essas cintas são leves, resistentes e fáceis de manusear.
Essas cintas, desse modo, estão disponíveis em diferentes configurações, como cintas planas, redondas e tubulares. Sendo assim, proporcionando flexibilidade para se adaptarem a diferentes tipos de cargas e necessidades operacionais.

Quais as vantagens das Cintas de Içamento?

As Cintas de Içamento oferecem várias vantagens em relação a outros métodos de elevação, como o uso de correntes ou cabos de aço. Algumas das principais vantagens incluem:
Leveza e facilidade de manuseio: as cintas são mais leves e fáceis de transportar, além de serem flexíveis, facilitando seu uso em cargas de diferentes formatos;
Proteção da carga: os materiais sintéticos das cintas minimizam o risco de danos às cargas, sendo ideais para içar itens com superfícies delicadas ou acabamentos sensíveis;
Resistência a ambientes agressivos: diferentemente dos cabos de aço, as cintas são resistentes à corrosão e a produtos químicos, o que aumenta sua durabilidade em ambientes industriais severos;
Redução de impactos: as cintas absorvem melhor os impactos e as vibrações, protegendo tanto a carga quanto o equipamento durante o içamento;
Custo-benefício: além de serem duráveis, as cintas requerem menos manutenção e substituição frequente, o que representa uma solução econômica a longo prazo.

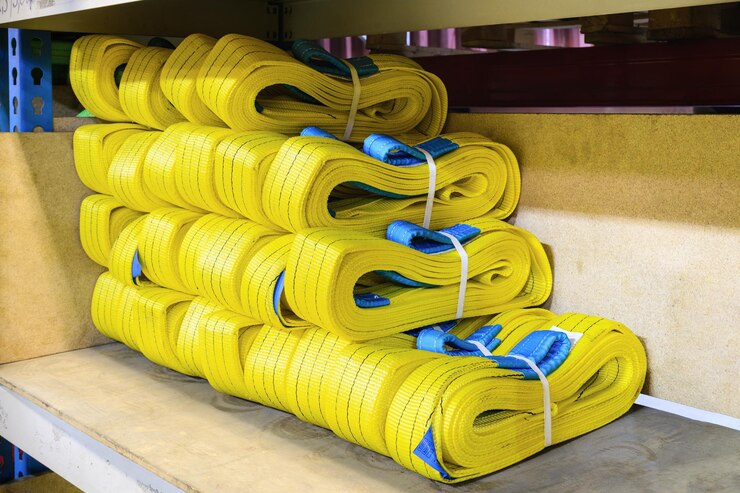

Cinta de Elevação de Carga - Laudo Pericial para Cinta de Içamento — Cinta de Elevação de Carga

Qual é a importância do Laudo Pericial para Cinta de Içamento de Cargas?

O Laudo Pericial para Cinta de Içamento de Cargas é, portanto, fundamental para garantir que as cintas estão em perfeitas condições para serem utilizadas com segurança. Especialistas elaboram esse documento técnico, realizando inspeções detalhadas para verificar a integridade dos materiais, a capacidade de carga e o atendimento às especificações do fabricante, bem como as normas de segurança aplicáveis.
Dessa maneira, o Laudo de Acessórios de Içamento também pode ser requerido para certificar a integridade de outros componentes utilizados em conjunto com as cintas, como ganchos, manilhas e esticadores. Esses acessórios, assim como as cintas, são submetidos a testes de carga e avaliações técnicas que garantem seu uso seguro nas operações de elevação.

O laudo pericial inclui:

Inspeção visual: verificação de danos visíveis, como cortes, desgaste e afrouxamento das fibras que podem comprometer a capacidade da cinta;
Teste de carga: avaliação da capacidade real da cinta para suportar o peso especificado sem deformação ou ruptura;
Avaliação técnica: verifica-se a resistência dos materiais, garantindo utilize-se as cintas de maneira segura em suas operações.
Se sua empresa também utiliza cintas para diferentes tipos de elevação, é importante considerar, sobretudo, a emissão de um Laudo para Cintas de Elevação de Carga, que analisa detalhadamente as condições das cintas e assegura que estejam prontas para uso seguro. Este tipo de laudo é especialmente útil para empresas que realizam operações frequentes de movimentação de materiais pesados e querem garantir, sobretudo, que todos os equipamentos atendam aos requisitos de segurança.
Nossa empresa oferece serviços especializados de emissão de Laudo Pericial para Cinta de Içamento de Cargas, com profissionais experientes que realizam inspeções detalhadas e rigorosas. Nós garantimos que suas cintas estejam prontas para uso com a máxima segurança, atendendo, desse modo aos mais altos padrões de qualidade.
Se sua empresa necessita de inspeções técnicas regulares e emissão de laudos periciais, entre em contato com nossa equipe. Oferecemos soluções completas para garantir, dessa forma, a segurança das suas operações de içamento e movimentação de cargas.

Referências Normativas

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;

ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;

ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Complementos

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;

Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.

Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.

Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);

Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.

Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.

Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.

Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.

Clique no Link: Critérios para Emissão de Certificados conforme as Normas

Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Atenção:
NR-12.1.16 Os equipamentos de guindar que receberem cestos acoplados para elevação de pessoas devem ser submetidos a ensaios e inspeções periódicas de forma a garantir seu bom funcionamento e sua integridade estrutural.
12.1.16.1 Devem ser realizados ensaios que comprovem a integridade estrutural, tais como ultrassom e/ou emissão acústica, conforme norma ABNT NBR 14768:2015.
12.3.17 É proibida a movimentação de cargas suspensas no gancho do equipamento de guindar simultaneamente à movimentação de pessoas dentro do cesto acoplado.

Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.

Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.

Saiba Mais

Saiba Mais: Execução de Ensaio Técnico em Cintas de Içamento com Teste de Carga + Elaboração de Laudo Pericial

Normas Técnicas para movimentação de Carga com Cintas Têxteis

Cabos de Aço:
ISO 17558 – Steel wire ropes — Socketing procedures — Molten metal and resin socketing;
NBR 13541-1 – Linga de cabo de aço. Parte 1: Requisitos e métodos de ensaio;
NBR 13541-2 – Linga de cabo de aço. Parte 2: Utilização e inspeção;
NBR 4309 – Equipamentos de movimentação de carga – Cabos de aço – Cuidados, manutenção, instalação, inspeção e descarte;
NBR ISO 2408 – Cabos de aço para uso geral – Requisitos mínimos;
NBR ISO 3108 – Cabos de aço para uso geral – Determinação da carga de ruptura real;

Cintas:
NBR 15883-1 – Cintas têxteis para amarração de cargas – Segurança. Parte 1: Cálculo de tensões;
NBR 15883-2 – Cintas têxteis para amarração de cargas – Segurança. Parte 2: Cintas planas;
NBR 15637-1 – Cintas têxteis para elevação de cargas. Parte 1: Cintas planas manufaturadas, com fitas tecidas com fios sintéticos de alta tenacidade formados por multifilamentos;
NBR 15637-2 – Cintas têxteis para elevação de cargas. Parte 2: Cintas tubulares manufaturadas, com cordões de fios sintéticos de alta tenacidade formados por multifilamentos;
NBR 15637-3 – Cintas têxteis para elevação de cargas. Parte 2: Cintas tubulares manufaturadas, com cordões de fios sintéticos de ultra-alta tenacidade formados por multifilamentos;

Correntes:
EN 12195-3 – Load restraint assemblies on road vehicles – Safety – Part 3 – Lashing chains;
NBR 15516-1 – Corrente de elos curtos para elevação de cargas – Lingas de correntes. Parte 1: Grau 8 – Requisitos e métodos de ensaio;
NBR 15516-2 – Corrente de elos curtos para elevação de cargas — Lingas de correntes. Parte 2: Utilização, manutenção e inspeção;
NBR ISO 1834 – Corrente de elos curtos para elevação de cargas – Condições gerais de aceitação;
NBR ISO 3076 – Corrente de elos curtos de aço de seção circular para elevação de cargas — Correntes de tolerância média para lingas de corrente — Grau 8;

Acessórios e terminais:
NBR 13545 – Movimentação de cargas — Manilhas;
NBR ISO 16798 – Anel de carga Grau 8 para uso em lingas;
NBR ISO 3266 – Parafusos-olhal de aço forjado de grau 4 para fins de elevação de cargas;
NBR ISO 8539 – Acessórios de aço forjado para utilização em elevação com correntes de grau 8;

Outras:
NBR 8400 – Cálculo de equipamento para levantamento e movimentação de cargas – Procedimento;

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

1- URL FOTO: Licensor’s Author: Robustec – robustec.ind.br
2- URL FOTO: Licensor’s Author: sasha_yarm – Premium Freepik.com
3- URL FOTO: Licensor’s Author: kolvas – Premium Freepik.com

Execução de Ensaio Técnico em Cintas de Içamento com Teste de Carga + Elaboração de Laudo Pericial: Consulte-nos.

Escopo do Serviço

Execução de Ensaio Técnico em Cintas de Içamento com Teste de Carga + Elaboração de Laudo Pericial

Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:

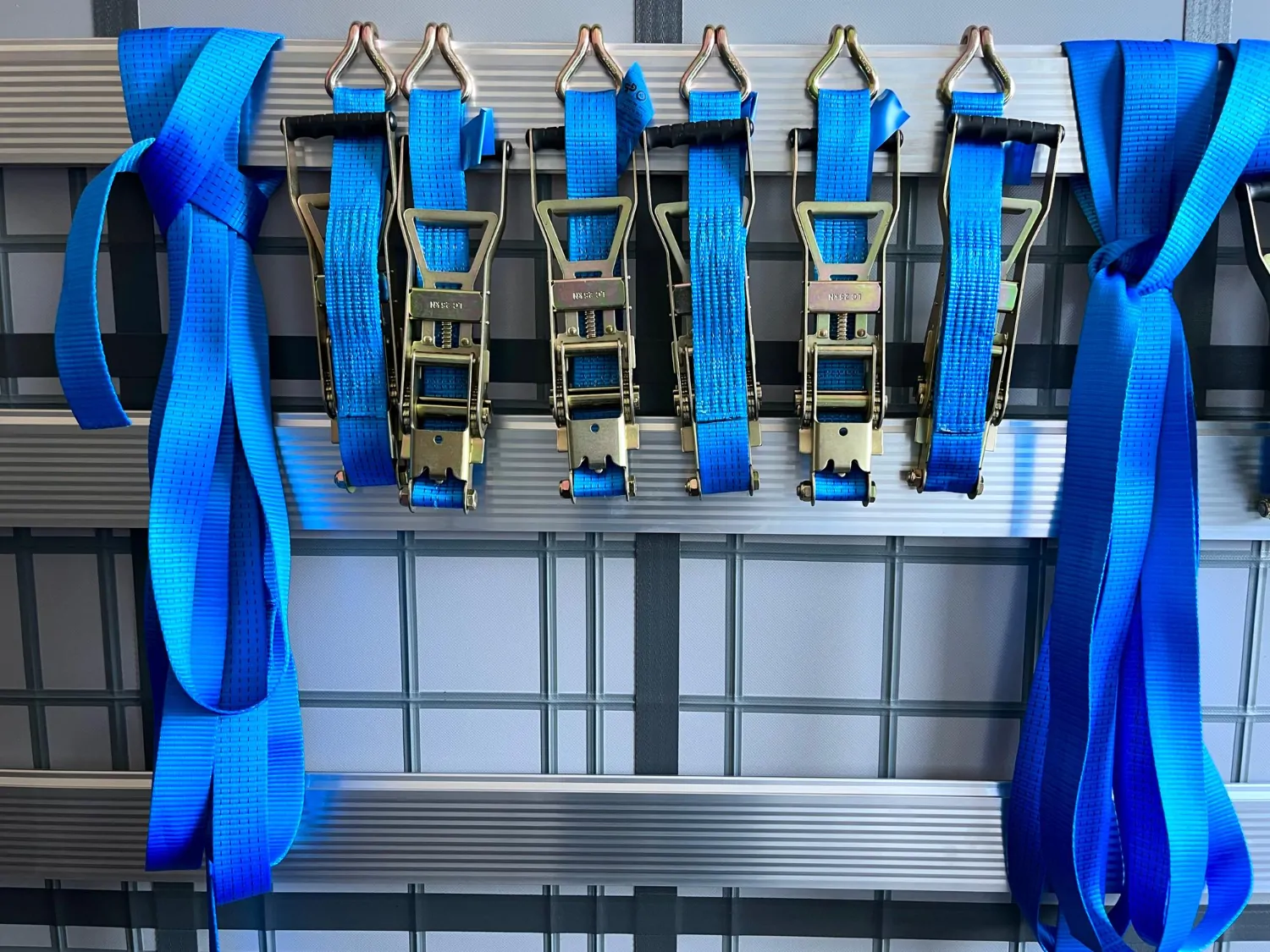

EXECUÇÃO DE INSPEÇÃO TÉCNICA DE CINTAS DE AMARRAÇÃO PARA IÇAMENTOS, ELABORAÇÃO DE RELATÓRIO PERICIAL COM A EMISSÃO DE ART

OBJETIVO
Realizar a inspeção técnica de cintas de amarração utilizadas para içamentos, visando assegurar a integridade, funcionalidade e conformidade com as normas técnicas aplicáveis, além de elaborar relatório pericial detalhado e emitir a Anotação de Responsabilidade Técnica (ART).

ABRANGÊNCIA
Este escopo aplica-se às cintas de amarração utilizadas em operações de içamento, abrangendo:
Cintas sintéticas (poliéster, nylon ou similares).
Acessórios e componentes associados, como ganchos e terminais.

ATIVIDADES PREVISTAS
Planejamento e Preparação
Identificação dos equipamentos a serem inspecionados.
Verificação da documentação técnica existente (manual do fabricante, especificações, registros de inspeções anteriores).
Elaboração do plano de inspeção com cronograma.

Inspeção Visual e Dimensional
Verificação de cortes, abrasões, desgastes, ou danos visíveis.
Avaliação de sinais de deformação, corrosão ou outros fatores que comprometam a integridade.
Medição das dimensões e comparação com especificações técnicas originais.

Ensaios e Testes
Aplicação de testes de carga, se aplicável, para verificar a capacidade funcional da cinta.
Ensaios não destrutivos, conforme necessário, para avaliar a estrutura interna das cintas.

Conformidade com Normas
Análise baseada em normas técnicas aplicáveis, como a NR-12, NR-18 e/ou ISO 2307 (ou outras normas pertinentes).
Identificação de não conformidades e recomendação de ações corretivas.

Elaboração do Relatório Pericial
Registro detalhado das condições de cada cinta inspecionada.
Fotografias e evidências documentais.
Parecer técnico sobre a adequação ou substituição dos equipamentos.

Emissão de ART
Emissão da Anotação de Responsabilidade Técnica, garantindo a rastreabilidade e validação do serviço técnico realizado.

PRODUTOS ENTREGUES
Relatório técnico detalhado com resultados das inspeções, fotos e conclusões.
ART emitida por profissional habilitado junto ao CREA.

REQUISITOS TÉCNICOS
Profissional habilitado com registro ativo no CREA.
Instrumentos de medição calibrados e certificados.
Atendimento às normas de segurança aplicáveis.

CRONOGRAMA
A definir conforme o número de cintas e o ambiente de operação.

RESPONSABILIDADE
A contratada será responsável por:
Fornecer profissionais qualificados e certificados.
Garantir a execução conforme normas técnicas e boas práticas.
A contratante será responsável por:
Disponibilizar acesso às áreas e equipamentos.
Fornecer documentos e histórico das cintas.

Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).

É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Execução de Ensaio Técnico em Cintas de Içamento com Teste de Carga + Elaboração de Laudo Pericial

O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.

Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.

Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.

Saiba Mais

Saiba Mais: Substituir:

*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.

Substituir: Consulte-nos.

Escopo Normativo do Serviço
