O Laudo e Ensaio de Acústica desempenha um papel crucial na avaliação da integridade de estruturas metálicas, sobretudo em tanques de armazenamento.
Além disso, esses ensaios são fundamentais para detectar problemas que podem comprometer a segurança e a durabilidade dos tanques.
Por meio de técnicas não destrutivas, é possível identificar falhas como corrosão, fissuras e outros danos, isto é, é possível assegurar que as estruturas atendam às normas de segurança.
Ademais, a manutenção regular e a realização de laudos acústicos são essenciais para prevenir acidentes e garantir a operação segura das instalações.
Nesse conteúdo, vamos abordar – em detalhes – o que são esses laudos e ensaios, o seu funcionamento e as normas técnicas que regulam a sua execução, bem como a sua importância.
Boa leitura!
O que é o Laudo e Ensaio de Acústica?
O Laudo e Ensaio de Acústica referem-se a um conjunto de procedimentos técnicos que utilizam ondas sonoras para avaliar a condição de estruturas metálicas.
De acordo com a norma NBR 16997, esses ensaios foram projetados para detectar falhas internas em materiais, como corrosão e trincas, que muitas vezes não são visíveis na inspeção feita de forma visual.
Esses ensaios se classificam em várias categorias, incluindo a emissão acústica, que monitora a liberação de ondas sonoras geradas por processos de degradação.
Os principais problemas que podemos detectar incluem:
- Corrosão interna e externa;
- Fissuras;
- Desgaste de soldas.
Portanto, a utilização de laudos acústicos é uma prática recomendada para garantir a segurança e a confiabilidade das estruturas, sendo uma ferramenta valiosa para engenheiros e técnicos.
Qual a Importância da Detecção de Corrosão em Fundos de Tanques?
A detecção de corrosão em tanques metálicos é muito importante para a segurança das instalações, pois a corrosão pode levar a vazamentos, à contaminação ambiental e até mesmo a acidentes graves.
Tanques que armazenam substâncias químicas ou combustíveis são particularmente vulneráveis, pois a corrosão pode comprometer a integridade estrutural e causar danos impossíveis de serem reparados.
Os ensaios de acústica oferecem uma vantagem significativa, pois permitem identificar precocemente áreas afetadas pela corrosão.
Assim, podemos realizar manutenções corretivas antes que o problema se torne crítico, reduzindo custos e aumentando a vida útil do equipamento.
Além disso, a detecção precoce ajuda a evitar paradas não programadas e garante a continuidade das operações, isto é, sem os imprevistos.
Consequências da Corrosão
As consequências da corrosão em tanques podem ser severas. Entre os principais problemas estão:
- Vazamentos: Podem resultar em contaminação do solo e da água, causando danos ambientais significativos;
- Interrupção das operações: Vazamentos ou falhas estruturais podem levar à parada das operações, sendo assim, impactando a produção e gerando prejuízos financeiros;
- Riscos à segurança: A corrosão pode comprometer a integridade estrutural, levando a acidentes que podem colocar em risco a vida de trabalhadores e a segurança da comunidade ao redor.
Como Funciona o Ensaio de Emissão Acústica?
O ensaio de emissão acústica é realizado utilizando sensores que captam as ondas sonoras geradas por falhas estruturais. O funcionamento básico, entretanto, envolve:
- Instalação de sensores: Colocamos os sensores na superfície do tanque;
- Monitoramento contínuo: Durante o ensaio, os sensores capturam as ondas sonoras emitidas pelas falhas;
- Análise dos dados: Analisamos os dados para identificar a localização e a gravidade das falhas.
Os principais parâmetros avaliados incluem:
- Tempo de chegada das ondas: Para determinar a distância da falha;
- Amplitude das ondas: Indicativa da gravidade da falha;
- Limiar de detecção: Define o nível mínimo de sinal para ser considerado relevante.

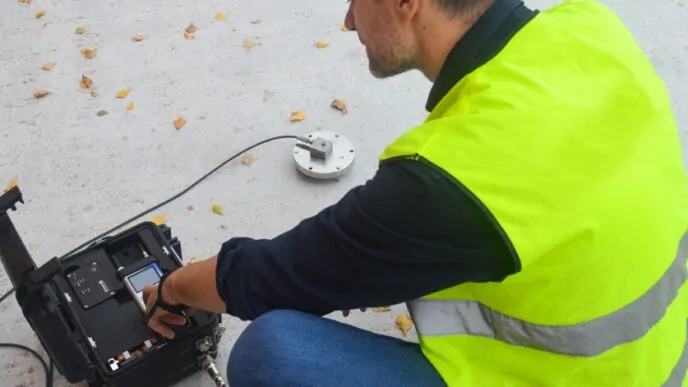

Equipamentos Utilizados
Os equipamentos utilizados nos ensaios de emissão acústica incluem:
- Microfones e transdutores: Captam as ondas sonoras emitidas pela estrutura;
- Sistemas de aquisição de dados: Registram e processam os sinais recebidos;
- Softwares de análise: Facilitam a interpretação dos dados e a identificação de falhas.
Quais as Vantagens do Laudo e Ensaio de Acústica em Tanques Metálicos?
Os laudos e ensaios de acústica oferecem diversas vantagens, como:
- Detecção precisa de áreas corrosivas: Permitem identificar problemas antes que se tornem críticos;
- Custo-benefício: A realização de ensaios acústicos pode evitar gastos elevados com reparos emergenciais;
- Menor necessidade de intervenções invasivas: O método não destrutivo preserva a integridade da estrutura, bem como assegura o seu desempenho.
Esses benefícios tornam os ensaios acústicos uma escolha inteligente porque serve para a manutenção preventiva de tanques metálicos.
Comparação com Outros Métodos
Comparando com métodos tradicionais de inspeção, assim como a inspeção visual e a radiografia, os ensaios acústicos apresentam:
- Menor tempo de execução: As avaliações podem ser feitas rapidamente, sem necessidade de interrupção das operações;
- Maior sensibilidade: Conseguem detectar falhas menores que podem não ser visíveis em outros métodos;
- Abrangência: Podem ser aplicados em estruturas complexas e de difícil acesso.
Normas Técnicas Relacionadas ao Laudo e Ensaio de Acústica
As principais normas técnicas que regem os laudos e ensaios de acústica incluem a NBR 16997 e a NBR NM 9712.
Essas normas estabelecem diretrizes para a execução dos ensaios, pois assim garante que eles sejam realizados de forma segura e eficaz.
A certificação dos peritos que realizam esses ensaios é igualmente importante, assegurando que os profissionais possuam o conhecimento necessário para interpretar os resultados corretamente.
Portanto, seguir essas regulamentações é essencial para garantir a qualidade e a confiabilidade dos laudos.
Para mais informações sobre normas técnicas e ensaios acústicos, consulte o site da ABNT, que oferece uma vasta gama de recursos e publicações sobre o tema.
Aplicações Práticas dos Ensaios Acústicos
Os ensaios acústicos têm uma ampla gama de aplicações práticas, incluindo:
- Indústria petroquímica: Monitoramento de tanques de armazenamento de combustíveis e produtos químicos;
- Indústria alimentícia: Inspeção de tanques de armazenamento de líquidos alimentícios;
- Setor de energia: Avaliação de tanques de armazenamento de água e combustíveis em usinas.
A detecção precoce de problemas, como a corrosão, é vital para evitar acidentes pois garante a integridade das instalações.
Portanto, é fundamental realizar inspeções regulares e contar com profissionais qualificados para a execução desses ensaios.
Se você deseja saber mais sobre como podemos ajudar na manutenção de seus tanques, bem como ter um laudo confiável, entre em contato conosco para uma consulta.
Garanta a segurança e eficiência das suas operações! Solicite agora o Laudo e Ensaio de Acústica com nossa empresa e assegure que tudo está em conformidade com as normas.
Clique e saiba mais sobre: Ensaios em estruturas metálicas
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

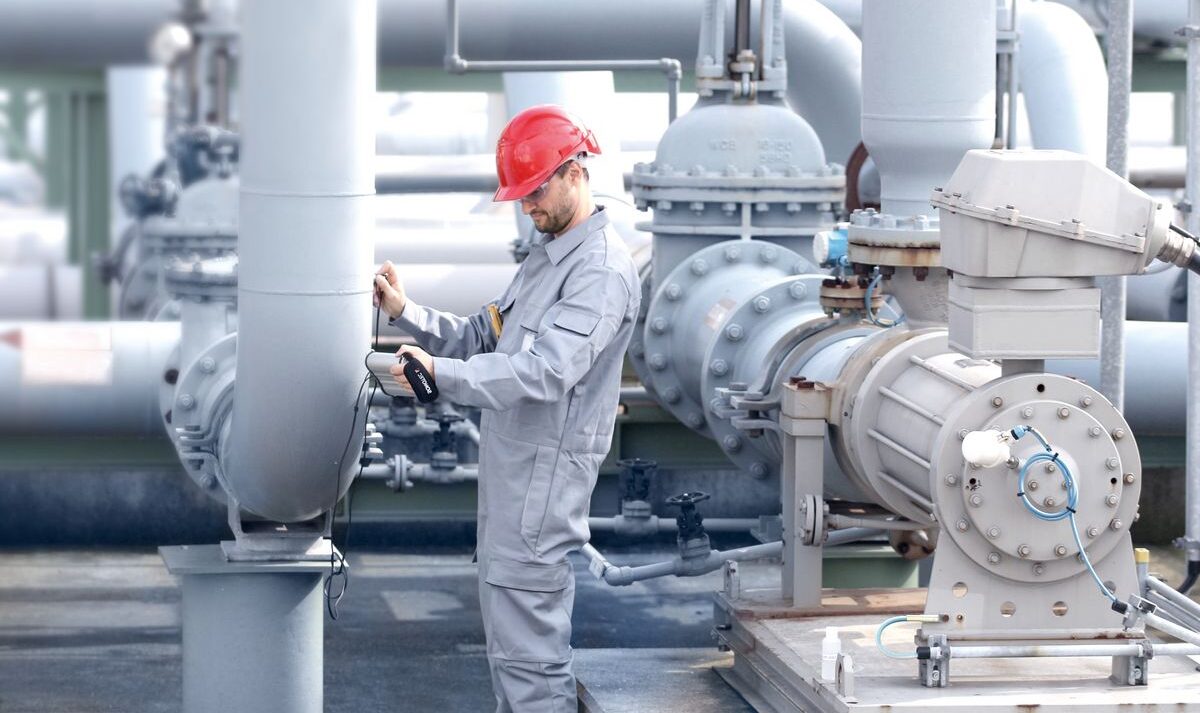

Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Escopo dos Serviços:
Verificação e Inspeções quando pertinentes:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS NÃO DESTRUTIVOS – EMISSÃO ACÚSTICA – DETECÇÃO DE CORROSÃO EM FUNDOS DE TANQUES METÁLICOS DE ARMAZENAMENTO – NBR 16997, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo: Realizar a inspeção técnica e os ensaios não destrutivos utilizando a metodologia de emissão acústica, para a detecção de corrosão em fundos de tanques metálicos de armazenamento, conforme os requisitos da NBR 16997, com a elaboração do relatório técnico correspondente e emissão da Anotação de Responsabilidade Técnica (ART).
Levantamento Preliminar:
Análise Preliminar dos Tanques: Levantamento das condições de operação e histórico de manutenção dos tanques metálicos de armazenamento a serem inspecionados.
Planejamento da Inspeção: Definição das áreas e pontos críticos dos fundos dos tanques a serem inspecionados, com base em dados anteriores (caso existam) e condições operacionais.
Inspeção Técnica:
Inspeção Visual Preliminar: Realização de inspeção visual para identificar sinais evidentes de desgaste, corrosão ou danos nos fundos dos tanques metálicos.
Avaliação das Condições Operacionais: Verificação de fatores que possam afetar a integridade dos tanques, como pressões internas, temperaturas operacionais, entre outros.
Ensaios Não Destrutivos (END) – Emissão Acústica:
Aplicação de Ensaios de Emissão Acústica: Realização dos ensaios de emissão acústica, conforme a NBR 16997, para detectar a presença de corrosão nos fundos dos tanques metálicos.
Instrumentação: Utilização de transdutores acústicos e outros equipamentos especializados para detectar variações acústicas que possam indicar corrosão ou falhas internas.
Método de Aquisição de Dados: Definição de pontos de medição nos fundos dos tanques, garantindo uma cobertura adequada da área a ser inspecionada.
Análise das Emissões Acústicas: Interpretação dos sinais acústicos emitidos pelos materiais, identificando as anomalias que indicam a presença de corrosão, fissuras ou outros defeitos internos.
Avaliação dos Resultados:
Análise de Resultados: Comparação dos dados obtidos nos ensaios com limites de referência e critérios de aceitação definidos pela NBR 16997 e outras normas aplicáveis.
Identificação de Áreas Críticas: Determinação das áreas do fundo do tanque que apresentaram níveis elevados de emissão acústica, indicando a presença de corrosão ou outras falhas.
Recomendações de Ação: Definição de recomendações para ações corretivas ou preventivas, dependendo da gravidade da corrosão detectada.
Elaboração do Relatório Técnico:
Documentação dos Procedimentos: Descrição detalhada dos procedimentos realizados durante a inspeção, incluindo os métodos de ensaio, os equipamentos utilizados, as condições de operação e os pontos inspecionados.
Resultados dos Ensaios: Apresentação dos resultados obtidos com os ensaios não destrutivos, incluindo a análise das emissões acústicas e a detecção de corrosão.
Identificação das Áreas Afetadas: Localização das áreas com indícios de corrosão, com gráficos ou imagens, quando possível, e a severidade do dano.
Recomendações e Ações Sugeridas: Sugestões de medidas corretivas ou preventivas, incluindo possíveis reparos, substituições ou monitoramento adicional.
Emissão da ART (Anotação de Responsabilidade Técnica):
Emissão da ART: Após a conclusão da inspeção e elaboração do relatório técnico, será realizada a emissão da ART, garantindo a responsabilidade técnica da execução do serviço, conforme as exigências do Conselho Regional de Engenharia e Agronomia (CREA).
Conclusão:
Encerramento da Inspeção: A conclusão da inspeção e a entrega do relatório técnico final, acompanhado da ART, com a confirmação de que todas as etapas foram executadas de acordo com a NBR 16997 e demais normas pertinentes.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
Essas normas especificam os procedimentos e métodos de ensaios acústicos e ultrassônicos, comuns na detecção de corrosão.
ABNT NBR 15304: Ensaios Não Destrutivos – Emissão Acústica – Princípios gerais.
ABNT NBR 15809: Ensaios Não Destrutivos – Emissão Acústica – Critérios para avaliação de equipamentos metálicos e não metálicos.
ABNT NBR 15531: Ensaios Não Destrutivos – Emissão Acústica – Classificação e descrição de defeitos com base em emissão acústica.
ABNT NBR 16936: Ensaios Não Destrutivos – Emissão Acústica – Medição de ruído estrutural e ambiental.
ABNT NBR NM 207: Ensaios não destrutivos – Avaliação da capacidade de propagação e captação de sinais acústicos.
Normas para Detecção e Monitoramento de Corrosão
Essas normas definem diretrizes para avaliação e controle de corrosão em estruturas metálicas de tanques.
ABNT NBR 7831: Tanques de armazenamento – Inspeção, avaliação da integridade estrutural e controle de corrosão.
API 653: Tank Inspection, Repair, Alteration, and Reconstruction – Inspeção de tanques metálicos e procedimentos para detecção de corrosão.
ABNT NBR 15218: Proteção contra a corrosão em estruturas metálicas – Critérios de avaliação e métodos de controle.
ABNT NBR 6159: Controle de corrosão e inspeção de vasos de pressão e tanques – Procedimentos e critérios.
Normas de Segurança e Saúde no Trabalho
Essas normas orientam as condições de segurança para a realização dos ensaios e a proteção da equipe durante o trabalho.
NR-6: Equipamentos de Proteção Individual (EPI) – Define o uso obrigatório de EPIs, como protetores auditivos, luvas, capacetes, e outros, dependendo dos riscos envolvidos.
NR-33: Segurança e Saúde no Trabalho em Espaços Confinados – Considerando que tanques podem ser espaços confinados, define requisitos para entrada e permanência, como controle de atmosfera e monitoramento contínuo.
NR-35: Trabalho em Altura – Estabelece requisitos para trabalhos realizados em altura, caso o acesso ao topo ou laterais do tanque seja necessário.\
NR-9: Programa de Prevenção de Riscos Ambientais (PPRA) – Prevê a avaliação e controle dos riscos físicos, como ruído e vibração, presentes nos ensaios acústicos.
NR-15: Atividades e Operações Insalubres – Trata do controle de ruídos e vibrações, que devem ser avaliados durante a execução dos ensaios para garantir limites de exposição aceitáveis.
Normas para Laudos e Documentação Técnica
Essas normas auxiliam na padronização dos laudos, registros e relatórios técnicos emitidos ao final dos ensaios.
ABNT NBR 14019: Laudos Técnicos – Orienta a elaboração e estruturação de laudos técnicos e relatórios.
ABNT NBR ISO 9001: Sistemas de gestão da qualidade – Requisitos para assegurar a qualidade e rastreabilidade dos laudos e processos.
API 580: Risk-Based Inspection – Define práticas de avaliação e documentação de riscos em equipamentos de armazenamento, relevante para inspeções e relatórios de corrosão.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Análise Preliminar
Inspeção Visual: Realizar uma inspeção visual dos tanques para identificação de áreas suscetíveis à corrosão ou danos visíveis que possam interferir na avaliação acústica.
Estudo do Ambiente: Levantar informações sobre a natureza dos fluidos armazenados, condições climáticas, tipo de material do tanque e histórico de manutenção.
Ensaios de Acústica
Parâmetros de Medição: Definir os parâmetros de medição de acordo com o tipo de material do tanque, espessura das paredes e tipos de sinais acústicos esperados em processos corrosivos.
Método de Detecção Acústica: Utilizar técnicas de emissão acústica para identificar e localizar possíveis pontos de corrosão.
Equipamentos Utilizados:
Sensores de Emissão Acústica: Instalar sensores apropriados para captar sinais acústicos emitidos por processos corrosivos.
Equipamentos de Registro de Dados: Integrar softwares e dispositivos para registro e análise de dados coletados.
Critérios para Avaliação da Corrosão
Identificação de Fontes de Ruído: Separar sinais de corrosão de outras fontes de ruído estrutural ou ambiental para garantir a precisão dos resultados.
Taxas de Emissão Acústica: Estabelecer níveis de intensidade sonora que possam ser correlacionados com corrosão ativa.
Localização dos Sinais: Identificar a posição exata dos sinais acústicos com base em métodos de triangulação para mapear áreas afetadas.
Procedimento de Análise e Emissão de Laudos
Tratamento de Dados
Analisar os dados coletados pelos sensores de emissão acústica e utilizar softwares específicos para processamento e interpretação dos sinais.
Relatório Técnico
Descrição dos Ensaios Realizados: Documentar cada etapa do processo de ensaio, incluindo localização, data, e condições ambientais.
Resultados e Gráficos: Incluir gráficos e representações visuais das áreas com maior atividade de corrosão detectada.
Recomendações: Oferecer recomendações para mitigação da corrosão detectada, e, se aplicável, orientações para a manutenção do tanque.
Equipamentos e Materiais Necessários
Listar os equipamentos de acústica a serem utilizados, além de dispositivos de proteção e instrumentos para a inspeção inicial e final.
Equipe Técnica e Cronograma
Cronograma de Atividades: Detalhar as etapas de preparação, inspeção, coleta de dados, análise e entrega de laudos, incluindo os prazos para cada uma.
Especialistas Envolvidos: Engenheiros de acústica, técnicos em ensaios não destrutivos (END) e especialistas em corrosão.
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Saiba Mais: Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
6.8 Manutenção e verificação do sistema de medição de EA (Emissão Acustica)
6.8.1 O desempenho do sistema de medição de EA deve ser verificado em intervalos específicos, de acordo com os métodos fornecidos pelo fabricante do sistema de medição de EA ou de acordo com as ABNT NBR 15360, ABNT NBR 15361, ABNT NBR 16178 e ABNT NBR NM 341.
6.8.2 Os sensores de EA devem permanecer em contato com a parede do tanque, para assegurar um acoplamento acústico adequado. Os sensores devem permanecer na sua posição, por meio de prendedores magnéticos, fitas adesivas ou outros meios mecânicos.
6.8.3 O pré-amplificador pode ser integrado ao sensor ou estar separado. Se um pré-amplificador separado for utilizado, deve-se atender ao especificado em 6.2. Cabos com maior comprimento podem produzir uma atenuação de sinal inaceitável e aumentar a probabilidade de interferência eletromagnética e radiofrequência.
6.8.4 O comprimento do cabo entre o pré-amplificador e o processador de sinais deve atender ao especificado em 6.5. Para os cabos com maior comprimento, podem ser necessários novos amplificadores para minimizar a atenuação de sinal.
6.8.5 Os sinais devem ser processados com sistemas computadorizados, utilizando canais independentes para filtrar, medir e converter o sinal analógico em digital para visualização e armazenamento permanente. Um processador de sinais deve ter velocidade e capacidade suficientes para processar os dados, independentemente dos outros sensores, de forma simultânea.
6.8.6 Caso existam divergências sobre o funcionamento do processador de sinal, ele deve ser avaliado. Para a realização da avaliação, deve ser utilizado um gerador de sinais de EA. Cada canal do processador de sinais deve responder com uma amplitude de pico dentro de ± 2 dB do valor de amplitude da saída do gerador de sinal.
6.8.7 A verificação do funcionamento do sistema de medição de EA deve ser realizada antes e depois de cada ensaio.
6.8.8 Para a verificação do funcionamento do sistema de medição de EA, utiliza-se um dispositivo mecânico ou outro meio externo, como a quebra de uma barra de grafite, que induza ondas mecânicas na parede do tanque a uma distância específica do sensor. Esta verificação avalia o funcionamento de cada canal, incluindo o acoplamento.
6.8.9 Para a verificação do funcionamento do sistema de medição de EA, deve ser utilizada a quebra de uma barra de grafite, de acordo com a ABNT NBR 15361. Esta quebra deve ser feita ao lado do sensor.
A amplitude do pico gerado não pode variar mais que ± 3 dB em todos os sensores.
Fonte: NBR 16997.
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques: Consulte-nos.
1 – URL FOTO: Licensor’s Author: Freepik.com
2 – URL FOTO: Licensor’s Author: sonotec – Freepik.com
3 – URL FOTO: Licensor’s Author: aleksandarlittlewolf – Freepik.com
