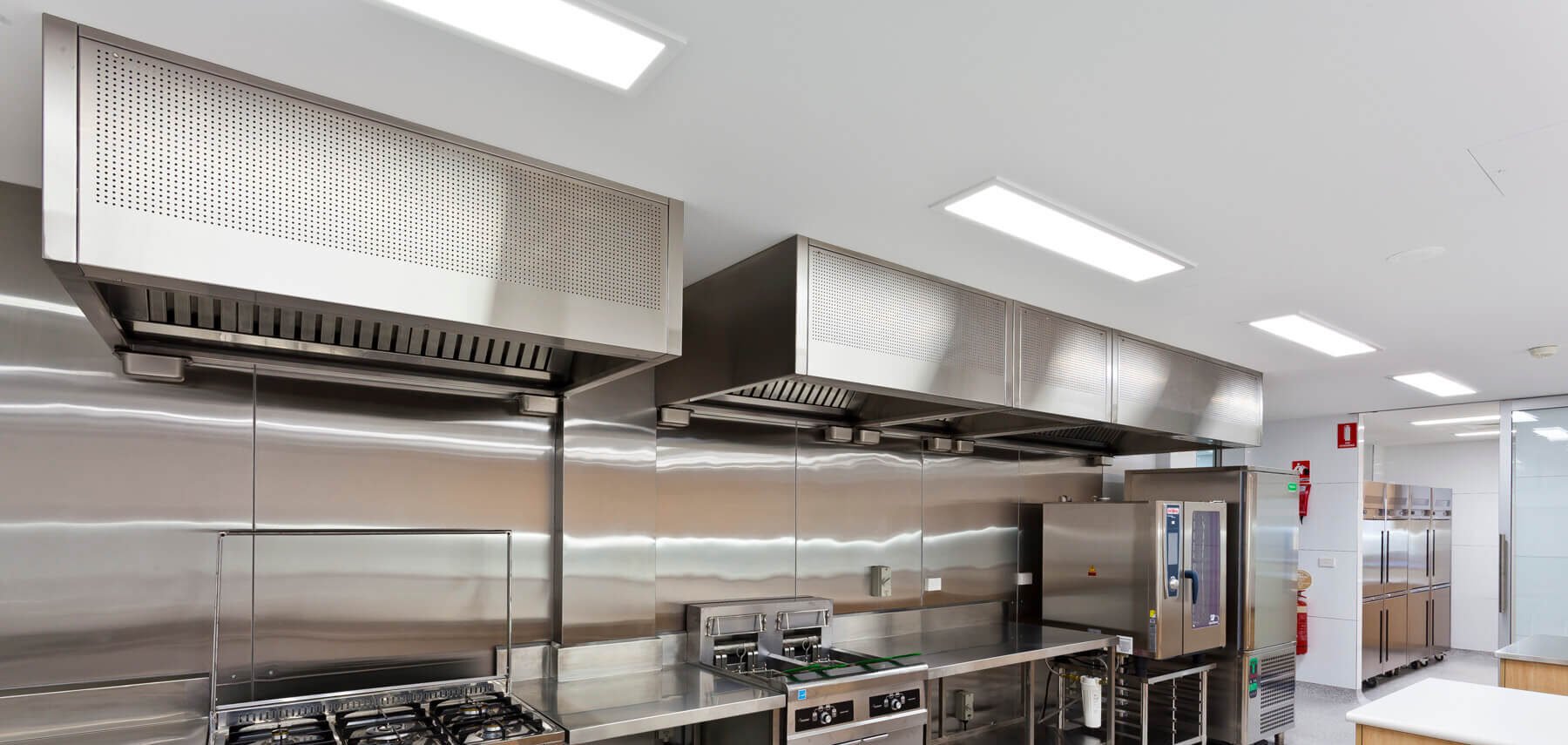

O Laudo do Sistema de Exaustão desempenha um papel crucial na manutenção da qualidade do ar em ambientes industriais e comerciais, especialmente onde a poluição por gases, particulados ou calor é uma preocupação constante. A NBR 14518, norma técnica brasileira, estabelece, sobretudo, os parâmetros e diretrizes para garantir que esses sistemas operem de maneira eficaz, segura e em conformidade com as exigências ambientais.
O que é o Sistema de Exaustão?
O Sistema de Exaustão é, desse modo, um conjunto de equipamentos que remove ar contaminado ou gases indesejados de um ambiente, promovendo a ventilação e mantendo o ar limpo e seguro. Utiliza-se esse tipo de sistema em indústrias, onde há processos que geram calor, fumaça, poeira, bem como outros poluentes. O objetivo é garantir que o ar dentro do espaço não acumule substâncias nocivas, evitando, dessa forma, problemas de saúde e assegurando que o ambiente esteja dentro das normas de segurança e conforto térmico.
A eficiência de um Sistema de Exaustão é essencial, pois falhas podem causar o aprisionamento de gases tóxicos ou excesso de calor, prejudicando o bem-estar dos trabalhadores e a conformidade com legislações ambientais.
Quais são os componentes de um Sistema de Exaustão?
Um Sistema de Exaustão é composto por diversos componentes que funcionam em conjunto para garantir a remoção eficaz de gases e partículas. Os principais componentes incluem:
- Exaustores: Equipamentos que realizam a extração do ar contaminado ou aquecido.
- Dutos: Conduzem o ar removido pelos exaustores para fora do ambiente.
- Filtros: Usados para capturar partículas e poluentes sólidos antes que o ar seja liberado no exterior.
- Captores: Localizados diretamente nas fontes de emissão, garantindo que os poluentes sejam capturados antes de se dispersarem no ambiente.
- Painéis de controle: Responsáveis pela automação do sistema, regulando a operação dos exaustores e monitorando o fluxo de ar.
Quais são os tipos de Exaustores?
Existem diversos tipos de exaustores, cada um adequado para diferentes aplicações e ambientes. Os mais comuns são:
Exaustores Axiais
Os exaustores axiais utilizam, dessa forma, hélices para mover o ar ao longo de seu eixo. Eles são ideais para grandes volumes de ar em ambientes onde a necessidade de ventilação é constante, como galpões industriais. São normalmente instalados em telhados ou paredes laterais, bem como são uma escolha popular pela simplicidade e eficiência.
Exaustores Centrífugos
Os exaustores centrífugos funcionam de maneira diferente dos axiais, utilizando, dessa maneira, um rotor em forma de caracol para empurrar o ar através do sistema. Recomenda-se a utilização deles para exaustão localizada, captando ar diretamente de fontes de poluição, como máquinas que emitem partículas, calor ou gases.
Exaustores Eólicos
Os exaustores eólicos funcionam sem eletricidade, utilizando apenas a força do vento. São uma solução eficiente em locais onde há boa circulação de ar externo, sendo, dessa forma, uma opção ecológica. Contudo, sua eficiência limita-se pela dependência do clima.
Aplicações do Sistema de Exaustão
Os sistemas de exaustão aplicam-se em ambientes industriais, como fábricas, oficinas e laboratórios, além de instalações comerciais como cozinhas industriais e garagens. As principais funções de um Sistema de Exaustão incluem:
- Controle de temperatura: Removendo o calor gerado por máquinas ou processos industriais.
- Eliminação de gases tóxicos e fumaça: Garantindo que gases prejudiciais à saúde não fiquem presos no ambiente.
- Remoção de partículas e poeira: Prevenindo a contaminação do ar e a deposição de partículas em superfícies.
- Melhoria do conforto térmico: Criando um ambiente mais agradável e seguro para trabalhadores, aumentando a produtividade.
O que diz a NBR 14518?
A NBR 14518 é a norma técnica brasileira que regula os sistemas de exaustão de gases ou partículas em ambientes industriais. Ela estabelece os critérios para a instalação, operação, bem como manutenção desses sistemas, visando garantir a eficiência na extração de poluentes e a segurança do ambiente.
A norma define:
- Parâmetros de dimensionamento: Garante-se que o sistema seja adequado ao volume de ar a ser exaurido.
- Especificações de instalação: Detalhando as melhores práticas para a montagem dos componentes, como exaustores, dutos e filtros.
- Critérios de desempenho: O sistema deve ser capaz de manter, sobretudo, a qualidade do ar dentro dos limites legais de poluição.
- Manutenção preventiva: Requisitos para inspeção e manutenção periódica, assegurando, dessa forma, que o sistema continue operando de maneira eficiente ao longo do tempo.
O não cumprimento dos requisitos da NBR 14518 pode resultar, todavia, em problemas operacionais, multas por descumprimento das normas ambientais, bem como riscos à saúde dos trabalhadores.
Qual a importância dos Laudos do Sistema de Exaustão?
A elaboração de um laudo técnico para o Sistema de Exaustão conforme a NBR 14518 é, portanto, fundamental para garantir que o sistema atenda às normas vigentes e funcione de maneira eficaz. O laudo é, dessa forma, um documento técnico elaborado por um especialista, que avalia, a conformidade do sistema com os requisitos normativos, incluindo:
- Análise da eficiência do sistema: Verificação de que o ar contaminado é adequadamente removido e, sobretudo, tratado antes de ser liberado na atmosfera.
- Avaliação dos componentes: Inspeção dos exaustores, dutos, filtros, bem como demais componentes, garantindo que estejam operando corretamente e em conformidade com a NBR 14518.
- Verificação de manutenção: Analisa-se o histórico de manutenção do sistema para assegurar que os componentes tenham sido devidamente inspecionados e substituídos conforme necessário.
O laudo é essencial não apenas para o cumprimento legal, mas também para garantir a segurança do ambiente de trabalho, prevenindo acidentes e doenças ocupacionais causadas pela exposição a poluentes ou ambientes com temperatura inadequada.
Conte com nossos serviços!
A conformidade com a NBR 14518 e a manutenção adequada do Sistema de Exaustão são, portanto, fundamentais para o bom funcionamento das indústrias, bem como a segurança dos trabalhadores. Se o seu Sistema de Exaustão necessita de uma avaliação técnica ou laudo de conformidade, entre em contato com nossa empresa.
