Ensaio PDA
O Ensaio PDA (Pile Driving Analyzer) tem como objetivo avaliar a capacidade de carga, integridade e comportamento das estacas durante o carregamento dinâmico. Para isso, o ensaio mede força, velocidade, energia e deslocamento gerados pelos impactos aplicados à estaca.
Além disso, o PDA permite identificar possíveis falhas, tensões excessivas e problemas na transferência de energia. Dessa forma, o ensaio fornece dados para verificar o desempenho da fundação e comparar os resultados com os critérios de projeto e da ABNT NBR 13208.

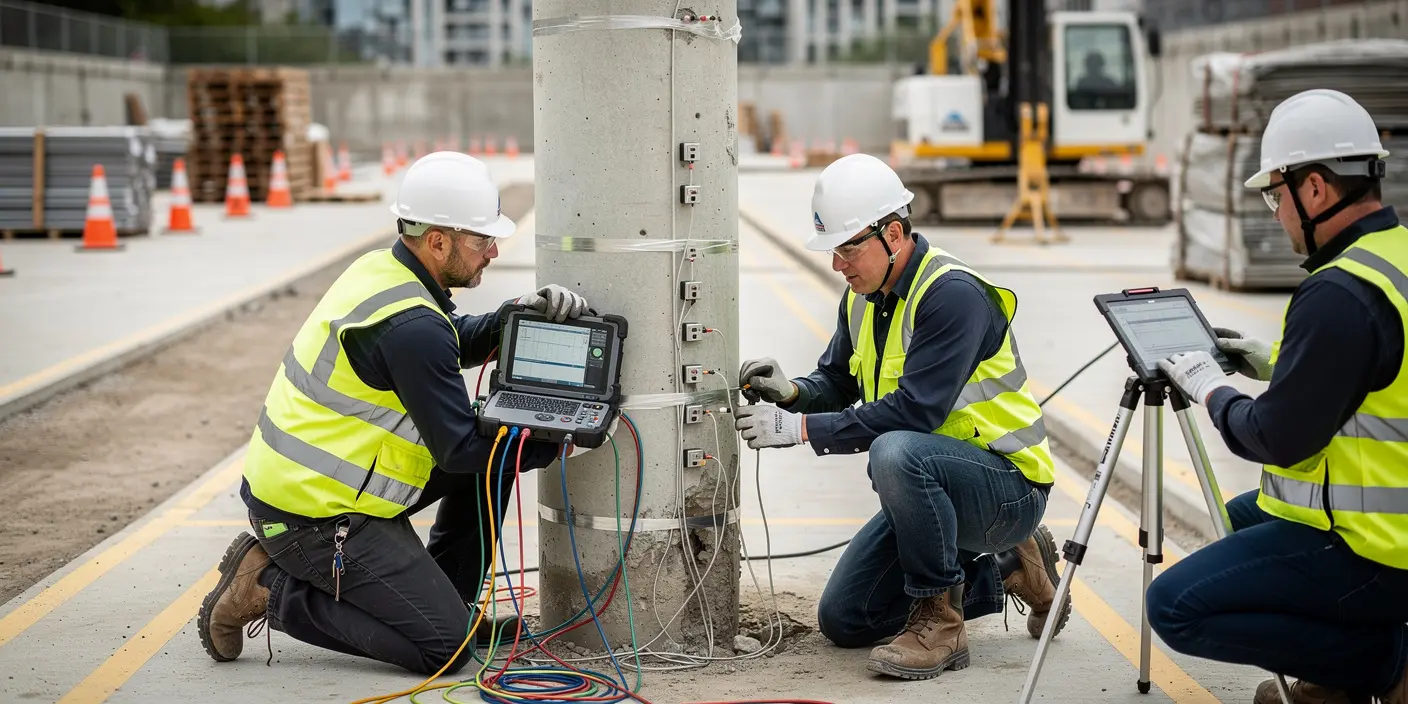

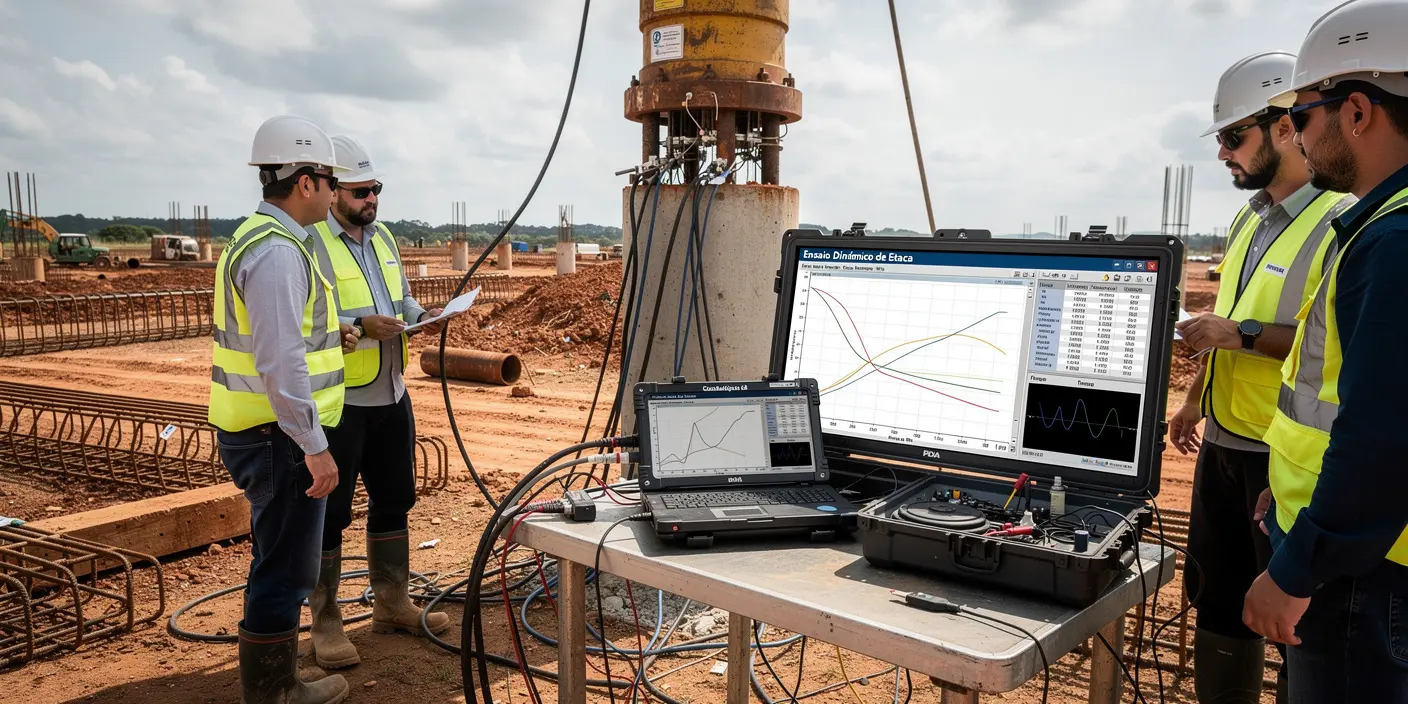

Equipe técnica acompanha o ensaio dinâmico com aplicação de energia por sistema de impacto, monitorando em tempo real os gráficos de força e velocidade no equipamento PDA, em obra de grande porte com infraestrutura em desenvolvimento.
Como o Ensaio PDA contribui para a validação técnica da capacidade de carga das estacas de fundação?
O Ensaio PDA avalia a capacidade de carga das estacas por meio de impactos controlados e medições de força, velocidade, energia e deslocamento. Além disso, a análise CAPWAP® permite avaliar a resistência de ponta, o atrito lateral e o comportamento da estaca.
Dessa forma, o ensaio identifica possíveis problemas e compara o desempenho da fundação com os parâmetros de projeto, contribuindo para a segurança e confiabilidade das estacas.
Quais parâmetros técnicos o Ensaio PDA e a análise CAPWAP® avaliam para determinar a capacidade de carga?
O Ensaio PDA mede principalmente a força, velocidade, energia transferida e deslocamento durante os impactos aplicados à estaca. Com esses dados, o sistema avalia as tensões geradas, a resistência mobilizada e a capacidade de carga do elemento, além de indicar possíveis problemas de integridade.
Já a análise CAPWAP® processa os sinais registrados pelo PDA e separa as parcelas de resistência de ponta e fuste, estimando a capacidade estática mobilizada e avaliando parâmetros como distribuição da resistência e comportamento dinâmico da estaca. Dessa forma, o conjunto PDA + CAPWAP® fornece uma análise mais detalhada do desempenho da fundação.
De que forma o laudo de PDA fortalece a rastreabilidade técnica e a segurança jurídica do empreendimento?
O Laudo de PDA fortalece a rastreabilidade técnica ao reunir dados instrumentais, análises, registros fotográficos e parâmetros normativos em um único documento. Além disso, a equipe registra as etapas do ensaio, desde a instrumentação até a interpretação dos resultados, garantindo maior transparência e controle técnico.
Dessa forma, o laudo comprova as condições avaliadas, facilita auditorias e fiscalizações e demonstra o atendimento aos requisitos técnicos. Quando aplicável, a ART também registra a responsabilidade profissional e reforça a segurança jurídica da avaliação.
Quais documentos são indispensáveis para a execução e validação do Ensaio PDA?
Os documentos indispensáveis para executar e validar o Ensaio PDA incluem o projeto de fundações, identificação e características das estacas, sondagens geotécnicas, registros de execução/cravação e dados do sistema de aplicação dos impactos. Além disso, o responsável deve registrar a calibração da instrumentação, os equipamentos utilizados e os parâmetros do ensaio, conforme a ABNT NBR 13208.
Além disso, o relatório técnico deve apresentar os dados de força, velocidade, energia transferida, tensões, deslocamentos, integridade da estaca e resultados da análise CAPWAP®, juntamente com a identificação do projeto e da estaca ensaiada. Dessa forma, a documentação permite rastrear a execução, interpretar os resultados e validar tecnicamente a capacidade de carga avaliada.
Por que a análise CAPWAP® é fundamental para a interpretação técnica dos resultados do PDA?
A análise CAPWAP® desempenha papel central na interpretação dos resultados do PDA ao converter sinais dinâmicos em modelos representativos da interação solo-estaca. A ferramenta ajusta parâmetros de rigidez, amortecimento e deformação para reproduzir o comportamento real da fundação sob impacto, permitindo separar atrito lateral e resistência de ponta. Dessa forma, a equipe transforma dados brutos em informações estruturais confiáveis, reduzindo distorções causadas por efeitos transitórios.
Além disso, o CAPWAP® amplia a confiabilidade do laudo ao gerar curvas carga x recalque simuladas, verificar tensões internas e identificar anomalias estruturais. Esse processo permite validar hipóteses de projeto, orientar correções construtivas e definir critérios de aceitação técnica. Consequentemente, a análise fortalece a tomada de decisão, reduz riscos de subdimensionamento e assegura alinhamento com as normas vigentes.

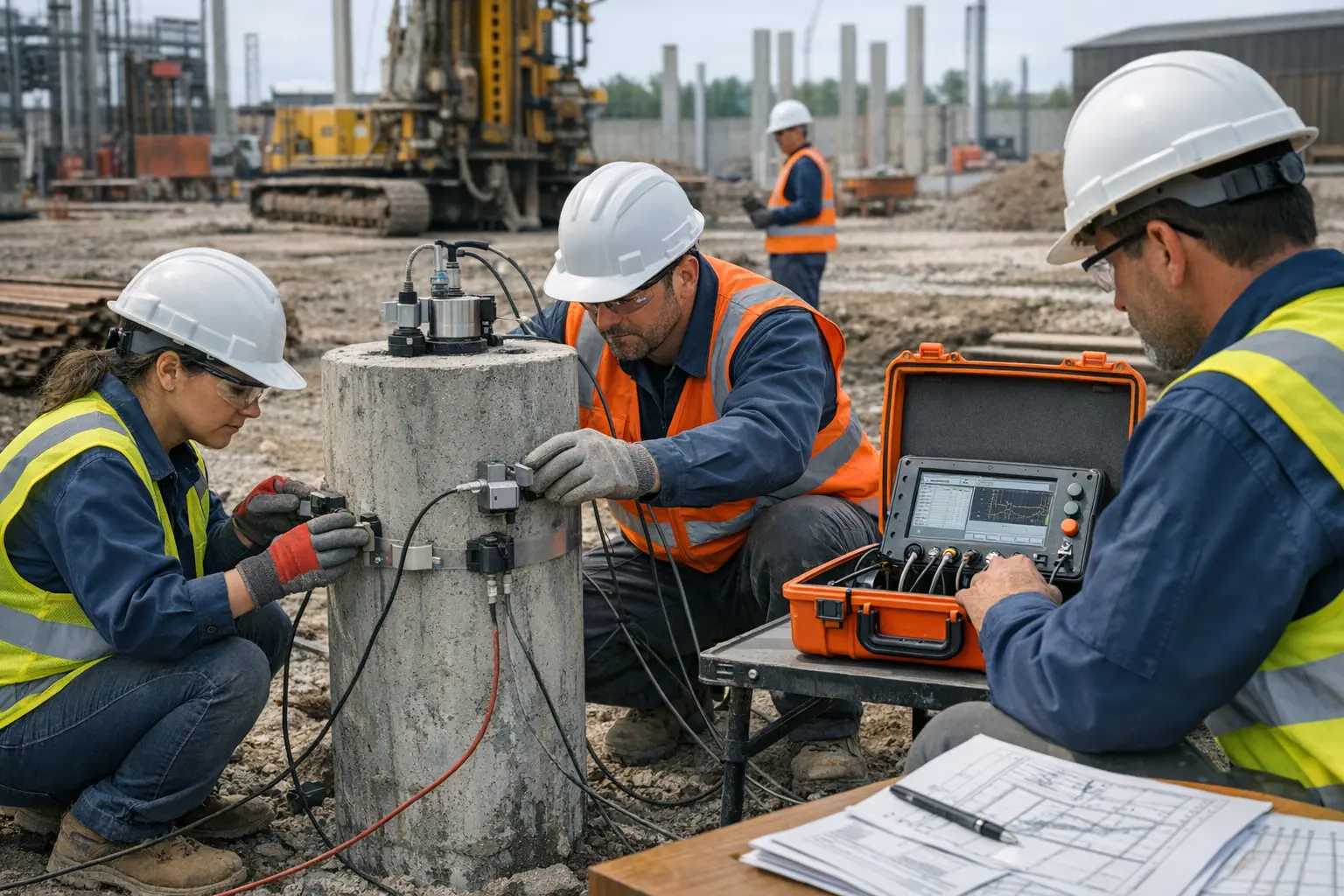

Engenheiro analisa resultados CAPWAP® em ambiente de escritório técnico, com gráficos de carga e recalque no computador, relatórios impressos, ART e projetos estruturais, evidenciando conformidade normativa e rigor profissional.
Quais riscos técnicos o Ensaio PDA permite identificar nas estacas de fundação?
O Ensaio PDA permite identificar riscos como tensões excessivas, baixa capacidade de carga, transferência inadequada de energia, deslocamentos elevados e possíveis problemas de integridade das estacas durante o carregamento dinâmico. Além disso, o ensaio ajuda a detectar comportamentos anormais que podem comprometer o desempenho da fundação.
Dessa forma, o PDA fornece dados para avaliar a resistência de ponta e de fuste, verificar a resposta da estaca aos impactos e identificar condições que exigem investigação ou correção. Assim, o responsável técnico consegue tomar decisões com maior segurança antes da continuidade ou liberação da fundação.
Como o Ensaio PDA se integra ao sistema de gestão de riscos e qualidade da obra?
O Ensaio PDA integra o sistema de gestão de riscos ao fornecer dados objetivos sobre desempenho estrutural, comportamento geotécnico e integridade das fundações. A equipe utiliza esses dados para validar projetos, ajustar métodos executivos e monitorar padrões de qualidade ao longo da obra. Além disso, o ensaio permite detectar desvios precocemente, evitando correções tardias de alto custo e reduzindo impactos no cronograma.
Ao mesmo tempo, o laudo fortalece o sistema de qualidade ao gerar indicadores técnicos mensuráveis, compatíveis com auditorias internas, certificações e exigências contratuais. A rastreabilidade dos registros, associada à ART e aos relatórios normativos, consolida o PDA como instrumento estratégico de governança técnica. Dessa forma, o ensaio deixa de ser apenas uma etapa operacional e passa a integrar o controle corporativo de risco, desempenho e conformidade.
Como o uso de EPIs e o cumprimento das NRs reduzem os riscos no ensaio PDA?
O uso correto dos EPIs, conforme a NR 06, protege os profissionais contra impactos, ruídos, riscos elétricos e outros perigos presentes durante o Ensaio PDA. Além disso, o cumprimento das NR 01, NR 10 e NR 18 estabelece medidas de prevenção e procedimentos seguros para a execução do serviço.
Dessa forma, a equipe reduz a exposição aos riscos, evita acidentes e mantém a execução do ensaio em conformidade com os requisitos de segurança e saúde no trabalho.
Ensaio PDA
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIO DE PROVA DE CARGA DINÂMICA – PILE DRIVING ANALYZER (PDA) ESTACAS DE FUNDAÇÃO
Testes e ensaios quando contratado e pertinentes:
Realizar a verificação da capacidade de carga e integridade estrutural de estacas de fundação, através de ensaio de carregamento dinâmico (PDA/PGA), com base nas normas ASTM D4945 e ABNT NBR 13208, garantindo a conformidade e segurança das fundações profundas. Elaborar relatório técnico completo, incluindo análise CAPWAP®, gráficos de força e velocidade, determinação de resistência (atrito lateral e ponta) e emissão da ART.
Termos e Definições
Definir termos técnicos, como PDA, PGA, CAPWAP®, RMX, Set (Nega), Integridade (Beta), Drop Hammer, etc., baseados nas normas ASTM D4945 e ABNT NBR 13208
Etapas do Serviço
Planejamento e Preparação
Levantamento de informações iniciais (projeto de fundações, sondagens, especificações das estacas). Análise do memorial descritivo e cálculo estrutural das fundações.
Definição do cronograma de ensaios e mobilização de equipe e equipamentos.
Verificação das condições de acesso ao canteiro e requisitos de segurança.
Mobilização e Logística
Transporte de equipamentos (sensores, sistema PDA, martelo/drop hammer quando aplicável).
Coordenação de documentação para operações internacionais (aduana, seguros, autorizações).
Instalação da base de operações no canteiro e verificação de infraestrutura de apoio.
Preparação das Estacas
Verificação da idade do concreto e resistência (fck) das estacas a serem ensaiadas.
Preparação do topo da estaca (regularização, limpeza, marcação de pontos de instalação dos sensores).
Conferência do alinhamento e condições estruturais visíveis.
Instrumentação
Instalação de acelerômetros no topo da estaca para medição de velocidade.
Instalação de transdutores de deformação para medição de força.
Conexão dos sensores ao sistema de aquisição PDA e calibração do equipamento.
Verificação de funcionamento e teste de sinal antes do impacto.
Execução do Ensaio
Posicionamento do sistema de impacto (drop hammer ou bate-estaca do cliente no caso de PGA).
Aplicação de golpes controlados com energia progressiva.
Registro em tempo real de força, velocidade, energia transferida e deslocamento (set/nega).
Avaliação preliminar de capacidade de carga e integridade durante o ensaio.
Repetição de golpes até estabilização dos resultados ou atingimento da energia necessária.
Análise CAPWAP®
Seleção dos golpes mais representativos para análise computacional.
Modelagem da interação solo-estaca e ajuste de parâmetros (quake, damping).
Determinação da resistência por atrito lateral e resistência de ponta.
Geração da curva carga x recalque simulada.
Verificação de integridade estrutural (Beta) e identificação de possíveis anomalias.
Elaboração do Relatório Técnico
Compilação dos dados de campo e resultados das análises CAPWAP®.
Elaboração de gráficos de força x velocidade, energia x golpe, e curva carga x recalque.
Registro fotográfico da instrumentação e execução dos ensaios.
Conclusões técnicas sobre capacidade de carga e integridade de cada estaca ensaiada.
Recomendações técnicas (quando aplicável).
Documentação e Entrega
Emissão da ART (Anotação de Responsabilidade Técnica) do serviço.
Entrega do relatório técnico final em formato digital e/ou impresso.
Apresentação dos resultados à equipe técnica do cliente (quando solicitado).
Arquivamento de dados brutos para rastreabilidade e consultas futuras.
Documentação Necessária:
Projeto de Fundações: Inclui plantas, cortes, memorial de cálculo, especificações das estacas (diâmetro, comprimento, fck), relatório de sondagens (SPT, CPT) e croqui de locação.
Controle Tecnológico: Boletins de concretagem, ensaios de resistência do concreto, registros de execução (cravação ou escavação) e intercorrências.
Documentação de Segurança: Autorização de acesso ao canteiro, procedimentos de segurança (DDS, APR), certificados de treinamento da equipe (NR-18, NR-35) e seguro de responsabilidade civil.
Documentação Internacional (quando aplicável): Documentação aduaneira, autorizações de trabalho, seguro de transporte e contrato com cláusulas de jurisdição.
Certificações Técnicas: Certificados de calibração dos equipamentos (PDA, sensores) e registro de habilitação do engenheiro responsável (CREA).
Disposições Finais
Apresentação clara do relatório técnico, com citações normativas, gráficos de força x velocidade, curvas carga x recalque e registros fotográficos bem estruturados. Propostas de adequação e recomendações técnicas baseadas na análise realizada, quando identificadas não conformidades ou oportunidades de melhoria no desempenho das fundações.
TESTES E ENSAIOS QUANDO PERTINENTES E CONTRATADOS:
Ensaio de Carregamento Dinâmico (PDA) com análise CAPWAP® para determinação de capacidade de carga e integridade estrutural. Ensaio PGA com acelerômetros utilizando equipamento de cravação do cliente. Ensaio de Integridade de Estacas (PIT – Pile Integrity Test) para detecção de defeitos ao longo do fuste. Prova de Carga Estática (PCE) para validação de capacidade de carga em casos específicos. Ensaio Crosshole ou Downhole para avaliação de integridade em estacas de grande diâmetro. Monitoramento de recalques durante e após carregamento. Extração de testemunhos de concreto para verificação de resistência (fck) e integridade do material.
Análise e Identificação de Riscos
Resistência máxima mobilizada (RMX).
Tensões de compressão e tração no topo da estaca.
Separação de atrito lateral e resistência de ponta.
Simulação de curva carga x recalque.
Parâmetros de quake e damping do solo.
Variações de seção (estrangulamentos ou alargamentos).
Descontinuidades e falhas de concretagem.
Comprimento efetivo da estaca.
Avaliação Quantitativa:
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
