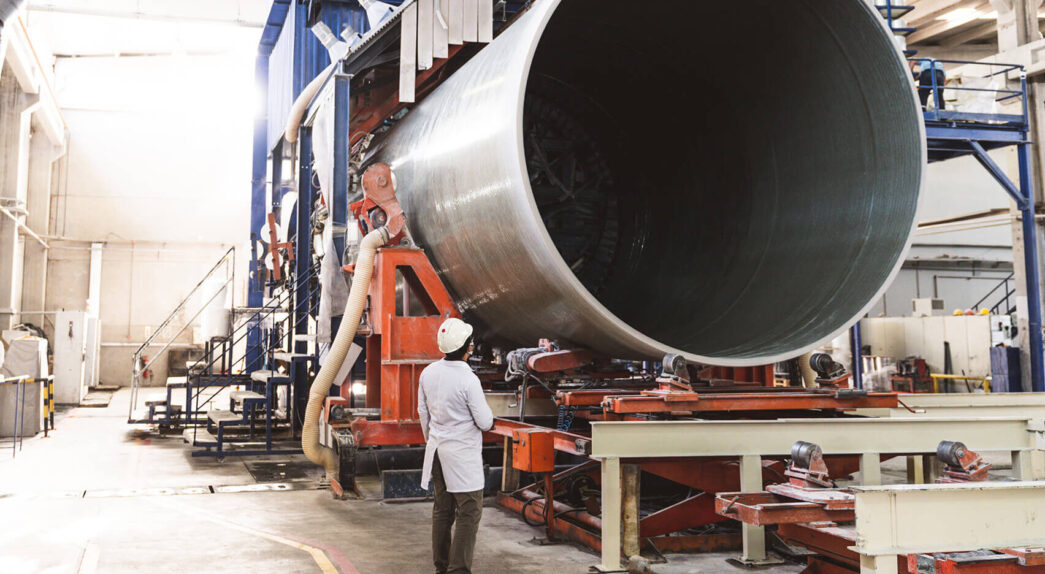

Curso Inspeção Tubulações PRFV (Compósitos)
O Curso Inspeção de Tubulações PRFV (Compósitos), estabelece os sistemas de classificação para os tubos de plástico reforçado com fibra de vidro (PRFV); juntamente com metrologia básica, definindo a sua resistência química em altas temperaturas, a manutenção deste sistema se torna de baixo custo por ser de alta resistência a intempéries.
O PRFV – Plástico (Poliéster) Reforçado de Fibra de Vidro?
O PRFV é uma matéria produzida a partir de uma mistura de Fibra de Vidro, ou também como é chamado Poliéster, é um material compósito, anticorrosivo, juntamente com o plástico tipo poliéster na sua forma líquida, bem como podendo assumir qualquer tipo de formato, podendo assumir posições como peças, barras, tubos e conexões.
Treinamento Livre Profissionalizante Noções Básicas (Não substitui Formação Acadêmica ou Ensino Técnico)
Carga horária: 80 Horas
Certificado de conclusão
Pré-Requisito: Alfabetização
Conteúdo Programático
Curso Inspeção Tubulações PRFV (Compósitos)
Definição PRFV Plástico Reforçado com Fibras de Vidro (Materiais Compósitos);
Metrologia Básica;
Critérios de Aceitação e rejeição dos lotes;
Inspeção e Auditoria no(s) fornecedor(s) e rastreabilidade de insumos (resinas, fibras de reforços, aditivos de polimerização, pigmentos etc);
Técnicas de Amostragem;
Aspectos visuais do produto:
Caracterização físico-química do produto;
Classes de Pressão Hidrostática para tubos PRFV (Materiais Compósitos);
Classes de rigidez e pressão de tubos PRFV (Materiais Compósitos);
Comprimentos Nominais, Comprimentos Reais, Médias, Tolerâncias e Desvios Metrológicos;
Condições de conformidade e não conformidades;
Condições específicas e Condições gerais de projeto e critérios de inspeção de recebimento;
Conexões, Anéis de Vedação, Suportes de Fixação etc;
Verificação Laboratorial Deformação por compressão circunferencial de longa duração para tubos PRFV (Materiais Compósitos) Teste HDB (Hydrostatic Design Basis);
Determinação da classe de rigidez (CR) ou rigidez anelar nominal (SN);
Diâmetro nominal (DN) Diâmetros;
Dimensões Circunferenciais dos tubos;
Ensaio de resistência à compressão axial para tubos PRFV (Materiais Compósitos);
Ensaios de qualificação de projeto;
Ensaios destrutivos Espessura de parede Exames visual e dimensional no Fabricante Fornecedor;
Critérios de Inspeção em Instalação e Manutenção de Tubos PRFV (Materiais Compósitos);
Checagens unitárias e/ou amostragem:
Anéis de borracha de Vedação (Integridade, Dimensões, Dureza Shore A ou D);
União de topo laminada: Inspeção dimensional da junta a ser laminada, limpeza, condições atmosféricas, dosagem das resinas como aditivos de polimerização, tipos de reforços e cura;
União Flangeada: Inspeção de Planicidade e ângulo em relação ao tubo, coincidência de furações, tipo de gaxetas de vedação etc.;
Inspeção de Instalação:
Valas ou sistema aéreo;
Conformidade de assentamento e solo;
Instalação Aérea:
Distancia e tipos de ancoragem sob projeto;
Inspeção de Manutenção Preventiva e Corretivas (Planejadas e Não Planejadas) quanto a vazamentos, empenamentos, delaminação de fibras (fibras de reforço aparentes, trincas etc);
Plano de amostragem dupla Inspeção e Plano de amostragem simples para manutenção;
Critérios de reparos estruturais e cosméticos;
Inspeção de recebimento Supervisão;
Como elaborar Relatório de Inspeção de Manutenção.
Complementos da Atividade:
Conscientização da Importância:
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
APR – Análise Preliminar de Riscos;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
GRO – Gerenciamento de Riscos Ocupacionais;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha, administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Importância do conhecimento da tarefa;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas e Falhas;
Entendimentos sobre Ergonomia e Riscos Ergonômicos;
Análise de Posto de Trabalho;
PE – Plano de Emergência;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
