Nome Técnico: ELABORAÇÃO DE PROJETO PARA-RAIOS SPDA (SISTEMA DE PROTEÇÃO CONTRA DESCARGAS ATMOSFÉRICAS) COM A EMISSÃO DA ART
Referência: 11008
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Projeto Para-Raios SPDA
O Projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas) tem como objetivo dimensionar e definir todas as medidas necessárias para proteger edificações, pessoas, equipamentos e instalações contra os efeitos diretos e indiretos das descargas atmosféricas. Além disso, o projeto estabelece os critérios para a captação, condução e dissipação segura da corrente do raio. Com isso, reduz os riscos de incêndios, choques elétricos, danos estruturais e falhas em sistemas elétricos e eletrônicos. Assim, contar com um Projeto Para-Raios SPDA é essencial para a segurança.
Da mesma forma, o projeto define um sistema compatível com as características da edificação e com os requisitos da ABNT NBR 5419. Ele considera a análise de risco, o nível de proteção, o sistema de aterramento e a equipotencialização. Dessa forma, contribui para a segurança das instalações e aumenta a confiabilidade operacional. Além disso, auxilia a empresa no atendimento às exigências técnicas e legais aplicáveis.
Quais são as principais mudanças da ABNT NBR 5419?
A ABNT NBR 5419:2026 trouxe mudanças que elevaram o nível de exigência para o projeto, a instalação, a inspeção e a manutenção dos Sistemas de Proteção contra Descargas Atmosféricas (SPDA). Entre as principais alterações estão a atualização da metodologia de análise de risco, a revisão dos valores de densidade de descargas atmosféricas (Ng) com base em dados mais precisos, o aprimoramento dos critérios de dimensionamento do SPDA e o reforço das Medidas de Proteção contra Surtos (MPS) para sistemas elétricos e eletrônicos. Além disso, a norma reorganizou diversos requisitos técnicos para tornar sua aplicação mais objetiva e alinhada às práticas internacionais.
Consequentemente, engenheiros e projetistas precisam revisar seus critérios de projeto e adequar novos empreendimentos às exigências da norma atualizada. A ABNT NBR 5419:2026 também reforça a importância da documentação técnica, da correta especificação dos componentes, da proteção coordenada contra surtos e da reavaliação de projetos sempre que houver mudanças na edificação ou em sua ocupação. Dessa forma, a norma aumenta a segurança das instalações, reduz os riscos causados por descargas atmosféricas e fortalece a conformidade técnica e legal dos projetos de SPDA.
Quais são os tipos de Projeto Para-Raios SPDA?
Os Projetos de SPDA (Sistema de Proteção contra Descargas Atmosféricas) podem variar conforme as características da edificação, a análise de risco e o nível de proteção exigido. Entre os principais tipos estão o SPDA Convencional, que utiliza captores tipo Franklin e cabos de captação. Também existe o SPDA por Gaiola de Faraday, formado por uma malha de condutores distribuída sobre a estrutura. Por fim, há o SPDA com Cabo de Guarda, amplamente utilizado para proteger linhas de transmissão, subestações e grandes áreas industriais.
Além disso, o projeto pode contemplar sistemas de proteção externa, responsáveis por captar e conduzir a descarga atmosférica até o aterramento. Pode contemplar também sistemas de proteção interna, destinados a reduzir surtos elétricos por meio da equipotencialização e da instalação de Dispositivos de Proteção contra Surtos (DPS). Projetos como o Projeto Para-Raios SPDA garantem máxima proteção para diferentes tipos de edificações. Ademais, a definição do sistema mais adequado deve seguir os critérios estabelecidos pela ABNT NBR 5419. Assim, o projeto dimensiona o sistema considerando a análise de risco, a ocupação da edificação e os equipamentos que exigem proteção.

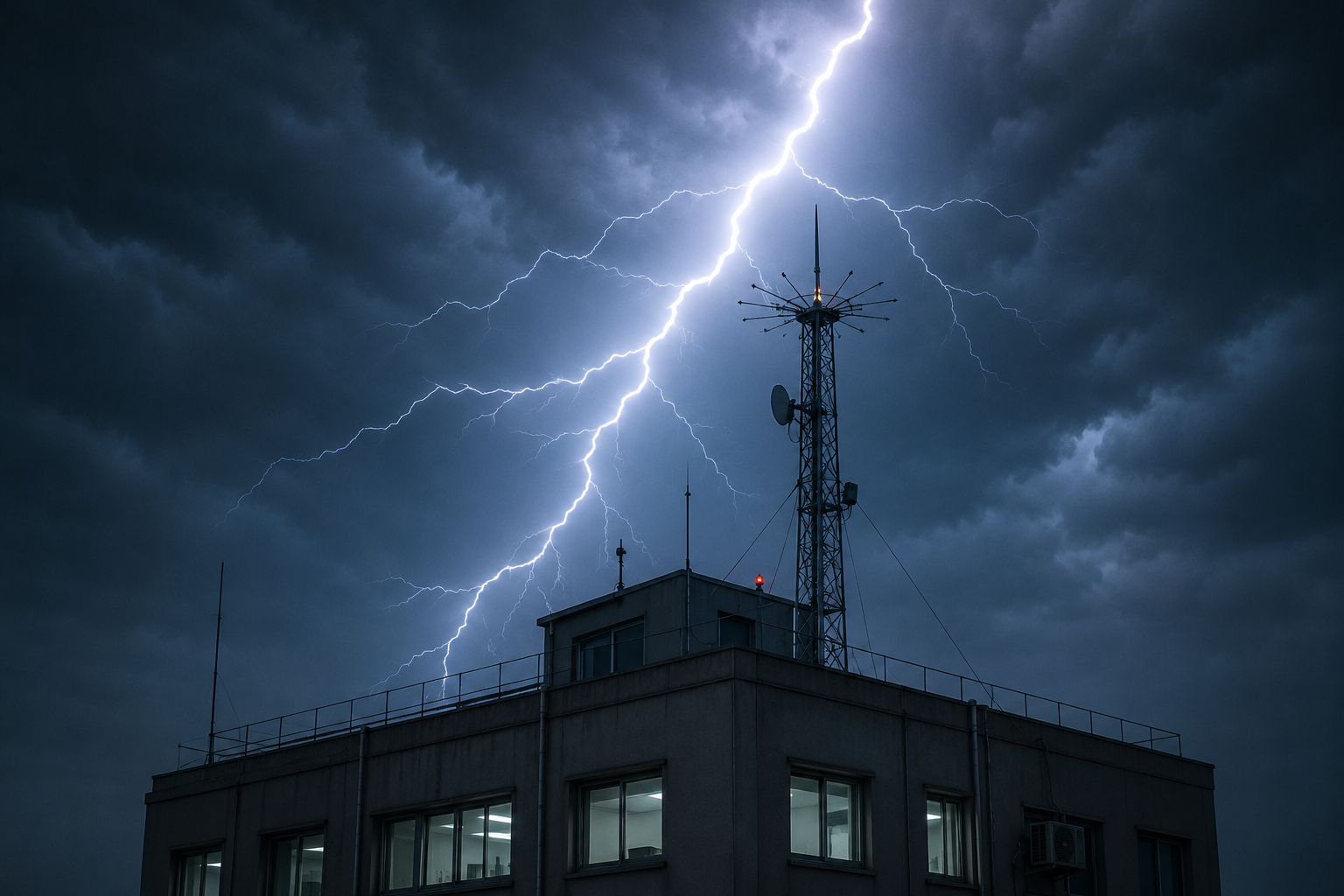

Por que a instalação de um sistema de para-raios é necessária?
A instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) reduz os riscos provocados pela incidência de raios sobre edificações e instalações. Além disso, o sistema capta, conduz e dissipa a corrente da descarga atmosférica de forma segura. Com isso, minimiza a possibilidade de incêndios, choques elétricos, danos estruturais e falhas em equipamentos elétricos e eletrônicos.
Da mesma forma, o SPDA protege pessoas e preserva o patrimônio. Ele aumenta a confiabilidade das operações em residências, indústrias, comércios e edifícios públicos. Quando a análise de risco exigir, o projeto deve seguir os critérios da ABNT NBR 5419 para garantir a correta instalação do sistema. Assim, garante maior segurança e conformidade técnica.
A instalação correta do para raios garante que o SPDA conduza a descarga atmosférica com segurança até o sistema de aterramento.
Quando realizar o Projeto de SPDA?
O Projeto de SPDA deve ser realizado antes da construção, ampliação ou reforma de edificações que necessitem de proteção contra descargas atmosféricas. Além disso, o projeto é indispensável sempre que a análise de risco indicar a necessidade de instalação do sistema. Da mesma forma, é necessário quando houver alterações estruturais e elétricas que possam comprometer sua eficiência. Aliás, a recomendação de realizar o Projeto Para-Raios SPDA auxilia na prevenção de acidentes desde a fase de planejamento.
Além disso, o projeto pode ser exigido em processos de licenciamento, regularização, auditorias, fiscalizações e por seguradoras. Sua elaboração deve seguir os critérios estabelecidos pela ABNT NBR 5419. Dessa forma, garante que o sistema ofereça proteção adequada às características da edificação e aos riscos existentes.
Onde deve-se instalar um sistema de para-raios?

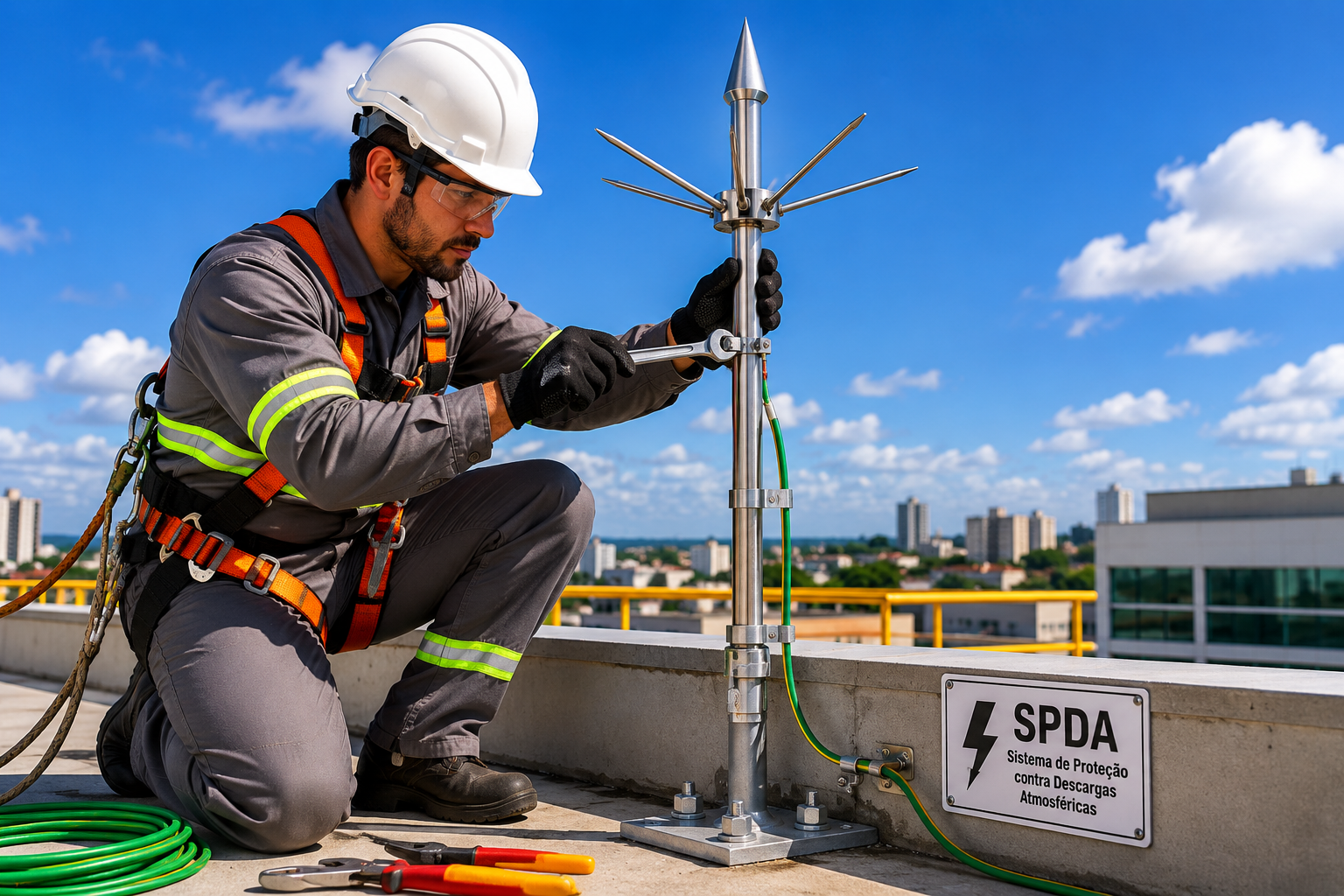

Como é feita a instalação de um sistema de para-raios?
A instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) começa pela elaboração de um projeto técnico baseado na análise de risco da edificação. Em seguida, são instalados os captores, os condutores de descida, o sistema de aterramento e os dispositivos de equipotencialização, conforme as características da construção e os critérios definidos pela ABNT NBR 5419.
Após a instalação, o sistema passa por inspeções e ensaios para verificar a continuidade elétrica, a integridade dos componentes e a eficiência do aterramento. Dessa forma, garante-se que o SPDA conduza a descarga atmosférica com segurança, protegendo pessoas, instalações, equipamentos e estruturas contra os efeitos dos raios.
A instalação correta do para raios garante que o SPDA conduza a descarga atmosférica com segurança até o sistema de aterramento.
Quais os benefícios e funções do sistema de para-raios?
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) protege edificações contra os efeitos das descargas atmosféricas, conduzindo a corrente do raio até o sistema de aterramento de forma controlada e segura. Além disso, reduz os riscos de incêndios, choques elétricos, danos estruturais e falhas em equipamentos elétricos e eletrônicos, aumentando a segurança das pessoas e a confiabilidade das instalações.
Entre seus principais benefícios estão a preservação do patrimônio, a redução de prejuízos financeiros, a proteção de equipamentos sensíveis e o atendimento às exigências da ABNT NBR 5419. Dessa forma, o SPDA contribui para a continuidade das operações, minimiza interrupções causadas por raios e reforça a conformidade técnica e legal da edificação. Portanto, contar com um Projeto Para-Raios SPDA traz tranquilidade e segurança patrimonial.
Veja Também: Curso Como Projetar Para-raios
Projeto Para-Raios SPDA
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
ELABORAÇÃO DE PROJETO PARA-RAIOS SPFA (SISTEMA DE PROTEÇÃO CONTRA DESCARGAS ATMOSFÉRICAS0 COM A EMISSÃO DA ART
Objetivo:
Elaborar um Projeto de Sistema de Proteção contra Descargas Atmosféricas (SPDA) para a edificação, visando garantir a segurança de pessoas, estruturas e equipamentos contra os efeitos de descargas elétricas atmosféricas (raios). O projeto deverá ser desenvolvido conforme as normas técnicas brasileiras, especialmente a NBR 5419 e a NBR 10898, com a emissão da Anotação de Responsabilidade Técnica (ART) do engenheiro responsável.
Justificativa:
A instalação de um sistema de para-raios é fundamental para minimizar os riscos de incêndios, danos materiais e lesões decorrentes de descargas atmosféricas. O SPDA deve ser projetado de acordo com as características da edificação e a localização geográfica, levando em consideração a frequência de raios na região e a altura da construção.
Atividades e Responsabilidades:
O projeto de para-raios envolverá as seguintes etapas e responsabilidades:
Análise da Edificação:
Levantamento e estudo detalhado das características da edificação (tamanho, altura, tipo de material, área de ocupação, etc.).
Verificação das Normas aplicáveis, como a NBR 5419 (proteção contra descargas atmosféricas) e a NBR 10898 (especificações para a instalação de SPDA).
Dimensionamento do Sistema:
Definição do tipo de sistema de para-raios (convencional ou avançado) mais adequado para a edificação.
Cálculo do número de captores, condutores e aterramentos necessários para garantir uma proteção eficaz.
Determinação do tipo de aterramento de acordo com as características do solo e das instalações elétricas.
Desenvolvimento do Projeto:
Elaboração do projeto executivo, incluindo plantas, detalhes de instalação e especificações técnicas.
Identificação e dimensionamento dos componentes do SPDA (captadores, condutores, aterramento, dispositivos de proteção contra surtos).
Emissão da ART:
Emissão da Anotação de Responsabilidade Técnica (ART) do engenheiro eletricista responsável, conforme exigido pelo Conselho Regional de Engenharia e Agronomia (CREA).
Metodologia:
Fase 1: Levantamento e Análise Preliminar
Coleta de dados sobre a edificação e o ambiente onde será instalado o SPDA.
Análise de risco quanto à ocorrência de descargas atmosféricas na região.
Fase 2: Projetos e Cálculos
Cálculos e dimensionamentos conforme as normas brasileiras para garantir a segurança e a conformidade com as exigências legais.
Desenvolvimento das plantas de instalação, especificação de materiais e dispositivos.
Fase 3: Elaboração do Relatório Final e Emissão da ART
Preparação do relatório técnico com todas as informações do projeto, especificações e cálculos realizados.
Emissão da ART de responsabilidade do engenheiro eletricista, com assinatura e registro no CREA.
Entregáveis:
O projeto será entregue com os seguintes documentos:
Relatório Técnico com a descrição do sistema, cálculos e dimensionamento.
Plantas Executivas do projeto, incluindo layout de captores, condutores e aterramentos.
Memorial Descritivo detalhando os materiais e componentes do sistema de para-raios.
Emissão da ART do engenheiro responsável, com a devida assinatura e registro.
Cronograma e prazo de entrega:
O cronograma de execução será estabelecido conforme a complexidade da edificação.
A previsão de entrega final da ART e do projeto aprovado será de acordo com as etapas detalhadas acima.
Responsáveis:
Responsável Técnico: Engenheiro Eletricista com registro no CREA.
Equipe de Projeto: Profissionais qualificados, incluindo engenheiros, projetistas e assistentes técnicos.
Considerações Finais:
A realização do projeto de para-raios será fundamental para garantir a segurança e a proteção da edificação contra descargas atmosféricas, respeitando as exigências normativas e garantindo a devida responsabilização técnica por meio da emissão da ART. O projeto será realizado com base nas melhores práticas de engenharia e segurança.
Este escopo técnico proporciona uma visão clara do processo de elaboração do projeto de para-raios SPDA, desde a análise preliminar até a emissão da ART, incluindo todas as etapas necessárias para garantir a conformidade e segurança do sistema.
TESTES E ENSAIOS QUANDO PERTINENTES E CONTRATADO:
Testes e ensaios qualitativos e quantitativos são pertinentes para garantir a eficácia e conformidade do Sistema de Proteção contra Descargas Atmosféricas (SPDA). Esses testes são fundamentais para validar a instalação e o funcionamento do sistema, além de garantir que ele esteja em conformidade com as normas e regulamentos estabelecidos.
Testes e Ensaios Qualitativos:
Verificação Visual da Instalação:
Objetivo: Garantir que todos os componentes do sistema (captadores, condutores, aterramento, dispositivos de proteção) estejam corretamente instalados, conforme o projeto.
Pertinência: Fundamental para identificar erros de instalação e garantir que todos os elementos estejam devidamente conectados e posicionados.
Teste de Continuidade Elétrica:
Objetivo: Verificar se não há falhas na continuidade elétrica dos condutores e aterramentos.
Pertinência: Importante para assegurar que a energia da descarga atmosférica seja corretamente conduzida para o solo, sem interrupções.
Teste de Isolamento:
Objetivo: Garantir que os condutores não apresentem curtos-circuitos ou perdas de isolamento.
Pertinência: Ajuda a confirmar que o sistema não oferece risco de falhas que possam comprometer sua eficácia.
Testes e Ensaios Quantitativos:
Teste de Resistência de Aterramento:
Objetivo: Medir a resistência do sistema de aterramento (comumente em ohms) para garantir que ele tenha a capacidade de dispersar a descarga elétrica de forma segura.
Pertinência: A resistência do aterramento deve ser baixa o suficiente para permitir a dissipação segura da carga elétrica do raio. De acordo com a NBR 5419, a resistência de aterramento deve ser inferior a 10 ohms, mas pode variar dependendo do tipo de solo.
Medição da Corrente de Curto-Circuito:
Objetivo: Medir a corrente máxima que o sistema de para-raios consegue suportar sem sofrer danos.
Pertinência: Este teste verifica a capacidade do sistema de lidar com a energia de um raio sem comprometer sua integridade, especialmente em sistemas de para-raios mais avançados.
Ensaios de Eficiência de Captores:
Objetivo: Testar a capacidade dos captadores em captar e direcionar a energia para os condutores.
Pertinência: Garante que o sistema de captação esteja funcionando conforme projetado e que o SPDA será capaz de desviar a descarga elétrica de forma eficaz.
Considerações sobre os Ensaios:
A frequência e os métodos dos ensaios podem variar dependendo da complexidade do projeto e das exigências regulatórias.
Ensaios periódicos devem ser realizados para garantir a manutenção da eficiência do sistema ao longo do tempo.
Portanto, tanto testes qualitativos quanto quantitativos são essenciais para validar a instalação do SPDA e garantir que ele esteja em conformidade com as normas de segurança, proporcionando a devida proteção contra descargas atmosféricas.
OUTROS ELEMENTOS QUANDO CONTRATADOS E PERTINENTES:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
