Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICO, TESTES E ENSAIOS EM GUINCHO REBOQUE AUTOMOTIVO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Treinamento Profissionalizante Noções Básicas – Referência: 226529
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Qual Objetivo do Laudo Guincho Reboque?
O Laudo Guincho Reboque tem como finalidade avaliar e atestar, com embasamento normativo, as condições estruturais, funcionais e operacionais do equipamento. Por meio de inspeção visual criteriosa, testes funcionais e ensaios mecânicos, o documento verifica a conformidade do guincho com os requisitos estabelecidos pelas normas técnicas e de segurança vigentes. Dessa forma, assegura-se que o sistema esteja apto para uso seguro e eficiente nas atividades de transporte e remoção de veículos.
Além disso, o laudo técnico viabiliza a emissão da Anotação de Responsabilidade Técnica (ART), conferindo rastreabilidade e respaldo legal ao processo de avaliação. Portanto, trata-se de um instrumento indispensável para fiscalização, auditorias, renovação de licenças operacionais, gestão de frota e definição de ações corretivas de manutenção. Dessa forma, o laudo garante segurança jurídica e técnica perante órgãos reguladores, seguradoras e clientes contratantes, fortalecendo a credibilidade e a conformidade das operações.
O Que é Guincho Reboque?
Guincho de reboque é um dispositivo mecânico instalado em veículos especializados, como caminhões de socorro, cuja função é remover, tracionar ou transportar veículos imobilizados, seja por falha mecânica, acidente ou infração. Portanto, sua estrutura é composta por carretel, cabos de aço, ganchos, roldanas e sistemas de acionamento (elétrico, hidráulico ou manual), que permitem o içamento ou arraste controlado do veículo a ser removido.
Além disso, o guincho pode operar em diferentes configurações, como plataforma deslizante, braço articulado ou sistema de lança, e sua capacidade de carga varia conforme o modelo e a aplicação. Por esse motivo, utiliza-se em empresas de assistência veicular, órgãos de trânsito e serviços de resgate. No entanto, para garantir segurança na operação, esse equipamento exige manutenção rigorosa e inspeção técnica periódica conforme as normas vigentes.
Guincho de reboque operando em área urbana com veículo avariado, assegurando deslocamento técnico conforme legislação vigente.
Quais Tipos de Guincho Reboque?
Os principais tipos de guincho de reboque empregados no transporte de veículos são categorizados de acordo com sua estrutura mecânica, sistema de acionamento e finalidade operacional. A seguir, destacam-se os mais utilizados:

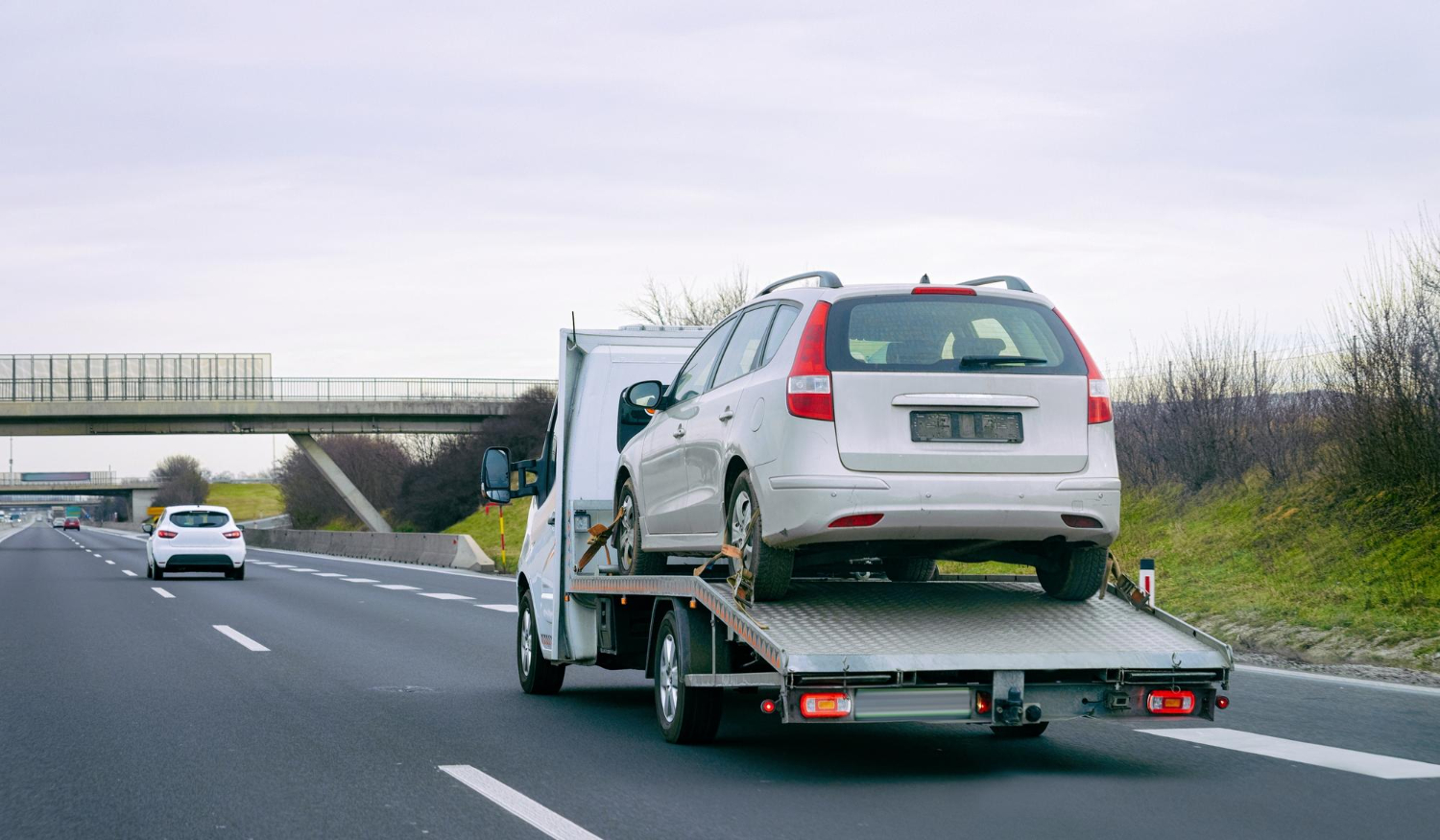

Guincho Plataforma:
Possui plataforma inclinável e deslizante; ideal para veículos totalmente imobilizados.
Guincho de Lança:
Usa braço hidráulico com gancho; levanta o veículo parcialmente.
Guincho de Arraste (Wheel Lift):
Levanta pelas rodas com garfo metálico; mais estável que o de lança.
Guincho Asa Delta:
Específico para transporte seguro de motocicletas.
Guincho de Coluna:
Fixo, usado em oficinas para içamento vertical de veículos.
Quais Tipos de Guincho Reboque Automotivo?
Os tipos reboques automotivos são classificados conforme sua configuração estrutural, aplicação funcional e o tipo de acoplamento ao veículo trator. Abaixo, apresentam-se os principais tipos utilizados no transporte de cargas e veículos:
Reboque Leve (Trailer):
Até 750 kg, usado para cargas pequenas e lazer.
Reboque de Eixo Simples ou Duplo:
Para cargas médias, com maior estabilidade.
Carretinha Utilitária:
Compacta, ideal assim, para uso doméstico ou comercial.
Reboque Plataforma:
Transporta veículos; usado por guinchos e resgates.
Carreta Agrícola/Industrial:
Reforçada, tracionada por tratores ou veículos industriais.
Reboque 5ª Roda (Semi-reboque):
Alta capacidade; acoplado a cavalos mecânicos.
Qual Finalidade do Guincho Reboque Automotivo?
A finalidade do guincho de reboque automotivo é realizar a movimentação segura, controlada e eficiente de veículos que estejam impossibilitados de se locomover por meios próprios. Dessa maneira, ele é essencial em situações como pane mecânica, colisões, estacionamentos irregulares, apreensões por órgãos de fiscalização ou deslocamentos operacionais entre locais distintos. Portanto, trata-se de um recurso indispensável para garantir a fluidez no trânsito e a remoção adequada de veículos em condições críticas.
Além disso, o equipamento é projetado para tracionar, içar ou arrastar veículos de forma técnica, minimizando riscos de danos à estrutura do automóvel rebocado e assegurando a integridade da operação. Dessa forma, o guincho cumpre um papel central em serviços de assistência veicular e resgate rodoviário. Adicionalmente, é amplamente utilizado em operações logísticas, remoções em áreas de risco e transporte especializado, sempre operando com base em critérios de segurança, estabilidade e conformidade com as normas técnicas vigentes.
Onde Utiliza-se o Guincho?
Os guinchos de reboque são utilizados em diversos contextos operacionais onde é necessário remover, transportar ou realocar veículos imobilizados. A seguir, os principais ambientes de aplicação:
Assistência veicular e resgate rodoviário:
Socorro a veículos com pane mecânica ou elétrica em vias públicas e rodovias.
Reboque de veículos acidentados ou fora de condição de rodagem.
Órgãos de trânsito e fiscalização:
Remoção de veículos estacionados irregularmente ou apreendidos em blitz.
Apoio a operações de ordem pública, policiamento e liberação de vias.
Empresas e frotas operacionais:
Transporte de veículos entre unidades operacionais, oficinas ou pátios logísticos.
Movimentação de veículos avariados dentro de centros de manutenção.
Estacionamentos, shoppings e condomínios:
Deslocamento interno de veículos abandonados, mal estacionados ou sem condições de uso.
Ambiente jurídico e pericial:
Retirada e transporte de veículos envolvidos em processos judiciais, perícias ou investigações técnicas.
Quais os Benefícios da Realização do Laudo?
Realizar o laudo técnico de guincho de reboque automotivo oferece diversos benefícios, principalmente no que diz respeito à segurança, legalidade e eficiência operacional. Por meio de inspeções detalhadas, testes funcionais e ensaios estruturais, o laudo identifica falhas, desgastes e não conformidades, permitindo que ações corretivas sejam aplicadas antes que ocorram acidentes ou quebras críticas. Dessa forma, o equipamento passa a operar dentro dos padrões exigidos pelas normas técnicas, como a ABNT NBR 14718, garantindo maior confiabilidade e prolongando sua vida útil.
Além disso, o laudo técnico agrega valor documental e jurídico ao processo, especialmente quando emitido com ART por um profissional habilitado. Dessa forma, ele se torna indispensável em fiscalizações, auditorias, licitações e relações contratuais com clientes ou seguradoras. Por fim, ao comprovar tecnicamente que o guincho está em condições adequadas de operação, a empresa reduz riscos legais, melhora sua imagem institucional e demonstra compromisso com a integridade e a segurança das operações.
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo Guincho Reboque
EXECUÇÃO DE INSPEÇÃO TÉCNICO, TESTES E ENSAIOS EM GUINCHO REBOQUE AUTOMOTIVO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Objetivo do Serviço
Executar inspeção técnica, testes funcionais e ensaios operacionais em guinchos de reboque automotivo, com emissão de Relatório Técnico conclusivo acompanhado de Anotação de Responsabilidade Técnica (ART), visando comprovar a integridade estrutural, a segurança operacional e a conformidade normativa do equipamento.
Normas e Referências Técnicas Aplicáveis
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos
NR 17 – Ergonomia (quando aplicável à operação)
ABNT NBR 8400 – Cálculo de equipamentos para elevação e movimentação de cargas
ABNT NBR 14718 – Equipamentos de içamento – Guinchos
ABNT NBR ISO 12100 – Segurança de máquinas – Princípios gerais de projeto
ABNT NBR 5410 – Instalações elétricas de baixa tensão (se aplicável ao sistema elétrico do guincho)
Portaria MTE 3214/78 – Requisitos legais adicionais de segurança
Escopo de Atividades
Inspeção Visual e Dimensional
Verificação de integridade da estrutura do guincho (base, chassi, colunas, roldanas, braços e suportes)
Avaliação do estado físico do cabo de aço, gancho, fixações, polias, carretel e demais acessórios
Conferência das etiquetas de identificação e capacidade nominal
Verificação Funcional
Teste de acionamento completo (subida/descida do cabo, recolhimento automático, parada de emergência)
Avaliação da resposta dos sistemas de freio e travamento mecânico
Simulação de operação com carga parcial e carga nominal
Ensaios Técnicos
Ensaio de carga (estático e dinâmico) com pesos certificados, respeitando o limite de carga segura
Verificação de deformações permanentes e análise de comportamento sob esforço
Testes de ruído e vibração (se necessário) para análise ergonômica e segurança do operador
Verificações Complementares
Avaliação do sistema de comando (elétrico, hidráulico ou mecânico)
Conferência de proteções, carenagens, interfaces homem-máquina, sinalizações e dispositivos de segurança
Verificação da adequação às condições de uso previstas no manual do fabricante
Documentos Emitidos
Relatório Técnico Conclusivo, contendo:
Dados do equipamento e identificação do proprietário/operador
Fotografias, croquis ou registros relevantes
Check-list técnico completo com critérios de conformidade
Parecer técnico conclusivo (Apto / Inapto / Apto com recomendações)
Recomendações técnicas e orientações corretivas, quando aplicável
ART – Anotação de Responsabilidade Técnica, emitida por profissional legalmente habilitado conforme Lei nº 6.496/77 e normativos do CONFEA/CREA
Equipe Técnica
Engenheiro mecânico ou de segurança habilitado junto ao CREA
Técnicos de apoio com conhecimento em manutenção e operação de sistemas de içamento
Critérios de Aceitabilidade
Conformidade com as normas técnicas aplicáveis
Funcionalidade plena dos sistemas de içamento, travamento e segurança
Ausência de danos estruturais, falhas visuais ou desgaste excessivo nos componentes
Atendimento aos limites operacionais estabelecidos pelo fabricante.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADO:
Testes, ensaios e avaliação quantitativa são absolutamente pertinentes à inspeção técnica de guinchos de reboque automotivo. Eles não só comprovam a funcionalidade e a integridade do equipamento, como também geram respaldo técnico e legal para a emissão do relatório e da ART.
Veja como cada um se aplica:
TESTES FUNCIONAIS
Essenciais para verificar:
Capacidade de tração do guincho em operação real (acionamento, freio, parada de emergência)
Funcionamento do sistema de controle remoto ou painel de comando
Estabilidade do guincho durante a movimentação da carga
Objetivo: Comprovar que o equipamento opera de forma segura dentro dos parâmetros do fabricante.
ENSAIOS TÉCNICOS (MECÂNICOS / ESTRUTURAIS)
Podem incluir:
Ensaio de carga estática (ex: aplicar 100% da carga nominal e verificar deformações)
Ensaio de carga dinâmica (movimentação real sob carga simulada)
Verificação de deformações permanentes ou desgaste de componentes
Objetivo: Identificar falhas estruturais ocultas ou fadiga de material.
AVALIAÇÃO QUANTITATIVA
Fundamental para:
Medir tensão e deformação em componentes críticos (caso se utilize strain gauges ou métodos indiretos)
Verificar o nível de ruído, vibração ou esforços transmitidos ao operador (ergonomia e conforto)
Aferir parâmetros elétricos e hidráulicos (ex: corrente elétrica do motor, pressão hidráulica)
Objetivo: Fornecer métricas técnicas objetivas para embasar o laudo.
Conclusão
Testes, ensaios e avaliações quantitativas são fundamentais para garantir a integridade, segurança e desempenho adequado do guincho reboque. A realização desses testes e a coleta de dados quantitativos permitem não apenas confirmar a conformidade com as normas (como a NR 12), mas também identificar falhas ou necessidades de manutenção antes que possam resultar em incidentes ou acidentes.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Guincho Reboque
Laudo Guincho Reboque
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais;
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos;
NR 17 – Ergonomia (quando aplicável à operação);
ABNT NBR 8400 – Cálculo de equipamentos para elevação e movimentação de cargas;
ABNT NBR 14718 – Equipamentos de içamento – Guinchos;
ABNT NBR ISO 12100 – Segurança de máquinas – Princípios gerais de projeto;
ABNT NBR 5410 – Instalações elétricas de baixa tensão (se aplicável ao sistema elétrico do guincho);
Portaria MTE 3214/78 – Requisitos legais adicionais de segurança;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Guincho Reboque
Laudo Guincho Reboque:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Guincho Reboque
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Saiba Mais: Laudo Guincho Reboque:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Laudo Guincho Reboque: Consulte-nos.
