O Laudo Estrutural de Talha Elétrica é um documento técnico fundamental, pois garante a conformidade do equipamento com as normas de segurança estabelecidas. E mais do que isso, ele tem como objetivo identificar qualquer inconformidade que possa comprometer tanto a operação quanto a segurança da talha elétrica.
A inspeção regular e a elaboração do laudo são, portanto, essenciais para evitar acidentes e assegurar o funcionamento adequado da talha em ambientes industriais. Dessa forma, a realização desse laudo não apenas previne problemas, mas também promove a confiança na operação do equipamento. Assim, é imprescindível que as empresas realizem essas avaliações periodicamente, garantindo a integridade estrutural e a segurança dos operadores.
Qual a importância do Laudo Estrutural de Talha Elétrica?
O Laudo Estrutural de Talha Elétrica é absolutamente essencial para garantir que o equipamento opere de maneira segura e dentro dos padrões normativos. Por meio desse laudo, é possível verificar se há desgastes, deformações ou danos estruturais que possam comprometer a segurança dos trabalhadores e da operação como um todo. A realização do laudo não apenas promove a segurança, mas também assegura que a talha elétrica funcione de maneira eficiente. Dessa maneira, o laudo evita falhas operacionais, reduzindo o risco de acidentes e prolongando a vida útil da talha elétrica.
Equipamentos bem mantidos e inspecionados regularmente apresentam menor probabilidade de falhas inesperadas, o que resulta em menos paradas de produção e menor custo com manutenções emergenciais. Dessa forma, a importância do laudo se estende além da conformidade regulatória; ele é um investimento na continuidade e na segurança das operações industriais.
Quais as normas e regulamentações para Talhas Elétricas?
O Laudo Estrutural de Talha Elétrica deve seguir normas técnicas específicas, como as normas da ABNT e NR-12, que regulamentam a segurança na operação de equipamentos de elevação de carga. Essas normas têm o objetivo comum que é o de que a talha elétrica esteja em conformidade com os requisitos de segurança, minimizando riscos de acidentes e assegurando o bem-estar dos operadores. Assim sendo, é fundamental que as empresas estejam cientes das normas aplicáveis e implementem práticas que garantam a conformidade.
A falta de aderência a essas normas pode resultar em penalizações significativas, além de comprometer a segurança dos trabalhadores. Manter-se atualizado sobre as regulamentações é uma responsabilidade que deve ser levada a sério. A implementação de treinamentos regulares para os operadores também é crucial, pois garante que todos estejam cientes das melhores práticas e procedimentos de segurança. Assim, ao seguir rigorosamente as normas, as empresas não apenas protegem seus colaboradores, mas também fortalecem sua reputação no mercado.
Quais são os principais riscos de não realizar o Laudo Estrutural?
A falta de um Laudo Estrutural de Talha Elétrica pode resultar em sérios riscos, tanto para a segurança dos trabalhadores quanto para o ambiente de trabalho. Sem uma inspeção regular, o equipamento pode apresentar falhas críticas, como rompimento de cabos ou sobrecarga do motor, causando acidentes graves e, em casos extremos, até a paralisação das operações. Desse modo, a ausência de laudo pode resultar em penalizações por não conformidade com as normas de segurança.
As empresas podem enfrentar multas e até mesmo a interdição de suas atividades até que as irregularidades sejam corrigidas. Investir na realização do laudo estrutural é uma medida preventiva que protege não apenas os colaboradores, mas também a integridade da empresa. Ademais, a falta de manutenção e inspeção pode levar ao aumento dos custos operacionais a longo prazo, devido à necessidade de reparos emergenciais e à interrupção das atividades. Assim, a realização regular do laudo é uma estratégia eficaz para garantir a continuidade e a eficiência das operações.
Quais os benefícios do Laudo Estrutural de Talha Elétrica?
A realização do Laudo Estrutural de Talha Elétrica traz diversos benefícios, incluindo a garantia de segurança operacional, a prevenção de falhas e a redução de custos com manutenções emergenciais. Com efeito, o laudo garante que o equipamento funcione dentro dos parâmetros regulamentares, evitando multas e interrupções nas atividades.
Outro ponto positivo é a valorização do equipamento, que se mantém em boas condições por mais tempo. Equipamentos bem mantidos não apenas oferecem melhor desempenho, mas também podem ser mais valorizados no mercado caso a empresa decida realizar uma venda ou troca. Assim, o laudo estrutural se torna um aspecto estratégico para a gestão de ativos da empresa.
Como é a elaboração do Relatório Técnico e Emissão de ART?
A elaboração do relatório técnico e a emissão da ART (Anotação de Responsabilidade Técnica) são etapas essenciais no processo de inspeção da talha elétrica. O relatório detalha todas as condições do equipamento, enquanto a ART formaliza a responsabilidade do engenheiro pela análise e conformidade do laudo. Essas duas etapas garantem que o equipamento esteja apto para operar em condições seguras.
O relatório deve ser claro e abrangente, apresentando todas as informações necessárias para que a empresa compreenda o estado da talha elétrica. A ART, por sua vez, é um documento que comprova que a inspeção foi realizada por um profissional qualificado, garantindo a seriedade e a confiabilidade do processo.
Como assegurar segurança e eficiência?
A segurança nas operações industriais depende diretamente da integridade dos equipamentos utilizados. Nesse contexto, o Laudo Estrutural de Talha Elétrica desempenha um papel crucial, garantindo que sua empresa esteja em conformidade com as normas de segurança e evitando falhas operacionais. Ao solicitar o laudo, você não apenas assegura a máxima segurança, mas também a eficiência em suas atividades. Do mesmo modo, investir na realização do laudo é um passo importante para qualquer empresa que utilize talhas elétricas.
Através de uma gestão responsável e cuidadosa, é possível proteger os trabalhadores e, ao mesmo tempo, assegurar a continuidade das operações. Este investimento não se limita apenas à segurança; ele também contribui para a redução de custos a longo prazo, uma vez que equipamentos bem mantidos tendem a ter uma vida útil mais longa e exigem menos manutenções emergenciais. Não deixe para depois; a segurança começa agora! Entre em contato conosco e faça a diferença na sua operação industrial.
Referências Normativas
ABNT NBR ISO 29992 – Avaliação dos Resultados dos Serviços de Aprendizagem – Orientação;
ABNT NBR ISO 29993 – Serviço de Aprendizagem fora da Educação Formal – Requisitos de Serviço;
ABNT NBR ISO 29994 – Serviço de Educação e Aprendizagem – Requisitos para Ensinos à Distância;
ABNT NBR ISO 41015 – Facility Management – Influenciando Comportamentos Organizacionais para Melhores Resultados Finais das Instalações;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
ABNT NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção;
ABNT NBR 16710-2 Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2 Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional;
ABNT NBR 14276 – Brigada de incêndio – Requisitos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ABNT NBR ISO/CIE 8995 – Iluminação de ambientes de trabalho;
ABNT NBR 9735 – Conjunto de equipamentos para emergências no transporte terrestre de produtos perigosos;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ISO 56002 – Innovation management – Innovation management system;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Complementos
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Ferramentas Necessárias para Manutenção
Chave Allen, 5 mm e 6 mm;
Alicate pequeno com ponta redonda;
Alicate para anel elástico interno, 2,3 e 4 mm;
Alicate para anel elástico externo, 2 e3 mm;
Chave de fenda média (1/4” ou 5/16”);
Chave de fenda 1/8” e 3/16”;
Chave de boca 13, 19, 30, 36, e 46 mm;
Chave estrela 41e 46mm;
Calibrador de folga (comprido) 0.4, 0.5 e 0.6 mm;
Ferramentas de Manutenção Preventiva
Verificar o funcionamento de todos os movimentos;
Testar o funcionamento do freio;
Verificar se a corrente de carga não sofreu abrasão nas articulações;
Verificar o nível de óleo. Complementar se necessário;
Verificar as fixações da corrente, limpar e lubrificar com ROCOL;
Revisar os elementos de acionamento, conexões, emendas de soldas e fixação do carro de translação.;
Verificar se os ganchos de carga e de suspensão apresentam trincas ou outros danos;
Trocas o óleo (caixa de engrenagens). Limpar o parafuso de saída do óleo;
Verificar o correto ajuste do acoplamento deslizante (1/3 da carga nominal), se necessário, reajustá-lo;
Verificar o carro de translação, principalmente as rodas e o caminho de rolamento; possibilidade de abrasão;
Trocar a graxa do motoredutor;
Trocar a graxa da engrenagem do carro de translação.
Ferramentas Manuais:
Jogo de Chave Allen Polegada e Milímetro.
Chaves Combinada de 07 à 19 e 36mm
Chaves de Fenda e Philips
Chave Canhão 07
Multímetro Digital
Megometro Digital
Saca Rolamento Pequeno.
Peças Sujeitas á Desgastes
Guia interna da corrente
Desengate;
Anéis O-Ring;
Junta de vedação de cobre e retentores;
Guia de entrada da corrente;
Anel do freio Deslizante (não pode ter contato com óleo – espessura min. Adm. 3mm);
Engrenagens de arraste;
Rolamentos;
Corrente (medir com calibrador, sempre entre 11 elos);
Estator (testar com 2.500 volts; entre massa e bobina);
Procedimentos para Desmontagem de Talha
1° Retirar a corrente;
2° Desconectar as partes elétricas;
3° Retirar as tampas (Alta – lado da caixa de engrenagens; e Baixa – lado motor);
4° Retirar Estator;
5° Retirar a Tampa de caixa de Engrenagens, Junto com o Flange de Acoplamento Deslizante. No início desta operação deve-se abrir uma pequena fenda para que seja possível o escorrimento do óleo contido na Tampa;
6° Retirar Rotor;
7° Retirar o Anel Elástico do Eixo do Motor, para poder extraí-lo junto com a Engrenagem Planetária;
8° Desparafusar a Caixa de Engrenagens, da Tampa do Motor;
9° Não retirar os retentores da tampa do Motor e da Tampa da Caixa de Engrenagens se ainda estiverem em bom estado. Caso contrário, substituir todos os retentores;
10° Retirar os rolamentos da tampa do Motor e da Caixa de Engrenagens somente se forem ser substituídos; tomar todos os cuidados necessários para não danificar as sedes dos rolamentos;
11° Os demais rolamentos podem ser retirados para inspeção.
Procedimento para Montagem de Talha
1° Montar a Caixa de Engrenagens, com rolamentos, anéis elásticos e retentor. Montar o conjunto Tampa do Motor, com rolamentos e anéis. Colocar, dentro da Caixa de Engrenagens, o Guia da Corrente e o Desengate. Introduzir a Engrenagem da Corrente, colocar o conjunto Tampa do Motor e aparafusar;
2° Introduzir o conjunto Eixo do Motor montado com a Engrenagem Planetária. Fixar com o Anel Elástico (não esquecer de lubrificar as bordas do retentor);
3° Montar o Flange de Acoplamento Deslizante com a Tampa da Caixa de Engrenagens;
4° Montar o rotor no Eixo do Motor e Introduzir as esferas (36 esferas de Ø 5 mm na R6 e 108 na R20). Não esquecer de lubrificar as ranhuras do Eixo com graxa de silicone (Molykote 44 Grease). Montar as Buchas Distanciadoras, Mola Prato e Porca Castelo. Regular a folga do Rotor 0,5 mm (R6 => 2 Castelos; R20 => 4 Castelos de volta).
5° Montar o Estator, a Corrente e Gancho. Acionar a talha, deslizando a embreagem para aquecer a mesma;
6° Regular a capacidade de carga com 30% a mais da capacidade nominal;
7° Montar as Tampas de Vedação e Identificação.
Sobressalentes para Manutenção Preventiva
Lubrificante (ROCOL);
Jogo de esferas para Rotor – 5 mm;
Jogo de Roletes para Rotor – 5 mm;
Anéis eláticos para eixos;
Arruelas de pressão para parafussos;
Contrapinos 5×45, 16,5×32 e 4×40;
Anéis de Vedação de cobre 12×36;
Anel do Aclopamento Deslizante;
Retentores;
Anéis O- ring (145×2=> R20 – OR 121 x 2 => R60.
Ciclo PDCA (Plan-Do-Check-Act)
A abordagem do sistema de gestão de SSO aplicada neste documento é baseada no conceito Plan-Do-Check-Act (Planejar-Fazer- Checar-Agir) (PDCA).
O conceito PDCA é um processo iterativo, utilizado pelas organizações para alcançar uma melhoria contínua. Pode ser aplicado a um sistema de gestão e a cada um de seus elementos individuais, como a seguir:
a) Plan (Planejar): determinar e avaliar os riscos de SSO, as oportunidades de SSO, outros riscos e outras oportunidades, estabelecer os objetivos e os processos de SSO necessários para assegurar resultados de acordo com a política de SSO da organização;
b) Do (Fazer): implementar os processos conforme planejado;
c) Check (Checar): monitorar e mensurar atividades e processos em relação à política de SSO e objetivos de SSO e relatar os resultados;
d) Act (Agir): tomar medidas para melhoria contínua do desempenho de SSO, para alcançar os resultados pretendidos.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OBS: ESTE CURSO NÃO É CREDENCIADO NFPA.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Parte Interessada;
Stakeholder – Pessoa ou organização que pode afetar, ser afetada ou se perceber afetada por uma decisão ou atividade.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Causas do Acidente Trabalho:
Falta de alerta do empregador;
Falta de cuidados do empregado;
Mesmo efetuando todos os Treinamentos e Laudos obrigatórios de Segurança e Saúde do Trabalho em caso de acidente de trabalho o empregador estará sujeito a Processos tipo:
Inquérito Policial – Polícia Civil;
Perícia através Instituto Criminalista;
Procedimento de Apuração junto Delegacia Regional do Trabalho;
Inquérito Civil Público perante o Ministério Público do trabalho para verificação se os demais trabalhadores não estão correndo perigo;
O INSS questionará a causa do acidente que poderia ser evitado e se negar a efetuar o pagamento do benefício ao empregado;
Familiares poderão ingressar com Processo na Justiça do Trabalho pleiteando danos Morais, Materiais, Luxação, etc.;
Tsunami Processuais obrigando o Empregador a gerar Estratégia de Defesas mesmo estando certo;
Apesar da Lei da Delegação Trabalhista não prever que se aplica a “culpa en vigilando”, mas, apenas a responsabilidade de entregar o equipamento, porém vale frisar que o Empregador também fica responsável em vigiar;
Quando ocorre um acidente além de destruir todo o “bom humor” das relações entre os empregados ou também o gravíssimo problema de se defender de uma série de procedimento ao mesmo tempo, então vale a pena investir nesta prevenção;
O Empregado não pode exercer atividades expostas a riscos que possam comprometer sua segurança e saúde, sendo assim o Empregador poderá responder nas esferas criminal e civil.
Importante:
Se necessário a utilização de Máquinas e Equipamentos de Elevação é OBRIGATÓRIO, imediatamente antes da movimentação, a realização de:
01 – Elaboração da APR (Análise Preliminar de Risco)
02 – Permissão de Trabalho (PT);
03 – Checar EPIs e EPCs;
04 – Verificar o Manual de Instrução Operacional e de Manutenção da Máquina ou Equipamento;
05 – Verificar o Laudo de Inspeção Técnica do Equipamento e dos Pontos de Ancoragem com ART;
06 – Manter Equipe de Resgate Equipada;
07 – Reunião de segurança sobre a operação com os envolvidos, contemplando as atividades que serão desenvolvidas, o processo de trabalho, os riscos e as medidas de proteção, conforme análise de risco, consignado num documento a ser arquivado contendo o nome legível e assinatura dos participantes;
a) Inspeção visual;
b) Checagem do funcionamento do rádio;
c) Confirmação de que os sinais são conhecidos de todos os envolvidos na operação.
08 – A reunião de segurança deve instruir toda a equipe de trabalho, dentre outros envolvidos na operação, no mínimo, sobre os seguintes perigos:
a) Impacto com estruturas externas;
b) Movimento inesperado;
c) Queda de altura;
d) Outros específicos associados com o içamento.
Saiba Mais
Saiba Mais: Laudo Estrutural de Talha Elétrica
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais.
11.1. Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1. Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos. (111.001-2 / I2)
11.1.2. Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes. (111.002-0 / I2)
11.1.3. Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho. (111.003-9 / I2)
11.1.3.1. Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas. (111.004-7 / I2)
11.1.3.2. Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida. (111.005-5 / I1)
11.1.3.3. Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança. (111.006-3 / I1)
11.1.4. Os carros manuais para transporte devem possuir protetores das mãos. (111.007-1 / I1)
11.1.5. Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função. (111.008-0 / I1)
11.1.6. Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível. (111.009-8 / I1)
11.1.6.1. O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador. (111.010-1 / I1)
11.1.7. Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina). (111.011-0 / I1)
11.1.8. Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas. (111.012-8 / I1)
11.1.9. Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis. (111.013-6 / I2)
11.1.10. Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados. (111.014-4 / I3)
11.2. Normas de segurança do trabalho em atividades de transporte de sacas.
Laudo Estrutural de Talha Elétrica: Consulte-nos.

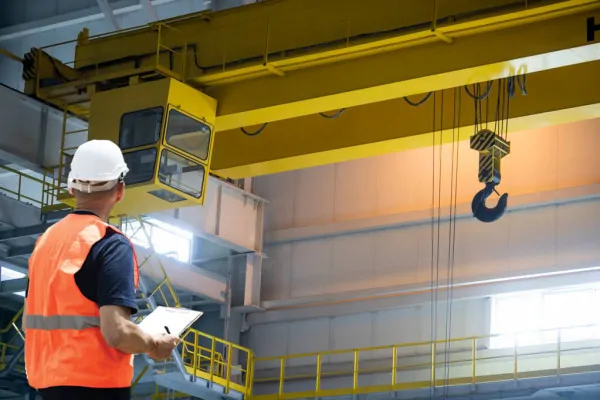

1- URL FOTO: Licensor’s Author – Freepik.com

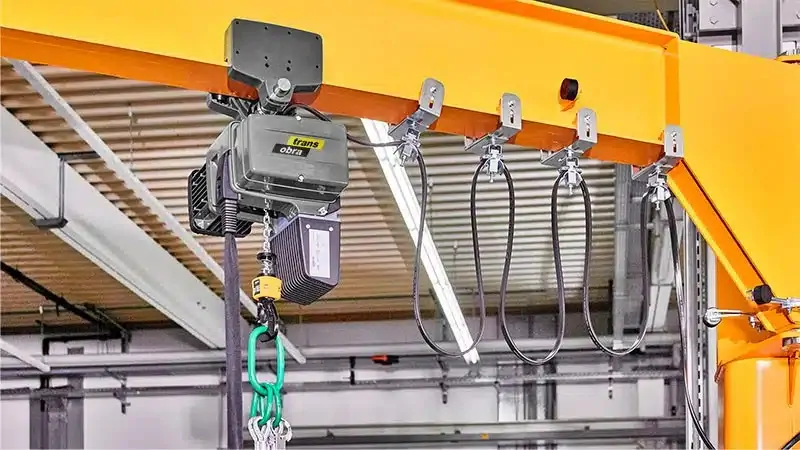

2- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
3- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
Escopo do Serviço
Laudo Estrutural de Talha Elétrica
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO DE CONFORMIDADE ESTRUTURAL DE TALHA ELÉTRICA, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo: Realizar visita técnica para inspeção da conformidade estrutural de talhas elétricas, com a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica), atestando a avaliação das condições e a segurança da talha elétrica.
Etapas de Execução:
Planejamento e Agendamento:
Definir data e horário para a visita técnica, conforme a disponibilidade do cliente e as condições de acesso ao local de instalação da talha elétrica.
Informar o cliente sobre a necessidade de liberar o acesso à área de trabalho e fornecer detalhes sobre as condições de operação da talha.
Visita Técnica e Inspeção:
Inspeção visual detalhada da talha elétrica, verificando a integridade e as condições de todos os componentes estruturais, como suportes, correntes, cabos, motores e cabines.
Avaliação do alinhamento, fixação e posicionamento da talha, verificando se estão adequadamente instalados e funcionando conforme o especificado.
Verificação de sinais de desgaste, corrosão, trincas ou outros danos que possam comprometer a segurança ou a operação da talha elétrica.
Análise das condições de movimentação da talha, incluindo a operação do gancho, a precisão de elevação e descida e a eficiência no transporte de cargas.
Inspeção do sistema elétrico da talha, incluindo fiação, conexões, quadro de comando e dispositivos de segurança.
Testes de funcionamento, quando necessário, para validar o desempenho e a segurança da talha.
Análise e Avaliação:
Avaliação da conformidade estrutural da talha elétrica em relação aos padrões técnicos de segurança e boas práticas de instalação.
Identificação de não conformidades, danos ou falhas que possam afetar a operação e a segurança do equipamento.
Proposta de ações corretivas ou recomendações de manutenção, caso sejam detectadas falhas ou condições inadequadas.
Elaboração de Relatório Técnico:
Compilação das informações obtidas durante a visita técnica, detalhando todas as condições observadas, incluindo falhas, danos e pontos de atenção.
Redação do relatório técnico com a descrição das condições estruturais da talha elétrica, indicando não conformidades e ações corretivas sugeridas.
Inclusão de fotografias que ilustram as condições encontradas durante a inspeção, facilitando a compreensão do diagnóstico e das recomendações.
Emissão da ART (Anotação de Responsabilidade Técnica):
Emissão da ART referente à inspeção realizada, atestando a responsabilidade técnica sobre a avaliação da conformidade estrutural da talha elétrica.
A ART será entregue ao cliente conforme os procedimentos legais e técnicos para garantir a validade e o cumprimento das normas vigentes.
Cronograma e Prazo de Entrega:
O cronograma de execução será ajustado de acordo com a complexidade da inspeção e a quantidade de talhas elétricas a serem avaliadas.
A previsão de entrega do relatório técnico e da ART será estabelecida conforme as etapas de inspeção e análise, com prazo acordado com o cliente.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo Estrutural de Talha Elétrica
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo Normativo do Serviço
Laudo Estrutural de Talha Elétrica
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO DE CONFORMIDADE ESTRUTURAL DE TALHA ELÉTRICA, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo: Realizar visita técnica para inspeção da conformidade estrutural de talhas elétricas, com a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica), atestando a avaliação das condições e a segurança da talha elétrica.
Etapas de Execução:
Planejamento e Agendamento:
Definir data e horário para a visita técnica, conforme a disponibilidade do cliente e as condições de acesso ao local de instalação da talha elétrica.
Informar o cliente sobre a necessidade de liberar o acesso à área de trabalho e fornecer detalhes sobre as condições de operação da talha.
Visita Técnica e Inspeção:
Inspeção visual detalhada da talha elétrica, verificando a integridade e as condições de todos os componentes estruturais, como suportes, correntes, cabos, motores e cabines.
Avaliação do alinhamento, fixação e posicionamento da talha, verificando se estão adequadamente instalados e funcionando conforme o especificado.
Verificação de sinais de desgaste, corrosão, trincas ou outros danos que possam comprometer a segurança ou a operação da talha elétrica.
Análise das condições de movimentação da talha, incluindo a operação do gancho, a precisão de elevação e descida e a eficiência no transporte de cargas.
Inspeção do sistema elétrico da talha, incluindo fiação, conexões, quadro de comando e dispositivos de segurança.
Testes de funcionamento, quando necessário, para validar o desempenho e a segurança da talha.
Análise e Avaliação:
Avaliação da conformidade estrutural da talha elétrica em relação aos padrões técnicos de segurança e boas práticas de instalação.
Identificação de não conformidades, danos ou falhas que possam afetar a operação e a segurança do equipamento.
Proposta de ações corretivas ou recomendações de manutenção, caso sejam detectadas falhas ou condições inadequadas.
Elaboração de Relatório Técnico:
Compilação das informações obtidas durante a visita técnica, detalhando todas as condições observadas, incluindo falhas, danos e pontos de atenção.
Redação do relatório técnico com a descrição das condições estruturais da talha elétrica, indicando não conformidades e ações corretivas sugeridas.
Inclusão de fotografias que ilustram as condições encontradas durante a inspeção, facilitando a compreensão do diagnóstico e das recomendações.
Emissão da ART (Anotação de Responsabilidade Técnica):
Emissão da ART referente à inspeção realizada, atestando a responsabilidade técnica sobre a avaliação da conformidade estrutural da talha elétrica.
A ART será entregue ao cliente conforme os procedimentos legais e técnicos para garantir a validade e o cumprimento das normas vigentes.
Cronograma e Prazo de Entrega:
O cronograma de execução será ajustado de acordo com a complexidade da inspeção e a quantidade de talhas elétricas a serem avaliadas.
A previsão de entrega do relatório técnico e da ART será estabelecida conforme as etapas de inspeção e análise, com prazo acordado com o cliente.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo Estrutural de Talha Elétrica
Referências Normativas
Laudo Estrutural de Talha Elétrica
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR – 10 – Segurança em Instalações e Serviços em Eletricidade;
NR – 12 – Segurança no Trabalho em Máquinas e Equipamentos;
ABNT NBR 8400 – Cálculo de equipamento para levantamento e movimentação de cargas – Procedimento;
NBR 10084 – Cálculo de Estruturas-suporte para equipamentos de Elevação e Movimentação de Cargas – Procedimento;
Protocolo – Guidelines American Heart Association;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Estrutural de Talha Elétrica
Validade
Laudo Estrutural de Talha Elétrica
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Estrutural de Talha Elétrica
Complementos
Laudo Estrutural de Talha Elétrica
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Verificação visual do cabo e da botoeira de comando;
Teste de função do freio;
Teste de função dos fins de curso;
Talha de corrente com trole (Verificar se a pista está livre e se os batentes de fim de curso da pista do trole estão fixos e firmes);
Teste de função do dispositivo de sobrecarga;
Instalação elétrica e fonte de alimentação;
Desgastes na corrente;
Inspeção dos pinos de sustentação da corrente;
Verificação do suporte de suspensão e gancho de carga;
Inspecione os componentes do Trole;
Verificação do motor e transmissão da talha;
Verificação do motor e transmissão do trole
Ajuste do dispositivo de sobrecarga;
Verificar Lubrificação e nível de óleo;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo Estrutural de Talha Elétrica
Saiba Mais
Saiba Mais: Laudo Estrutural de Talha Elétrica
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais.
11.1. Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1. Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos. (111.001-2 / I2)
11.1.2. Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes. (111.002-0 / I2)
11.1.3. Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho. (111.003-9 / I2)
11.1.3.1. Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas. (111.004-7 / I2)
11.1.3.2. Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida. (111.005-5 / I1)
11.1.3.3. Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança. (111.006-3 / I1)
11.1.4. Os carros manuais para transporte devem possuir protetores das mãos. (111.007-1 / I1)
11.1.5. Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função. (111.008-0 / I1)
11.1.6. Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível. (111.009-8 / I1)
11.1.6.1. O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador. (111.010-1 / I1)
11.1.7. Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina). (111.011-0 / I1)
11.1.8. Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas. (111.012-8 / I1)
11.1.9. Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis. (111.013-6 / I2)
11.1.10. Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados. (111.014-4 / I3)
11.2. Normas de segurança do trabalho em atividades de transporte de sacas.
Laudo Estrutural de Talha Elétrica: Consulte-nos.
1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
3- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
Escopo do Serviço
Laudo Estrutural de Talha Elétrica
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE VISITA TÉCNICA E INSPEÇÃO DE CONFORMIDADE ESTRUTURAL DE TALHA ELÉTRICA, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Objetivo: Realizar visita técnica para inspeção da conformidade estrutural de talhas elétricas, com a elaboração de um relatório técnico detalhado e a emissão da ART (Anotação de Responsabilidade Técnica), atestando a avaliação das condições e a segurança da talha elétrica.
Etapas de Execução:
Planejamento e Agendamento:
Definir data e horário para a visita técnica, conforme a disponibilidade do cliente e as condições de acesso ao local de instalação da talha elétrica.
Informar o cliente sobre a necessidade de liberar o acesso à área de trabalho e fornecer detalhes sobre as condições de operação da talha.
Visita Técnica e Inspeção:
Inspeção visual detalhada da talha elétrica, verificando a integridade e as condições de todos os componentes estruturais, como suportes, correntes, cabos, motores e cabines.
Avaliação do alinhamento, fixação e posicionamento da talha, verificando se estão adequadamente instalados e funcionando conforme o especificado.
Verificação de sinais de desgaste, corrosão, trincas ou outros danos que possam comprometer a segurança ou a operação da talha elétrica.
Análise das condições de movimentação da talha, incluindo a operação do gancho, a precisão de elevação e descida e a eficiência no transporte de cargas.
Inspeção do sistema elétrico da talha, incluindo fiação, conexões, quadro de comando e dispositivos de segurança.
Testes de funcionamento, quando necessário, para validar o desempenho e a segurança da talha.
Análise e Avaliação:
Avaliação da conformidade estrutural da talha elétrica em relação aos padrões técnicos de segurança e boas práticas de instalação.
Identificação de não conformidades, danos ou falhas que possam afetar a operação e a segurança do equipamento.
Proposta de ações corretivas ou recomendações de manutenção, caso sejam detectadas falhas ou condições inadequadas.
Elaboração de Relatório Técnico:
Compilação das informações obtidas durante a visita técnica, detalhando todas as condições observadas, incluindo falhas, danos e pontos de atenção.
Redação do relatório técnico com a descrição das condições estruturais da talha elétrica, indicando não conformidades e ações corretivas sugeridas.
Inclusão de fotografias que ilustram as condições encontradas durante a inspeção, facilitando a compreensão do diagnóstico e das recomendações.
Emissão da ART (Anotação de Responsabilidade Técnica):
Emissão da ART referente à inspeção realizada, atestando a responsabilidade técnica sobre a avaliação da conformidade estrutural da talha elétrica.
A ART será entregue ao cliente conforme os procedimentos legais e técnicos para garantir a validade e o cumprimento das normas vigentes.
Cronograma e Prazo de Entrega:
O cronograma de execução será ajustado de acordo com a complexidade da inspeção e a quantidade de talhas elétricas a serem avaliadas.
A previsão de entrega do relatório técnico e da ART será estabelecida conforme as etapas de inspeção e análise, com prazo acordado com o cliente.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Laudo Estrutural de Talha Elétrica
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Laudo Estrutural de Talha Elétrica
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Estrutural de Talha Elétrica
Complementos
Laudo Estrutural de Talha Elétrica
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Verificação visual do cabo e da botoeira de comando;
Teste de função do freio;
Teste de função dos fins de curso;
Talha de corrente com trole (Verificar se a pista está livre e se os batentes de fim de curso da pista do trole estão fixos e firmes);
Teste de função do dispositivo de sobrecarga;
Instalação elétrica e fonte de alimentação;
Desgastes na corrente;
Inspeção dos pinos de sustentação da corrente;
Verificação do suporte de suspensão e gancho de carga;
Inspecione os componentes do Trole;
Verificação do motor e transmissão da talha;
Verificação do motor e transmissão do trole
Ajuste do dispositivo de sobrecarga;
Verificar Lubrificação e nível de óleo;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo Estrutural de Talha Elétrica
Saiba Mais
Saiba Mais: Laudo Estrutural de Talha Elétrica
NR 11 – Transporte, Movimentação, Armazenagem e Manuseio de Materiais.
11.1. Normas de segurança para operação de elevadores, guindastes, transportadores industriais e máquinas transportadoras.
11.1.1. Os poços de elevadores e monta-cargas deverão ser cercados, solidamente, em toda sua altura, exceto as portas ou cancelas necessárias nos pavimentos. (111.001-2 / I2)
11.1.2. Quando a cabina do elevador não estiver ao nível do pavimento, a abertura deverá estar protegida por corrimão ou outros dispositivos convenientes. (111.002-0 / I2)
11.1.3. Os equipamentos utilizados na movimentação de materiais, tais como ascensores, elevadores de carga, guindastes, monta-carga, pontes-rolantes, talhas, empilhadeiras, guinchos, esteiras-rolantes, transportadores de diferentes tipos, serão calculados e construídos de maneira que ofereçam as necessárias garantias de resistência e segurança e conservados em perfeitas condições de trabalho. (111.003-9 / I2)
11.1.3.1. Especial atenção será dada aos cabos de aço, cordas, correntes, roldanas e ganchos que deverão ser inspecionados, permanentemente, substituindo-se as suas partes defeituosas. (111.004-7 / I2)
11.1.3.2. Em todo o equipamento será indicado, em lugar visível, a carga máxima de trabalho permitida. (111.005-5 / I1)
11.1.3.3. Para os equipamentos destinados à movimentação do pessoal serão exigidas condições especiais de segurança. (111.006-3 / I1)
11.1.4. Os carros manuais para transporte devem possuir protetores das mãos. (111.007-1 / I1)
11.1.5. Nos equipamentos de transporte, com força motriz própria, o operador deverá receber treinamento específico, dado pela empresa, que o habilitará nessa função. (111.008-0 / I1)
11.1.6. Os operadores de equipamentos de transporte motorizado deverão ser habilitados e só poderão dirigir se durante o horário de trabalho portarem um cartão de identificação, com o nome e fotografia, em lugar visível. (111.009-8 / I1)
11.1.6.1. O cartão terá a validade de 1 (um) ano, salvo imprevisto, e, para a revalidação, o empregado deverá passar por exame de saúde completo, por conta do empregador. (111.010-1 / I1)
11.1.7. Os equipamentos de transporte motorizados deverão possuir sinal de advertência sonora (buzina). (111.011-0 / I1)
11.1.8. Todos os transportadores industriais serão permanentemente inspecionados e as peças defeituosas, ou que apresentem deficiências, deverão ser imediatamente substituídas. (111.012-8 / I1)
11.1.9. Nos locais fechados ou pouco ventilados, a emissão de gases tóxicos, por máquinas transportadoras, deverá ser controlada para evitar concentrações, no ambiente de trabalho, acima dos limites permissíveis. (111.013-6 / I2)
11.1.10. Em locais fechados e sem ventilação, é proibida a utilização de máquinas transportadoras, movidas a motores de combustão interna, salvo se providas de dispositivos neutralizadores adequados. (111.014-4 / I3)
11.2. Normas de segurança do trabalho em atividades de transporte de sacas.
Laudo Estrutural de Talha Elétrica: Consulte-nos.
1- URL FOTO: Licensor’s Author – Freepik.com
2- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
3- URL FOTO: Licensor’s Author – Trans Obra – www.transobra.com.br
Escopo do Serviço
Substituir:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Testes e ensaios quando contratado e pertinentes:
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
