Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA DAS INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO NBR 5410 – NR 10, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 160784
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
Laudo Elétrico
O Laudo Elétrico tem como objetivo avaliar as condições de segurança, funcionamento e conformidade das instalações elétricas. Além disso, identifica falhas, sobrecargas, aquecimentos, conexões inadequadas, ausência de proteção e outras não conformidades que podem comprometer pessoas, equipamentos e o patrimônio. A inspeção também verifica o atendimento às normas técnicas e aos requisitos legais aplicáveis.
Ao emitir o Laudo Elétrico, a empresa reduz os riscos de choques elétricos, incêndios, curtos-circuitos e interrupções operacionais. Dessa forma, fortalece a segurança das instalações, orienta as ações corretivas e preventivas e fornece respaldo técnico para auditorias, seguradoras, fiscalizações e processos de manutenção, especialmente quando acompanhado da Anotação de Responsabilidade Técnica (ART).
Técnico realizando Inspeção Elétrica
O que é o Laudo Elétrico?
O Laudo Elétrico é um documento técnico elaborado por profissional legalmente habilitado que registra as condições de segurança, funcionamento e conformidade de uma instalação elétrica. Para isso, reúne os resultados da inspeção, medições, ensaios e verificações técnicas, identificando falhas, não conformidades e riscos que possam comprometer a integridade das pessoas, dos equipamentos e da edificação.
Durante sua elaboração, são avaliados componentes como quadros elétricos, dispositivos de proteção, condutores, aterramento, conexões, circuitos e demais elementos da instalação. Ao final, o laudo apresenta um diagnóstico técnico, descreve as irregularidades encontradas, recomenda as adequações necessárias e, quando caracterizado como serviço de engenharia, deve ser acompanhado da Anotação de Responsabilidade Técnica (ART).
Por que emitir o Laudo Elétrico com ART?
Emitir o Laudo Elétrico com ART garante que a inspeção e o documento técnico foram elaborados por um profissional legalmente habilitado e registrado no CREA, conforme a legislação vigente. Além disso, a Anotação de Responsabilidade Técnica (ART) identifica o responsável pelo serviço, confere validade técnica ao laudo e demonstra que a avaliação foi realizada de acordo com os critérios da engenharia e as normas aplicáveis.
A ART também fortalece a credibilidade do Laudo Elétrico perante clientes, seguradoras, órgãos fiscalizadores e processos judiciais. Dessa forma, oferece maior segurança jurídica ao contratante, comprova a responsabilidade técnica pela inspeção e evidencia que as conclusões e recomendações possuem respaldo profissional.
Quando o Laudo Elétrico deve ser realizado?
O Laudo Elétrico deve ser realizado sempre que houver necessidade de comprovar a segurança, a integridade e a conformidade das instalações elétricas. Sua elaboração é recomendada durante o comissionamento de novas instalações, após reformas ou ampliações, antes da aquisição ou locação de imóveis, em inspeções periódicas de manutenção e sempre que forem identificados indícios de falhas, aquecimentos, curtos-circuitos, choques elétricos ou outros problemas que possam comprometer a operação.
Além disso, muitas empresas realizam o Laudo Elétrico para atender exigências da NR 10, auditorias, seguradoras, processos de licenciamento, perícias técnicas e fiscalizações. A inspeção periódica permite identificar não conformidades antes que elas provoquem acidentes, interrupções operacionais, incêndios ou danos aos equipamentos, aumentando a confiabilidade e a vida útil da instalação elétrica.

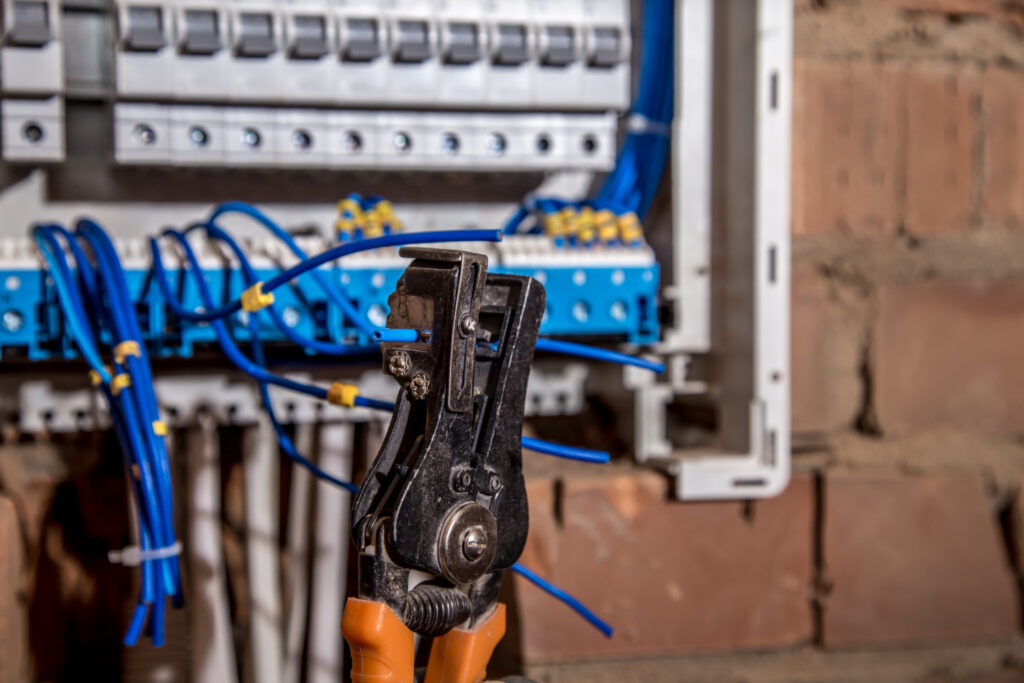

Montagem do painel elétrico, trabalho de eletricista.
Quais documentos e testes são necessários para emitir um Laudo Elétrico?
Para emitir um Laudo Elétrico, o profissional reúne documentos técnicos e executa inspeções, medições e ensaios que comprovam a segurança e a conformidade da instalação. Entre os principais documentos estão projetos elétricos, diagramas unifilares, memoriais descritivos, registros de manutenção, prontuários das instalações elétricas, certificados de equipamentos, relatórios anteriores e documentos relacionados às intervenções realizadas.
Durante a inspeção, podem ser executados testes de continuidade dos condutores de proteção, resistência de isolamento, resistência de aterramento, funcionamento dos dispositivos diferenciais residuais (DR), impedância de laço, polaridade, sequência de fases, tensão, corrente, equilíbrio entre fases, termografia para identificação de aquecimentos anormais e verificação dos dispositivos de proteção. A seleção dos ensaios depende das características da instalação, dos riscos envolvidos e das normas técnicas aplicáveis, permitindo elaborar um laudo técnico completo e confiável.
Quais riscos uma instalação elétrica sem inspeção pode oferecer?
Uma instalação elétrica sem inspeção pode apresentar falhas ocultas que aumentam o risco de choques elétricos, curtos-circuitos, incêndios, explosões, queimaduras e desligamentos inesperados. Além disso, conexões frouxas, sobrecargas, isolamento deteriorado, dispositivos de proteção inadequados e sistemas de aterramento deficientes podem comprometer a segurança das pessoas, danificar equipamentos e interromper as atividades da empresa.
A ausência de inspeções periódicas também favorece o agravamento de pequenas irregularidades, elevando os custos de manutenção e reduzindo a confiabilidade da instalação elétrica. Como consequência, a empresa pode sofrer prejuízos operacionais, autuações em fiscalizações, dificuldades com seguradoras e responsabilização civil e criminal em caso de acidentes relacionados às instalações elétricas.
Veja também: Curso NR 10
Laudo Elétrico
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA DAS INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO NBR 5410 – NR 10, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
OBJETIVO
Realizar a inspeção técnica das instalações elétricas de baixa tensão, conforme os requisitos estabelecidos pela NBR 5410 e NR 10, garantindo a conformidade técnica, a segurança operacional, a proteção contra riscos elétricos e a integridade física dos trabalhadores e do patrimônio. Complementarmente, elaborar o Relatório Técnico Elétrico (RTE) e emitir a Anotação de Responsabilidade Técnica (ART).
ABRANGÊNCIA
O serviço inclui:
Inspeção Técnica: Verificação de toda a infraestrutura elétrica de baixa tensão, incluindo quadros de distribuição, dispositivos de proteção, circuitos, aterramento, e compatibilidade com normas vigentes.
Análise Normativa: Conformidade com a NBR 5410 (Instalações elétricas de baixa tensão) e NR 10 (Segurança em instalações e serviços em eletricidade).
Relatório Técnico Elétrico (RTE): Documento detalhando a análise das condições atuais das instalações, incluindo diagnóstico de não conformidades, sugestões de melhorias e adequações necessárias.
Emissão da ART: Formalização técnica do serviço realizado junto ao Conselho Regional de Engenharia e Agronomia (CREA).
ETAPAS DO SERVIÇO
Planejamento e Coleta de Dados
Levantamento das informações preliminares das instalações.
Identificação das áreas e sistemas a serem inspecionados.
Análise dos documentos disponíveis, como projetos elétricos e históricos de manutenção.
Inspeção Técnica
Verificação das condições físicas e operacionais das instalações elétricas.
Avaliação dos quadros elétricos, dispositivos de proteção, fiação, e aterramento.
Inspeção de componentes críticos, incluindo sistemas de proteção contra descargas atmosféricas (SPDA), se aplicável.
Verificação de sinalizações de segurança, diagramas unifilares e treinamentos relacionados à NR 10.
Diagnóstico e Elaboração do Relatório Técnico
Diagnóstico detalhado das não conformidades e condições de risco.
Descrição das ações corretivas e preventivas necessárias.
Indicação de priorização para adequações críticas.
Emissão da ART
Registro e emissão da Anotação de Responsabilidade Técnica para validação do serviço realizado.
PRODUTOS A SEREM ENTREGUES
Relatório Técnico Elétrico (RTE) contendo:
Diagnóstico detalhado;
Registro fotográfico;
Recomendações técnicas e plano de adequações.
ART emitida e registrada no CREA.
RESPONSABILIDADES
Contratada: Realizar inspeções, elaborar o RTE e emitir a ART, garantindo a conformidade técnica e legal.
Contratante: Disponibilizar acesso às áreas e informações necessárias para a realização da inspeção.
CRONOGRAMA
Definir em conjunto com o contratante, considerando:
Levantamento de informações e inspeção em campo;
Prazo para elaboração do relatório técnico;
Emissão da ART.
TESTES ENSAIOS E AVALIAÇÃO QUANTITATIVA E QUALITATIVA, QUANDO PERTINENTES E CONTRATADO:
Testes, ensaios, e avaliações quantitativas e qualitativas são pertinentes no contexto da inspeção técnica de instalações elétricas de baixa tensão, especialmente para garantir a conformidade das instalações com normas e a segurança operacional. Abaixo, segue a especificação dessas atividades:
TESTES
Definição: Simulações práticas ou medições realizadas para verificar a funcionalidade, desempenho e segurança das instalações elétricas.
Exemplos de testes aplicáveis:
Teste de continuidade elétrica: Verifica a integridade dos condutores.
Teste de resistência de isolação: Avalia o estado dos materiais isolantes em cabos e equipamentos.
Teste de aterramento: Mede a resistência do sistema de aterramento, conforme requisitos da NBR 5410.
Teste de dispositivos de proteção (DR e disjuntores): Avalia o funcionamento correto dos dispositivos de proteção contra corrente diferencial e sobrecarga.
ENSAIOS
Definição: Ensaios técnicos mais aprofundados, geralmente realizados com equipamentos especializados, para validar critérios normativos específicos.
Exemplos de ensaios aplicáveis:
Ensaios de curto-circuito: Verificação da capacidade dos disjuntores e fusíveis de proteger os circuitos em caso de falhas.
Ensaios de desempenho térmico: Avaliação da dissipação de calor em painéis e quadros elétricos.
Ensaios de qualidade da energia elétrica: Verifica problemas como harmônicos, variações de tensão e fator de potência, que podem afetar o desempenho do sistema.
AVALIAÇÕES QUANTITATIVAS
Definição: Medições numéricas realizadas para verificar parâmetros específicos e sua conformidade com os limites estabelecidos pelas normas.
Exemplos de avaliações quantitativas aplicáveis:
Medição de corrente elétrica e tensão: Verifica a conformidade das instalações com os valores projetados.
Avaliação da carga instalada e demandada: Garante que os sistemas não estejam sobrecarregados.
Medição de resistência de aterramento: Deve atender aos valores especificados na norma (≤ 10 Ω para sistemas de proteção contra choques).
AVALIAÇÕES QUALITATIVAS
Definição: Análises visuais e técnicas para verificar a adequação das instalações e identificar potenciais riscos ou não conformidades.
Exemplos de avaliações qualitativas aplicáveis:
Inspeção visual das condições físicas dos cabos, quadros e dispositivos: Identificação de desgaste, corrosão, ou conexões mal feitas.
Verificação da sinalização e documentação técnica: Avaliação da existência e atualização de diagramas unifilares, placas de identificação e etiquetas.
Análise da organização das instalações: Avaliação da adequação de condutores, organização de cabos, e distâncias mínimas entre componentes.
IMPORTÂNCIA
Essas atividades são fundamentais para:
Garantir a conformidade técnica com normas vigentes.
Prover um diagnóstico detalhado das condições das instalações.
Mitigar riscos elétricos que possam comprometer a segurança dos trabalhadores e do patrimônio.
Fornecer dados confiáveis para a tomada de decisões sobre adequações e melhorias necessárias.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP, TRT (Termo de Responsabilidade Técnica) do CFT, e CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
