Nome Técnico: ELABORAÇÃO DE RELATÓRIO TÉCNICO LASTRO FERROVIÁRIO – REQUISITOS E MÉTODOS DE ENSAIO (MICRO DEVAL) – VIA FÉRREA NBR 5564
Referência: 182022
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo de Lastro Ferroviário é um componente essencial da infraestrutura de uma ferrovia. A rocha britada forma o material que suporta o sistema de trilhos, dormentes e fixações da via férrea. Suas principais funções são distribuir de forma homogênea o peso dos trens, estabilizar os dormentes, amortecer impactos e garantir a drenagem adequada, protegendo a via contra a umidade e outros fatores ambientais.
Assim sendo, o lastro desempenha um papel crucial na durabilidade e na segurança das operações ferroviárias, prevenindo deformações permanentes que poderiam afetar a geometria e o funcionamento da via.
Um dos principais desafios em relação ao Lastro Ferroviário é garantir que ele atenda aos padrões técnicos estabelecidos por normas como a NBR 5564, que estabelece os requisitos e métodos de ensaio para esse material, como a resistência ao desgaste e à abrasão. A escolha inadequada do material pode comprometer a eficiência e a segurança da ferrovia, levando à deterioração precoce do lastro e exigindo manutenções mais frequentes e dispendiosas.
O Ensaio Micro Deval é especialmente importante para ferrovias, pois simula as condições reais de desgaste que o lastro enfrentará ao longo do tempo, como o atrito com os dormentes e a exposição aos impactos constantes gerados pelos trens. Ao medir a quantidade de material fino gerado no ensaio, é possível determinar se a rocha britada tem resistência suficiente para suportar as condições severas de operação sem se desgastar excessivamente.

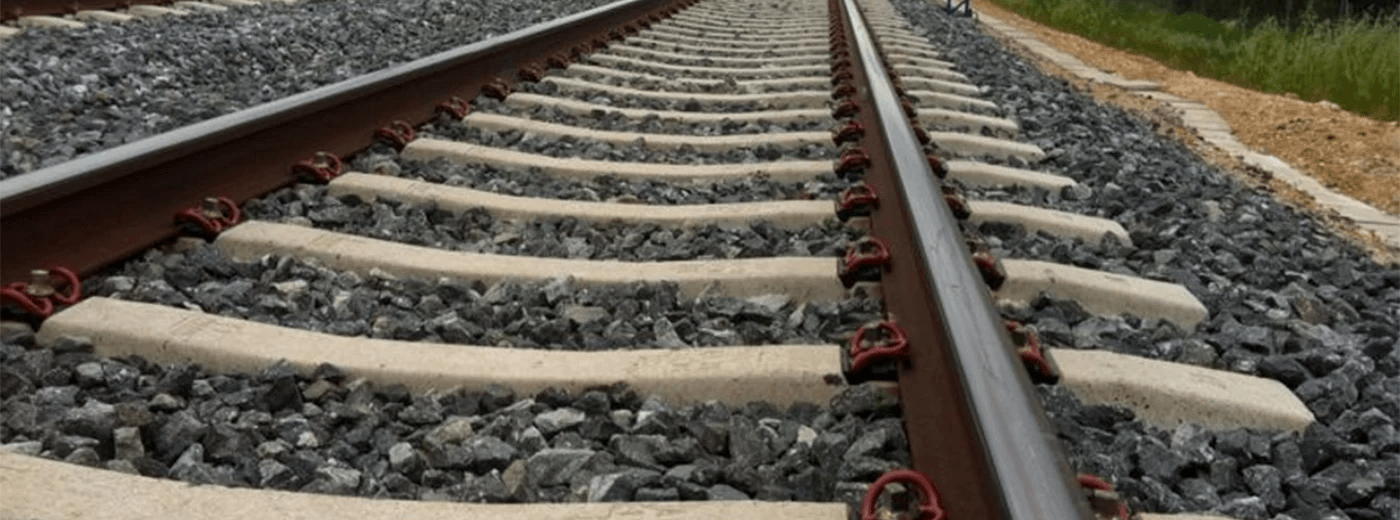

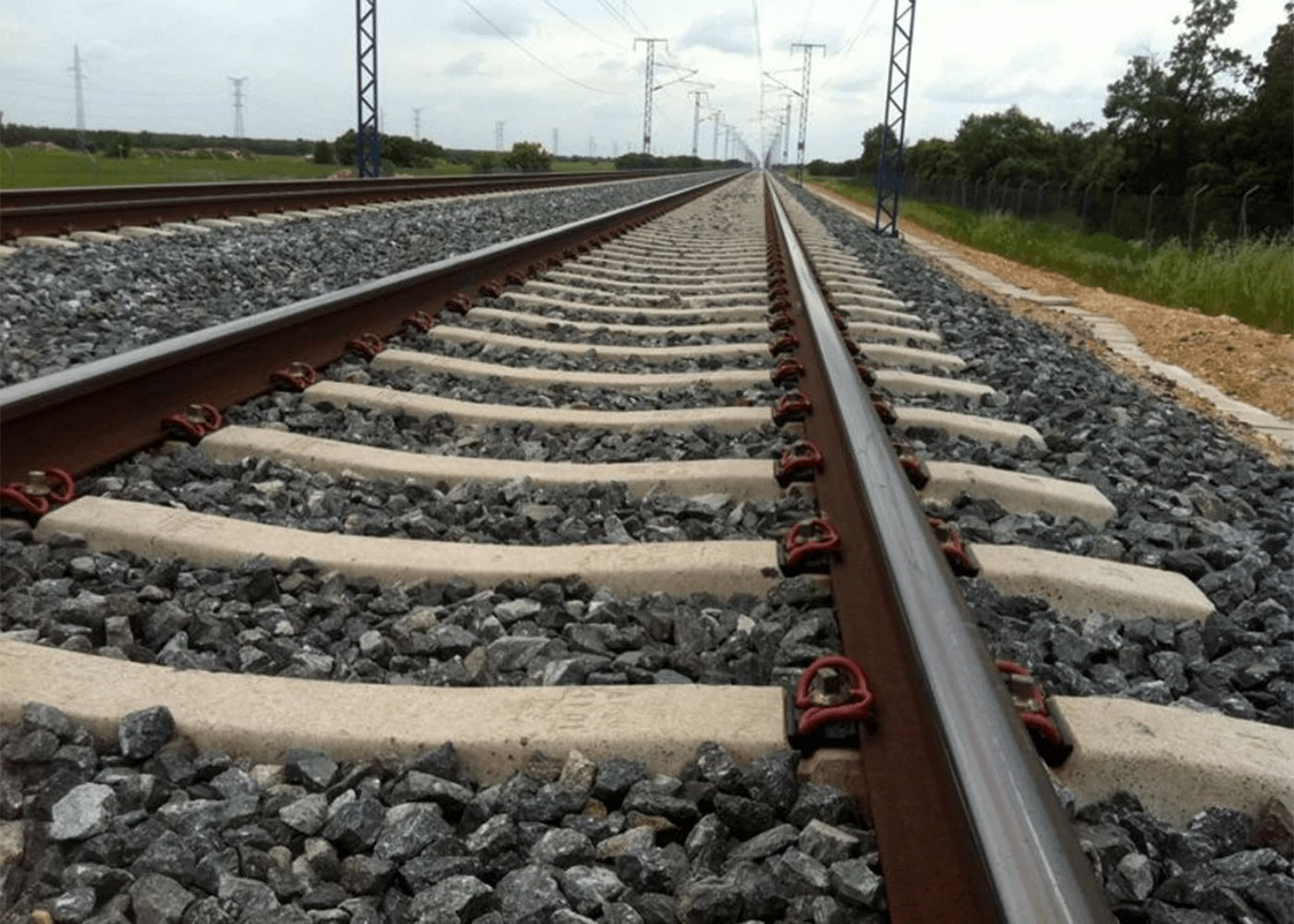

Lastro Ferroviário
Qual a função do Lastro em Ferrovias?
O Lastro Ferroviário exerce diversas funções essenciais, entre elas:
Distribuição de cargas: o Lastro distribui o peso das composições ferroviárias de maneira uniforme sobre a plataforma, impedindo que as tensões no solo ultrapassem os limites admissíveis, o que poderia causar afundamentos ou deformações da via;
Estabilização da via: o Lastro contribui para a estabilização vertical, lateral e longitudinal da via. A equipe ancora os dormentes e garante que o sistema de trilhos permaneça firme e sem deslocamentos indesejados durante a passagem dos trens.
Amortecimento de impactos: a estrutura semi-elástica do Lastro ajuda a amortecer os impactos dinâmicos gerados pelo tráfego dos trens. Assim, reduzindo a transmissão direta de vibrações e cargas para a plataforma;
Drenagem: um Lastro bem projetado e instalado promove a drenagem eficiente da água da chuva. Sendo assim, evitando o acúmulo de umidade que pode comprometer a integridade da via e dos dormentes;
Facilidade de manutenção: o Lastro também facilita as operações de nivelamento e alinhamento da via por meio da socaria. Uma técnica que ajusta a posição dos trilhos e dormentes.
Dadas essas funções críticas, é essencial que o material utilizado como lastro tenha a resistência necessária para suportar as condições severas das operações ferroviárias. Além de resistir às forças de carga aplicadas pelos trens, o Lastro precisa suportar o desgaste contínuo causado pela movimentação e vibração da via.
Como funciona e qual a importância do Ensaio Micro Deval (MD)?
O Ensaio Micro Deval (MD) é um dos principais métodos utilizados para avaliar a resistência à abrasão de agregados graúdos, como as rochas britadas usadas no Lastro Ferroviário. Desenvolvido na França na década de 1960, esse ensaio é amplamente utilizado na indústria ferroviária e em outros setores de engenharia civil para testar a durabilidade dos materiais submetidos a condições de desgaste intenso.
No ensaio, os técnicos colocam uma amostra de rocha britada em um tambor cilíndrico rotativo, juntamente com uma quantidade específica de água e esferas de aço. Em seguida, giram o tambor a uma velocidade determinada por um período previamente definido. Assim, simulando o efeito de abrasão que as rochas sofrem ao longo de sua vida útil em uma via férrea.
Durante o processo de rotação, as esferas de aço e a água criam um ambiente de desgaste controlado. Nele, a rocha britada é submetida a impactos e atritos repetitivos. Após concluir o ensaio, a equipe peneira o material residual para separar as partículas finas geradas pelo desgaste. Em seguida, mede a quantidade de material fino resultante e calcula o índice de desgaste com base na massa original da amostra.
A função do Lastro Ferroviário é essencialmente estrutural, suportando o peso dos trens e absorvendo as vibrações geradas durante as operações. Por isso, a resistência à abrasão é uma das características mais importantes que o material precisa ter. Um lastro que se desgaste rapidamente pode perder sua capacidade de suportar cargas e estabilizar a via, comprometendo a segurança e a eficiência da ferrovia.
Qual é a aplicação do Ensaio na manutenção e seleção de materiais?
O Ensaio Micro Deval é utilizado tanto na fase de seleção de materiais para novas construções ferroviárias quanto na manutenção das vias existentes. Durante a construção, ele garante que o lastro escolhido tenha a resistência adequada. Na manutenção, o ensaio avalia a durabilidade do lastro em uso e indica quando substituir o material desgastado.
Compactador de Lastro Ferroviário
Quais os exemplos práticos de uso do Laudo de Lastro Ferroviário?
Na prática, o Laudo de Lastro Ferroviário é, portanto, utilizado em diversos contextos, como:
Construção de novas ferrovias: antes da construção de uma nova linha férrea, é essencial, sobretudo, verificar se o material disponível atende aos requisitos técnicos para uso como lastro. O laudo garante que o material utilizado tenha a resistência, bem como a durabilidade necessárias para suportar as condições operacionais da ferrovia. Outro item importante que também é avaliado no laudo são os cavaletes ferroviários;
Manutenção de vias férreas: ferrovias em operação também dependem do laudo para monitorar o estado do lastro. Os ensaios identificam se o material está, dessa maneira, em condições adequadas ou se precisa ser substituído para evitar falhas operacionais.
Avaliação de novos fornecedores: quando há a necessidade de avaliar novos fornecedores de lastro, o laudo técnico serve para verificar, sobretudo, se o material oferecido atende às exigências específicas da ferrovia. Sendo assim, evitando problemas futuros com a qualidade do lastro fornecido.
Especializados em Laudo de Lastro Ferroviário
A análise e manutenção do Lastro Ferroviário são, portanto, essenciais para garantir a segurança e eficiência das operações ferroviárias. O Laudo de Lastro Ferroviário, é fundamental para assegurar, assim, que o material utilizado atenda aos requisitos e suporte as condições rigorosas de operação.
Laudo de Lastro Ferroviário
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
ELABORAÇÃO DE RELATÓRIO TÉCNICO LASTRO FERROVIÁRIO – REQUISITOS E MÉTODOS DE ENSAIO (MICRO DEVAL) – VIA FÉRREA NBR 5564
Objetivo
Este escopo técnico tem como objetivo a elaboração de um relatório técnico detalhado que analise as características e propriedades do lastro ferroviário, com base nos requisitos e métodos de ensaio estabelecidos pela NBR 5564, utilizando o ensaio Micro Deval. O relatório será utilizado para verificar a qualidade e a conformidade do lastro ferroviário para utilização em via férrea, garantindo a segurança, estabilidade e durabilidade da infraestrutura ferroviária.
Requisitos
Norma Aplicável: NBR 5564 – Via Férrea – Lastro Ferroviário – Requisitos e Métodos de Ensaio.
Tipo de Ensaio: Ensaio Micro Deval (Determinação da resistência à abrasão do lastro).
Objetivo do Ensaio: Avaliar a resistência do lastro ferroviário à abrasão, simulating as condições de desgaste que ocorrem durante o transporte de cargas e o tráfego de trens.
Metodologia: Seguir os critérios estabelecidos na norma NBR 5564 para a coleta de amostras, execução do ensaio e interpretação dos resultados.
Metodologia
Coleta de Amostras:
Identificação do ponto de coleta do lastro ferroviário a ser analisado.
Quantidade mínima de amostras a ser coletada, conforme as especificações da norma.
Processamento das amostras, incluindo secagem e separação das frações granulométricas.
Execução do Ensaio Micro Deval:
Preparação do aparelho de ensaio conforme as especificações técnicas.
Realização do ensaio para medir a resistência à abrasão das partículas de lastro.
Análise da perda de massa e outros parâmetros definidos pela NBR 5564.
Avaliação dos Resultados:
Cálculo do índice de abrasão (perda de massa) do lastro ferroviário.
Comparação dos resultados com os limites máximos permitidos pela norma NBR 5564.
Conteúdo do Relatório Técnico
Introdução:
Contextualização sobre a importância do lastro ferroviário na infraestrutura ferroviária.
Definição do objetivo e escopo do estudo.
Metodologia:
Detalhamento da coleta das amostras e dos procedimentos do ensaio Micro Deval.
Resultados:
Apresentação dos dados obtidos durante os ensaios (valores de perda de massa, características das amostras, etc.).
Comparação com os requisitos da norma NBR 5564.
Conclusões:
Análise da conformidade do lastro com as especificações técnicas da NBR 5564.
Recomendações para adequação do lastro, se necessário.
Observações
Garantir que todas as etapas sejam realizadas com precisão técnica, observando as condições normativas e a segurança dos procedimentos.
O relatório final deverá ser entregue no formato de documento técnico, contendo tabelas, gráficos e outros elementos necessários para a clareza dos resultados.
Este escopo técnico é uma diretriz para a execução do trabalho, garantindo que todas as etapas sejam cumpridas conforme a norma NBR 5564 e que o relatório final seja objetivo e técnico.
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos de Coleta e Envio das amostras:
2 da Rocha de origem – pode ser 1kg
2 das rochas de composição do lastro – 1kg
2 das rochas molhadas – 1kg (se já estiverem no local instaladas)
2 das rochas onde permanecem sob carga por mais tempo – 1 kg
1 das rochas de cores mais escuras ou amareladas – 500g
* Amostras de 1kg separado em 02 pacotes de 500g cada amostra etiquetada e pesada.
2- Responsabilidade da Contratante:
A Contratante é responsável pelo envio das amostras ao nosso laboratório localizado em Santo André/SP, a partir do endereço de origem da retirada das mesmas.
Os documentos emitidos estarão vinculados ao endereço do remetente, que também deve corresponder ao local de retirada e envio das amostras.
3- Especificações das Amostras:
Enviar 03 (três) amostras de telhas distintas, com dimensões de 10×10 cm cada.
Incluir 01 (uma) amostra contendo o furo do parafuso de fixação.
4- Registro da Coleta:
Realizar registro fotográfico e/ou filmagem do processo de coleta das amostras, bem como do telhado.
As imagens e vídeos devem incluir a data, hora e a localização georreferenciada (Google Maps) da edificação correspondente.
5- Observações Importantes:
Os ensaios realizados são de caráter destrutivo, e as amostras permanecerão armazenadas em nosso acervo técnico.
É necessário coletar 03 (três) amostras por galpão (ou edificação).
Caso existam múltiplos galpões, será aplicado o mesmo custo por galpão adicional, e cada galpão terá um Relatório Técnico específico.
Este procedimento garante a rastreabilidade e conformidade do processo de análise.
Perguntas e Respostas:
1- O custo do laboratório está incluso na Proposta?
Resposta 1: Positivo
2- O laboratório é acreditado?
Resposta 2: Positivo, somos acreditados porém não é obrigatório e não é da competência do INMETRO este tipo de acreditação de Auditoria e sim da competência da ABNT o método de análise a qual somos Certificados, no próprio Relatório Técnico será colocado o selo de conformidade.
A fé pública é a Inspeção Técnica e elaboração do Relatório Técnico por Engenheiro com atribuições devidamente habilitadas que emitirá e assinará a ART sob a supervisão de Equipe multidisciplinar.
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
