Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA DE BOILER – NR 13, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Referência: 10347
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar

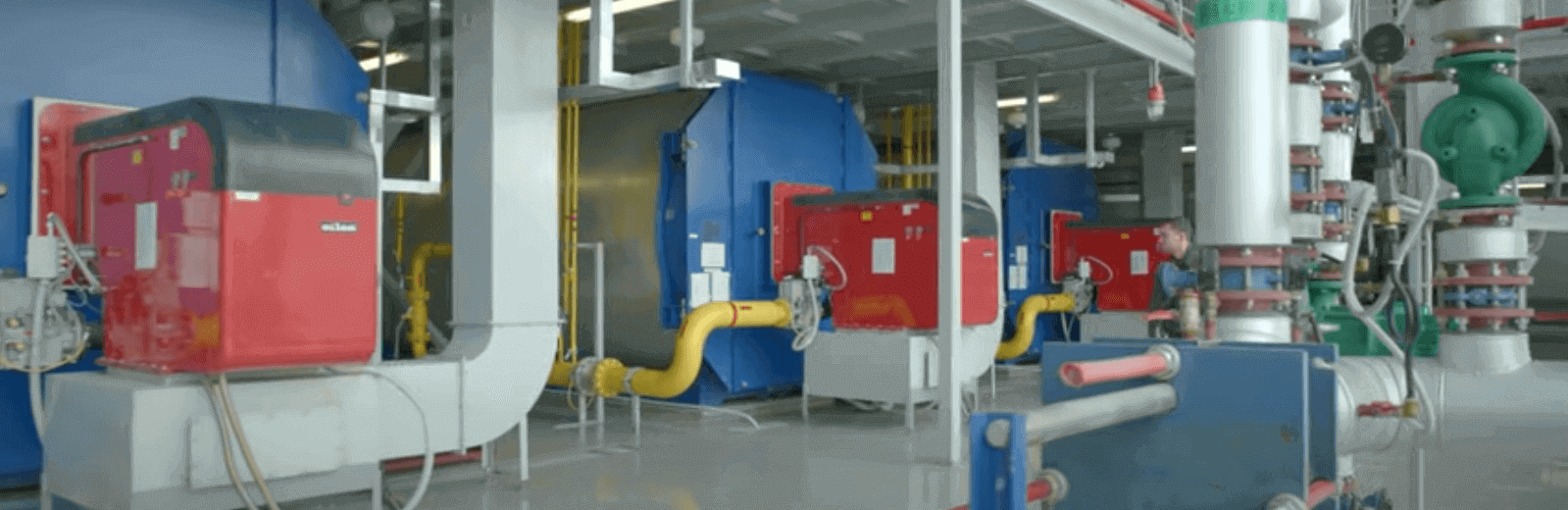

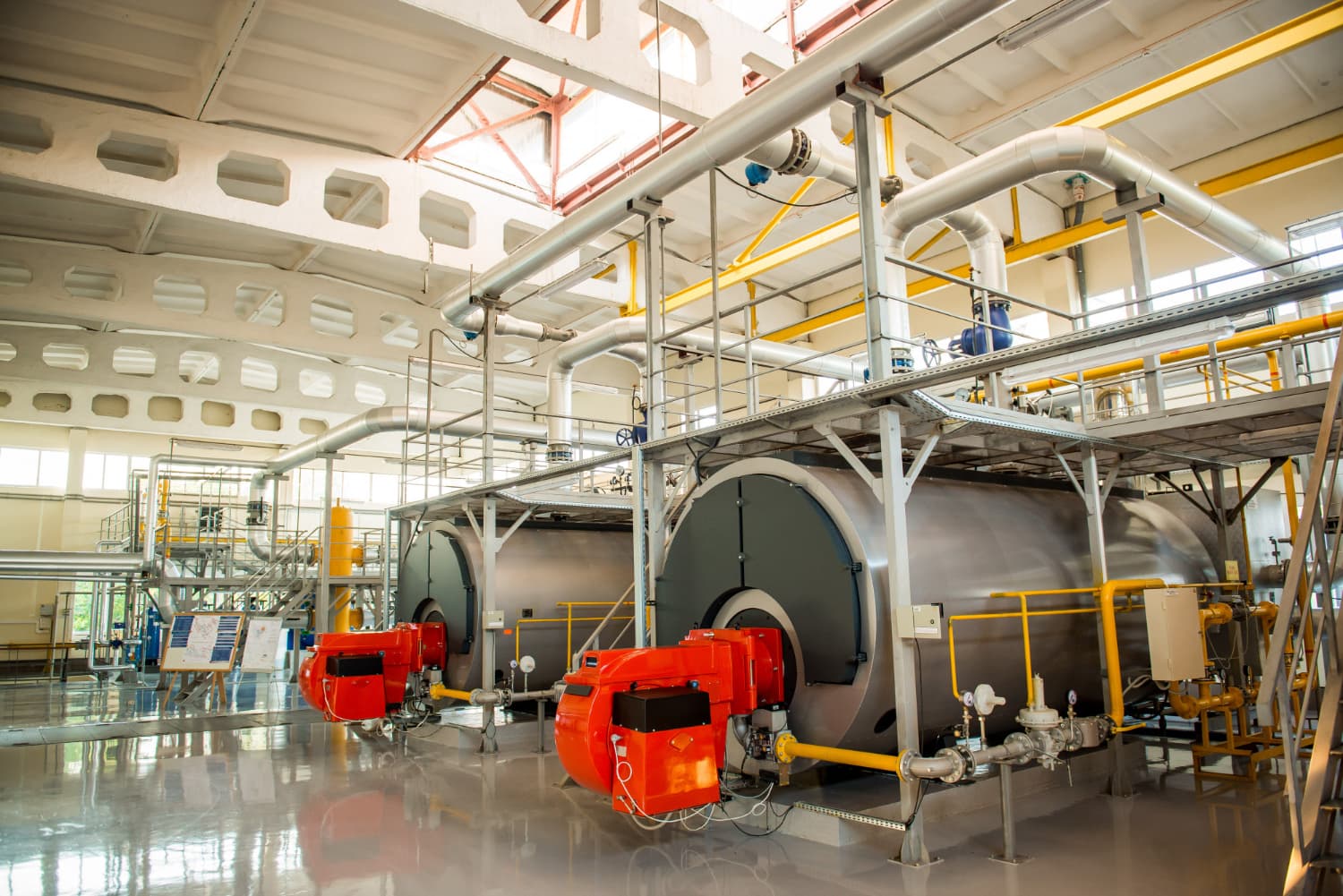

Qual o objetivo do Laudo de Boiler NR 13?

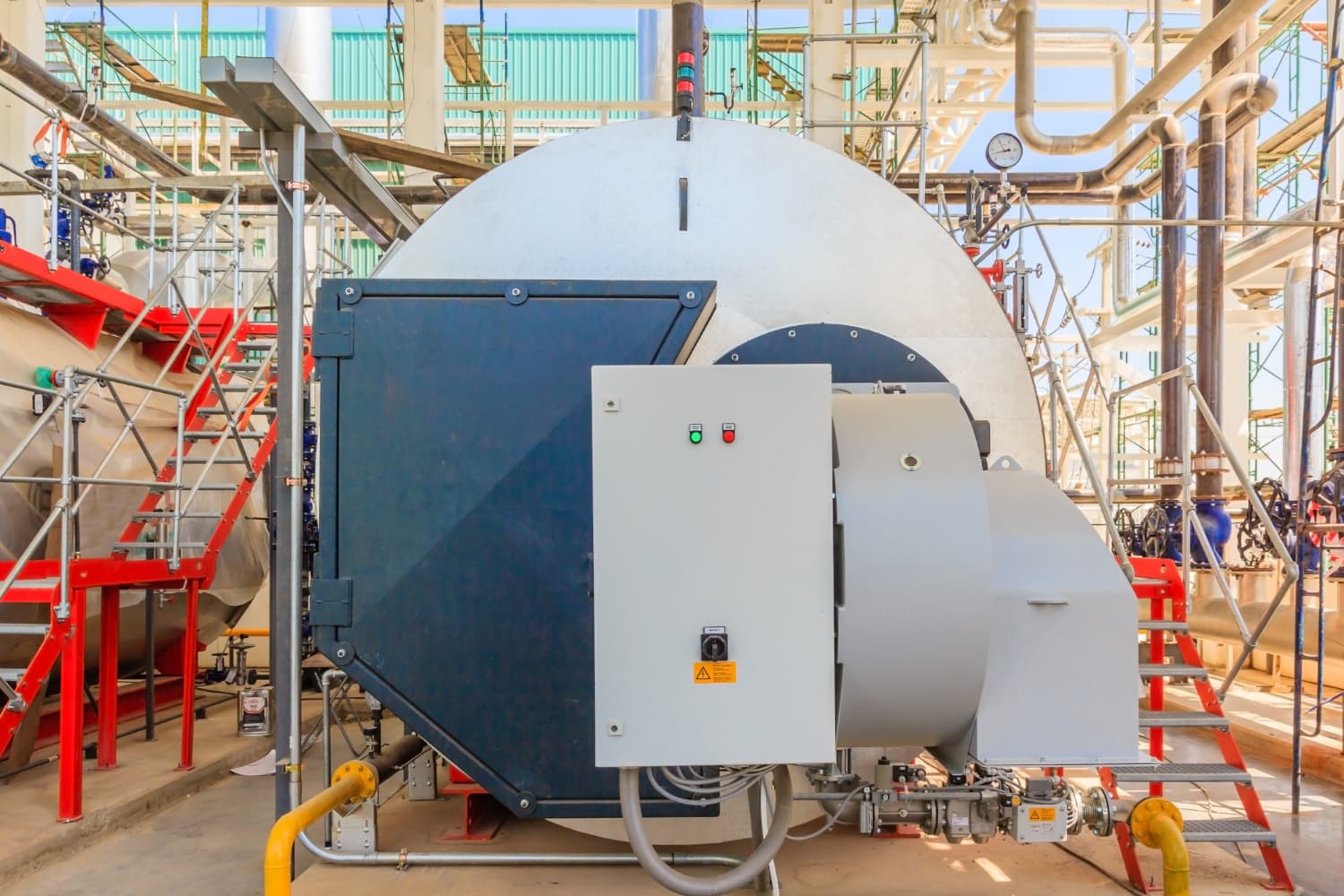

O Laudo de Boiler NR 13 tem como objetivo principal comprovar que o boiler está apto a operar com segurança, dentro dos limites técnicos estabelecidos em projeto e conforme os requisitos da NR 13. Ele assegura que a estrutura, os dispositivos de controle e segurança estejam em condições adequadas, evitando riscos operacionais.
Mais do que isso, mais do que um documento técnico, o laudo formaliza a responsabilidade legal através da ART, vinculando um profissional habilitado à inspeção realizada. Em outras palavras, é a linha que separa o improviso da rastreabilidade e a prevenção da responsabilização.
Quais os tipos de ensaios aplicáveis à avaliação de boilers como vasos de pressão?
De modo geral, Laudo Boiler NR 13 classificado como vaso de pressão requer a aplicação de ensaios específicos que permitam verificar sua integridade estrutural, estanqueidade e segurança operacional. Nesse sentido, a escolha dos métodos depende do histórico do equipamento, das exigências normativas e, ainda, das condições observadas durante a inspeção.
A tabela a seguir apresenta os principais ensaios aplicáveis, com suas respectivas finalidades técnicas:
| Tipo de Ensaio | Aplicação Técnica |
|---|---|
| Ensaio Hidrostático | Verificação de estanqueidade e resistência |
| Ensaio de Estanqueidade | Detecção de vazamentos sob baixa pressão |
| Líquido Penetrante (LP) | Identificação de trincas superficiais |
| Ultrassom (US) | Medição de espessura e corrosão interna |
| Inspeção Visual Técnica | Avaliação de soldas, flanges, juntas |
Esses ensaios são discutidos em termos de critérios de aceitação, periodicidade e execução segura.
Quais são os riscos operacionais relacionados à ausência de inspeção formal em boilers?
De forma clara, evidencia-se que a não realização de inspeções formais compromete diretamente a integridade do sistema pressurizado. Boilers operam com energia acumulada e, portanto, qualquer falha negligenciada pode gerar desde microvazamentos até explosões fatais.
Riscos abordados na falta de um Laudo de Boiler NR 13 incluem:
Colapso estrutural por corrosão não detectada;
Acionamento tardio ou inoperante de válvulas de alívio;
Deformação por sobrepressão;
Quebra de flanges e soldas;
Responsabilidade legal em caso de acidente;
A ausência do laudo não protege. Pelo contrário: expor-se sem inspeção é entregar o controle ao acaso. E acaso não responde juridicamente.
Como a emissão da ART sela a responsabilidade técnica e cria um campo de proteção jurídica sobre a operação?
A emissão da ART, portanto, transforma uma ação técnica em um ato legalmente validado. Com ela, a responsabilidade deixa de ser genérica e passa a ter CPF, CREA e assinatura. Além disso, a ART garante que um profissional habilitado assumiu tecnicamente a inspeção, o que protege tanto a empresa quanto o profissional diante de auditorias e incidentes.
Por outro lado, sem ART, a operação fica vulnerável. Em caso de sinistro, o argumento “não sabia” perde efeito. Com isso, a ART desloca o campo de atuação do improviso para a rastreabilidade e isso muda tudo.

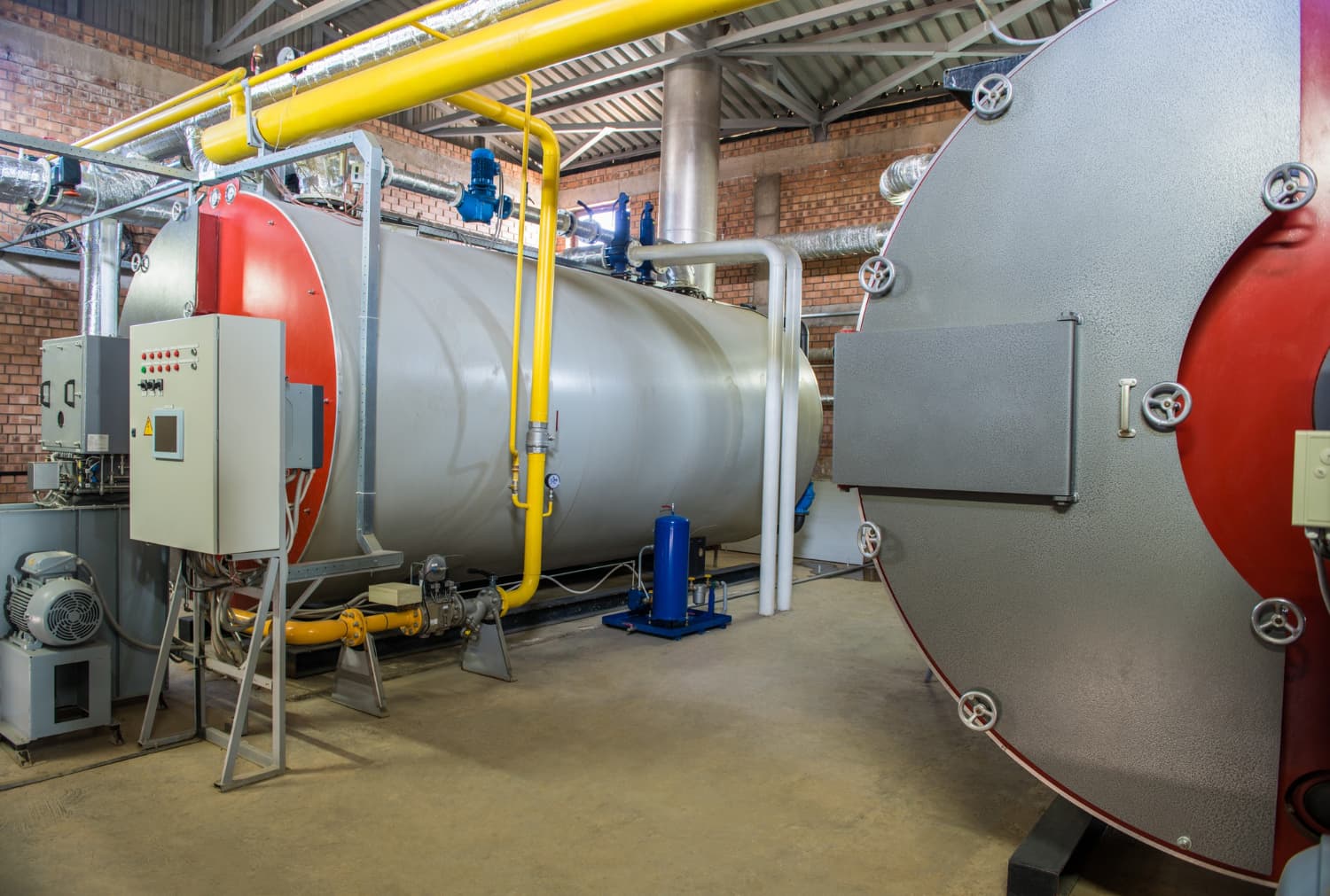

Quais falhas internas o boiler pode estar acumulando sem manifestar sinais externos?
A maioria das falhas internas em boilers é silenciosa. Elas não produzem ruídos, odores ou sinais aparentes, mas atuam de forma progressiva, corroendo, deformando e enfraquecendo a estrutura submetida à pressão. Entre os danos mais recorrentes, destacam-se a corrosão interna por cavitação, a perda de espessura em regiões de aquecimento constante, as obstruções parciais em tubos internos e as microtrincas que somente ensaios por ultrassom são capazes de detectar.
Portanto, a ausência de sintomas visíveis não deve ser interpretada como sinal de integridade. Na prática, esse silêncio pode ser o último estágio antes do colapso, o aviso que nunca veio.

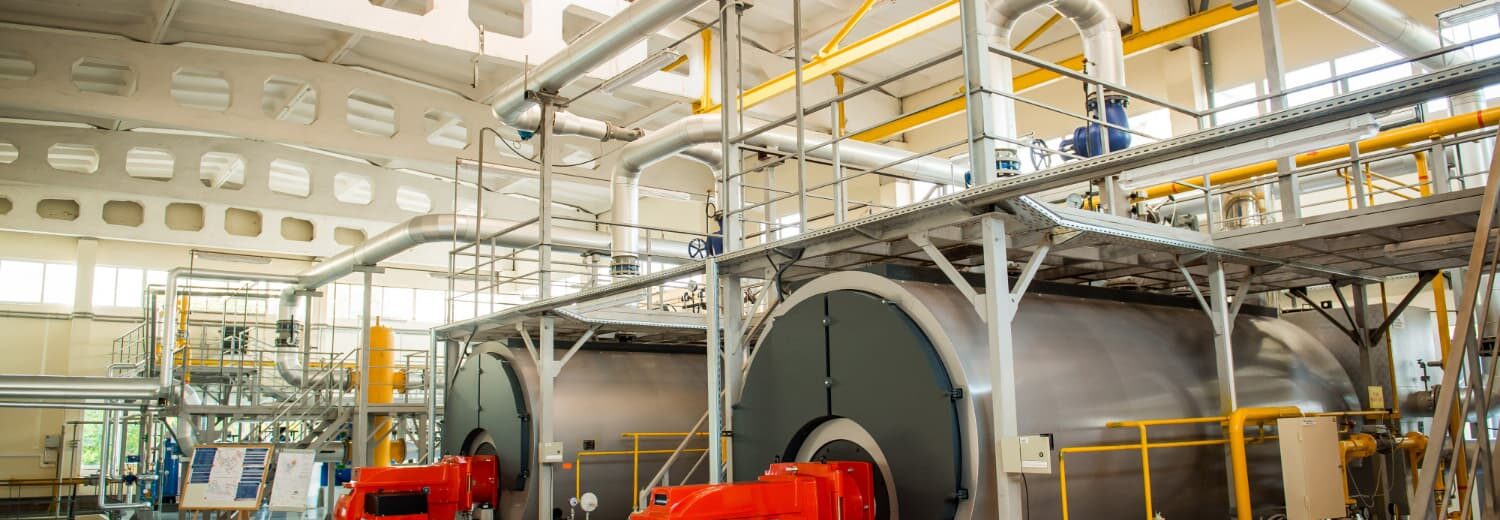

Laudo Boiler NR 13: Qual o impacto da falta de inspeção em um boiler inserido em processo contínuo, crítico e térmico?
Em processos contínuos, como os encontrados em indústrias químicas, hospitais e lavanderias industriais, o boiler atua como o coração térmico da operação. No entanto, a ausência de inspeções periódicas pode comprometer gravemente sua funcionalidade. Entre os efeitos mais comuns, destacam-se a redução drástica da eficiência térmica, a fadiga acumulada em soldas e flanges, a perda de confiabilidade dos dispositivos de segurança e, em casos mais críticos, a interdição imediata por parte da fiscalização, sem aviso prévio.
Em síntese, a falha não avisa quando chega, mas sempre deixa rastros. E inevitavelmente, esses rastros serão colhidos por quem optou por não inspecionar.
Laudo Boiler NR 13: Seu prontuário técnico está completo ou você só vai descobrir o que falta quando for tarde demais?
A pergunta é direta porque o risco também é concreto. Um prontuário técnico incompleto geralmente só se revela nos piores momentos durante uma fiscalização trabalhista, uma auditoria ISO ou, em casos mais críticos, após a ocorrência de um sinistro. Por isso, manter a documentação em conformidade não é opcional, mas sim uma medida preventiva de alta relevância.
Entre os componentes obrigatórios, destacam-se os dados do equipamento, a pressão máxima e mínima de operação, o histórico completo de inspeções e ensaios realizados, as ARTs vinculadas a cada procedimento técnico e os certificados de calibração dos instrumentos utilizados. Dessa forma, negligenciar o prontuário é, na prática, preparar o terreno para uma responsabilização inevitável.
Veja Também:
Curso Soldas MIG, MAG, TIG e Elétrica NR 12
Laudo e Ensaio de Acústica Detecção Corrosão em Tanques
Estágio Prático Supervisionado de Caldeira NR 13
Laudo de Boiler NR 13 com ART
EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA DE BOILER – NR 13, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
OBJETIVO GERAL
Avaliar técnica e quantitativamente a integridade estrutural, funcionalidade operacional e conformidade legal de boilers classificados como vasos de pressão, conforme critérios da NR 13, com base em inspeção visual, testes, ensaios aplicáveis e análise documental. Finaliza-se o processo com a elaboração de Relatório Técnico e emissão de ART, garantindo rastreabilidade, responsabilidade técnica e conformidade normativa.
IDENTIFICAÇÃO E CLASSIFICAÇÃO DO EQUIPAMENTO
Coleta de dados da plaqueta de identificação
Verificação de volume, pressão de operação e data de fabricação
Enquadramento conforme categoria de risco
INSPEÇÃO VISUAL TÉCNICA
Avaliação externa da carcaça: corrosão, deformações, trincas, soldas
Verificação interna (quando aplicável) com foco em incrustações, cavitações, corrosão localizada
Análise dos suportes, bases e acessórios estruturais
TESTES E ENSAIOS APLICÁVEIS
Teste hidrostático (conforme periodicidade e condição do boiler)
Teste de estanqueidade com pressão controlada
Ensaios não destrutivos (END) – líquido penetrante, ultrassom ou outros (quando tecnicamente indicados)
AVALIAÇÃO FUNCIONAL DE VÁLVULA DE SEGURANÇA, PRESSOSTATOS, MANÔMETRO E SISTEMA DE BLOQUEIO TÉRMICO
Avaliação quantitativa de desempenho
Verificação de eficiência térmica
Medição de pressão, temperatura e perdas térmicas
Estimativa de ciclo de vida restante com base no histórico de operação e degradação observada
VERIFICAÇÃO DE CONFORMIDADE DOCUMENTAL
Existência de prontuário NR 13
Registro de inspeções anteriores
Certificados de calibração dos instrumentos utilizados
ART de instalação anterior (se aplicável)
RELATÓRIO TÉCNICO E ART
Emissão de Relatório Técnico estruturado contendo:
Metodologia aplicada.
Resultados objetivos.
Conformidades e não conformidades.
Requisitos de adequação.
Registro fotográfico e croquis.
Emissão de ART (Anotação de Responsabilidade Técnica) com registro no CREA/CFT, vinculando a responsabilidade ao profissional executor.
RESULTADOS ESPERADOS
A inspeção técnica do boiler deve confirmar sua integridade estrutural, ausência de vazamentos, e funcionamento correto dos dispositivos de segurança. Os ensaios aplicados devem validar a estanqueidade e o desempenho térmico, dentro dos parâmetros de projeto. Espera-se ainda a regularidade documental exigida pela NR 13, com emissão de Relatório Técnico conclusivo e ART devidamente registrada, garantindo rastreabilidade e segurança legal.
CONSIDERAÇÕES FINAIS
A inspeção técnica do boiler vai além do cumprimento legal, é uma ação preventiva essencial à segurança operacional. O serviço garante controle real sobre um equipamento crítico, reduzindo riscos de falhas e sinistros. Ignorar a NR 13 ou omitir a ART configura negligência técnica com potencial de responsabilização civil e criminal. A inspeção é, portanto, um compromisso com a integridade e a continuidade segura das operações.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
A realização de testes, ensaios e avaliação quantitativa é tecnicamente pertinente, legalmente exigida e operacionalmente indispensável no processo de elaboração do Laudo de Boiler conforme a NR 13. Esses procedimentos são os que garantem, com base em evidências objetivas, que o equipamento opera com segurança, dentro dos limites de projeto, e em conformidade com a legislação vigente.
Além de atender aos requisitos da Norma Regulamentadora nº 13, os testes e ensaios aplicados permitem detectar falhas estruturais, vazamentos, perda de espessura, trincas superficiais e outros danos que não são visíveis em inspeções convencionais. A avaliação quantitativa complementa esse diagnóstico, fornecendo dados reais sobre o desempenho térmico e a vida útil remanescente do equipamento.
TESTES E ENSAIOS APLICÁVEIS
Teste hidrostático:
verifica a resistência estrutural e a estanqueidade do equipamento sob pressão controlada, conforme periodicidade da NR 13.
Teste de estanqueidade:
detecta vazamentos em conexões, juntas e flanges sem necessidade de sobrepressão.
Ensaio por ultrassom (US):
mede a espessura remanescente das paredes do boiler e identifica processos de corrosão interna ou desgaste localizado.
Ensaio por líquido penetrante (LP):
identifica trincas superficiais em soldas, bocais e áreas críticas da carcaça.
AVALIAÇÃO QUANTITATIVA
Inspeção visual técnica interna e externa: avalia deformações, corrosão, incrustações, cavitações e falhas estruturais visíveis.
Verificação funcional de dispositivos de segurança: avalia válvulas de alívio, pressostatos, manômetros e bloqueios térmicos, assegurando que respondem dentro dos limites de operação.
Medição de pressão e temperatura de trabalho real: confirma se os parâmetros atuais respeitam os limites de projeto.
Análise de eficiência térmica: determina o rendimento operacional e identifica perdas que comprometem a performance energética.
Estimativa de vida útil remanescente: baseada em ensaios, histórico de operação e estado físico do equipamento.
Os testes, ensaios e a avaliação quantitativa são totalmente aplicáveis, indispensáveis e tecnicamente justificados dentro do escopo descrito. Sua ausência comprometeria a validade do laudo, a conformidade com a NR 13 e a própria segurança da operação.
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo de Boiler NR 13 com ART
Laudo de Boiler NR 13 com ART
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 13 – Caldeiras, Vasos de Pressão e Tubulações e Tanques Metálicos de Armazenamento;
ABNT NBR 5410 – Instalações elétricas de baixa tensão;
ABNT NBR 10477 – Vasos de pressão – Inspeção de segurança;
ABNT NBR 13779 – Inspeção de segurança em vasos de pressão;
ABNT NBR 14105 – Ensaios de Estanqueidade;
ABNT NBR ISO 9712 – Qualificação de Profissionais para Ensaios Não Destrutivos;
ABNT NBR ISO/IEC 17025 – Calibração de Instrumentos;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
ABNT NBR 12962 – Manômetros – Inspeção e Manutenção;
Normas técnicas internas do fabricante do boiler;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da Secretaria Especial de Previdência e Trabalho (SEPRT); quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Boiler NR 13 com ART
Laudo de Boiler NR 13 com ART
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
d) mudança de empresa;
e) troca de máquina ou equipamento.
Será emitido Laudo Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Boiler NR 13 com ART
O que é o Laudo de Bolier NR 13?
O Laudo de Boiler conforme a NR 13 é um documento técnico oficial, elaborado por profissional legalmente habilitado (engenheiro com ART registrada), que atesta as condições de segurança, integridade estrutural, conformidade normativa e desempenho funcional de um boiler classificado como vaso de pressão. O documento é resultado de inspeção visual, testes, ensaios e avaliação quantitativa, conforme os critérios estabelecidos pela Norma Regulamentadora nº 13 (NR 13).
Para que serve o Laudo de Boiler NR 13?
O laudo serve para comprovar que o boiler opera com segurança e dentro dos limites de projeto, além de identificar falhas estruturais, garantir conformidade legal, definir a periodicidade das inspeções e viabilizar a emissão de ART e prontuário técnico, conforme exigido pela norma.
Qual a importancia do Laudo de Boiler de NR 13?
O Laudo é fundamental para garantir a segurança operacional de equipamentos que operam sob alta pressão e temperatura, prevenindo acidentes de grande proporção. Sua ausência pode gerar responsabilidade civil e criminal, além de configurar infração legal conforme fiscalização do Ministério do Trabalho. O documento também assegura a continuidade dos processos produtivos, evitando interdições, e serve como base para auditorias, certificações e seguros patrimoniais.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS
Visita técnica para estabelecer cronograma de trabalho;
Verificação das documentações dos equipamentos;
Inspeção visual da instalação e dos equipamentos;
Estabelecer quais os testes necessários para verificação das condições de segurança de cada Boiler;
Abertura de Registro de segurança (livro com páginas numeradas) ou atualização do mesmo para cada equipamento caso não possua;
Placas de identificação de cada equipamento, caso não exista;
Calculo da PMTA;
Projeto de Instalação;
Elaboração de laudo atestando a condição operacional de cada equipamento;
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Teste Ultrassom para Boiler: Medição de espessura da chaparia (Tampos e Costado), através de Ultrassom.
Teste Hidrostático quando for o caso:
Obs: Para realização do teste hidrostático o equipamento deverá estar vazio e limpo.
Dispor de um ponto para captação de água para enchimento do tanque.
As áreas onde serão realizados os testes deverão ser sinalizadas e isoladas com fitas zebradas.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Saiba Mais: Laudo de Boiler NR 13 com ART
Saiba mais sobre Laudo de Boiler NR 13 com ART:
Compete ao proprietário ou ao locador do equipamento realizar as manutenções necessárias.
A obrigatoriedade é definida de acordo com a Portaria 3214/78 e suas alterações na NR-13.
O Profissional Habilitado avalia as condições dos equipamentos através de ensaios via ultrassom e teste hidrostático.
Para realizarmos a emissão do laudo, seguimos uma sequência determinada em norma técnica ABNT, também emitindo uma ART (Anotação de Responsabilidade Técnica) registrada no CREA.
Boilers – Equipamento que oferece grande capacidade de produção de vapor ou água quente, conforme sua característica e especificação técnica. Ao completar 25 anos, a Norma determina que seja realizada análise do tempo restante de sua vida útil.
O objetivo destas avaliações é manter os equipamentos operacionais em condições seguras de uso. Caso não possua esse Laudo, a empresa estará sujeita à infração, cujo valor da multa varia em função do número de funcionários da empresa e do item que foi lavrado.
13.2.2 Os equipamentos abaixo referenciados devem ser inspecionados sob a responsabilidade técnica de PH, considerando recomendações do fabricante, códigos e normas nacionais ou internacionais a eles relacionados, bem como submetidos a manutenção, ficando dispensados do cumprimento dos demais requisitos desta NR:
a) recipientes transportáveis, vasos de pressão destinados ao transporte de produtos, reservatórios portáteis de fluido comprimido e extintores de incêndio;
b) recipientes transportáveis de gás liquefeito de petróleo – GLP – com volume interno menor do que 500 L (quinhentos litros) e certificados pelo INMETRO;
c) vasos de pressão destinados à ocupação humana;
d) vasos de pressão que façam parte de sistemas auxiliares de pacote de máquinas;
e) vasos de pressão sujeitos apenas à condição de vácuo inferior a 5 (cinco) kPa, independente da classe do fluido contido;
f) dutos e seus componentes;
g) fornos e serpentinas para troca térmica;
h) tanques e recipientes para armazenamento e estocagem de fluidos não enquadrados em normas e códigos de projeto relativos a vasos de pressão;
i) vasos de pressão com diâmetro interno inferior a 150 mm (cento e cinquenta milímetros) para fluidos das classes B, C e D, conforme especificado no item 13.5.1.2, alínea “a” e cujo produto P.V seja superior a 8 (oito), onde P é a pressão máxima de operação em kPa, em módulo, e V o seu volume interno em m³;
j) trocadores de calor de placas corrugadas gaxetadas;
k) geradores de vapor não enquadrados em códigos de vasos de pressão;
l) tubos de sistemas de instrumentação com diâmetro nominal ≤ 12,7 mm (doze milímetros e sete décimos) e com fluidos das classes A e B, conforme especificado no item 13.5.1.2, alínea “a”;
m) tubulações de redes públicas de distribuição de gás.
13.5.1.4 Todo vaso de pressão deve ter afixado em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a) fabricante;
b) número de identificação;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático de fabricação;
f) código de projeto e ano de edição.
F: NR 13
