Nome Técnico : EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM CABINE DE PINTURA COM EXAUSTOR E FILTRO DE CARBONO PLISSADO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência : 13998
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Laudo Cabine de Pintura
O objetivo do laudo de cabine de pintura é avaliar a segurança, a eficiência operacional e o cumprimento das normas ambientais e de saúde no ambiente de trabalho onde ocorre o processo de pintura. Ele visa garantir que a cabine de pintura esteja em condições adequadas para proteger os trabalhadores e o meio ambiente. De forma mais específica, o laudo tem como objetivos principais:
Avaliar a conformidade com as normas de segurança:
Verificar se o sistema de ventilação, exaustão e filtragem da cabine atende aos requisitos para eliminar vapores tóxicos e substâncias nocivas.
Garantir a saúde dos trabalhadores:
Controlar a presença de substâncias químicas prejudiciais, como os compostos orgânicos voláteis (COVs), e monitorar a qualidade do ar na cabine de pintura para prevenir riscos respiratórios e intoxicação.
Reduzir a emissão de poluentes:
Medir e controlar os odores e substâncias químicas no ambiente, assegurando que as emissões estejam dentro dos limites permitidos pela legislação ambiental.
Verificar a eficiência dos sistemas de ventilação e exaustão:
Garantir que os sistemas de filtragem e exaustão funcionem adequadamente para remover os vapores de tinta e solventes, evitando sua dispersão no ambiente.
Recomendar melhorias:
Caso sejam identificados problemas ou não conformidades, o laudo pode sugerir mudanças técnicas, como ajustes nos sistemas de ventilação ou a instalação de filtros mais eficientes.
Em resumo, o objetivo do laudo é proporcionar um ambiente de trabalho seguro, eficiente e dentro das normas legais, protegendo tanto a saúde dos trabalhadores quanto o meio ambiente.

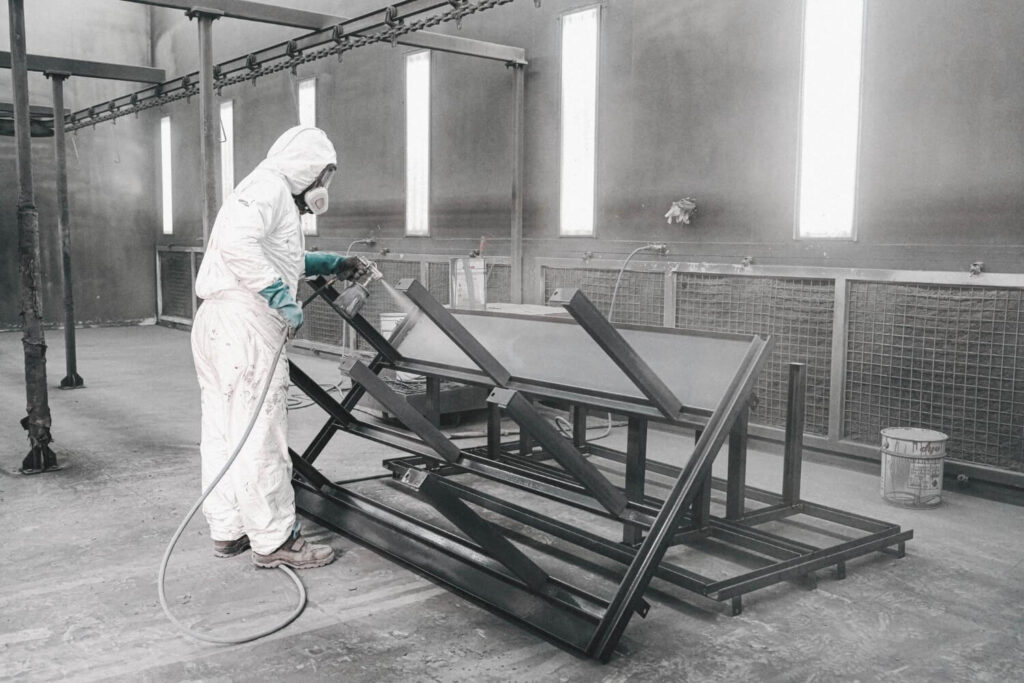

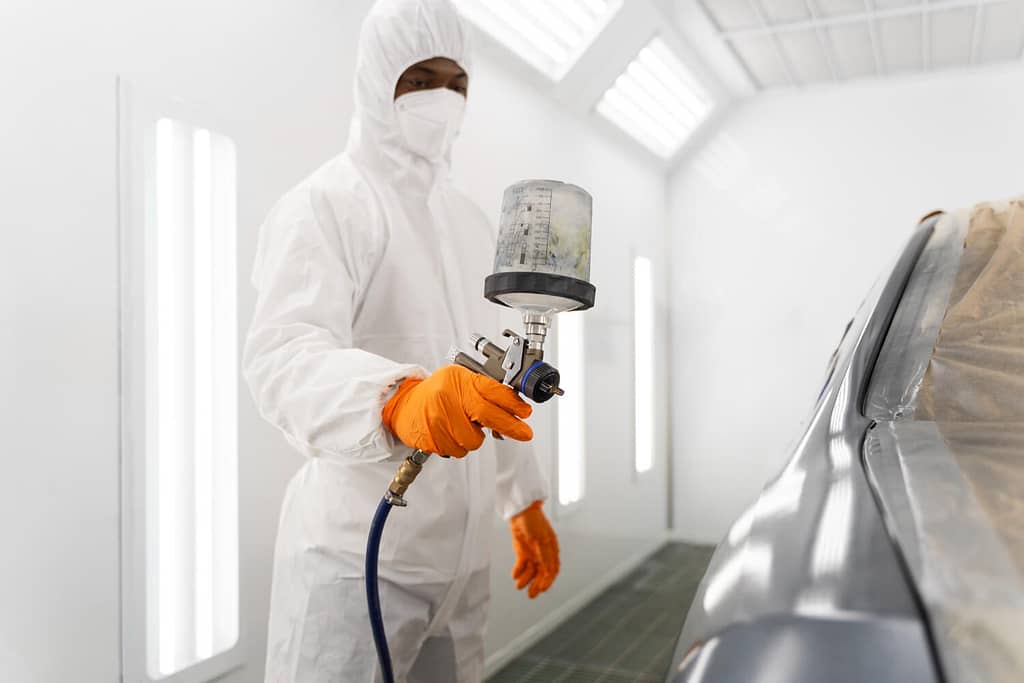

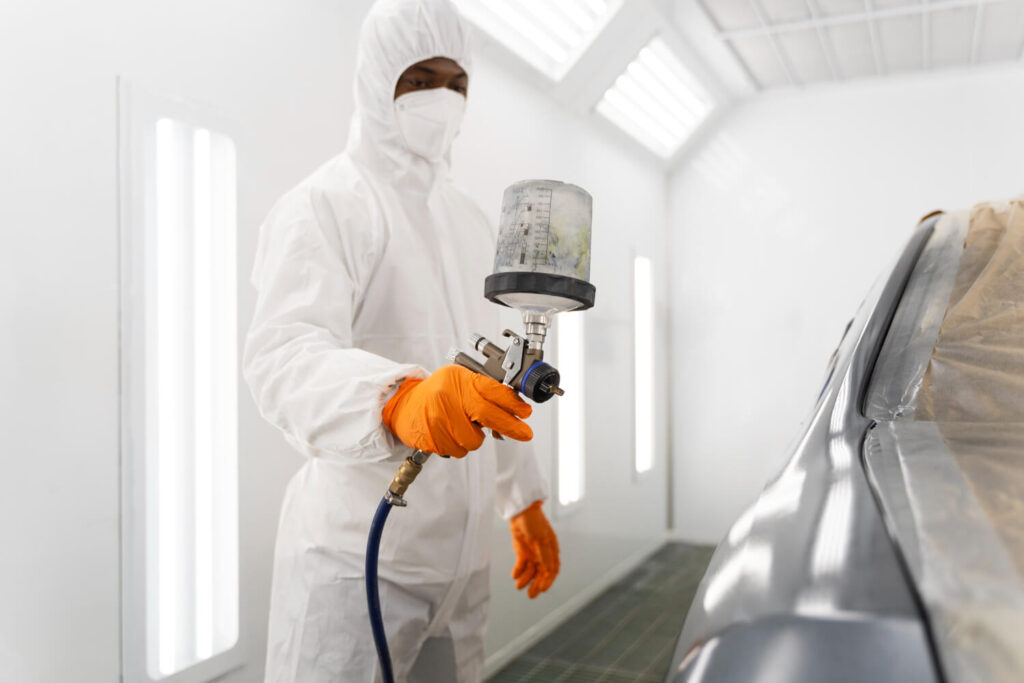

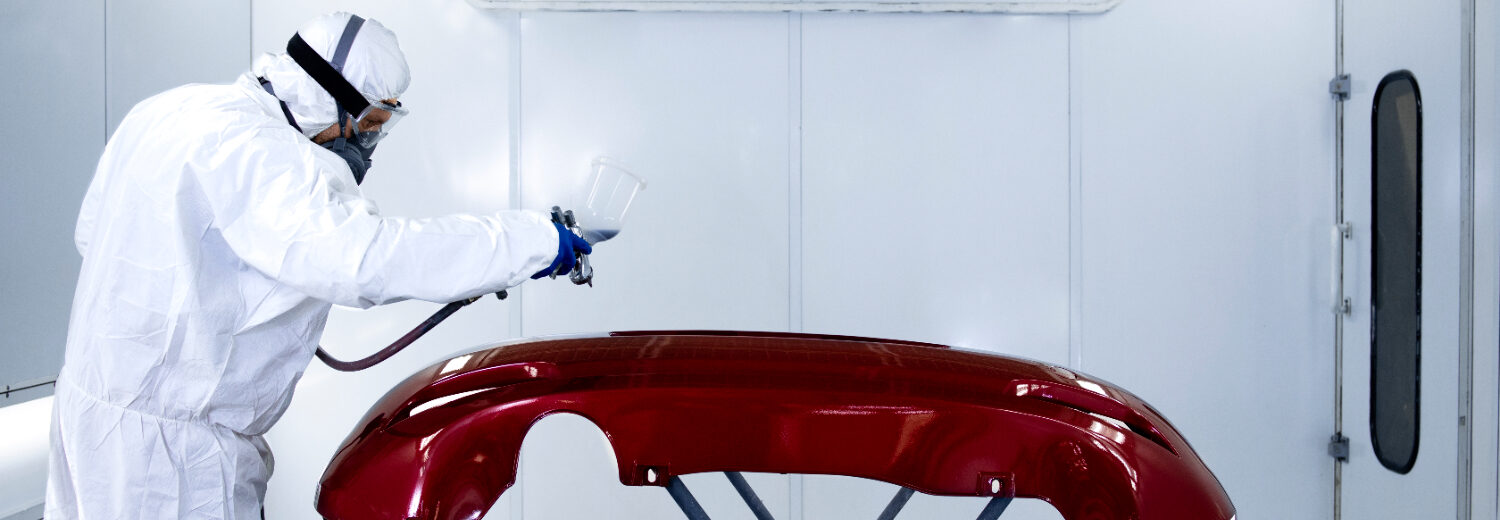

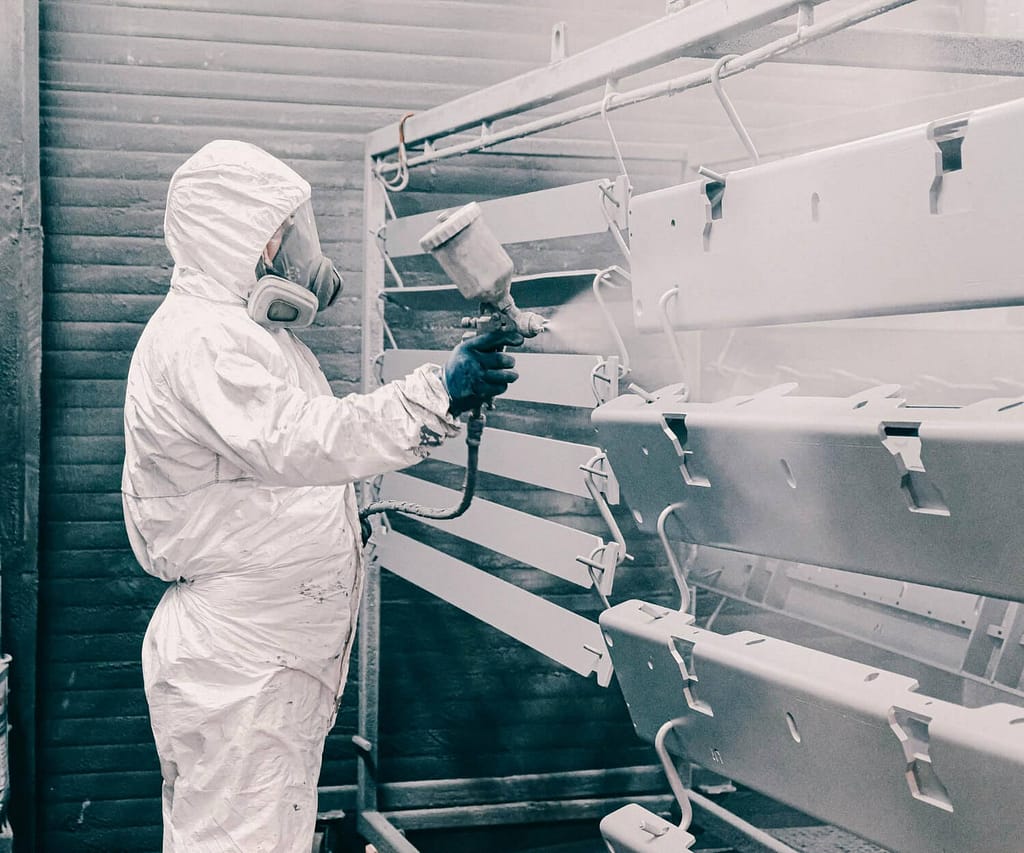

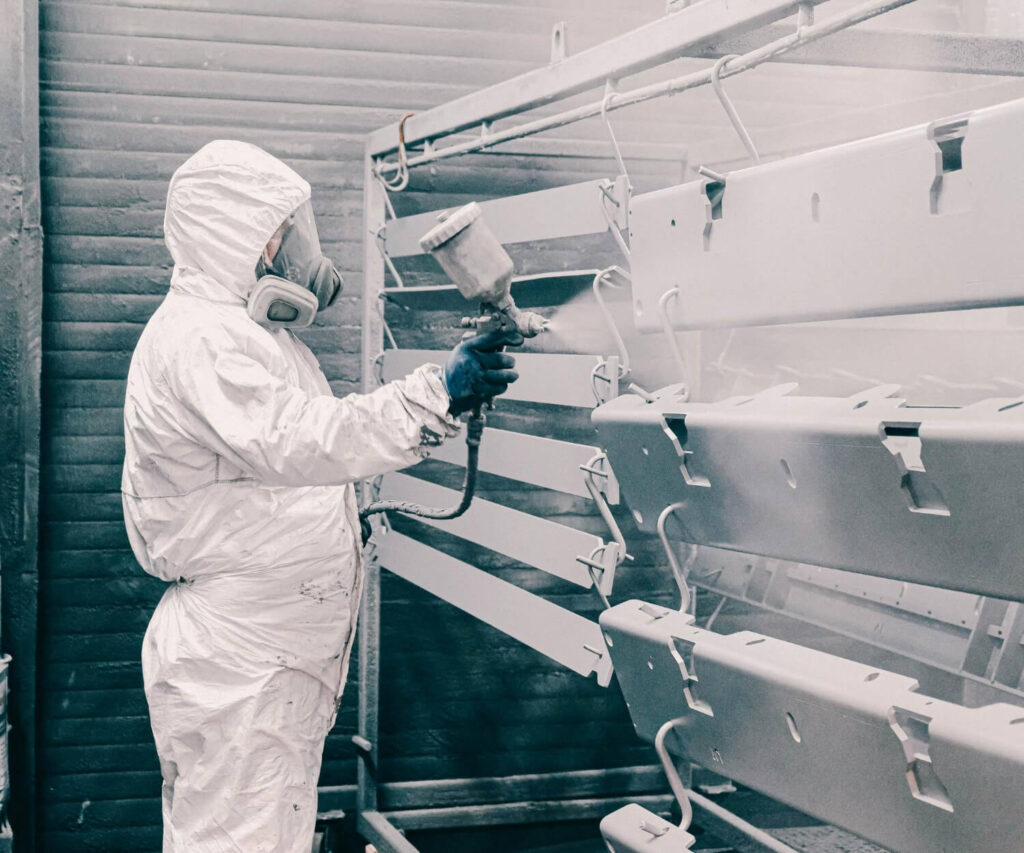

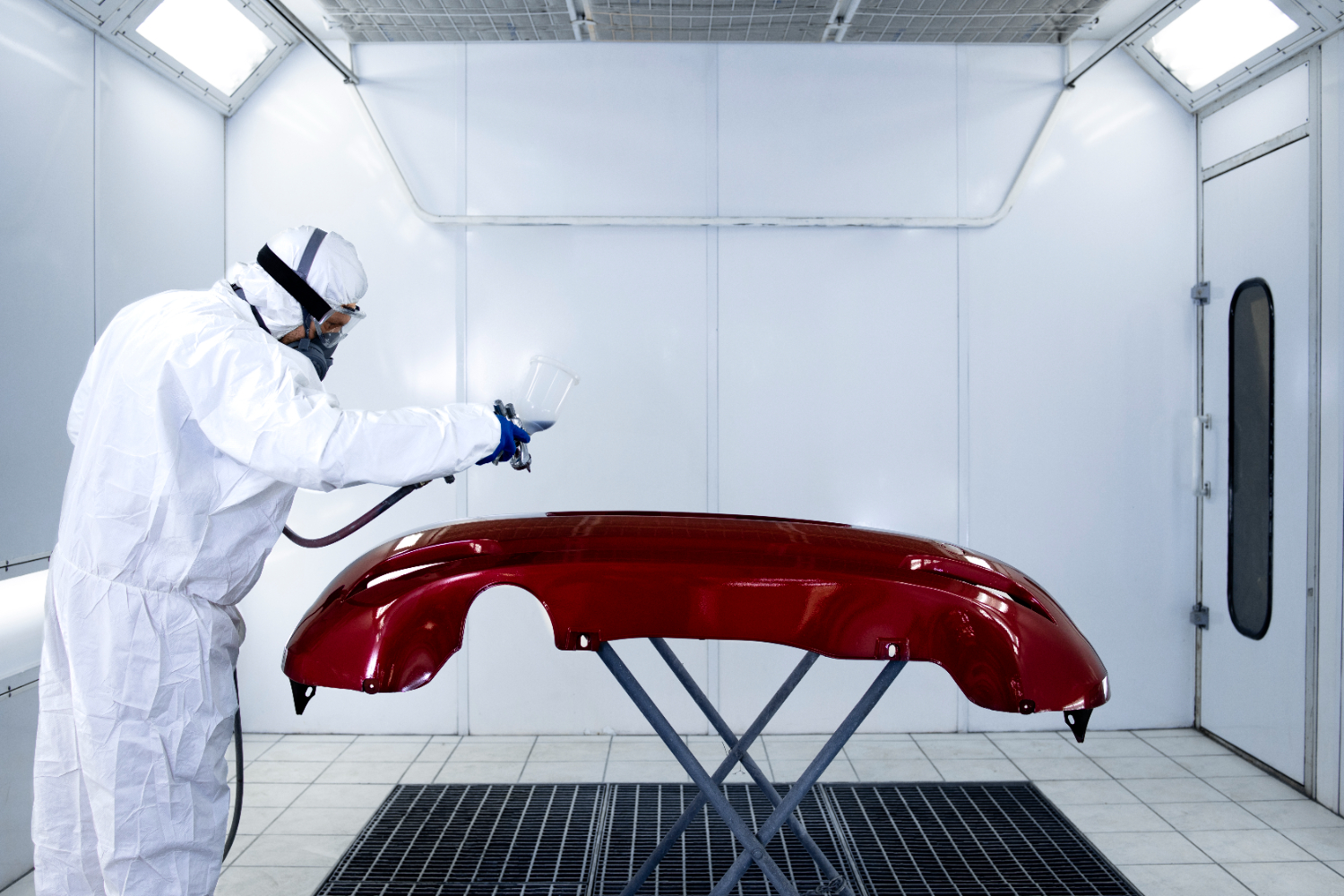

O Que é uma Cabine de Pintura?
Uma cabine de pintura é uma estrutura projetada para a aplicação controlada de tinta ou outros revestimentos em superfícies, com o objetivo de fornecer um ambiente seguro, eficiente e controlado, minimizando a dispersão de partículas e vapores no ambiente. Primeiramente, ela é equipada com sistemas de exaustão, ventilação e filtragem para remover partículas de tinta, vapores e outros contaminantes, garantindo a saúde dos trabalhadores e a qualidade da aplicação.
A principal função de uma cabine de pintura é garantir que a aplicação de tintas e revestimentos seja feita de forma eficiente, com o mínimo de desperdício e controle rigoroso sobre os contaminantes no ar. Portanto, a cabine filtra partículas e vapores, garantindo segurança no ambiente de trabalho e melhor qualidade no acabamento das superfícies pintadas.
Em resumo, a cabine de pintura é uma instalação especializada que oferece controle sobre o ambiente de pintura, minimizando a exposição a substâncias tóxicas, melhorando a qualidade da aplicação e aumentando a produtividade.
O Que é o Laudo Cabine de Pintura?
A inspeção técnica da cabine de pintura com exaustor e filtro de carbono plissado revelou que o sistema de exaustão está funcionando, mas com uma eficiência de remoção de vapores de 85%, abaixo do esperado. A vazão de ar também foi encontrada ligeiramente abaixo dos parâmetros recomendados, indicando possível obstrução que requer limpeza periódica. Os filtros de carbono plissado estavam saturados e necessitam de substituição imediata para garantir a eficácia na adsorção de poluentes.
Recomendações:
Realizar a limpeza do exaustor e tubulações para melhorar a vazão de ar.
Substituir os filtros de carbono plissado para restaurar a eficiência.
Instalar sensores de gases inflamáveis para maior segurança.
Portanto, essas ações são essenciais para otimizar o desempenho do sistema e garantir a segurança operacional.
Quais São os Tipos de Cabines de Pintura?
Existem diversos tipos de cabines de pintura, cada uma delas projetada para atender a necessidades específicas de aplicação, levando em consideração o tipo de superfície, o material a ser pintado e as exigências ambientais. Dessa forma, a escolha adequada da cabine influencia diretamente a qualidade do acabamento e a eficiência do processo. A seguir, apresentamos os tipos mais comuns de cabines de pintura, com suas características técnicas.
Tipo Fluxo Vertical: O ar circula verticalmente, ideal para peças grandes. Usada em indústrias automotivas e de móveis, garante a remoção eficaz de partículas de tinta.
Tipo Fluxo Horizontal: O ar circula horizontalmente, adequada para peças menores e fácil acesso lateral. Comum em pequenas e médias indústrias.
Com Recuperação de Solventes: Captura e reutiliza vapores de solventes, otimizando o uso e reduzindo o impacto ambiental, sendo ideal para processos com solventes.
Para Paredes e Estruturas Grandes: Projetada para pintar grandes superfícies como paredes ou peças de grande porte, com sistemas de ventilação em grande escala.
Alta Pressão (HVLP): Usa pistolas de baixa pressão para uma aplicação precisa e uniforme da tinta, comum em pintura automotiva e acabamentos finos.
Automática: Equipadas com sistemas robóticos para pintura automatizada, ideais para produções em larga escala, oferecendo maior precisão e produtividade.
Assim, cada tipo de cabine é desenvolvido para atender a necessidades específicas de produção e controle de qualidade, assegurando, simultaneamente, eficiência e segurança no processo de pintura.
O Que São Exaustores e Filtros de Carbono?
Exaustores e filtros de carbono são dispositivos essenciais em sistemas de ventilação e controle de qualidade do ar em ambientes industriais. Além disso, ambos são fundamentais para a segurança e eficiência da produção, especialmente em cabines de pintura, pois removem partículas e vapores críticos.
Por outro lado, exaustores são dispositivos que removem o ar viciado de um ambiente para o exterior, criando uma diferença de pressão para garantir a renovação do ar. Dessa forma, eles são essenciais para a remoção de partículas e gases, com seu desempenho sendo medido pela vazão e pressão do ar.
Os filtros de carbono adsorvem gases e vapores nocivos, como solventes e compostos químicos. O carvão ativado nos filtros captura poluentes, mas sua capacidade diminui com o tempo, exigindo substituição periódica para manter a eficiência.
Ambos os componentes trabalham juntos para garantir um ambiente de trabalho seguro e dentro dos padrões de qualidade do ar.
Laudo de Odores é Necessário nas Cabines?
Sim, o laudo de odores pode ser necessário em cabines de pintura, especialmente quando a cabine utiliza substâncias químicas como tintas, solventes ou outros produtos que liberam compostos orgânicos voláteis (COVs) durante o processo de aplicação. Primeiramente, é importante destacar que esses compostos podem causar desconforto, riscos à saúde e impactos ambientais, o que torna o controle de odores uma preocupação fundamental.
Como é Feito o Laudo de Odores em Cabine?
O laudo de odores em cabine de pintura é um procedimento técnico detalhado que, primordialmente, busca garantir que o ambiente de trabalho esteja livre de odores prejudiciais à saúde dos trabalhadores. Inicialmente, o processo começa com a identificação das substâncias químicas utilizadas na cabine, como tintas, solventes e aditivos, as quais podem liberar compostos voláteis capazes de causar odores.
Em seguida, realiza-se a medição da concentração desses odores, por meio de dispositivos específicos, como sensores de gases ou equipamentos olfatométricos, os quais quantificam a intensidade do odor presente no ar da cabine.
A análise também inclui uma verificação do sistema de exaustão e ventilação, que deve garantir a remoção eficaz dos vapores e odores. Além disso, o laudo considera as condições ambientais, como temperatura e umidade, que podem influenciar na dispersão de odores. Em alguns casos, realiza-se uma análise olfativa, onde profissionais treinados avaliam subjetivamente a intensidade do odor.
A equipe técnica compara os resultados das medições e observações com os limites permitidos pelas normas de saúde e ambientais. Se os odores ultrapassarem os níveis aceitáveis, o laudo pode sugerir ajustes na ventilação, filtros adicionais ou mudanças nos materiais. O objetivo é garantir um ambiente seguro e conforme com as regulamentações, protegendo a saúde dos trabalhadores.
Qual Importância do Laudo de Pintura?
O laudo técnico de cabine de pintura é um documento que avalia a conformidade da cabine com normas de segurança, saúde e meio ambiente. Ele verifica a eficiência do sistema de ventilação e exaustão, garantindo a remoção segura de vapores tóxicos e a qualidade do ar. O laudo também avalia o controle de COVs e a segurança da cabine contra riscos de incêndio ou explosão. Além disso, realiza uma inspeção dos equipamentos e sugere melhorias para garantir a eficiência operacional e a proteção dos trabalhadores.
O laudo, além disso, realiza uma inspeção dos equipamentos da cabine, como ventiladores e motores, e, consequentemente, recomenda ações corretivas ou de manutenção preventiva. Dessa maneira, assegura a longevidade dos equipamentos e a eficiência do processo de pintura, evitando, assim, falhas que possam prejudicar a operação.
Laudo Cabine de Pintura
Escopo dos Serviços:
Verificação e Inspeções pertinentes:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM CABINE DE PINTURA COM EXAUSTOR E FILTRO DE CARBONO PLISSADO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
OBJETIVO
Executar inspeção técnica em cabine de pintura com sistema de exaustão e filtro de carbono plissado, a fim de avaliar a conformidade com as normas técnicas e regulamentações vigentes. Elaborar relatório técnico detalhado e emitir a Anotação de Responsabilidade Técnica (ART).
ABRANGÊNCIA
Uma inspeção será realizada na cabine de pintura, incluindo:
Avaliação estrutural da cabine e seus componentes.
Verificação do funcionamento do sistema de exaustão.
Inspeção do estado e eficiência dos filtros de carbono plissado.
Análise da conformidade com normas ambientais e de segurança.
Identificação de possíveis não conformidades e recomendações de melhorias.
METODOLOGIA
A inspeção será realizada por profissional qualificado, seguindo os seguintes procedimentos:
Levantamento de dados iniciais da instalação.
Inspeção visual e medição de parâmetros operacionais.
Análise da eficiência do sistema de filtragem.
Registro fotográfico das condições encontradas.
Elaboração do relatório técnico contendo as observações e recomendações.
Emissão da ART, garantindo a responsabilidade técnica sobre os serviços realizados.
CRITÉRIOS TÉCNICOS E NORMAS APLICÁVEIS
A inspeção seguirá os requisitos das seguintes normas e regulamentações:
Normas regulamentadoras do Ministério do Trabalho (NR-9, NR-12, NR-15 e NR-17).
Normas da ABNT aplicáveis a sistemas de exaustão e filtragem de poluentes.
Resoluções do CONAMA e legislação ambiental vigente.
Normas de segurança ocupacional e boas práticas do setor.
PRODUTOS FINAIS
Relatório técnico com descrição detalhada da inspeção.
Registro fotográfico das condições da cabine de pintura.
Recomendações para correção de eventuais não conformidades.
Emissão da ART com a responsabilidade técnica do serviço executado.
PRAZO PARA EXECUÇÃO
O cronograma será definido de acordo com a complexidade do serviço e as condições identificadas durante a inspeção. O prazo para entrega do relatório técnico e da ART será acordado com o contratante, levando em conta o tempo necessário para a análise técnica e elaboração detalhada do documento final.
RESPONSABILIDADES
A execução da inspeção e elaboração do relatório técnico será de responsabilidade de um profissional habilitado, devidamente registrado no conselho de classe competente.
CONSIDERAÇÕES FINAIS
O serviço será realizado conforme as boas práticas do setor, garantindo a confiabilidade dos resultados apresentados e a segurança operacional da cabine de pintura.
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da ART (Anotação de Responsabilidade Técnica) e/ou CRT (Certificação de Responsabilidade Técnica).
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
Executar inspeção técnica em cabine de pintura com sistema de exaustão e filtro de carbono plissado, a fim de avaliar a conformidade com as normas técnicas e regulamentações vigentes. Elaborar relatório técnico detalhado e emitir a Anotação de Responsabilidade Técnica (ART).
ABRANGÊNCIA
A inspeção será realizada na cabine de pintura, incluindo:
Avaliação estrutural da cabine e seus componentes.
Verificação do funcionamento do sistema de exaustão.
Inspeção do estado e eficiência dos filtros de carbono plissado.
Análise da conformidade com normas ambientais e de segurança.
Identificação de possíveis não conformidades e recomendações de melhorias.
METODOLOGIA
A inspeção será conduzida por profissional qualificado, seguindo os seguintes procedimentos:
Levantamento de dados iniciais da instalação.
Inspeção visual e medição de parâmetros operacionais.
Análise da eficiência do sistema de filtragem.
Registro fotográfico das condições encontradas.
Elaboração do relatório técnico contendo as observações e recomendações.
Emissão da ART, garantindo a responsabilidade técnica sobre os serviços realizados.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA
Para garantir a eficiência do sistema de exaustão e filtragem, bem como a segurança do ambiente de trabalho, serão realizados os seguintes testes e ensaios:
Medição da vazão do ar: Avaliação da capacidade do sistema de exaustão em manter a pressão negativa adequada dentro da cabine de pintura.
Teste de eficiência do filtro de carbono plissado: Verificação da capacidade de retenção de contaminantes e compação com os padrões recomendados.
Análise de concentração de compostos orgânicos voláteis (COVs): Mede os níveis de emissão para avaliação do impacto ambiental e conformidade com regulamentação vigente.
Níveis de ruído operacional: Avaliação da exposição ocupacional ao ruído conforme normas de segurança.
Teste de integridade estrutural: Inspeção da cabine para detectar eventuais falhas mecânicas ou vazamentos que possam comprometer o desempenho.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julguem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos não que disponham de Legislações pertinentes.
Laudo Cabine de Pintura
Laudo Cabine de Pintura
Referências Normativas quando para o caso dos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 10 – Segurança nas Instalações e Serviços com Eletricidade;
NR 20 – Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis;
NBR 5419-1 – Proteção contra descargas atmosféricas – Parte 1: Princípios gerais;
NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
NBR 10898 – Sistema de iluminação de emergência;
NBR ISO/CIE 8995-1 – Iluminação de ambientes de trabalho – Parte 1: Interior
NBR ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente às exigências do MTE (Ministério do Trabalho e Emprego) quando se trata de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Cabine de Pintura
Laudo Cabine de Pintura
Validade das Inspeções: ANUAL, exceto se ocorrerem quaisquer das seguintes situações:
a) alteração nos procedimentos, específicas, condições ou operações de trabalho;
b) evento que indique a necessidade de nova inspeção;
d) mudança de empresa;
e) troca de máquina ou equipamento.
Será Laudo Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho emitido com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Cabine de Pintura
Laudo de Cabine de Pintura
Cabe a Contratante fornecer quando para o caso:
Fornecer os meios, Projetos recentes em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, modelo de potência, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais de 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção Técnica.
NÃO incluídos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Valor Consultar)
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Verificação do Projeto da Cabine de Pintura, com relação à área interna;
Avaliação para Instalação da Cabine de Pintura para Elaboração do Relatório Técnico;
Utilização prevista para a máquina ou equipamento;
Indicação das medidas de segurança;
Dimensionamento dos itens de segurança;
Proteção respiratória;
Instruções para utilização segura da máquina ou equipamento;
Procedimentos Ocupacionais;
Periodicidade e instruções quanto às inspeções e manutenção;
Procedimentos para serem adotados em situações de emergência;
Condições de segurança do equipamento;
Levantamento das características técnicas e avaliação;
Levantamento operacional;
Funcionamento da cabine;
Componentes estruturais;
Componentes elétricos;
Componentes de filtragem;
Trincos antipânicos;
Trocador de calor;
Verificação de desempenho, adequação e funcionamento do Sistema de Segurança Redução de riscos, eficiência dos sistemas instalados;
Laudo de Cabine de Pintura
Saiba Mais: Laudo de Cabine de Pintura
Escopo
Esta Norma estabelece o procedimento de inspeção qualitativa e quantitativa de recipientes fechados, como latas, baldes, tambores, frascos, caixas e sacos de papel ou de plástico, contendo produtos para serviços de pintura industrial.
Termos e definições
Para os efeitos deste documento, aplicam-se os seguintes termos e definições.
lote de fornecimento recipientes de um só tipo, capacidade e conteúdo, entregues em uma determinada data e pertencentes a uma mesma batelada de fabricação
inspeção de recebimento verificação da existência de defeitos e sua incidência no lote de fornecimento, para aceitação ou rejeição
amostragem simples amostragem efetuada de uma só vez e de forma definitiva para a inspeção de recebimento
amostragem dupla
amostragem para inspeção de recebimento efetuada em duas etapas, podendo o lote de fornecimento ser submetido à segunda amostragem, de acordo com o resultado da inspeção realizada na primeira amostragem
Requisitos gerais
A amostragem do lote de fornecimento, baseada na ABNT NBR 5426, deve ser executada conforme indicado na Tabela A 1, Anexo A
Para efeito de inspeção, os defeitos a serem considerados são os seguintes: conteúdo insuficiente ou excessivo, fechamento imperfeito, vazamento, amassamento, rasgos, cortes, mau estado de conversação, falta ou insegurança de alça, identificação deficiente, estufamento e lacre violado.
F: ABNT NBR 15442
