Qual Objetivo do Laudo Andaime Multidirecional?
O objetivo do laudo de andaime multidirecional é avaliar, de forma técnica e detalhada, as condições de segurança e funcionalidade do andaime multidirecional utilizado em obras ou projetos de construção civil. Este laudo tem como finalidade garantir que o andaime esteja em conformidade com as normas técnicas e regulamentações de segurança, minimizando os riscos para os trabalhadores e garantindo a estabilidade e a resistência da estrutura.
Especificamente, os principais objetivos do laudo incluem:
Verificação de Conformidade com as normas e especificações técnicas.
Avaliação da Estrutura do andaime, incluindo componentes e possíveis danos.
Realização de Testes e Ensaios de carga e resistência.
Garantia de Estabilidade e Segurança, incluindo medidas de proteção contra quedas.
Elaboração de Relatório Técnico com os resultados da inspeção e recomendações.
Emissão da ART (Anotação de Responsabilidade Técnica), formalizando a responsabilidade pela inspeção.
Esse laudo é fundamental para assegurar que o andaime utilizado está apto para garantir a segurança dos trabalhadores, a conformidade com as normas e a integridade da obra.
O Que é Andaime Multidirecional?
O andaime multidirecional é um sistema flexível e adaptável, composto por tubos e acessórios que permitem ajustes verticais e horizontais. Ele é ideal para obras de grande porte, oferecendo maior estabilidade e segurança em terrenos irregulares ou em estruturas complexas. Dessa forma, sua montagem rápida e a capacidade de adaptação a diferentes alturas e configurações fazem dele uma solução eficiente e segura, atendendo às exigências de normas rigorosas de segurança.
Qual a Diferença Entre Andaime Tubo Roll e Andaime Multidirecional?
A principal diferença entre o andaime tubo roll e o andaime multidirecional reside no sistema de montagem e na flexibilidade de aplicação de cada um. Primeiramente, o andaime tubo roll é caracterizado por sua estrutura simplificada e fácil montagem, ideal para trabalhos de menor complexidade. Por outro lado, o andaime multidirecional oferece maior versatilidade, adaptando-se a diferentes configurações e necessidades da obra. Diante disso, vejamos em detalhes as principais diferenças entre eles:
Andaime Multidirecional:
É um sistema de andaime onde os tubos são conectados em um nó central (roseta), que permite conexões em várias direções com trava de cunha. Esse sistema é super versátil e pode usar tubos com diferentes espessuras e bitolas, conforme o fabricante. Fabricam-se de aço galvanizado, alumínio, entre outros materiais.
Andaime Tubo Roll:
Geralmente é o nome comercial que algumas marcas usam para um andaime de encaixe rápido, que pode ou não ser multidirecional. Muitas vezes, os profissionais associam o termo “tubo roll” a andaimes móveis com rodízios e encaixes simples, utilizados principalmente em serviços leves ou internos, como pintura, elétrica e manutenção predial leve.

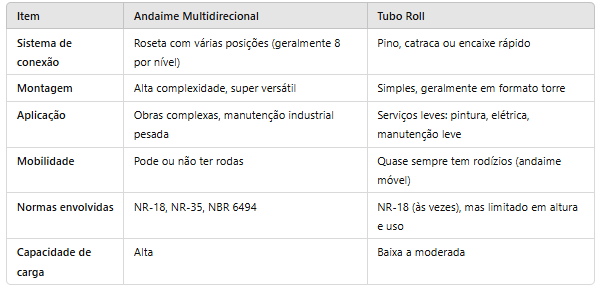

Segue tabela comparativa dos tipos:
Quais Tipos de Acessórios?
Os acessórios do andaime multidirecional desempenham um papel crucial, pois garantem não apenas a segurança, mas também a funcionalidade e a estabilidade do sistema. Além disso, eles possibilitam ajustes precisos, fixações adequadas, proteção reforçada e conformidade com as exigências de segurança. Diante disso, os principais tipos de acessórios utilizados incluem:
Clamps (Presilhas ou Conectores): Usados para conectar os tubos em várias direções, permitindo a montagem modular.
Plataformas de Trabalho: Superfície de apoio para trabalhadores, podem ser de madeira, metal ou alumínio.
Rodas: Permitem a mobilidade do andaime, com opções de rodas com e sem trava.
Escadas: Oferecem acesso seguro ao andaime, podendo ser verticais ou inclinadas.
Guarda-corpos e Parapeitos: Protegem contra quedas, oferecendo segurança ao trabalhador.
Travessas: Conectam as barras do andaime, garantindo sua rigidez e estabilidade.
Plataformas de Proteção: Protegem contra quedas de objetos e intempéries.
Bocas de Aterramento: Usadas para ancorar o andaime ao solo, aumentando sua estabilidade.
Conectores de Ancoragem: Fixam o andaime nas superfícies, garantindo maior segurança.
Protetores de Tubos: Previnem o desgaste e a corrosão dos tubos.
Cones de Proteção: Evitam lesões devido a pontas expostas nos tubos.
Esses acessórios são fundamentais para aumentar a segurança, a funcionalidade e a estabilidade do sistema de andaime multidirecional, além de garantir que ele atenda às normas de segurança e conformidade exigidas pelas regulamentações.
Por que Deve Ser Realizado o Laudo Andaime Multidirecional?
O laudo de andaime multidirecional é, antes de tudo, essencial para garantir a segurança dos trabalhadores, assegurando que a estrutura esteja em condições adequadas e, assim, prevenindo acidentes. Além disso, ele atesta a conformidade com normas legais e regulamentações, evitando, portanto, problemas jurídicos e multas.
Ao verificar a qualidade e confiabilidade do sistema, o laudo proporciona maior segurança à equipe e aos responsáveis pela obra. Do mesmo modo, identifica falhas estruturais, possibilitando correções antecipadas antes que danos ou acidentes ocorram. Ademais, formaliza a responsabilidade técnica do profissional, contribuindo para a eficiência operacional e prevenindo custos adicionais com ajustes futuros.
Outro aspecto relevante é que o laudo também funciona como documentação essencial para auditorias e fiscalizações. Em síntese, ele é indispensável para garantir segurança, conformidade, eficiência e a prevenção de acidentes ao longo da execução da obra.
Qual importância do Laudo Andaime Multidirecional?
A importância do laudo de andaime multidirecional reside, sobretudo, em garantir a segurança e a conformidade do sistema de andaime utilizado em obras, prevenindo, assim, acidentes e danos. Além disso, esse laudo é essencial para:
Garantir a Segurança: O laudo verifica as condições de estabilidade do andaime, evitando riscos de colapsos e quedas, protegendo os trabalhadores no local da obra.
Atender às Normas Técnicas: O laudo assegura que o andaime está de acordo com as normas e regulamentações vigentes (como ABNT, NR 18, NR 35), garantindo que a obra esteja em conformidade com as exigências legais.
Avaliação Técnica: O laudo realiza uma avaliação técnica detalhada da estrutura do andaime, identificando possíveis falhas ou desgaste, e proporcionando recomendações para melhorias ou reparos.
Responsabilidade Técnica: O laudo formaliza a responsabilidade do profissional responsável pela inspeção, garantindo que ele ateste as condições de segurança de forma legal e técnica (através da ART – Anotação de Responsabilidade Técnica).
Prevenção de Acidentes: Com a verificação e a emissão de recomendações, o laudo ajuda a prevenir acidentes, proporcionando um ambiente de trabalho mais seguro para os operários.
Aperfeiçoamento das Condições de Trabalho: O laudo também pode indicar melhorias nas condições de trabalho, tornando a obra mais eficiente e protegendo os colaboradores.
Em resumo, o laudo é crucial para assegurar que o andaime multidirecional esteja em condições seguras de uso, atenda aos requisitos legais e minimize os riscos de acidentes durante a execução do trabalho em altura.
Quando Deve Ser Realizado Esse Laudo?
A inspeção de andaime multidirecional deve ser realizada em diferentes momentos ao longo do seu ciclo de vida, desde a instalação até a desmontagem. Nesse sentido, é fundamental garantir que a estrutura permaneça segura e em conformidade com as normas vigentes.
Dessa forma, os principais momentos em que devem realizar a inspeção do andaime multidirecional incluem:
Antes da Montagem: Verificar as condições dos materiais e componentes.
Durante a Montagem: Garantir a montagem correta e a conformidade com o projeto.
Antes do Uso: Inspecionar a estabilidade e segurança do andaime pronto para uso.
Durante o Uso: Realizar inspeções diárias ou semanais para monitorar desgaste e segurança.
Após Alterações: Verificar sempre que o andaime for modificado.
Após Condições Adversas: Inspecionar após eventos climáticos extremos.
Antes da Desmontagem: Checar a integridade antes de desmontar.
Sempre que Houver Problemas: Inspecionar ao sinal de danos ou falhas.
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo Andaime Multidirecional
Escopo Normativo do Serviço:
EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA EM ANDAIMES MULTIDIRECIONAL COM OU SEM ACESSÓRIOS, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
OBJETIVO
Este escopo técnico normativo tem como objetivo estabelecer as diretrizes para a execução de inspeção técnica, realização de testes, ensaios e avaliação quantitativa em andaimes multidirecionais, com ou sem acessórios. Além disso, inclui a elaboração do relatório técnico e a emissão da Anotação de Responsabilidade Técnica (ART) referente aos serviços realizados.
AMBITO DE APLICAÇÃO
A inspeção e avaliação serão realizadas em andaimes multidirecionais em obras de construção civil, conforme as exigências das normas regulamentadoras e específicas para a segurança do trabalho, conforme a legislação vigente.
REFERÊNCIAS NORMATIVAS
As atividades descritas neste escopo deverão ser realizadas conforme as seguintes normas e regulamentos:
ABNT NBR 6494/1994 – Andaimes – Classificação, Terminologia, Requisitos e Métodos de Ensaio.
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção.
NR 35 – Trabalho em Altura.
NR 6 – Equipamentos de Proteção Individual – EPI.
Normas Técnicas Internacionais (ISO, IEC, etc.), conforme aplicável.
PROCEDIMENTOS E ETAPAS
Inspeção Técnica Inicial
Objetivo: Verificar as condições do andaime multidirecional antes de sua utilização, para garantir que atende aos requisitos de segurança e funcionalidade.
Procedimentos:
Inspeção visual e detalhada de todas as partes do andaime, incluindo componentes estruturais (barras, conexões, plataformas e escadas), verificando a conformidade com o projeto e as especificações técnicas;
Identificação de defeitos visíveis como corrosão, deformações, soldas comprometidas, e desgaste de componentes;
Verificação da estabilidade do andaime, tanto em termos de ancoragem quanto da base;
Avaliação dos acessórios adicionais (de segurança, ferramentas, proteções) se presentes.
Realização de Testes e Ensaios
Objetivo: Confirmar a resistência, estabilidade e segurança do andaime multidirecional por meio de ensaios práticos.
Procedimentos:
Teste de carga: Realizar ensaio de carga conforme a NBR 6494, aplicando a carga mínima especificada para garantir que o andaime suporte o peso sem deformações;
Teste de estabilidade: Verificação da estabilidade do conjunto com a carga, avaliando a resistência a movimentos laterais e a possibilidade de instabilidade;
Teste de resistência dos materiais e componentes, se necessário, utilizando técnicas específicas como ensaio de tração, compressão, ou outros métodos recomendados pela norma;
Teste de funcionalidade dos acessórios (se houver), como corrimãos, plataformas de trabalho, guarda-corpos, e escadas.
Avaliação Quantitativa
Objetivo: Avaliar quantitativamente a capacidade do andaime multidirecional em relação às suas especificações técnicas.
Procedimentos:
Medição das dimensões dos componentes do andaime (comprimento, largura, altura e distância entre os suportes) para garantir a conformidade com o projeto e as normas;
Contagem e verificação da quantidade de materiais utilizados, comparando com as quantidades previstas no projeto;
Verificação da distribuição de carga conforme o projeto estrutural;
Avaliação da adequação do andaime para os serviços a serem executados, considerando as condições específicas do ambiente (como vento, temperatura e tipo de obra).
Elaboração do Relatório Técnico
Objetivo: Documentar os resultados da inspeção técnica, testes e ensaios realizados.
Procedimentos:
Descrição detalhada dos procedimentos realizados durante a inspeção;
Relato das condições encontradas, incluindo qualquer não conformidade com as normas ou falhas identificadas;
Registro dos resultados dos testes e ensaios, incluindo dados quantitativos e gráficos se necessário;
Análise das condições de segurança do andaime, considerando os requisitos legais e normativos;
Recomendação de correções ou ações preventivas, se necessário.
Emissão da ART (Anotação de Responsabilidade Técnica)
Objetivo: Formalizar a responsabilidade técnica pelo serviço realizado.
Procedimentos:
A emissão da ART será feita com base na verificação e aprovação das condições do andaime, após a conclusão das atividades de inspeção, testes e avaliação quantitativa.
A ART deverá ser registrada junto ao Conselho Regional de Engenharia e Agronomia (CREA), conforme exigido pela legislação vigente, e deverá conter todas as informações sobre a empresa executante, o profissional responsável, o escopo dos serviços e as conclusões técnicas.
CRONOGRAMA
Duração da Inspeção: Aproximadamente [inserir número de dias] dias, dependendo da quantidade e complexidade dos andaimes a serem avaliados.
Prazo para Entrega do Relatório Técnico e Emissão da ART: O relatório técnico será entregue no prazo de [inserir número de dias] dias após a conclusão da inspeção e ensaios.
REQUISITOS DE QUALIFICAÇÃO
Os profissionais responsáveis pela inspeção, testes, ensaios e elaboração do relatório técnico devem possuir formação em Engenharia Civil ou área correlata, com experiência específica na área de segurança de andaimes e em conformidade com a regulamentação vigente.
EQUIPAMENTOS E MATERIAIS
Equipamentos de medição (régua de precisão, paquímetro, micrômetro, etc.).
Equipamentos de segurança para o trabalho em altura (cinto de segurança, capacetes, entre outros).
Ferramentas específicas para testes de carga e estabilidade.
Software de relatório técnico (se necessário).
CONSIDERAÇÕES FINAIS
Este escopo técnico normativo visa garantir que as inspeções e avaliações realizadas sejam de alta qualidade, seguras e em conformidade com todas as normas técnicas e legais. O cumprimento rigoroso das etapas descritas assegura a integridade dos andaimes e a segurança dos trabalhadores envolvidos nas atividades de construção.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Andaime Multidirecional
Laudo Andaime Multidirecional
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 06 – Equipamento de Proteção Individual – EPI;
NR 17 – Ergonomia;
NR 18 – Segurança e Saúde no Trabalho na Indústria da Construção;
NR 35 – Trabalho em Altura;
ABNT NBR 6494 – Segurança nos Andaimes;
ABNT NBR 14229 – Alumínio e suas ligas — Perfis, tubos, barras e vergalhões extrudados sólidos, semitubulares ou tubulares para fins estruturais — Requisitos;
ABNT NBR 16325-1 – Proteção contra quedas de altura – Dispositivos de ancoragem tipos A, B e D
ABNT NBR 16489 – Sistemas e equipamentos de proteção individual para trabalhos em altura – Recomendações e orientações para seleção, uso e manutenção
ABNT NBR 16710-2 – Resgate Técnico Industrial em Altura e/ou em Espaço Confinado – Parte 2: Requisitos para provedores de Treinamento e Instrutores para qualificação Profissional
ABNT NBR 8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios;
NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Andaime Multidirecional
Laudo Andaime Multidirecional
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Andaime Multidirecional
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 02: Se for realizar TESTE DE SOLDA E SISTEMA DE LÍQUIDO PENETRANTE no equipamento e nas peças que contenham pontos de solda cabe a Contratante:
a) Os pontos que contém solda no decorrer da peça (Inclusive se tiver braço articulado, apoio de cesto acoplado, Cordão de Solda pequena na Lança, Solda na Torre e Tintas sobre parafusos) deverão estar devidamente decapados (Remoção de qualquer incrustação da superfície metalizada).
Não deixar nenhum tipo de resíduos tais como tintas, graxas, gorduras, óleos, vernizes, colas ou qualquer tipo de sujidades ou resíduos que possam atrapalhar as análises do líquido penetrante;
b) Cabe à Contratante passar o produto STRIPTIZI (Removedor de Tintas em Soldas) em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
c) Se tiver Lanças automáticas ou lança manual, limpar (decapar) solda da frente;
d) Os pisos onde serão avaliados os equipamentos deverão estar cobertos em virtude dos respingos do líquido penetrante;
e) Deverá ter à disposição ponto de energia, mangueira com água, estopas ou panos.
f) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Passo 03 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c) Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Laudo Andaime Multidirecional
Saiba Mais: Laudo Andaime Multidirecional:
Condições específicas
4.1 Cabos de sustentação dos andaimes suspensos
4.1.1 Os cabos de aço devem ter sua carga de ruptura igual a no mínimo cinco vezes a carga máxima utilizada.
4.1.2 Sempre que o cabo de aço de sustentação tiver contato com uma aresta, este deve ser convenientemente protegido contra o atrito e garantir um raio mínimo de curvatura de oito vezes o diámetro, através de um dispo sitivo fixado firmemente à estrutura. 4.1.3 Os cabos de aço de sustentação devem ser de alma de fibra (AF) o construção 6 x 19, torção regular à direita, galvanizados e resistência à tração dos fios entre 1600 MPa e 1800 MPa (PS). O diâmetro minimo dos cabos de aço para andaimes leves é de 7,95 mm, com carga minima de ruptura igual a 34,8 kN e 9,5 mm para os andaimes pesados, com carga mínima de ruptura igual a 49,8 KN.
4.1.4 Os cabos de sustentação devem ser inspecionados antes da montagem, e periodicamente quando em uso, e não devem apresentar qualquer um dos seguintes defeitos:
a) oxidação do cabo, comprometendo a sua resistência;
b) ruptura de fios em número acima de um a cada passo do cabo:
c) deformações permanentes, tais como dobras, esmagamentos, pernas salientes, etc
-diminuição do diámetro nominal do cabo em mais de 10%
– desgaste por abrasão dos fios externos em mais de 30%.
Note: Passo é a distância em que a pema da uma volta completa em torno da alma do cabo.
4.1.5 Na fixação, todos os laços devem ser providos de sapatihas adequadas ao diametro do cabo, e presos com grampos ou soquetes chumbadores. Na utilização com grampos, deve ser considerada redução de 20% na carga admissível do cabo. Os grampos devem ser do tipo Crosby, pesados, e de acordo com a Figura. A quantidade de grampos e o seu espaçamento devem ser de acordo com as tabelas dos fabricantes, devendo ser usados pelo menos três grampos em cada fixação – m a
4.1.6 Os cabos de aço e os acessórios utilizados devem obedecer as normas brasileiras.
F: NBR 6494

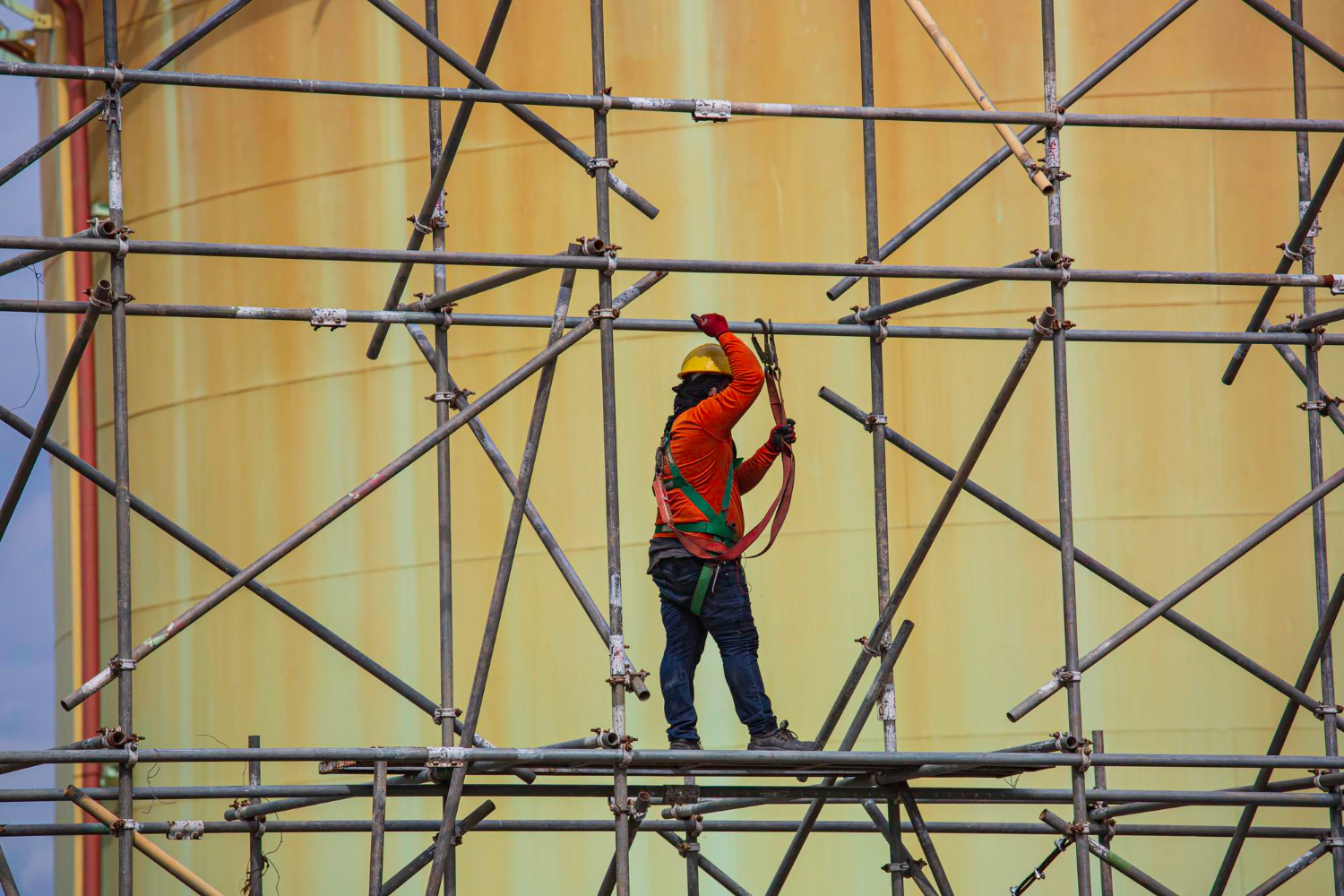

01 – URL FOTO: Licensor’s author: Freepik
02 – URL FOTO: Licensor’s author: freestockcenter – Freepik.com
03 – URL FOTO: Licensor’s author: noomcpk – Freepik.com
Laudo Andaime Multidirecional: Consulte-nos.
