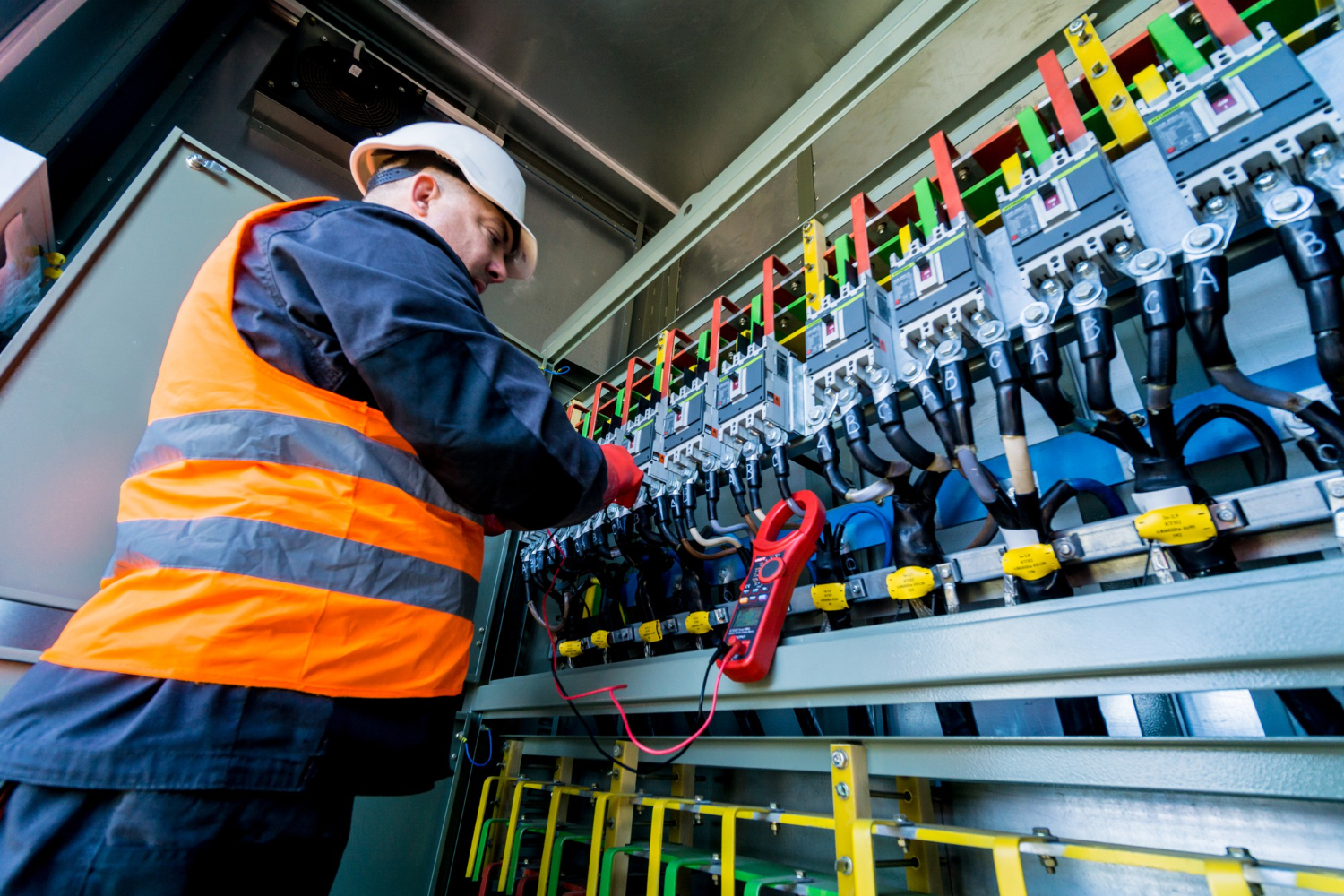

Nome Técnico: CURSO APRIMORAMENTO NOÇÕES BÁSICAS NFPA 70 – CÓDIGO ELÉTRICO NACIONAL (NEC)
Referência: 9620
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Qual objetivo do Curso NFPA 70?
O objetivo principal do Curso NFPA 70 é capacitar o profissional para interpretar, aplicar e fiscalizar as diretrizes do NFPA 70 – também conhecido como National Electrical Code (NEC) que estabelece os mínimos requisitos técnicos de segurança para instalações elétricas nos Estados Unidos e em diversos países que o adotam como referência.
Durante o Curso NFPA 70, o participante desenvolve competências para:
Identificar e classificar sistemas elétricos conforme a aplicação (residencial, comercial, industrial, crítica);
Aplicar corretamente os artigos do NEC em projetos, instalações, ampliações, inspeções e manutenções;
Prevenir riscos de incêndio, choques, falhas operacionais e incompatibilidades técnicas, sendo assim, por meio do cumprimento normativo preciso.
Quais são os principais métodos e materiais de fiação elétrica?
A NFPA 70 define métodos e materiais de fiação com base em critérios como tipo de instalação, exposição a agentes agressivos e requisitos de proteção. Sendo assim, os principais métodos e suas aplicações:
| Tipo / Método | Descrição Técnica | Aplicações |
|---|---|---|
| NM / NMC | Cabo não metálico com isolação termoplástica | Residências e ambientes secos |
| MC (Metal-Clad) | Cabo com armadura metálica | Indústrias e ambientes expostos |
| TC (Tray Cable) | Cabo robusto para bandejamento | Controle e instrumentação industrial |
| UF | Cabo subterrâneo resistente à umidade | Ramais residenciais enterrados |
| THHN/THWN em eletroduto | Condutores isolados para uso geral | Ambientes comerciais e industriais |
| MI (Mineral-Insulated) | Cabo com isolação mineral e revestimento metálico | Locais com alta temperatura e emergência |
| RMC (Conduíte Metálico) | Tubo rígido metálico para alta proteção | Subterrâneos e áreas externas |
| PVC | Conduíte plástico resistente à corrosão | Ambientes úmidos e enterrados |
| SE / USE | Cabo para entrada de serviço e uso subterrâneo | Alimentações principais |
Quais equipamentos e sistemas especiais são contemplados no NFPA 70 e exigem atenção diferenciada em uma instalação?
O NEC dedica artigos completos a equipamentos que, devido à sua função crítica ou risco envolvido, requerem tratamento técnico específico. Portanto, os mais relevantes:
Sistemas Fotovoltaicos (Art. 690):
Exigem disjuntores com capacidade de interrupção DC, proteção contra sobrecorrente em ambas as polaridades, desconexão visível e aterramento conforme Art. 250.
Sistemas de Geradores de Emergência (Art. 700):
Devem ter alimentação exclusiva, com transferências automáticas testadas, proteção contra retroalimentação e instalações separadas de circuitos comuns.
Bombas de Incêndio (Art. 695):
Exigem circuitos dedicados, proteções sem retardo, chaveamento manual e redundância alimentar.
Carregadores de Veículos Elétricos (Art. 625):
Demanda circuitos exclusivos, proteção por disjuntor tipo GFCI, conectores com bloqueio e segregação de aterramento.
Esses sistemas estão sujeitos a fiscalização rigorosa por autoridades competentes (AHJ – Authorities Having Jurisdiction), exigindo assim aplicação precisa das normas para garantir conformidade técnica, segurança operacional e validade legal da instalação.
Quais cuidados devem ser observados ao instalar sistemas de iluminação em locais molhados ou submersos, segundo o NEC?
O NEC exige cuidados extremos ao instalar iluminação em ambientes com presença constante ou intermitente de água assim como piscinas, áreas externas, câmaras frigoríficas e instalações sanitárias industriais:
Luminárias devem possuir grau de proteção mínimo NEMA 4X ou IP66, com resistência à corrosão, penetração de água e poeira.
Cabos e conectores devem ser estanques (watertight) e possuir prensa-cabos adequados.
Circuitos devem contar com dispositivos GFCI (Ground-Fault Circuit Interrupter) com sensibilidade de 5 mA, conforme Art. 680.
Todos os componentes metálicos devem, portanto, ser ligados a sistema de equipotencialização, reduzindo risco de tensão de toque.
Além disso, a seção 680 do NEC trata exaustivamente das exigências para “Swimming Pools, Fountains and Similar Installations”, e seu conhecimento é obrigatório para o profissional que atua com segurança elétrica nesses ambientes.
Curso NFPA 70: Quais dispositivos de proteção contra surtos (SPD) são exigidos pelo NEC?
O NFPA 70 (NEC), a partir da edição de 2020, tornou obrigatória a instalação de Dispositivos de Proteção contra Surtos (SPDs) em painéis de entrada de energia em edificações residenciais e comerciais (Art. 230.67 e Art. 242). Portanto, essa exigência visa proteger circuitos e equipamentos eletrônicos sensíveis contra sobretensões transitórias, causadas por descargas atmosféricas, comutação de cargas, falhas internas no sistema de distribuição ou induções eletromagnéticas.
Existem três tipos principais de SPDs no NEC:
Tipo 1: Instalado entre o transformador da concessionária e o disjuntor principal. Protege contra surtos externos (ex: raios).
Tipo 2: Instalado após o disjuntor principal, nos quadros de distribuição. Protege contra surtos internos (ex: chaveamento).
Tipo 3: Usado em pontos terminais (tomadas ou equipamentos), como camada adicional de proteção.
O NEC determina que esses dispositivos devem ser coordenados com o sistema de aterramento, possuir classificação nominal adequada (kA) e atender às normas UL 1449. O Curso NFPA 70 detalha os critérios de seleção, localização e instalação desses dispositivos conforme tipo de edificação e criticidade do sistema elétrico.
Qual a função dos sistemas de aterramento e ligação equipotencial na mitigação de riscos elétricos?
Aterramento e equipotencialização são elementos estruturais em qualquer sistema elétrico, funcionando como mecanismo de segurança contra choques elétricos, surtos e sobretensões.
Finalidades do aterramento:
Funcional: assegura o retorno de corrente em sistemas com ponto de neutro aterrado.
De proteção: fornece caminho de baixa impedância para escoamento de corrente de falha à terra.
Equipotencialização: evita que estruturas metálicas e partes condutivas tenham diferentes potenciais durante falhas, prevenindo choques fatais.
A norma define a instalação de condutores de aterramento (EGC), eletrodos de aterramento (haste, malha ou anel), barramentos de equipotencialização e interligações com estruturas metálicas e blindagens de cabos.
Por que é essencial entender as seções do NEC que tratam de locais classificados como perigosos (Class I, II, III)?
Locais classificados (hazardous locations) são ambientes com potencial de formação de atmosferas explosivas, exigindo tratamento técnico especializado e cumprimento rigoroso das exigências do NEC (conforme Artigos 500 a 516). Portanto, a má especificação de componentes, invólucros ou métodos de fiação nesses ambientes pode resultar em ignições acidentais, explosões e danos irreversíveis a pessoas e ativos.
O NEC categoriza esses locais em:
Class I:
Gases e vapores inflamáveis (ex: GLP, gasolina)
Class II:
Poeiras combustíveis (ex: farinha, carvão, alumínio em pó)
Class III:
Fibras inflamáveis (ex: algodão, madeira)
Cada classe possui subdivisões por frequência de exposição (Divisão 1: presença contínua ou intermitente / Divisão 2: presença anormal). Sendo assim, a classificação pode seguir o modelo de Zonas (0, 1, 2, 20, 21, 22) harmonizado com a IEC/ATEX. Além disso, o NEC exige uso de equipamentos certificados (NRTL), sistemas intrinsecamente seguros (Ex i), selagens de conduítes, caixas com juntas roscadas (Ex d) e invólucros à prova de ignição. Portanto, falha no cumprimento dessas exigências pode invalidar seguros e implicar responsabilidade técnica criminal.
Quais são os principais desafios enfrentados na instalação de sistemas elétricos?
Projetar e executar instalações elétricas exige superar diversos desafios técnicos, normativos e operacionais. Sendo assim, o primeiro deles é a correta seleção do método de fiação, considerando fatores como ambiente (úmido, corrosivo, classificado), agrupamento de condutores e dissipação térmica. Dessa forma, o dimensionamento da proteção contra sobrecorrente, a escolha de SPDs, DRs e disjuntores seletivos requer análise criteriosa com base nas curvas de tempo x corrente e energia incidente (arc flash).
Outro ponto crítico é a integração com sistemas inteligentes, como automação, SCADA, controle de demanda, geração distribuída e telecomunicações, conforme exige compatibilidade eletromagnética (EMC) e interligação entre diferentes protocolos. Além disso, há a necessidade de manter rastreabilidade técnica, inspeções periódicas, registros de ART e conformidade com exigências da AHJ (Authority Having Jurisdiction).
Qual a importância do NFPA 70 para profissionais que atuam com instalações elétricas?
O NFPA 70 – Código Elétrico Nacional (NEC) é um dos principais referenciais técnicos mundiais para segurança e eficiência em sistemas elétricos. Portanto, seu domínio permite que o profissional atue com respaldo técnico e normativo em qualquer tipo de instalação, assegurando proteção contra choques, incêndios por falhas de isolamento, arcos elétricos, e falhas de continuidade. Além disso, a norma cobre desde métodos de fiação até sistemas de emergência, SPDs, ocupações especiais e locais classificados.
Além disso, o conhecimento profundo do NEC é altamente valorizado em setores como petróleo e gás, infraestrutura crítica, saúde, defesa, indústria 4.0 e energias renováveis. Portanto, ele garante elevado grau de empregabilidade, validação internacional das competências técnicas e capacidade de elaborar, inspecionar ou aprovar projetos segundo os mais altos padrões.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Veja Também:
Laudo de Aterramento com A.R.T
Laudo Bancada Testes Componentes Elétricos
Curso Descarga Eletrostática ESD
Certificado de conclusão
Conteúdo Programático
Curso NFPA 70
CURSO APRIMORAMENTO NOÇÕES BÁSICAS NFPA 70 – CÓDIGO ELÉTRICO NACIONAL (NEC)
Carga Horária Total: 40 Horas
Ressaltamos que o curso negociado não é credenciado pela NFPA. Isso se deve à necessidade de se realizar um comparativo técnico entre a norma internacional NFPA e o Decreto do Corpo de Bombeiros vigente no Estado da Contratante e Normas Técnicas Brasileiras para garantir aplicabilidade e aderência local.
Se desejar Curso credenciado NFPA nos informe.
Módulo 1 – Introdução ao NEC e Fundamentos (04 horas)
Visão geral do NFPA 70
Estrutura e objetivos do NEC
Definições fundamentais
Requisitos gerais para instalações elétricas
Módulo 2 – Fiação e Proteção (04 horas)
Uso e identificação de condutores aterrados
Circuitos de derivação e alimentadores
Cálculos de circuitos de derivação, alimentador e carga de serviço
Proteção contra sobrecorrente e sobretensão
Aterramento e ligações
Módulo 3 – Métodos e Materiais de Fiação (08 horas)
Tipos de condutores e requisitos gerais
Cabos: AC, FC, FCC, IGS, MC, MI, NM/NMC, TC, P, SE/USE, UF
Conduítes: IMC, RMC, FMC, LFMC, PVC, HDPE, NUCC, RTRC, LFNC
Tubulações e canaletas metálicas e não metálicas
Calhas, passadeiras, extensões e canaletas de piso
Módulo 4 – Equipamentos Elétricos (06 horas)
Cabos flexíveis, fios de luminárias e conectores
Quadros, painéis e equipamentos de controle
Equipamentos de aquecimento, geradores e transformadores
Conversores de fase, capacitores, reatores e baterias
Módulo 5 – Ocupações Especiais (06 horas)
Locais perigosos: Classes I, II, III e zonas 0 a 22
Ambientes especiais: hangares, hospitais, montagens, eventos
Instalações industriais e temporárias
Módulo 6 – Sistemas Emergenciais e Especiais (04 horas)
Sistemas de backup e operações críticas (COPS)
Sistemas fotovoltaicos, eólicos, microrredes e armazenamento
Equipamentos especiais: soldagem, aquecimento, piscinas
Módulo 7 – Sistemas de Comunicação e Alarmes (04 horas)
Sistemas de alarme de incêndio e comunicação
Cabos de fibra óptica e sistemas de TV e áudio
Sistemas SCADA e normas de acessibilidade (ADA)
Módulo 8 – Tabelas, Anexos e Aplicabilidade Prática (04 horas)
Interpretação dos Anexos A a J
Cálculos elétricos e preenchimento de conduítes
Estudos de caso e aplicações práticas
IMPORTANTE:
Não se trata de Curso credenciado NFPA e/ou quando for o caso FEMA / NIMS / NAIT (ICS), pois refere-se as noções básicas e comparativas entre normas internacionais e as normas brasileiras.
O Curso ensina a aplicação das Noções Básicas sobre as Normas da National Fire Protection Association, quando for o caso Federal Emergency Management Agency, National Incident Management System, Northern Alberta Institute of Technology e Incident Command System.
O que habilita a assinar Projetos são as atribuições que o Profissional Legalmente Habilitado possui junto ao seu Conselho de Classe, a exemplo o CREA.
Este treinamento tem por objetivo o estudo de situações em que será necessário a aplicação de: Conceitos e Cálculos de Projetos Estruturais.
Este Treinamento não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA, nas mais variadas situações do dia-a-dia, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, e Dispositivos e Projetos embasados na Norma correspondente.
Curso NFPA 70
Conteúdo Programático Normativo
Curso NFPA 70
CURSO APRIMORAMENTO NOÇÕES BÁSICAS NFPA 70 – CÓDIGO ELÉTRICO NACIONAL (NEC)
Carga Horária Total: 40 Horas
Ressaltamos que o curso negociado não é credenciado pela NFPA. Isso se deve à necessidade de se realizar um comparativo técnico entre a norma internacional NFPA e o Decreto do Corpo de Bombeiros vigente no Estado da Contratante e Normas Técnicas Brasileiras para garantir aplicabilidade e aderência local.
Se desejar Curso credenciado NFPA nos informe.
Módulo 1 – Introdução ao NEC e Fundamentos (04 horas)
Visão geral do NFPA 70
Estrutura e objetivos do NEC
Definições fundamentais
Requisitos gerais para instalações elétricas
Módulo 2 – Fiação e Proteção (04 horas)
Uso e identificação de condutores aterrados
Circuitos de derivação e alimentadores
Cálculos de circuitos de derivação, alimentador e carga de serviço
Proteção contra sobrecorrente e sobretensão
Aterramento e ligações
Módulo 3 – Métodos e Materiais de Fiação (08 horas)
Tipos de condutores e requisitos gerais
Cabos: AC, FC, FCC, IGS, MC, MI, NM/NMC, TC, P, SE/USE, UF
Conduítes: IMC, RMC, FMC, LFMC, PVC, HDPE, NUCC, RTRC, LFNC
Tubulações e canaletas metálicas e não metálicas
Calhas, passadeiras, extensões e canaletas de piso
Módulo 4 – Equipamentos Elétricos (06 horas)
Cabos flexíveis, fios de luminárias e conectores
Quadros, painéis e equipamentos de controle
Equipamentos de aquecimento, geradores e transformadores
Conversores de fase, capacitores, reatores e baterias
Módulo 5 – Ocupações Especiais (06 horas)
Locais perigosos: Classes I, II, III e zonas 0 a 22
Ambientes especiais: hangares, hospitais, montagens, eventos
Instalações industriais e temporárias
Módulo 6 – Sistemas Emergenciais e Especiais (04 horas)
Sistemas de backup e operações críticas (COPS)
Sistemas fotovoltaicos, eólicos, microrredes e armazenamento
Equipamentos especiais: soldagem, aquecimento, piscinas
Módulo 7 – Sistemas de Comunicação e Alarmes (04 horas)
Sistemas de alarme de incêndio e comunicação
Cabos de fibra óptica e sistemas de TV e áudio
Sistemas SCADA e normas de acessibilidade (ADA)
Módulo 8 – Tabelas, Anexos e Aplicabilidade Prática (04 horas)
Interpretação dos Anexos A a J
Cálculos elétricos e preenchimento de conduítes
Estudos de caso e aplicações práticas
IMPORTANTE:
Não se trata de Curso credenciado NFPA e/ou quando for o caso FEMA / NIMS / NAIT (ICS), pois refere-se as noções básicas e comparativas entre normas internacionais e as normas brasileiras.
O Curso ensina a aplicação das Noções Básicas sobre as Normas da National Fire Protection Association, quando for o caso Federal Emergency Management Agency, National Incident Management System, Northern Alberta Institute of Technology e Incident Command System.
O que habilita a assinar Projetos são as atribuições que o Profissional Legalmente Habilitado possui junto ao seu Conselho de Classe, a exemplo o CREA.
Este treinamento tem por objetivo o estudo de situações em que será necessário a aplicação de: Conceitos e Cálculos de Projetos Estruturais.
Este Treinamento não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA, nas mais variadas situações do dia-a-dia, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, e Dispositivos e Projetos embasados na Norma correspondente.
Curso NFPA 70
Carga Horária
Curso NFPA 70
Participantes sem experiência:
Carga horária mínima = 80 horas/aula
Participantes com experiência:
Carga horária mínima = 40 horas/aula
Atualização (Reciclagem):
Carga horária mínima = 16 horas/aula
Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.
Curso NFPA 70
Referências Normativas
Curso NFPA 70
Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 10 – Segurança em Serviços e Instalações em Eletricidade;
NR 23 – Proteção Contra Incêndios;
ABNT NBR 5410 – Instalações Elétricas de Baixa Tensão;
ABNT NBR 14039 – Instalações Elétricas em Média Tensão;
NFPA 70 – Código Elétrico Nacional (NEC) – (908 págs);
NFPA 70E – Padrão para Segurança Elétrica no Local de Trabalho – (Standard for Electrical Safety in the Workplace) – (120 págs);
NFPA 70B – Prática Recomendada para Manutenção de Equipamentos Elétricos – (302 págs);
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Curso NFPA 70
Complementos
Curso NFPA 70
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção específicos das atividades que serão exercidas.
OBS: ESSE CURSO NÃO É CREDENCIADO NFPA.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Introdução:
Geral; Definições; Requisitos para Instalações Elétricas;
Fiação e proteção:
Uso e identificação de condutores aterrados;
Circuitos de derivação; Alimentadores;
Cálculos de circuito de derivação, alimentador e carga de serviço
Circuitos de derivação e alimentadores externos
Serviços; Proteção contra sobrecorrente; Proteção contra sobretensão
Aterramento e ligação;
Métodos e materiais de fiação:
Requisitos gerais para métodos e materiais de fiação;
Condutores para fiação geral; Condutores e cabos de média tensão;
Gabinetes, caixas de recorte e gabinetes de soquete de medidor;
Caixas de saída, dispositivo, tração e junção; Corpos de Condutas; Acessórios; 320 Cabo Blindado
: Tipo AC;
Conjuntos de Cabos Planos: Tipo FC; Cabos Condutores Planos: Tipos FCC;
Cabo Espaçador de Gás Integrado: Tipo IGS; Cabo de Metal-Clad: Tipo MC;
Isolamento Mineral, Cabo com Bainha de Metal: Tipo Cabo com revestimento não metálico MI;
Tipos NM e NMC; Cabo de alimentação e bandeja de controle: Tipo TC; Cabo Tipo P;
Cabo de Entrada de Serviço: Tipos SE e USE; Cabo de Alimentação Subterrânea e Ramal: Tipo UF;
Conduíte Metálico Intermediário: Tipo IMC; Conduíte Metal Rígido: Tipo RMC; Conduíte Metálico Flexível: Tipo FMC; Conduíte Metálico Flexível Estanque a Líquidos: Tipo LFMC; Conduíte de Cloreto de Polivinila Rígido: Tipo PVC; Conduíte de Polietileno de Alta Densidade: Tipo Conduíte HDPE;
Conduíte Subterrâneo Não Metálico com Condutores: Tipo NUCC; Conduíte Resina Termoendurecível Reforçado: Tipo RTRC; Conduíte Não Metálico Flexível Estanque a Líquidos: Tipo LFNC;
Tubulação Metálica Elétrica: Tipo EMT; Tubulação Metálica Flexível: Tipo FMT;
Tubulação Não Metálica Elétrica: Tipo ENT; Calhas Auxiliares;
Vias de Ônibus 370 Cablebus;
Canaletas de Piso de Concreto Celular; Canaletas de Piso Metálico Celular
Passadeiras de Metal; Passadeiras Não Metálicas; Conjunto de Saídas Múltiplas
Extensões Não Metálicas; Canaleta do Tipo Suporte; Canaletas Metálicas de Superfície;
Canaletas Não Metálicas Superfície; Canaletas Subterrâneas Bandejas de;
Cabos Sistemas de distribuição de energia de teto suspenso de baixa tensão
Fiação de botão e tubo oculto; Fiação suportada por mensageiro;
Fiação aberta em isoladores; Condutores aéreos externos acima de 1000 volts;
Equipamento para uso geral;
Cabos flexíveis e cabos flexíveis; Fios de luminárias; Chaves;
Receptáculos, conectores de cabos e plugues de fixação (tampas);
Quadros de distribuição, quadros de distribuição e painéis;
Painéis de controle industriais; Luminárias, porta-lâmpadas e lâmpadas;
Iluminação de Tensão; Eletrodomésticos;
Equipamento Elétrico Fixo de Aquecimento de Espaços;
Equipamento Fixo de Aquecimento por Resistência e Eletrodo Industrial 426 Equipamento;
Elétrico Fixo de Degelo e Derretimento de Neve;
Equipamento Fixo de Aquecimento Elétrico para Dutos e Embarcações;
Motores, Circuitos Motores e Controladores;
Equipamentos de Ar Condicionado e Refrigeração; Geradores;
Transformadores e Cofres de Transformadores (Incluindo Ligações Secundárias);
Conversores de Fase; Capacitores; Resistores e Reatores
Baterias de Armazenamento; Equipamentos Acima de 1.000 Volts, Nominal;
Ocupações Especiais:
Locais Perigosos (Classificados), Classes I, II e III, Divisões 1 e 2;
Locais Classe I; Locais Classe II; Locais Classe III;
Sistemas Intrinsecamente Seguros; Locais Zona 0, 1 e 2;
Zona 20, 21 e 22 Locais para Poeiras Combustíveis ou Fibras/Voadores Inflamáveis;
Locais Perigosos (Classificados) – Específicos; Garagens Comerciais, Reparos e Armazenamento;
Hangares de Aeronaves; Instalações de Distribuição de Combustível para Motores;
Plantas de Armazenamento a Granel;
Aplicação de Pulverização, Mergulho, Revestimento, Processos de Impressão com Materiais Inflamáveis ou Combustíveis;
Estabelecimentos de Saúde; Ocupações de Montagem
Teatros, Áreas de Audiência de Estúdios Cinematográficos e de Televisão, Áreas de Performance e Locais Similares;
Sistemas de Controle para Atrações de Diversões Permanentes;
Carnavais, Circos, Feiras e Eventos Similares;
Estúdios Cinematográficos e de Televisão e Locais Similares;
Cinema Salas de Projeção; Prédios Manufaturados e Estruturas Relocáveis;
Edifícios Agrícolas;
Autocaravanas, Residências Manufaturadas e Parques de Autocaravanas;
Veículos de Recreio e Parques de Veículos de Recreio; Park Trailers;
Marinas, Estaleiros, Edifícios Flutuantes e Instalações de Atracação Comerciais e Não Comerciais;
Instalações Temporárias;
Equipamentos Especiais;
Sinais Elétricos e Iluminação de Contorno; Sistemas de Fiação Fabricados
Mobiliário de Escritório; Guindastes e Guindastes;
Elevadores, Balcões, Escadas Rolantes, Passadeiras, Plataformas Elevatórias e Teleféricos de Escadas;
Sistema de Carregamento de Veículos Elétricos;
Vagas de Estacionamento de Caminhões Eletrificados; Soldadores Elétricos;
Equipamento de Processamento, Amplificação e Reprodução de Sinal de Áudio;
Equipamento de Tecnologia da Informação; Data Centers Modulares;
Equipamento Eletrônico Sensível; Órgãos de Tubulação;
Equipamento de Raio-X; Equipamento de Indução e Aquecimento Dielétrico;
Células Eletrolíticas; Galvanoplastia; Máquinas Industriais;
Máquinas de Irrigação Acionadas Eletricamente ou Controladas;
Piscinas, Fontes e Instalações Similares; Corpos de Água Natural e Artificial;
Sistemas Elétricos Integrados; Sistemas Solares Fotovoltaicos (PV);
Fornecimento Elétrico Fotovoltaico (PV) de Grande Escala Estações;
Sistemas de Células de Combustível; Sistemas Elétricos Eólicos; Bombas de Incêndio;
Condições Especiais;
Sistemas de Emergência; Sistemas Standby Legalmente Exigidos;
Sistemas Standby Opcionais; Fontes Interconectadas de Produção de Energia Elétrica;
Sistemas de Armazenamento de Energia; Sistemas de Energia de Operações Críticas (COPS);
Sistemas;
Independentes;
Microrredes de Corrente Contínua;
Circuitos e Equipamentos Operando com Menos Acima de 50 Volts;
Classe 1, Classe 2 e Classe 3 Controle Remoto, Sinalização e Circuitos com Limitação de Energia;
Cabo da Bandeja de Instrumentação: Tipo ITC;
Sistemas de Cabos Resistentes ao Fogo; Sistemas de Gerenciamento de Energia;
Sistemas de Alarme de Incêndio; Cabos de Fibra Óptica;
Sistemas de Comunicação;
Requisitos Gerais para Sistemas de Comunicação; Circuitos de Comunicação;
Equipamento de Rádio e Televisão; Antena Comunitária Sistemas de Televisão e Distribuição de Rádio;
Sistemas de Comunicação de Banda Larga Alimentados por Rede;
Sistemas de Comunicação de Banda Larga Alimentados por Instalações;
Tabelas:
Anexo A informativo: Normas de segurança do produto;
Anexo B informativo: Informações sobre aplicação para cálculo de amplitude;
Anexo C informativo: Tabelas de preenchimento de conduítes, tubulações e bandejas de cabos para condutores e acessórios do mesmo tamanho;
Anexo D informativo: Exemplos;
Anexo E informativo: Tipos de construção;
Anexo F informativo: Disponibilidade e confiabilidade para sistemas críticos de energia de operações; e desenvolvimento e implementação de ensaios de desempenho funcional (TPP) para sistemas de operações críticas;
Anexo G informativo: Controle supervisório e aquisição de dados (SCADA);
Anexo H informativo: Administração e aplicação;
Anexo I informativa: Tabelas de torque de aperto recomendadas da norma UL 486A-B;
Anexo J Informativo: Normas da ADA para projeto acessível.
Fonte: NFPA 70 – Código Elétrico Nacional (NEC).
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Noções Básicas de:
HAZCOM – Hazard Communication Standard (Padrão de Comunicação de Perigo);
HAZMAT – Hazardous Materials (Materiais Perigosos);
HAZWOPER – Hazardous Waste Operations and Emergency Response (Operações de Resíduos Perigosos e Resposta a Emergências);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções básicas de:
Análise de modos e efeitos de falha (FMEA)
Análise de modos e efeitos de falha de serviços (SFMEA);
Análise de modos e efeitos de falha de Processos (PFMEA);
Análise de modos e efeitos de falha de Design (DFMEA);
Análise de modos, efeitos e criticidade de falha (FMECA);
Ferramenta Bow Tie;
Ferramenta de Análise de Acidentes – Método TRIPOD;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Curso NFPA 70
Saiba Mais
Essa norma, editada em 2020 pela National Fire Protection Association (NFPA), revisada e ampliada, denominada National Electrical Code, apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação.
A NFPA 70 — National Electrical Code (NEC) Softbound — 2020 cobre a instalação e a remoção de condutores elétricos, equipamentos e pistas; condutores de sinalização e comunicação, equipamentos e pistas; cabos e pistas de fibra óptica e para as seguintes vias: instalações públicas e privadas, incluindo edifícios, estruturas, casas móveis, veículos recreativos e edifícios flutuantes; pátios, lotes, estacionamentos, carnavais e subestações industriais; instalações de condutores e equipamentos conectados ao fornecimento de eletricidade; e instalações usadas pela concessionária de energia elétrica, como edifícios de escritórios, armazéns, garagens, oficinas mecânicas e edifícios de lazer, que não fazem parte integrante de uma usina geradora, subestação ou centro de controle.
Este código não cobre as instalações em navios, embarcações que não sejam edifícios flutuantes, material ferroviário, aeronaves ou veículos automotores que não sejam casas móveis e veículos recreativos. Embora o escopo deste Código indique que ele não cobre instalações em navios, partes deste Código são incorporadas por referência no Titulo 46, Código de Regulamentos Federais, Partes 110-113. Não inclui as instalações subterráneas em minas e maquinaria móvel de mineração de superfície automotora e seu cabo elétrico posterior; as instalações de ferrovias para geração, transformação, transmissão, armazenamento de energia ou distribuição de energia utilizada exclusivamente para operação de material circulante ou instalações utilizadas exclusivamente para fins de sinalização e comunicação; as instalações de equipamentos de comunicação sob controle exclusivo dos serviços de comunicação localizados ao ar livre ou em espaços de construção usados exclusivamente para essas instalações; e as instalações sob controle exclusivo de uma concessionária de energia elétrica. Exemplos de serviços públicos podem incluir aquelas entidades normalmente designadas ou reconhecidas por lei ou regulamentação governamental por comissões de serviço público/serviços públicos e que instalam, operam e mantêm suprimento elétrico (como geração, sistemas de transmissão ou distribuição) ou sistemas de comunicação (como telefone, CATV, intemet, satélite ou serviços de dados). Os serviços públicos podem estar sujeitos ao cumprimento de códigos e normas que abrangem suas atividades regulamentadas, conforme adotadas pelas leis ou regulamentos governamentais.
Informações adicionais podem ser encontradas através da consulta aos órgãos governamentais apropriados, como comissões reguladoras estaduais, Comissão Federal de Regulamentação de Energia e Comissão Federal de Comunicações. A autoridade competente para aplicar este código pode conceder exceção para a instalação de condutores e equipamentos que não estão sob o controle exclusivo das concessionárias de energia elétrica e são usados para conectar o sistema de fornecimento de energia elétrica aos condutores de serviço das instalações atendidas, desde que as instalações ficam do lado de fora de um edifício ou estrutura ou terminam no interior em um local facilmente acessível mais próximo do ponto de entrada dos condutores de serviço.
A NFPA 70 foi publicada pela primeira vez em 1897 e é continuamente submetida a um rigoroso processo de revisão para mantê-la atualizada com as práticas mais atuais do setor, tendências emergentes e o desenvolvimento e introdução de novas tecnologias. A nova NEC fornece os requisitos mais recentes para projeto, instalação e inspeção elétrica mais seguros e eficazes, incluindo provisões para fiação, proteção contra sobrecorrente, aterramento e equipamentos.
Revisado e ampliado, o Nafional Electrical Code apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação. Mudanças impactantes incluem: — Novos requisitos para desconexões de emergência externas de residências de uma e duas famílias para melhorar a segurança elétrica dos atendentes de emergência; — Revisões das regras de desconexão de serviço para ajudar a proteger os trabalhadores com eletricidade contra riscos de arco elétrico; — Requisitos adaptados e ajustados para práticas de instalação de novas tecnologias para atender à crescente demanda de energia por Ethernet; —Atualizações para modernizar as tabelas atualmente em uso para cálculos para refletir melhorias na eficiência energética e alinhar com os códigos em evolução; — Requisitos revisados para a proteção de falta à terra em marinas e estaleiros; — Introdução de diretrizes para o uso seguro de veículos elétricos (equipamento de exportação de energia de veículos elétricos) como fonte de energia de reserva ou de emergência para um edifício ou casa, — Reorganização do artigo 310, incluindo nova numeração fácil de usar para tabelas importantes de amplitude e nova definição de feixe de cabos no artigo 725; — Relocalização dos requisitos do dispositivo de proteção contra sobretensões para o novo artigo 242.
Foram realizadas as revisões dos sistemas de energia alternativa e dos requisitos dos veículos elétricos para esclarecer quais partes do sistema fotovoltaico são cobertas pelos requisitos do artigo 690 e as conexões do lado da linha e da carga das fontes de alimentação interconectadas e para distinguir claramente os sistemas de armazenamento de energia dos sistemas de bateria de armazenamento. Houve a reorganização do artigo 800 para fornecer um conjunto geral de requisitos a serem aplicados nos artigos do capítulo 8. Foram feitas as revisões dos requisitos para cabos de comunicação que também transportam energia para dispositivos de comunicação e revisões do limite de corrente para cabos que transportam energia e dados. Assi, a NEC, edição 2020, introduz novos requisitos significativos para a instalação residencial de tomadas que servem de balcões de ilha e peninsulares e para proteção contra surtos de serviços que fornecem nas unidades de habitação. Houve uma descrição do espaço de trabalho para almofadas de limpeza para equipamentos elétricos, a instalação de métodos de fiação em gabinetes de saída, dimensionamento de condutores de carga e carga usados com sistemas de acionamento de velocidade ajustável e proteção AFCI de circuitos de derivação em áreas de repouso de pacientes em instalações de tratamento. Foi acrescentado o cálculo da carga do equipamento de suprimento de veículo elétrico com configurações de corrente variáveis e mudança na segurança do trabalhador na identificação da fonte de energia para desconectar os meios e sair dos espaços que contêm grandes equipamentos elétricos. Requisitos para aterramento dos meios de desconexão instalados no lado da oferta dos meios de desconexão de serviço e cabos instalados expostos em superfícies de teto e paredes laterais. Acrescentou-se requisitos para as ocupações especiais, equipamentos especiais e condições especiais, incluindo a instalação de respingos, o uso de cabos Tipo P” em locais classificados perigosos e a reinspeção de piscinas e outros corpos d’água.
A profi. de 910 pág.
F: NFPA 70
01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
02 – URL FOTO: Licensor’s author: czdistagon – Freepik.com
03 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
Escopo do Serviço
Escopo do Serviço:
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Nota: Este Laudo atende exclusivamente as exigências do Ministério do Trabalho (MTE).
Procedimentos da Inspeção:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOF em todas as bases dos Equipamentos e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- As lanças automáticas lixar a solda da frente, se tiver lança manual, lixar solda da frente;
04- Quando Contratado Execução de TESTE DE CARGA disponibilizar Balança e sacos de areia 50% da capacidade que o Equipamento Suporta.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo Normativo do Serviço
Escopo do Serviço:
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Nota: Este Laudo atende exclusivamente as exigências do Ministério do Trabalho (MTE).
Procedimentos da Inspeção:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOF em todas as bases dos Equipamentos e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- As lanças automáticas lixar a solda da frente, se tiver lança manual, lixar solda da frente;
04- Quando Contratado Execução de TESTE DE CARGA disponibilizar Balança e sacos de areia 50% da capacidade que o Equipamento Suporta.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Validade do Laudo:
Laudo de Prensas e Máquinas Similares NR 12:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
d) mudança de empresa;
e) troca de máquina ou equipamento.
Será emitido Laudo Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Prensas e Máquinas Similares NR 12:
Serviços adicionais para o parque maquinário:
Elaboração do Prontuário da NR 12
Procedimentos e Documentos necessários para operação de Máquinas e Equipamentos Autopropelidos e Guindar:
ASO (Atestado de Saúde Ocupacional, com indicação para operação dentro da validade);
Cópia da carteira de trabalho (Página foto; Qualificação civil e Contrato de trabalho);
Ficha de registro e controle de entrega de EPI;
Cópia do contrato de prestação de serviço;
CNH Categoria E,D ou C do colaborador;
Certificado de Capacitação e Atualização específica da máquina ou equipamento, carteira de identificação;
Laudo de Inspeção Técnica da Máquina ou Equipamento;
Laudos das cintas de içamento, cabos de aço e correntes quando for o caso;
ART de liberação do equipamento;
Manual de Instruções Técnicas do equipamento;
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Saiba Mais
Essa norma, editada em 2020 pela National Fire Protection Association (NFPA), revisada e ampliada, denominada National Electrical Code, apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação.
A NFPA 70 — National Electrical Code (NEC) Softbound — 2020 cobre a instalação e a remoção de condutores elétricos, equipamentos e pistas; condutores de sinalização e comunicação, equipamentos e pistas; cabos e pistas de fibra óptica e para as seguintes vias: instalações públicas e privadas, incluindo edifícios, estruturas, casas móveis, veículos recreativos e edifícios flutuantes; pátios, lotes, estacionamentos, carnavais e subestações industriais; instalações de condutores e equipamentos conectados ao fornecimento de eletricidade; e instalações usadas pela concessionária de energia elétrica, como edifícios de escritórios, armazéns, garagens, oficinas mecânicas e edifícios de lazer, que não fazem parte integrante de uma usina geradora, subestação ou centro de controle.
Este código não cobre as instalações em navios, embarcações que não sejam edifícios flutuantes, material ferroviário, aeronaves ou veículos automotores que não sejam casas móveis e veículos recreativos. Embora o escopo deste Código indique que ele não cobre instalações em navios, partes deste Código são incorporadas por referência no Titulo 46, Código de Regulamentos Federais, Partes 110-113. Não inclui as instalações subterráneas em minas e maquinaria móvel de mineração de superfície automotora e seu cabo elétrico posterior; as instalações de ferrovias para geração, transformação, transmissão, armazenamento de energia ou distribuição de energia utilizada exclusivamente para operação de material circulante ou instalações utilizadas exclusivamente para fins de sinalização e comunicação; as instalações de equipamentos de comunicação sob controle exclusivo dos serviços de comunicação localizados ao ar livre ou em espaços de construção usados exclusivamente para essas instalações; e as instalações sob controle exclusivo de uma concessionária de energia elétrica. Exemplos de serviços públicos podem incluir aquelas entidades normalmente designadas ou reconhecidas por lei ou regulamentação governamental por comissões de serviço público/serviços públicos e que instalam, operam e mantêm suprimento elétrico (como geração, sistemas de transmissão ou distribuição) ou sistemas de comunicação (como telefone, CATV, intemet, satélite ou serviços de dados). Os serviços públicos podem estar sujeitos ao cumprimento de códigos e normas que abrangem suas atividades regulamentadas, conforme adotadas pelas leis ou regulamentos governamentais.
Informações adicionais podem ser encontradas através da consulta aos órgãos governamentais apropriados, como comissões reguladoras estaduais, Comissão Federal de Regulamentação de Energia e Comissão Federal de Comunicações. A autoridade competente para aplicar este código pode conceder exceção para a instalação de condutores e equipamentos que não estão sob o controle exclusivo das concessionárias de energia elétrica e são usados para conectar o sistema de fornecimento de energia elétrica aos condutores de serviço das instalações atendidas, desde que as instalações ficam do lado de fora de um edifício ou estrutura ou terminam no interior em um local facilmente acessível mais próximo do ponto de entrada dos condutores de serviço.
A NFPA 70 foi publicada pela primeira vez em 1897 e é continuamente submetida a um rigoroso processo de revisão para mantê-la atualizada com as práticas mais atuais do setor, tendências emergentes e o desenvolvimento e introdução de novas tecnologias. A nova NEC fornece os requisitos mais recentes para projeto, instalação e inspeção elétrica mais seguros e eficazes, incluindo provisões para fiação, proteção contra sobrecorrente, aterramento e equipamentos.
Revisado e ampliado, o Nafional Electrical Code apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação. Mudanças impactantes incluem: — Novos requisitos para desconexões de emergência externas de residências de uma e duas famílias para melhorar a segurança elétrica dos atendentes de emergência; — Revisões das regras de desconexão de serviço para ajudar a proteger os trabalhadores com eletricidade contra riscos de arco elétrico; — Requisitos adaptados e ajustados para práticas de instalação de novas tecnologias para atender à crescente demanda de energia por Ethernet; —Atualizações para modernizar as tabelas atualmente em uso para cálculos para refletir melhorias na eficiência energética e alinhar com os códigos em evolução; — Requisitos revisados para a proteção de falta à terra em marinas e estaleiros; — Introdução de diretrizes para o uso seguro de veículos elétricos (equipamento de exportação de energia de veículos elétricos) como fonte de energia de reserva ou de emergência para um edifício ou casa, — Reorganização do artigo 310, incluindo nova numeração fácil de usar para tabelas importantes de amplitude e nova definição de feixe de cabos no artigo 725; — Relocalização dos requisitos do dispositivo de proteção contra sobretensões para o novo artigo 242.
Foram realizadas as revisões dos sistemas de energia alternativa e dos requisitos dos veículos elétricos para esclarecer quais partes do sistema fotovoltaico são cobertas pelos requisitos do artigo 690 e as conexões do lado da linha e da carga das fontes de alimentação interconectadas e para distinguir claramente os sistemas de armazenamento de energia dos sistemas de bateria de armazenamento. Houve a reorganização do artigo 800 para fornecer um conjunto geral de requisitos a serem aplicados nos artigos do capítulo 8. Foram feitas as revisões dos requisitos para cabos de comunicação que também transportam energia para dispositivos de comunicação e revisões do limite de corrente para cabos que transportam energia e dados. Assi, a NEC, edição 2020, introduz novos requisitos significativos para a instalação residencial de tomadas que servem de balcões de ilha e peninsulares e para proteção contra surtos de serviços que fornecem nas unidades de habitação. Houve uma descrição do espaço de trabalho para almofadas de limpeza para equipamentos elétricos, a instalação de métodos de fiação em gabinetes de saída, dimensionamento de condutores de carga e carga usados com sistemas de acionamento de velocidade ajustável e proteção AFCI de circuitos de derivação em áreas de repouso de pacientes em instalações de tratamento. Foi acrescentado o cálculo da carga do equipamento de suprimento de veículo elétrico com configurações de corrente variáveis e mudança na segurança do trabalhador na identificação da fonte de energia para desconectar os meios e sair dos espaços que contêm grandes equipamentos elétricos. Requisitos para aterramento dos meios de desconexão instalados no lado da oferta dos meios de desconexão de serviço e cabos instalados expostos em superfícies de teto e paredes laterais. Acrescentou-se requisitos para as ocupações especiais, equipamentos especiais e condições especiais, incluindo a instalação de respingos, o uso de cabos Tipo P” em locais classificados perigosos e a reinspeção de piscinas e outros corpos d’água.
A profi. de 910 pág.
F: NFPA 70
01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
02 – URL FOTO: Licensor’s author: czdistagon – Freepik.com
03 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
Escopo do Serviço
Escopo do Serviço:
Verificação do Manual de Instrução Técnica Operacional e de Manutenção;
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica);
Nota: Este Laudo atende exclusivamente as exigências do Ministério do Trabalho (MTE).
Procedimentos da Inspeção:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOF em todas as bases dos Equipamentos e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- As lanças automáticas lixar a solda da frente, se tiver lança manual, lixar solda da frente;
04- Quando Contratado Execução de TESTE DE CARGA disponibilizar Balança e sacos de areia 50% da capacidade que o Equipamento Suporta.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Validade do Laudo:
Laudo de Prensas e Máquinas Similares NR 12:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
d) mudança de empresa;
e) troca de máquina ou equipamento.
Será emitido Laudo Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Prensas e Máquinas Similares NR 12:
Serviços adicionais para o parque maquinário:
Elaboração do Prontuário da NR 12
Procedimentos e Documentos necessários para operação de Máquinas e Equipamentos Autopropelidos e Guindar:
ASO (Atestado de Saúde Ocupacional, com indicação para operação dentro da validade);
Cópia da carteira de trabalho (Página foto; Qualificação civil e Contrato de trabalho);
Ficha de registro e controle de entrega de EPI;
Cópia do contrato de prestação de serviço;
CNH Categoria E,D ou C do colaborador;
Certificado de Capacitação e Atualização específica da máquina ou equipamento, carteira de identificação;
Laudo de Inspeção Técnica da Máquina ou Equipamento;
Laudos das cintas de içamento, cabos de aço e correntes quando for o caso;
ART de liberação do equipamento;
Manual de Instruções Técnicas do equipamento;
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Saiba Mais
Essa norma, editada em 2020 pela National Fire Protection Association (NFPA), revisada e ampliada, denominada National Electrical Code, apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação.
A NFPA 70 — National Electrical Code (NEC) Softbound — 2020 cobre a instalação e a remoção de condutores elétricos, equipamentos e pistas; condutores de sinalização e comunicação, equipamentos e pistas; cabos e pistas de fibra óptica e para as seguintes vias: instalações públicas e privadas, incluindo edifícios, estruturas, casas móveis, veículos recreativos e edifícios flutuantes; pátios, lotes, estacionamentos, carnavais e subestações industriais; instalações de condutores e equipamentos conectados ao fornecimento de eletricidade; e instalações usadas pela concessionária de energia elétrica, como edifícios de escritórios, armazéns, garagens, oficinas mecânicas e edifícios de lazer, que não fazem parte integrante de uma usina geradora, subestação ou centro de controle.
Este código não cobre as instalações em navios, embarcações que não sejam edifícios flutuantes, material ferroviário, aeronaves ou veículos automotores que não sejam casas móveis e veículos recreativos. Embora o escopo deste Código indique que ele não cobre instalações em navios, partes deste Código são incorporadas por referência no Titulo 46, Código de Regulamentos Federais, Partes 110-113. Não inclui as instalações subterráneas em minas e maquinaria móvel de mineração de superfície automotora e seu cabo elétrico posterior; as instalações de ferrovias para geração, transformação, transmissão, armazenamento de energia ou distribuição de energia utilizada exclusivamente para operação de material circulante ou instalações utilizadas exclusivamente para fins de sinalização e comunicação; as instalações de equipamentos de comunicação sob controle exclusivo dos serviços de comunicação localizados ao ar livre ou em espaços de construção usados exclusivamente para essas instalações; e as instalações sob controle exclusivo de uma concessionária de energia elétrica. Exemplos de serviços públicos podem incluir aquelas entidades normalmente designadas ou reconhecidas por lei ou regulamentação governamental por comissões de serviço público/serviços públicos e que instalam, operam e mantêm suprimento elétrico (como geração, sistemas de transmissão ou distribuição) ou sistemas de comunicação (como telefone, CATV, intemet, satélite ou serviços de dados). Os serviços públicos podem estar sujeitos ao cumprimento de códigos e normas que abrangem suas atividades regulamentadas, conforme adotadas pelas leis ou regulamentos governamentais.
Informações adicionais podem ser encontradas através da consulta aos órgãos governamentais apropriados, como comissões reguladoras estaduais, Comissão Federal de Regulamentação de Energia e Comissão Federal de Comunicações. A autoridade competente para aplicar este código pode conceder exceção para a instalação de condutores e equipamentos que não estão sob o controle exclusivo das concessionárias de energia elétrica e são usados para conectar o sistema de fornecimento de energia elétrica aos condutores de serviço das instalações atendidas, desde que as instalações ficam do lado de fora de um edifício ou estrutura ou terminam no interior em um local facilmente acessível mais próximo do ponto de entrada dos condutores de serviço.
A NFPA 70 foi publicada pela primeira vez em 1897 e é continuamente submetida a um rigoroso processo de revisão para mantê-la atualizada com as práticas mais atuais do setor, tendências emergentes e o desenvolvimento e introdução de novas tecnologias. A nova NEC fornece os requisitos mais recentes para projeto, instalação e inspeção elétrica mais seguros e eficazes, incluindo provisões para fiação, proteção contra sobrecorrente, aterramento e equipamentos.
Revisado e ampliado, o Nafional Electrical Code apresenta as informações de última geração para práticas elétricas seguras para edifícios públicos e privados, casas e estruturas, pátios e lotes externos, equipamentos utilitários, instalações que se conectam à rede elétrica, e sistemas e equipamentos de geração de energia de propriedade do consumidor. O conteúdo foi adicionado, editado e reorganizado para tratar da segurança de trabalhadores, sistemas de energia e veículos elétricos, energia limitada e sistemas de comunicação. Mudanças impactantes incluem: — Novos requisitos para desconexões de emergência externas de residências de uma e duas famílias para melhorar a segurança elétrica dos atendentes de emergência; — Revisões das regras de desconexão de serviço para ajudar a proteger os trabalhadores com eletricidade contra riscos de arco elétrico; — Requisitos adaptados e ajustados para práticas de instalação de novas tecnologias para atender à crescente demanda de energia por Ethernet; —Atualizações para modernizar as tabelas atualmente em uso para cálculos para refletir melhorias na eficiência energética e alinhar com os códigos em evolução; — Requisitos revisados para a proteção de falta à terra em marinas e estaleiros; — Introdução de diretrizes para o uso seguro de veículos elétricos (equipamento de exportação de energia de veículos elétricos) como fonte de energia de reserva ou de emergência para um edifício ou casa, — Reorganização do artigo 310, incluindo nova numeração fácil de usar para tabelas importantes de amplitude e nova definição de feixe de cabos no artigo 725; — Relocalização dos requisitos do dispositivo de proteção contra sobretensões para o novo artigo 242.
Foram realizadas as revisões dos sistemas de energia alternativa e dos requisitos dos veículos elétricos para esclarecer quais partes do sistema fotovoltaico são cobertas pelos requisitos do artigo 690 e as conexões do lado da linha e da carga das fontes de alimentação interconectadas e para distinguir claramente os sistemas de armazenamento de energia dos sistemas de bateria de armazenamento. Houve a reorganização do artigo 800 para fornecer um conjunto geral de requisitos a serem aplicados nos artigos do capítulo 8. Foram feitas as revisões dos requisitos para cabos de comunicação que também transportam energia para dispositivos de comunicação e revisões do limite de corrente para cabos que transportam energia e dados. Assi, a NEC, edição 2020, introduz novos requisitos significativos para a instalação residencial de tomadas que servem de balcões de ilha e peninsulares e para proteção contra surtos de serviços que fornecem nas unidades de habitação. Houve uma descrição do espaço de trabalho para almofadas de limpeza para equipamentos elétricos, a instalação de métodos de fiação em gabinetes de saída, dimensionamento de condutores de carga e carga usados com sistemas de acionamento de velocidade ajustável e proteção AFCI de circuitos de derivação em áreas de repouso de pacientes em instalações de tratamento. Foi acrescentado o cálculo da carga do equipamento de suprimento de veículo elétrico com configurações de corrente variáveis e mudança na segurança do trabalhador na identificação da fonte de energia para desconectar os meios e sair dos espaços que contêm grandes equipamentos elétricos. Requisitos para aterramento dos meios de desconexão instalados no lado da oferta dos meios de desconexão de serviço e cabos instalados expostos em superfícies de teto e paredes laterais. Acrescentou-se requisitos para as ocupações especiais, equipamentos especiais e condições especiais, incluindo a instalação de respingos, o uso de cabos Tipo P” em locais classificados perigosos e a reinspeção de piscinas e outros corpos d’água.
A profi. de 910 pág.
F: NFPA 70
01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
02 – URL FOTO: Licensor’s author: czdistagon – Freepik.com
03 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
Escopo do Serviço
Substituir:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Testes e ensaios quando contratado e pertinentes:
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
