Nome Técnico: CURSO APRIMORAMENTO COMO EXECUTAR MANUTENÇÃO PREVENTIVA, CORRETIVA, CONTROLADA/PREDITIVA DE SUBESTAÇÃO ELÉTRICA – NBR 14039 – INSTALAÇÕES ELÉTRICA DE MÉDIA TENSÃO 1,0KV A 36,2 KV
Referência: 80683
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
Curso Manutenção de Subestação Elétrica
O curso de subestação, Manutenção de Subestação Elétrica, tem como objetivo capacitar profissionais para executar, com segurança e em conformidade com as normas técnicas, atividades de manutenção preventiva, corretiva e preditiva/controlada em subestações elétricas de média tensão (1,0 kV a 36,2 kV), conforme os requisitos estabelecidos pela ABNT NBR 14039.
Além disso, o curso de subestação proporciona conhecimento técnico aprofundado sobre equipamentos e componentes utilizados em subestações, interpretação de projetos elétricos, realização de ensaios e testes, além da aplicação de práticas seguras de manutenção. O conteúdo também prepara o participante para identificar falhas, otimizar a operação e garantir a integridade e continuidade do fornecimento elétrico, protegendo pessoas, equipamentos e instalações.
O que é Subestação Elétrica?
Uma subestação elétrica é uma instalação técnica responsável por transformar, distribuir, proteger e controlar a energia elétrica entre diferentes níveis de tensão, garantindo que ela chegue de forma segura e estável aos sistemas consumidores, assim como indústrias, hospitais, edifícios comerciais e residenciais.
Ela é composta por equipamentos assim como transformadores, disjuntores, seccionadoras, para-raios, cabos de média e alta tensão, cubículos e painéis de proteção, e pode operar em baixa, média ou alta tensão. Nas redes de média tensão (de 1,0 kV a 36,2 kV), seu papel é reduzir a tensão recebida da concessionária para níveis adequados ao consumo, ao mesmo tempo em que protege o sistema contra falhas elétricas.

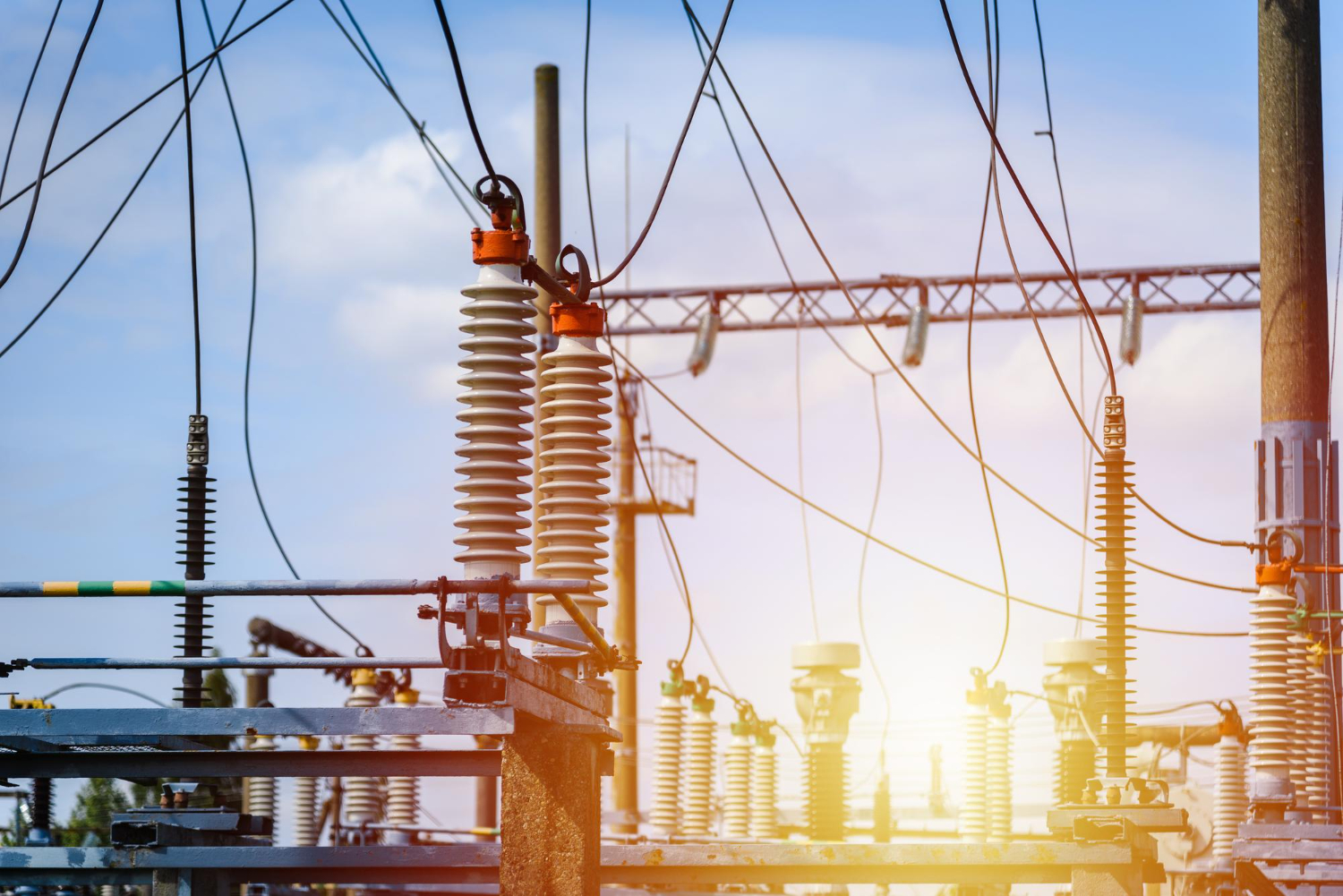

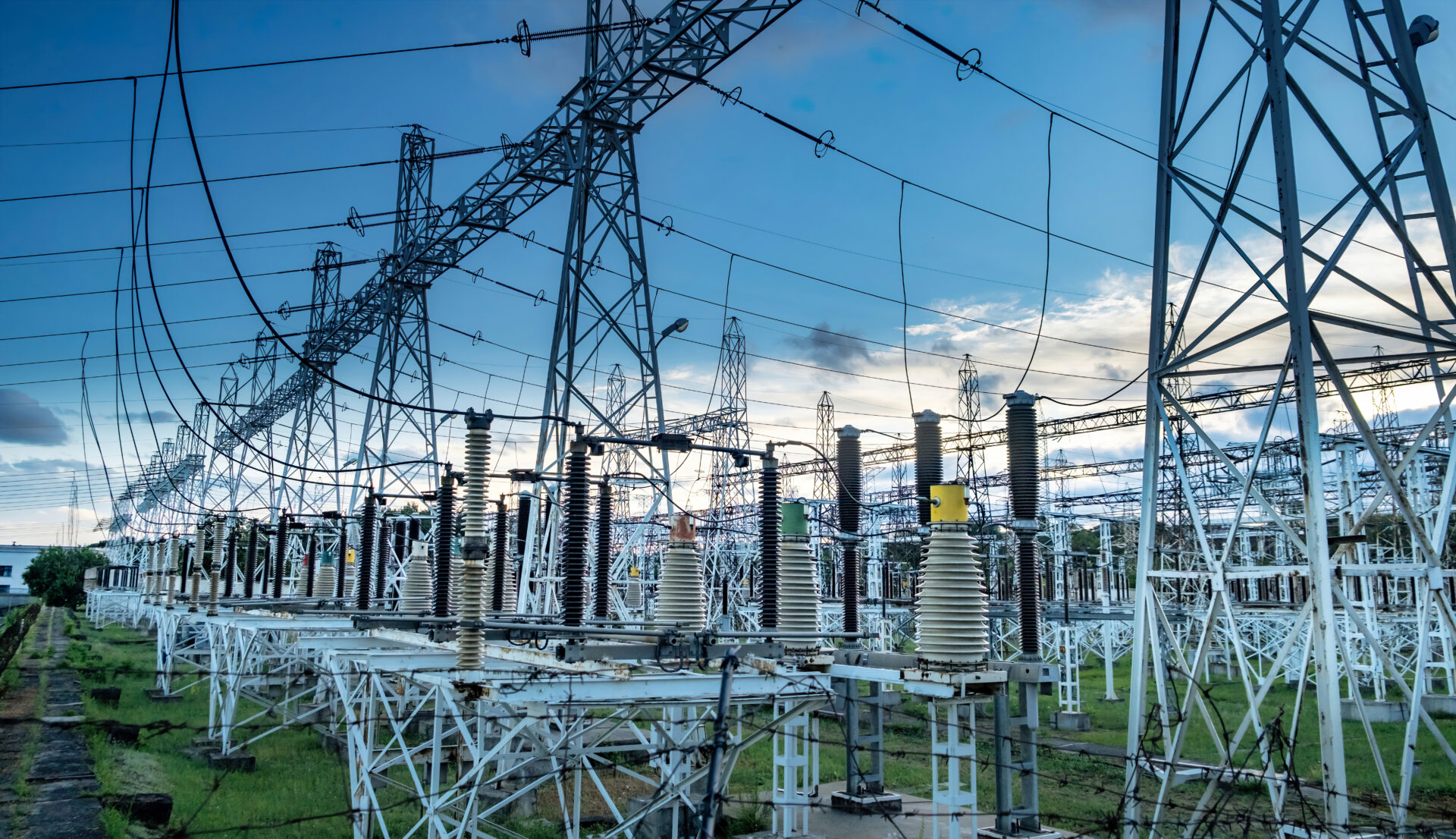

Estrutura típica de subestação aérea de média tensão com isoladores de porcelana e cabos rígidos. O sistema garante a distribuição segura da energia elétrica e permite manobras de seccionamento em campo aberto.
Curso Manutenção Subestação Elétrica: Quais tipos de Subestações Elétricas?
Os principais tipos de subestações elétricas são classificados de acordo com sua finalidade, nível de tensão, forma de instalação e construção física. Dessa forma, veja os principais:
Subestação de Transmissão:
Opera em alta ou extra-alta tensão (≥ 230 kV); interliga grandes blocos de carga e geração.
Subestação de Distribuição:
Transforma média tensão em baixa tensão para atender consumidores finais.
Subestação de Manobra:
Não transforma tensão; apenas direciona e secciona fluxos elétricos.
Como identificar falhas críticas em disjuntores, transformadores e chaves seccionadoras?
Para identificar falhas críticas em disjuntores, transformadores e chaves seccionadoras em subestações elétricas, é essencial aplicar técnicas de inspeção, medição e monitoramento preditivo, assim sempre conforme critérios técnicos da NBR 14039, NR 10 e boas práticas de manutenção.
| Equipamento | Sinais de Falha Crítica | Técnicas de Diagnóstico |
|---|---|---|
| Disjuntor | – Ruído anormal na manobra- Odor de queimado ou presença de fuligem- Trincas ou vazamentos- Superaquecimento ou falha de atuação | – Termografia- Medição de resistência de contato- Teste de tempo de disparo- Inspeção visual técnica |
| Transformador | – Vazamento de óleo isolante- Superaquecimento- Baixo nível ou escurecimento do óleo- Ruídos internos anormais | – Análise de Gases Dissolvidos (DGA)- Ensaios dielétricos (megôhmetro, tangente delta)- Termovisão- Verificação de conexões e aterramento |
| Chave Seccionadora | – Dificuldade na manobra- Contatos oxidados, soltos ou desalinhados- Centelhamento visível- Falha no travamento mecânico | – Inspeção visual periódica- Medição de continuidade elétrica- Teste de operação com/sem carga- Verificação de torque e alinhamento |
Quais equipamentos de proteção individual (EPIs) são obrigatórios nas intervenções em subestações de média tensão?
Nas intervenções em subestações de média tensão (1,0 kV a 36,2 kV), os EPIs obrigatórios são definidos principalmente pela NR 10, NR 06 e diretrizes da ABNT NBR 14039. Portanto, a seleção deve considerar o risco de choque elétrico, arco voltaico, queimaduras, quedas e contato com partes energizadas.
Capacete de segurança com jugular e proteção dielétrica:
Protege contra impactos e arcos elétricos em áreas energizadas.
Protetor facial ou viseira antiarco (classe adequada):
Essencial para manobras em painéis, cubículos e chaves.
Óculos de segurança com proteção lateral:
Complementa o protetor facial em atividades com risco mecânico.
Luvas isolantes de borracha (Classe 1 ou superior):
Conforme nível de tensão; devem ser testadas e acompanhadas por luvas de vaqueta (sobluva).
Vestuário de proteção anti-chama e antiarco (calça e camisa ou macacão):
Deve atender e estar conforme à norma ASTM F1506 ou equivalente, com nível de ATPV compatível.
Calçado de segurança isolante (biqueira e sola dielétrica):
Evita condução de corrente elétrica pelo solo.
Cinturão de segurança tipo paraquedista (quando houver risco de queda):
Usado em trabalhos em altura ou locais com desníveis.
Protetores auriculares (em áreas com ruído elevado):
Aplicável em subestações assim com transformadores de grande porte ou ventilação forçada.
Lanterna ou iluminação portátil isolada (categoria de uso industrial):
Obrigatória em inspeções noturnas, assim como, locais sem iluminação.
Curso Manutenção Subestação Elétrica: O que deve conter em um plano de manutenção técnica?
Um plano de manutenção técnica para subestação elétrica, conforme boas práticas e exigências da NBR 14039, NR 10 e normas complementares, deve conter os seguintes elementos essenciais:
Identificação da instalação: Local, tensão nominal, tipo de subestação e responsável técnico.
Inventário de equipamentos: Lista dos componentes (transformadores, disjuntores, cabos, etc.) com dados técnicos.
Cronograma de manutenções: Periodicidade das ações preventivas, corretivas e preditivas.
Procedimentos técnicos: Passos operacionais, ferramentas e métodos de execução.
Segurança e EPIs/EPCs: Regras de segurança, análise de risco e conforme exigências da NR 10.
Registro de atividades: Formulários ou sistema para documentar todas as ações realizadas.
Indicadores de desempenho: Controle de falhas, desempenho de equipamentos e eficiência da manutenção.
Documentação complementar: Diagramas, laudos, ARTs e manuais técnicos.

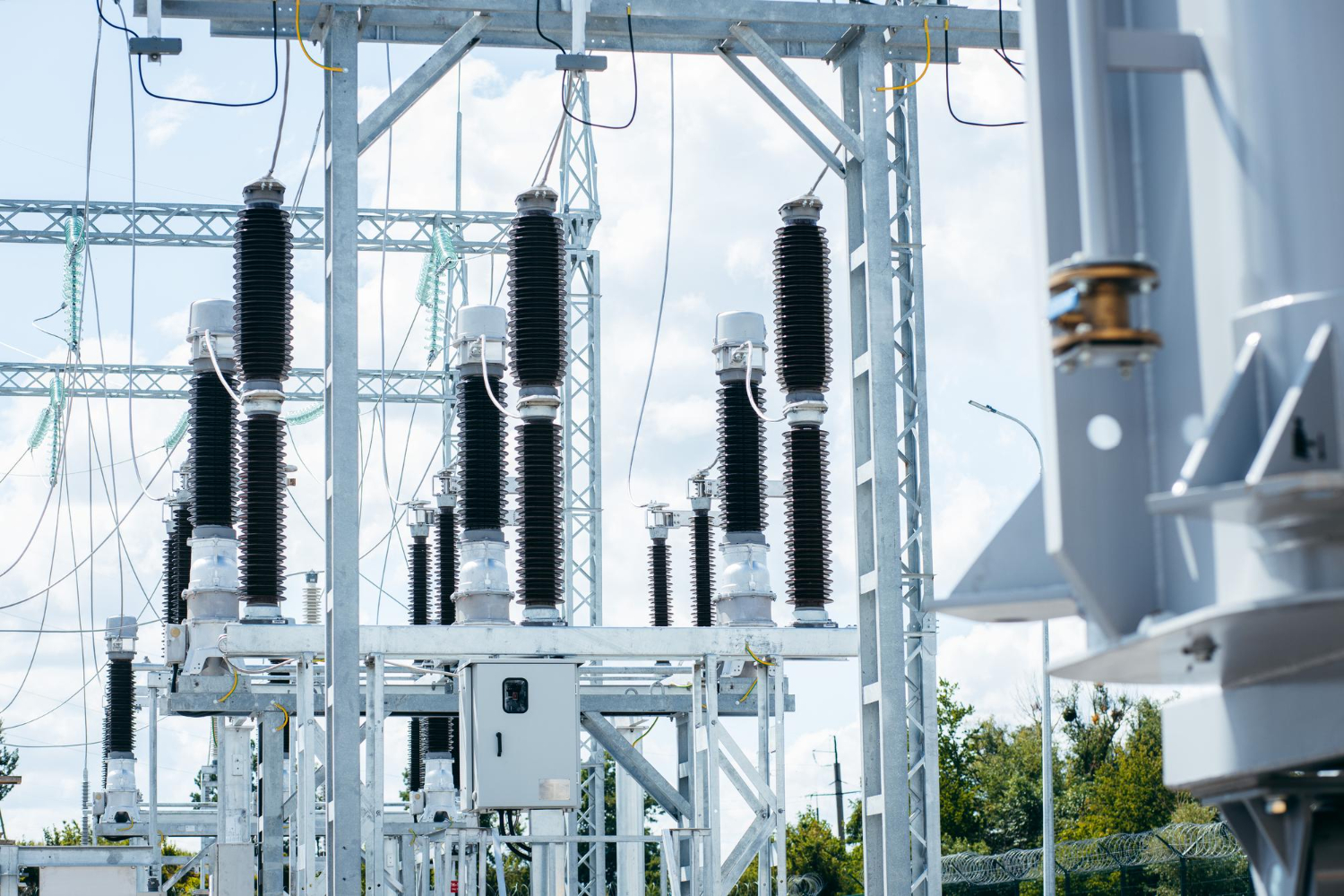

Subestação modular blindada com componentes compactos, isoladores em resina e chaveamento automatizado. Ideal para ambientes urbanos e industriais com alta exigência de segurança e confiabilidade operacional.
Quais ensaios elétricos são indispensáveis para avaliar a integridade de transformadores e cabos de alta tensão?
Os ensaios elétricos indispensáveis para avaliar a integridade de transformadores e cabos de alta tensão, especialmente em subestações de média tensão conforme a ABNT NBR 14039, são os que detectam falhas de isolamento, aquecimento anormal, envelhecimento dielétrico e problemas de conexão.
Segue a lista dos ensaios mais relevantes:
Curso Manutenção Subestação Elétrica: Para Transformadores:
Resistência de Isolamento (Megôhmetro): Avalia a integridade do isolamento entre enrolamentos e entre enrolamento e carcaça.
Ensaio de Relação de Transformação (TTR): Verifica se a relação de espiras está conforme e detecta curtos internos.
Resistência Ôhmica dos Enrolamentos: Detecta assimetrias ou falhas em conexões internas.
Tangente Delta / Fator de Potência (quando aplicável): Avalia a qualidade do isolamento sob tensão alternada.
Análise de Gases Dissolvidos (DGA): Detecta falhas incipientes assim como aquecimento local, arco interno ou descarga parcial.
Curso Manutenção Subestação Elétrica: Para Cabos de Alta Tensão:
Resistência de Isolamento (Megôhmetro): Avalia a condição do isolamento longitudinal e entre fases.
Ensaio de Tensão Suportável (Hipot AC/DC): Aplica tensão elevada para testar a rigidez dielétrica.
Localização de Falhas e Descarga Parcial (em campo): Detecta falhas internas antes que evoluam para curto.
Termografia (em operação): Identifica aquecimentos anormais em conexões, terminações e muflas.
Testes de Continuidade e Verificação de Faseamento: Confirma integridade elétrica e correta interligação dos condutores.
Curso Manutenção Subestação Elétrica: Qual a importância da documentação técnica e dos registros de manutenção para auditorias e inspeções legais?
A documentação técnica e os registros de manutenção são elementos-chave para garantir a conformidade legal, a rastreabilidade operacional e a segurança em subestações elétricas. Portanto, sua importância nas auditorias e inspeções legais pode ser resumida em dois pilares principais:
Comprovação de Conformidade com Normas e Leis
Atende exigências da NR 10, NBR 14039 e ISO 45001 sobre manutenção segura e controlada.
Demonstra que a empresa segue um plano estruturado. Dessa forma, com inspeções e intervenções devidamente registradas.
Evita autuações e penalidades em fiscalizações de órgãos assim como CREA, Ministério do Trabalho e Corpo de Bombeiros.
Rastreabilidade, Responsabilidade Técnica e Gestão de Riscos
Permite rastrear todas as ações realizadas nos equipamentos (quem fez, quando, o que foi feito).
Suporta decisões técnicas em caso de falhas ou acidentes, inclusive em perícias e investigações.
Garante segurança jurídica ao profissional que emite ARTs e portanto ao responsável legal da instalação.
Serve como base para auditorias internas e certificações (ex: ISO 9001, ISO 45001).
Tipos de Manutenção:
Nível 01:
Manutenção Preventiva; Manutenção Corretiva; Manutenção Controlada/Preditiva.
Nível 02:
Manutenção Programada; Manutenção Não-Programada; Manutenção em Campo: Manutenção fora de Campo.
Nível 03:
Manutenção Corretiva planejada; Manutenção Corretiva não planejada; Manutenção Preventiva Sistemática; Manutenção Preventiva Periódica; Manutenção Detectiva “Pró-Ativa”; Manutenção Autônoma, Manutenção Produtiva Total (TPM) e Gestão de Engenharia de Manutenção.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Veja Também:
Curso Média Tensão NBR14039
Laudo Eletromagnético para Subestação
Relatório de Manutenção Eletricidade NR 10
Certificado de conclusão
Curso Manutenção Subestação Elétrica
CURSO APRIMORAMENTO COMO EXECUTAR MANUTENÇÃO PREVENTIVA, CORRETIVA, CONTROLADA/PREDITIVA DE SUBESTAÇÃO ELÉTRICA – NBR 14039 – INSTALAÇÕES ELÉTRICA DE MÉDIA TENSÃO 1,0KV A 36,2 KV
Carga Horária Total: 40 Horas
Módulo 1 – Estrutura, Classificação e Fundamentos Técnicos (5h)
Classificação de subestações: convencional, compacta, pedestal e blindada
Estrutura geral e condições de alimentação
Independência da instalação elétrica e acessibilidade dos componentes
Tipos de instalação: ao tempo, abrigada e em compartimento próprio
Prescrições gerais conforme nbr 14039
Alimentação primária, secundária e critérios de confiabilidade
Importância dos manuais de instrução dos equipamentos componentes
Documentação técnica: prontuário, relatórios, diagramas e registros de manutenção
Módulo 2 – Equipamentos Elétricos da Subestação (6h)
Transformadores de potência e transformadores de medição (tp e tc)
Chaves seccionadoras, disjuntores e pára-raios
Módulos de chaveamento compactos e cubículos de baixa e média tensão
Correntes de curto-circuito e tensão nominal
Cabos de alta tensão: especificações, tipos, muflas e terminais
Resistores de aterramento e condutores de proteção
Tipos de isolantes (óleo, resina, gás sf6) e durabilidades
Módulo 3 – Tipos de Manutenção Aplicadas à Subestação (6h)
Definição e aplicação da manutenção preventiva, corretiva e preditiva/controlada
Estratégias de manutenção baseadas em análise de falhas
Ciclos de manutenção programada e inspeções sistemáticas
Monitoramento de parâmetros elétricos e físicos dos componentes
Técnicas de manutenção orientadas por condição (termografia, vibração, resistência de contato)
Controle de integridade dos componentes e periodicidade mínima
Módulo 4 – Proteção e Segurança Operacional (5h)
Proteção contra choques elétricos: barreiras, dispositivos de seccionamento, drs
Prevenção contra efeitos térmicos e arcos elétricos
Medidas contra sobrecorrentes e sobretensões transitórias
Comando e seccionamento com segurança
Aplicação de EPI’s e EPC’s: seleção, uso e verificação antes da intervenção
Estudo da segurança na subestação: análise preliminar de riscos e procedimentos
Módulo 5 – Instalação e Comissionamento Elétrico (5h)
Condições gerais de instalação conforme NBR14039
Prescrições técnicas de cabos unipolares e multipolares
Aterramento funcional e de proteção: tipos e resistência ôhmica aceitável
Resistência de isolamento da instalação: métodos de ensaio e valores mínimos
Seleção e instalação de componentes conforme especificações técnicas
Verificação de continuidade, polaridade e seccionamento funcional
Módulo 6 – Projetos, Esquemas e Documentação Técnica (4h)
Estudo técnico de projetos elétricos aplicados à subestação
Interpretação de desenhos e diagramas unifilares, trifilares e multifilares
Análise da documentação de instalação e manuais técnicos
Avaliação técnica para substituição ou modificação de componentes
Relação entre especificações técnicas e parâmetros operacionais críticos
Módulo 7 – Ensaios, Controles Sistemáticos e Monitoramento (5h)
Ensaios de campo: resistência ôhmica, resistência de isolamento, relação de transformação
Transformadores de medição: controle de parâmetros e diagnóstico
Níveis de tensão e limites de operação conforme categoria da instalação
Controle sistemático das condições de operação: tensões, correntes e temperatura
Monitoramento remoto e local de parâmetros elétricos e ambientais
Módulo 8 – Análise de falhas, Estudos de Caso e Simulações (4h)
Estudo técnico de falhas em sistemas de média tensão
Avaliação de causas recorrentes: sobrecarga, isolamento, contato deficiente
Simulação de planos de manutenção baseados em análise de criticidade
Estudo de casos práticos: falhas evitáveis e intervenções críticas
Avaliação técnica de desempenho pós-manutenção e relatórios de encerramento
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
