Nome Técnico: CURSO APRIMORAMENTO COMO EXECUTAR TESTE DE ESTANQUEIDADE E ELABORAR RELATÓRIO TÉCNICO – NR 34
Referência: 74974
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Qual objetivo do Curso Como Fazer Teste de Estanqueidade – NR 34?
O objetivo do Curso Como Fazer Teste de Estanqueidade – NR 34 é capacitar o profissional para executar testes de estanqueidade em sistemas, equipamentos e estruturas metálicas, assegurando a detecção de vazamentos, conformidade com requisitos técnicos e legais, e a elaboração de relatórios técnicos com validade documental e emissão de ART, conforme exigido pela NR 34 e normas complementares.
O curso prepara o participante para atuar com segurança, precisão e responsabilidade técnica na inspeção e validação de soldas, tanques, tubulações e compartimentos pressurizados, com foco em atividades de construção, reparo e desmonte naval e industrial, seguindo padrões rigorosos de integridade, segurança e qualidade.
O que é Teste de Estanqueidade?
Teste de estanqueidade é um procedimento técnico utilizado para verificar se um sistema, equipamento ou estrutura é completamente vedado, ou seja, se não há vazamentos de líquidos ou gases sob determinadas condições de pressão.
Esse teste pode ser realizado por métodos hidrostáticos (com água), pneumáticos (com ar ou gás) ou por técnicas específicas como o uso de espuma, traçadores químicos ou medidores de pressão diferencial. Dessa forma, ele é essencial para validar a integridade de soldas, conexões, vedações e materiais, garantindo segurança operacional, conformidade normativa e confiabilidade em ambientes industriais e prediais.

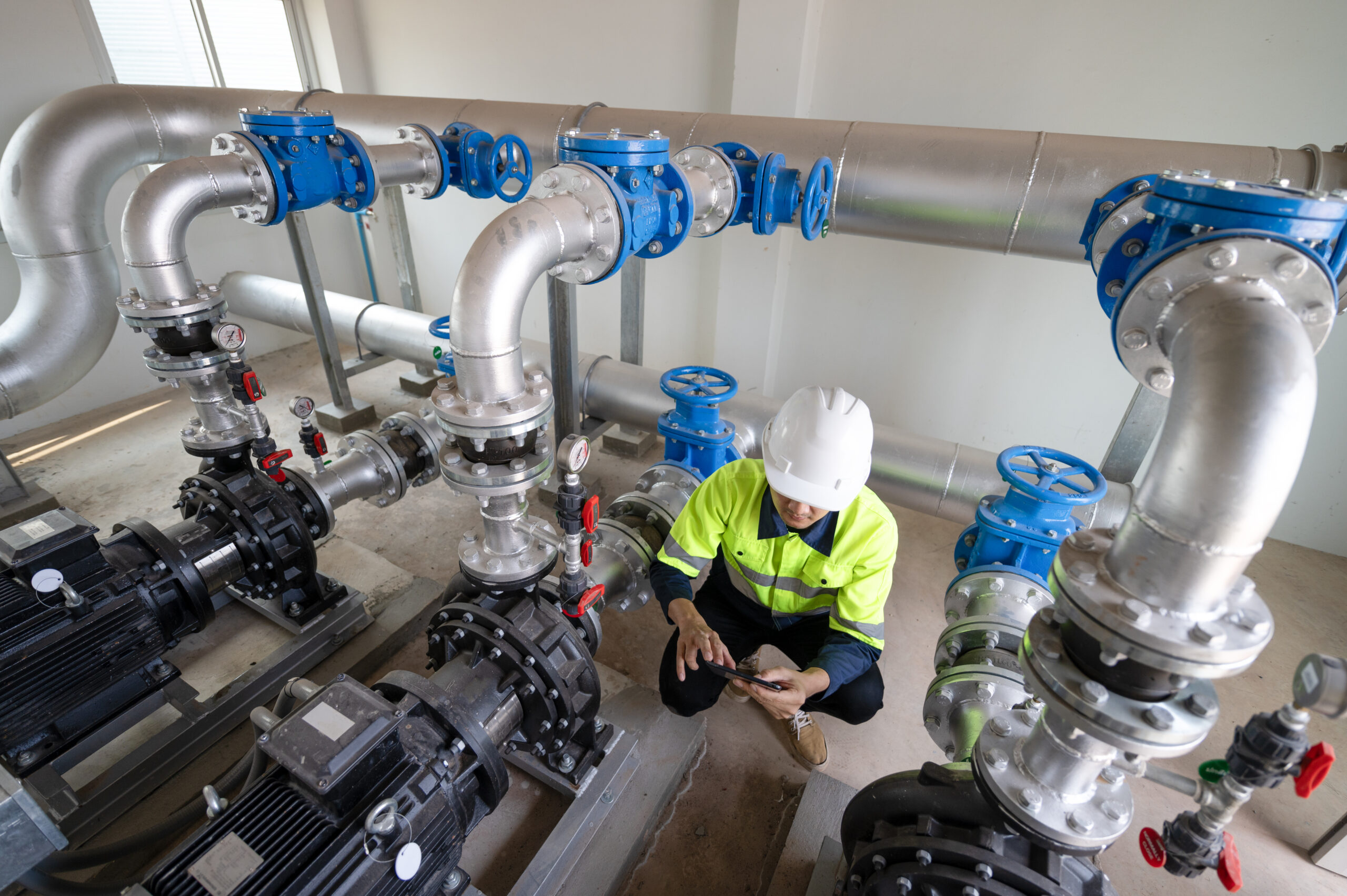

Engenheiro realiza inspeção técnica e registro de dados em sistema pressurizado durante ensaio de estanqueidade. Garantia de integridade estrutural e conformidade normativa.
Quais são os métodos mais utilizados para testes de estanqueidade?
Os métodos mais utilizados para testes de estanqueidade variam conforme o tipo de sistema, fluido, pressão de operação e nível de sensibilidade necessário. Abaixo, os principais:
Hidrostático – Usa água pressurizada para verificar vazamentos. Seguro e comum em estruturas metálicas e tubulações.
Pneumático – Utiliza ar comprimido ou gás inerte. Recomendado para sistemas que não podem ser molhados.
Solução de Sabão (Espuma) – Aplicação de espuma nas conexões para identificar bolhas. Método visual e econômico.
Gás Traçador – Usa hélio ou gás específico com detector. Altamente sensível, ideal para sistemas críticos.
Queda de Pressão (Manômetro) – Mede a variação de pressão ao longo do tempo. Muito usado em linhas de gás.
Submersão (Bolha) – Peça pressurizada é mergulhada na água; bolhas indicam vazamentos. Prático para pequenas peças.
Cada método possui critérios específicos de aplicação, normas técnicas correspondentes e níveis de sensibilidade distintos. A escolha correta evita acidentes, prejuízos e não conformidades em auditorias.
Qual a importância do teste de estanqueidade?
O teste de estanqueidade é essencial para verificar se sistemas, tubulações, tanques ou estruturas metálicas mantêm sua vedação sob pressão. Ao identificar vazamentos antes da operação, ele previne acidentes, contaminações ambientais e falhas estruturais. Além disso, permite validar serviços de soldagem e montagem, garantindo que o equipamento esteja seguro e apto para uso. Portanto, trata-se de uma etapa crítica em qualquer processo de comissionamento ou manutenção industrial.
Além disso, o teste atende às exigências da NR 34 e normas técnicas como a ABNT NBR 15571, sendo obrigatório em diversas atividades da indústria naval e de construção metálica. Portanto, execução correta, acompanhada de relatório técnico e ART, assegura conformidade legal, reforça a credibilidade do profissional e evita penalidades em auditorias ou fiscalizações. Em resumo, testar é proteger: pessoas, processos e patrimônio.
Quais equipamentos são essenciais para a execução do teste de estanqueidade?
Os equipamentos essenciais para a execução do teste de estanqueidade variam conforme o método (hidrostático, pneumático, gás traçador etc.), mas há um conjunto mínimo técnico que garante segurança, precisão e rastreabilidade do ensaio.
Equipamentos Básicos Essenciais:
Manômetro calibrado – Para medir e registrar a pressão aplicada.
Bomba de pressão – Manual ou elétrica, para hidrostático ou pneumático.
Reservatório de fluido – Contém água, ar ou gás para o teste.
Mangueiras e conexões vedantes – Garantem acoplamento seguro.
Válvulas de alívio e bloqueio – Controlam a entrada e liberação de pressão.
Detector de vazamento – Spray, espuma ou sensor eletrônico.
Cronômetro ou registrador – Controla o tempo do ensaio.
EPI e EPC obrigatórios – Luvas, óculos, protetor facial, barreiras.

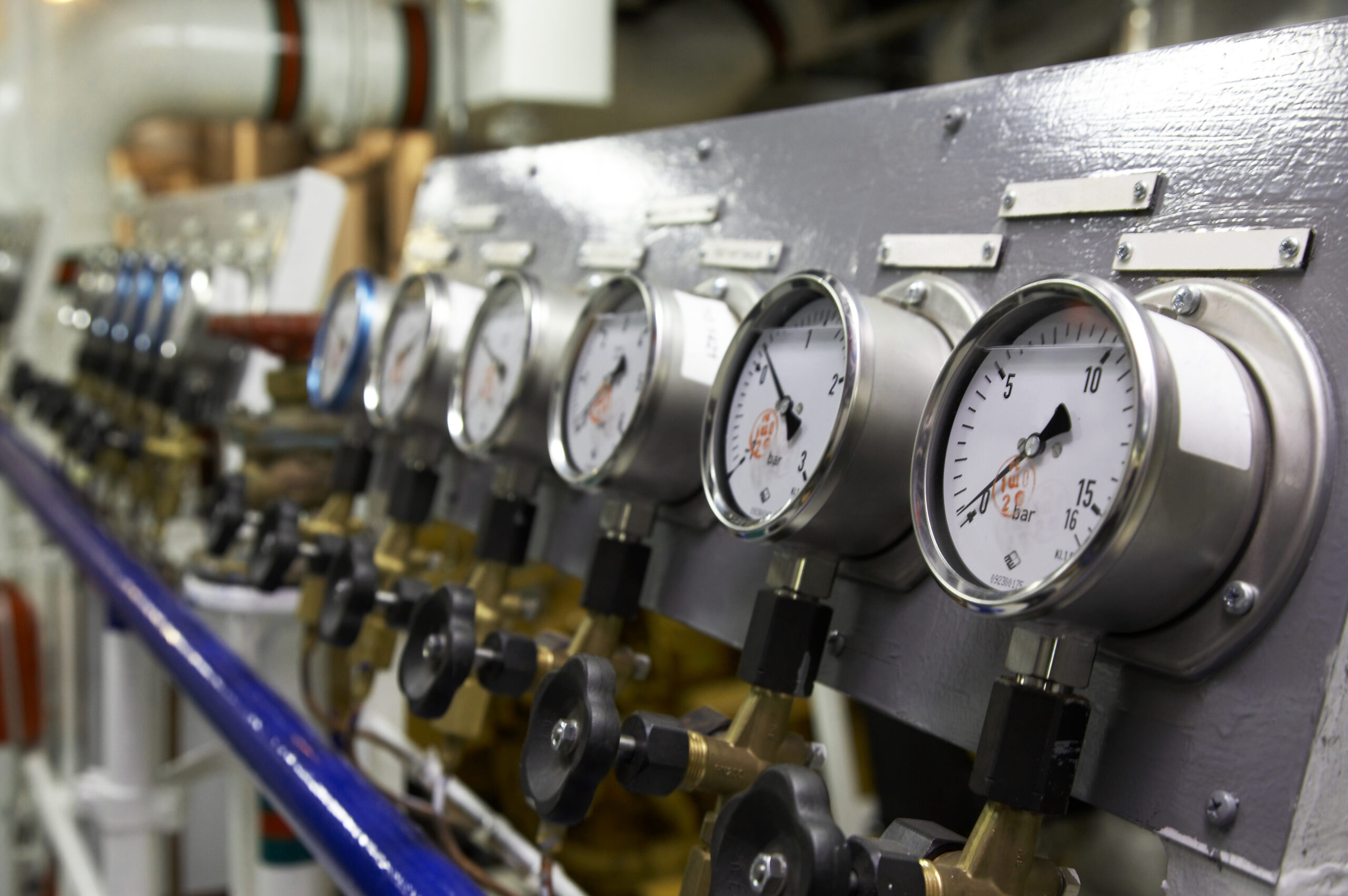

Painel de testes equipado com manômetros calibrados para monitoramento da pressão em múltiplos pontos de verificação durante ensaio de estanqueidade hidrostática e pneumática.
Quando o teste de estanqueidade é obrigatório segundo a NR 34?
De acordo com a NR 34 – Condições e Meio Ambiente de Trabalho na Indústria da Construção, Reparação e Desmonte Naval, o teste de estanqueidade é obrigatório sempre que houver risco de vazamento após intervenções em estruturas que operam com líquidos ou gases. Ele deve ser executado antes da liberação para uso, a fim de garantir a integridade, segurança e vedação do sistema.
A obrigatoriedade se aplica nos seguintes contextos:
Após qualquer processo de soldagem, corte, caldeiraria ou montagem de estruturas metálicas, especialmente em tanques, tubulações, reservatórios e compartimentos pressurizados.
Em reparos ou reconstituições de sistemas com contenção de fluido, quando há potencial comprometimento da vedação.
Antes do comissionamento de estruturas novas ou reformadas, como parte das inspeções obrigatórias de integridade estrutural.
Durante ensaios e testes exigidos para liberação de serviços críticos, conforme exigência documental, contratual ou normativa.
A norma exige que o teste seja documentado tecnicamente, com relatório assinado por profissional habilitado e emissão de ART, servindo como comprovação legal da segurança do sistema.
Qual a relação entre o teste de estanqueidade e a integridade estrutural em atividades de caldeiraria e soldagem?
O teste de estanqueidade está diretamente ligado à verificação da integridade estrutural em atividades de caldeiraria e soldagem, pois ele comprova se as junções soldadas, chapas, flanges e conexões resistem à pressão sem apresentar vazamentos. Portanto, ao aplicar pressão controlada e monitorar a perda ou estabilidade do sistema, o teste valida a qualidade da solda e a vedação do conjunto, assegurando que a estrutura possa operar com segurança.
Além disso, o teste funciona como uma barreira final de controle de qualidade antes da liberação do equipamento ou sistema para operação. Em ambientes industriais, onde falhas em soldas podem gerar explosões, vazamentos tóxicos ou paradas críticas, o teste de estanqueidade atua como um ensaio não destrutivo essencial para garantir desempenho, segurança e conformidade com as normas técnicas e regulatórias.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Veja Também:
Teste de Estanqueidade com Fumaça
Laudo Equipamento Soldagem
Teste de Estanqueidade em Sprinkler
Certificado de conclusão
Curso Como Executar Teste de Estanqueidade – NR 34
CURSO APRIMORAMENTO COMO EXECUTAR TESTE DE ESTANQUEIDADE E ELABORAR RELATÓRIO TÉCNICO – NR 34
Carga Horária Total: 40 Horas
MÓDULO 1 – Fundamentos Técnicos e Legislação Aplicável (6h)
Objetivo e importância dos testes de estanqueidade em contextos da NR 34
Tipos de vazamentos: visíveis, ocultos e intermitentes
Conceitos de pressão, vazão e volume aplicados
Responsabilidades legais e emissão de ART
MÓDULO 2 – Métodos de Teste de Estanqueidade (8h)
Teste hidrostático x teste pneumático: vantagens, riscos e critérios de aplicação
Técnica do manômetro diferencial
Ensaio com detector de vazamento – método de bolhas e espuma
Teste com gás traçador (helium test)
Interpretação de curvas de pressão e estabilidade
Avaliação de resultados conforme critérios de aceitação
MÓDULO 3 – Planejamento da Execução do Teste (6h)
Procedimento técnico-operacional de preparação do sistema
Condições mínimas de segurança para execução do teste
Isolamentos, bloqueios e adequações de linha
Ensaios preliminares e inspeções visuais
Preenchimento do Plano de Teste (PT) e Plano de Controle da Estanqueidade
MÓDULO 4 – Segurança Operacional e Gestão de Riscos (6h)
Avaliação preliminar de riscos em atividades de teste
Controle de energia perigosa (LOTO)
Inspeção de EPI e EPC aplicados ao ensaio
Riscos de explosão, projeção e ruptura
Medidas preventivas e resposta a emergências
Condutas em ambientes confinados ou com atmosferas potencialmente perigosas
MÓDULO 5 – Elaboração do Relatório Técnico e Emissão de ART (8h)
Estrutura técnica mínima de um relatório de estanqueidade
Inclusão de dados operacionais, gráficos e laudos de apoio
Evidências fotográficas e comprovações de integridade
Requisitos legais para emissão de ART
Padrão documental para apresentação à fiscalização, auditorias e clientes
Validação do relatório para fins contratuais e jurídicos
MÓDULO 6 – Estudo de Casos e Simulação de Testes (6h)
Aplicações em vasos de pressão, tanques, linhas de gás e sistemas hidráulicos
Análise de falhas e correções de não conformidades
Interpretação de registros de pressão e testes documentais
Avaliação final do desempenho técnico do participante
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Curso Como Executar Teste de Estanqueidade – NR 34
