Nome Técnico: CURSO APRIMORAMENTO COMO EXECUTAR DIMENSIONAMENTO DOS CABOS PARA LINHAS AÉREAS DE TRANSMISSÃO NBR 17138
Referência: 237197
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Curso Cabos Transmissão NBR17138
O objetivo do Curso Cabos Transmissão NBR17138 consiste em desenvolver a capacidade do profissional de interpretar com precisão todos os requisitos técnicos da ABNT NBR 17138. Assim, o participante aprende a aplicar cálculos, relacionar variáveis mecânicas e elétricas e usar premissas normativas com segurança e consistência. Essa abordagem fortalece a tomada de decisão e reduz erros de projeto, permitindo que o dimensionamento atenda às condições reais de operação.
Além disso, o curso busca elevar o domínio conceitual do aluno sobre comportamento dos condutores, efeitos ambientais, limitações de tração e critérios de flecha. Portanto, ao aplicar a norma principal como eixo central, o profissional passa a reconhecer relações críticas entre temperatura, carregamentos e desempenho estrutural, garantindo que cada escolha de material, tensão ou configuração de vão esteja alinhada às exigências regulatórias e aos padrões de confiabilidade esperados no setor de transmissão.

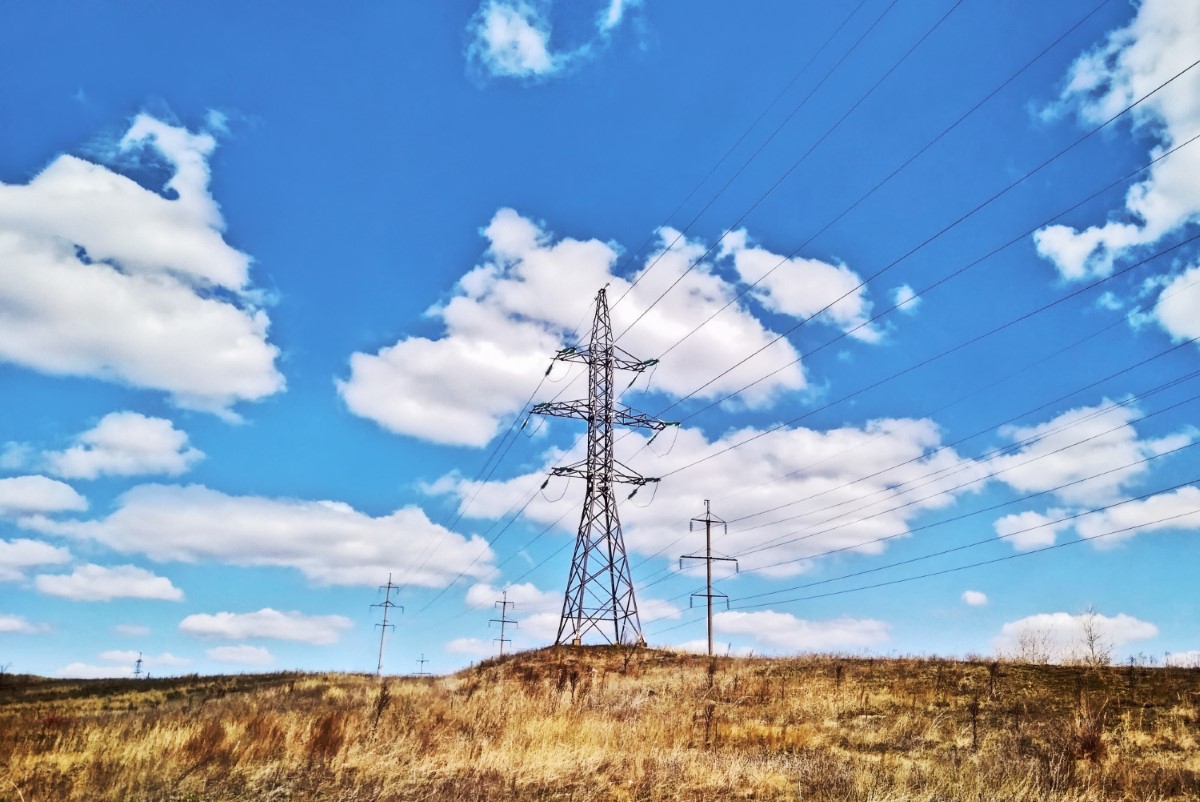

Cenário real onde temperatura e vento modificam o desempenho dos condutores.
Quem deve aplicar os critérios de dimensionamento definidos na ABNT NBR 17138 ao projetar cabos para linhas aéreas de transmissão?
O profissional responsável pelo projeto deve aplicar integralmente os critérios da ABNT NBR 17138, garantindo que as decisões de dimensionamento atendam aos requisitos mecânicos, elétricos e de segurança. Portanto, essa atuação envolve interpretar parâmetros críticos como flecha, tração, temperatura e variações ambientais.
Além disso, o projetista precisa correlacionar esses parâmetros com as condições reais de operação da linha, assegurando que o dimensionamento do cabo permaneça estável ao longo do ciclo de vida. A aplicação adequada da norma evita falhas estruturais, deformações excessivas e incompatibilidades entre cabo e suportes.
Quando o projetista deve recalcular a flecha e a tração dos cabos durante o desenvolvimento do projeto de transmissão?
O recalculo torna-se necessário sempre que ocorrem alterações nos parâmetros que influenciam o comportamento mecânico e térmico do cabo, já que a ABNT NBR 17138 exige verificações repetidas conforme mudanças nas premissas ambientais, nos materiais ou nas condições estruturais.
| Situação que exige recalculo | Justificativa técnica |
|---|---|
| Mudança de temperatura de projeto | A dilatação térmica altera flecha e tração |
| Revisão do vão característico | Variações no comprimento do vão modificam esforços |
| Troca do tipo de cabo | Materiais possuem módulos e resistências distintos |
| Alteração de vento ou gelo | Carregamentos ambientais influenciam deslocamentos |
| Mudança na condição de instalação | Parâmetros iniciais alteram estados finais de tensão |
Curso Cabos Transmissão NBR17138: A temperatura modifica diretamente o comportamento mecânico do cabo.
A temperatura exerce influência direta sobre o alongamento, a tração e a flecha, tornando-se um parâmetro decisivo na aplicação dos critérios da ABNT NBR 17138 e exigindo atenção contínua durante o dimensionamento.
Aumento de alongamento em temperaturas elevadas
Redução da tração em condições de aquecimento
Crescimento da flecha em regime permanente
Ciclos térmicos afetando a estabilidade diária

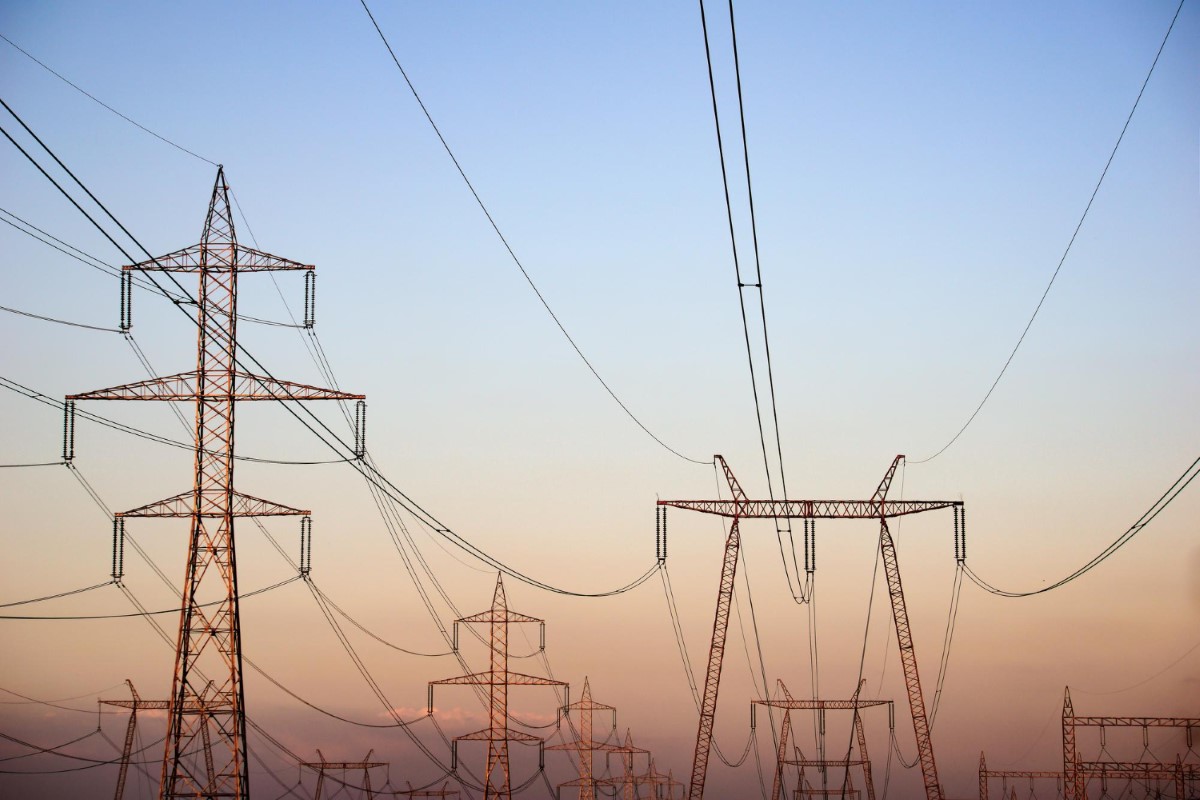

Tensões e flechas definindo o comportamento real dos cabos em linhas de transmissão.
Por que a análise conjunta de tração, flecha e temperatura se torna essencial para garantir conformidade com a ABNT NBR 17138?
A análise integrada permite ao projetista prever com exatidão o comportamento real do cabo em operação, equilibrando esforços mecânicos e variações térmicas conforme os cenários exigidos pela norma. Esse cruzamento de parâmetros evita deformações excessivas, reduz falhas estruturais e assegura que a linha opere dentro dos limites de segurança estabelecidos.
Além disso, essa abordagem assegura que as etapas do dimensionamento sigam premissas normativas, garantindo estabilidade operacional contínua e desempenho confiável durante a execução.
Curso Cabos Transmissão NBR17138: As maiores variações de esforços ocorrem nos vãos críticos da linha.
Os vãos críticos concentram as maiores solicitações mecânicas devido à combinação de distância, peso e condições ambientais, tornando-se pontos fundamentais de verificação no dimensionamento previsto pela ABNT NBR 17138.
| Fator associado ao vão crítico | Efeito sobre o cabo |
|---|---|
| Aumento da distância | Intensificação da flecha |
| Maior variação térmica | Instabilidade mecânica ampliada |
| Exposição ao vento | Aumento de cargas transversais |
| Terreno irregular | Alterações súbitas de tração |
| Estruturas específicas | Solicitações concentradas |
Quem determina os parâmetros mínimos de segurança para seleção de materiais e condutores utilizados no projeto?
A definição desses parâmetros envolve a integração entre normas técnicas, diretrizes da concessionária e avaliação do projetista, garantindo que o comportamento mecânico e elétrico do cabo atenda às exigências da ABNT NBR 17138.
Normas aplicáveis ao projeto
Requisitos da ABNT NBR 17138
Diretrizes da concessionária
Avaliação técnica do projetista
Limitações físicas dos materiais
Quando a escolha entre AAC, AAAC, ACSR ou ACAR se torna decisiva para o desempenho elétrico e mecânico da linha?
A escolha se torna decisiva quando o projeto exige conciliar capacidade de condução de corrente com resistência mecânica adequada às condições ambientais, pois cada tipo de condutor apresenta módulo de elasticidade, comportamento térmico e resistência distintos que impactam diretamente a flecha e a tração.
Além disso, vão, clima e carregamento definem o material adequado à ABNT NBR 17138, garantindo desempenho seguro e estável.

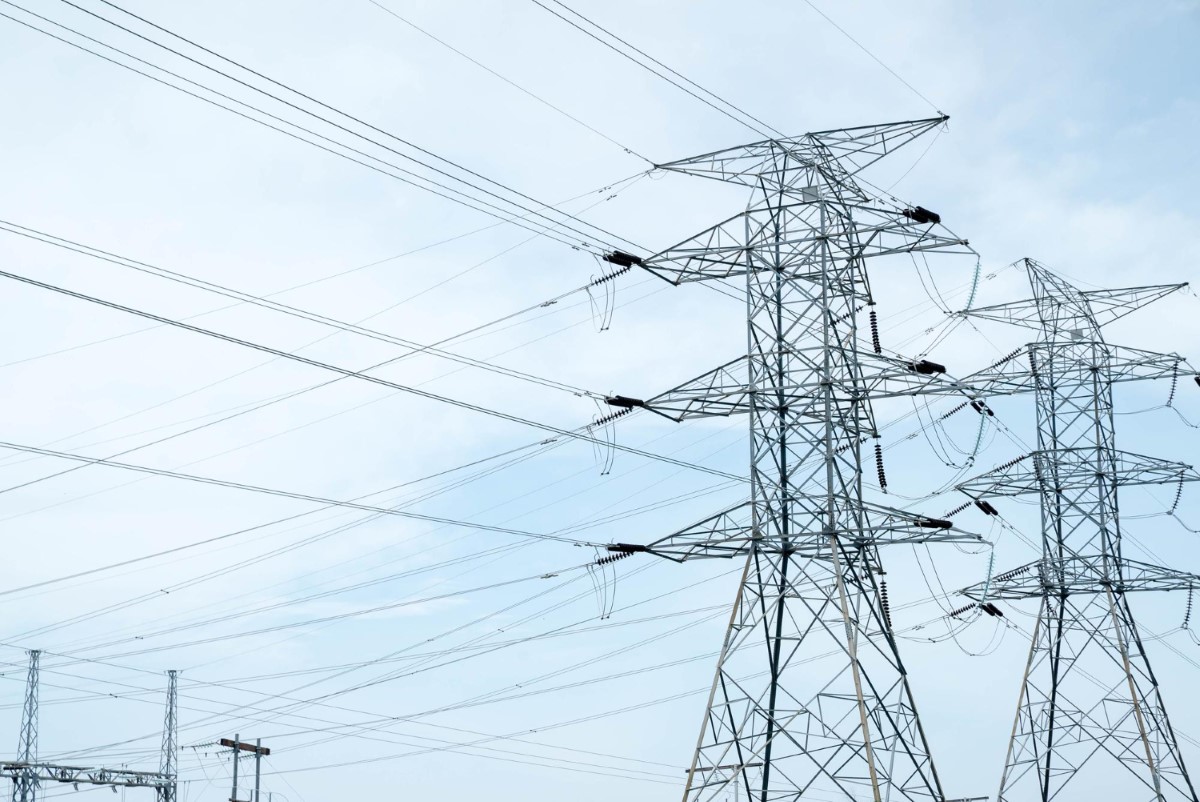

Estruturas suportando esforços dinâmicos que exigem cálculos precisos de tração.
Qual a importância do Curso Cabos Transmissão NBR17138?
A importância do Curso Cabos Transmissão NBR17138 está em capacitar o profissional a aplicar com precisão todos os critérios estabelecidos na ABNT NBR 17138, assegurando que as decisões técnicas sejam fundamentadas e alinhadas aos requisitos normativos. Desse modo, ao dominar os parâmetros de tração, flecha, comportamento térmico e forças ambientais, o aluno fortalece sua habilidade de interpretar cenários complexos e traduzir essas variáveis em escolhas de projeto confiáveis e seguras.
Além disso, o curso amplia a compreensão sobre a interação entre condutores, carregamentos externos e condições reais de operação, permitindo que o projetista antecipe riscos e otimize soluções estruturais com maior precisão. Assim, essa visão integrada garante que o dimensionamento dos cabos siga padrões elevados de desempenho, reduzindo falhas potenciais e promovendo a conformidade total com a norma principal, elemento indispensável para projetos de alta responsabilidade e impacto operacional.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Certificado de conclusão
Curso Cabos Transmissão NBR 17138
CURSO APRIMORAMENTO COMO EXECUTAR DIMENSIONAMENTO DOS CABOS PARA LINHAS AÉREAS DE TRANSMISSÃO NBR 17138
Carga Horária: 40 Horas
MÓDULO 1 – Fundamentos Normativos e Premissas de Projeto (4 Horas)
Conceitos estruturantes da ABNT NBR 17138
Premissas básicas para dimensionamento de cabos
Classificação das linhas aéreas de transmissão
Requisitos normativos para definição das condições de operação
Carga elétrica e parâmetros essenciais de projeto
MÓDULO 2 – Propriedades dos Cabos Condutores e Materiais Aplicáveis (6 Horas)
Materiais normatizados para cabos de LAT
Características mecânicas e elétricas dos condutores
Curvas tensão x deformação
Coeficiente de dilatação térmica e limites normativos
Critérios de seleção entre AAC, AAAC, ACSR, ACAR e outros condutores
Influência da temperatura e das solicitações externas
MÓDULO 3 – Ações Ambientais e Condições de Serviço Segundo a ABNT NBR 17138 (6 Horas)
Ações climáticas e esforços atuantes
Vento, gelo, temperatura e carregamentos acidentais
Estados-limite últimos e de serviço
Combinação de ações aplicáveis
Critérios normativos para verificação de segurança
MÓDULO 4 – Cálculo do Estado de Tensionamento dos Cabos (6 Horas)
Diagramas de tensão e flecha
Equação da parábola e da catenária
Condições normativas de instalação e operação
Determinação da flecha máxima admissível
Influência da variação térmica no alongamento
Premissas para verificação em vãos característicos
MÓDULO 5 – Dimensionamento Mecânico Conforme a NBR 17138 (6 Horas)
Processo de dimensionamento mecânico
Determinação das tensões máximas e mínimas
Critérios normativos para tração admissível
Cálculo de esforços em suportes e estruturas
Verificação do atendimento aos limites de segurança
MÓDULO 6 – Dimensionamento Elétrico e Desempenho dos Cabos (4 Horas)
Corrente admissível e aquecimento
Efeito Joule e perdas elétricas
Critérios de queda de tensão
Limites térmicos estabelecidos pela norma
Avaliação do desempenho em regime permanente
MÓDULO 7 – Interação com Componentes de Linha e Premissas Complementares (4 Horas)
Relação do cabo com isoladores e ferragens
Compatibilidade mecânica e elétrica
Esforços transmitidos às estruturas
Diretrizes complementares de projeto
Integração entre cálculos mecânicos e elétricos
MÓDULO 8 – Interpretação Normativa, Documentação Técnica e Conformidade (4 Horas)
Requisitos documentais exigidos pela ABNT NBR 17138
Anotação de Responsabilidade Técnica e conformidade normativa
Registros e parâmetros obrigatórios
Premissas de segurança e integridade operacional
Estruturação do relatório técnico de dimensionamento
Finalização e Certificação:
Exercícios Práticos (quando contratado);
Registro das Evidências;
Avaliação Teórica;
Avaliação Prática (Quando contratada);
Certificado de Participação.
NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar. É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Cabos Transmissão NBR 17138
