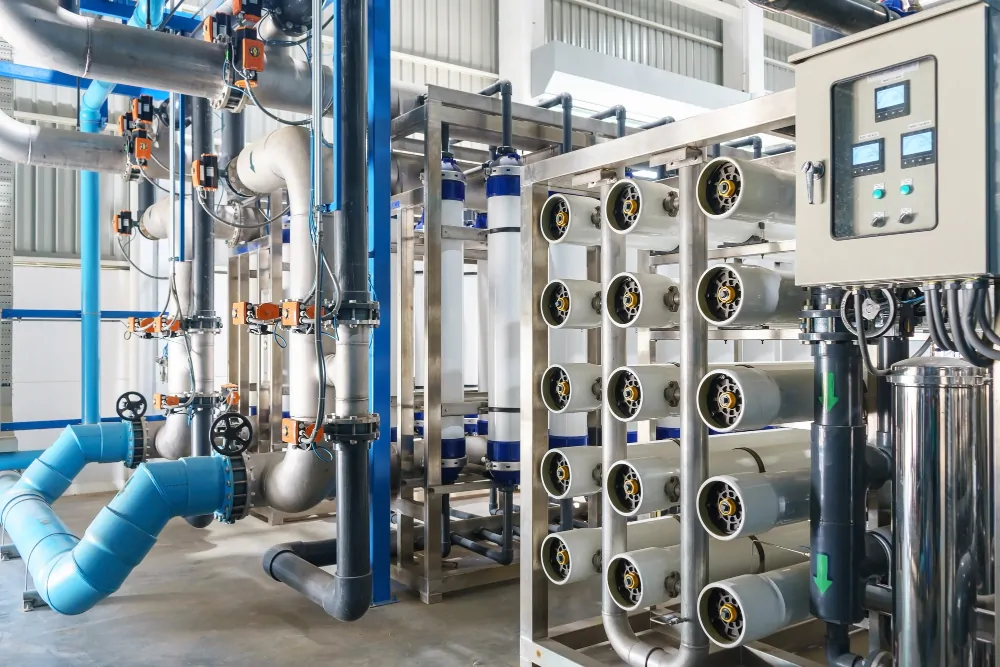

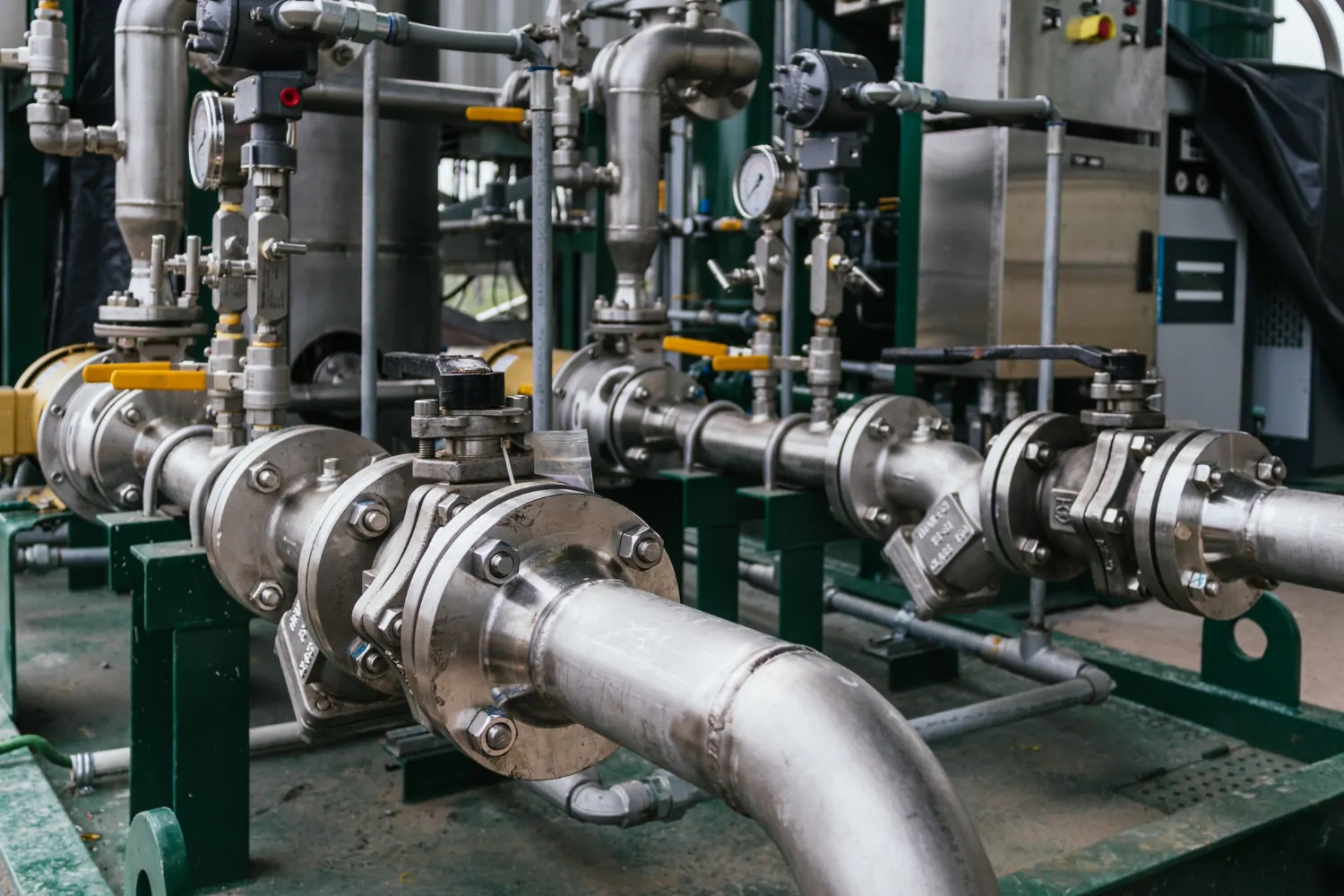

Teste de Estanqueidade em Tubulação de Água

Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:

Objetivo
Realizar inspeção técnica e teste de estanqueidade em tubulação de água, com a finalidade de avaliar a integridade do sistema e identificar possíveis vazamentos. Emitir relatório técnico detalhado contendo os resultados das inspeções e testes, assim como a emissão de uma ART (Anotação de Responsabilidade Técnica) para formalizar os serviços executados.

Atividades a Serem Realizadas
Preparação e Planejamento
Análise preliminar da área: Estudo das condições da tubulação e revisão dos projetos e documentação disponíveis.
Planejamento de segurança: Identificação e implementação de medidas de segurança para a realização da inspeção e do teste de estanqueidade.
Desenvolvimento de um plano de inspeção e teste: Definição dos parâmetros de teste, métodos e procedimentos a serem utilizados.

Inspeção Técnica
Inspeção visual e dimensional: Avaliação visual e verificação de integridade física das tubulações, conexões e suportes.
Inspeção de corrosão: Identificação de possíveis pontos de corrosão e desgaste.
Inspeção de juntas e soldas: Verificação da condição das juntas e soldas, buscando por trincas, falhas ou desgastes.
Registro fotográfico e documental: Realização de fotos e anotações detalhadas das condições encontradas durante a inspeção.

Teste de Estanqueidade
Preparação para o teste: Verificação de que o sistema está isolado e apto para o teste.
Execução do teste de estanqueidade: Aplicação de pressão de teste de acordo com normas técnicas aplicáveis, acompanhando os seguintes pontos:
Manutenção da pressão pelo tempo recomendado;
Identificação de eventuais quedas de pressão que possam indicar vazamentos;
Medição e registro dos parâmetros de teste (pressão, tempo, temperatura, etc.).
Avaliação dos resultados do teste: Determinação da conformidade do sistema com base nos resultados.

Elaboração do Relatório Técnico
Documentação dos procedimentos: Detalhamento de todos os procedimentos de inspeção e teste realizados.
Descrição das condições encontradas: Relato das condições da tubulação, pontos críticos e observações feitas durante a inspeção.
Resultados dos testes: Apresentação dos dados obtidos no teste de estanqueidade, incluindo gráficos de pressão x tempo (se aplicável).
Recomendações técnicas: Indicação de reparos, trocas ou melhorias, caso sejam identificadas necessidades.
Conclusões: Sumário dos achados e parecer técnico sobre a integridade do sistema.

Emissão da ART
Registro da ART: Elaboração e emissão da ART pelo responsável técnico, formalizando a responsabilidade sobre as atividades de inspeção e teste de estanqueidade.

Normas Técnicas e Referências
Normas aplicáveis: ABNT NBR 15526, NBR 5590 (ou outras normas específicas para teste de estanqueidade e inspeção de tubulações de água).
Referências adicionais: Procedimentos de segurança e manuais técnicos fornecidos pelo fabricante da tubulação.

Equipamentos Necessários
Bomba de teste para aplicação de pressão;
Manômetro calibrado;
Ferramentas de inspeção visual (lentes, lanterna, etc.);
Equipamento fotográfico para registro;
Equipamentos de segurança (EPIs e EPCs) adequados ao ambiente.

Considerações Finais
A execução da inspeção técnica e do teste de estanqueidade deve ser realizada por profissionais capacitados e com experiência comprovada, a fim de garantir a confiabilidade dos resultados e a segurança do sistema.

Testes, Ensaios e Análises Quantitativas quando pertinentes e contratado:
Os testes, ensaios e análises quantitativas são necessários e desempenham um papel fundamental para garantir a integridade, a segurança e a conformidade da tubulação de água. Abaixo, detalho cada um desses aspectos:

Testes
Os testes são processos práticos de verificação e têm o objetivo de identificar a condição de operação da tubulação. Um dos principais testes aplicáveis em tubulações de água é o teste de estanqueidade, que é necessário para detectar vazamentos e avaliar a capacidade do sistema em manter pressão sem perdas. Esse teste consiste em:
Aplicação de pressão interna superior à pressão de operação, seguindo normas específicas, para verificar se o sistema mantém essa pressão ao longo do tempo sem quedas significativas.
Observação do comportamento da pressão durante um intervalo específico para garantir que não há vazamentos.

Este teste é fundamental para a certificação da estanqueidade do sistema e deve ser documentado em detalhes, registrando os valores de pressão, tempo de teste e possíveis quedas de pressão.

Ensaios
Os ensaios têm o objetivo de caracterizar propriedades específicas dos materiais e das juntas das tubulações, verificando sua conformidade com as normas. Os principais ensaios aplicáveis incluem:

Ensaio de Corrosão: Utilizado para avaliar o estado do material em termos de resistência à corrosão, considerando o tempo de operação e o ambiente da tubulação. É importante para prever a vida útil e identificar áreas com desgaste prematuro.

Ensaio de Solda e Conexões: Verifica a qualidade das soldas e conexões para garantir que não haja trincas, falhas ou outros defeitos que possam comprometer a integridade da tubulação. Este ensaio é feito com técnicas como radiografia, ultrassom ou líquidos penetrantes, dependendo da acessibilidade e dos requisitos de segurança.

Esses ensaios fornecem uma visão detalhada da integridade estrutural e são importantes para uma avaliação completa da tubulação.

Análises Quantitativas
As análises quantitativas fornecem dados numéricos e mensuráveis, sendo essenciais para uma avaliação criteriosa dos resultados obtidos nos testes e ensaios. Para a tubulação de água, as principais análises incluem:
Análise de Pressão x Tempo: Avalia a variação da pressão interna da tubulação ao longo do tempo durante o teste de estanqueidade. A análise quantitativa desses dados ajuda a detectar microvazamentos que não são perceptíveis a olho nu ou em inspeções visuais simples.

Análise de Espessura e Desgaste: Utilizando equipamentos como ultrassom para medir a espessura da parede da tubulação em diferentes pontos, é possível verificar se há áreas com desgaste excessivo ou deformações. Estes dados podem ser comparados com os valores originais de projeto para determinar a integridade da tubulação.

Cálculo de Fatores de Segurança e Vida Útil Remanescente: Baseando-se nos resultados de corrosão, pressão e espessura, é possível calcular o fator de segurança atual e prever a vida útil remanescente da tubulação, permitindo uma análise preditiva para futuras manutenções.

Importância dos Testes, Ensaios e Análises Quantitativas
Essas verificações garantem que a tubulação de água atende aos padrões de segurança e desempenho e ajudam a evitar falhas no sistema que poderiam resultar em vazamentos, interrupções no fornecimento ou até mesmo riscos à segurança. A combinação dessas três práticas oferece uma visão completa da integridade da tubulação e fornece uma base sólida para o relatório técnico e para recomendações futuras.

Outros elementos quando Contratado e pertinentes:
Porte das instalações;
Verificação da conformidade do sistema;
Elaboração e qualificação do procedimento;
Supervisão do ensaio;
Aplicação do teste de estanqueidade;
Aplicação de pressão sobre o equipamento;
Regulador de pressão;
Válvula de segurança;
Válvula de alívio;
Medidor de pressão;
Projeto do sistema do teste de estanqueidade;
Memória de cálculo do projeto do sistema;
Procedimentos Ocupacionais;
Juntas de expansão;
Pressão de abertura ajustada;
Despressurização por válvula de alívio;
Identificação de vazamentos no sistema;
Vazamentos nas tubulações;
Adequação às recomendações do fabricante;
Documentação referente;
Histórico de laudos de conformidade;
Validade das vistorias, laudos, prontuários;
Aptidão dos profissionais;
Checagem dos itens de segurança;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Fonte: NBR 15571

Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);

Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.

NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.

Teste de Estanqueidade em Tubulação de Água

Teste de Estanqueidade em Tubulação de Água

Referências Normativas quando for o caso aos dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 13 – Caldeiras, Vasos De Pressão E Tubulações E Tanques Metálicos De Armazenamento
NR 18 –  Condições e Maio Ambiente de Trabalho na Indústria da Construção;
ABNT NBR 9650 – Verificação da estanqueidade no assentamento de adutoras e redes de água;
ABNT NBR 15571 – Ensaios não destrutivos — Estanqueidade — Detecção de vazamentos;
ABNT NBR 15952 – Sistemas para redes de distribuição e adução de água e transporte de esgotos sob pressão — Verificação da estanqueidade hidrostática em tubulações de polietileno;
ASME – Tubulação de processo B31.3 (Process Piping B31.3)
N 2555 – (Petrobras) Inspeção em Serviço de Tubulações
API 570 – INSPEÇÃO DE TUBULAÇÕES /PIPING INSPECTION
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para treinamento;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Teste de Estanqueidade em Tubulação de Água

Teste de Estanqueidade em Tubulação de Água

Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.

Teste de Estanqueidade em Tubulação de Água

Teste de Estanqueidade em Tubulação de Água

Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da  Inspeção técnica.

NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)

A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.

Teste de Estanqueidade em Tubulação de Água

Saiba Mais: Teste de Estanqueidade em Tubulação de Água

3 Condições gerais
3.1 O ensaio de verificação da estanqueidade durante o assentamento de tubulações destinadas à adução de água sob pressão deve ser feito em três etapas:
a) etapa preparatória;
b) etapa principal;
c) etapa final.
3.2 Toda a tubulação deve ser ensaiada, podendo o ensaio ser realizado por trechos, em função de condições específicas.
3.2.1 Nos casos de ensaios por trechos o projeto de execução da tubulação deve prever sua execução com base nas seguintes recomendações:
a) adotar trechos com extensão entre 500 a 1500 m;
b) a preessão de ensaio resultante no ponto mais elevado de cada trecho não deve ser inferior a 1,1 vez a pressão de serviço do trecho;
c) as condições topográficas do perfil da tubulação devem ser levadas em conta na definição da extensão de cada trecho.
3.3 Preparação do ensaio
3.3.1 Equipamentos
São necessários os seguintes:
a) bomba de pressão;
b) tanque de água munido de dispositivo de medição de volume com precisão de centésimo de litro;
c) manômetro registrador, com precisão de leitura de 0,01 MPa, sendo recomendável a utilização de dois manômetros;
d) termômetros para medições simultâneas de temperatura ambiente e da água na tubulação;
e) válvula de retenção para a bomba da alínea a);
f) registro;
g) dispositivos de eliminação do ar da tubulação.
Nota: Os equipamentos de medição deverão ser previamente aferidos.
3.3.2 Limpeza e tamponamento dos trechos a serem ensaiados.
3.3.2.1 A tubulação deve ser limpa e lavada, para remover corpos estranhos, que possam danificar equipamentos e prejudicar o ensaio.
3.3.2.2 O projeto de execução da tubulação deve indicar as características do tamponamento do trecho com suas respectivas ancoragens, quer sejam definitivas, quer sejam provisórias.
3.3.3 Ancoragem da tubulação e dos tampões
3.3.3.1 O projeto das ancoragens da tubulação e dos tampões deve levar em conta as pressões de ensaio da tubulação.
3.3.3.2 Os ensaios de estanqueidade somente podem ser iniciados após a completa execução de todas as ancoragens do trecho, quer sejam definitivas, quer sejam
provisórias.
3.3.4 Reaterro da vala
3.3.4.1 Os tubos devem ser cobertos por um reaterro parcial da vala, executado de acordo com as recomendações para cada tipo de tubulação, com altura suficiente para evitar qualquer deslocamento durante o ensaio, bem como para atenuar os efeitos de eventuais alterações da temperatura.
3.3.5 Juntas
3.3.5.1 As juntas dos tubos, conexões e aparelhos devem permanecer descobertas para permitir a inspeção visual de eventuais vazamentos.
3.3.5.2 Excepcionalmente as juntas poderão ser cobertas, devendo-se, neste caso, substituir a inspeção visual pelo emprego de equipamentos apropriados à detecção de
vazamentos, em comum acordo com a fiscalização.
3.3.6 Eliminação do ar da tubulação
3.3.6.1 Deve ser verificada a correta aplicação e o bom funcionamento dos dispositivos de eliminação do ar, definitivos ou provisórios, em obediência às especificações do projeto.
3.4 Etapa preparatória
3.4.1 Nesta etapa procuram-se eliminar os efeitos de:
a) eventuais vazamentos;
b) eventuais acomodações da tubulação e das suas ancoragens;
c) absorção de água pelas paredes internas dos tubos ou por seus revestimentos;
d) possíveis variações de volume da tubulação em função de diferenças de temperatura e de pressão interna.”
Fonte: NBR 9650

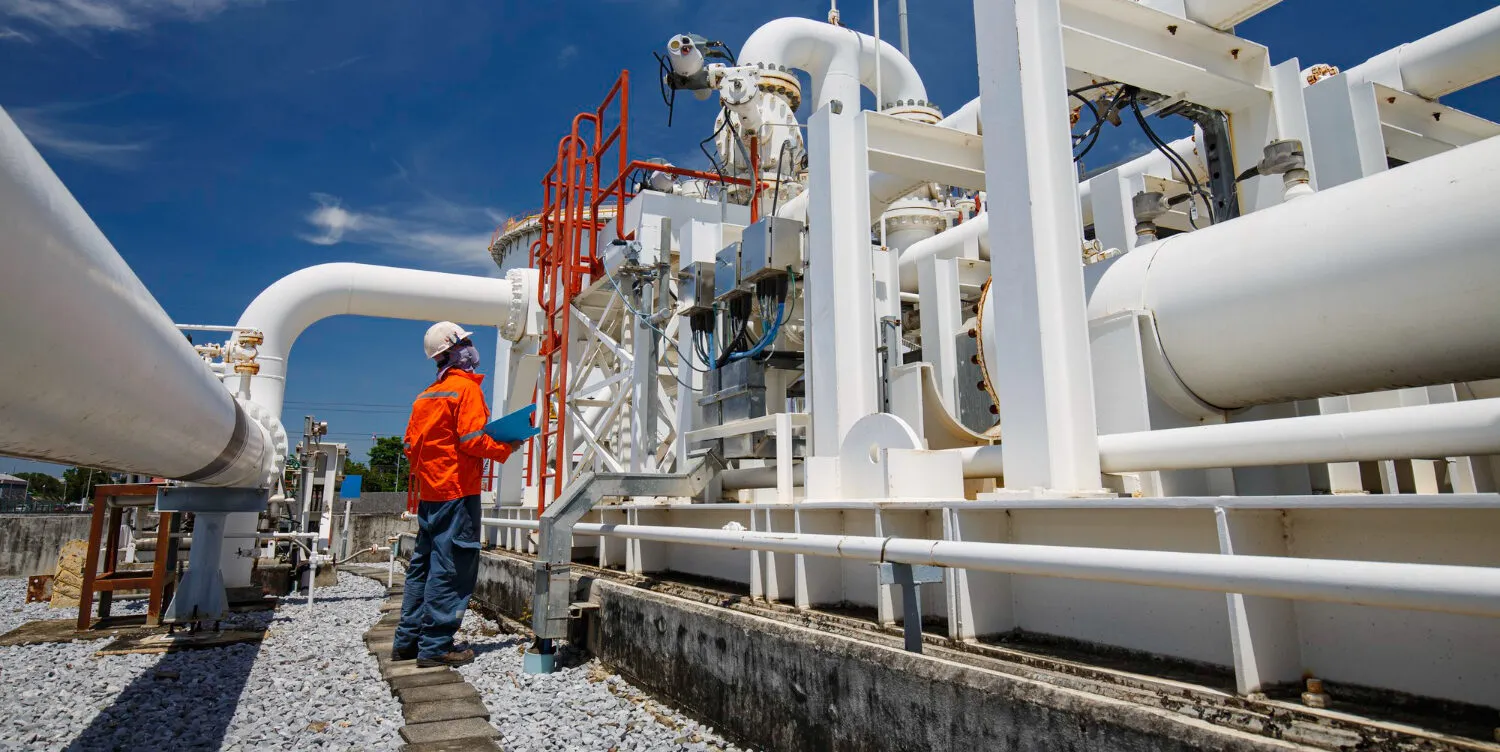

1- URL FOTO: Licensor’s Author: Noomcpk – Freepik.com
2- URL FOTO: Licensor’s Author: wirestock – Freepik.com

Teste de Estanqueidade em Tubulação de Água: Consulte-nos.
