Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA ENSAIOS E TESTES DE CARGA EM OLHAIS DE IÇAMENTO E ELEVAÇÃO, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 47877
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
Qual o Objetivo do Teste de Carga em Olhais de Içamento?
O objetivo da execução do teste de carga em olhais de içamento e elevação é verificar a capacidade de resistência e integridade estrutural desses dispositivos sob condições controladas, garantindo que atendam aos requisitos de segurança e às normas técnicas aplicáveis. Então, esse procedimento visa assegurar a confiabilidade dos olhais durante operações de elevação e movimentação de cargas, prevenindo falhas que possam comprometer a segurança de pessoas, equipamentos e materiais.

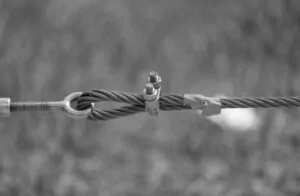

Análise de olhais de içamento e cabos de aço, garantindo a conformidade com os padrões de segurança para execução de ensaios e testes de carga.
Porque Realizar a Execução do Teste de Carga em Olhais de Içamento e Elevação?
A execução do teste de carga em olhais de içamento e elevação é essencial para:
Garantir a Segurança: Confirma a capacidade dos olhais de suportar as cargas previstas, reduzindo o risco de acidentes durante as operações de içamento.
Atender Normas e Regulamentos: Cumpre as exigências técnicas de normas nacionais e internacionais que determinam requisitos mínimos de segurança e desempenho.
Preservar a Integridade dos Equipamentos: Verifica possíveis defeitos de fabricação, desgaste ou falhas estruturais que possam comprometer a operação.
Evitar Danos e Perdas: Minimiza o risco de danos a materiais, equipamentos e estruturas durante as atividades de movimentação de cargas.
Assegurar Confiabilidade: Garante que os olhais estejam em condições adequadas para suportar o uso previsto, aumentando a eficiência e a confiança nas operações.
O que são Olhais de Içamento e Olhais de Elevação?
Olhais de içamento e olhais de elevação são componentes metálicos utilizados como pontos de ancoragem para operações de movimentação e elevação de cargas. Eles permitem que acessórios, como ganchos, cabos, ou cintas, sejam conectados com segurança a máquinas, equipamentos ou estruturas, viabilizando o içamento ou elevação de itens pesados em diferentes cenários industriais, logísticos ou de construção civil.
Olhais de Içamento
Definição: Dispositivos projetados para permitir a movimentação de cargas em diferentes direções, incluindo elevação vertical, inclinação ou deslocamento horizontal.
Usos principais:
– Içamento de máquinas e equipamentos pesados.
– Movimentação de peças industriais durante transporte ou manutenção.
Destaques técnicos:
– Resistem a esforços em múltiplos ângulos.
– Versáteis para diferentes aplicações de carga.
Olhais de Elevação
Definição: Dispositivos projetados principalmente para elevação vertical de cargas.
Usos principais:
– Elevação de máquinas, motores e outros objetos pesados de forma direta e alinhada.
– Operações em que o movimento vertical é prioritário.
Destaques técnicos:
– Desenvolvidos para suportar forças verticais diretas.
– Normalmente utilizados em aplicações mais controladas.
Semelhanças:
– Ambos são fabricados em materiais de alta resistência, como aço, para suportar cargas elevadas.
– Necessitam de inspeções regulares e devem cumprir normas técnicas.
– São utilizados em indústrias, construção civil e transporte para garantir segurança e eficiência.
Diferenças principais:
Direção da carga:
– Olhais de içamento são projetados para suportar forças em diferentes ângulos.
– Olhais de elevação priorizam cargas verticais.
Aplicação:
– Os olhais de içamento são mais versáteis.
– Os olhais de elevação são específicos para levantamentos verticais.
Ambos são indispensáveis para operações seguras e eficientes, cada qual adequado a situações específicas.

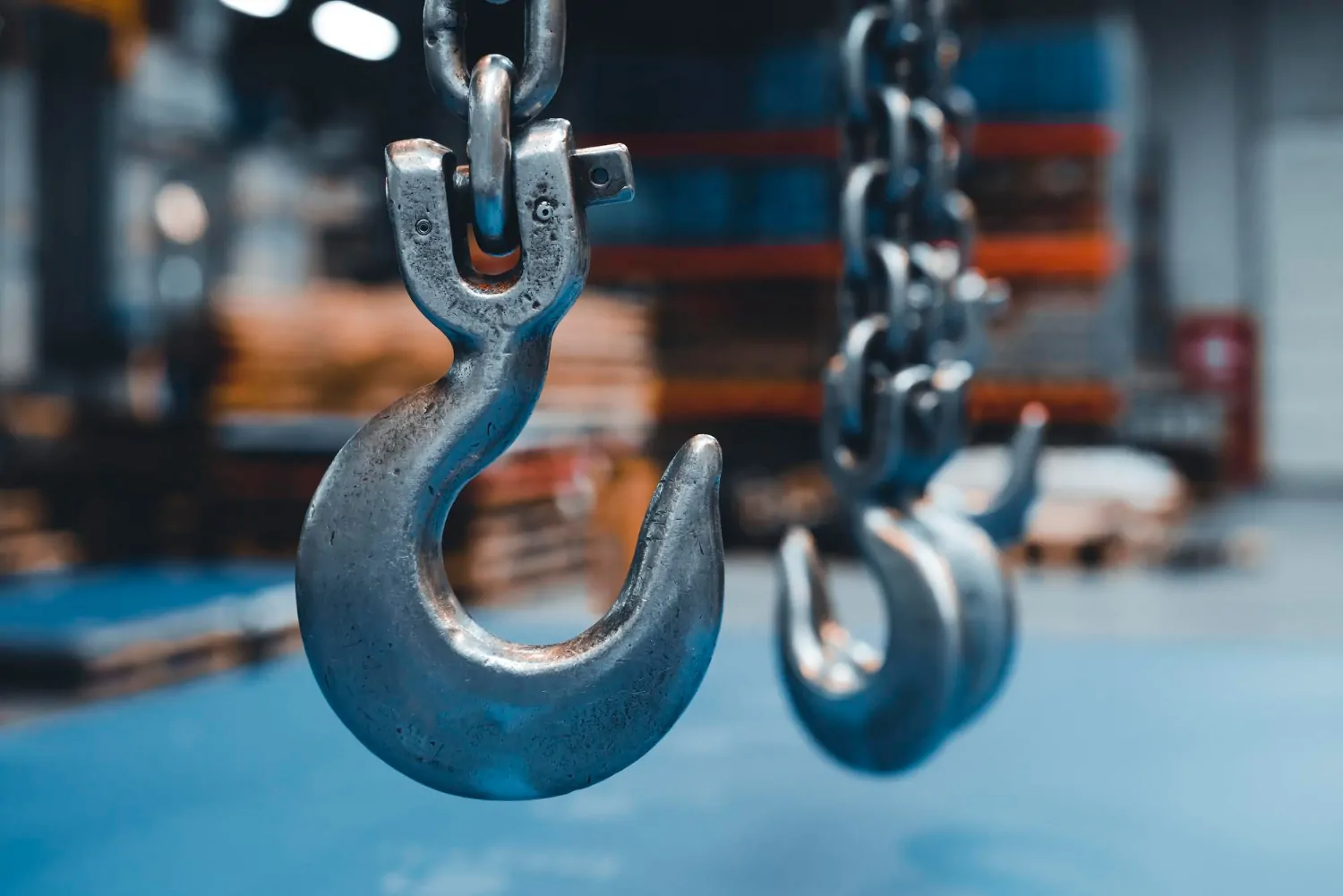

Análise de ganchos e correntes utilizados para elevação de cargas, assegurando a conformidade com os requisitos técnicos.
Quando é aplicável o Teste de Carga em Olhais de Içamento e Elevação?
O teste de carga em olhais de içamento e elevação é aplicável em diversas situações para garantir a segurança e a integridade desses dispositivos. Ele deve ser realizado quando:
Instalação inicial:
Ao instalar novos olhais de içamento ou elevação em máquinas, equipamentos ou estruturas, para verificar sua capacidade de carga e conformidade com as especificações técnicas.
Inspeções periódicas:
Conforme exigido por normas técnicas ou regulamentos internos, como parte de um programa de manutenção preventiva, especialmente em ambientes de trabalho onde os olhais são usados frequentemente.
Após reparos ou modificações:
Sempre que o olhal for reparado ou sofrer alguma modificação, é necessário realizar o teste para garantir que ele ainda suporta a carga prevista com segurança.
Antes de operações críticas:
Em situações de movimentação de cargas muito pesadas ou em condições extremas, para confirmar a segurança do equipamento antes de iniciar a operação.
Exigências normativas e regulamentares:
Para atender requisitos de normas técnicas aplicáveis de auditorias ou de certificações de segurança.
Após períodos de inatividade prolongada:
Se o olhal ou o equipamento onde ele está instalado ficou sem uso por um longo período, é necessário verificar se ele ainda está apto para o trabalho.
Indícios de desgaste ou danos:
Quando são observados sinais de desgaste, corrosão, deformação ou outros danos que possam comprometer a integridade estrutural do olhal.
Realizar o teste de carga de forma planejada e documentada é essencial para garantir a segurança dos trabalhadores, a integridade do equipamento e a conformidade com normas e regulamentos.
Teste de Carga Olhais de Içamento
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Objetivo
O objetivo deste serviço é realizar o teste de carga em olhais de içamento e elevação para verificar sua capacidade de resistência e integridade estrutural, garantindo sua adequação para operações de movimentação e elevação de cargas. O teste será realizado de acordo com as normas técnicas e regulamentos aplicáveis, assegurando a segurança e eficiência do processo.
Abrangência do Serviço
Preparação para o Teste: Inspeção visual dos olhais de içamento e elevação para verificar possíveis danos, desgastes ou falhas evidentes.
Execução do Teste: O teste será realizado de acordo com a capacidade nominal dos olhais, aplicando carga progressiva até o limite de carga especificado, conforme as normas.
Monitoramento e Registro: Durante o teste, serão monitorados os aspectos de segurança, com o registro de todas as leituras e observações importantes (como deformações ou falhas), de acordo com as exigências normativas.
Descarte e Ações Corretivas: Caso o olhal apresente falhas ou não alcance os requisitos de segurança, o componente será removido de uso, e as ações corretivas necessárias serão sugeridas.
Responsabilidades
Executante: Responsável pela execução do teste de carga, conforme as metodologias estabelecidas e o acompanhamento de todas as etapas do processo, incluindo o monitoramento e registro de dados.
Cliente/Responsável Técnico: Responsável por fornecer os olhais a serem testados, assegurar que os dispositivos estejam em condições adequadas para o teste e garantir que os dados obtidos durante o teste sejam analisados para eventual tomada de decisões corretivas.
Equipe de Segurança: Responsável por garantir que todas as condições de segurança estejam sendo cumpridas durante a execução do teste.
Procedimentos
– A carga será aplicada de forma gradual e controlada, com aumento progressivo até atingir o limite máximo de carga especificado pelo fabricante ou pela norma.
– O teste de carga será conduzido sob supervisão de um profissional qualificado, com uso de equipamentos adequados para medição da carga aplicada e monitoramento da integridade dos olhais.
– A segurança será garantida com o uso de EPI (Equipamentos de Proteção Individual) adequados, além da sinalização e isolamento da área de teste.
Critérios de Aceitação
– Os olhais serão considerados aprovados no teste de carga se não apresentarem falhas estruturais, deformações permanentes ou rupturas quando submetidos à carga especificada.
– Caso ocorram falhas durante o teste, o olhal será reprovado, e a integridade dos dispositivos será reavaliada, sendo tomadas as devidas providências para correção ou substituição.
Relatório Técnico Ao final do teste, será gerado um relatório técnico contendo:
– Descrição do processo e dos parâmetros utilizados no teste.
– Resultados do teste de carga, incluindo medições e observações de qualquer anomalia.
– Recomendações quanto à continuidade do uso dos olhais ou necessidade de substituição ou reparo.
Periodicidade e Frequência O teste de carga em olhais de içamento e elevação deve ser realizado periodicamente, conforme a recomendação do fabricante ou as normas regulatórias, e sempre que houver qualquer modificação ou reparo nos olhais ou no sistema de içamento.
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Inspeção estrutural;
Ensaios não destrutivos;
Especificação de operação e aplicação;
Giro e deslocamento juntamente com as instruções técnicas;
Verificação teórica da resistência;
Ensaio Dinâmico Com Carga Nominal;
Elevação de 100% da capacidade de carga nominal, em caso de olhal de elevação;
Ensaio Dinâmico com Sobrecarga;
Elevação de 125% da capacidade de carga nominal, em caso de olhal de elevação;
Teste de Carregamento estático;
Análise dos Esforços gerados durante o carregamento da carga;
Análise da Integridade do equipamento;
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
Passo 02 – Se for realizar TESTE DE CARGA cabe a Contratante:
a) Disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
b) Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
c) Até 03 designados para a execução da operação;
d) Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
e) A função do Perito Avaliador se limita a executar a Inspeção e não cabe ficar esperando por mais de 10 minutos a Contratante efetuar manutenção ou organizar a logística da inspeção.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
