LAUDO SPDA
O objetivo do Laudo SPDA (Sistema de Proteção contra Descargas Atmosféricas) é comprovar, de forma técnica e documentada, a eficiência e a conformidade do sistema instalado em uma edificação ou instalação industrial. Assim, esse laudo atesta que o SPDA foi projetado, executado e mantido conforme as normas técnicas vigentes, principalmente a NBR 5419 e a NR 10, garantindo a proteção de pessoas, estruturas e equipamentos contra os efeitos diretos e indiretos de raios.
Além de validar a conformidade normativa, o laudo tem a função de identificar riscos, falhas e necessidades de adequações no sistema. Por isso, ele serve como instrumento jurídico e técnico, com a ART (Anotação de Responsabilidade Técnica) vinculada ao engenheiro responsável, conferindo validade perante fiscalizações, auditorias, seguros e órgãos competentes. Em resumo, o objetivo central do laudo SPDA é assegurar a segurança elétrica e patrimonial, reduzindo a probabilidade de acidentes graves e garantindo que a instalação opere dentro dos padrões exigidos.
Laudo SPDA: O que é um SPDA?
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é um conjunto de dispositivos projetados para receber a descarga elétrica de um raio e direcioná-la até o solo de forma controlada. Ele inclui captores instalados no topo da edificação, condutores de descida, anéis de equipotencialização e o sistema de aterramento.
Sua função é evitar que a energia percorra caminhos perigosos dentro da estrutura, minimizando riscos de incêndio, danos em equipamentos e acidentes com pessoas. Assim, o SPDA transforma um fenômeno natural devastador em uma corrente elétrica dissipada de forma segura.
O que significa equipotencialização em um SPDA?
A equipotencialização é um dos pilares do SPDA. Sem ela, mesmo com captores e descidas eficientes, a edificação permanece vulnerável a centelhamentos internos.
Princípio técnico: consiste em interligar eletricamente todas as partes metálicas da estrutura (tubulações, carcaças de máquinas, trilhos, ferragens e armaduras) ao subsistema de aterramento.
Finalidade: impedir diferenças de potencial entre pontos distintos da edificação durante uma descarga, reduzindo riscos de choques e incêndios internos.
Benefício direto: assegura que toda a edificação fique sob o mesmo potencial elétrico no momento da descarga, criando uma blindagem invisível que protege vidas e equipamentos sensíveis.
Diferença do SPDA externo do interno
Captores, condutores de descida e aterramento formam o SPDA externo e recebem a descarga atmosférica, conduzindo-a com segurança. Já o SPDA interno protege os sistemas elétricos e eletrônicos da edificação contra surtos induzidos, utilizando dispositivos como os DPS (Dispositivos de Proteção contra Surtos).
Essa distinção garante uma proteção completa: o externo preserva a estrutura física contra impactos diretos do raio, enquanto o interno evita que surtos elétricos causem falhas em equipamentos sensíveis e prejuízos tecnológicos.
Qual a diferença entre Laudo SPDA e Relatório de Inspeção Comum?
Antes de entender as diferenças, é importante perceber que ambos os documentos fazem parte da gestão da segurança elétrica, mas possuem propósitos e pesos legais distintos. Enquanto o relatório de inspeção pode servir como registro técnico ou informativo, o laudo SPDA é o documento oficial com valor jurídico, exigido por normas, seguradoras e órgãos fiscalizadores.
Relatório de inspeção comum:
Tem caráter descritivo e informativo, registrando observações feitas durante a vistoria.
Pode conter medições e análises simples, mas não está vinculado a responsabilidade técnica legal.
É útil para acompanhamento interno, gestão de manutenção e registros históricos, mas não substitui o laudo oficial.
Laudo SPDA:
Reúne dados técnicos completos, resultados de medições, análises normativas e recomendações detalhadas.
Deve ser assinado por engenheiro eletricista habilitado e acompanhado da ART (Anotação de Responsabilidade Técnica).
Tem caráter oficial e vinculante, servindo como prova legal de que o SPDA foi avaliado e, assim, está em conformidade com a NBR 5419.
É aceito em auditorias, fiscalizações, processos de seguro e como defesa jurídica em caso de acidentes.
Como o solo influencia na eficiência do SPDA?
O solo é um elemento determinante na eficiência do aterramento do SPDA. Assim, solos argilosos apresentam baixa resistividade, permitindo rápida dissipação da energia do raio. Já solos arenosos ou rochosos dificultam a dispersão elétrica, exigindo projetos de aterramento mais robustos, como o uso de malhas maiores, múltiplas hastes ou aditivos químicos.
Durante a inspeção, a medição da resistividade do solo permite avaliar se o aterramento está adequado às condições locais. Sendo assim, esse fator garante a dissipação da descarga de forma segura e controlada.
Um SPDA pode proteger contra todos os tipos de descargas atmosféricas?
Embora extremamente eficaz, o SPDA não é um sistema absoluto, pois a variabilidade da energia e do comportamento dos raios é muito alta.
Limitações naturais: o SPDA reduz riscos, mas não elimina completamente a possibilidade de falha em eventos extremos.
Critério normativo: a NBR 5419 define níveis de proteção que reduzem o risco a valores toleráveis, equilibrando segurança e viabilidade econômica.
Integração essencial: a proteção só é robusta quando o SPDA externo é aliado a DPS internos e inspeções regulares.
Diferença entre inspeção visual e ensaios elétricos no SPDA
A inspeção visual foca no estado físico do sistema: verifica se captores estão íntegros, condutores bem fixados, conexões livres de oxidação e se a geometria de proteção atende ao projeto ou norma. Além disso, muitas vezes, só esse olhar já detecta falhas que comprometeriam o funcionamento do sistema em uma descarga real.
Já os ensaios elétricos acrescentam objetividade ao diagnóstico, com medições de continuidade elétrica, resistência de aterramento e desempenho dos DPS. Assim, eles transformam a análise qualitativa em números mensuráveis, eliminando dúvidas sobre a real condição do SPDA. A combinação das duas etapas é indispensável para garantir confiabilidade.
Qual a Importância do Laudo SPDA?
O Laudo SPDA é o documento técnico que comprova a conformidade do Sistema de Proteção contra Descargas Atmosféricas com as normas vigentes. Sendo assim, ele não é apenas um papel burocrático: é a garantia de que a estrutura foi avaliada por profissional habilitado, que as inspeções e ensaios foram executados corretamente e que a edificação está protegida contra riscos de descargas atmosféricas.
Segurança de pessoas e patrimônio: o laudo atesta que o sistema funciona de forma adequada, reduzindo riscos de incêndio, explosões, falhas em equipamentos e acidentes fatais.
Validade legal: ART (Anotação de Responsabilidade Técnica), o documento ganha reconhecimento jurídico e serve como prova de conformidade em fiscalizações, auditorias e processos judiciais.
Exigência normativa e securitária: seguradoras, órgãos de fiscalização e auditorias de qualidade exigem o laudo atualizado para liberar coberturas, autorizações de funcionamento e certificações.
Gestão preventiva: o relatório identifica falhas, recomenda correções e cria histórico técnico, permitindo planejamento de manutenção e evitando gastos emergenciais maiores.

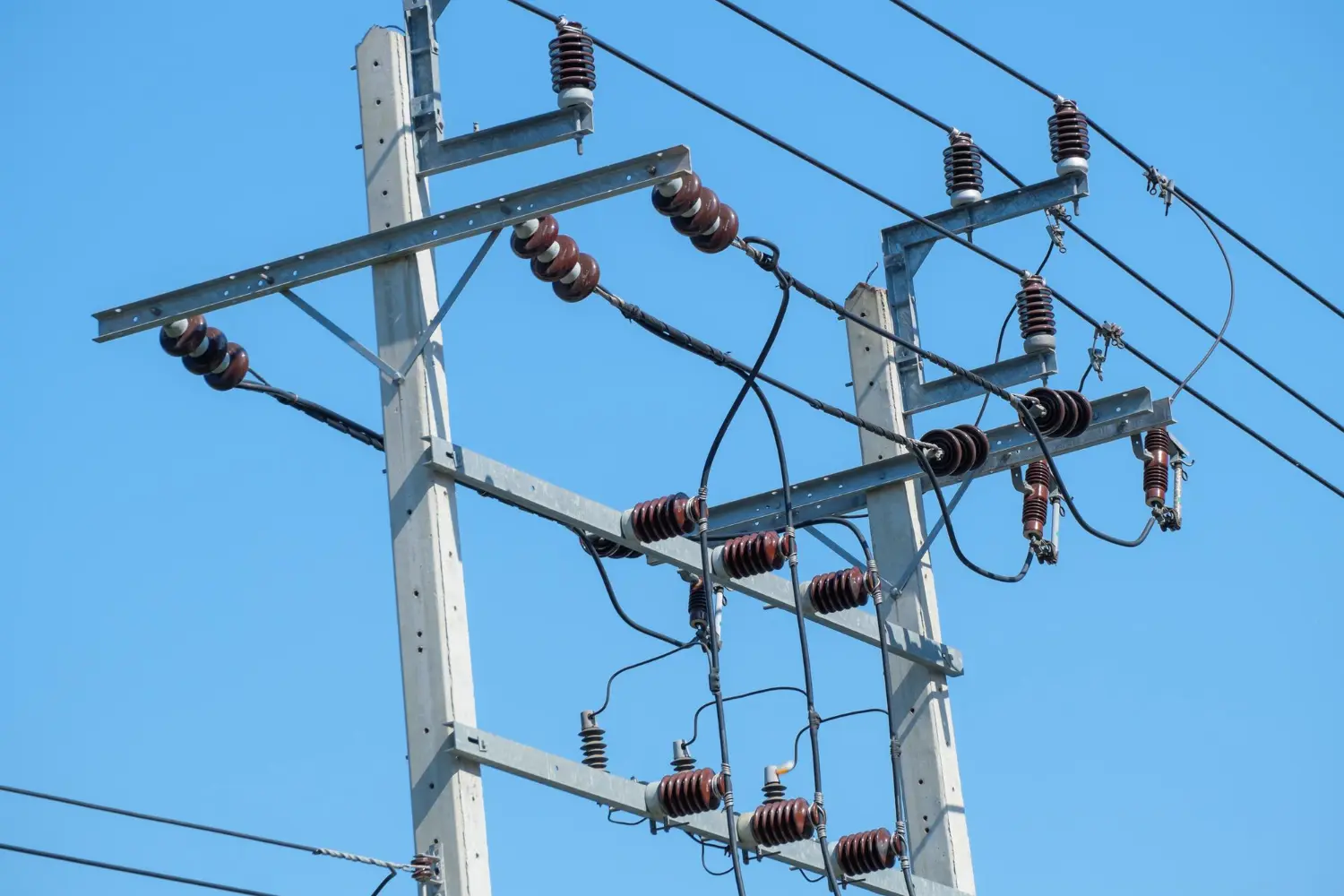

Laudo de Instalação SPDA com A.R.T.
EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES ENSAIOS E AVALIAÇÃO QUANTITATIVA DE RUÍDO DO S.P.D.A. (SISTEMA DE PROTEÇÃO CONTRA DESCARGAS ATMOSFÉRICAS) ELABORAÇÃO DO RELATÓRIO TÉCNICO COM EMISSÃO DE A.R.T.
OBJETO DO SERVIÇO
O serviço tem como objetivo realizar a inspeção técnica completa do SPDA (Sistema de Proteção contra Descargas Atmosféricas) instalado em edificações ou estruturas, verificando sua conformidade com os requisitos normativos, funcionais e de segurança. O trabalho contempla análise documental, avaliação in loco e emissão de Relatório Técnico conclusivo, acompanhado da devida ART (Anotação de Responsabilidade Técnica).
ESCOPO DO SERVIÇO
Análise Documental
Levantamento de projetos executivos e memoriais descritivos do SPDA.
Verificação de registros anteriores de inspeções, medições de resistência ôhmica e relatórios técnicos.
Conferência de ARTs vinculadas a projetos e manutenções anteriores.
Inspeção Técnica in loco
Verificação física dos subsistemas: captores, condutores de descida, anéis de equalização, aterramento e conexões equipotenciais.
Ensaios de continuidade elétrica e medições ôhmicas: resistência de aterramento, integridade de conexões e condutividade das descidas.
Avaliação do estado de conservação, presença de corrosão, rompimentos ou falhas de fixação.
Conferência da existência de interligações equipotenciais com estruturas metálicas e sistemas elétricos.
Inspeção do posicionamento de captores e da geometria de proteção, comparando com o projeto ou, quando inexistente, com parâmetros normativos.
Identificação de não conformidades visuais e funcionais, apontando riscos potenciais.
Ensaios complementares (quando aplicável)
Medição de continuidade elétrica entre captores, descidas e anéis de equalização.
Ensaios de integridade das conexões e elementos de fixação.
Testes em dispositivos de proteção adicionais (dispositivos de proteção contra surtos – DPS) quando integrados ao SPDA.
Elaboração do Relatório Técnico
Registro fotográfico das inspeções realizadas.
Descrição detalhada da condição do SPDA em todos os subsistemas.
Apontamento de não conformidades e recomendações técnicas corretivas.
Laudo conclusivo quanto à conformidade ou necessidade de adequação.
Anexação dos resultados de ensaios e medições.
Emissão de ART, garantindo a rastreabilidade e responsabilidade técnica da inspeção.
RESULTADOS ENTREGUES
Relatório Técnico oficial do SPDA com fundamentação técnica, registros fotográficos e tabelas de medições.
Emissão de ART junto ao CREA/CAU, atestando a execução da inspeção conforme legislação vigente.
Orientações técnicas para adequações, quando aplicável.

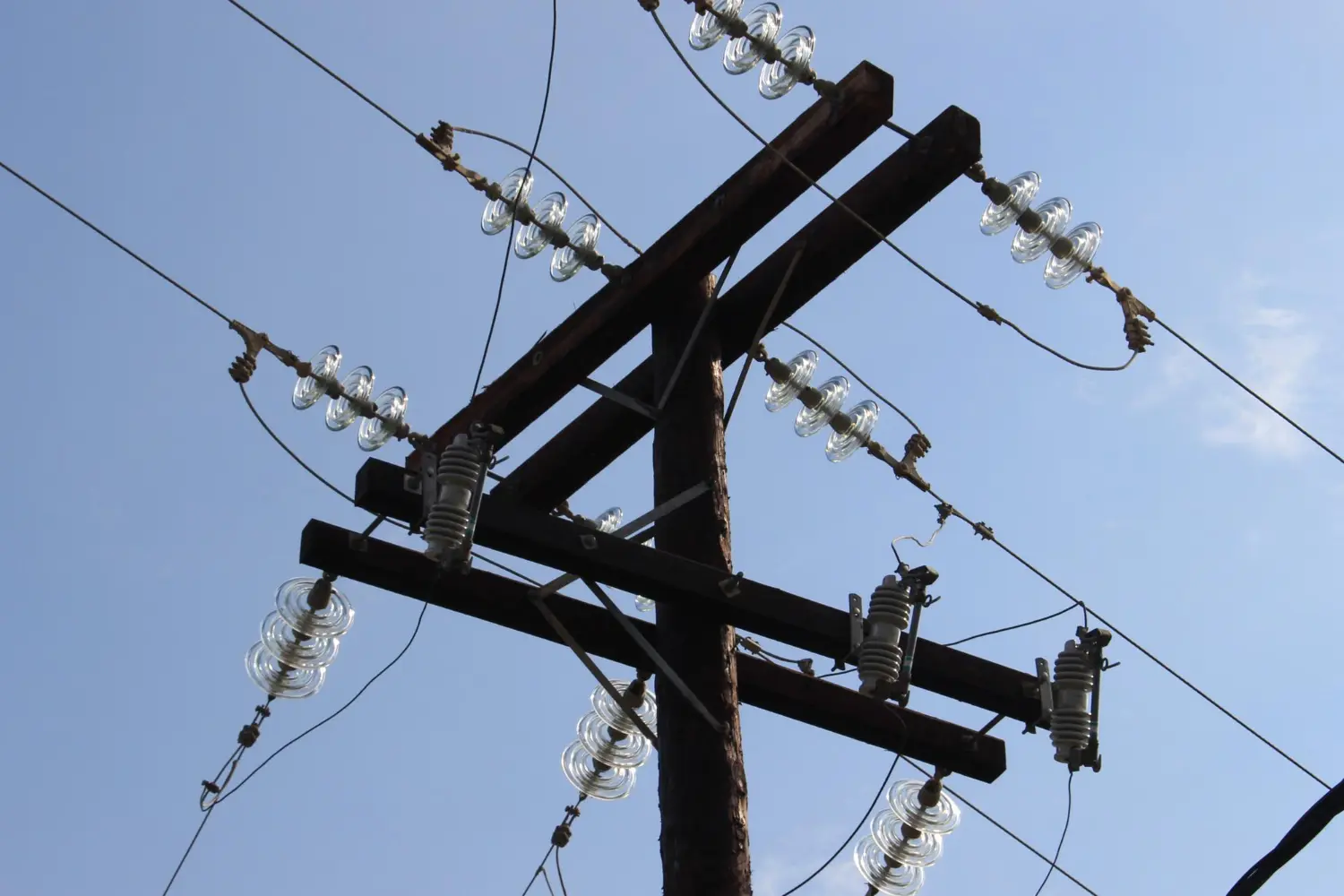

TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
Para SPDA, testes, ensaios e avaliação quantitativa são aplicáveis, e obrigatórios
ENSAIOS & AVALIAÇÕES APLICÁVEIS AO SPDA
Análise Quantitativa de Risco (NBR 5419-2)
Cálculo do risco R vs. risco tolerável RT (cenários de perda de vida, serviços, patrimônio).
Definição/validação do Nível de Proteção contra Raios (LPL I–IV), densidade de descargas Ng, área de coleta, frequência esperada de impactos, classe do LPS e necessidade/coordenação de DPS.
Cálculo do “s” (separation distance) para evitar centelhamentos internos.
Verificação Geométrica do LPS Externo (NBR 5419-3)
Cobertura por esfera rolante / ângulo de proteção / malha (modelo aplicado ao projeto).
Checagem dimensional de captores, descidas, malhas e anéis equipotenciais.
Inspeção Visual Estruturada
Integridade mecânica: captores, suportes, condutores, conexões, soldas, fixações, corrosão.
Continuidade física do caminho de corrente (sem cortes, estreitamentos indevidos, curvas agressivas).
Equalização de potenciais: interligações com massas metálicas, estruturas e SPDA interno (DPS).
Medições Elétricas – Aterramento e Continuidade
Resistência de aterramento do(s) eletrodo(s)
Métodos aceitos: Queda de Potencial (3 pontas, “62%”), Wenner para resistividade do solo (quando necessário ao diagnóstico), pinça amperimétrica seletiva (em malhas interligadas).
Referenciais técnicos: ABNT NBR 15749 (medição de resistência de aterramento e potenciais de terra).
Resistência/continuidade das descidas e anéis
Medição com micro-ohmímetro (DLRO) ou método equivalente para avaliar baixa resistência de junções e conexões.
Ensaios nos Dispositivos de Proteção contra Surtos (DPS) – LPS Interno (NBR 5419-4)
Inspeção técnica e aferições elétricas: tensão nominal Uc, classe/nível de proteção (Up), corrente nominal de descarga (In), Imax, estado do indicador de fim de vida, continuidade do condutor de PE.
Coordenação de DPS em cascata (quadro geral → subquadros → cargas sensíveis).
Ensaios Complementares (quando agregam diagnóstico)
Torque em conexões: verificação com torquímetro conforme especificação do fabricante.
Termografia: útil para identificar mau contato em barramentos/equipotenciais (quando há carga); não substitui as medições elétricas.
Espessura de revestimentos / corrosão: medidor de espessura e inspeção de galvanização onde aplicável.
Avaliação Documental & Rastreabilidade
Conferência do projeto (ou validação por retroengenharia quando não existe).
Histórico de medições e ARTs anteriores, registros de manutenção e de eventos.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Instalação SPDA com A.R.T.
Laudo de Instalação SPDA com A.R.T.
Referências Normativas quando for o caso aos seus dispositivos aplicáveis e suas atualizações:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais
NR 10 – Segurança em Instalações e Serviços em Eletricidade
NR 35 – Trabalho em Altura
ABNT NBR 5419 – Proteção contra descargas atmosféricas
ABNT NBR 15749 – Medição de resistência de aterramento e potenciais de terra
ABNT NBR 5410 – Instalações elétricas de baixa tensão
ABNT NBR 14039 – Instalações elétricas de média tensão
ABNT NBR 16785 – Proteção contra descargas atmosférica – Sistema de alerta de tempestades elétricas
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo de Instalação SPDA com A.R.T.
Laudo de Instalação SPDA com A.R.T.
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo de Instalação SPDA com A.R.T.
Laudo de Instalação SPDA com A.R.T.
CURIOSIDADES TÉCNICAS SOBRE SPDA
Intensidade de corrente
A descarga atmosférica pode chegar a 200 kA em casos extremos.
Em comparação: um disjuntor residencial comum abre correntes de 63 A; ou seja, um raio equivale a mais de 3.000 vezes essa corrente.
Tempo de frente da onda
O raio possui uma frente de onda muito rápida (1 a 10 µs).
Por isso, o SPDA não é apenas “um fio grosso”: ele precisa de conexões curtas, retas e contínuas, já que curvas acentuadas criam indutâncias que atrapalham a descarga.
Alcance do raio
Um raio pode saltar até 10 km de distância lateralmente da nuvem até o solo.
Isso justifica por que SPDA precisa proteger até estruturas afastadas
O QUE É O SPDA?
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é o popularmente chamado “para-raios”, mas vai muito além da haste metálica no topo de um prédio. Ele é composto por captores, condutores de descida, anéis de equalização e subsistema de aterramento, todos interligados para receber a descarga atmosférica e conduzi-la de forma segura até o solo.
O termo “para-raios” é limitado, na prática, o sistema não impede o raio de cair, mas sim garante que, ao cair, ele siga um caminho controlado, reduzindo danos à estrutura, às pessoas e aos equipamentos.
PARA QUE SERVE A INSPEÇÃO?
A inspeção técnica existe para verificar se o SPDA ainda cumpre sua função depois de instalado. Estruturas metálicas podem corroer, conexões podem se soltar, medições de aterramento podem variar com o tempo e obras podem alterar o sistema sem registro.
Muitos incêndios e panes elétricas atribuídas a “raio” na verdade ocorrem por SPDA mal conservado ou inexistente.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
Laudo de Instalação SPDA com A.R.T.
Saiba Mais: Laudo de Instalação SPDA com A.R.T.
Objetivo
1.1 Esta Norma estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.
1.2 Esta Norma aplica-se principalmente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro, etc.), incluindo as pré-fabricadas.
1.2.1 Esta Norma aplica-se também às instalações elétricas:
a) em áreas descobertas das propriedades, externas às edificações;
b) de reboques de acampamento (trailers), locais de acampamento (campings), marinas e instalações análogas; e
c) de canteiros de obra, feiras, exposições e outras instalações temporárias.
1.2.2 Esta Norma aplica-se:
a) aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1 000 V em corrente alternada, com freqüências inferiores a 400 Hz, ou a 1 500 V em corrente contínua;
b) aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1 000 V e alimentados através de uma instalação de tensão igual ou inferior a 1 000 V em corrente alternada (por exemplo, circuitos de lâmpadas a descarga, precipitadores eletrostáticos etc.);
c) a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização; e
d) às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).
NOTA A aplicação às linhas de sinal concentra-se na prevenção dos riscos decorrentes das influências mútuas entre essas linhas e as demais linhas elétricas da instalação, sobretudo sob os pontos de vista da segurança contra choques elétricos, da segurança contra incêndios e efeitos térmicos prejudiciais e da compatibilidade eletromagnética.
1.2.3 Esta Norma aplica-se às instalações novas e a reformas em instalações existentes.
NOTA Modificações destinadas a, por exemplo, acomodar novos equipamentos elétricos, inclusive de sinal, ou substituir equipamentos existentes, não caracterizam necessariamente uma reforma geral da instalação.
1.3 Esta Norma não se aplica a:
a) instalações de tração elétrica;
b) instalações elétricas de veículos automotores;
c) instalações elétricas de embarcações e aeronaves;
d) equipamentos para supressão de perturbações radioelétricas, na medida que não comprometam a segurança das instalações;
e) instalações de iluminação pública;
f) redes públicas de distribuição de energia elétrica;
g) instalações de proteção contra quedas diretas de raios. No entanto, esta Norma considera as conseqüências dos fenômenos atmosféricos sobre as instalações (por exemplo, seleção dos dispositivos de proteção contra sobretensões);
h) instalações em minas;
i) instalações de cercas eletrificadas (ver IEC 60335-2-76).
