Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA EM MATERIAIS CERÂMICOS. ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DE ART
Referência: 217090
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Laudo de Materiais Cerâmicos são essenciais para garantir que os materiais atendam aos requisitos técnicos e de desempenho. Esses requisitos podem envolver revestimentos, vedação de estruturas, validação de lotes de produção ou preservação de cerâmicas históricas. Além disso, esses ensaios envolvem testes físicos, mecânicos e químicos, que asseguram que os materiais cerâmicos cumpram os critérios de segurança, durabilidade e estética.
O que são os ensaios em materiais cerâmicos?
Os ensaios em materiais cerâmicos são métodos laboratoriais usados para caracterizar propriedades físicas, mecânicas e químicas. Esses testes têm como objetivo garantir o desempenho adequado dos materiais cerâmicos em diversas aplicações, como revestimentos ou preservação de cerâmicas antigas. Por exemplo, eles incluem a avaliação dimensional, absorção de água, expansão por umidade, resistência aos sulfatos e comportamento frente ao gretamento. Com esses ensaios, é possível medir durabilidade, impermeabilidade, resistência a agentes agressivos e o comportamento dos materiais sob variações ambientais.

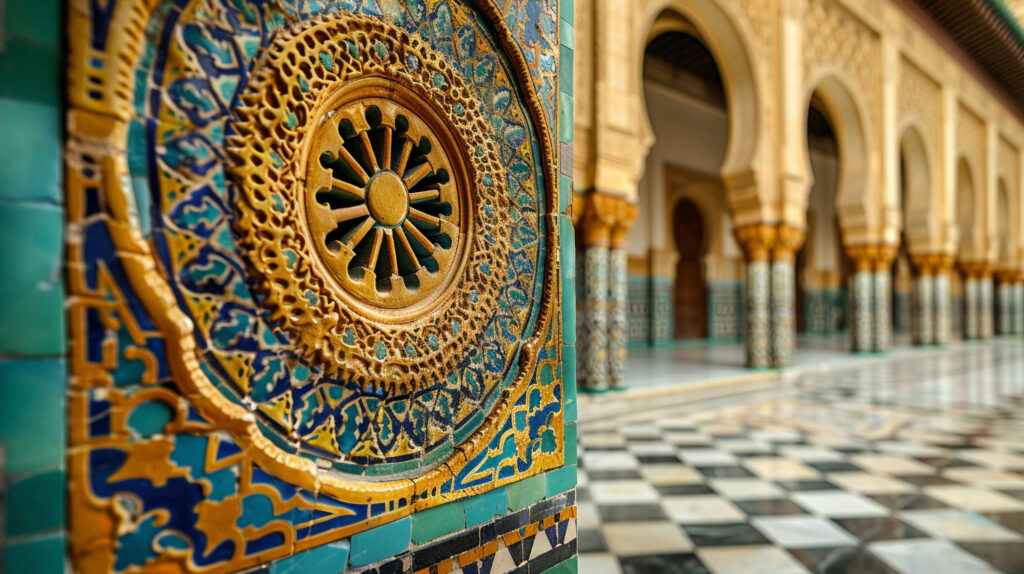

Mesquita com cerâmicas decorativas antigas em estilo mosaico.
Por que realizar o Laudo de Materiais Cerâmicos?
Realizar os ensaios é fundamental por várias razões técnicas e científicas, como garantir a qualidade do produto e a segurança estrutural. Esses testes possibilitam:
Controle de qualidade e padronização: Dessa forma, garantem que as cerâmicas atendam aos parâmetros de tolerância dimensional e propriedades mecânicas, evitando falhas durante o uso.
Prevenção de falhas prematuras: Além disso, eles testam a resistência a variações de temperatura, umidade e ataques químicos, minimizando riscos de degradação.
Análise de materiais históricos: Para estruturas antigas, os ensaios são essenciais, pois ajudam a avaliar a integridade das cerâmicas e a identificar sinais de deterioração.
Melhoria do desempenho de novos produtos: Esses ensaios também identificam pontos de melhoria nos processos de fabricação, garantindo que os materiais atinjam os padrões técnicos exigidos.
Quando realizar o Laudo de Materiais Cerâmicos?
É importante realizar os ensaios em diferentes momentos e condições. Entre os principais momentos, destacam-se:
Durante o processo de fabricação: Ensaios de controle de qualidade, portanto, garantem que o material cerâmico atenda às especificações do projeto técnico e aos padrões de produção. Dessa forma, valida-se a conformidade dimensional e as propriedades físicas e mecânicas.
Após a aplicação ou instalação: Ensaios de desempenho, assim, devem ser realizados para garantir que o material ainda atenda aos requisitos de uso final, como resistência à abrasão, impermeabilidade e estabilidade dimensional.
Por fim, durante a conservação ou restauração de edificações históricas: Nesse caso, ensaios em cerâmicas antigas são essenciais para avaliar sua condição e determinar estratégias de conservação. Testes de resistência a sulfatos e expansão por umidade, por exemplo, são fundamentais nesse processo.

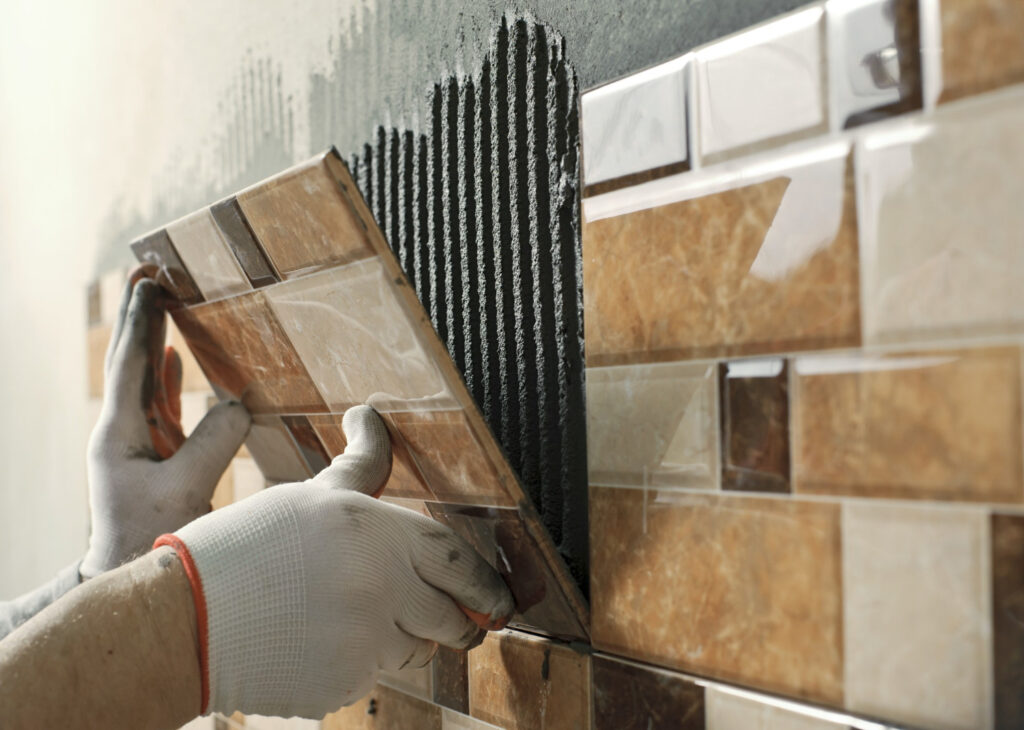

Momento de instalação de placas de cerâmica em parede residencial.
Como realizar os ensaios?
Os ensaios podem ser feitos tanto em laboratório quanto no campo. Entre os principais testes, destacam-se:
Avaliação dimensional: Medição rigorosa das dimensões do material cerâmico, utilizando instrumentos como micrômetros e paquímetros digitais. Dessa forma, garante-se que o material atenda aos requisitos para encaixe e acabamento.
Absorção de água: Esse teste mede a quantidade de água absorvida pelo material cerâmico, o que indica, portanto, sua impermeabilidade e resistência à umidade.
Expansão por umidade: Avalia a variação dimensional do material cerâmico quando exposto a flutuações de umidade, ajudando a prever seu comportamento em ambientes com essas variações.
Resistência a sulfatos:
Exposição a soluções de sulfatos simula ataques químicos. Esse ensaio mede a resistência do material e os efeitos de degradação causados por esses agentes.
Gretamento e fissuração: Ensaios de flexão ou compressão medem a resistência do material cerâmico ao gretamento, causado por variações térmicas ou estresse mecânico.
Para que servem os ensaios?
Esses ensaios têm como objetivo diagnosticar a qualidade dos materiais cerâmicos e prever seu desempenho durante o uso.
Com os resultados obtidos, é possível:
Certificar conformidade: Dessa forma, é possível garantir que os produtos atendem às normas técnicas e requisitos de desempenho.
Elaborar pareceres técnicos: Isso é essencial para avaliar o estado de conservação das cerâmicas, especialmente em edificações históricas.
Identificar falhas: Os ensaios também ajudam a identificar falhas e propor soluções técnicas adequadas para reparar ou substituir peças danificadas.
Aprimorar novos materiais: Além disso, ajudam a ajustar propriedades como absorção de água, resistência química e estabilidade dimensional para melhorar a durabilidade dos materiais.

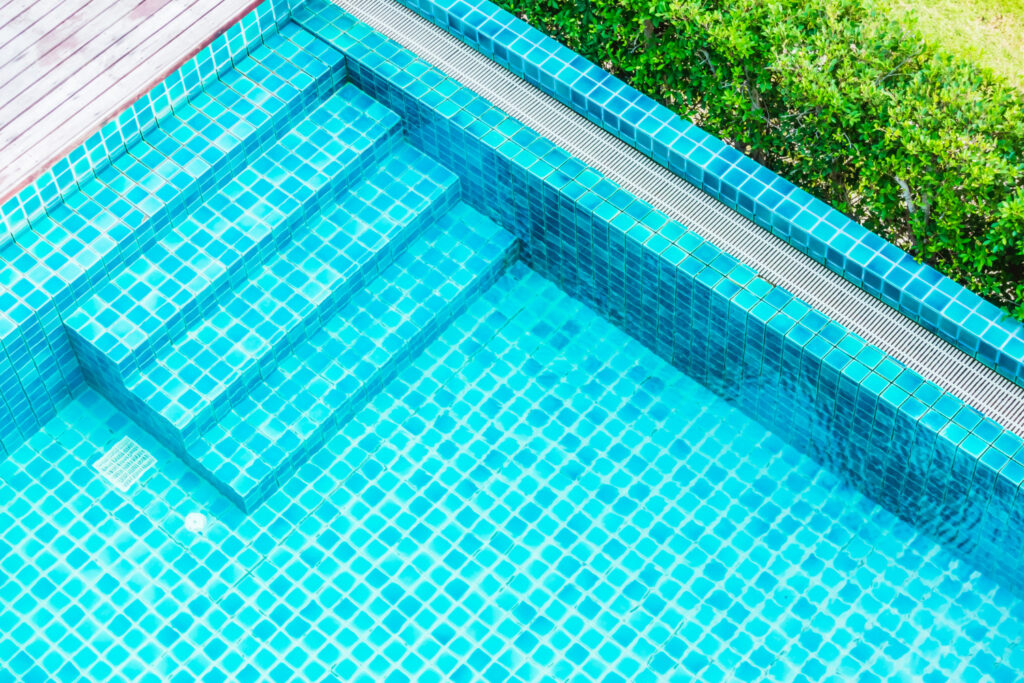

Piscina com estrutura de cerâmica.
Tipos de ensaios em materiais cerâmicos
Ensaios físicos:
Avaliação dimensional: Medição das dimensões para, assim, garantir conformidade.
Absorção de água: Mede, portanto, a impermeabilidade e resistência à umidade.
Expansão por umidade: Avalia a variação dimensional do material devido a flutuações de umidade.
Ensaios químicos:
Resistência aos sulfatos: Mede a resistência à degradação por sulfatos.
Análise de composição química: Determina a composição elementar do material cerâmico, o que influencia seu comportamento frente a agentes agressivos.
Ensaios mecânicos:
Ensaios de resistência: Medem a resistência à compressão, flexão ou tração, determinando, assim, a durabilidade do material cerâmico sob estresse físico.
Esses ensaios são, portanto, fundamentais para garantir que os materiais cerâmicos atendam aos padrões de qualidade e desempenho exigidos para diversas aplicações. Eles também fornecem dados técnicos detalhados para diagnósticos de falhas e desgastes.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Laudo de Materiais Cerâmicos:
Escopo Normativo do Servço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Objetivo
Realizar inspeção técnica de materiais cerâmicos a fim de avaliar sua conformidade com as normas técnicas aplicáveis, identificar possíveis falhas, desgastes ou problemas de fabricação, e assegurar a qualidade e durabilidade dos produtos. A inspeção resultará na elaboração de um Relatório Técnico detalhado, com a emissão da Anotação de Responsabilidade Técnica (ART) para formalizar a atividade.
Escopo de Atividades
Planejamento e Preparação
Definição dos materiais cerâmicos a serem inspecionados, como tijolos, revestimentos, ladrilhos ou outros.
Levantamento de documentos e especificações técnicas dos materiais, incluindo fichas técnicas, certificados de qualidade e normas de referência (ex.: ABNT, ASTM).
Preparação dos instrumentos de inspeção e medição, garantindo calibração e adequação para o tipo de material cerâmico.
Execução da Inspeção Técnica
Inspeção Visual e Dimensional:
Análise visual para detecção de trincas, fissuras, lascas, deformidades e outros defeitos aparentes.
Verificação das dimensões dos materiais, conforme especificações de projeto e normas técnicas aplicáveis.
Ensaios Físicos:
Realização de testes físicos (quando aplicável) para avaliar resistência à compressão, abrasão, absorção de água, e outros parâmetros relevantes.
Verificação de Conformidade Normativa:
Comparação dos resultados com as normas técnicas exigidas para o produto, como a NBR 15270 para blocos cerâmicos, entre outras, conforme o tipo de material cerâmico.
Elaboração do Relatório Técnico
Compilação dos dados coletados durante a inspeção, incluindo fotografias, medidas, laudos e registros de ensaios.
Identificação de não-conformidades e descrição detalhada das condições encontradas.
Recomendações de ações corretivas e preventivas, se aplicável, para sanar problemas identificados.
Conclusão e assinatura do responsável técnico.
Emissão da Anotação de Responsabilidade Técnica (ART)
Preenchimento da ART com as informações pertinentes à inspeção realizada, incluindo local, cliente, tipo de material inspecionado e descrição dos serviços executados.
Registro da ART no Conselho Regional de Engenharia e Agronomia (CREA) correspondente.
Equipamentos e Ferramentas Necessárias
Paquímetro e micrômetro para medições dimensionais.
Câmera fotográfica para registro visual.
Equipamentos de ensaio para resistência e absorção (se aplicável).
Normas técnicas para consulta e verificação de conformidade.
Documentos de Referência
Normas da Associação Brasileira de Normas Técnicas (ABNT) e outras referências específicas ao tipo de material cerâmico.
Fichas técnicas e certificados de qualidade dos materiais.
Entregáveis
Relatório Técnico completo, contendo todos os registros da inspeção, fotografias, dados de ensaios, análise comparativa com as normas e recomendações.
ART devidamente emitida e registrada junto ao CREA.
Prazo de Execução
Estimativa de prazo para a realização das inspeções, análise de dados e elaboração do relatório técnico.
Condições e Observações
A inspeção será realizada em local a ser previamente acordado com o cliente.
Qualquer não-conformidade identificada será detalhada no relatório técnico.
Custos adicionais, como ensaios laboratoriais específicos, serão previamente discutidos com o cliente.
Esse escopo visa assegurar que todas as etapas da inspeção e elaboração de relatório sejam realizadas de forma técnica, minuciosa e documentada, garantindo um diagnóstico preciso da condição dos materiais cerâmicos e conformidade com as exigências normativas.
Testes e ensaios quando contratado e pertinentes:
Resistência à Compressão
Objetivo: Verificar se o material suporta as cargas de compressão especificadas para seu uso, especialmente em blocos cerâmicos e revestimentos estruturais.
Descrição do Ensaio: Realizar ensaios de compressão conforme as normas aplicáveis (por exemplo, NBR 15270 para blocos cerâmicos). O ensaio consiste em aplicar carga crescente sobre uma amostra do material até a ruptura, registrando a força aplicada no momento de falha.
Equipamento: Máquina de ensaio de compressão.
Absorção de Água
Objetivo: Determinar a quantidade de água absorvida pelo material cerâmico, pois altos índices de absorção podem comprometer a durabilidade e a resistência.
Descrição do Ensaio: A amostra é imersa em água por um período específico e, em seguida, seu peso é comparado antes e depois da imersão. A absorção de água é calculada em porcentagem em relação ao peso seco inicial.
Equipamento: Balança de precisão e recipiente para imersão das amostras.
Resistência à Abrasão
Objetivo: Avaliar a resistência ao desgaste, especialmente importante para materiais cerâmicos utilizados em pisos e revestimentos.
Descrição do Ensaio: Realizado em laboratório, utilizando equipamento de abrasão, que mede a quantidade de desgaste sobre a superfície da amostra após fricção controlada.
Equipamento: Máquina de ensaio de abrasão.
Análises Quantitativas
Determinação da Porosidade
Objetivo: Avaliar a presença e a quantidade de porosidade, que impacta a absorção de água, a durabilidade e a resistência.
Descrição: Análise de volume de poros presentes no material, geralmente realizada em laboratório, utilizando-se técnicas de pesagem e secagem para cálculo.
Resultados: Fornece o percentual de porosidade, útil para verificar a qualidade e a densidade do material cerâmico.
Análise Dimensional e Geométrica
Objetivo: Verificar se as dimensões dos materiais estão em conformidade com o especificado para garantir a adequação ao projeto.
Descrição: Medição detalhada de altura, largura e comprimento dos materiais cerâmicos, comparando-se as medições com as tolerâncias permitidas nas normas técnicas.
Equipamento: Paquímetro, micrômetro e trena para medidas precisas.
Recomendações para Realização dos Ensaios e Análises
Todos os ensaios e análises devem seguir rigorosamente as normas da ABNT ou ASTM pertinentes.
As amostras devem ser representativas, com quantidade suficiente para garantir precisão estatística nos resultados.
Os resultados dos ensaios quantitativos devem ser documentados e apresentados no relatório técnico com suas respectivas interpretações, sendo comparados com os limites normativos e especificações de projeto.
Esses testes e análises quantitativas fornecem informações essenciais para garantir que os materiais cerâmicos cumpram as exigências de segurança e qualidade, permitindo a identificação de possíveis falhas e orientando ações corretivas ou preventivas.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Outros elementos quando contratado e pertinentes:
Referências Normativas;
Termos e Definições;
Estrutura;
Parte externa;
Parte interna;
Elementos pré-textuais;
Elementos textuais;
Regras gerais de apresentação;
Paginação;
Títulos;
Citações e notas de rodapé;
Siglas;
Equações e fórmulas;
Ilustrações;
Tabelas;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
Cabe à Contratante fornecer:
Procedimentos da Inspeção quando for o caso e se contratado:
Passo 01: Inspeção Visual (Qualitativa)
a) Preparação, Identificação, Análise Qualitativa, Documentação.
b) Se os equipamentos estiverem a céu aberto e estiver chovendo, chuviscando, ou úmido, não é possível realizar a inspeção e a logística de retorno corre por conta da Contratante.
c) Os equipamentos de força motriz própria (autopropelidos) deverão estar em pleno funcionamento com um operador habilitado em conjunto (caso seja Talha, Ponte Rolante, Guindastes em geral, etc.);
d) Liberar acesso ao veículo do Perito Avaliador nas dependências da Contratante em virtude de materiais e aparelhos de inspeção serem de peso e valor agregado.
e) As peças que for passar por Ensaios ou testes não podem ser lixadas, utilize Removedor de Tintas tipo STRIPTIZI.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo de Materiais Cerâmicos
