Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAISO DE ATPV – ARCH THERMAL PERFORMANCE VALUE (ARCO DE TEMPERATURA DE PERIGO DE VIDA), ELABORAÇÃO DE RELATÓRIO TÉCNICO E EMISSÃO DA ART
Referência: 221956
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar

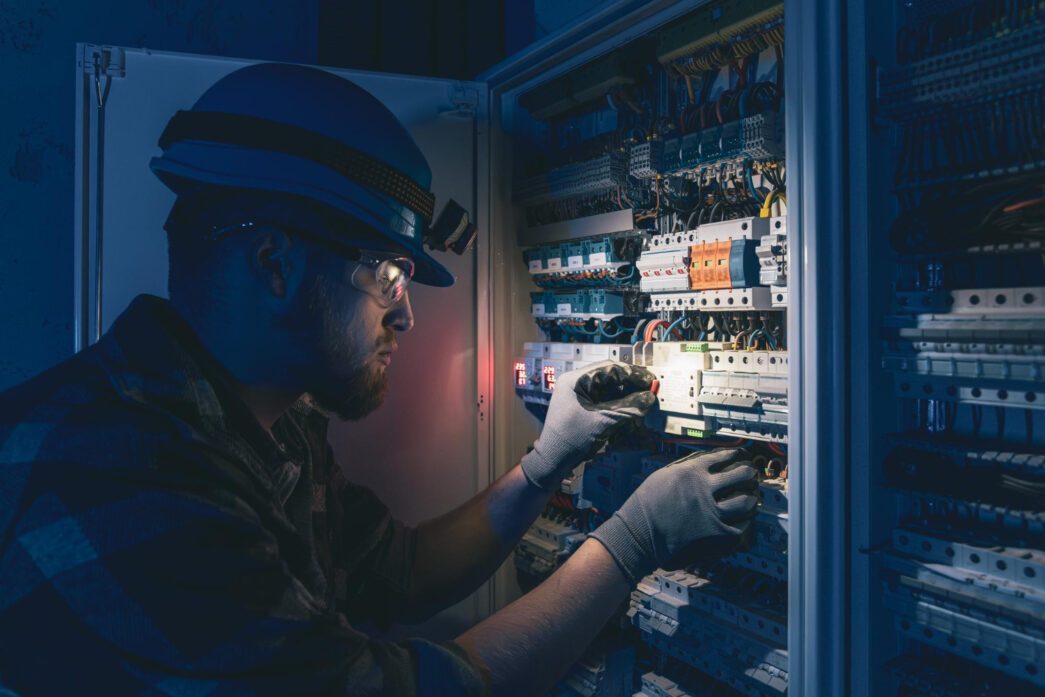

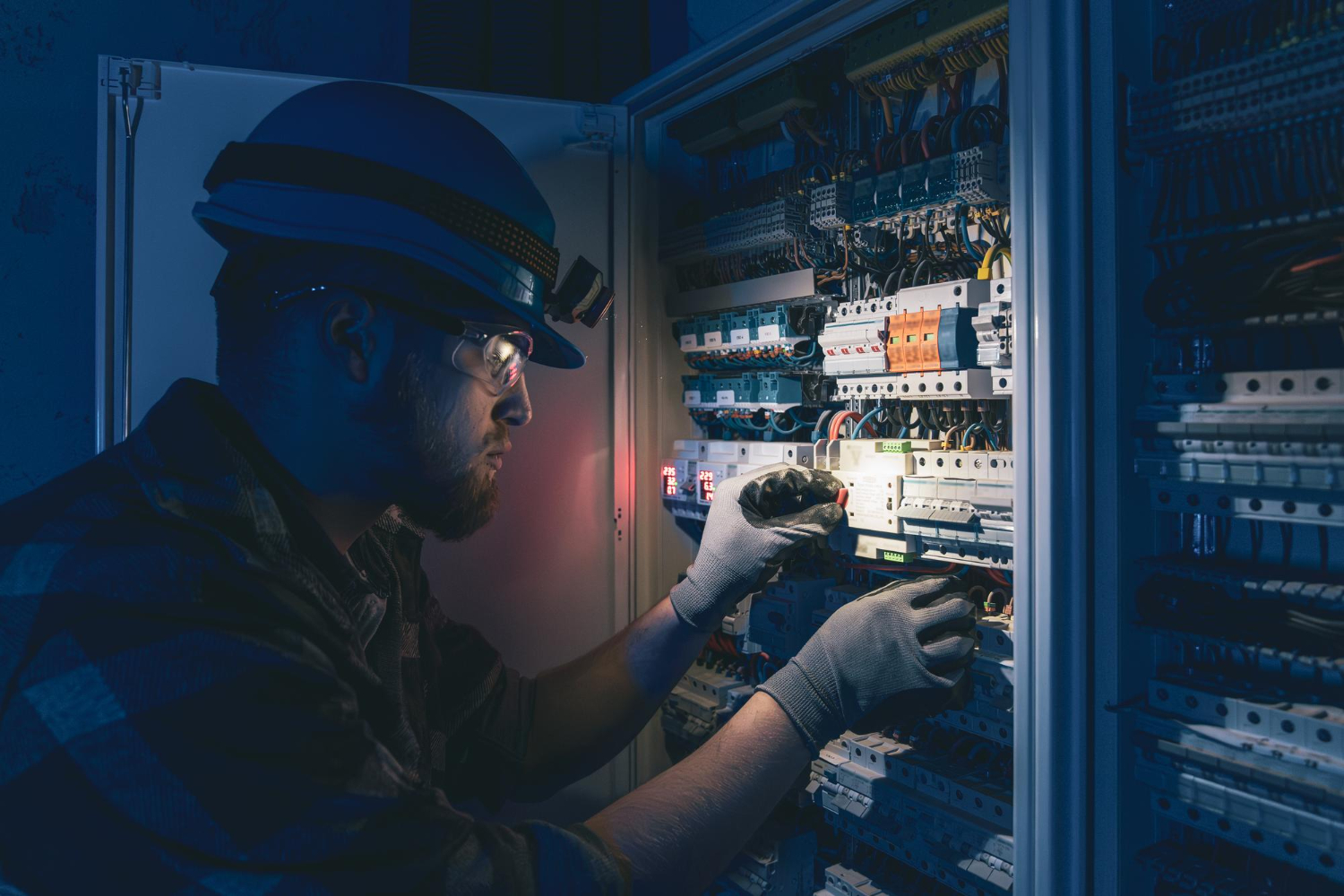

O laudo ATPV – Arch Thermal Performance Value (Arco de Temperatura de Perigo de Vida) é um documento técnico que mede a energia térmica gerada por um arco elétrico durante um curto-circuito. Esse tipo de laudo é utilizado para determinar os níveis de risco relacionados ao contato com arcos elétricos, identificando a quantidade de calor que pode ser liberada em caso de falha em sistemas elétricos. A partir dessa análise, é possível avaliar a necessidade de Equipamentos de Proteção Individual (EPIs), como roupas e luvas resistentes ao calor, a fim de proteger os trabalhadores de lesões graves ou fatais.
Em ambientes onde existe risco de arco elétrico, como em instalações elétricas industriais ou de energia, o laudo ATPV ajuda a garantir a segurança das pessoas que trabalham nesses locais, conforme as normas e regulamentos de segurança elétrica.
O Laudo ATPV (Arco de Temperatura de Perigo de Vida) é essencial em ambientes como cabines primárias, subestações e transformadores, bem como em painéis elétricos de baixa tensão, pois avalia os riscos de arcos elétricos e a quantidade de calor gerado por falhas elétricas.
Em resumo, o Laudo ATPV não só garante a segurança dos trabalhadores, mas também protege a empresa de riscos financeiros, operacionais e legais, sendo uma ferramenta indispensável para a gestão de riscos e a sustentabilidade dos negócios.
Em painéis elétricos de baixa tensão, por exemplo, o risco de arco elétrico pode ocorrer tanto durante manutenção quanto em situações de falha.
Quando deve ser realizado laudo ATPV?
O Laudo ATPV deve ser realizado em situações onde há risco de arcos elétricos e exposição a energia térmica gerada por sistemas elétricos. Ele é necessário sempre que a segurança dos trabalhadores em instalações elétricas puder ser comprometida por falhas ou curtos-circuitos. Realizar o Laudo ATPV em momentos estratégicos ajuda a prevenir acidentes, proteger os trabalhadores e garantir o cumprimento das normas de segurança. Além disso, ele deve ser revisado periodicamente ou sempre que houver alterações significativas no sistema elétrico.
Instalação ou Atualização de Sistemas Elétricos
Ao projetar ou instalar novos sistemas elétricos, como cabines primárias, subestações ou painéis de baixa tensão.
Sempre que houver alterações estruturais ou atualizações no sistema elétrico existente.
Manutenção Preventiva e Corretiva
Antes de iniciar atividades de manutenção em equipamentos como transformadores, painéis elétricos e subestações.
Durante inspeções regulares para identificar potenciais riscos de arcos elétricos.
Atendendo às Exigências Normativas
Para atender às normas de segurança, como a NR-10 (Segurança em Instalações e Serviços em Eletricidade), que exige a avaliação dos riscos elétricos no ambiente de trabalho.
Para garantir conformidade com regulamentações específicas de segurança ocupacional e trabalhos em alta tensão.
Treinamentos e Uso de EPIs
Quando é necessário dimensionar corretamente os Equipamentos de Proteção Individual (EPIs), como roupas com resistência térmica específica, baseados nos valores de ATPV calculados.
Equipamentos de Proteção Individual (EPIs), como roupas com resistência térmica específica, baseados nos valores de ATPV calculados.
Ambientes Críticos
Em instalações com alta densidade de energia elétrica, como hospitais, indústrias, centrais de distribuição de energia, edifícios comerciais e outros ambientes com grande concentração de equipamentos elétricos.
Cabines Primárias, Subestações e Transformadores
Nestes ambientes, de fato, a presença de equipamentos de alta tensão aumenta o risco de falhas elétricas, podendo causar arcos elétricos com temperaturas extremamente altas. Assim sendo, o Laudo ATPV nessas instalações verifica a energia térmica potencial de um arco e, além disso, define a necessidade de proteção térmica, tanto para os equipamentos quanto para os trabalhadores. Ademais, ele também pode orientar a escolha de EPIs adequados bem como a proteção de sistemas.
Painéis Elétricos de Baixa Tensão
Em painéis elétricos de baixa tensão, por exemplo, o risco de arco elétrico pode ocorrer tanto durante manutenção quanto em situações de falha. Assim sendo, o Laudo ATPV analisa o comportamento térmico do sistema elétrico quando há falhas ou curtos-circuitos, considerando não apenas a intensidade do arco, mas também a distância de segurança para os trabalhadores. Dessa forma, com esse estudo, é possível dimensionar a proteção adequada, como luvas, vestimentas resistentes ao calor e sistemas de desligamento rápido.
A emissão desse laudo é fundamental não só para garantir a segurança operacional, mas também para cumprir as normas de segurança elétrica, como a NR-10, que regulamenta a segurança em instalações elétricas e serviços com eletricidade.
O Laudo ATPV (Arco de Temperatura de Perigo de Vida) serve primordialmente para avaliar o risco de arcos elétricos em instalações elétricas e determinar a quantidade de energia térmica gerada durante a ocorrência de um arco, que, aliás, pode representar um perigo à vida dos trabalhadores. Ademais, esse laudo tem como objetivo proteger a integridade física dos profissionais que trabalham com sistemas elétricos, especialmente em ambientes de alta tensão.
O laudo ajuda a identificar pontos críticos nos sistemas elétricos, permitindo a implementação de medidas preventivas e corretivas.
Funções principais do Laudo ATPV:
Avaliação de Riscos: Determina o nível de risco associado a arcos elétricos, que podem ocorrer devido a falhas ou curtos-circuitos em sistemas elétricos.
Determinação de Proteção Térmica: Calcula a energia térmica liberada durante um arco elétrico, permitindo a escolha adequada de Equipamentos de Proteção Individual (EPIs).
Segurança no Trabalho: Auxilia na criação de condições seguras para os trabalhadores que operam em instalações elétricas, como subestações, painéis elétricos e transformadores.
Atendimento a Normas de Segurança: É um documento essencial para garantir conformidade com as normas de segurança elétrica, como a NR-10.
Planejamento de Medidas Preventivas: O laudo ajuda a identificar pontos críticos nos sistemas elétricos, permitindo a implementação de medidas preventivas e corretivas.
Importância de se realizar o laudo ATPV?
O Laudo ATPV é crucial para as empresas que trabalham com sistemas elétricos, pois garante a segurança de seus colaboradores, protege os equipamentos e assegura conformidade com as normas legais.
Garantia de Segurança dos Trabalhadores
O laudo identifica os riscos térmicos associados a arcos elétricos e orienta sobre as medidas de proteção necessárias, como o uso de EPIs apropriados (roupas e equipamentos resistentes a arcos).
Previne acidentes graves, como queimaduras severas, lesões fatais e outros danos causados por arcos elétricos.
Conformidade com Normas Legais
Atende exigências da NR-10, que regulamenta a segurança em instalações elétricas e serviços de eletricidade.
Garante que a empresa esteja em conformidade com leis trabalhistas e regulamentos de segurança, evitando multas e interdições.
Redução de Custos com Acidentes
Prevenindo acidentes, a empresa reduz gastos com indenizações, afastamentos de funcionários e custos relacionados a processos trabalhistas.
Minimiza despesas com reparos e substituições de equipamentos danificados em decorrência de falhas elétricas.
Preservação de Equipamentos e Infraestrutura
O laudo permite a identificação de pontos críticos nos sistemas elétricos, possibilitando a implementação de medidas preventivas e aumentando a vida útil dos equipamentos.
Evita interrupções não planejadas na produção, garantindo a continuidade operacional.
Credibilidade e Responsabilidade
Demonstra compromisso da empresa com a segurança ocupacional e com o bem-estar de seus colaboradores.
Contribui para a imagem positiva da empresa, mostrando responsabilidade social e respeito às regulamentações.
Suporte em Auditorias e Seguros
Em caso de auditorias ou processos de renovação de seguros, o laudo ATPV é um documento essencial para comprovar que a empresa adota práticas seguras e segue os requisitos técnicos.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Laudo ATPV:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAISO DE ATPV – ARCH THERMAL PERFORMANCE VALUE (ARCO DE TEMPERATURA DE PERIGO DE VIDA), ELABORAÇÃO DE RELATÓRIO TÉCNICO E EMISSÃO DA ART
Objetivo
Realizar a inspeção técnica de ATPV, analisar os riscos associados a arcos elétricos em instalações elétricas, elaborar um relatório técnico detalhado, e emitir a ART (Anotação de Responsabilidade Técnica) conforme as normas regulamentadoras e padrões técnicos aplicáveis.
Atividades Previstas
Planejamento
Levantamento prévio das instalações elétricas e equipamentos sujeitos à análise.
Reunião inicial com a equipe técnica da empresa para alinhar os objetivos e necessidades específicas.
Verificação de documentos existentes, como projetos elétricos, diagramas unifilares e relatórios anteriores, se aplicável.
Inspeção Técnica
Inspeção detalhada das áreas e equipamentos sujeitos a riscos de arco elétrico, incluindo:
Cabines primárias, subestações, transformadores e painéis elétricos de baixa e média tensão.
Equipamentos de proteção elétrica e dispositivos de segurança instalados.
Medição e análise dos parâmetros elétricos relevantes para o cálculo do ATPV.
Identificação de condições críticas, como:
Distância de trabalho.
Intensidade de corrente elétrica.
Possibilidade de formação de arcos elétricos.
Cálculo e Avaliação do ATPV
Determinação da energia incidente (cal/cm²) associada a possíveis arcos elétricos.
Cálculo dos níveis de risco térmico, considerando:
Distância de segurança.
Configuração do sistema elétrico.
Equipamentos existentes e condições operacionais.
Avaliação da conformidade dos equipamentos e EPIs em relação aos valores de ATPV calculados.
Elaboração do Relatório Técnico
Desenvolvimento de um relatório técnico detalhado contendo:
Descrição das áreas e equipamentos inspecionados.
Resultados da análise de risco e cálculos do ATPV.
Recomendações para mitigação de riscos, incluindo:
Adequação ou substituição de equipamentos.
Utilização de EPIs com classificação ATPV apropriada.
Conformidade com as normas regulamentadoras, como NR-10, IEEE 1584, e NFPA 70E.
Emissão da ART
Registro da Anotação de Responsabilidade Técnica no CREA correspondente.
Emissão do documento com a descrição das atividades técnicas realizadas e do profissional responsável.
Normas e Referências Aplicáveis
NR-10: Segurança em instalações e serviços em eletricidade.
NFPA 70E: Standard for Electrical Safety in the Workplace.
ABNT NBR 14039: Instalações elétricas de média tensão.
ABNT NBR 5410: Instalações elétricas de baixa tensão.
Produtos e Entregas
Relatório técnico contendo:
Dados coletados durante a inspeção.
Análise e cálculos do ATPV.
Recomendações de segurança e melhorias.
ART devidamente registrada junto ao CREA.
Registro fotográfico das condições das instalações, se aplicável.
Prazo e Equipe Técnica
O cronograma será definido de acordo com a complexidade do serviço e as condições identificadas durante a inspeção. O prazo para entrega do relatório técnico e da ART será acordado com o contratante, levando em conta o tempo necessário para a análise técnica e elaboração detalhada do documento final.
Garantias e Responsabilidades
Garantia de que as análises e recomendações atendem às normas vigentes.
Responsabilidade técnica assegurada pelo registro da ART.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS
Testes, ensaios e avaliações quantitativas são pertinentes na execução da Inspeção Técnica de ATPV. Eles são essenciais para garantir precisão nas análises, validar os cálculos e identificar as condições reais de risco nas instalações elétricas. A seguir, detalho os tipos de testes e ensaios aplicáveis, além das avaliações quantitativas:
Testes e Ensaios Pertinentes
Ensaios Elétricos em Equipamentos
Medição de correntes de curto-circuito:
Determina a intensidade de corrente em casos de falha elétrica.
É base para o cálculo da energia incidente no arco elétrico.
Medição de impedância de malha:
Avalia a resistência dos circuitos para identificação de condições que favoreçam a ocorrência de arcos.
Testes de continuidade elétrica:
Garante que os sistemas de aterramento estejam operando corretamente para dissipar a energia de falhas.
Ensaios de Proteção
Testes de Disjuntores e Fusíveis:
Verifica tempos de atuação e a adequação dos dispositivos de proteção ao nível de corrente e energia incidente.
Testes de relés de proteção:
Avalia a capacidade dos relés de detectar falhas e atuar rapidamente para minimizar os riscos.
Ensaios Térmicos
Termografia infravermelha:
Identifica pontos quentes em equipamentos e conexões, que podem indicar falhas iminentes ou condições favoráveis para arcos elétricos.
Avaliação Quantitativa
Cálculo da Energia Incidente (ATPV)
Quantificação da energia incidente em cal/cm² em diferentes distâncias de trabalho.
Determinação dos níveis de risco térmico e a classificação ATPV dos EPIs necessários.
Modelagem e Simulação
Uso de ferramentas baseadas na norma IEEE 1584 para simular cenários de falha elétrica e prever o comportamento dos arcos.
Análise da probabilidade de falha em diferentes condições operacionais.
Avaliação de Distâncias de Proteção
Cálculo da distância de trabalho segura (arc flash boundary) para cada equipamento ou painel elétrico.
Definição de zonas de risco em torno dos dispositivos.
Justificativa
Esses testes e avaliações são fundamentais para:
Validar os cálculos teóricos do ATPV com medições práticas.
Identificar riscos ocultos ou específicos da instalação.
Garantir a segurança dos trabalhadores e conformidade com normas como a NR-10, IEEE 1584, e NFPA 70E.
Embasar recomendações técnicas no relatório e assegurar a adequação de EPIs e dispositivos de proteção.
A execução desses testes e avaliações deve ser realizada por profissionais qualificados e com equipamentos calibrados, assegurando a confiabilidade dos resultados e a eficácia das ações corretivas e preventivas.
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
