Nome Técnico: CURSO APRIMORAMENTO COMO EXECUTAR INSPEÇÃO TERMOGRÁFICA, ELABORAÇÃO DE RELATÓRIO TÉCNICO
Referência: 232382
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar.
Termografia
O objetivo do Curso Termografia é identificar, analisar e monitorar variações de temperatura em equipamentos, sistemas e estruturas, sem contato físico e de forma totalmente não destrutiva. A técnica permite detectar falhas ocultas antes que se tornem críticas, prevenindo acidentes, incêndios, paradas inesperadas e perdas financeiras.
Mais do que “ver calor”, a termografia transforma padrões térmicos em diagnósticos técnicos.
Ela entrega:
Segurança operacional (especialmente em sistemas energizados);
Confiabilidade industrial (ao antecipar falhas térmicas);
Base técnica para manutenção preditiva;
Dados visuais para auditorias, laudos e perícias técnicas.

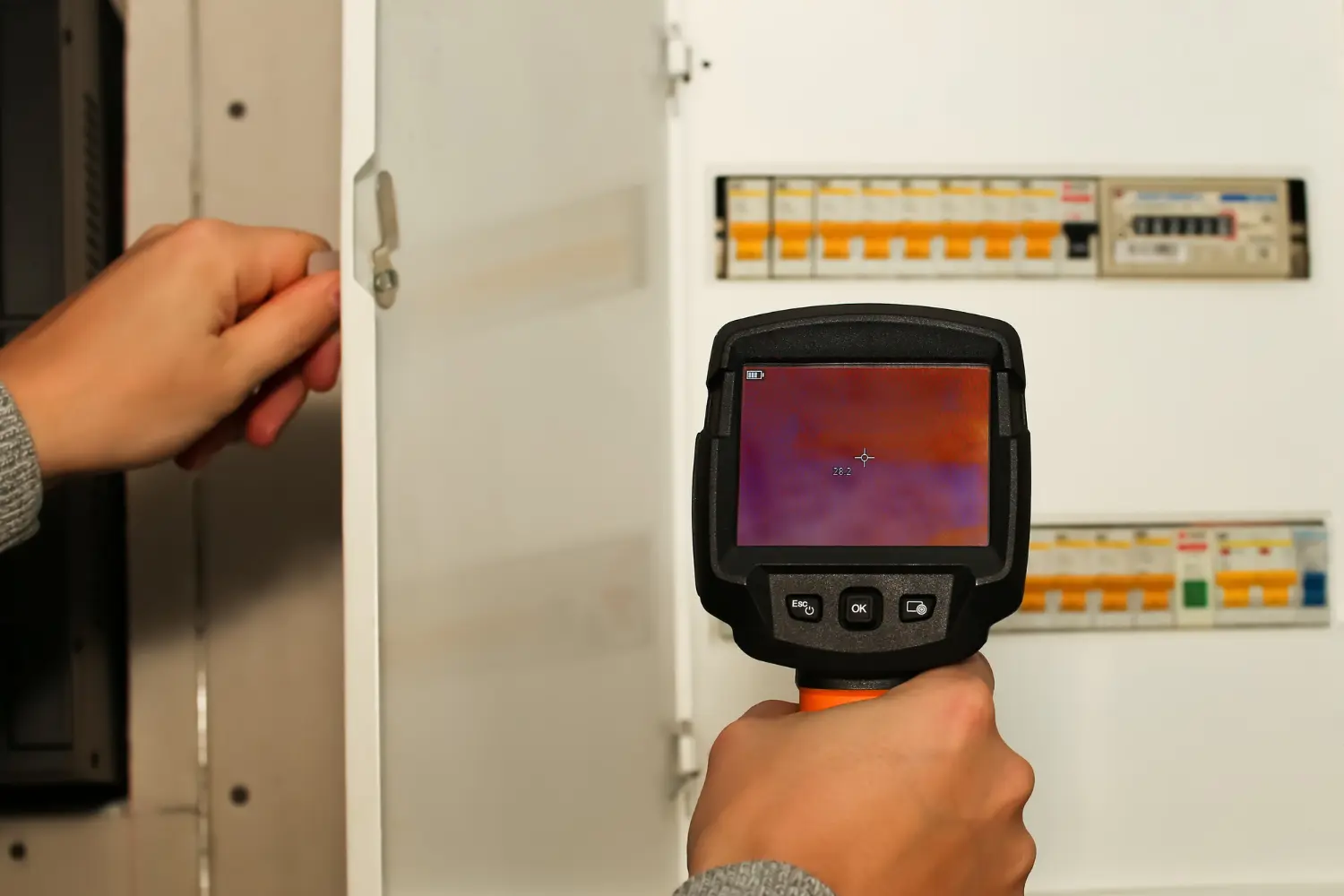

Técnica aplicada para identificar aquecimento anormal em disjuntores, conexões frouxas ou sobrecarga de circuitos, prevenindo falhas e incêndios.
O que é uma inspeção termográfica e por que ela é crucial em sistemas elétricos e mecânicos?
A inspeção termográfica é uma técnica não destrutiva que utiliza câmeras infravermelhas para identificar anomalias térmicas em equipamentos e instalações. Além disso, ao mapear padrões de calor invisíveis a olho nu, é possível detectar falhas potenciais com antecedência, evitando paradas inesperadas, incêndios ou acidentes operacionais.
Nos sistemas elétricos, permite identificar conexões frouxas, sobrecargas e desequilíbrios de fase. Em sistemas mecânicos, é possível detectar desalinhamentos, atritos e falhas de lubrificação. Ou seja, trata-se de uma ferramenta preventiva com impacto direto na confiabilidade industrial.
Curso Termografia: Momento da inspeção termográfica em equipamentos críticos
A periodicidade da termografia deve ser definida com base na criticidade do equipamento e no histórico de falhas. Em geral, instalações elétricas com tensão acima de 380V devem passar por inspeções semestrais. Assim, motores, painéis, subestações e transformadores exigem inspeção trimestral ou contínua, dependendo do ambiente.
A decisão técnica deve considerar:
Grau de risco operacional;
Histórico de falhas;
Exigências normativas;
Planos de manutenção preditiva da planta.
Qual a diferença entre calor real e reflexo térmico?
O calor real é emitido pelo objeto e indica carga térmica genuína. Portanto, o reflexo térmico é uma ilusão causada por superfícies polidas (ex: metais) que refletem o calor de outras fontes. A câmera termográfica não diferencia automaticamente entre os dois, cabe ao operador identificar.
Para isso, é essencial:
| Critério | Calor Real | Reflexo Térmico |
|---|---|---|
| Origem | Interna ao objeto | Externa (refletida) |
| Movimento com o ângulo | Não muda | Muda com a posição da câmera |
| Correção via emissividade | Funciona | Não corrige reflexo |

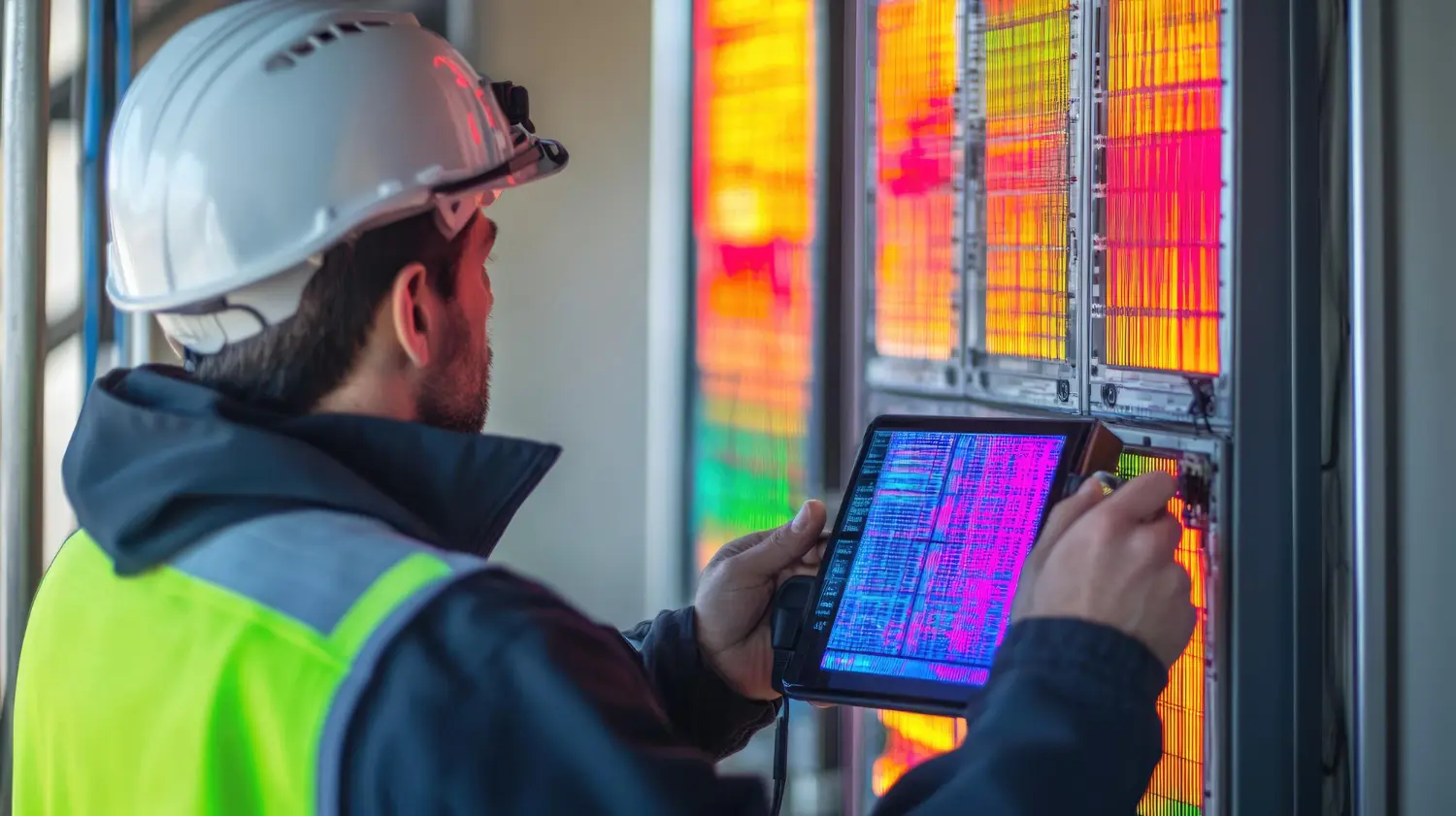

Profissional monitora painéis complexos com câmera termográfica de alta resolução, buscando identificar pontos quentes, sobrecarga e falhas de componentes.
Curso Termografia: Papel da termografia na redução de paradas inesperadas
A termografia atua como um radar silencioso, identificando falhas térmicas antes que elas evoluam para problemas reais. Ao localizar pontos quentes em equipamentos elétricos e mecânicos, o profissional pode agir antes que ocorra uma falha crítica, eliminando paradas não programadas e custos colaterais como horas extras, peças emergenciais e perda de produção.
A termografia pode ser aplicada em ambientes explosivos ou áreas classificadas?
Desde que sejam utilizados equipamentos com certificação Ex (à prova de explosão). Além disso, o operador precisa estar capacitado não apenas na técnica, mas também em análise de risco e procedimentos para atmosferas explosivas. Então, a termografia, nesse contexto, se torna uma aliada estratégica para evitar ignições acidentais por falhas térmicas ocultas.
Análise termográfica e a diferença da simples medição de temperatura com termômetro infravermelho
O termômetro infravermelho fornece um único ponto de temperatura. Além disso, a câmera termográfica entrega uma imagem térmica completa, revelando padrões, gradientes e anomalias que jamais seriam percebidos com uma leitura pontual. Então, em outras palavras: o termômetro informa um dado. A termografia entrega contexto técnico visual e decisivo.

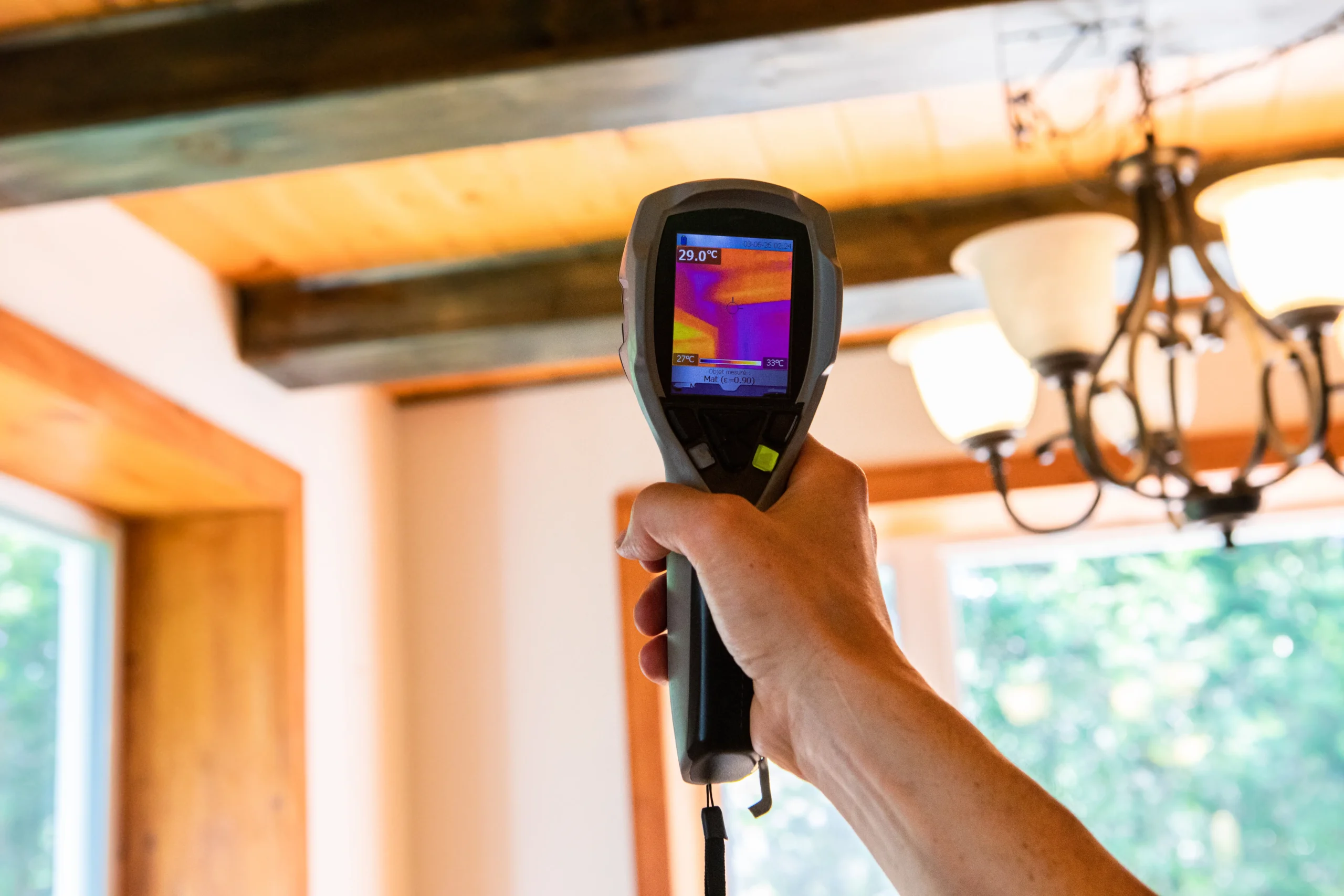

Avaliação de isolamento térmico e possíveis infiltrações de calor em estrutura de madeira e forro. Ideal para diagnósticos de eficiência energética e vazamentos ocultos.
Por que a interpretação errada de uma imagem térmica pode comprometer toda uma análise?
Porque uma imagem mal interpretada gera ações erradas, manutenção desnecessária, liberação de equipamentos em risco, ou até um relatório que falha em apontar uma condição crítica. Termografia não é sobre “ver cores”, é sobre entender o que aquelas cores significam tecnicamente. Então, a câmera mostra, mas só o especialista interpreta com critério.
Curso Termografia: Termografia na detecção de infiltrações e umidade em edificações
A termografia identifica variações térmicas que indicam presença de umidade, mesmo antes de surgirem manchas visíveis.
Além disso, é uma ferramenta não destrutiva, o que permite avaliar áreas sob revestimentos, forros ou pisos sem quebrar nada. Assim, em laudos técnicos e perícias, ela reforça evidências visuais com dados objetivos, sendo aceita como prova complementar em litígios de vício construtivo.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Certificado de conclusão
Curso Termografia
CURSO APRIMORAMENTO COMO EXECUTAR INSPEÇÃO TERMOGRÁFICA, ELABORAÇÃO DE RELATÓRIO TÉCNICO
Carga Horária: 40 Horas
MÓDULO 1 – FUNDAMENTOS DA TERMOGRAFIA (4 HORAS)
Princípios físicos da radiação infravermelha
Fundamentos de transferência de calor (condução, convecção, radiação)
Conceitos de emissividade, refletância e transmitância
Leitura e interpretação de espectro térmico
MÓDULO 2 – EQUIPAMENTOS, AJUSTES E LIMITAÇÕES (4 HORAS)
Tipos de câmeras termográficas (microbolômetro, InSb, QWIP etc.)
Calibração, configuração e verificação pré-inspeção
Paletas de cores e sua influência na interpretação
Fatores ambientais: vento, umidade, iluminação e reflexo
MÓDULO 3 – INSPEÇÃO EM SISTEMAS ELÉTRICOS (6 HORAS)
Critérios técnicos para inspeção de painéis, barramentos, disjuntores e conexões
ΔT (diferença de temperatura): critérios de severidade segundo a NETA
Diagnóstico de falhas: sobrecarga, oxidação, torque inadequado, desequilíbrio de fases
Riscos e segurança na inspeção com energização (NR-10)
MÓDULO 4 – INSPEÇÃO EM SISTEMAS MECÂNICOS E INDUSTRIAIS (6 HORAS)
Identificação de falhas por atrito, desalinhamento, lubrificação inadequada
Termografia em motores, rolamentos, redutores e compressores
Aplicações em vasos de pressão, tubulações e isolamentos térmicos
Inspeção preditiva x corretiva: decisões técnicas
MÓDULO 5 – INTERPRETAÇÃO TERMOGRÁFICA PROFISSIONAL (6 HORAS)
Leitura técnica de mapas térmicos: identificação de padrões anômalos
Diferenciação entre calor real e artefatos (reflexos, ruído térmico)
Correlação de falhas com dados históricos e operacionais
Aplicação de padrões ISO e NBR para interpretação segura
MÓDULO 6 – RELATÓRIO TÉCNICO E DOCUMENTAÇÃO (6 HORAS)
Estrutura obrigatória do relatório técnico com ART
Laudo, relatório e parecer: diferenças e aplicações
Anexos termográficos e interpretação para terceiros
Redação técnica, terminologia adequada e padrões de apresentação
Responsabilidade técnica, validade e rastreabilidade
MÓDULO 7 – PRÁTICA SUPERVISIONADA DE INSPEÇÃO TERMOGRÁFICA (4 HORAS)
Execução prática de inspeção real ou simulada
Registro de imagens térmicas em diferentes equipamentos
Aplicação de critérios técnicos de avaliação
Discussão em grupo dos diagnósticos e justificativas técnicas
MÓDULO 8 – ESTUDO DE CASOS, NÃO CONFORMIDADES E ERROS FREQUENTES (4 HORAS)
Casos reais com falhas elétricas e mecânicas documentadas
Interpretações incorretas e seus impactos operacionais
Checklists de prevenção de falhas humanas em termografia
Lições aprendidas e boas práticas em campo
NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar. É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Termografia
