Curso Proteção Sistema Elétrico de Potência
O Curso Proteção Sistema Elétrico de Potência tem como objetivo capacitar profissionais para aplicar, parametrizar e testar sistemas de proteção em ambientes de média e alta tensão, conforme base técnica na NBR 5460. Dessa forma, o conteúdo inclui proteção diferencial, de distância, sobrecorrente, subtensão, subfrequência e religamento automático, integrando terminologia normativa, ajustes operacionais e simulação de falhas com ensaios técnicos e análise funcional.
Voltado a engenheiros, técnicos e operadores de sistemas elétricos, o curso desenvolve domínio prático e normativo sobre relés digitais e microprocessados, aplicação de curvas de proteção, interpretação de diagramas multifilares e execução de testes com emissão de ART. Além disso, a formação é direcionada à atuação em subestações, painéis de proteção, sistemas interligados e instalações críticas com foco em seletividade, confiabilidade e desempenho operacional.
Análise direta de componentes energizados: identificação de pontos de proteção, zonas de atuação e definição de curvas de resposta conforme exigências normativas e condições reais do sistema.
O que é um sistema de proteção elétrica em sistemas de potência?
O sistema de proteção elétrica atua como a camada de inteligência que monitora, identifica e isola falhas no sistema elétrico de potência (SEP). Dessa forma, ele combina relés, disjuntores, transformadores de corrente e tensão, lógica de atuação e ajustes finos, tudo com base em critérios técnicos de seletividade, sensibilidade, confiabilidade e rapidez.
Além disso, esse sistema preserva ativos críticos, evita colapsos sistêmicos e garante a continuidade do fornecimento. Ao detectar distúrbios assim como curto-circuito, sobrecorrente ou falha de isolação, ele reage em milissegundos para proteger pessoas, equipamentos e a integridade energética da planta.
Onde se aplicam os relés de proteção nos sistemas elétricos de potência?
Os relés são aplicados estrategicamente em:
Geradores – proteção diferencial, de perda de excitação, sobrevelocidade;
Transformadores – proteção de sobrecorrente, diferencial e temperatura;
Linhas de transmissão – relés de distância, direção, teleproteção;
Barramentos e disjuntores – sobrecorrente e falha de disjuntor;
Cargas críticas – subtensão, subfrequência e sobrecarga.
A aplicação correta garante cobertura completa e evita zonas de não proteção (“blind spots”).
Curso Sistema Elétrico de Potência: Quando os relés de proteção devem ser parametrizados ou reavaliados?
A parametrização dos relés de proteção deve ocorrer sempre que houver implantação de sistema, substituição de componentes, aumento de carga, reconfiguração da rede ou após ocorrência de falhas significativas. Alterações no perfil do sistema elétrico exigem reavaliação completa das curvas e zonas de atuação.
Além disso, manter os ajustes atualizados garante resposta adequada frente a falhas. Portanto, a negligência nesse processo pode resultar em atuações indevidas, não seletividade, comprometimento da coordenação e, principalmente, risco de blackout parcial ou total da instalação.
Inspeção visual e planejamento de ensaios em sistemas de proteção elétrica etapa fundamental para validar ajustes de relés microprocessados e garantir confiabilidade operacional.
Curso Sistema Elétrico de Potência: Como os ensaios de relés contribuem para a confiabilidade da proteção elétrica?
Ensaios em relés de proteção validam a funcionalidade real frente a diferentes cenários de falhas simuladas. Testes primários, secundários e digitais verificam não apenas o tempo de resposta, mas também a lógica de atuação e a correta comunicação com o disjuntor.
Ao realizar esses testes, é possível antecipar falhas, corrigir desvios de parametrização e garantir que o sistema reaja conforme esperado. Portanto, essa etapa é mandatória para sistemas que exigem alta disponibilidade e segurança operacional contínua.
Zonas de proteção em linhas de transmissão
As zonas determinam em que ponto da linha a proteção deve atuar e com qual tempo. Normalmente, define-se:
| Zona | Cobertura estimada | Tempo de atuação |
|---|---|---|
| Z1 | 80–90% da linha | Instantâneo |
| Z2 | 100% da linha + 20% adjacente | Temporizado |
| Z3 | Retaguarda do sistema | Temporizado maior |
Essa segmentação evita disparos indesejados e garante seletividade total no sistema interligado.
Curso Sistema Elétrico de Potência: Por que a proteção de geradores exige lógica específica?
Geradores estão diretamente conectados à estabilidade do sistema. Sendo assim, diferentemente de cargas passivas, sua falha pode gerar perturbações de frequência, tensões transitórias e ilhamento.
São usados relés específicos como:
40 – perda de excitação
64G – corrente de fuga no aterramento do neutro
81 – subfrequência e sobrefrequência
87G – proteção diferencial
Portanto, a resposta precisa e rápida protege o ativo mais nobre da planta: a geração.

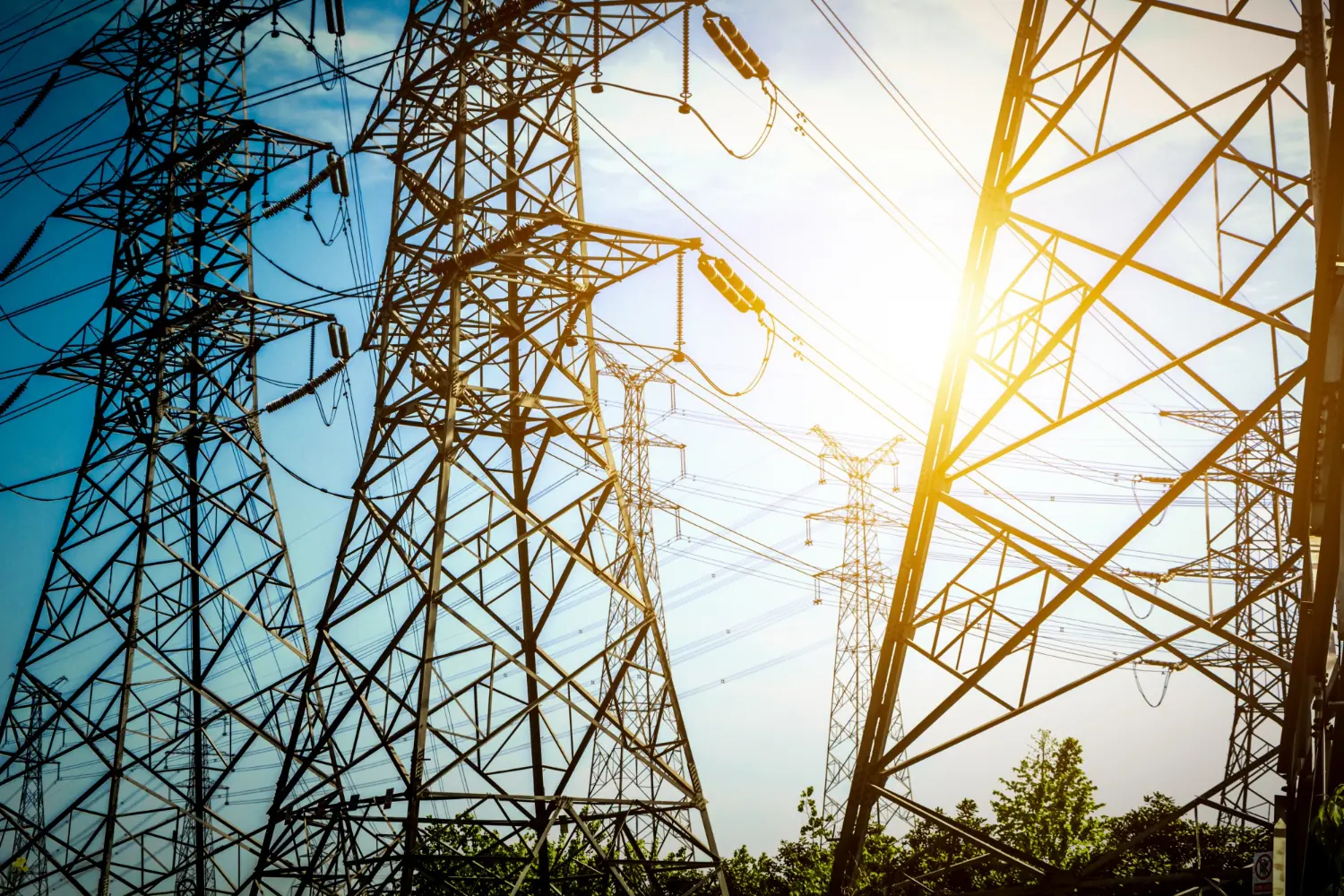

Malha de linhas de transmissão de alta tensão interligadas ambiente crítico para aplicação de relés de distância, proteção diferencial e ajustes coordenados de seletividade e retaguarda.
Importância da NBR 5460 no contexto da proteção elétrica
A NBR 5460 é a espinha dorsal da terminologia e padronização do setor elétrico. Ela permite que engenheiros, projetistas, técnicos e fabricantes “falem a mesma língua” ao definir expressões como: carga instalada, falta fase-terra, zona de proteção, religamento automático, etc.
Sendo assim, aplicar a NBR 5460 garante coerência técnica em manuais, projetos, parametrizações, ARTs e inspeções, além de ser essencial para evitar erros interpretativos entre diferentes partes envolvidas na cadeia elétrica.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Treinamento Livre Profissionalizante Noções Básicas (Não substitui Formação Acadêmica ou Ensino Técnico)Certificado de conclusão
Curso Proteção Sistema Elétrico de Potência
CURSO APRIMORAMENTO PROTEÇÃO SISTEMA ELÉTRICO DE POTÊNCIA (RELÉS DE PROTEÇÃO GERADOR E LINHA DE TRANSMISSÃO, FUNDAMENTOS, PARAMETRIZAÇÃO E TESTES) NBR 5460 – SISTEMAS ELÉTRICOS DE POTÊNCIA
Módulo 1 – Terminologia Normativa Aplicada à Proteção em SEP (6 Horas)
Interpretação técnica de termos conforme NBR 5460
Classificação funcional: proteção, operação, geração, transmissão, subtransmissão, distribuição
Conceitos estruturais e operacionais:
Sistema interligado, sistema isolado, slack bus
Linhas radiais, malhadas, aneladas
Barramentos: simples, duplos, em anel, seccionados
Subestações: abaixadora, elevadora, de manobra, blindada, subterrânea
Termos essenciais para diagnóstico e coordenação de proteções
Diferenças entre falta, falha, sobrecarga e perturbação
Cruzamento entre definições elétricas e mecânicas (vibração, ancoragem, isolação, bacia de contenção etc.)
Módulo 2 – Proteção de Sistemas Elétricos: Fundamentos e Estratégias (6 Horas)
Princípios de seletividade, sensibilidade, rapidez, confiabilidade e coordenação
Filosofias de proteção: proteção primária, retaguarda e redundância
Classificação por aplicação:
Proteção de sobrecorrente (50/51)
Proteção de sobretensão e subtensão (59/27)
Proteção de frequência (81)
Proteção diferencial (87)
Proteção de distância (21)
Técnicas de religamento: instantâneo, com retardo, múltiplo
Malhas de proteção e esquemas de retaguarda
Proteções em sistemas com aterramento direto, impedante e isolado
Casos de operação intempestiva, indesejada e incorreta
Módulo 3 – Relés de Proteção Aplicados a Geradores (8 Horas)
Proteções aplicadas à máquina síncrona e ao grupo gerador
Relés aplicáveis: 40, 51V, 87G, 64G, 32, 27, 59, 81
Monitoramento de tensão, frequência, desequilíbrio de corrente e rotor bloqueado
Capacidade, carga, energia efetiva, potência regulante
Relação entre estabilidade de tensão e sincronismo
Cálculo de zonas de atuação e definição de parâmetros
Tipos de falha: fase-fase, fase-terra, espiras, desequilíbrio
Integração com sistemas SCADA e supervisão local
Módulo 4 – Relés de Proteção Aplicados a Linhas de Transmissão (8 Horas)
Proteção de linha aérea, subterrânea, radial e malhada
Relés utilizados: 21 (distância), 67 (direcional), 85 (teleproteção), 87L (diferencial longitudinal)
Seletividade absoluta e relativa, coordenação com disjuntores e religadores
Lógicas de zona 1, zona 2 e zona 3
Aplicação em linhas de corrente alternada e corrente contínua
Estratégias de proteção com ondas portadoras, fio-piloto e fibra óptica
Condições críticas: curto-circuito evolutivo, falta para terra, sobrecarga dinâmica
Intertravamento com proteção de barramento e transformadores
Módulo 5 – Parametrização e Ajustes Operacionais (6 Horas)
Interpretação de diagramas multifilares e mímicos
Ajuste de curvas temporizadas (curva ANSI, IDMT, LTI)
Parametrização de relés digitais e microprocessados
Ferramentas de configuração (SEL, Siemens, ABB, Schneider)
Ajustes típicos: corrente de pickup, tempo de atuação, ângulo de disparo
Estudo de coordenação: relé–disjuntor–rele
Análise de impedância: de surto, série, carga, falta
Estudo de energização, energias armazenadas, sobretensões temporárias e transitórias
Módulo 6 – Ensaios, Testes e Verificação Técnica (6 Horas)
Testes de bancada e campo: primário e secundário
Verificação de lógica de atuação, tempo de resposta, falhas simuladas
Ensaios dielétricos (a seco, sob chuva, sob poluição artificial)
Testes de confiabilidade, redundância e falha forçada
Emissão de relatórios técnicos e ART
Análise de eventos e oscilografias
Checklist de operação de relés e manutenção preventiva
Comparação entre comportamento real x comportamento parametrizado
Finalização e Certificação:
Exercícios Práticos (quando contratado);
Registro das Evidências;
Avaliação Teórica;
Avaliação Prática (Quando contratada);
Certificado de Participação.
NOTA:
Ressaltamos que o Conteúdo Programático Normativo Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar. É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Proteção Sistema Elétrico de Potência
