Nome Técnico: CURSO APRIMORAMENTO COMO EXECUTAR INSPEÇÃO TÉCNICA, MAPEAMENTO DE ÁREAS CLASSIFICADAS E ATMOSFERAS EXPLOSIVAS – EQUIPAMENTOS – REQUISITOS GERAIS NBR IEC 60079-0 E ELABORAR RELATÓRIO TÉCNICO.
Referência: 80144
Ministramos Cursos e Treinamentos; Realizamos Traduções e Interpretações em Idioma Técnico: Português, Inglês, Espanhol, Mandarim, Alemão, Hindi, Japonês, Árabe e outros consultar
O que é o Curso Mapeamento Laudo Áreas Classificadas?
O Curso Mapeamento Laudo Áreas Classificadas é um treinamento que ensina como identificar, classificar e mapear zonas com risco de explosão em ambientes industriais, conforme as normas NBR IEC 60079.
O profissional aprende a realizar inspeções técnicas, definir zonas (0, 1, 2 / 20, 21, 22), interpretar marcações de equipamentos Ex e elaborar relatórios técnicos completos sobre atmosferas explosivas.
Qual Objetivo do Curso Mapeamento e Laudo de Áreas Classificadas?
O Curso Mapeamento de Áreas Classificadas tem como objetivo capacitar o profissional a executar inspeções técnicas, identificar fontes de emissão, definir zonas de risco e mapear áreas classificadas, conforme os critérios estabelecidos pelas normas da série NBR IEC 60079, especialmente a Parte 0.
O Curso Mapeamento Laudo Áreas Classificadas também tem como objetivo habilitar o participante a avaliar a conformidade de equipamentos Ex, interpretar marcações obrigatórias, e elaborar relatórios técnicos estruturados, com base em evidências normativas e exigências legais aplicáveis a atmosferas explosivas em instalações industriais.
Especialista na área realizando o mapeamento de uma área classificada
Quais Tipos de Áreas Classificadas?
As áreas classificadas são divididas em zonas de acordo com o tipo de substância inflamável presente (gases/vapores ou poeiras combustíveis) e com a frequência e duração da presença da atmosfera explosiva.
Portanto, a classificação segue as normas NBR IEC 60079-10-1 (gases e vapores) e 60079-10-2 (poeiras combustíveis).
Para Gases, Vapores ou Névoas Inflamáveis:
Zona 0;
Atmosfera explosiva está presente continuamente ou por longos períodos.
Ex: interior de tanques com líquidos inflamáveis.
Zona 1;
Atmosfera explosiva ocorre ocasionalmente durante operações normais.
Ex: áreas ao redor de bocais de tanques, válvulas de processo.
Zona 2.
Atmosfera explosiva não ocorre normalmente, mas pode ocorrer brevemente.
Ex: arredores de flanges, conexões ou locais com vazamentos eventuais.
Para Poeiras Combustíveis (Partículas Sólidas):
Zona 20;
Atmosfera explosiva de poeira está presente continuamente ou por longos períodos.
Ex: interior de silos, ciclones ou filtros.
Zona 21
Atmosfera explosiva de poeira ocorre ocasionalmente durante operação normal.
Ex: áreas próximas à descarga de transportadores ou peneiras vibratórias.
Zona 22
Atmosfera explosiva de poeira ocorre raramente e por pouco tempo.
Ex: áreas periféricas onde poeira possa se acumular e se dispersar.
O Que é Atmosfera Explosiva?
Atmosfera explosiva é, antes de tudo, uma mistura com o ar, em condições atmosféricas normais, de substâncias inflamáveis na forma de gases, vapores, névoas ou poeiras combustíveis. Uma vez ocorrida a ignição, essa mistura permanece em combustão com rapidez, propagando-se rapidamente por toda a porção ainda não queimada.
Essa condição representa um risco real de explosão, principalmente em ambientes industriais, como refinarias, indústrias químicas, silos de grãos, áreas de pintura e instalações com manipulação de combustíveis ou solventes. O conceito é normatizado principalmente pela ABNT NBR IEC 60079-10-1 e 60079-10-2.
Onde Aplica-se o Laudo de Áreas Classificadas?
O laudo de áreas classificadas se aplica em ambientes industriais ou comerciais onde há presença, manuseio, armazenamento ou processamento de substâncias inflamáveis como gases, vapores, líquidos combustíveis, névoas ou poeiras combustíveis que possam formar atmosferas explosivas.
- Refinarias e indústrias petroquímicas;
- Plataformas offshore e unidades de produção de petróleo;
- Usinas de biodiesel, etanol e gás natural;
- Indústrias químicas, farmacêuticas e de tintas;
- Postos de combustíveis e centrais de abastecimento;
- Silos, moinhos, armazéns de grãos e indústrias alimentícias com geração de poeiras;
- Instalações de pintura industrial, estufas térmicas e zonas de carga e descarga de caminhões-tanque e vagões ferroviários.
Por fim, instalações de pintura industrial, estufas térmicas e zonas de carga e descarga de caminhões-tanque e vagões ferroviários.

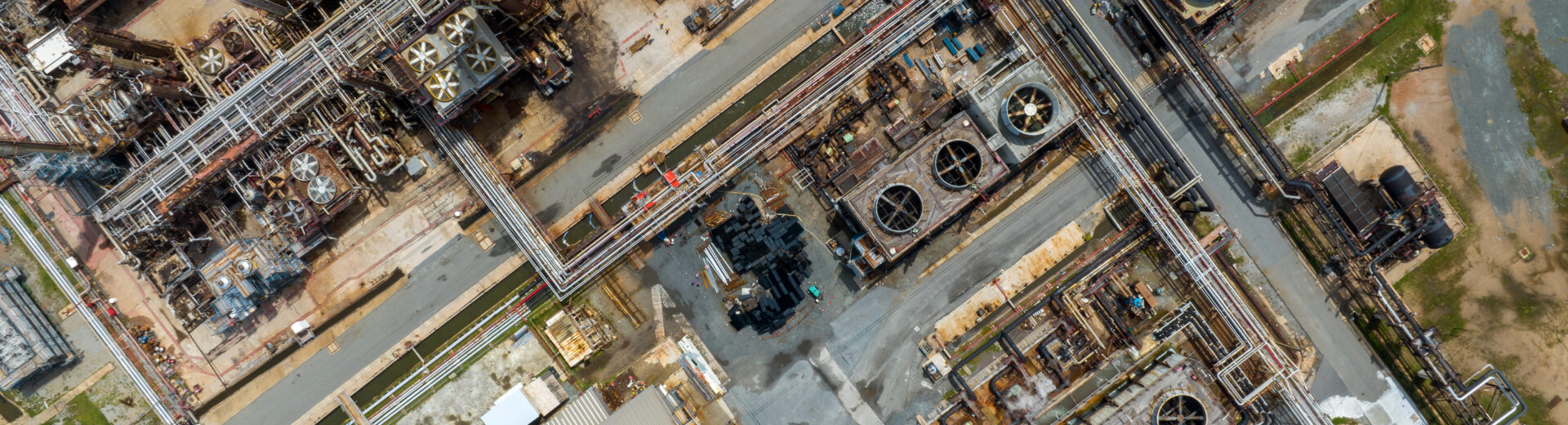

Mapeamento de áreas classificadas vista de cima
Quem pode elaborar um laudo de área classificada?
O laudo de área classificada deve ser elaborado por profissional legalmente habilitado, preferencialmente engenheiro eletricista ou de segurança com registro ativo no CREA e conhecimento comprovado nas normas da série ABNT NBR IEC 60079.
Esse especialista é responsável por identificar e classificar zonas com risco de explosão, mapear áreas conforme critérios técnicos (Zonas 0, 1, 2 / 20, 21, 22) e emitir o relatório técnico com base em inspeções e evidências normativas.
Além disso, o profissional deve possuir capacitação específica em atmosferas explosivas (Ex), garantindo a conformidade e a segurança das instalações industriais.
O Que é Mapeamento de Áreas Classificadas?
O mapeamento de áreas classificadas é o processo técnico de identificar, analisar e delimitar fisicamente os locais com risco de formação de atmosferas explosivas, ou seja, regiões onde ocorrem misturas inflamáveis com o ar (gases, vapores ou poeiras combustíveis) em condições capazes de causar explosão.
Esse mapeamento define zonas de risco (0, 1, 2 para gases / 20, 21, 22 para poeiras) com base na frequência, duração e intensidade da presença de substâncias inflamáveis, considerando fatores como:
Fontes de emissão (válvulas, tanques, reatores, dutos, peneiras, silos etc.);
Ventilação natural ou forçada;
Tipo e quantidade da substância envolvida;
Processo industrial e condições operacionais.
O objetivo é orientar a seleção de equipamentos elétricos e mecânicos adequados (equipamentos Ex) e garantir que todas as medidas de segurança estejam em conformidade com normas como a ABNT NBR IEC 60079-10-1 e 60079-10-2.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Veja Também:
Curso Atmosfera Explosiva EX007
Laudo Sistemas Tubulação Condução de Gases Combustíveis NBR 16821
Curso NBR 17505
Certificado de conclusão
Curso Mapeamento e Laudo de Áreas Classificadas
CURSO APRIMORAMENTO COMO EXECUTAR INSPEÇÃO TÉCNICA E MAPEAMENTO DE ÁREAS CLASSIFICADAS E ATMOSFERAS EXPLOSIVAS PARTE 0: EQUIPAMENTOS – REQUISITOS GERAIS NBR IEC 60079-0 E ELABORAR RELATÓRIO TÉCNICO
Carga Horária Total: 40 Horas
Módulo 1: Fundamentos de Áreas Classificadas e Atmosferas Explosivas (4 Horas)
Definição de atmosferas explosivas: gases, vapores, névoas e poeiras combustíveis;
Conceitos de grupo de gases, temperatura de ignição e classes de equipamento;
Princípios de segurança intrínseca e tipos de proteção.
Módulo 2: Estrutura e Aplicação da NBR IEC 60079-0 (6 Horas)
Escopo e objetivo da Parte 0 – Requisitos gerais para equipamentos elétricos;
Definições normativas, categorias e marcações obrigatórias;
Requisitos de construção, materiais, conexões, invólucros e componentes;
Documentação técnica exigida pelo fabricante e rastreabilidade.
Módulo 3: Inspeção Técnica de Equipamentos em Áreas Classificadas (8 Horas)
Critérios técnicos para verificação de conformidade de equipamentos Ex;
Procedimentos de inspeção visual, próxima e detalhada;
Identificação de não conformidades e classificação de severidade;
Checklists, ferramentas de apoio e equipamentos de medição.
Módulo 4: Mapeamento de Áreas Classificadas (8 Horas)
Análise de processos industriais com risco de explosão;
Levantamento de fontes de emissão e ventilação (natural e forçada);
Definição de zonas e delimitações físicas da área classificada;
Elaboração de plantas, croquis e listas de equipamentos Ex.
Módulo 5: Requisitos Complementares para Instalação e Seleção de Equipamentos (6 Horas)
Compatibilidade entre tipo de proteção, grupo de gás e zona classificada;
Requisitos de aterramento, invólucros, entradas de cabos e prensa-cabos;
Requisitos de manutenção segura em áreas classificadas.
Módulo 6: Elaboração de Relatório Técnico de Inspeção e Conformidade (8 Horas)
Estrutura de um relatório técnico conforme boas práticas e normas da ABNT;
Registro de inspeções, não conformidades e recomendações técnicas;
Anexos obrigatórios: fotografias, plantas, croquis e certificados de conformidade;
Linguagem técnica, objetividade e padronização de evidências;
Riscos da omissão ou erros no relatório e responsabilidades legais.
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
