Curso Elaboração do Laudo para Tubulações de Gases Industriais

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

CURSO APRIMORAMENTO COMO EXECUTAR INSPEÇÃO TÉCNICA, TESTES, ENSAIOS E ELABORAR RELATÓRIO TÉCNICO EM SISTEMAS DE TUBULAÇÕES DE GASES INDUSTRIAIS
Carga Horária Total: 40 Horas

Módulo 1: Fundamentos e Aplicações de Sistemas de Gases Industriais (4 Horas)
Tipos de gases industriais (inertes, inflamáveis, oxidantes, tóxicos)
Classificação e riscos associados (ABNT, NBR, NR)
Aplicações industriais comuns: laboratórios, hospitais, indústrias químicas, alimentícias e petroquímicas
Linhas, válvulas, reguladores, conexões e dispositivos de segurança

Módulo 2: Normas Técnicas e Requisitos Legais Aplicáveis (6 Horas)
ABNT NBR 14177, NBR 12235, NBR 13103, NBR 14100, entre outras
Interface com Normas Regulamentadoras: NR 13, NR 20, NR 33 e NR 26
Documentos legais exigíveis: ART, memorial descritivo, laudo técnico, certificado de calibração
Responsabilidades civis, penais e técnicas do inspetor

Módulo 3: Metodologias de Inspeção Técnica em Tubulações (8 Horas)
Inspeção visual direta e indireta (uso de boroscópio, espelhos, drones)
Verificação de conformidade do layout, fixações, suportes e sinalizações
Avaliação de integridade mecânica, estanqueidade e corrosão
Técnicas de inspeção com pressão interna (hidrostático, pneumático)
Monitoramento por ultrassom, partículas magnéticas, líquidos penetrantes

Módulo 4: Ensaios Funcionais e Análise de Riscos (6 Horas)
Testes de estanqueidade com gás inerte
Procedimentos de inertização antes da inspeção
Análise de falhas recorrentes: vibração, contaminação, fadiga térmica
Avaliação de risco com base em HRN (Hazard Rating Number) e FMEA
Protocolos de resposta a vazamentos e incidentes

Módulo 5: Elaboração de Relatório Técnico e Emissão de ART (8 Horas)
Estrutura documental: introdução, escopo, metodologia, resultados, conclusões, recomendações
Inclusão de fotos técnicas, mapas de risco, croquis e registros de medição
Redação técnica objetiva e com embasamento normativo
Procedimentos para emissão de ART (CREA/CONFEA)
Tratamento de não conformidades e orientações corretivas

Módulo 6: Estudos de Caso e Simulações Teóricas (4 Horas)
Avaliação de casos reais de falhas e acidentes em redes de gases
Simulação teórica de inspeções e elaboração de relatórios
Discussão crítica de exemplos e aplicação de julgamentos técnicos
Checklist normativo aplicado a diferentes cenários

Módulo 7: Avaliação Final e Encerramento (4 Horas)
Prova teórica objetiva e dissertativa
Avaliação de um relatório técnico simulado
Discussão final e feedback técnico
Entrega de certificado de participação e aprovação

Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.

É facultado à  nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Participantes sem experiência:
Carga horária mínima = 80 horas/aula

Participantes com experiência:
Carga horária mínima = 40 horas/aula

Atualização (Reciclagem):
Carga horária mínima = 20 horas/aula

Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 20 – Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis;
ABNT NBR 15358 – Redes de distribuição interna para gases combustíveis em instalações e uso não residencial de até 400 kPa – Projeto e execução;
ABNT NBR 15526 – Redes de distribuição interna para gases combustíveis em instalações residenciais — Projeto e execução;
ABNT NBR 12712 – Projeto de sistemas de transmissão e distribuição de gás combustível;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.

O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.

Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.

Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc.  são as atribuições que o (a) Profissional Legalmente  Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações,  onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.

Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter  emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100%  EAD  (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a  Portaria SEPRT n.º 915, de 30 de julho de 2019  –   NR 01 –  Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui

LEI Nº 5.194, DE 24 DEZ 1966 – CONFEA:
“Seção III
Exercício Ilegal da Profissão
Art. 6º – Exerce ilegalmente a profissão de engenheiro, arquiteto ou engenheiro-agrônomo:
a) a pessoa física ou jurídica que realizar atos ou prestar serviços, públicos ou privados, reservados aos profissionais de que trata esta Lei e que não possua registro nos Conselhos Regionais:
b) o profissional que se incumbir de atividades estranhas às atribuições discriminadas em seu registro;
c) o profissional que emprestar seu nome a pessoas, firmas, organizações ou empresas executoras de obras e serviços sem sua real participação nos trabalhos delas;
d) o profissional que, suspenso de seu exercício, continue em atividade;
e) a firma, organização ou sociedade que, na qualidade de pessoa jurídica, exercer atribuições reservadas aos profissionais da Engenharia, da Arquitetura e da Agronomia, com infringência do disposto no parágrafo único do Art. 8º desta Lei.”

OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS
Requisitos para elaboração de relatórios técnicos;
Requisitos para realização de vistorias;
Noções das propriedades inflamáveis e combustíveis;
Noções das propriedades corrosivas dos gases;
Requisitos de Segurança para implementação de rede de gases industriais;
Cuidados para rede de gases destinadas a gases combustíveis;
Materiais, equipamentos e dispositivos;
Atribuições e Responsabilidades para dimensionamento;
Elementos para Interligação da tubulação;
Documentação necessária para dimensionamento de rede de gás;
Levantamento do Consumo de gás;
Requisitos de Tubos, Conexões, Válvulas, Medidores;
Reguladores de Pressão e Manômetros;
Elementos para interligação;
Dispositivos de segurança;
Filtros e outros materiais presentes na tubulação;
Dimensionamento do Projeto;
Parâmetros e Metodologia de Cálculo;
Cálculo de pressão e velocidade;
Afastamentos; Fator de Simultaneidade;
Atividades e competências; Inspeção Periódica;
Noções de Procedimentos de Construção e montagem;
Traçado da rede; Pré-verificação do traçado definitivo;
Tubulações aparentes, Embutidas, enterradas;
Levantamento de consumo de gás;
Tubulações embutida e enterradas;
Acoplamentos roscados e soldados;
Suportes e Acoplamentos; Limite de pressão;
Proteções mecânicas, e contra corrosão;
Comissionamento; Regulador monitor;
Dispositivos de segurança;
Procedimentos para drenagem do gás;
Conscientização da Importância do Manual de Instrução de Operação do Equipamento;
Prevenção de acidentes;
Procedimentos e noções de primeiros socorros;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Consequências da Habituação do risco.
Fonte: NBR 15358.

Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas.

Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

Curso Como Elaborar Relatório Técnico para Tubulações de Gases Industriais

NBR 15358
“Esta Norma estabelece os requisitos mínimos exigíveis para o projeto e a execução de rede de distribuição interna para gás combustível em instalações de uso não residencial, tais como processos industriais e atividades comerciais, que não excedam, a pressão de operação de 400 kPa (4,08 kgf/cm²) e que possam ser abastecidas tanto por canalização de rua (conforme ABNT NBR 12712 e ABNT NBR 14461) como por uma central de gás (conforme ABNT NBR 13523). Esta Norma se aplica aos seguintes gases combustíveis: gás natural (GN), gás liquefeito de petróleo (GLP, propano, butano) em fase vapor e mistura ar-GLP. As redes de distribuição interna são também utilizadas em aplicações destinadas a promover a climatização a gás de ambientes, geração de energia elétrica e cogeração. Esta Norma não se aplica a instalações de uso residencial. Nestes casos deve-se utilizar a ABNT NBR 15526. Esta Norma não se aplica a instalações de termoelétricas. A não ser que seja especificado de outra forma por regulamentação, não há intenção de que os requisitos desta Norma sejam aplicados às instalações que já existiam e tiveram sua construção e rede de distribuição interna aprovadas anteriormente à data de publicação desta Norma. Excluem-se os casos em que a situação existente envolva um claro risco à vida ou às propriedades.
4 Requisitos gerais
4.1 Considerações gerais
Todas as referências à pressão, nesta Norma, são manométricas, salvo informação em contrário.
Todas as referências à vazão, nesta Norma, são para as condições de 20 °C e 1 atm de pressão absoluta ao nível do mar (101,325 kPa), salvo especificação em contrário.
4.2 Exemplos de aplicação
Processos industriais podem incluir uso de fornos em geral (fornos de fusão, vidreiras, cerâmicas, cadinho, tratamento térmico, fornos tipo rolo secadores para indústrias cimenteiras e similares etc.), caldeiras, aquecedores, maçaricos, estufas, tanques de acabamento superficial, forjas, secadores. Atividades comerciais podem incluir usos de fornos e fogões, chapas, assadeiras, fritadeiras, churrasqueiras, cafeteiras, aquecedores de água, geradoras de água quente, máquinas de lavar e secar roupa, geladeiras e freezers.
4.3 Documentação
Recomenda-se que os documentos citados a seguir estejam sempre disponíveis e sejam de fácil acesso para análise, no local da instalação, preferencialmente sendo integrante da documentação técnica da rede de distribuição interna:
a) projeto e memorial de cálculo, incluindo isométrico completo da rede, identificação dos materiais,
diâmetro e comprimento da tubulação, tipo e localização de válvulas e acessórios, e tipo de gás combustível a que se destina;
b) atualização do projeto conforme construído;
c) laudo do ensaio de estanqueidade;
d) registro de liberação da rede para utilização em carga;
e) anotações de responsabilidade técnica (ART) de elaboração do projeto, da execução da instalação
e do ensaio de estanqueidade;
f) anotação de responsabilidade técnica (ART) de inspeção ou manutenção, quando houver.
4.4 Atividades e competências
O projeto da rede de distribuição interna deve ser elaborado por profissional habilitado.
A execução da rede de distribuição interna deve ser realizada por profissional qualificado, sob supervisão de profissional habilitado.
O ensaio de estanqueidade da rede de distribuição interna deve ser realizado por profissional qualificado, sob supervisão de profissional habilitado. O comissionamento da rede de distribuição interna deve ser realizado por profissional qualificado, sob supervisão de profissional habilitado.
4.5 Regulamentações e avaliação da conformidade Regulamentações (leis, decretos, portarias no âmbito federal, estadual ou municipal) aplicáveis devem ser observadas no projeto e execução da rede de distribuição interna.
Recomenda-se que os materiais, equipamentos e aparelhos a gás possuam sua conformidade atestada com relação aos requisitos de suas respectivas normas técnicas. Recomenda-se que a qualificação da pessoa física ou jurídica prestadora de serviço (projeto e execução, testes, comissionamento), possua sua conformidade atestada, no tocante aos requisitos técnicos de qualidade, segurança e meio ambiente, bem como da mão-de-obra empregada na realização de cada tipo de serviço executado.
4.6 Inspeção periódica
Devem-se realizar inspeções periódicas na rede de distribuição interna. Recomenda-se que sejam realizadas em períodos máximos de cinco anos, podendo variar para menos em função de riscos decorrentes das situações construtivas, das condições ambientais (em especial àquelas sujeitas a atmosfera corrosiva) e de uso; de acordo com registros históricos. Em caso de indícios de vazamento de gás, deve ser realizada inspeção imediata da rede de distribuição interna e tomadas providências aplicáveis.
A inspeção periódica é realizada por meio de verificações na rede de distribuição interna, destinadas a manter o correto desempenho de todos os seus componentes, constando também as providências a serem tomadas para execução da manutenção preventiva naqueles componentes que possuem vida útil preestabelecida ou que possivelmente poderiam apresentar problemas de fadiga, regulagem ou funcionamento. A inspeção periódica deve registrar os resultados e as tarefas que devem ser executadas com a definição dos respectivos responsáveis, de forma que seja mínima a possibilidade de ocorrer alguma falha de qualquer dos componentes da rede de distribuição interna, uma vez colocada em funcionamento.”
F: NBR 15358.

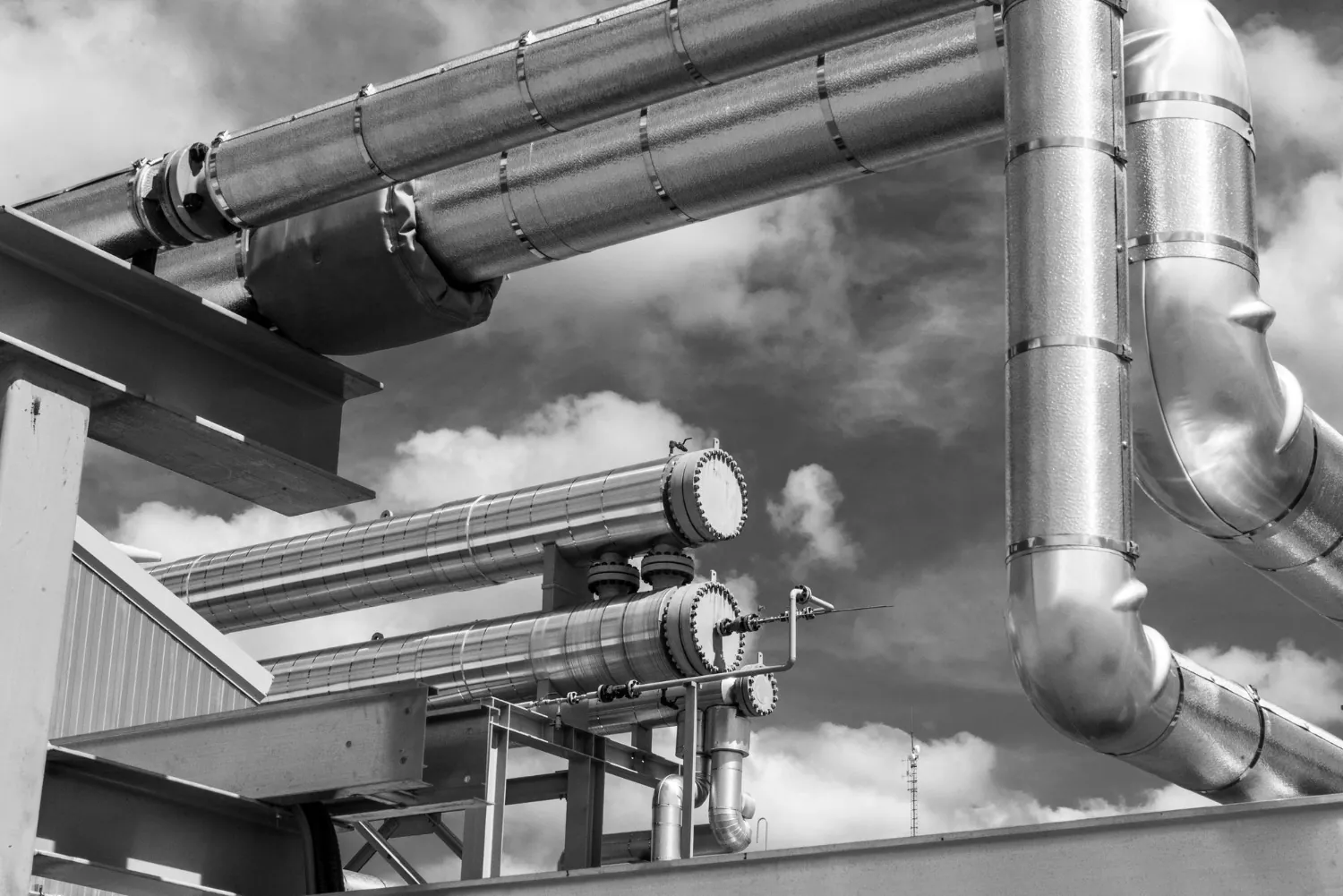

01 – URL FOTO – Licensor’s author: EyeEm – Freepik.com

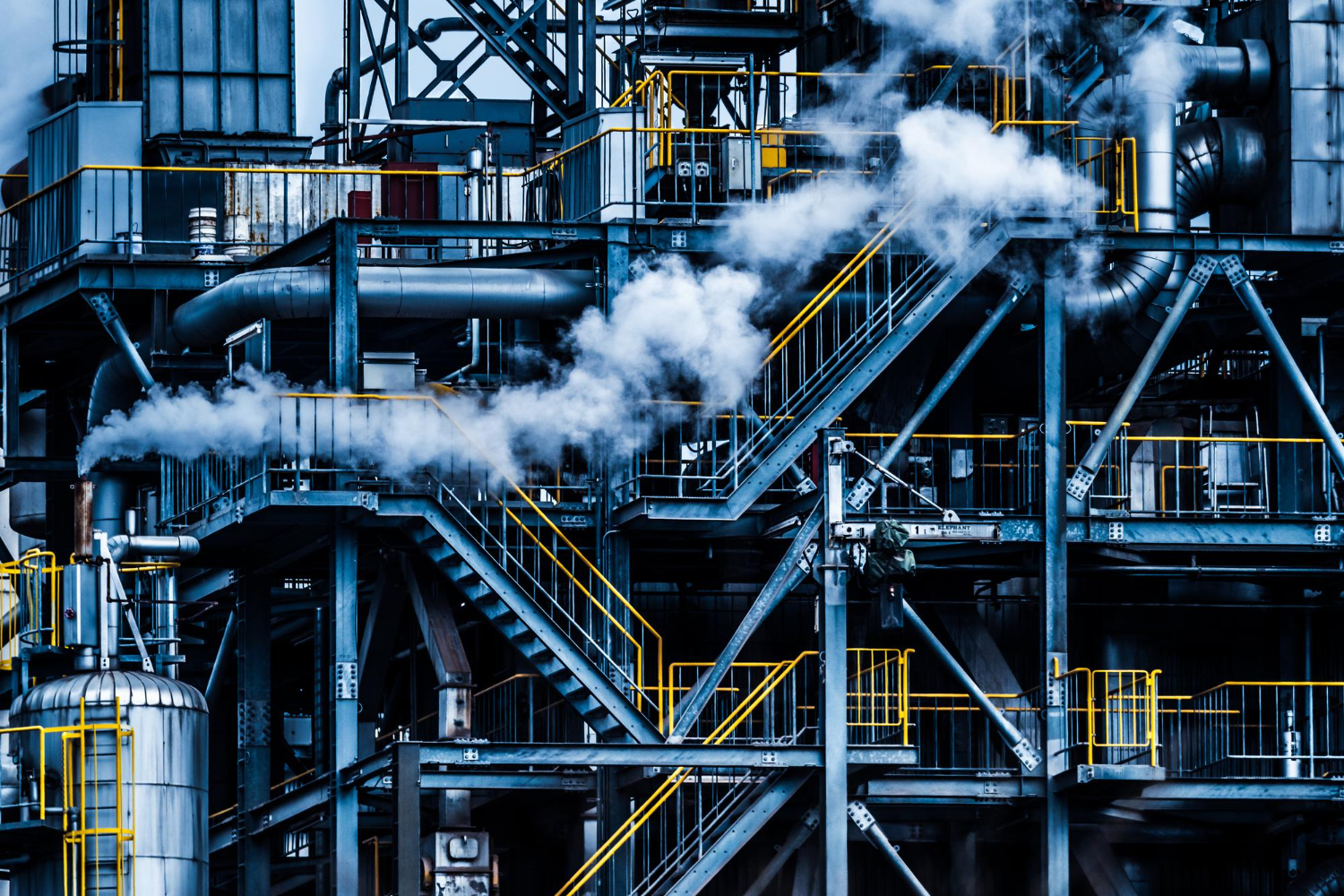

02 – URL FOTO – Licensor’s author: wirestock – Freepik.com
