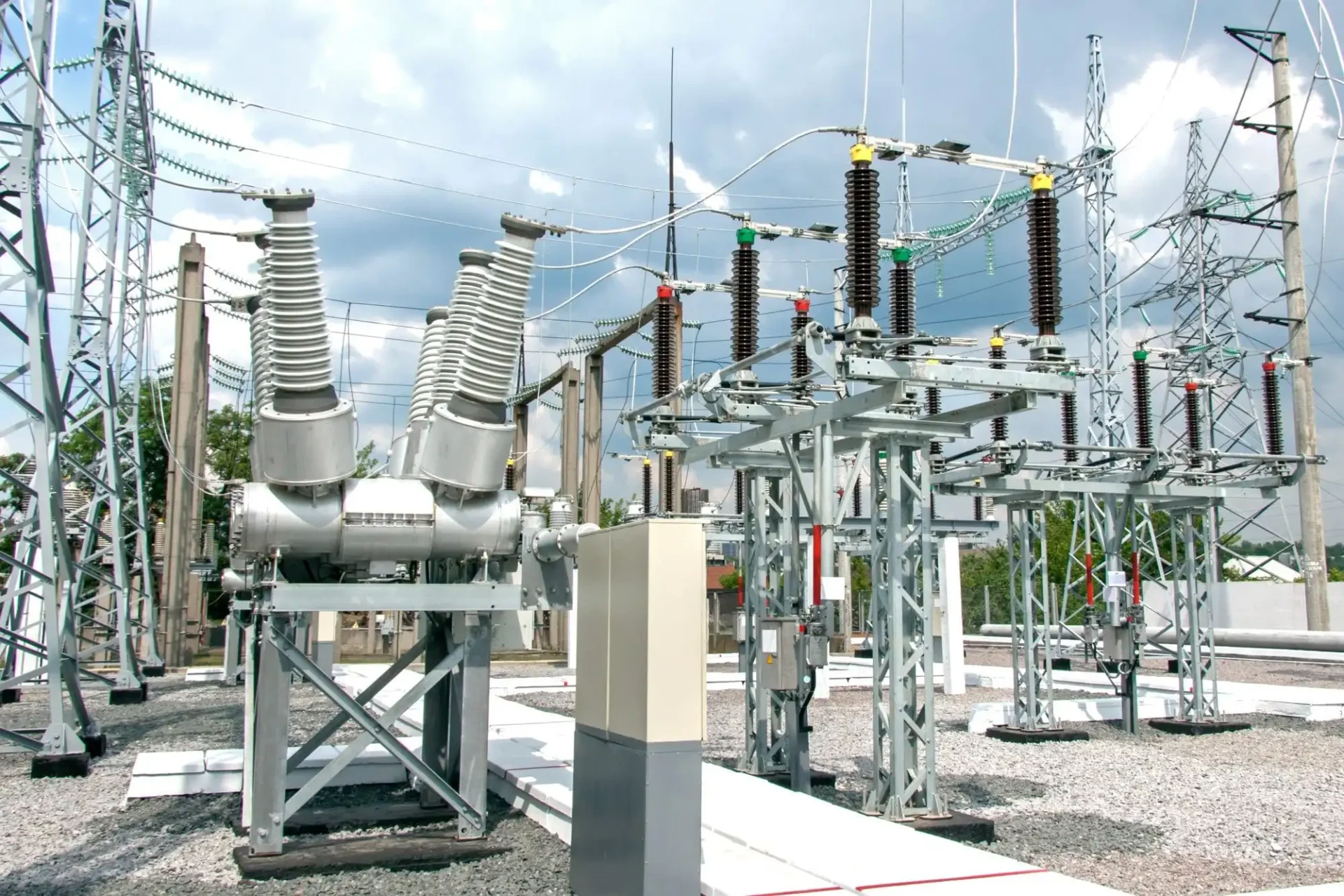

Manutenção Preventiva nas Subestações
O objetivo da Manutenção Preventiva nas Subestações é a inspeção de equipamentos em cabine primária, proporcionando as devidas intervenções corretivas e solucionando os eventuais defeitos recorrentes.
O que é Subestação?
Subestação é toda instalação elétrica de alta potência, contendo equipamentos para transmissão e distribuição de energia elétrica, também são soluções que compõem o sistema de proteção, controle, transmissão e distribuição de energia de alta potência da fonte geradora à consumidora, além disso, a subestação transforma a tensão, agindo como pontos de entrega para a demanda.
Manutenção Preventiva nas Subestações
Visita a contratante
Cabine Primária:
01 – Disjuntor;
01 – Jogo de Cabos;
03 – Para raio.
Disjuntor Geral:
Ajustes e Lubrificação do Conjunto de Acionamento Eletro – Mecânico;
Desmontagem Parcial do Mecanismo e Polo;
Limpeza Geral dos Componentes Elétricos, Mecânicos;
Operacionais;
Resistência Ôhmica de Contatos;
Resistência Ôhmica de Isolação;
Verificação da Fixação;
Verificação das Buchas, Trincas, e Pontos de Carbonização;
Verificação das Conexões de Entrada, Saída e Aterramento;
Verificação de Fiação, Terminais, Anéis e Pinos Elásticos;
Verificação do Sistema de Abertura de Fechamento;
Verificação do Sistema de Carregamento da Mola;
Verificação do Sistema de Sinalização.
Na Seccionadora:
Inspeção da Fixação e Aterramento;
Inspeção do Conjunto de Acionamento;
Inspeção dos Contatos Fixos e Moveis;
Inspeção dos Fusíveis e Base;
Medição de Resistência Ôhmica de Isolação;
Testes Operacionais.
Nos Transformadores TP’s E TC’s:

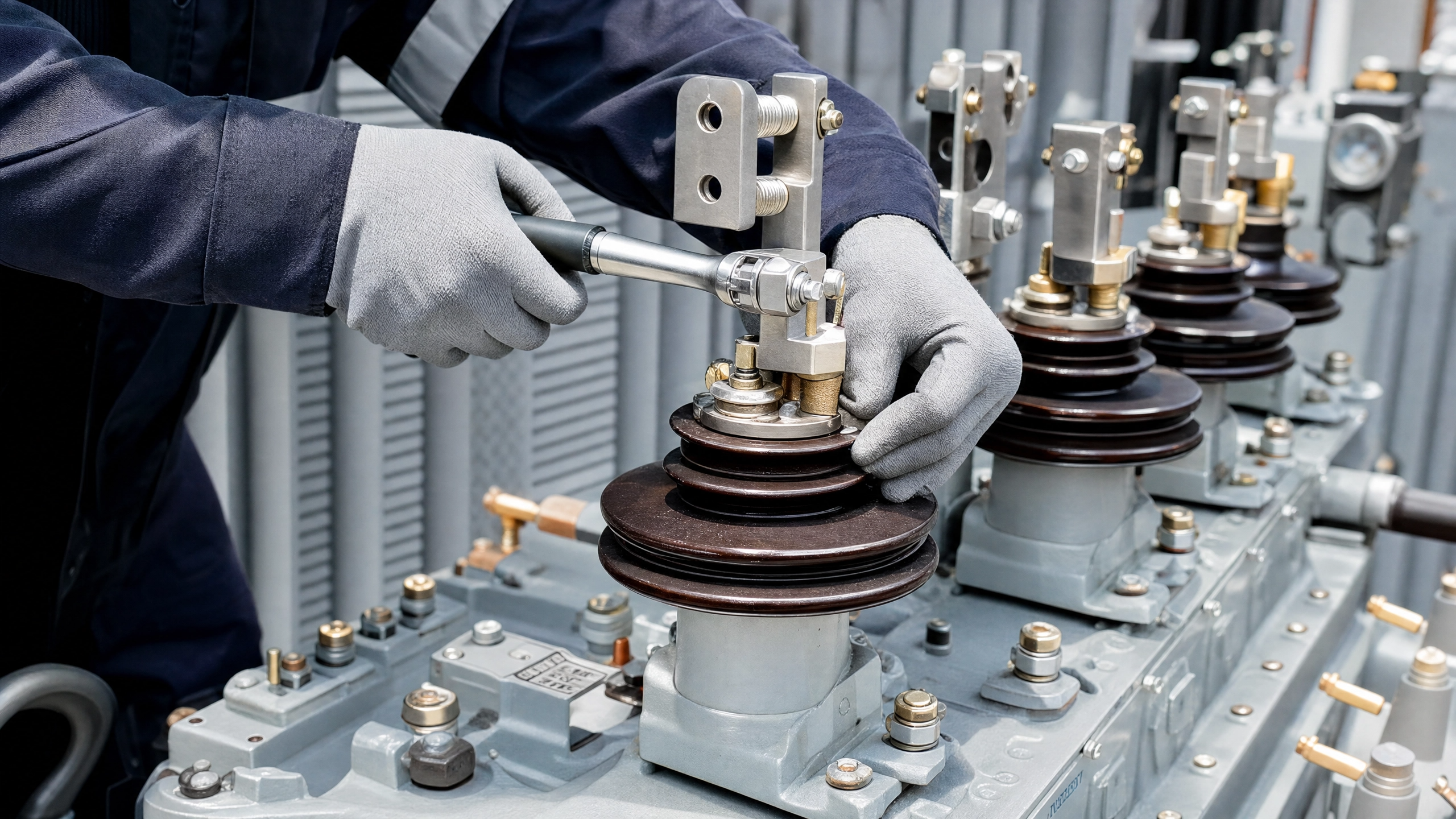

Inspeção das Buchas de Baixa e Alta Tensão;
Inspeção de Reaperto Conexões Interligações;
Medição de Relação de Transformação;
Resistência Ôhmica de Isolação.
No Transformador de Potência:
Coleta de Amostra de Óleo para Análise Físico Química e Cromatográfica;
Inspeção das Conexões de Baixa e Alta Tensão e Aterramento;
Inspeção das Buchas de Baixa e Alta Tensão;
Medição de Relação de Transformação;
Operacionais;
Resistência Ôhmica de Contatos;
Resistência Ôhmica de Isolação;

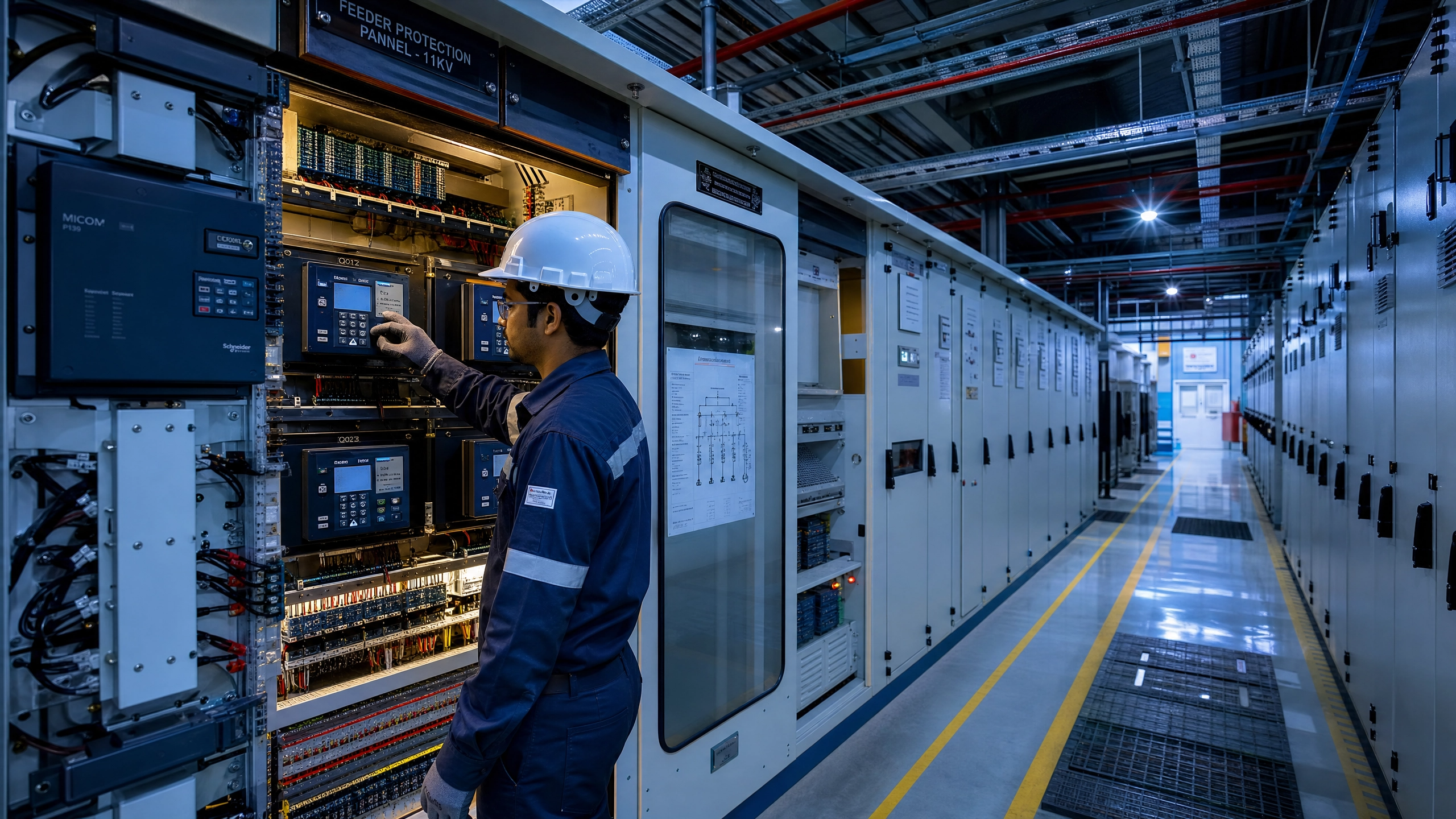

Rede de Proteção Sepam:
Verificação de Calibração;
Aplicação de Corrente Calibração de Corrente Tempo Ajustado;
Inspeção de Reaperto Conexões Interligações.
Cabos e Muflas
Inspeção de Reaperto Conexões Interligações;
Resistência Ôhmica de Isolação.
Serviços Complementares:
Limpeza Geral da Cabine;
Limpeza Geral dos Equipamentos;
Limpeza dos QGBT Reaperto de Todos os Disjuntores e Chaves;
Reaperto de Todas as Conexões;
Remoção dos Detritos Proveniente da Execução do Serviço.
Testes de Equipamentos:
Fornecimento de um Detector de Tensão de 50kv;
Fornecimento de um Par de Roupa de Risco 4;
Teste em Sete Pares de Luvas;
Teste em Sete Tapetes de Piso.

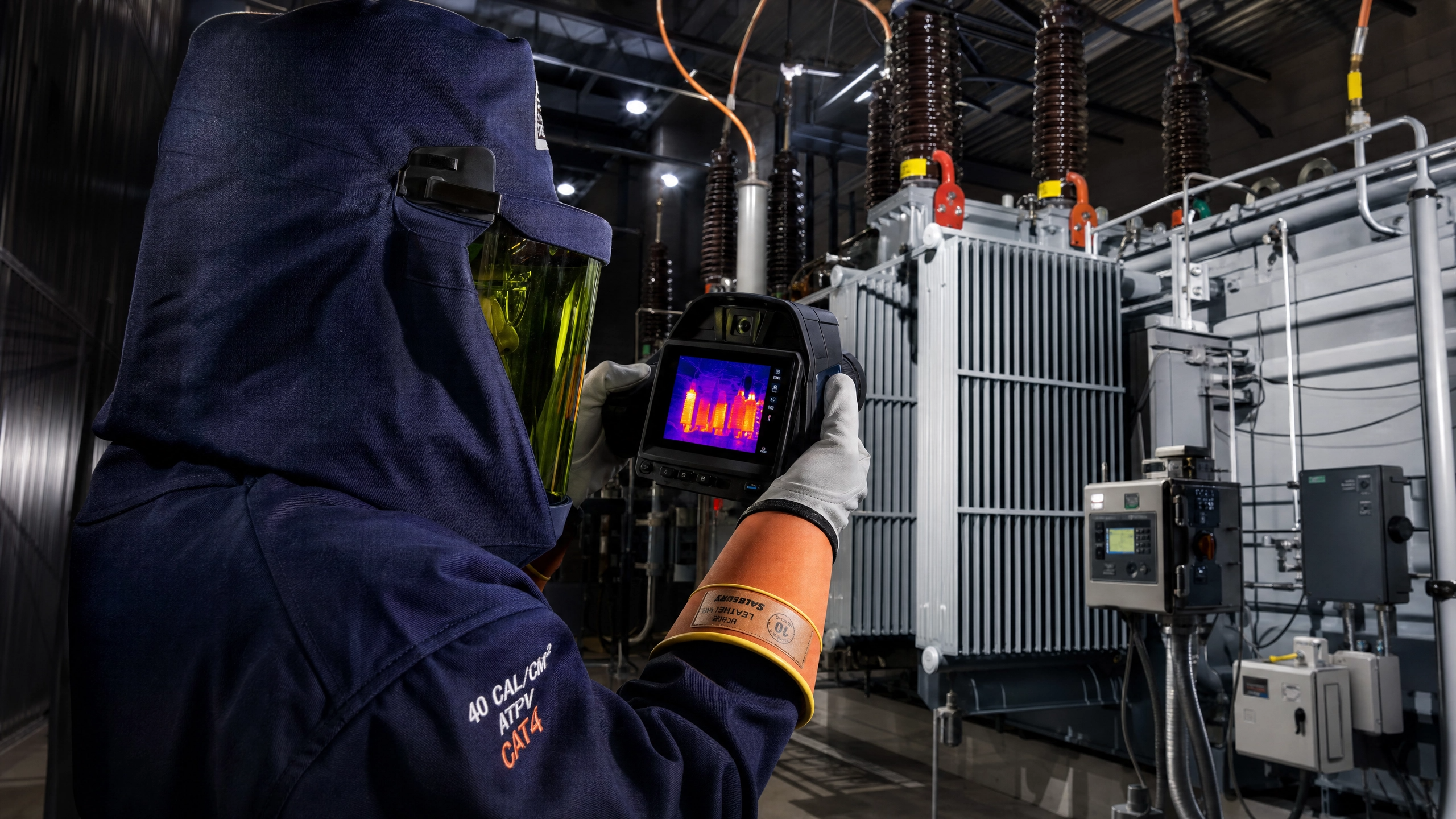

Termográfica:
Realizaremos Termográfica em Todas as Setes Cabines Após a Executar da Manutenção e, na Conclusão Será Fornecido um Relatório Técnico do que a Termográfica Encontrou.
Equipe Técnica:
01 Técnico em Disjuntor;
03 Pessoas – Técnicos Especializados.
Tempo Previsto:
Quatro dias efetivamente Trabalhando.
Programação do Trabalho:
O serviço será realizado no período das 07:00 as 18:00 horas, em 1 Sábado ou Domingo a ser Programado e Confirmado com 20 Dias de Antecedência ou a Combinar com o Contratante.
Fornecimento a Cargo da Contratada:
Documentação;
Ferramental, Equipamentos e EPI’s EPC’s;
Mão de Obra Técnica e Auxiliar;
Relatório Técnico Detalhado;
Transporte, Alimentação e Estadia.
Fornecimento a Cargo do Contratante:
Liberação do Acesso da Equipe Técnico aos Locais de Trabalho com Veículo;
Não Programar Atividades Paralelas que Dependam de Energia Elétrica, o Sistema Permanecerá Desligado;
Um (01) Eletricista Para Acompanhamento dos Serviços e Liberação dos Equipamentos Desligados, Testados e Aterrados.
Relatório Técnico:
A Contratada Emitirá Relatório Técnico Detalhado Impresso e Digitalizado Contendo Conclusão, Sugestões e Valores Obtidos nos Ensaios dos Equipamentos em Formulário Padrão em até 20 dias Após a Execução dos Serviços.
Curso de Integração:
A Palestra de Integração das Normas Internas de Segurança do Trabalho e Prevenção de Acidentes Deverá ser Ministrada no Dia da Execução do Serviço Antes de seu Início, Caso Isto Não Seja Possível Será Cobrada uma Taxa de Deslocamento Para a Equipe.
Horas Paradas:
Horas Paradas Fora do Controle da Contratada, de Responsabilidade do Cliente ou de Terceiros, Bem Como Curso de Integração Superiores a 1 Hora Acumulativa por Pessoa Serão Cobrados à Parte.
Documentação:
A Contratada Fornecerá Cópia Simples dos Seguintes Documentos:
Aso; NR 10;
APR (Análise Preliminar de Risco);
Outros Documentos Deverão ser Solicitados Antes da Aprovação do Serviço.
Responsabilidade Civel:
A Responsabilidade Cível da Contratada Limita-se a 5% ( Cinco por Cento) do Valor Pago Pelo Serviço.
Garantia:
A Garantia da Contratada é de 1 Ano a Contar da Data de Execução, e Limitasse a Mão de Obra e Materiais Por Nós Aplicados, Serão Faturados Eventuais Custos de Deslocamento, Alimentação e Estadia.
Obs: Após a Análise Físico Química do Óleo Isolante Ter Sido Realizada Será Feito um Orçamento Complementar, se Necessário, Para a Execução dos Serviços de Manutenção Corretiva Indicados.
Avaliação qualitativa;
Avaliação quantitativa;
Registro fotográfico;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica).
Referências Normativas aos dispositivos aplicáveis e suas atualizações:
ABNT NBR 5410 – Instalações elétricas de baixa tensão (revisão);
ABNT NBR 5419 – Proteção contra descargas atmosféricas;
ABNT NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV;
NR – 10 – Segurança em Instalações e Serviços em Eletricidade;
NR – 06 – Equipamento de Proteção Individual – EPI.
Manutenção Preventiva nas Subestações
Cabe a Contratante:
Cabe a Contratante fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Lista de todos os equipamentos elétricos e eletrônicos contidos na áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 400 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
