Nome Técnico: CURSO APRIMORAMENTO FUNCIONAL DE EQUIPES DE MANUTENÇÃO EM LINHAS DE TRANSMISSÃO E SUBESTAÇÕES COM CLASSE DE TENSÃO 525 KV
Referência: 192892
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Qual Objetivo do Curso Manutenção Alta Tensão 525 kV?
O objetivo do Curso Manutenção Alta Tensão 525 kV é capacitar profissionais para executar manutenções preventivas, corretivas e preditivas em linhas de transmissão e subestações com classe de tensão de 525 kV, de forma segura, normatizada e eficiente. Além disso, o conteúdo prepara o participante para atuar em campo com domínio técnico, conhecimento normativo (NRs, ABNT, IEC) e aplicação de boas práticas em ambientes de risco elevado.
Além disso, o curso promove o desenvolvimento de competências funcionais, operacionais e comportamentais, com foco em integração de equipe, análise de risco, inspeção técnica e emissão de documentos legais, como ART, APR e registros de manutenção.
Quais são os principais ensaios e testes aplicados em equipamentos de subestações de 525 kV ?
Os principais ensaios visam validar a integridade, confiabilidade e segurança de operação dos ativos. Portanto, entre os mais utilizados estão:
| Equipamento | Ensaios Aplicáveis |
|---|---|
| Disjuntores | Resistência de contato, tempo de operação, SF₆ |
| Transformadores de potência | TTR, resistência de enrolamento, fator de potência |
| Isoladores | Análise de tracking, corona, ensaio de impulso |
| Cabos de potência | Teste de isolação (megôhmetro), tangente delta |
| Seccionadoras e barramentos | Micro-ohmímetro, inspeção visual e termográfica |
Quais são os procedimentos de segurança exigidos para manutenção energizada em linhas de 525 kV?
Manutenções energizadas exigem rigor técnico extremo. Dessa forma, os principais procedimentos incluem:
Planejamento detalhado com análise de risco (APR) e Permissão de Trabalho (PT);
Uso de vestimentas condutivas e bastões isolantes com classe adequada;
Isolamento e blindagem elétrica dos operadores;
Monitoramento da distância mínima de segurança (zona controlada);
Supervisão constante e comunicação via rádio;
Aplicação das técnicas ao potencial ou à distância, conforme NBR 16384.
Além disso, as equipes devem ser altamente treinadas, certificadas e integradas, operando com sincronismo técnico e disciplina tática.
Quais são os principais riscos envolvidos na manutenção de linhas de transmissão com tensão de 525 kV?
“A operação em sistemas de 525 kV envolve riscos críticos que demandam controle rigoroso, protocolos específicos e supervisão técnica constante. Portanto, entre os principais riscos, destacam-se:
Choque elétrico por arco voltaico e falha de isolamento;
Indução eletromagnética em circuitos adjacentes;
Queda de altura em estruturas metálicas;
Fadiga térmica e exaustão física em ambientes extremos;
Despressurização de SF₆ e exposição a gases tóxicos.
Cada risco deve ser mapeado no PGR e controlado com EPIs adequados, capacitação contínua e protocolos de contingência.
Como são executadas manutenções preventivas em subestações com classe de tensão de 525 kV?
A manutenção preventiva é planejada e programada com base em histórico de falhas, requisitos normativos e recomendações do fabricante. Dessa forma, as atividades incluem:
Inspeção visual detalhada de conexões, isoladores e barramentos;
Limpeza de superfícies isolantes para evitar tracking;
Testes periódicos em disjuntores, TCs, TPs e seccionadoras;
Verificação de níveis e condição do SF₆;
Termografia de conexões e pontos críticos;
Reaperto de parafusos e conexões elétricas.
A abordagem preventiva minimiza falhas críticas e reduz o tempo de indisponibilidade do sistema.
Quais critérios técnicos definem a necessidade de substituição de disjuntores em subestações de 525 kV?
A substituição de disjuntores de 525 kV deve considerar parâmetros operacionais rigorosos, especialmente aqueles relacionados à vida útil mecânica e elétrica do equipamento. Portanto, critérios como o número de manobras executadas (ciclos de operação), falhas de sincronismo na abertura/fechamento, vazamentos de SF₆, degradação dos contatos principais e falhas repetitivas nos mecanismos de disparo são sinais de que o disjuntor está operando fora das especificações seguras.
Além disso, os testes periódicos de resistência de contato, tempo de operação e análise de descargas parciais ajudam a identificar perdas de desempenho que comprometem a confiabilidade do sistema. Portanto, a tomada de decisão deve ser baseada em evidências técnicas, relatórios de ensaio, histórico de manutenção e, principalmente, na comparação com os limites definidos pelos fabricantes e normas aplicáveis (ex: NBR IEC 62271-100).
Quais são os indicadores de desempenho utilizados para avaliar a eficiência da manutenção em sistemas 525 kV?
Avaliar a eficiência da manutenção exige indicadores que reflitam com precisão o desempenho dos ativos e a efetividade das estratégias de gestão. Sendo assim, dentre os mais relevantes, destacam-se:
MTBF (Mean Time Between Failures) – Tempo médio entre falhas;
MTTR (Mean Time to Repair) – Tempo médio de correção;
Índice de Disponibilidade (%) – Proporção de tempo operacional;
Taxa de reincidência de falhas – Mede a eficácia da intervenção;
Conformidade com o plano de manutenção preventiva.
Portanto, esses indicadores fornecem uma base objetiva para decisões estratégicas, priorização de recursos e avaliação do desempenho da equipe de manutenção ao longo do tempo.
Por que a classe de tensão 525 kV exige qualificação específica para manutenção em campo?
A manutenção em sistemas com tensão de 525 kV expõe os profissionais a riscos extremos, incluindo campos elétricos intensos, possibilidade de arco voltaico e exigência de manobras em equipamentos de altíssimo valor e criticidade. Sendo assim, isso demanda conhecimento aprofundado das normas técnicas (como a NBR 16384 e IEC 62271), domínio de técnicas específicas para ambientes energizados e familiaridade com equipamentos de medição e proteção avançados.
Além disso, o trabalho em altura, a necessidade de comunicação tática em tempo real e o uso de vestimentas condutivas e bastões isolantes tornam indispensável uma formação robusta, prática e contínua. A qualificação específica garante não apenas a segurança do trabalhador, mas também a integridade da instalação e a confiabilidade do sistema interligado nacional (SIN).
Como as descargas atmosféricas afetam a confiabilidade de sistemas com tensão de 525 kV?
Descargas atmosféricas são uma das principais causas de interrupções e danos em linhas e subestações de 525 kV. Portanto, quando não há proteção adequada, essas descargas podem provocar sobretensões que rompem isoladores, danificam disjuntores, causam disparos intempestivos e até geram falhas em cadeia no sistema elétrico de potência. Dessa forma, os efeitos podem ser ampliados pela indução em circuitos próximos e pela degradação acumulada dos componentes.
Para mitigar esses impactos, é essencial o uso de para-raios de alta energia, blindagens eletrostáticas, sistemas de aterramento eficazes e aplicação da NBR 5419 – Proteção contra Descargas Atmosféricas. Portanto, o monitoramento meteorológico, associado a estratégias de manutenção preventiva, também contribui para elevar a resiliência das estruturas e reduzir o tempo de indisponibilidade após eventos climáticos extremos.
Qual importância da correta manutenção em linhas de transmissão e subestações com classe de tensão 525 kV?
A correta manutenção em linhas de transmissão e subestações com classe de tensão 525 kV é crítica para garantir a confiabilidade, segurança e continuidade do fornecimento de energia elétrica em larga escala. Portanto, uma falha nesse nível de tensão não afeta apenas uma instalação isolada. Dessa forma, ela pode provocar apagões regionais, danos em cadeia e prejuízos operacionais de proporções gigantescas.
Além disso, essa manutenção previne acidentes graves, como arcos elétricos, explosões e colapsos estruturais, protegendo tanto os ativos quanto os trabalhadores. Sendo assim, com a aplicação de práticas corretas baseados em normas como a NBR 16384, IEC 62271 e diretrizes do ONS é possível prolongar a vida útil dos equipamentos, reduzir o número de intervenções corretivas e elevar a disponibilidade técnica dos sistemas de potência.
Clique no Link: Critérios para Emissão de Certificados conforme as Normas
Veja Também:
Curso Média Tensão NBR14039
Laudo Eletromagnético para Subestação
Relatório de Manutenção Eletricidade NR 10
Certificado de conclusão
Conteúdo Programático
Curso Manutenção Alta Tensão 525 kV
CURSO APRIMORAMENTO FUNCIONAL DE EQUIPES DE MANUTENÇÃO EM LINHAS DE TRANSMISSÃO E SUBESTAÇÕES COM CLASSE DE TENSÃO 525 KV
Carga Horária Total: 40 Horas
Módulo 1 – Fundamentos Técnicos em Alta Tensão (8h)
Conceitos essenciais de sistemas elétricos de potência (SEP)
Topologia de redes de 525 kV – Linhas e Subestações
Tipos de subestações (AIS, GIS, HIS) e componentes críticos
Regimes operacionais: energizado, desenergizado e potencial controlado
Riscos e distâncias mínimas de segurança (ABNT NBR 16384, NR 10)
Módulo 2 – Normas Técnicas e Regulamentadoras Aplicáveis (6h)
Aplicação das NRs em ambientes de alta tensão
Procedimentos do ONS e Operador Regional
Requisitos para emissão de PT, APR, LT e ART em campo
Módulo 3 – Tecnologias e Instrumentação (6h)
Medidores de descargas parciais, termovisores, ultrassom e SF6
Inspeção com drones e câmeras multiespectrais
Equipamentos de medição e ensaios de campo (megôhmetro, TTR, micro-ohmímetro)
Monitoramento online de ativos (sensores IoT e SCADA)
Módulo 4 – Técnicas de Manutenção em Linhas de Transmissão (10h)
Inspeção de estruturas e ferragens (torres, isoladores, para-raios)
Troca de cabos condutores e cabos para-raios
Manutenção em condições energizadas: métodos ao potencial e à distância
Uso de bastões isolantes, técnicas de blindagem e aterramento temporário
Módulo 5 – Técnicas de Manutenção em Subestações 525 kV (10h)
Manutenção em disjuntores, seccionadoras, transformadores de potência
Ensaios dielétricos e testes de relação de transformação
Troca e recondicionamento de isoladores compostos
Controle de SF6: coleta, análise e reaproveitamento
Módulo 6 – Gestão de Segurança e Contingência em Alta Tensão (8h)
Gestão de riscos operacionais (Hazard Map, BowTie)
Análise de falhas e eventos indesejados
Condutas em emergências, evacuação e coordenação com CCO
Simulados práticos de falhas críticas e tomada de decisão
Módulo 7 – Integração Funcional e Comportamental da Equipe (6h)
Comunicação operacional e padronização de comandos
Responsabilidades em hierarquia de segurança e operação
Liderança técnica, tomada de decisão sob pressão e briefing de missão
Avaliação comportamental em campo (Job Behavior)
Módulo 8 – Atividades Práticas e Avaliação Final (6h)
Simulação de manutenção em linha energizada (cenário controlado)
Diagnóstico de falha simulada em disjuntor 525 kV
Elaboração de Relatório Técnico e emissão de ART da intervenção
Avaliação individual e coletiva: técnica, operacional e comportamental
NOTA:
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Manutenção Alta Tensão 525 kV
Conteúdo Programático Normativo
Curso Manutenção Alta Tensão 525 kV
CURSO APRIMORAMENTO FUNCIONAL DE EQUIPES DE MANUTENÇÃO EM LINHAS DE TRANSMISSÃO E SUBESTAÇÕES COM CLASSE DE TENSÃO 525 KV
Carga Horária Total: 40 Horas
Módulo 1 – Fundamentos Técnicos em Alta Tensão (8h)
Conceitos essenciais de sistemas elétricos de potência (SEP)
Topologia de redes de 525 kV – Linhas e Subestações
Tipos de subestações (AIS, GIS, HIS) e componentes críticos
Regimes operacionais: energizado, desenergizado e potencial controlado
Riscos e distâncias mínimas de segurança (ABNT NBR 16384, NR 10)
Módulo 2 – Normas Técnicas e Regulamentadoras Aplicáveis (6h)
Aplicação das NRs em ambientes de alta tensão
Procedimentos do ONS e Operador Regional
Requisitos para emissão de PT, APR, LT e ART em campo
Módulo 3 – Tecnologias e Instrumentação (6h)
Medidores de descargas parciais, termovisores, ultrassom e SF6
Inspeção com drones e câmeras multiespectrais
Equipamentos de medição e ensaios de campo (megôhmetro, TTR, micro-ohmímetro)
Monitoramento online de ativos (sensores IoT e SCADA)
Módulo 4 – Técnicas de Manutenção em Linhas de Transmissão (10h)
Inspeção de estruturas e ferragens (torres, isoladores, para-raios)
Troca de cabos condutores e cabos para-raios
Manutenção em condições energizadas: métodos ao potencial e à distância
Uso de bastões isolantes, técnicas de blindagem e aterramento temporário
Módulo 5 – Técnicas de Manutenção em Subestações 525 kV (10h)
Manutenção em disjuntores, seccionadoras, transformadores de potência
Ensaios dielétricos e testes de relação de transformação
Troca e recondicionamento de isoladores compostos
Controle de SF6: coleta, análise e reaproveitamento
Módulo 6 – Gestão de Segurança e Contingência em Alta Tensão (8h)
Gestão de riscos operacionais (Hazard Map, BowTie)
Análise de falhas e eventos indesejados
Condutas em emergências, evacuação e coordenação com CCO
Simulados práticos de falhas críticas e tomada de decisão
Módulo 7 – Integração Funcional e Comportamental da Equipe (6h)
Comunicação operacional e padronização de comandos
Responsabilidades em hierarquia de segurança e operação
Liderança técnica, tomada de decisão sob pressão e briefing de missão
Avaliação comportamental em campo (Job Behavior)
Módulo 8 – Atividades Práticas e Avaliação Final (6h)
Simulação de manutenção em linha energizada (cenário controlado)
Diagnóstico de falha simulada em disjuntor 525 kV
Elaboração de Relatório Técnico e emissão de ART da intervenção
Avaliação individual e coletiva: técnica, operacional e comportamental
NOTA:
Ressaltamos que o Conteúdo Programático Geral do Curso ou Treinamento poderá ser alterado, atualizado, acrescentando ou excluindo itens conforme necessário pela nossa Equipe Multidisciplinar.
É facultado à nossa Equipe Multidisciplinar atualizar, adequar, alterar e/ou excluir itens, bem como a inserção ou exclusão de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Curso Manutenção Alta Tensão 525 kV
Carga Horária
Curso Manutenção Alta Tensão 525 kV
Participantes sem experiência:
Carga horária mínima = 120 horas/aula
Participantes com experiência:
Carga horária mínima = 60 horas/aula
Atualização (Reciclagem):
Carga horária mínima = 30 horas/aula
Atualização (Reciclagem): O empregador deve realizar treinamento periódico Anualmente e sempre que ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, condições ou operações de trabalho;
b) evento que indique a necessidade de novo treinamento;
c) retorno de afastamento ao trabalho por período superior a noventa dias;
d) mudança de empresa;
e) Troca de máquina ou equipamento.
Curso Manutenção Alta Tensão 525 kV
Referências Normativas
Curso Manutenção Alta Tensão 525 kV
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 05 – Comissão Interna De Prevenção De Acidentes;
NR 06 – Equipamento De Proteção Individual – EPI;
NR 07 – Programa De Controle Médico De Saúde Ocupacional;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
NR 12 – Segurança No Trabalho Em Máquinas E Equipamentos;
NR 35 – Trabalho Em Altura;
NBR 5422 – Projeto de Linhas Aéreas de Transmissão de Energia Elétrica;
NBR 5410 – Instalações Elétricas de Baixa Tensão;
NBR 5419 – Proteção de Estruturas Contra Descargas Atmosféricas;
NBR 14039 – Instalações elétricas de média tensão;
NBR 15255 Unidades de Isolador Composto Para Cadeia para Linhas Aéreas com Tensão Acima de 1000 V — Classes de Resistência Mecânica e Ferragens Integrantes Padronizadas;
NBR 16384 – Segurança em instalações e serviços com alta tensão em corrente alternada;
Protocolo – Guidelines American Heart Association;
ISO 10015 – Gestão da qualidade – Diretrizes para gestão da competência e desenvolvimento de pessoas;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Curso Manutenção Alta Tensão 525 kV
Complementos

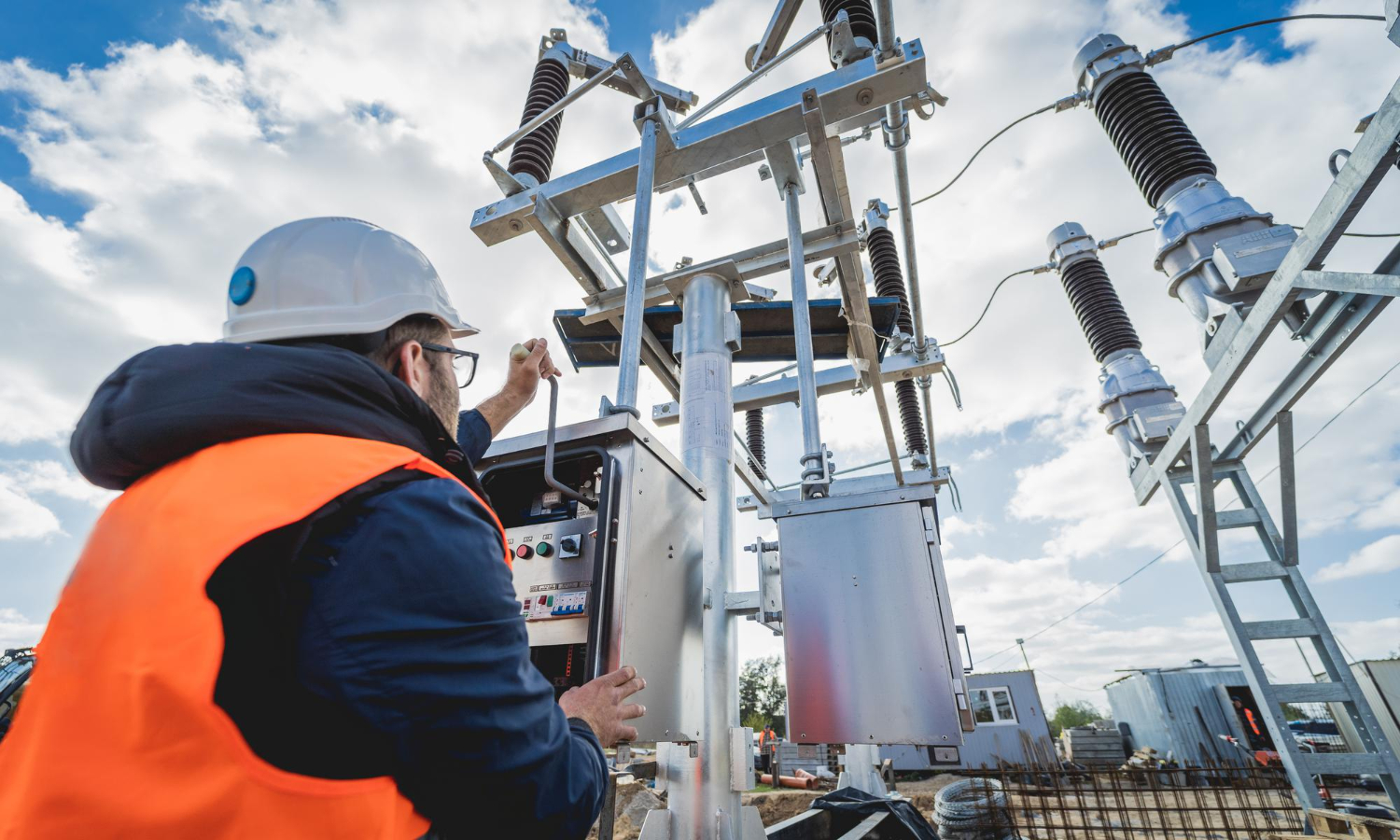

Curso Manutenção Alta Tensão 525 kV
Esclarecimento: O propósito do nosso Curso é aprimorar os conhecimentos do aluno passo a passo de como elaborar o Relatório Técnico; O que habilita o aluno a assinar como Responsável Técnico, são, antes de mais nada, as atribuições que o mesmo possui perante ao seu Conselho de Classe CREA.
O nosso projeto pedagógico segue as diretrizes impostas pela Norma Regulamentadora nº1.
Após a efetivação do pagamento, Pedido de Compra, Contrato assinado entre as partes, ou outra forma de confirmação de fechamento, o material didático será liberado em até 72 horas úteis (até 9 dias), devido à adaptação do conteúdo programático e adequação às Normas Técnicas aplicáveis ao cenário expresso pela Contratante; bem como outras adequações ao material didático, realizadas pela nossa Equipe Multidisciplinar para idioma técnico conforme a nacionalidade do aluno e Manuais de Instrução Técnica Operacional e de Manutenção especifícos das atividades que serão exercidas.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Abrangência:
a) Execução de atividades de manutenção em equipamentos de subestações e linhas de transmissão de 525 kV energizadas e não-energizadas;
b) Elaboração de especificações técnicas em equipamentos de subestações e linhas de transmissão de 525 kV;
c) Diagnóstico e análise de desempenho em equipamentos de subestações e linhas de transmissão de 525 kV;
d) Eletricidade Conceitos e Aplicações:
Corrente Elétrica tipo contínua e corrente alternada, Tensões Elétricas, Potência e Resistência, Eletrodinâmica e Eletrostática aplicada. Leis da Física aplicadas a Eletricidade de Baixa, Média e Alta Tensão (Classes de Tensão);
e) Geração e Transmissão de Energia Elétrica:
Sistemas de Geração primaria de energia elétrica- Hidráulica, Termoelétrica, Solar Fotovoltaica, Eólica e Nuclear.
Inovações Tecnológicas na geração de energia elétrica como undielétrica (ondas e marés), biomassa, dentre outras.
Sistemas de transmissão em corrente contínua e alternada, Transformadores, Retificadores de Corrente Elétrica, Isoladores, Cabos condutores, Barramentos, Aterramentos e sistemas de para-raios;
Subestações pós geração (elevadora), subestações intermediarias e subestações (abaixadora) nos pontos de distribuição do consumo de energia elétrica industrial, comercial e residencial;
f) Manutenção Elétrica: – Classes de Manutenção Preventiva, Corretivas Planejadas e não Planejadas, Manutenção Preditiva e Manutenção proativa e autônoma;
Introdução aos Sistemas Elétricos de Alta Tensão, Arranjos Físicos típicos em Subestações de Alta Tensão são
Diagramação de linhas de alimentação Elétrica em Subestações, fundamentos de Análise de Sistemas de Potência. Curtos-circuitos e Faltas
Equilibradas e Desequilibradas (Fator de Potência e defasagem angular entre Fases nos circuitos Trifásicos;
Normas Técnicas ABNT/ANSI/IEC.
Operação em regime permanente e transitório de Equipamentos de Manobras Alta e Médias Tensões, Operação e Manutenção de Disjuntores, Chaves, TCs, TPs, PRs, Cabos, Bancos de Capacitores, Baterias, Retificadores, Serviços Auxiliares, Aplicações de Relés de Proteção (IEDs) em Subestações de MT/AT. Proteção de Transformadores, Alimentadores e Barras, Cabines Primárias, Banco de Capacitores de Cabines Primárias, Quadros de Distribuição, Fusíveis, Barramentos, Disjuntores e Relês, Tópicos em Digitalização e automação de Subestações.
Conceitos de Eletricidade e Revisão Eletromecânica, Eletrodinâmica e Eletrostática;
Segurança nas instalações elétricas;
Classes de Tensão Elétrica
Geração e Distribuição de energia elétrica Alta Tensão;
Instalações elétricas de alta tensão;
Classes de Manutenção em Eletricidade ênfase Alta Tensão;
Inspeção Terrestre e Aérea de Linhas de Transmissão Alta Tensão (Linhões);
Manutenções Corretivas Planejadas e Não Planejadas em Linha viva (energizada);
Manutenções Preventivas e Preditivas (Proativas) e Autônomas;
Instrumentos para manutenção;
Equipamentos relacionados à manutenção de subestações;
Procedimentos de segurança para Alta Tensão;
Subestação e seus componentes;
Classificações de subestações;
Relação Entre os Níveis de Tensão de Entrada e Saída;
Tipo de instalação;
Tipo construtivo dos equipamentos;
Transformadores de corrente;
Transformadores de potencial;
Seccionadores a seco e em banho de óleo;
Descargas Elétricas (Arco Voltaico);
Sistemas de segurança;
Para-raios; Aterramento; Esquemas elétricos;
Arranjos elétricos;
Procedimentos em casos de emergências com alta tensão;
Aplicação da NR 26 sinalização em manutenção de linhas e equipamentos Alta Tensao energizados e não energizados;
Aplicacao das técnicas de segurança operacional LOTOTO (Lockout/Tagout & Testout) e radiocomunicação bilateral;
Complementos da Atividade – Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PE (Plano de Emergência);
PGR (Plano de Gerenciamento de Riscos);
GRO (Gerenciamento de Riscos Ocupacionais);
Compreensão da necessidade da Equipe de Resgate – NBR 16710;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios – NBR 14276;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança: Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade a fim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Entendimentos sobre Ergonomia, Análise de Posto de Trabalho e Riscos Ergonômicos;
Noções básicas de:
HAZCOM – Hazard Communication Standard (Padrão de Comunicação de Perigo);
HAZMAT – Hazardous Materials (Materiais Perigosos);
HAZWOPER – Hazardous Waste Operations and Emergency Response (Operações de Resíduos Operações Perigosas e Resposta a Emergências);
Ciclo PDCA (Plan-Do-Check-Act) – ISO 45001;
FMEA – Failure Mode and Effect Analysis (Análise de modos e efeitos de falha);
SFMEA – Service Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de serviços);
PFMEA – Process of Failure Mode and Effects Analysis (Análise de modos e efeitos de falha de Processos);
DFMEA – Design Failure Mode and Effect Analysis (Análise de modos e efeitos de falha de Design);
Análise de modos, efeitos e criticidade de falha (FMECA);
Ferramenta Bow Tie (Análise do Processo de Gerenciamento de Riscos);
Ferramenta de Análise de Acidentes – Método TRIPOD;
Padrão de Comunicação e Perigo (HCS (Hazard Communication Standard) – OSHA;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL
Exercícios Práticos:
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Curso Manutenção Alta Tensão 525 kV
Saiba Mais
Saiba Mais: Curso Manutenção Alta Tensão 525 kV:
NR 10.10.7 – TRABALHOS ENVOLVENDO ALTA TENSÃO (AT)
10.7.1 Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos como zonas controladas e de risco, conforme Anexo II, devem atender ao disposto no item 10.8 desta NR.10.7.2 Os trabalhadores de que trata o item 10.7.1 devem receber treinamento de segurança, específico em segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades, com currículo mínimo, carga horária e demais determinações estabelecidas no Anexo III desta NR.
10.7.3 Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no Sistema Elétrico de Potência – SEP, não podem ser realizados individualmente.
10.7.4 Todo trabalho em instalações elétricas energizadas em AT, bem como aquelas que interajam com o SEP, somente pode ser realizado mediante ordem de serviço específica para data e local, assinada por superior responsável pela área.
10.7.5 Antes de iniciar trabalhos em circuitos energizados em AT, o superior imediato e a 7 equipe, responsáveis pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança em eletricidade aplicáveis ao serviço.
10.7.6 Os serviços em instalações elétricas energizadas em AT somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por profissional autorizado.
10.7.7 A intervenção em instalações elétricas energizadas em AT dentro dos limites estabelecidos como zona de risco, conforme Anexo II desta NR, somente pode ser realizada mediante a desativação, também conhecida como bloqueio, dos conjuntos e dispositivos de religamento automático do circuito, sistema ou equipamento.
10.7.7.1 Os equipamentos e dispositivos desativados devem ser sinalizados com identificação da condição de desativação, conforme procedimento de trabalho específico padronizado.
10.7.8 Os equipamentos, ferramentas e dispositivos isolantes ou equipados com materiais isolantes, destinados ao trabalho em alta tensão, devem ser submetidos a testes elétricos ou ensaios de laboratório periódicos, obedecendo-se as especificações do fabricante, os procedimentos da empresa e na ausência desses, anualmente.
10.7.9 Todo trabalhador em instalações elétricas energizadas em AT, bem como aqueles envolvidos em atividades no SEP devem dispor de equipamento que permita a comunicação permanente com os demais membros da equipe ou com o centro de operação durante a realização do serviço.
F: NR 10
01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
02 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
03 – URL FOTO: Licensor’s author: prapat aowsakorn – Freepik.com
04 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
Curso Manutenção Alta Tensão 525 kV: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos e Aparelhos utilizados:
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo Normativo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos e Aparelhos utilizados:
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Saiba Mais
Saiba Mais: Curso Manutenção Alta Tensão 525 kV:
NR 10.10.7 – TRABALHOS ENVOLVENDO ALTA TENSÃO (AT)
10.7.1 Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos como zonas controladas e de risco, conforme Anexo II, devem atender ao disposto no item 10.8 desta NR.10.7.2 Os trabalhadores de que trata o item 10.7.1 devem receber treinamento de segurança, específico em segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades, com currículo mínimo, carga horária e demais determinações estabelecidas no Anexo III desta NR.
10.7.3 Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no Sistema Elétrico de Potência – SEP, não podem ser realizados individualmente.
10.7.4 Todo trabalho em instalações elétricas energizadas em AT, bem como aquelas que interajam com o SEP, somente pode ser realizado mediante ordem de serviço específica para data e local, assinada por superior responsável pela área.
10.7.5 Antes de iniciar trabalhos em circuitos energizados em AT, o superior imediato e a 7 equipe, responsáveis pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança em eletricidade aplicáveis ao serviço.
10.7.6 Os serviços em instalações elétricas energizadas em AT somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por profissional autorizado.
10.7.7 A intervenção em instalações elétricas energizadas em AT dentro dos limites estabelecidos como zona de risco, conforme Anexo II desta NR, somente pode ser realizada mediante a desativação, também conhecida como bloqueio, dos conjuntos e dispositivos de religamento automático do circuito, sistema ou equipamento.
10.7.7.1 Os equipamentos e dispositivos desativados devem ser sinalizados com identificação da condição de desativação, conforme procedimento de trabalho específico padronizado.
10.7.8 Os equipamentos, ferramentas e dispositivos isolantes ou equipados com materiais isolantes, destinados ao trabalho em alta tensão, devem ser submetidos a testes elétricos ou ensaios de laboratório periódicos, obedecendo-se as especificações do fabricante, os procedimentos da empresa e na ausência desses, anualmente.
10.7.9 Todo trabalhador em instalações elétricas energizadas em AT, bem como aqueles envolvidos em atividades no SEP devem dispor de equipamento que permita a comunicação permanente com os demais membros da equipe ou com o centro de operação durante a realização do serviço.
F: NR 10

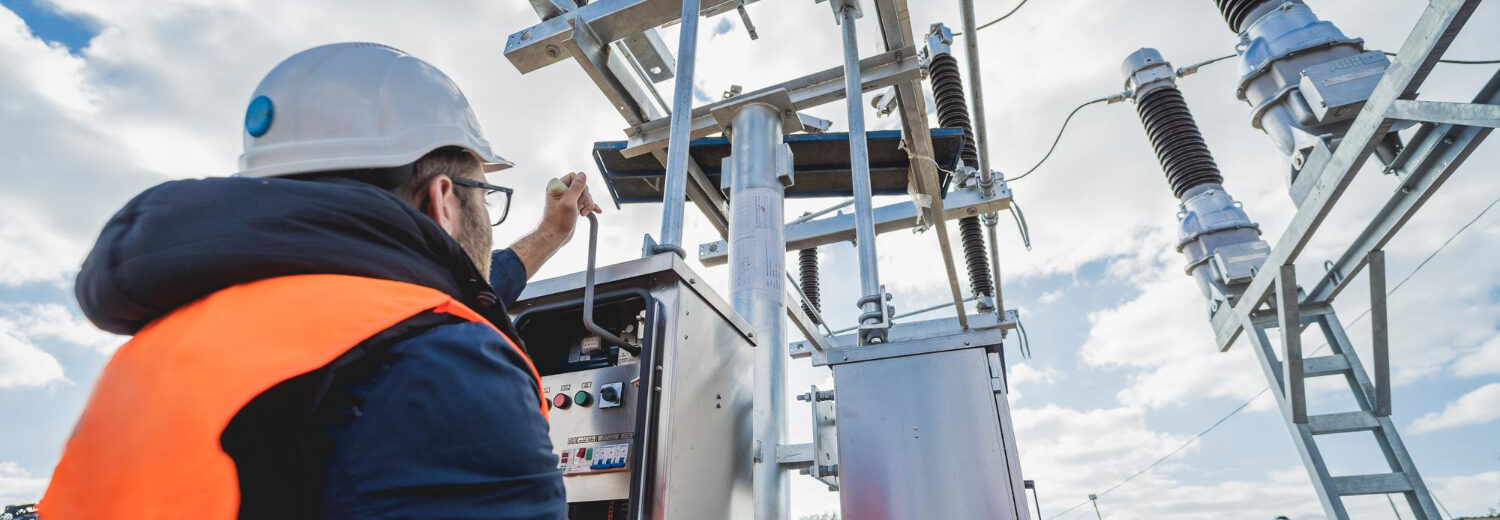

01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com

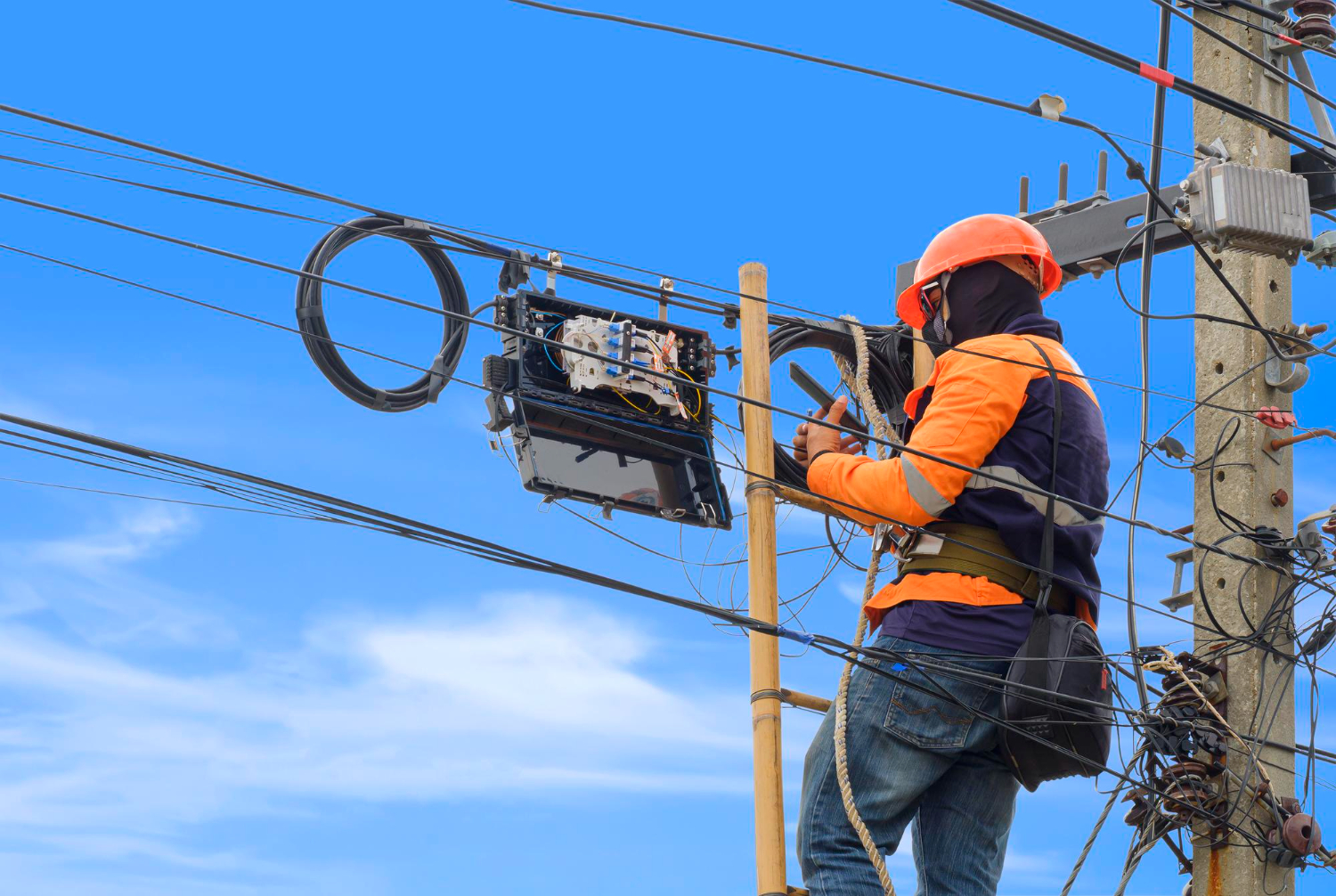

02 – URL FOTO: Licensor’s author: EyeEm – Freepik.com

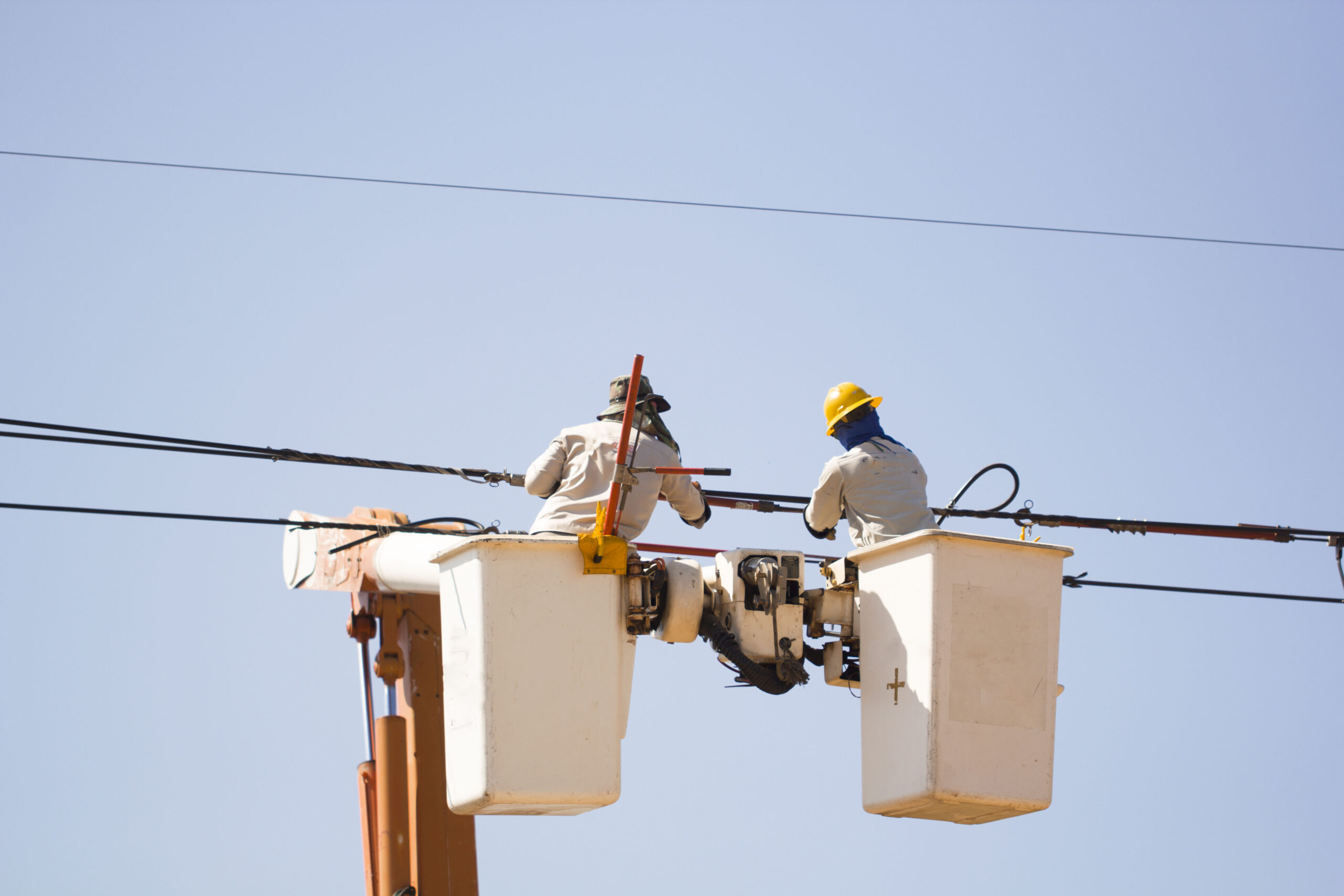

03 – URL FOTO: Licensor’s author: prapat aowsakorn – Freepik.com
04 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
Curso Manutenção Alta Tensão 525 kV: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Procedimentos e Aparelhos utilizados:
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
Escopo do Serviço
Substituir:
Fonte:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da ART (Anotação de Responsabilidade Técnica) – exceto Laudo Pericial;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em AutoCad ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar PINTOFF em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA e o equipamento não tiver Célula de Carga* cabe a Contratante disponibilizar compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Saiba Mais
Saiba Mais: Curso Manutenção Alta Tensão 525 kV:
NR 10.10.7 – TRABALHOS ENVOLVENDO ALTA TENSÃO (AT)
10.7.1 Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos como zonas controladas e de risco, conforme Anexo II, devem atender ao disposto no item 10.8 desta NR.10.7.2 Os trabalhadores de que trata o item 10.7.1 devem receber treinamento de segurança, específico em segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades, com currículo mínimo, carga horária e demais determinações estabelecidas no Anexo III desta NR.
10.7.3 Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no Sistema Elétrico de Potência – SEP, não podem ser realizados individualmente.
10.7.4 Todo trabalho em instalações elétricas energizadas em AT, bem como aquelas que interajam com o SEP, somente pode ser realizado mediante ordem de serviço específica para data e local, assinada por superior responsável pela área.
10.7.5 Antes de iniciar trabalhos em circuitos energizados em AT, o superior imediato e a 7 equipe, responsáveis pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança em eletricidade aplicáveis ao serviço.
10.7.6 Os serviços em instalações elétricas energizadas em AT somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por profissional autorizado.
10.7.7 A intervenção em instalações elétricas energizadas em AT dentro dos limites estabelecidos como zona de risco, conforme Anexo II desta NR, somente pode ser realizada mediante a desativação, também conhecida como bloqueio, dos conjuntos e dispositivos de religamento automático do circuito, sistema ou equipamento.
10.7.7.1 Os equipamentos e dispositivos desativados devem ser sinalizados com identificação da condição de desativação, conforme procedimento de trabalho específico padronizado.
10.7.8 Os equipamentos, ferramentas e dispositivos isolantes ou equipados com materiais isolantes, destinados ao trabalho em alta tensão, devem ser submetidos a testes elétricos ou ensaios de laboratório periódicos, obedecendo-se as especificações do fabricante, os procedimentos da empresa e na ausência desses, anualmente.
10.7.9 Todo trabalhador em instalações elétricas energizadas em AT, bem como aqueles envolvidos em atividades no SEP devem dispor de equipamento que permita a comunicação permanente com os demais membros da equipe ou com o centro de operação durante a realização do serviço.
F: NR 10
01 – URL FOTO: Licensor’s author: romanzaiets – Freepik.com
02 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
03 – URL FOTO: Licensor’s author: prapat aowsakorn – Freepik.com
04 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
Curso Manutenção Alta Tensão 525 kV: Consulte-nos.
Escopo do Serviço
Substituir:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Testes e ensaios quando contratado e pertinentes:
Outros elementos quando contratado e pertinentes:
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Validade
Substituir:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Complementos
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Documentos necessários para Equipamentos de Içamento
a) Arts do Pórtico com os últimos 3 laudos, incluindo a ART com Memorial de Cálculo do Projeto Inicial do Pórtico;
b) Memoriais de Cálculo de Dimensionamento da Talha atual X pórtico com ART;
c) Memoriais de cálculo de carga do moitão da talha e dos cabos de aço com ART;
d) ART da Montagem da Talha com Memorial de Cálculo Estrutural;
e) Todas as soldas constantes no pórtico deverão estar sem tintas ou resíduos e também não deverão estar lixadas, bem como o moitão e o gancho da talha;
f) O setor deve ficar interditado até segunda ordem para os testes;
g) Deverá ter uma carga disponível com uma balança calibrada e com Laudo da capacidade e uma carga com 175%.
h) O Eng de segurança do trabalho em conjunto com o SESMT deverão emitir uma declaração de responsabilidade quanto ao teste de carga em caso de rompimento ou acidente com um de nossos colaboradores;
i) Todos os Sistemas Elétricos deverão estar desativados com sistema Power Lockout;
Serão utilizados os sistemas de líquido penetrante e líquido revelador nas soldas o que poderá intoxicar quaisquer alimentos presentes.
j) O Teste de Carga será realizado conforme norma da ABNT desde que autorizado e declarado pelos responsáveis a inteira responsabilidade por quaisquer questões que ocorram com nossos colaboradores durante o teste. Sendo este executado em 1 hora com carga a 100% da carga talha e mais uma hora com 125% da carga talha.
l) Observe-se que, se não houverem as documentações solicitadas, que a empresa declare que não há via e-mail.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais
Saiba Mais: Substituir:
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
Substituir: Consulte-nos.
