Nome Técnico: Execução da Análise Técnica de Tambores para Transportadores de Correia Contínuos e Elaboração de Relatório Técnico
Referência: 201436
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Qual o objetivo do Laudo de Transportadores Correia Contínuos?
O objetivo do Laudo de Transportadores de Correia Contínuos é realizar uma avaliação técnica detalhada do estado de conservação, funcionamento e segurança dos transportadores de correia contínuos utilizados em instalações industriais, visando garantir a operação adequada e a integridade dos equipamentos, além de identificar possíveis necessidades de manutenção ou melhorias.
Quais os Grupos de Séries dos Tambores, segundo a NBR 6172?
“Os tambores são divididos em dois grupos, conforme a seguir:
Série completa: engloba todas as larguras de correias, diâmetro de tambores e mancais. É recomendada para instalações com condições severas de carga e trabalho. A distância centro a centro de mancais foi estabelecida prevendo-se a utilização de mancais com vedação que possuam dois ou mais elementos com injeção de graxa entre esses elementos, garantindo o purgamento de contaminantes para fora da caixa (ver Figura 3);
Série reduzida: não contempla todas as larguras de correia. A distância centro a centro de mancais é menor do que a da série completa, pois foi determinada prevendo-se a utilização de mancais sem vedação com dois ou mais elementos. O diâmetro máximo do eixo no mancal foi limitado em 140 mm.”
Os Tambores possuem quais Tipos de Revestimentos?
Tambores revestidos com borracha: O revestimento de borracha em tambores oferece boa aderência, absorção de impacto, resistência ao desgaste e à corrosão, sendo adequado para aplicações em que é necessário um contato suave com o material transportado.
Tambores revestidos com cerâmica: O revestimento cerâmico em tambores proporciona alta resistência ao desgaste, abrasão e impacto, sendo ideal para materiais extremamente abrasivos e de alta dureza. A cerâmica também oferece uma superfície lisa que reduz o atrito e aumenta a vida útil do tambor.
Tambores revestidos com metal: Os tambores revestidos com metal são geralmente feitos de aço ou aço inoxidável e oferecem alta resistência mecânica e durabilidade. Eles são adequados para aplicações em que é necessária resistência a altas temperaturas, corrosão e abrasão, sendo comumente utilizados em ambientes agressivos.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Confira também: Curso operador de guindaste
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo Transportadores Correia Contínuos
Escopo Normativo:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
Escopo; Referências normativas;
Termos e Definições;
Denominação do tambor quanto à sua posição no transportador;
Requisitos específicos;
Materiais; Séries normalizadas;
Série reduzida; Série completa
Identificação; Simbologia;
Divisão das séries;
Exemplos de designação;
Dimensões; Generalidades;
Diâmetros normalizados dos tambores (D);
Comprimentos normalizados de tambores (I);
Centro a centro normalizado de mancais (L);
Diâmetros normalizados do eixo no mancal (d1);
Espessura mínima do cilindro;
Principais dimensões dos tambores;
Tambores – Série completa;
Tambores – Série reduzida;
Revestimento; Tambores livres;
Tambores de acionamento;
Tipos de revestimento; Critérios de padronização;
Padrões de qualidade; Qualidade de material;
Ultrassom; Soldas; Alívio de tensões;
Sobremetal; Balanceamento;
Tolerância de concentricidade;
Desempenho; Certificados; Pintar;
Identificação; Armazenamento; Tambor;
Denominação de tambores quanto à sua posição;
Exemplo de vedação com dois ou mais elementos;
Dimensões básicas do tambor;
Tambor com revestimento de borracha;
Medição com relógio comparador;
Tambores – Série completa – Dimensões básicas;
Tambores – Série reduzida – Dimensões básicas;
Características do revestimento de borracha;
Dimensões do revestimento.
F: NBR 6172
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
Procedimentos e Equipamentos Utilizados:
Cabe a Contratante disponibilizar:
CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta;
Fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Os designados para a execução da operação;
Carga equivalente a tara do equipamento e meios necessários e logísticas da Inspeção;
Atenção: A função do Perito Avaliador se limita a executar a Inspeção.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 07 – Programa de Controle Médico de Saúde Ocupacional – PCMSO;
NR 09 – Avaliação e Controle das Exposições Ocupacionais a Agentes Físicos, Químicos e Biológicos;
NR 12 – Segurança no trabalho em Máquinas e Equipamentos;
ABNT NBR 6172 – Transportadores contínuos – Transportadores de correias – Tambores – Dimensões;
ABNT NBR 6177 – Transportadores contínuos – Transportadores de correia – Terminologia;
ABNT NBR 8011 – Transportadores contínuos – Transportadores de correia – Cálculo da capacidade;
ABNT NBR 8205 – Transportadores contínuos – Transportadores de correia – Cálculo de força e potência;
ABNT NBR 6171 – Transportadores contínuos – Transportadores de correia – Folga das bordas das correias;
ABNT NBR 6110 – Transportadores contínuos – Transportadores de correia – Larguras e comprimentos de correias transportadoras;
ABNT NBR 7195 – Cores para segurança;
ABNT NBR NM 87 – Aço carbono e ligados para construção mecânica – Designação e composição química;
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ASTM D395 – Métodos de teste para propriedades da borracha – Conjunto de compressão;
ASTM D412 – Métodos de teste para borracha vulcanizada e elastômeros termoplásticos – tensão;
ASTM D573 – Método de teste para borracha – Deterioração em forno de ar;
ASTM D2000 – Sistema de classificação para produtos de borracha em aplicações automotivas;
ASTM D2240 – Método de teste para propriedades da borracha – Dureza durômetro;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Transportadores Correia Contínuos
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
O que são Células de Carga?
As células de carga são medidores de deformação ou flexão de um corpo, transformando grandeza física, ou seja, uma força, em um sinal elétrico. Utilizadas na análise experimental de esforços e na medição elétrica da resistência à tensão, essas células são empregadas na maioria das aplicações industriais.
Cabe a Contratante fornecer :
Procedimentos da Inspeção quando for o caso e se envolver Estruturas:
Importante: Serão realizados Teste de Solda e Sistema de Líquido Penetrante no equipamento e nas peças que contenham pontos de solda;
01- Os pontos que contém solda no decorrer da peça (Inclusive quando tiver braço articulado e apoio de cesto acoplado) deverão estar devidamente decapados, sem nenhum tipo de resíduos tais como tintas, vernizes, colas ou qualquer tipo de sujidades ou resíduos de óleo, graxa etc;
02- Passar STRIPTIZI GEL em todas as bases do Equipamento e peças de apoio, limpar bem e passar pano (não deixar nenhuma sujidade);
03- Se tiver Lanças automáticas ou lança manual, lixar solda da frente;
04- Se Contratado Execução de TESTE DE CARGA cabe a Contratante disponibilizar CÉLULAS DE CARGA ou compartimento para teste de carga (tipo big bag, cintas novas calibradas INMETRO, balança, tarugos de metal calibrado ou sacos de areia pesados equivalente até 125% que o equipamento suporta e fornecer Declaração de Responsabilidade referente a Capacidade do Equipamento.
Se Contratado ENSAIOS ELÉTRICOS em Cesto acoplado de preferência com Placa de Identificação, o mesmo deverá estar no nível do solo juntamente com Laudo de Fabricação de aparelhos que tiver para sabermos quantos Volts suporta.
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
A justificativa da relação Preço e Valor:
A precificação de qualquer serviço exige expertise relacionada ao mundo dos negócios e o conceito de Valor é qualitativo, diretamente ligado ao potencial de transformação existente naquele conteúdo. O serviço tem mais valor quando tem conhecimento e segredos profissionais agregados e o preço é uma variável consequente do valor, cujo objetivo é transmiti-lo em números. Assim, quanto maior for o valor agregado ao conteúdo, maior será o seu preço justo. Portanto, não autorizamos a utilização de nossas Propostas como contraprova de fechamento com terceiros de menor preço, ou de interesse secundário, Qualidade, Segurança, Eficiência e Excelência, em todos os sentidos, são os nossos valores.
Saiba Mais: Laudo Transportadores Correia Contínuos
4.10 Padrões de qualidade
4.10.1 Qualidade de material
Todos os componentes empregados na fabricação dos tambores devem ser novos e atender aos requisitos estabelecidos nesta Norma. Materiais diferentes podem ser aplicados quando acordado entre usuário e fabricante, ou quando o material transportado assim exigir.
4.10.2 Ultrassom
Todas as chapas e barras redondas devem passar por ultrassom para verificação de possíveis falhas.
Os critérios de aceitação devem ser acordados antecipadamente entre usuário e fabricante, conforme a exigência de cada processo e material transportado.
4.10.3 Soldas
Todas as soldas, quando fisicamente possível, devem ser de penetração total.
Todas as soldas envolvidas na fabricação do tambor devem ser ensaiadas pelos processos do liquido penetrante e ultrassom, para garantia de qualidade e perfeito desempenho do tambor em operação.
Os critérios de aceitação devem ser acordados antecipadamente entre usuário e fabricante, conforme a exigência de cada processo.
4.10.4 Alivio de tensões
Os tambores devem ser submetidos a tratamento térmico de alívio de tensões após a execução de todas as soldas e antes do processo de usinagem.
Os critérios de aceitação devem ser acordados antecipadamente entre usuário e fabricante, conforme a exigência de cada processo.
4.10.5 Sobremetal
O sobremetal antes da usinagem, aplicado na fabricação do tambor deve ser definido pelo fabricante do tambor, entretanto recomenda-se que o sobremetal mínimo aplicado seja conforme a seguir.
chapa da carcaça: 3 mm;
– barra redonda: 15 mm no diâmetro e 10 mm no comprimento.
4.10.6 Balanceamento
Os tambores devem ser balanceados estaticamente com o eixo montado e após a aplicação do revestimento.
A massa total dos contrapesos de balanceamento não pode exceder 2% do peso do corpo do tambor, ou seja, a massa do contrapeso de cada lado deve ser menor ou igual a 1% do peso do corpo do tambor. A massa do contrapeso deve ser soldada nas extremidades do cilindro, posicionada no diâmetro interno, não podendo ter qualquer interação com os discos laterais.
4.10.7 Tolerância de concentricidade
Os tambores devem ser verificados antes e depois de revestidos para garantir um desvio total (em valor absoluto), após um giro de 360°, medido com relógio comparador, não superior aos valores indicados na Tabela 14. As medições devem ser realizadas em três posições, como indicado na Figura 6.
F: NBR 6172

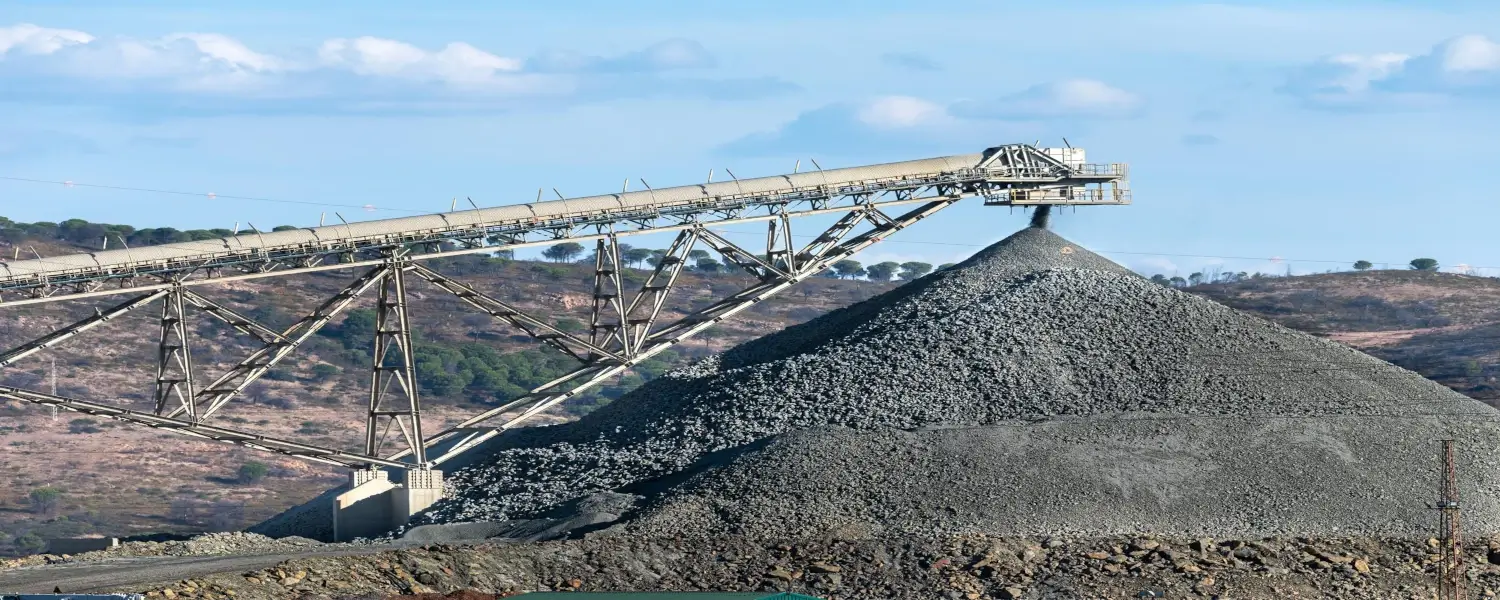

URL FOTO
Licensor’s Author: joe_mcubed – Freepik.com
Laudo Transportadores Correia Contínuos: Consulte-nos.
