Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM SISTEMAS DE REFRIGERAÇÃO HVAC (HEATING, VENTILATION, AND AIR CONDITIONING) – (AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO), ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Referência: 220661
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Esses laudos são realizados por profissionais qualificados, como engenheiros ou técnicos especializados, que verificam diferentes aspectos do sistema HVAC para garantir que ele esteja funcionando corretamente e de acordo com os requisitos legais e técnicos.
São essenciais não apenas para a manutenção e operação do sistema, mas também para empresas que buscam certificações de sustentabilidade ou para garantir que seus ambientes estejam dentro dos padrões exigidos.
Quais os Principais Aspectos Avaliados no Laudo Sistemas HVAC?
Conformidade com Normas: Avaliação da adequação do sistema às normas vigentes, como a NR-17 (ergonomia) e a Portaria 3.523/GM do Ministério da Saúde, que regulamenta a qualidade do ar em ambientes climatizados.
Manutenção Preventiva e Corretiva: Verificação dos registros de manutenção, limpeza de dutos, filtros e componentes do sistema.
Qualidade do Ar Interno (QAI): Monitoramento de parâmetros como temperatura, umidade, níveis de dióxido de carbono (CO₂), fungos, bactérias e partículas em suspensão.
Eficiência Energética: Avaliação do consumo energético e do funcionamento de compressores, ventiladores e trocadores de calor.
Segurança: Inspeção de itens como isolamento térmico, vedação de dutos e prevenção de contaminações.
Funcionamento Operacional: Verificação de ruídos, vazamentos e desempenho geral do sistema.
Qual a importância do Laudo Sistemas HVAC?
Saúde Ocupacional: Um sistema HVAC ineficiente pode causar problemas respiratórios e desconforto aos ocupantes.
Economia de Energia: Um sistema avaliado e ajustado opera com maior eficiência, reduzindo custos.
Conformidade Legal: O laudo comprova que a empresa cumpre as exigências legais e normativas.
Certificação de Qualidade: Muitas certificações, como LEED (Leadership in Energy and Environmental Design), exigem sistemas HVAC eficientes.
Por que Solicitar o Laudo?
Solicitar o Laudo de Sistemas de Refrigeração é essencial para garantir que os sistemas estejam operando de maneira eficiente, segura e em conformidade com as normas vigentes.
Este laudo assegura, acima de tudo, a proteção do meio ambiente, a segurança das pessoas e dos bens, além de evitar problemas operacionais que possam resultar em altos custos de manutenção ou falhas.
A realização desse laudo demonstra o compromisso da empresa com a segurança e a sustentabilidade. Em um mundo onde as regulamentações ambientais estão se tornando cada vez mais rigorosas, ter um laudo atualizado pode ser um diferencial competitivo.
Por fim, o laudo proporciona uma visão clara do estado do sistema, permitindo que as empresas planejem manutenções e investimentos futuros de forma mais eficaz. Isso não apenas otimiza os recursos, mas também garante a continuidade das operações.
Quais documentações Recomendada?
Além do laudo, é importante manter atualizados os seguintes documentos:
Relatórios de manutenção periódica.
Plano de Manutenção, Operação e Controle (PMOC).
Histórico de intervenções e adequações realizadas.
Quais tipos de Sistemas HVAC?
Split System: Composto por uma unidade interna (evaporadora) e uma externa (condensadora), o que torna sua instalação prática e eficiente. Assim sendo, é uma escolha popular para residências e pequenos espaços comerciais.
Packaged System: Todos os componentes estão em uma única unidade, o que, por conseguinte, simplifica a instalação e reduz a necessidade de espaço. Além disso, é especialmente útil para locais onde não há espaço interno para unidades separadas.
Ductless System: Não utiliza dutos, logo, é ideal para espaços menores ou retrofit, pois oferece flexibilidade e eficiência em ambientes onde sistemas tradicionais seriam inviáveis.
Sistemas Centrais: Utilizam dutos para distribuir ar em grandes edifícios, e, nesse sentido, são amplamente utilizados em ambientes comerciais e industriais que demandam climatização uniforme e abrangente.
Quais os principais componentes e funções dos sistemas HVAC?
Aquecimento (Heating):
Analogamente a outros sistemas térmicos, é responsável por manter a temperatura interna confortável durante períodos frios. Sistemas comuns incluem fornos, caldeiras e bombas de calor.
Ventilação (Ventilation):
Garante a circulação do ar, remoção de contaminantes e renovação com ar externo. Eventualmente, filtros avançados podem complementar esse processo, sobretudo em ambientes industriais.
Ar-condicionado (Air Conditioning):
Controla a temperatura e a umidade em ambientes internos. Por exemplo, os sistemas de resfriamento incluem unidades de janela, sistemas split e chillers, que atendem a diferentes demandas conforme o tipo de aplicação.
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.

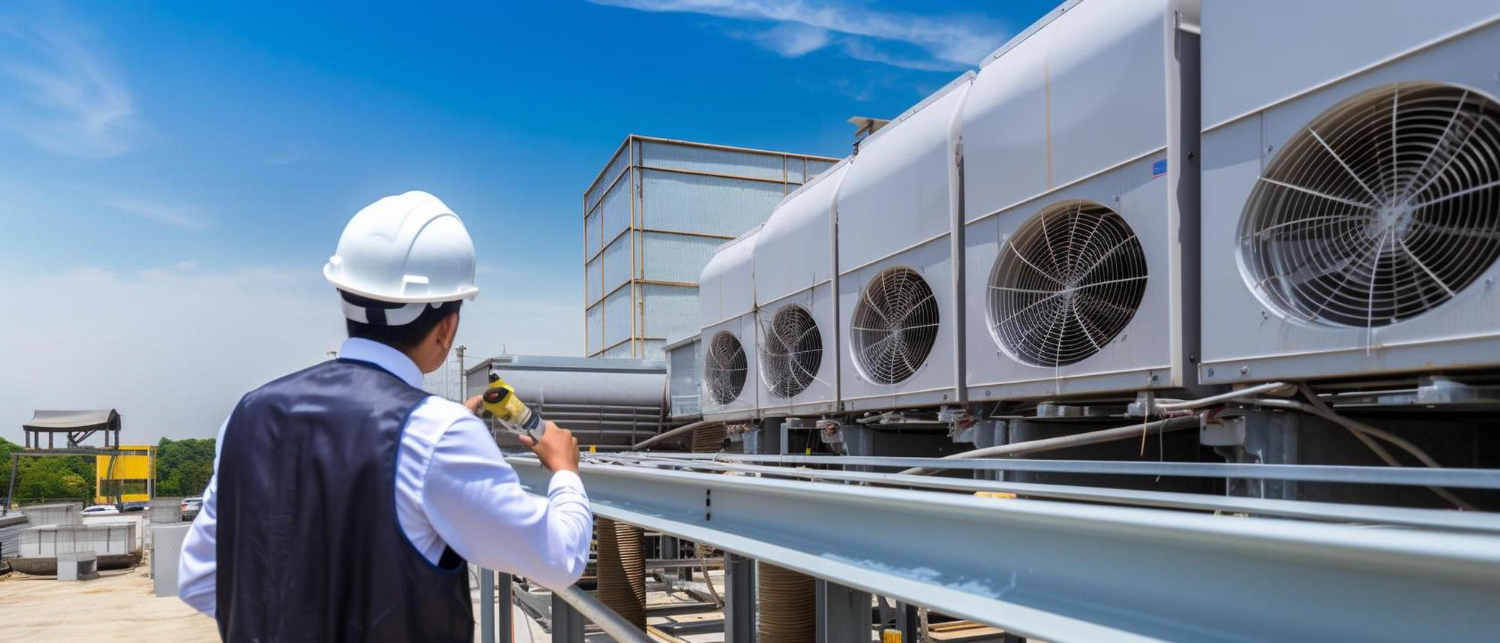

Laudo Sistemas HVAC
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
EXECUÇÃO DE INSPEÇÃO TÉCNICA E ENSAIOS EM SISTEMAS DE REFRIGERAÇÃO HVAC (HEATING, VENTILATION, AND AIR CONDITIONING) – (AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO), ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DE ART
Objetivo: A presente inspeção técnica tem como objetivo avaliar as condições de operação, desempenho e segurança dos sistemas de refrigeração HVAC (Aquecimento, Ventilação e Ar Condicionado), conforme as normas técnicas e regulamentações vigentes, com a elaboração de um relatório técnico detalhado e a emissão da Anotação de Responsabilidade Técnica (ART).
Inspeção Visual e Operacional:
Verificação do estado geral dos equipamentos HVAC, incluindo unidades de aquecimento, ventilação e ar condicionado.
Inspeção de dutos de ar, filtros, trocadores de calor e componentes auxiliares.
Verificação do funcionamento dos sistemas de controle e automação.
Inspeção de vazamentos de fluido refrigerante, fiação elétrica e dispositivos de segurança.
Análise da qualidade do ar, incluindo níveis de temperatura, umidade e gases presentes.
Análise de Desempenho e Eficiência:
Avaliação da eficiência energética do sistema, medindo o consumo de energia e comparando com as especificações do fabricante.
Verificação do desempenho dos ventiladores, compressores e unidades de resfriamento.
Inspeção de possíveis falhas no sistema de controle de temperatura e umidade.
Conformidade com Normas e Regulamentações:
Verificação da conformidade do sistema com as normas brasileiras de segurança e eficiência, como as normas reguilamentadoras e as normas ABNT.
Verificação do cumprimento de requisitos legais exigido para sistemas de climatização.
Emissão de Relatório Técnico:
Elaboração de relatório técnico contendo:
Descrição dos procedimentos adotados durante a inspeção.
Detalhamento dos resultados obtidos em cada etapa da avaliação.
Identificação de problemas ou falhas encontradas no sistema.
Recomendações de manutenção, reparos ou substituições de componentes.
Análise da eficiência energética e recomendações para otimização.
Relato sobre o estado da qualidade do ar interno.
Sugestões para melhorias ou adequações em conformidade com as normas e regulamentações.
Emissão de ART (Anotação de Responsabilidade Técnica):
A ART será emitida conforme as normas do CREA (Conselho Regional de Engenharia e Agronomia), garantindo que a execução dos serviços foi realizada por um profissional devidamente habilitado e registrado.
Cronograma e prazo de entrega:
O cronograma de execução será estabelecido conforme a complexidade.
A previsão de entrega final da ART e do projeto aprovado será de acordo com as etapas detalhadas acima.
Considerações Finais:
Todos os serviços serão realizados com rigor técnico, observando as boas práticas de engenharia e as normas pertinentes.
O relatório técnico será entregue ao cliente juntamente com a ART, garantindo a transparência e a responsabilidade técnica do processo.
Esse escopo técnico visa assegurar que o sistema HVAC esteja operando de forma eficiente, segura e conforme as exigências legais, promovendo o conforto e a saúde dos ocupantes do ambiente.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
Testes, ensaios e avaliação quantitativa são extremamente pertinentes na inspeção de sistemas HVAC. Eles garantem que o sistema esteja operando de forma eficiente e segura, além de fornecerem dados objetivos sobre o desempenho do sistema. Aqui estão alguns testes e ensaios que são comumente realizados e que podem ser incluídos na avaliação quantitativa:
Teste de Eficiência Energética:
Objetivo: Avaliar o consumo de energia do sistema HVAC em relação ao desempenho e à capacidade instalada.
Método: Medição do consumo de energia elétrica em diferentes condições de operação e comparação com as especificações do fabricante para determinar a eficiência do sistema.
Resultado: Determinação do Coeficiente de Performance (COP) e do Índice de Eficiência Energética (IEE) do sistema.
Ensaios de Temperatura e Umidade:
Objetivo: Medir e comparar as condições de temperatura e umidade do ar em diferentes pontos do ambiente.
Método: Uso de termômetros e higrômetros digitais para medir as condições internas e externas do ambiente climatizado, garantindo que o sistema esteja atendendo às necessidades de conforto.
Resultado: Garantir que a temperatura e a umidade estejam dentro dos limites recomendados para conforto térmico e saúde.
Teste de Vazamento de Gás Refrigerante:
Objetivo: Avaliar a estanqueidade do sistema, verificando se há vazamentos de fluido refrigerante.
Método: Uso de detectores de vazamento eletrônico ou teste de pressão nos circuitos de fluido refrigerante.
Resultado: Verificar se o sistema está com níveis adequados de refrigerante, evitando perda de eficiência e danos ao equipamento.
Ensaios de Vazão de Ar:
Objetivo: Avaliar a vazão de ar fornecida pelas unidades do sistema HVAC, como ventiladores e difusores.
Método: Medição do fluxo de ar com anemômetro ou medidores de vazão, para garantir que a distribuição de ar esteja adequada para o ambiente.
Resultado: Verificar se o sistema está proporcionando a quantidade adequada de ar para manter as condições de ventilação e conforto.
Testes de Ruído:
Objetivo: Medir os níveis de ruído gerados pelo sistema HVAC e verificar se estão dentro dos limites de conforto e segurança.
Método: Uso de medidores de nível de pressão sonora (decibelímetros) para medir os níveis de ruído nos ambientes.
Resultado: Determinar se o sistema está operando silenciosamente e se está de acordo com as normas de conforto acústico.
Teste de Pressão Estática:
Objetivo: Avaliar a pressão do ar nos dutos de ventilação, garantindo que o sistema esteja funcionando adequadamente.
Método: Medição da pressão estática nos dutos com manômetros ou sensores de pressão.
Resultado: Garantir que a pressão do ar esteja adequada para o funcionamento do sistema e a distribuição correta de ar nos ambientes.
Teste de Temperatura de Superfície:
Objetivo: Avaliar a eficiência dos trocadores de calor e das superfícies de resfriamento ou aquecimento.
Método: Uso de termômetros de superfície ou câmeras termográficas para medir a temperatura das superfícies.
Resultado: Verificar se as superfícies do equipamento estão dentro das faixas de temperatura ideais para garantir a transferência de calor eficiente.
Esses testes e ensaios fornecem dados quantitativos essenciais para a análise do desempenho do sistema HVAC, ajudando na identificação de falhas, otimizações e recomendações de manutenção. A avaliação quantitativa permite não apenas a confirmação da conformidade do sistema, mas também a melhoria contínua da eficiência e da segurança operacional.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA: É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Sistemas HVAC
Laudo Sistemas HVAC
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 6 – Equipamentos de Proteção Individual (EPI);
NR 9 – Programa de Prevenção de Riscos Ambientais (PPRA);
NR 10 – Segurança em Instalações e Serviços em Eletricidade;
NR 15 – Atividades e Operações Insalubres;
NR 17 – Ergonomia;
NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção;
NR 35 – Trabalho em Altura;
NBR16401-1 – Instalações de condicionamento de ar – Sistemas centrais e unitários – Parte 1: Projetos das instalações;
NBR16401-2 – Instalações de condicionamento de ar – Sistemas centrais e unitários – Parte 2: Parâmetros de conforto térmico;
NBR16401-3 – Instalações de condicionamento de ar – Sistemas centrais e unitários – Parte 3: Qualidade do ar interior;
NBR14679 – Sistemas de condicionamento de ar e ventilação — Execução de serviços de higienização;
NBR10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação
ABNT NBR 5426 – Planos de amostragem e procedimentos na inspeção por atributos;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT ISO/TR 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
NBRISO/IEC27557 – Segurança da Informação, segurança cibernética e proteção da privacidade;
ABNT NBR ISO/IEC 17011 – Avaliação da Conformidade – Requisitos para os Organismos de Acreditação que Acreditam Organismos de Avaliação da Conformidade;
ABNT NBR ISO/IEC 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaios e Calibração;
ABNT NBR ISO 31000 – Gestão de riscos de privacidade organizacional;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Sistemas HVAC
Laudo Sistemas HVAC:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Sistemas HVAC
Laudo Sistemas HVAC
Cabe à Contratante informar:
A relação de EPIs necessários
Prontuários de cada máquina e seus últimos Relatórios Técnicos, Projetos caso hajam;
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Plano de Inspeção e Manutenção do Equipamento é obrigatório conforme previsto na NR 12.
Laudo Sistemas HVAC
Saiba Mais: Laudo Sistemas HVAC:
4.1.2 Um dos objetivos essenciais das instalações é garantir a qualidade do ar adequada e, em particular, reduzir os riscos biológicos e químicos existentes no ar do ambiente a níveis compatíveis com a atividade desenvolvida nas diversas áreas. 4.1.3 O tratamento de ar, embora seja um fator importante para reduzir o risco de contaminações nos ambientes, deve ser considerado um complemento às demais medidas de controle de infecção hospitalar, que constem no âmbito da rotina operacional do EAS 4.1.4 As instalações de tratamento de ar podem se tornar causa e fonte de contaminação, se não forem corretamente projetadas, construídas, operadas e monitoradas, ou se não receberem os cuidados necessários de limpeza, higienização e manutenção. 4.1.5 As instalações de tratamento de ar devem ser projetadas, construídas, operadas e mantidas de forma a minimizar o risco de incêndio. Deve-se reduzir as possíveis fontes de ignição, bem como evitar o uso de quaisquer materiais combustíveis nestas instalações. 4.1.6 As instalações de tratamento de ar devem considerar a continuidade das operações dos EAS em condições normais ou emergenciais, internas ou externas. Recomenda-se registrar as premissas e os critérios adotados em comum acordo com o contratante no desenvolvimento do projeto.
F: NBR7256
*OBS: É necessário que o Plano de Inspeção Manutenção NR 12 de cada Máquina e/ou Equipamento esteja atualizado em Conformidade com as Normas Regulamentadoras.
01 – URL FOTO: Licensor’s author: mockupdaddy-com – Freepik.com
02 – URL FOTO: Licensor’s author: mockupdaddy-com – Freepik.com
03 – URL FOTO: Licensor’s author: marinaghanis98 – Freepik.com
04 – URL FOTO: Licensor’s author: mikromarkt008 – Freepik.com
Laudo Sistemas HVAC: Consulte-nos.
