Nome Técnico: EXECUÇÃO DE ENSAIOS AO FOGO EM ELEMENTOS DE COMPARTIMENTAÇÃO EM JUNTAS DE CONSTRUÇÃO NBR 16944-3, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
Referência: 181310
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
O Laudo de Selagens Resistentes ao Fogo não apenas atesta a conformidade com as normas vigentes, como também assegura que os sistemas de selagem utilizados nas juntas de construção estejam aptos a impedir a propagação de fogo e fumaça.
Ou seja, a norma NBR 16944-3 oferece diretrizes essenciais para a execução de ensaios que avaliam a eficácia das selagens. Hoje, vamos falar sobre os aspectos mais importantes do laudo, os requisitos normativos e como a elaboração de um relatório técnico pode garantir a segurança de sua edificação.

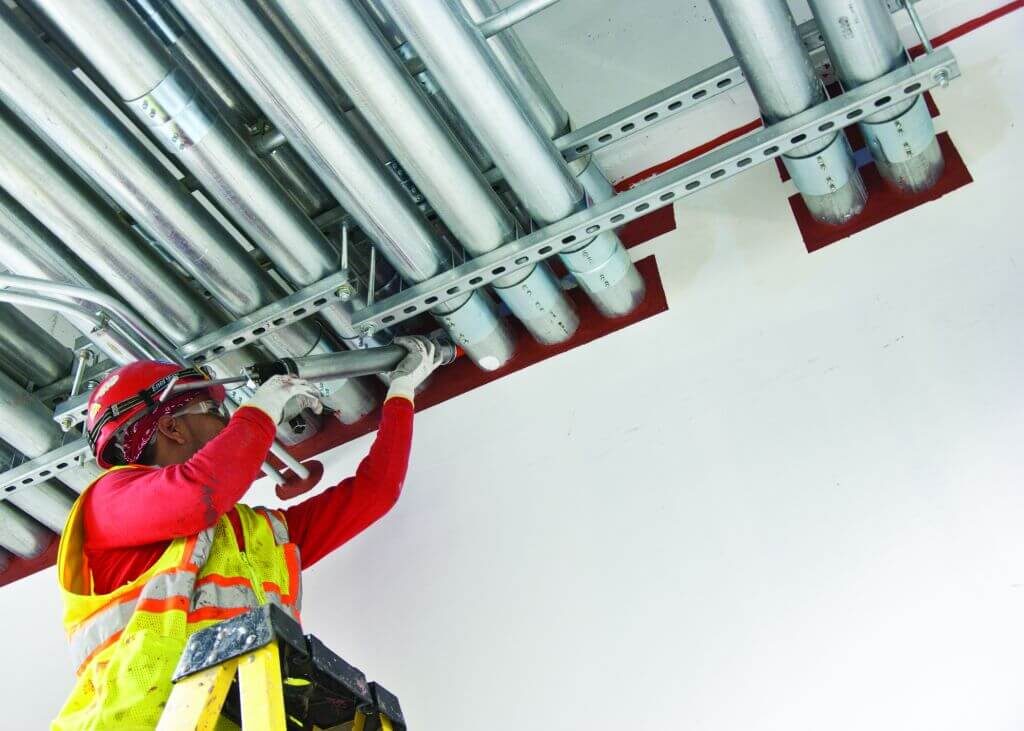

O que são Selagens Resistentes ao Fogo?
As selagens resistentes ao fogo são sistemas projetados para impedir a passagem de chamas, fumaça e gases quentes através de juntas lineares em elementos de compartimentação, como paredes e pisos, por exemplo. Essas selagens desempenham um papel fundamental na proteção contra incêndios, a fim de manter a integridade estrutural e a segurança das edificações.
A NBR 16944-3 estabelece métodos para determinar a eficácia dessas selagens, tendo em vista as diferentes condições de ensaio e situações de uso. Ou seja, esses sistemas de selagem são essenciais em edifícios comerciais, industriais e residenciais.
Eles garantem que, em caso de incêndio, a propagação das chamas e da fumaça seja contida, a fim de que os ocupantes tenham tempo suficiente para evacuar em segurança. Além disso, protegem os ativos e a estrutura do edifício, minimizando danos e perdas.
Por que é Necessário o Laudo de Selagens Resistentes ao Fogo?
O Laudo de Selagens Resistentes ao Fogo é fundamental para garantir que os sistemas de selagem atendam às normas de segurança e eficácia. Este documento comprova que as selagens passaram por ensaios rigorosos, avaliando sua resistência ao fogo e sua capacidade de conter fumaça e gases.
A realização desse laudo é uma exigência legal e técnica, sendo essencial para projetos de construção e reformas, onde a segurança contra incêndios é uma prioridade. Além de ser uma exigência legal, o laudo também proporciona uma camada extra de segurança.
Ele assegura que os proprietários e gestores de edificações estejam cientes da eficácia dos sistemas de selagem instalados. Isso não apenas cumpre com as obrigações regulatórias, mas também demonstra um compromisso com a segurança dos ocupantes.
Como é Realizado o Ensaio de Selagens Resistentes ao Fogo?
Os ensaios de selagens resistentes ao fogo seguem um método específico descrito na NBR 16944-3. O ensaio avalia a resistência ao fogo de selagens em juntas lineares, levando em conta as condições de movimento induzido e a interação com elementos de compartimentação.
Durante o teste, observa-se a taxa de vazamento de fumaça e gases quentes, além da resistência à propagação das chamas. Desse modo, os ensaios são realizados em condições controladas, que simulam situações reais de incêndio. A temperatura, a pressão e outros fatores são monitorados para garantir que os resultados sejam precisos e confiáveis.
O laudo resultante fornece, portanto, dados quantitativos que são essenciais para a análise do desempenho das selagens em situações reais. Esses dados ajudam engenheiros e arquitetos a tomar decisões informadas sobre os materiais e técnicas a serem utilizados em projetos futuros.
Quais São os Tipos de Selagens Resistentes ao Fogo?
Existem diferentes tipos de selagens resistentes ao fogo, cada uma adequada a diferentes aplicações e condições de uso. Os principais tipos incluem:
- Selagens em Juntas Lineares: Projetadas para acomodar movimento, mantendo a integridade da compartimentação. Essas selagens são essenciais em locais onde há expansão e contração de materiais;
- Selagens em Juntas de Construção: Utilizadas em paredes e pisos, assegurando que não haja passagem de fumaça ou fogo. Elas são fundamentais em áreas de grande circulação e em saídas de emergência;
- Selagens de Materiais Especiais: Fabricadas com compostos que oferecem alta resistência ao calor e chamas.
Qual a Importância da Construção de Ensaios?
A construção de ensaios é um passo vital para validar a eficácia das selagens resistentes ao fogo. Esses ensaios simulam as condições reais de uso, permitindo que se avaliem as interações entre as selagens e os elementos de compartimentação. Esse relatório não só valida a eficácia das selagens, mas também serve como um registro importante para futuras auditorias e inspeções.
Como Elaborar um Relatório Técnico de Selagens Resistentes ao Fogo?
A elaboração do Relatório Técnico é um procedimento obrigatório e deve ser a primeira ação após a realização dos ensaios. O relatório deve conter:
- Descrição dos Materiais: Informações sobre as selagens e sua aplicação. Detalhes sobre os materiais utilizados são cruciais para a análise;
- Resultados dos Ensaios: Dados quantitativos sobre a resistência ao fogo e a taxa de vazamento;
- Recomendações de Manutenção: Orientações sobre manutenção preventiva, preditiva e corretiva, conforme as normas técnicas. A manutenção regular é vital para garantir a eficácia contínua das selagens.
A qualidade e a precisão do relatório garantem a conformidade com as legislações e normas de segurança, sendo assim um documento crucial para a segurança do projeto. Um relatório bem elaborado pode servir como uma ferramenta valiosa em processos de licenciamento e certificação.
Como Solicitar o Laudo de Selagens Resistentes ao Fogo?
Para solicitar o Laudo de Selagens Resistentes ao Fogo, entre em contato com uma empresa especializada em ensaios e elaboração de relatórios técnicos. Dessa forma, profissionais qualificados realizarão os testes necessários e fornecerão um laudo detalhado, que atesta a conformidade das selagens com as normas de segurança.
Portanto, a escolha de uma empresa confiável e experiente é crucial. Certifique-se de que a empresa tenha, assim, as certificações e reconhecimentos necessários para realizar os ensaios e elaborar o laudo. Isso garantirá resultados precisos e confiáveis.
Qual a Relevância do Laudo para a Segurança das Construções?
O Laudo de Selagens Resistentes ao Fogo é essencial para assegurar a segurança em edificações. Ele não apenas cumpre requisitos legais, mas também proporciona tranquilidade aos responsáveis pelo projeto e aos ocupantes do edifício. Ter um laudo que comprove a eficácia das selagens contra incêndios é um passo decisivo para garantir a proteção e a integridade estrutural em caso de emergências.
Além disso, a obtenção do laudo pode influenciar na avaliação de riscos do seguro da edificação. Muitas seguradoras exigem comprovações de segurança para oferecer coberturas adequadas. Portanto, ter um laudo atualizado pode resultar em economia significativa em prêmios de seguro.
Conclusão
Em suma, o Laudo de Selagens Resistentes ao Fogo é um componente vital na estratégia de segurança de qualquer edificação. Ele não apenas assegura a conformidade com as normas, mas também protege vidas e propriedades. Ao garantir que as selagens sejam eficazes, você contribui para um ambiente mais seguro e resiliente. Solicite seu Laudo de Selagens Resistentes ao Fogo e garanta a segurança da sua construção. Nossos especialistas estão prontos para ajudar!
Laudo Selagens Resistentes ao Fogo
Escopo dos Serviços:
Inspeções e verificações quando pertinentes a ser avaliadas pela nossa Equipe multidisciplinar:
EXECUÇÃO DE ENSAIOS AO FOGO EM ELEMENTOS DE COMPARTIMENTAÇÃO EM JUNTAS DE CONSTRUÇÃO NBR 16944-3, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM A EMISSÃO DA ART
OBJETIVO
Realizar ensaios ao fogo em elementos de compartimentação em juntas de construção, conforme os requisitos da NBR 16944-3. O serviço inclui a emissão de relatório técnico detalhado com os resultados obtidos e a ART (Anotação de Responsabilidade Técnica), garantindo a conformidade com normas de desempenho de resistência ao fogo.
ATIVIDADES PREVISTAS
Planejamento dos Ensaios
Levantamento inicial de informações sobre as juntas de construção e os materiais aplicados.
Definição do escopo do ensaio conforme as características do projeto e os critérios estabelecidos pela NBR 16944-3.
Elaboração do plano de trabalho detalhado, incluindo:
Métodos e critérios de ensaio.
Instrumentação e equipamentos necessários.
Procedimentos de segurança aplicáveis.
Execução dos Ensaios ao Fogo
Preparação dos elementos de compartimentação e das juntas de construção para o ensaio.
Aplicação de ensaios para avaliação do desempenho ao fogo, considerando:
Resistência ao fogo por meio de exposição a temperaturas padronizadas.
Avaliação de integridade, isolamento térmico e outros critérios definidos pela norma.
Registro de dados durante o ensaio, incluindo medições, fotografias e observações técnicas.
Análise e Interpretação dos Resultados
Análise dos dados obtidos para verificar a conformidade com os requisitos estabelecidos pela NBR 16944-3.
Identificação de possíveis não conformidades e desempenho dos elementos testados.
Elaboração do Relatório Técnico
Desenvolvimento de um relatório técnico contendo:
Descrição detalhada das juntas de construção testadas.
Metodologia utilizada nos ensaios.
Resultados obtidos, com gráficos e tabelas, conforme aplicável.
Conclusões sobre o desempenho ao fogo e recomendações técnicas.
Emissão da ART
Registro da Anotação de Responsabilidade Técnica (ART) junto ao CREA, assegurando a formalização e rastreabilidade técnica do serviço realizado.
CRITÉRIOS TÉCNICOS
Os ensaios ao fogo seguirão rigorosamente os procedimentos especificados na NBR 16944-3.
Os serviços serão executados por profissionais habilitados, devidamente registrados no CREA, e com experiência comprovada em ensaios de resistência ao fogo.
Todos os equipamentos e procedimentos seguirão normas de segurança e boas práticas laboratoriais.
DOCUMENTOS ENTREGÁVEIS
Relatório Técnico contendo:
Detalhes dos ensaios realizados.
Dados obtidos e sua análise.
Conclusões sobre o desempenho das juntas de construção.
Recomendações técnicas, quando aplicável.
ART (Anotação de Responsabilidade Técnica) emitida e registrada no CREA.
PRAZO DE EXECUÇÃO
O cronograma será definido de acordo com a complexidade do serviço e as condições identificadas durante a inspeção. O prazo para entrega do relatório técnico e da ART será acordado com o contratante, levando em conta o tempo necessário para a análise técnica e elaboração detalhada do documento final.
RECURSOS NECESSÁRIOS
Forno e equipamentos certificados para ensaios ao fogo.
Instrumentação para medição de temperatura e tempo de resistência.
Equipe técnica especializada e habilitada.
CONSIDERAÇÕES FINAIS
Este escopo contempla todas as etapas necessárias para a realização de ensaios ao fogo em juntas de construção, conforme a NBR 169443.
Alterações ou ajustes no escopo deverão ser acordados previamente entre as partes envolvidas.
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo Selagens Resistentes ao Fogo
Laudo Selagens Resistentes ao Fogo
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 01 – Disposições Gerais e Gerenciamento de Riscos Ocupacionais;
NR 18 – Segurança e Saúde no Trabalho na Indústria da Construção;
NBR 16944-3 – Selagens resistentes ao fogo em elementos de compartimentação – Parte 3: Ensaio de resistência ao fogo em selagens de juntas de construção
ABNT NBR 5628 – Componentes Construtivos estruturais – Determinação da resistência ao fogo;
ABNT NBR 10636 – Parede divisórias sem função estrutural – Determinação da Resistência ao fogo;
ABNT NBR 16965 – Ensaio de resistência ao fogo de elementos construtivos – Diretrizes gerais;
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ABNT NBR 16746 – Segurança de máquinas – Manual de Instruções – Princípios gerais de elaboração;
NBR ISO 13850 – Segurança de Máquinas – Função de parada de emergência – Princípios para projeto;
ABNT NBR ISO 14121-2 – Segurança de máquinas – Apreciação de riscos;
ABNT NBR 14277 – Instalações e equipamentos para treinamento de combate a incêndio – Requisitos;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Selagens Resistentes ao Fogo
Laudo Selagens Resistentes ao Fogo
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Selagens Resistentes ao Fogo
Laudo Selagens Resistentes ao Fogo
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
OUTROS ELEMENTOS QUANDO PERTINENTES E CONTRATADOS:
Equipamento de ensaio;
Condições de ensaio 3 Instrumentação;
Medição de temperatura do forno;
Medição de temperatura na face não exposta ao fogo;
Termopar móvel;
Deformação e deflexão;
Corpo de prova para ensaio;
Número de corpos de prova;
Dimensões do corpo de prova;
Construção de suporte para o ensaio;
Construções-padrão de suporte para o ensaio Construções de pisos;
Elementos de aço;
Construções de ensaio;
Locais de emenda;
Procedimento de ensaio;
Instalação da construção de ensaio;
Movimento mecanicamente induzido do corpo de prova;
Medições e observações;
Medição de integridade;
Condicionamento;
Critérios de desempenho dos serviços;
Integridade;
Isolação térmica;
Outras observações;
Finalização do ensaio;
Procedimento de classificação de incêndio e declaração de desempenho;
Requisitos de desempenho;
Períodos de classificação de resistência ao fogo;
Letras designativas;
Declaração de desempenho;
Expressão dos resultados;
Campo direto de aplicação dos resultados;
Orientação; Construção-padrão de suporte;
Posição da selagem;
Movimento induzido mecanicamente;
Relatório de ensaio;
Condição-padrão para selagens de Juntas lineares sem movimento induzido mecanicamente para ambas as faces;
Procedimento de ensaio;
Condição-padrão para selagens de junta linear com movimento Induzido mecanicamente em ambas as faces;
Condições-padrão de ensaio;
Aplicação do ensaio;
Preparação do corpo de prova com selagem;
Fonte: 16944-3.
Verificações quando for pertinentes:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
APR (Análise Preliminar de Risco);
Laudo Selagens Resistentes ao Fogo
Saiba Mais: Laudo Selagens Resistentes ao Fogo
NBR 16944-3 – Selagens resistentes ao fogo em elementos de compartimentação – Parte 3: Ensaio de resistência ao fogo em selagens de juntas de construção
4 Equipamento de ensaio
4.1 O equipamento empregado na realização deste ensaio consiste em um forno, estruturas de montagem do corpo de prova. travas e instrumentação, conforme especificado nesta Norma e na ABNT NBR 16965.
4.2 As dimensões internas do forno de ensaio devem ter um tamanho mínimo de 1 000 mm- 1 000 mm 1 000 mm. com, pelo menos. 200 mm de distância entre qualquer parte ou ponto do sistema de selagem ensaiada e a parede do forno.
5 Condições de ensaio
5.1 Todas as condições de ensaio. exceto as indicadas nesta Parte da ABNT NBR 16944. devem estar em conformidade com aquelas citadas na ABNT NBR 16965.
5.2 Quando a largura nominal da selagem da junta linear no como de prova for maior do que 100 mm e menor ou igual a 300 mm, o tamanho do forno deve ser capaz de pelo menos aquecer um comprimento dez vezes a largura nominal da junta linear.
5.3 A pressão do forno deve ser monitorada e controlada 5 min após o início do ensaio, devendo ser de ± 5 Pa da pressão nominal especificada para o corpo de prova. Após 10 min de ensaio, a pressão deve ser de ±3 Pa da pressão nominal especificada para o corpo de prova. Uma pressão nominal de 6 Pa deve ser estabelecida na parte inferior do sistema de selagem localizada na parte mais baixa da montagem vertical. Para construções horizontais. uma pressão estática de 6 Pa deve ser estabelecida a (100 ± 10) mm do plano horizontal do elemento de compartimentação (por exemplo, laje).
6 Instrumentação:
O equipamento de controle. monitoramento e registro necessário para realizar o ensaio deve estar acordo com esta Parte da ABNT NBR 16944 e conforme descrito na ABNT NBR 16965.
6.1 Medição de temperatura do forno
Os termopares para medição e controle da temperatura interna do forno devem ser do tipo ‘Placa”. ou convencionais, de cromel-alumel (tipo K) com fios de diâmetros (bitolas) não menores do que 0.7 mm e não maiores do que 3,2 mm. isolados por miçangas cerâmicas. com a junta de medida exposta, ou por bainha metálica, com junta de medida isolada. conforme definidos na ABNT NBR 16965. Devem ser uniformemente distribuídos no forno de ensaio, de modo a fornecer uma indicação da temperatura média próxima na face aquecida do corpo de prova. Estes devem estar localizados, inicialmente, a (100 ± 10) mm da face exposta da construção de suporte do corpo de prova (por exemplo: laje), com junta de medida exposta na extensão entre 20 mm e 25 mm. Além disso. nenhum deve estar mais próximo do que 100 mm de qualquer parte projetada da selagem ou de qualquer parte do forno. Pelo menos um termopar deve ser instalado para cada 1,5 m’ de área aquecida do corpo de prova. sujeito a um número mínimo de quatro termopares.
6.2 Medição de temperatura na face não exposta ao fogo
As medições da temperatura da superfície e os termopares devem estar de acordo com a ABNT NBR 16965. Os termopares do corpo de prova devem estar na linha central da selagem da junta linear. As Figuras de 5 a 12 mostram exemplos de aplicação dos termopares.
No caso de superfícies não planas, o disco e a pastilha de material isolante devem ser ajustados para seguir o perfil da superfície. No caso de pequenas seções, é permitido reduzir o tamanho da pastilha para uma dimensão mínima de 12 mm. Se uma selagem de junta linear é recuada da face não exposta da construção de suporte e a selagem de junta linear é menor que 12 mm de largura. os termopares devem ser instalados na construção de suporte a uma distância de pelo menos de 15 mm da abertura da selagem.
Se um ponto fraco potencial puder ser identificado, termopares fixos adicionais devem ser anexados a esse ponto. por exemplo, sobre uma emenda.
Onde é impraticável conectar termopares devido à natureza da superfície da selagem de junta linear (que pode mudar significativamente durante o período de ensaio), pode-se fazer o uso de um termopar móvel, tomando os devidos cuidados para a realização da medição.
F: NBR 16944-3.
Laudo Selagens Resistentes ao Fogo: Consulte-nos.
