O que é Laudo Isoladores Sistema Alta-tensão NBR 10621?
O Laudo Isoladores Sistema Alta-tensão NBR 10621 é um documento técnico que avalia as condições dos isoladores utilizados em sistemas elétricos de alta tensão. Além disso, ele verifica a integridade, eficiência e segurança desses componentes, prevenindo falhas que possam causar acidentes, interrupções no fornecimento de energia e danos aos equipamentos.
A NBR 10621 estabelece os requisitos para isoladores poliméricos utilizados em sistemas elétricos de média e alta tensão.
O Laudo em conformidade com norma, é um documento técnico crucial para garantir a segurança e a confiabilidade das redes elétricas de alta tensão. Ele avalia as condições dos isoladores poliméricos, componentes fundamentais na infraestrutura elétrica, verificando sua integridade e eficiência. Além disso, este processo de inspeção é essencial para prevenir falhas que possam causar acidentes, quedas de energia ou danos aos equipamentos. Bem como garantir a conformidade com as normas técnicas e prolongar a vida útil dos isoladores. Portanto , a realização desse laudo garante a continuidade operacional do sistema elétrico, a proteção dos trabalhadores e a redução de custos com manutenções corretivas.
Qual Objetivo do Laudo Isoladores Sistema Alta-tensão NBR 10621?
O Laudo tem como objetivo avaliar as condições dos isoladores poliméricos utilizados em redes de transmissão e distribuição de energia elétrica. Em primeiro lugar, isso verifica possíveis desgastes, trincas, corrosão, acúmulo de sujeira e outros fatores que possam comprometer o isolamento elétrico, garantindo a segurança e a confiabilidade do sistema. Além disso , esse laudo é essencial para transportes de energia, setores e empresas que operam com sistemas de média e alta tensão, garantindo principalmente a integridade da infraestrutura elétrica. Ele serve para:
Prevenir falhas elétricas , redução de riscos de curto-circuito e quedas de energia.
Garantir a conformidade com a NBR 10621 , assegurando que os isoladores atendam às exigências técnicas e de segurança.
Evitar acidentes elétricos , protegendo trabalhadores e equipamentos contra descargas elétricas.
Aumentar a vida útil dos isoladores , reduzindo custos com manutenções corretivas.
Assegurar a continuidade da alimentação de energia, minimizando assim, interrupções na rede elétrica.

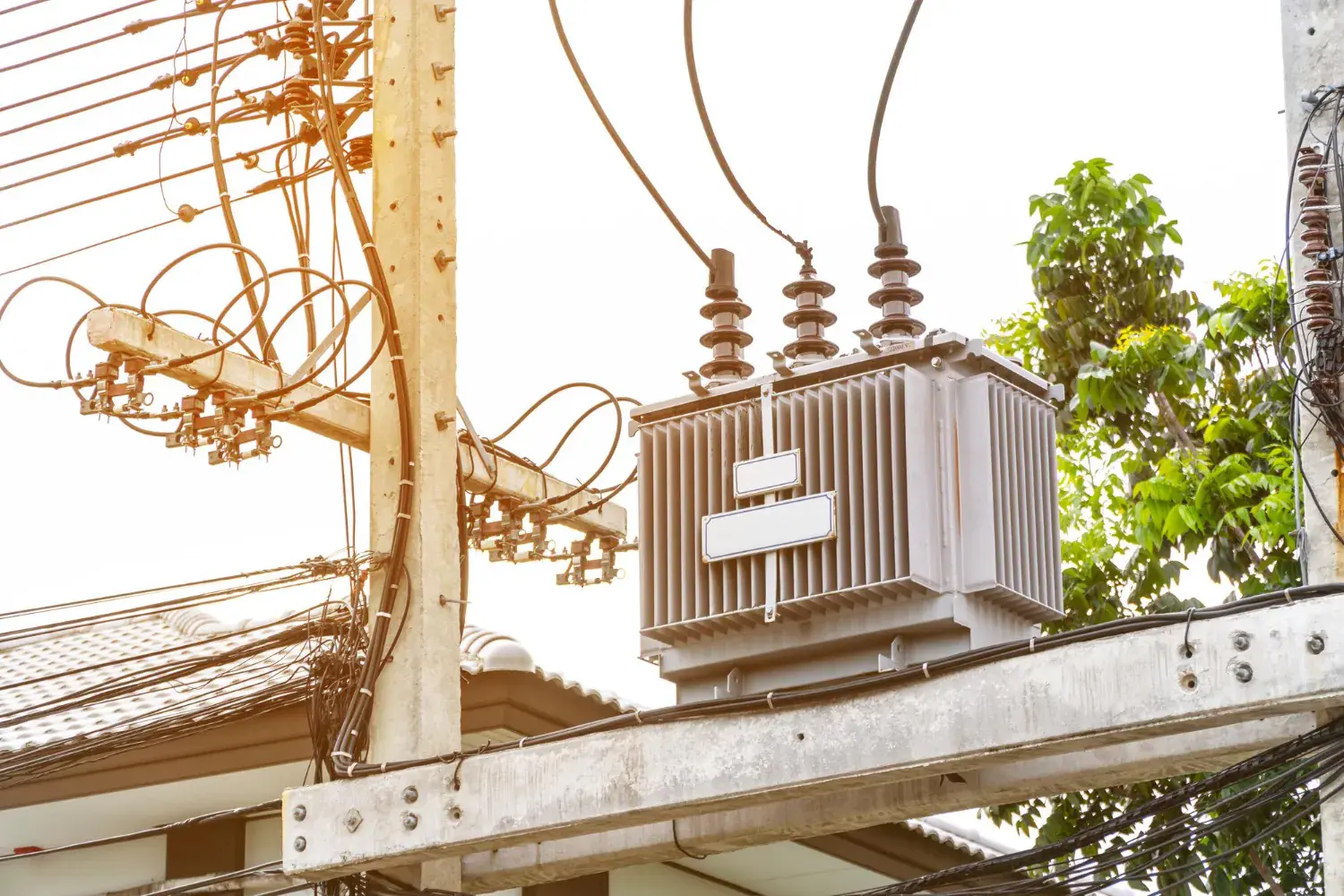

Quais os tipos de Isoladores de Alta Tensão?
Pino: usados em redes de distribuição aérea
Suspensão: aplicados em linhas de transmissão
Poste: instalados em subestações
Passagem: usados em painéis e transformadores
Pedestal: encontrados em barramentos de subestações
Para que serve o Isoladores de Alta Tensão?
Os isoladores de alta tensão desempenham um papel fundamental na segurança e eficiência dos sistemas elétricos, evitando a fuga de corrente elétrica. Essa função é essencial para manter a integridade da rede de transmissão e distribuição de energia, reduzindo perdas elétricas e prevenindo falhas operacionais.
Além disso, os isoladores garantem a sustentação mecânica dos condutores , resistindo a esforços elétricos, mecânicos e ambientais, como ventos fortes, variações, térmicas e contaminantes por poluentes atmosféricos. Desta forma, reduzimos a estabilidade e a confiabilidade do sistema elétrico, minimizando riscos de curtos-circuitos, interrupções não programadas e acidentes envolvendo descargas elétricas. No contexto da NBR 10621 , a inspeção e manutenção desses isoladores são fundamentais para garantir a conformidade com as normas técnicas, prolongar a vida útil dos equipamentos e melhorar o desempenho da infraestrutura elétrica.
Qual a Importância do Sistema de Alta Tensão?
A energia elétrica em alta tensão exige um controle rigoroso, pois falhas podem resultar em acidentes graves e intermitentes de danos. O laudo garante que os isoladores estejam em perfeitas condições, riscos de choque elétrico, curtos-circuitos e incêndios. Além disso, contribui para a continuidade operacional, segurança do sistema e conformidade com as normas regulamentadoras.
Profissionais utilizam isoladores em sistemas de alta tensão, como linhas aéreas e subestações, para suportar e isolar eletricidade. Além disso , os engenheiros projetaram isoladores para operar em ambientes externos e expostos a atmosferas poluídas, com opções específicas de 1000 V a 1200 kV. Esses isoladores podem ser feitos de materiais como porcelana ou vidro e são testados para garantir que possam suportar as condições de poluição e as aplicações aplicadas sem falhas. De fato , essa norma é essencial para garantir a segurança e a eficiência dos isoladores poliméricos, que são amplamente utilizados em redes de transmissão e distribuição de energia elétrica. Por consequência , ela ajuda a prevenir falhas elétricas, reduzir riscos de acidentes e aumentar a vida útil dos equipamentos.
Por que Deve-se Realizar o Laudo Isoladores Sistema Alta-tensão NBR 10621?
A realização do Laudo de Isoladores de Alta Tensão , conforme a NBR 10621 , é essencial para garantir a segurança operacional, a confiabilidade do sistema elétrico e a conformidade com as normas regulamentadoras. Esse laudo possibilita a avaliação técnica dos isoladores utilizados em redes de transmissão e distribuição de energia, identificando desgastes, falhas e outros fatores que possam prejudicar o desempenho da infraestrutura elétrica.
O Laudo de Isoladores de Alta Tensão – NBR 10621 é uma ferramenta essencial para a gestão segura e eficiente da infraestrutura elétrica, pois permite a identificação precoce de falhas, assegura a conformidade com normas técnicas, protege trabalhadores e equipamentos e reduz custos operacionais, garantindo a integridade e confiabilidade da transmissão de energia elétrica. Além disso , há a garantia de segurança de trabalhadores e instalações. Em conformidade com as normas técnicas e regulamentações, como a NR 10 e normas da ABNT, o laudo assegura o cumprimento de requisitos essenciais. Com efeito , contribui para o prolongamento da vida útil dos equipamentos. Dessa forma , há uma redução significativa de custos com manutenção corretiva e emergencial.
Onde é realizado?
Os profissionais realizam a inspeção de isoladores de alta tensão em ambientes com circuitos elétricos de alta tensão, sendo essenciais para garantir a eficiência do isolamento elétrico, a segurança operacional e a confiabilidade da infraestrutura elétrica. As instalações que aplicam esse laudo apresentam altos níveis de exigência técnica e monitoramento rigoroso, uma vez que falhas em isoladores podem resultar em curtos-circuitos, descargas elétricas, interrupção do fornecimento de energia.
Execução de Ensaios de Poluição Artificial em Isoladores utilizados em Sistemas de Alta-Tensão em Corrente Alternada
A execução de ensaios de umidade artificial em isoladores utilizados em sistemas de alta tensão em corrente alternada tem o objetivo de avaliar o desempenho dos isoladores sob condições ambientais adversas, como a presença de poluentes na atmosfera. Esses testes são fundamentais para garantir a segurança e a eficiência dos sistemas de energia elétrica.
No processo de ensaio, aplica uma camada de poluição artificial sobre os isoladores para simular as condições reais que ocorrem em regiões com alta poluição. A poluição pode consistir em uma mistura de substâncias como poeira, sal, névoa e outros agentes contaminantes. Conduzam o ensaio em um ambiente controlado, geralmente em uma câmara de poluição, onde simulem as condições de exposição a essas substâncias. Esse tipo de teste é essencial para a validação da resistência e longevidade dos isoladores em condições extremas, o que contribui para a manutenção de um sistema elétrico seguro e estável.
Desempenho dielétrico : Verifique a capacidade do isolador de resistência à ruptura dielétrica sob a ação da tensão elétrica e da poluição. Isso é importante para evitar falhas no sistema.
Comportamento de descarga parcial : Medir a ocorrência de descargas parciais em isoladores, que podem indicar falhas nas propriedades isolantes do material.
Condutividade superficial : Aumentos na condutividade superficial devido à deposição de fontes podem reduzir a eficácia do isolamento, aumentando o risco de descargas.
Desgaste e manipulação do material : Avaliar a umidade que causa danos ao material do isolador ao longo do tempo, como a corrosão ou o enfraquecimento da estrutura.
Efeito da umidade : Considerando que a presença de umidade pode agravar os efeitos da poluição nos isoladores, a interação entre esses fatores também é experimental.
Como é Realizado?
O processo de inspeção e elaboração do Laudo em conformidade com a norma, envolve uma série de procedimentos técnicos para avaliar as condições físicas, elétricas e estruturais dos isoladores. Além disso , esse processo segue uma metodologia estruturada, que abrange desde a inspeção inicial até a emissão do relatório técnico detalhado. Com efeito, o Laudo é um procedimento técnico essencial para garantir que os isoladores estejam em condições adequadas de funcionamento. Portanto , o processo inclui inspeções visuais, ensaios elétricos e análises estruturais, permitindo a detecção precoce de falhas e a adoção de medidas corretivas e preventivas.
Inspeção visual: identificação de trincas, fissuras, acúmulo de sujeira e corrosão
Ensaios elétricos: testes de resistência de isolamento, termografia e medição de descargas parciais
Verificação estrutural: análise de fixações e suportes dos isoladores
Elaboração do laudo: descrição dos testes, resultados e recomendações para correção de falhas
Quando deve ser feito Laudo Isoladores Sistema Alta-tensão NBR 10621?
A realização do Laudo de Isoladores do Sistema de Alta Tensão , conforme os critérios estabelecidos pela NBR 10621 , é fundamental para garantir a segurança e a confiabilidade da infraestrutura elétrica. A equipe deve executar esse laudo em momentos estratégicos, permitindo identificar precocemente desgastes, falhas e falhas que possam comprometer o isolamento elétrico, a estabilidade da rede e a proteção dos trabalhadores.
A equipe deve realizar o Laudo de Isoladores do Sistema de Alta Tensão – NBR 10621 periodicamente e sempre que haja alterações ou anomalias no sistema elétrico. A aplicação desse procedimento de forma estratégica reduz os riscos operacionais, prolonga a vida útil dos equipamentos e assegura a conformidade com as normas regulatórias, evitando falhas que possam comprometer a continuidade do fornecimento de energia e a segurança dos trabalhadores.
Periodicamente, conforme plano de manutenção preventiva
Após a instalação de novos equipamentos
Antes de grandes operações de manutenção
Em casos de falha, descarga elétrica ou suspeita de defeito nos isoladores.
Veja Também:
Laudo de Acessórios Poliméricos Redes Elétricas
Teste de Isolamento Elétrico de Cesto Acoplado
Laudo Isoladores Transmissão Elétrica
Substituir:
Complementos para Máquinas e Equipamentos quando for o caso:
Conscientização da Importância:
Manual de Instrução de Operação da Máquina ou Equipamento;
Plano de Inspeção e Manutenção da Máquina ou Equipamento seguindo a NR 12;
Relatório Técnico com ART da Máquina ou Equipamento conforme NR 12;
Teste de Carga (com ART) conforme NR 12;
END (Ensaios Não Destrutivos) conforme NR 12;
Ensaios Elétricos NR 10;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Checklist Diário;
Manutenções pontuais ou cíclicas .
Complementos da Atividade:
Conscientização da Importância:
APR (Análise Preliminar de Riscos);
PAE (Plano de Ação de Emergência;
PGR (Plano de Gerenciamento de Riscos);
Compreensão da necessidade da Equipe de Resgate;
A Importância do conhecimento da tarefa;
Prevenção de acidentes e noções de primeiros socorros;
Proteção contra incêndios;
Percepção dos riscos e fatores que afetam as percepções das pessoas;
Impacto e fatores comportamentais na segurança;
Fator medo;
Como descobrir o jeito mais rápido e fácil para desenvolver Habilidades;
Como controlar a mente enquanto trabalha;
Como administrar e gerenciar o tempo de trabalho;
Porque equilibrar a energia durante a atividade afim de obter produtividade;
Consequências da Habituação do Risco;
Causas de acidente de trabalho;
Noções sobre Árvore de Causas;
Noções sobre Árvore de Falhas;
Entendimentos sobre Ergonomia;
Análise de Posto de Trabalho;
Riscos Ergonômicos;
Padrão de Comunicação e Perigo (HCS (Hazard Communiccation Standard) – OSHA;
Exercícios Práticos;
Registro das Evidências;
Avaliação Teórica e Prática;
Certificado de Participação.
Atenção: O Curso ensina a Aplicar os conceitos normativos da norma, o que habilita a assinar Projetos, Laudos, Perícias etc. são as atribuições que o (a) Profissional Legalmente Habilitado possui junto aos seu Conselho de Classe a exemplo o CREA.
Este curso tem por objetivo o estudo de situações onde será necessário a aplicação de: Conceitos e Cálculos conforme Normas pertinentes e não substitui a análise e responsabilidade por parte de cada profissional credenciado junto ao CREA ou outros Conselhos de Classes nas mais variadas situações, onde se torna impreterivelmente necessário respeitar as condições de conservação dos equipamentos, aferição periódica dos instrumentos, tal como o respeito de capacidade primária pré-determinada pelos fabricantes de EPI’s, entre outros embasados nas Normas correspondentes.
CBO – (Código Brasileiro de Ocupação)
Atenção:
EAD (Ensino a Distância), Semipresencial O Certificado EAD também conhecido como Online, conforme LEI Nº 9.394, DE 20 DE DEZEMBRO DE 1996. pode ser utilizado para: Atividades Complementares; Avaliações de empresas; Concursos Públicos; Extensão universitária; Horas extracurriculares; Melhora nas chances de obter emprego; Processos de recrutamento; Promoções internas; Provas de Títulos; Seleções de doutorado; Seleções de Mestrado; Entras outras oportunidades. Curso 100% EAD (Ensino à Distância ) ou Semipresencial precisa de Projeto Pedagógico só tem validade para o Empregador, se seguir na íntegra a Portaria SEPRT n.º 915, de 30 de julho de 2019 – NR 01 – Disposições Gerais da Secretaria Especial de Previdência e Trabalho. Clique aqui
Entenda a relação entre Preço e Valor:
Executar uma tarefa tão estratégica como precificar um Serviço exige conhecimento sobre o mundo dos negócios.
Dois conceitos fundamentais para entender como precificar são as definições de Preço e Valor.
Valor é um conceito qualitativo, e está ligado ao potencial transformador daquele conteúdo.
Um curso tem mais valor quando ele agrega mais conhecimentos ao público-alvo.
Preço é uma consequência do valor.
Por ser um conceito essencialmente quantitativo, ele é responsável por “traduzir” o valor em um número.
Portanto, quanto maior é o valor agregado ao conteúdo, maior será o preço justo.
Laudo Isoladores Sistema Alta-tensão NBR 10621
Escopo dos Serviços:
EXECUÇÃO DE INSPEÇÃO TÉCNICA TESTE E ENSAIOS DE POLUIÇÃO ARTIFICIAL – ISOLADORES UTILIZADOS EM SISTEMAS DE ALTA-TENSÃO EM CORRENTE ALTERNADA NBR 10621
Objetivo
Executar ensaios de poluição artificial em isoladores utilizados em sistemas de alta tensão em corrente alternada, visando à verificação da suportabilidade elétrica sob condições simuladas de contaminação ambiental, conforme a norma NBR 10621.
Documentos de Referência
NBR 10621 – Poluição artificial – Isoladores para sistemas de corrente alternada de alta tensão.
NR 12 – Segurança no Trabalho em Máquinas e Equipamentos.
Manual do Fabricante – Operação e manutenção dos equipamentos utilizados.
Normas complementares – NBR 11809, IEC 60507, quando aplicáveis.
Termos e Definições
Conforme Seção 3 da NBR 10621.
Requisitos Gerais
Condições ambientais controladas;
Equipamentos calibrados e certificados;
Equipe técnica qualificada com registro em conselho de classe.
Preparação e Instalação
Configuração do arranjo de ensaio para isolador (vertical ou inclinado);
Montagem em bancada de testes conforme requisitos da tensão nominal;
Verificação da DEEU (distância de escoamento específica unificada);
Aterramento e proteção contra surtos;
Sistema de medição e injeção elétrica, conforme diagrama da NBR.
Ensaios de Contaminação Artificial
Método da Névoa Salina
Solução salina: concentração, densidade e temperatura monitoradas;
Sistema de nebulização: bicos pulverizadores, gerador de névoa, controle de umidificação e uniformidade da névoa;
Corrente de curto-circuito mínima (Icc) definida em função da DEEU;
Duração do ensaio e monitoramento em tempo real.
Método da Camada Sólida
Suspensão contaminante: composição com caulim e sal, conforme DDS e condutividade especificada;
Técnica de aplicação: secagem controlada, aplicação uniforme e controle de espessura da camada;
Umidificação antes, durante e após a energização;
Procedimentos A e B, conforme aplicabilidade técnica
Avaliação e Critérios de Aceitação
Determinação da tensão suportável máxima;
Determinação da tensão suportável com 50% de probabilidade de descarga;
Medição da condutividade da camada contaminante;
Avaliação visual e elétrica após o ensaio (flashover, degradação ou carbonização);
Verificação da uniformidade da névoa em estruturas complexas.
Registros e Evidências Técnicas
Caderno de campo;
Registro fotográfico com data/hora/GPS (se aplicável);
Gráficos de tensão, corrente e condutância;
Planilhas de medição (DDS, condutividade, Icc, etc.);
ART e/ou CRT emitidas pelo engenheiro responsável;
Relatório técnico completo com:
Introdução
Procedimentos
Resultados
Interpretação dos dados
Conclusão e recomendações técnicas
Proposta de melhorias corretivas (quando aplicável)
Verificações Adicionais (quando pertinentes)
Manual de instrução do equipamento ensaiado;
Plano de Inspeção e Manutenção (NR 12);
Relatório técnico com ART do equipamento;
APR (Análise Preliminar de Risco).
Disposições Finais
Emissão de certificados de calibração dos instrumentos utilizados;
Identificação nominal e registro dos responsáveis técnicos;
Encerramento com conclusão formal do PLH (Plano de Laudo Hidro/Elétrico, se pertinente).
NOTA:
É facultado à nossa Equipe Multidisciplinar a inserção de normas, leis, decretos ou parâmetros técnicos que julgarem aplicáveis, sendo relacionados ou não ao escopo de serviço negociado, ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as legislações, conforme estabelecido nas mesmas.
Laudo Isoladores Sistema Alta-tensão NBR 10621
Laudo Isoladores Sistema Alta-tensão NBR 10621
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
NR 10 – Segurança em Instalações e serviços em Eletricidade;
ABNT NBR 10621 – Isoladores utilizados em Sistemas de Alta-Tensão em Corrente Alternada – Ensaios de Poluição Artificial (40 págs);
ABNT NBR 16724 – Ensaio com poluição artificial em isoladores de vidro e de porcelana utilizados em sistema de alta-tensão em corrente contínua (45 Págs);
ABNT NBR 10719 – Informação e documentação – Relatório técnico e/ou científico – Apresentação;
ISO 45001 – Sistemas de gestão de saúde e segurança ocupacional – Requisitos com orientação para uso;
Target Normas;
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Isoladores Sistema Alta-tensão NBR 10621
Laudo Isoladores Sistema Alta-tensão NBR 10621
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Isoladores Sistema Alta-tensão NBR 10621
Laudo Isoladores Sistema Alta-tensão NBR 10621
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor).
Laudo Isoladores Sistema Alta-tensão NBR 10621
Saiba Mais: Laudo Isoladores Sistema Alta-tensão NBR 10621:
4.3.1 Configuração de ensaio
O isolador completo. com as ferragens integrantes que normalmente lhe são associadas, deve ser montado na câmara de ensaio. A posição vertical é sugerida, geralmente, para comparação entre diferentes tipos de isoladores.
Ensaios em outras posições (inclinada, horizontal), reproduzindo condições reais de serviço. podem ser executados mediante prévio acordo entre as partes interessadas. Quando existirem razões particulares para não ensaiar os isoladores na posição vertical (por exemplo. buchas de passagem e isolamento longitudinal de disjuntores). somente a posição de serviço deve ser considerada.
As distâncias mínimas de isolamento entre qualquer parte do isolador e qualquer objeto aterrado que não seja a estrutura que sustenta o isolador e as colunas de bicos pulverizadores, quando utilizados. não podem ser inferiores a 0.5 m por 100 kV da tensão de ensaio e. em qualquer caso, não podem ser inferiores a 1.5 m.
As configurações da estrutura suporte e das partes metálicas energizadas. pelo menos dentro de suas distâncias mínimas de isolamento, devem reproduzir aquelas previstas em serviço. Com relação à influência dos efeitos capacitivos sobro os resultados dos ensaios a experiência disponível permite as seguintes observações:
a) as ferragens (anéis corona. toroides etc.) não afetam significativamente os resultados, pelo menos para tensões de ensaio até 450 kV;
b) as capacitâncias internas elevadas podem ter algum efeito sobre o comportamento da superfície externa. particularmente em ensaios com os métodos da camada sólida com baixos valores da severidade da poluição.
4.3.2 Limpeza do isolador
O isolador deve ser cuidadosamente limpo, de forma que todos os vestígios de Impurezas e graxa sejam removidos Após a limpeza, as partes isolantes do isolador não podem ser tocadas manualmente,
A superfície do isolador é considerada suficientemente limpa e livre de graxa. se forem notadas grandes áreas contínuas isentas de gotas de água.
No caso do ensaio com o método da camada sólida, antes da primeira contaminação, esfregar a superfície do isolador com urna suspensão de água e material inerte, tipo caulim. Após isto, o isolador deve ser completamente enxaguado com água da torneira. Um detergente pode ser acrescentado à pasta.
Antes de cada ensaio da poluição subsequente, o isolador deve ser, novamente. lavado completamente apenas com água potável, para remover todos os vestígios de poluição. Esfregar a superfície do isolador pode ser necessário. caso contrário, ou os níveis do DDS ou os resultados do ensaio se tornarão inconsistentes.
F: ABNT NBR 10621
01 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
02 – URL FOTO: Licensor’s author: onlyyouqj – Freepik.com
03 – URL FOTO: Licensor’s author: EyeEm – Freepik.com
04 – URL FOTO: Licensor’s author: evening_tao – Freepik.com
05 – URL FOTO: Licensor’s author: ededchechine – Freepik.com
Laudo Isoladores Sistema Alta-tensão NBR 10621: Consulte-nos.
