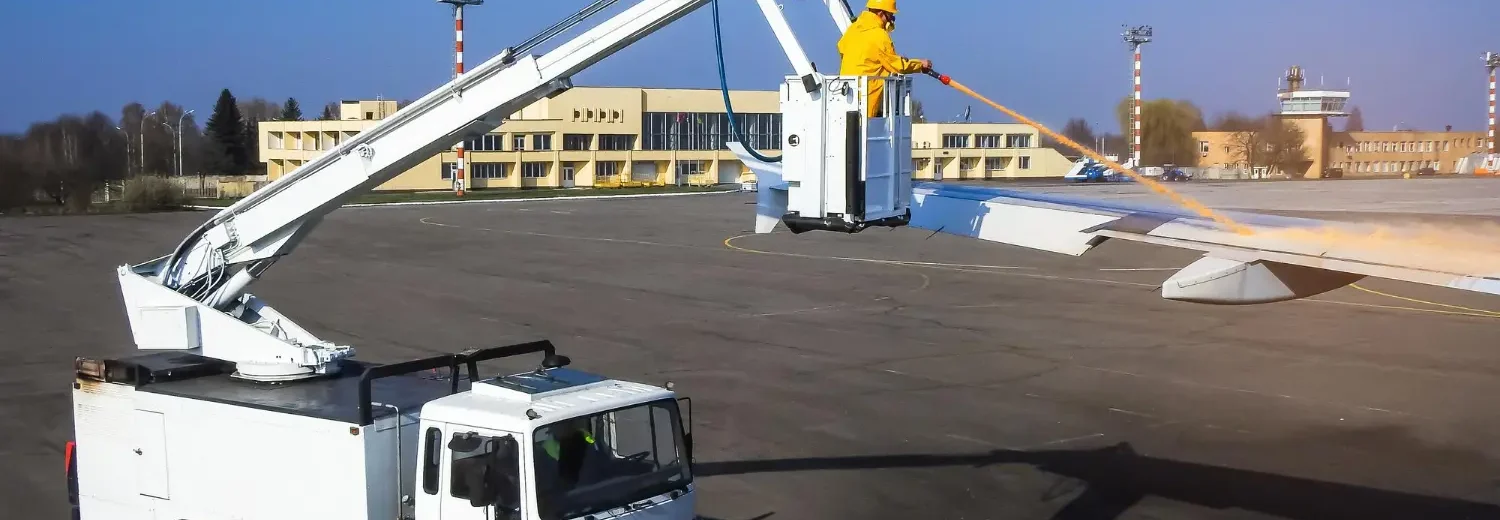

Laudo Guindaste Articulado Hidráulico
O objetivo do Laudo Guindaste Articulado Hidráulico é verificar e atestar, conforme critérios normativos e engenharia aplicada, a segurança estrutural, funcional e operacional do equipamento, com ou sem cesto acoplado. O documento é elaborado por engenheiro legalmente habilitado e acompanhado da ART (Anotação de Responsabilidade Técnica), garantindo respaldo legal e rastreabilidade técnica. A inspeção contempla sistemas hidráulicos, comandos, estabilizadores, estrutura de lança, dispositivos de segurança, identificação e sinalização, bem como a adequação aos requisitos da NR 11, NR 12, NBR 14768, EN 12999, entre outras.
Além de cumprir exigências legais, o laudo previne falhas operacionais, reduz riscos de acidentes e protege juridicamente a operação, sendo assim, indispensável em processos de auditoria, contratação, renovação de seguros ou uso contínuo do guindaste. Dessa forma, ele transforma dados técnicos em segurança documentada, atuando como instrumento estratégico de gestão, conformidade e preservação de vidas.

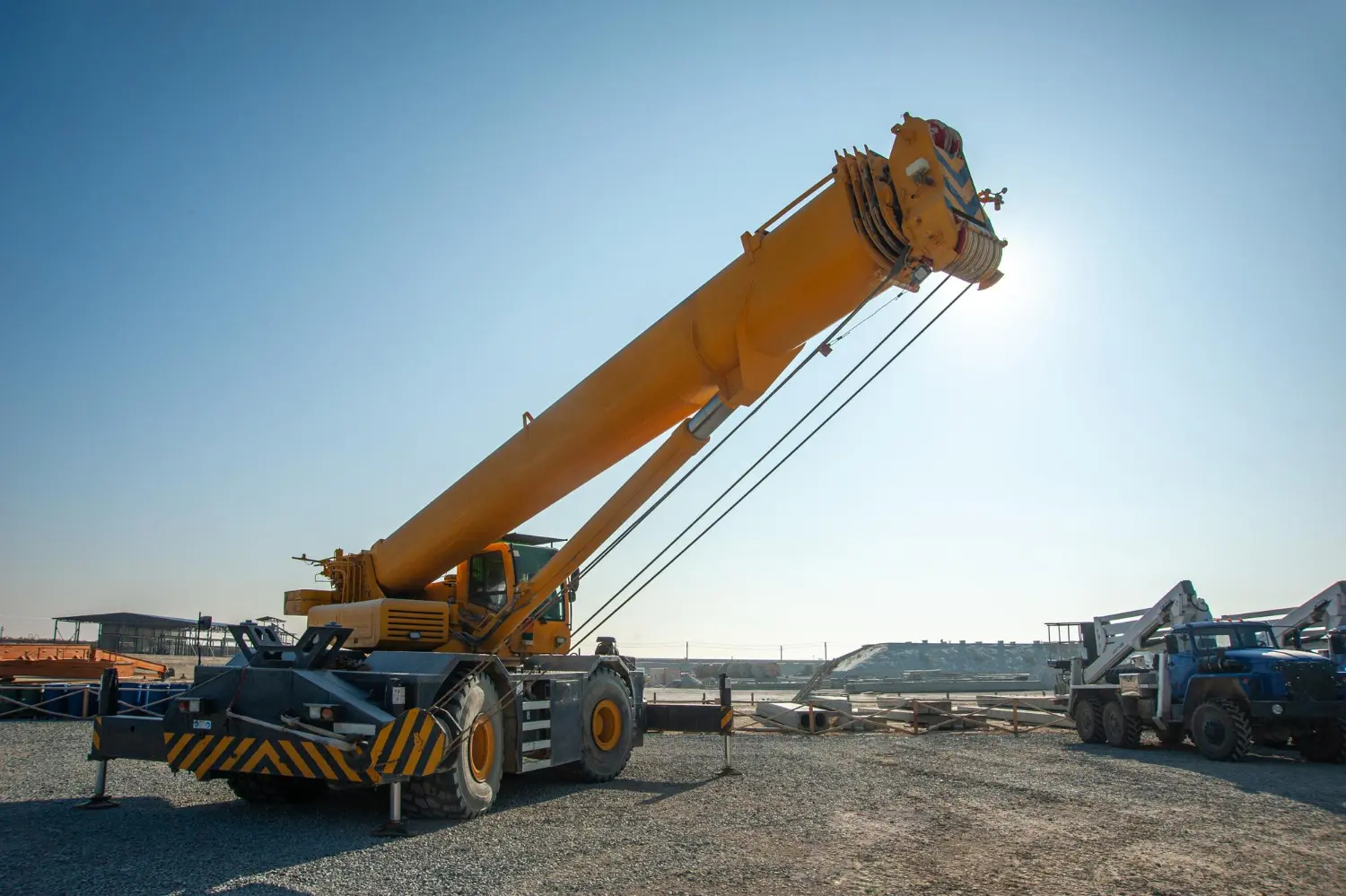

Inspeção técnica de guindaste com lança telescópica em posição elevada. A avaliação estrutural e de estabilidade considera os esforços combinados, sistema hidráulico, atuação dos cilindros e resposta operacional durante manobras com carga.
O que é o Laudo de Guindaste Articulado Hidráulico?
O Laudo de Guindaste Articulado Hidráulico é um documento técnico elaborado por profissional legalmente habilitado que tem como objetivo avaliar as condições estruturais, mecânicas, hidráulicas e operacionais do equipamento. Por meio de inspeções detalhadas, o laudo verifica se o guindaste apresenta condições seguras para realizar operações de içamento, movimentação e transporte de cargas, identificando possíveis desgastes, deformações, trincas, corrosão, vazamentos, falhas em componentes e outras irregularidades que possam comprometer sua segurança e desempenho.
Além disso, o documento registra as condições encontradas durante a inspeção, apresenta conclusões técnicas e, quando necessário, recomenda ações corretivas para adequação do equipamento. Em muitos casos, o laudo é acompanhado da Anotação de Responsabilidade Técnica (ART), conferindo validade técnica e respaldo legal ao serviço executado. Dessa forma, o documento torna-se uma importante ferramenta para comprovar a conformidade do equipamento perante fiscalizações, auditorias, seguradoras, clientes e órgãos reguladores.
O Guindaste Articulado Hidráulico, também conhecido em muitas regiões como guindauto ou munck, é amplamente utilizado em atividades de construção civil, montagem industrial, manutenção de equipamentos, transporte de materiais, movimentação de estruturas metálicas, instalação de postes, carga e descarga de máquinas pesadas e diversas operações logísticas. Devido às elevadas cargas movimentadas e aos riscos envolvidos nessas operações, a inspeção técnica periódica é fundamental para garantir a integridade do equipamento e a segurança dos trabalhadores envolvidos.
Quem é obrigado a possuir o Laudo de Guindaste Articulado Hidráulico?
Toda empresa que utiliza Guindaste Articulado Hidráulico em atividades de movimentação, içamento, carga, descarga ou transporte de materiais deve garantir que o equipamento opere em condições seguras e adequadas. Nesse contexto, o Laudo de Guindaste Articulado Hidráulico torna-se um documento fundamental para comprovar a integridade estrutural, mecânica e operacional do equipamento, demonstrando que ele foi submetido a uma avaliação técnica realizada por profissional habilitado.
A exigência do laudo é especialmente importante para empresas da construção civil, indústrias, prestadoras de serviços, transportadoras, montadoras, locadoras de equipamentos, empresas de energia elétrica, saneamento, telecomunicações, mineração, logística e demais organizações que utilizam guindastes articulados em suas operações. Além disso, contratantes, seguradoras, auditorias e fiscalizações frequentemente solicitam a apresentação do documento como forma de comprovar que o equipamento está apto para operar com segurança.
Também devem manter o laudo atualizado as empresas que possuem caminhões equipados com guindaste articulado hidráulico, popularmente conhecidos como caminhões munck ou guindautos. Esses equipamentos são amplamente utilizados para movimentação de máquinas, estruturas metálicas, transformadores, contêineres, postes, equipamentos industriais e diversos tipos de cargas pesadas. Como as operações envolvem riscos significativos, a comprovação das condições técnicas do equipamento é essencial para reduzir a probabilidade de acidentes e falhas operacionais.
Além disso, empresas que participam de licitações, contratos corporativos, obras de grande porte ou atividades em áreas industriais frequentemente precisam apresentar o laudo como requisito contratual. Em muitos casos, a ausência da documentação pode impedir o acesso a determinadas obras, comprometer contratos ou gerar questionamentos durante auditorias de Segurança e Saúde no Trabalho.

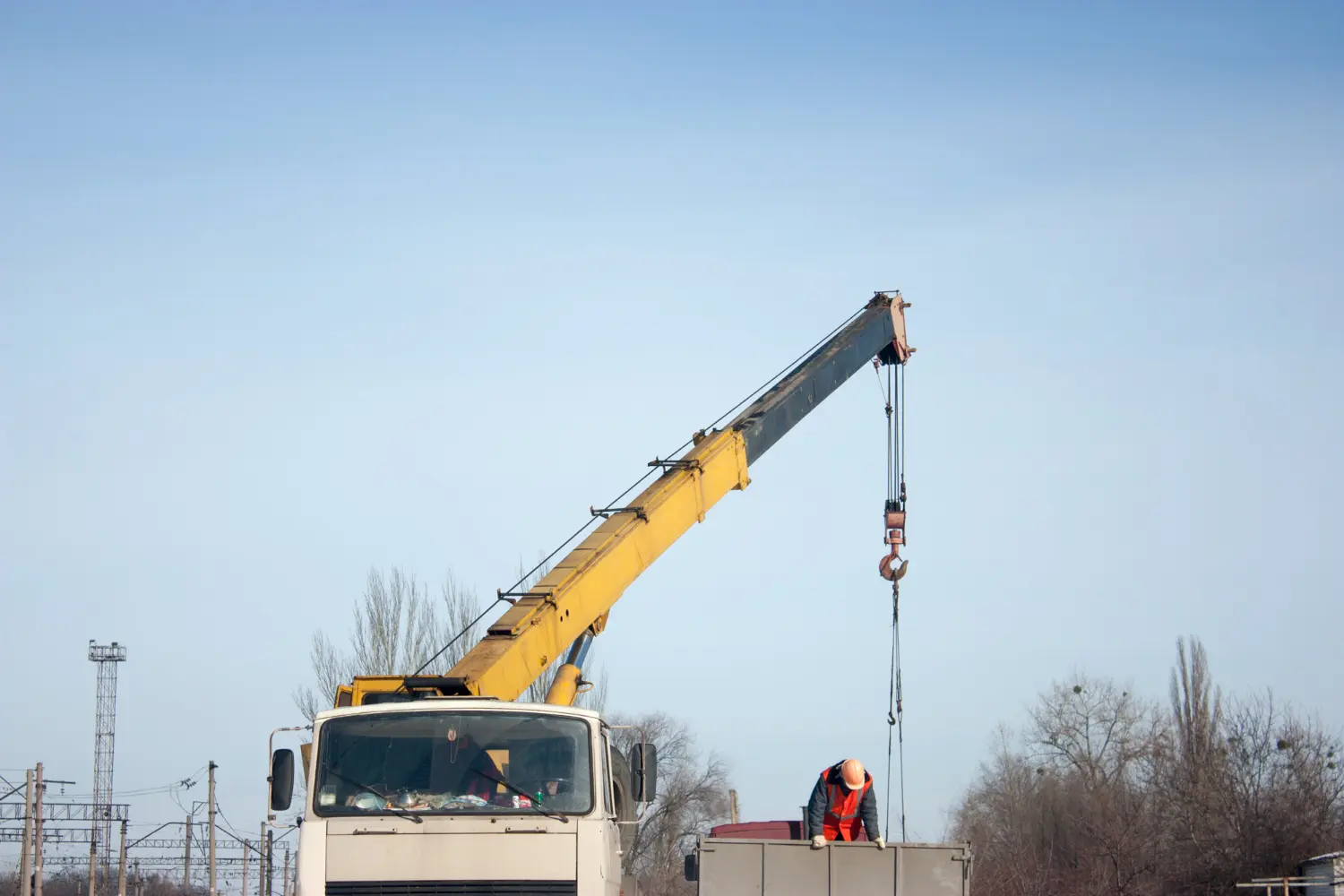

Guindaste em uso prático durante operação de içamento. O laudo técnico avalia não apenas o estado mecânico e hidráulico do equipamento, mas também o comportamento em campo, incluindo movimentações dinâmicas, ancoragem e atuação do operador.
Diferença entre o laudo de guindaste articulado e o de guindaste fixo ou telescópico
Embora ambos os equipamentos realizem atividades de içamento, o laudo técnico para guindastes articulados exige critérios distintos em relação aos guindastes fixos ou telescópicos. As diferenças envolvem características estruturais, operacionais e funcionais que impactam diretamente na forma como o engenheiro conduz a inspeção.
| Aspecto | Guindaste Articulado Hidráulico | Guindaste Fixo / Telescópico |
|---|---|---|
| Tipo de lança | Segmentada / articulada | Telescópica |
| Base de montagem | Veículo, trator, picape ou chassi | Base fixa ou torre |
| Elementos móveis | Giro + extensão + articulação simultânea | Telescopagem + giro |
| Tipicidade de falha | Sobrecarga no ponto de articulação | Instabilidade na lança estendida |
Portanto, cada tipo de guindaste exige um olhar técnico específico, ajustado à sua configuração mecânica e aplicação prática. Ignorar essas diferenças pode comprometer a eficácia do laudo e a segurança da operação.
O que é avaliado durante a inspeção do Guindaste Articulado Hidráulico?
A inspeção do Guindaste Articulado Hidráulico tem como objetivo verificar se o equipamento possui condições adequadas de segurança, desempenho e confiabilidade para realizar operações de movimentação e içamento de cargas. Durante a avaliação técnica, um profissional habilitado analisa diversos componentes estruturais, mecânicos, hidráulicos e operacionais que influenciam diretamente o funcionamento do equipamento. Essa inspeção permite identificar desgastes, deformações, falhas, danos e não conformidades que possam comprometer a integridade do guindaste ou colocar em risco os trabalhadores envolvidos nas operações.
Inicialmente, a inspeção concentra-se na estrutura principal do equipamento. São avaliadas a lança articulada, extensões telescópicas, chassis, bases de fixação, pontos de ancoragem, soldas estruturais, parafusos, pinos e demais elementos responsáveis por suportar os esforços gerados durante a movimentação das cargas. O objetivo é identificar trincas, corrosão, deformações permanentes, desgastes excessivos ou qualquer indício de comprometimento estrutural.
Em seguida, são analisados os componentes hidráulicos responsáveis pela movimentação do guindaste. A avaliação inclui cilindros hidráulicos, mangueiras, conexões, válvulas, bombas, reservatórios e demais dispositivos que compõem o circuito hidráulico. Durante essa etapa, o inspetor verifica a existência de vazamentos, danos mecânicos, ressecamentos, deformações, perda de pressão ou falhas que possam comprometer a operação segura do equipamento.
Os sistemas de estabilização também recebem atenção especial durante a inspeção. Os estabilizadores são fundamentais para garantir o equilíbrio do equipamento durante o içamento das cargas. Por esse motivo, são avaliadas as condições estruturais dos braços estabilizadores, sapatas, cilindros de acionamento, travamentos mecânicos e demais componentes responsáveis pela sustentação do conjunto durante as operações.
Além disso, a inspeção contempla os dispositivos de içamento e movimentação de carga. São verificados ganchos, moitões, polias, correntes, cabos de aço, olhais, sistemas de fixação e acessórios utilizados nas operações. O profissional avalia desgastes, deformações, corrosão, fissuras e demais irregularidades que possam reduzir a capacidade de carga ou aumentar o risco de falhas durante o uso.

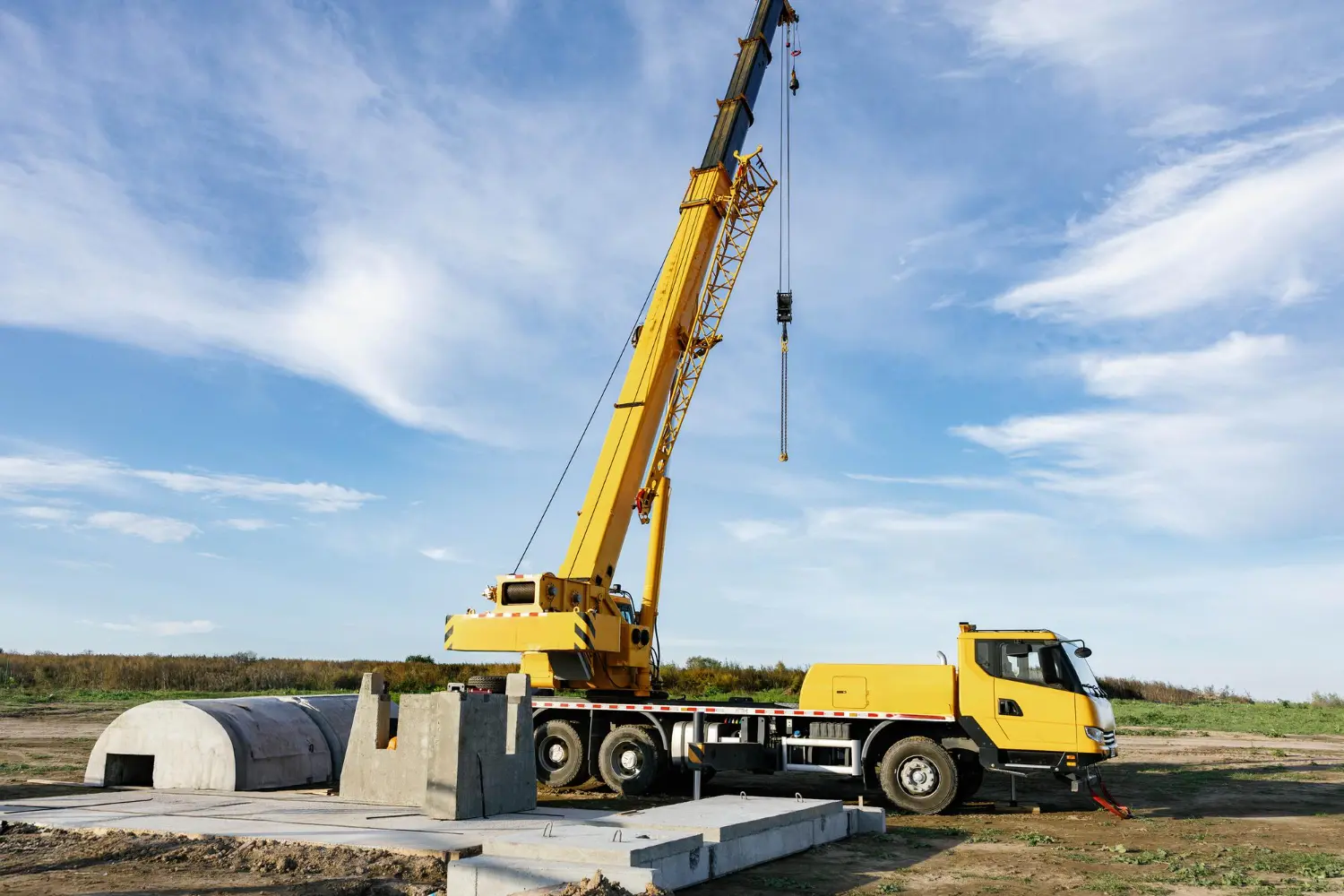

Guindaste telescópico em operação de içamento, a qual exige laudo técnico com verificação de estabilidade, curva de carga e sistema de limitadores.
Quais riscos um Guindaste Articulado Hidráulico sem inspeção pode oferecer?
A utilização de um Guindaste Articulado Hidráulico sem inspeção técnica representa um dos principais fatores de risco em operações de movimentação e içamento de cargas. Com o passar do tempo, componentes estruturais, mecânicos e hidráulicos sofrem desgaste natural devido ao uso contínuo, às condições ambientais e às cargas aplicadas durante as operações. Quando essas condições não são avaliadas periodicamente, pequenas falhas podem evoluir para problemas graves, comprometendo a segurança do equipamento e dos trabalhadores.
Entre os riscos mais preocupantes está a ocorrência de falhas estruturais na lança, nos pontos de articulação, nas soldas e nos elementos de fixação. Trincas, deformações, corrosão e desgastes excessivos podem reduzir significativamente a resistência da estrutura, aumentando o risco de rompimentos durante a movimentação de cargas. Dependendo da carga içada e das condições operacionais, uma falha estrutural pode resultar em acidentes de grandes proporções, causando danos materiais e colocando vidas em perigo.
Outro risco relevante envolve os sistemas hidráulicos do equipamento. Mangueiras deterioradas, conexões danificadas, vazamentos, cilindros desgastados e falhas em válvulas podem provocar perda de pressão e movimentos inesperados da carga. Essas situações podem resultar em descidas bruscas, perda de controle operacional ou interrupções repentinas durante o içamento, elevando consideravelmente o potencial de acidentes.
A ausência de inspeção também aumenta o risco de tombamento do equipamento. Estabilizadores danificados, componentes deformados ou sistemas de travamento com falhas podem comprometer a estabilidade do conjunto durante a operação. Quando isso ocorre, o guindaste pode perder o equilíbrio, especialmente durante o manuseio de cargas pesadas ou em condições inadequadas de solo, gerando consequências extremamente graves para operadores, trabalhadores próximos e estruturas ao redor.
Veja também: Laudo caminhão Munque

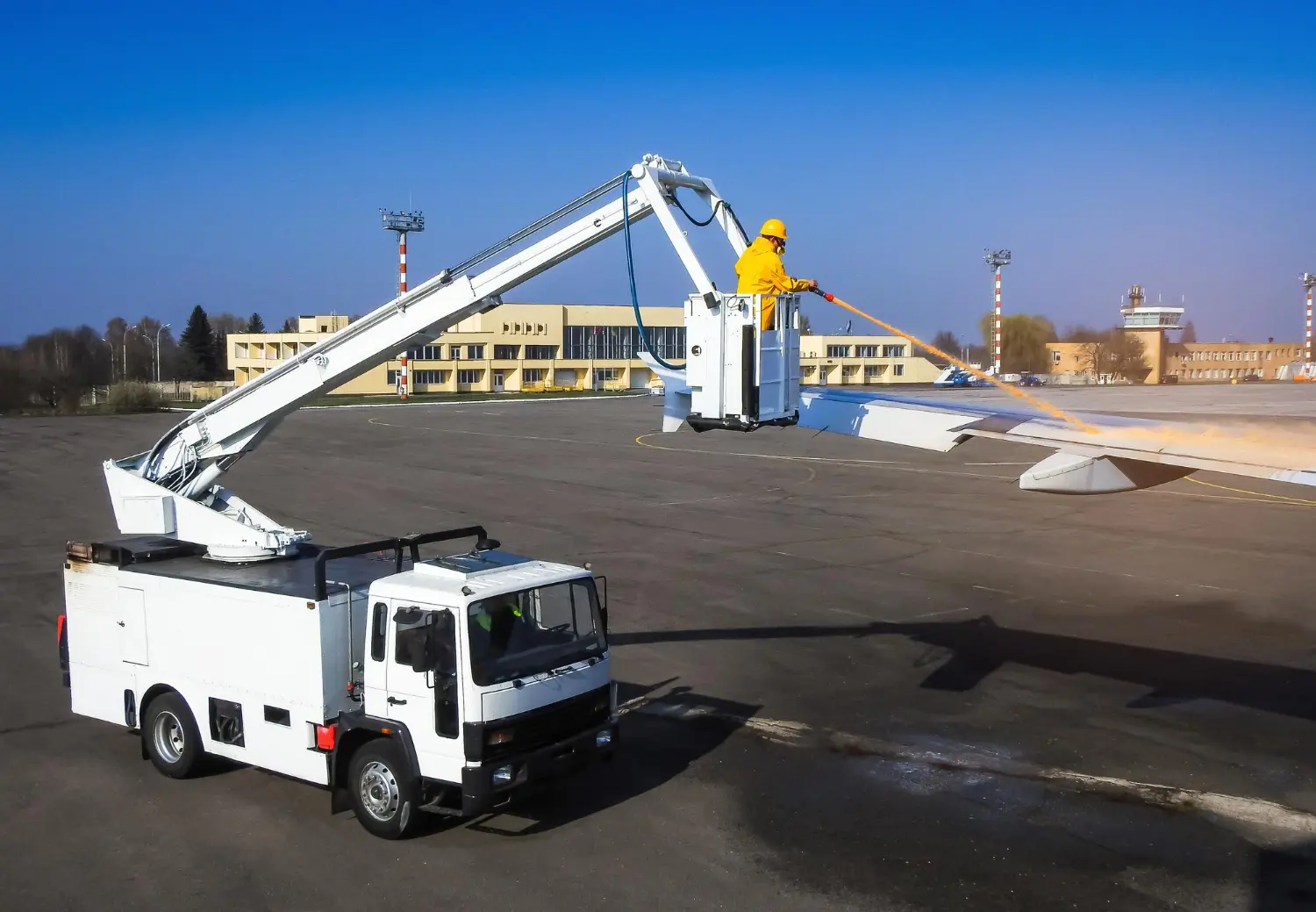

Laudo Guindaste Articulado Hidráulico
EXECUÇÃO DE INSPEÇÃO TÉCNICA, TESTES, ENSAIOS DE GUINDASTE ARTICULADO HIDRÁULICO COM OU SEM CESTO ACOPLADO, ELABORAÇÃO DO RELATÓRIO TÉCNICO COM EMISSÃO DA ART
OBJETIVO
Executar inspeção técnica completa e qualificada em guindastes articulados hidráulicos, com ou sem cesto acoplado, visando avaliar sua conformidade estrutural, operacional, hidráulica e de segurança, conforme requisitos técnicos, normativos e de segurança do trabalho. A prestação do serviço contempla a emissão de Relatório Técnico conclusivo e ART (Anotação de Responsabilidade Técnica).
ESCOPO TÉCNICO ESTRUTURADO
AVALIAÇÃO ESTRUTURAL E OPERACIONAL
Verificação do cálculo estrutural e das tensões admissíveis;
Avaliação da resistência de componentes principais (lanças, braços, articulações, base);
Análise da montagem: sobre chassi, sobre trator, traseira da cabine ou base fixa;
Avaliação de deformações, flambagem, método ômega e teoria da segunda ordem;
Inspeção das soldas, parafusos, prisioneiros e distribuição de carga.
INSPEÇÃO DO SISTEMA HIDRÁULICO
Análise do sistema hidráulico completo: bombas, mangueiras, válvulas, conexões, cilindros;
Verificação de pressões máximas, válvulas de alívio e risco de ruptura;
Avaliação da capacidade volumétrica da bomba e da tomada de força (PTO);
Avaliação da taxa de abaixamento da lança e do giro hidráulico.
SISTEMAS DE CONTROLE E COMANDO
Verificação dos controles: alavancas, joysticks, pedais e comandos remotos;
Avaliação de leiaute de controle (horizontal e vertical), ergonomia e simbologia;
Inspeção de estações de comando elevadas, degraus, corrimãos e escadas;
Avaliação de sistemas de parada de emergência e sistemas redundantes de segurança.
SEGURANÇA OPERACIONAL
Análise de sistemas de estabilização, limitadores de carga, alarmes e sensores;
Inspeção de dispositivos de segurança: descida de emergência, limitadores de desempenho;
Verificação de áreas proibidas, símbolos e alertas visuais;
Avaliação de manual de operação, placas de identificação e instruções ao operador.
ENSAIOS FUNCIONAIS E DINÂMICOS
Realização de ensaio funcional completo;
Ensaio estático e dinâmico para verificação de estabilidade;
Simulação de movimentos críticos e sobrecarga operacional;
Inspeção de combinações de carga e validação da curva de capacidade nominal.
CONFORMIDADE NORMATIVA E DOCUMENTAL
Classificação da inspeção (inicial, periódica, eventual, extraordinária);
Verificação de manuais, boletins de segurança, adesivos e registros históricos;
Avaliação de responsabilidades legais de proprietários e operadores.
COMPLEMENTOS DO SERVIÇO
RETROFIT E MANUTENÇÕES
Sinalização de necessidade de retrofit (modernização de controles, hidráulica, estrutura);
Recomendação de manutenções pontuais, cíclicas ou corretivas;
Tagueamento (etiquetagem) técnica de conformidade.
AVALIAÇÕES ESPECIAIS
Análise de casos de entalhe em estruturas metálicas;
Avaliação de fadiga, estabilidade elástica e esforços combinados;
Verificação do guindaste com cesto: segurança, estrutura, pontos de ancoragem, isolação e travamentos.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADOS:
A inspeção técnica de guindaste articulado hidráulico não deve se limitar à avaliação visual ou qualitativa. Testes, ensaios e avaliações quantitativas reforçam a confiabilidade do diagnóstico, permitem mensurar riscos operacionais e embasam tecnicamente o laudo com ART.
ENSAIOS E TESTES APLICÁVEIS:
Ensaio Funcional (obrigatório)
Objetivo: verificar a operação real do guindaste em ciclos de trabalho (elevação, rotação, extensão e retração das lanças).
Medições: tempo de resposta, fluidez dos movimentos, atuação dos limitadores e alarmes.
Aplicação: sempre que o equipamento estiver operacional.
Ensaio Estático
Objetivo: verificar a estabilidade do guindaste sob carga parada.
Medições: deformação da lança, flechas estruturais, deslocamento da base.
Norma base: ISO 9927-1, NBR 8400.
Aplicação: antes da liberação para operação com cargas críticas.
Ensaio Dinâmico
Objetivo: simular condições de trabalho com movimentação de carga.
Medições: oscilação, sobrecarga, tempo de frenagem, comportamento sob variação de centro de massa.
Aplicação: após retrofit, modificações estruturais ou quando há indícios de instabilidade.
Ensaio de Estanqueidade Hidráulica
Objetivo: verificar vedação dos circuitos hidráulicos.
Medições: queda de pressão, presença de vazamentos, resposta das válvulas.
Aplicação: obrigatório após troca de componentes hidráulicos.
Ensaio de Emissão Acústica (condicional)
Objetivo: detectar microtrincas ou início de fadiga estrutural.
Norma: ABNT NBR 16601.
Aplicação: em equipamentos com uso severo, idade avançada ou após colisões.
Avaliação Quantitativa de Capacidade Nominal
Objetivo: confrontar a capacidade teórica (curva de carga) com a real sob ensaio.
Medições: carga, alcance, ângulo de lança, momento nominal.
Aplicação: validação pós-modificação ou uso com cesto acoplado.
Medição Dimensional de Estrutura (com paquímetro, régua e laser)
Objetivo: verificar empenamento, flecha excessiva ou deslocamento fora do plano admissível.
Aplicação: sempre que houver suspeita de deformação estrutural.
POR QUE APLICAR AVALIAÇÕES QUANTITATIVAS?
Porque elas:
Eliminam achismos técnicos e subjetividade na conclusão do laudo;
Dão suporte matemático à decisão de liberar, restringir ou interditar o equipamento;
Oferecem respaldo legal sólido, especialmente em casos de litígio, sinistros ou auditorias;
Permitem rastreabilidade completa de desempenho e manutenção preventiva.
ENTREGA FINAL
Relatório Técnico Conclusivo com fotografias, lista de não conformidades, recomendações e parecer técnico;
ART (Anotação de Responsabilidade Técnica) registrada por engenheiro legalmente habilitado;
Checklists de verificação e ensaios executados;
Registro fotográfico e assinatura digital com certificação técnica.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
