Nome Técnico: EXECUÇÃO DE INSPEÇÃO TÉCNICA EM ENSAIOS GUARDA-CORPOS, ELABORAÇÃO DE RELATÓRIO TÉCNICO COM EMISSÃO DA ART
Referência: 217299
Ministramos Cursos e Treinamentos; Realizamos Traduções e Versões em Idioma Técnico: Português, Inglês, Espanhol, Francês, Italiano, Mandarim, Alemão, Russo, Sueco, Holandês, Hindi, Japonês e outros consultar
Laudo Guarda-Corpos consistem em testes estruturais e funcionais que avaliam a conformidade e a segurança dos guarda-corpos, conforme as exigências das normas ABNT NBR 15575-2 e ABNT NBR 14718. Esses ensaios são essenciais, pois verificam a resistência mecânica, a deformabilidade e a segurança do sistema de proteção contra quedas. Dessa forma, garantem que o componente proteja os usuários, sem comprometer a integridade da edificação.
Por que devem ser realizados Laudo Guarda-Corpos?
Realizar o Laudo Guarda-Corpos é fundamental para garantir a conformidade normativa e, ao mesmo tempo, assegurar que o sistema estrutural seja seguro e eficiente. De acordo com as normas, os guarda-corpos devem ser capazes de suportar cargas estáticas e dinâmicas sem apresentar deformações excessivas ou falhas estruturais. Além disso, o teste também verifica a resistência ao impacto de corpo mole e a capacidade de absorver forças aplicadas. Dessa maneira, os ensaios ajudam a prevenir acidentes que possam causar quedas ou lesões aos usuários.
A função específica dos guarda-corpos no contexto da segurança estrutural é garantir que esses elementos atendam a parâmetros rigorosos de resistência mecânica e deformabilidade. Nesse sentido, a norma estabelece testes para verificar:
Deformação sob carga: Esse ensaio verifica se os guarda-corpos não se deformam excessivamente quando submetidos a cargas horizontais ou verticais, o que poderia comprometer sua funcionalidade e segurança.
Resistência ao impacto: O teste avalia como os guarda-corpos respondem a impactos acidentais, como o esbarrar de um corpo humano, garantindo que o sistema não ceda facilmente e ofereça proteção suficiente.
Capacidade de absorção de forças: Esse ensaio assegura que os guarda-corpos possam suportar tanto cargas dinâmicas quanto estáticas sem falhar ou comprometer a segurança do usuário.
Esses requisitos são fundamentais para garantir que, ao longo do tempo, o guarda-corpo proporcione proteção contínua e segurança aos moradores, prevenindo acidentes e quedas. Além disso, a norma também assegura que os materiais e técnicas utilizados sejam duráveis, evitando que o sistema de proteção se deteriore rapidamente com o uso diário.
Quais são os tipos de Laudo Guarda-Corpos?
Esse ensaio é essencial para garantir a proteção contínua e a segurança dos guarda-corpos ao longo do tempo.
Ensaio de carga vertical: Aplica carga vertical para testar a resistência estrutural dos guarda-corpos sob o peso de uma pessoa.
Isso garante que o componente suporte pressões verticais de maneira segura, sem falhas ou movimentos excessivos.
Ensaio de impacto de corpo mole: Simula o impacto de um corpo humano em movimento, verificando como o guarda-corpo reage à energia do impacto. O teste avalia a absorção de energia e a resiliência do material, sem que ele sofra danos ou ofereça risco à integridade do usuário.
Quando realizar os Laudo Guarda-Corpos?
Durante a fase de construção, como parte do controle de qualidade da edificação e antes da entrega ao cliente final, a equipe testa ativamente os componentes que ela incorporará à estrutura. Além disso, em manutenções e reformas de sistemas existentes, a equipe deve verificar a integridade estrutural e, igualmente, avaliar os novos componentes. Especialmente em casos de modificação ou substituição dos guarda-corpos, é fundamental garantir que eles atendam aos requisitos de segurança.
Onde são realizados os ensaios?
Laboratórios especializados, que possuam infraestrutura adequada para ensaios de comportamento estrutural de componentes de edificações, podem realizar os testes e emitir o Laudo Guarda-Corpos. Além disso, esses ensaios também podem ocorrer no próprio canteiro de obras, desde que o ambiente simule adequadamente as condições reais de uso do guarda-corpo. Nesse processo, profissionais qualificados devem acompanhar a realização dos ensaios, assegurando que os resultados atendam às condições estabelecidas pela norma.
Como são realizados os ensaios em guarda-corpos?
Ensaio de deformação sob carga horizontal: Neste teste, aplica-se uma carga horizontal, tanto no sentido de compressão (de dentro para fora) quanto no sentido de tensão (de fora para dentro),
Ensaio de carga vertical: Consiste na aplicação de cargas verticais de forma gradual para simular o peso de uma pessoa que se apoia no guarda-corpo. Este ensaio verifica a resistência à compressão do componente e sua capacidade de suportar forças sem apresentar ruptura ou deslocamento excessivo.
Ensaio de impacto de corpo mole: Este ensaio simula o impacto de um corpo humano esbarrando no guarda-corpo, utilizando um dispositivo que simula a energia cinética e a dureza de um corpo humano. O objetivo é verificar a resistência do guarda-corpo a impactos acidentais e sua capacidade de absorver energia sem comprometer a segurança do usuário ou a integridade da estrutura.
Para que servem esses ensaios?
Esses ensaios garantem que os guarda-corpos sejam eficientes em termos de proteção física e segurança estrutural. Eles asseguram que o componente resista a tensões externas sem comprometer a estabilidade da edificação. Além disso, a realização desses ensaios minimiza o risco de quedas e acidentes em ambientes habitacionais.
A Elaboração do Relatório Técnico, obrigatoriamente, é o primeiro procedimento a ser realizado, porque determinará, juntamente com o Plano de Manutenção e Inspeção, os procedimentos de manutenção preventiva, preditiva, corretiva e detectiva, que deverão ser executados conforme determinam as normas técnicas e legislações pertinentes.
Laudo Guarda-Corpos:
Escopo Normativo do Serviço:
Inspeções e verificações quando pertinentes a ser avaliadas na Inspeção pela nossa Equipe multidisciplinar:
ESCOPO TÉCNICO PARA GUARDA-CORPOS
OBJETIVO
Avaliar as condições técnicas, estruturais e de segurança dos guarda-corpos existentes, garantindo conformidade com normas vigentes, requisitos de desempenho e segurança, e apresentar diagnóstico técnico detalhado em relatório.
ESCOPO DOS SERVIÇOS
Inspeção Técnica
Realização de vistoria detalhada nos guarda-corpos, abrangendo:
Dimensões e alturas em relação às normas aplicáveis (ex.: ABNT NBR 14718 e legislações locais).
Verificação de materiais, acabamentos, fixações e ancoragens.
Avaliação de corrosão, trincas, deformações ou outros sinais de comprometimento estrutural.
Testes de resistência mecânica (se aplicável e solicitado).
Elaboração de Relatório Técnico
Relatório técnico detalhado contendo:
Fotografias de referência dos guarda-corpos inspecionados.
Descrição das condições atuais, não conformidades e pontos de atenção.
Recomendações técnicas para adequação, caso necessário.
Conclusão com diagnóstico final.
Emissão da ART (Anotação de Responsabilidade Técnica)
Emissão da ART de inspeção técnica em conformidade com os regulamentos do CREA/CAU.
METODOLOGIA
Levantamento inicial
Reunião com o cliente para alinhamento de demandas específicas.
Visita ao local para levantamento das condições iniciais.
Inspeção técnica
Análise presencial das condições dos guarda-corpos.
Aplicação de checklist baseado em normas.
Documentação fotográfica e registro de dados técnicos.
Elaboração do relatório técnico
Compilação de informações e organização dos resultados da vistoria.
Geração de recomendações e observações com base em normas e boas práticas.
Emissão da ART
Registro no sistema do CREA/CAU com descrição completa dos serviços realizados.
CONSIDERAÇÕES GERAIS
A inspeção será realizada por profissional habilitado, com registro ativo no CREA/CAU.
O cliente deverá disponibilizar acesso aos locais dos guarda-corpos.
Eventuais adequações ou intervenções posteriores não estão inclusas neste escopo.
PRODUTOS ENTREGÁVEIS
Relatório técnico detalhado.
ART referente à inspeção técnica.
TESTES, ENSAIOS E AVALIAÇÃO QUANTITATIVA QUANDO PERTINENTES E CONTRATADO:
Os testes, ensaios e avaliações quantitativas são pertinentes, dependendo dos objetivos e do escopo detalhado da inspeção. Eles são essenciais para verificar aspectos normativos e garantir a segurança dos guarda-corpos. Abaixo, detalho algumas possibilidades:
Teste de resistência à carga horizontal
Objetivo: Avaliar se o guarda-corpo suporta as cargas horizontais especificadas pela norma (ex.: ABNT NBR 14718).
Procedimento:
Aplicação de força controlada na região superior do guarda-corpo.
Medição de deformações ou falhas estruturais.
Equipamentos: dinamômetro ou dispositivo de aplicação de carga com célula de força.
Teste de resistência à carga vertical
Objetivo: Verificar se o guarda-corpo suporta cargas verticais que podem ser aplicadas, como pressão ou apoio de pessoas.
Procedimento:
Carga aplicada verticalmente no corrimão ou pontos de apoio.
Medição de deslocamentos ou danos.
Ensaios de ancoragem e fixação
Objetivo: Testar a capacidade de fixação das bases do guarda-corpo.
Procedimento:
Aplicação de força diretamente sobre os pontos de fixação.
Inspeção para detectar sinais de frouxidão, rachaduras ou instabilidade.
Avaliação quantitativa de corrosão
Objetivo: Determinar o grau de corrosão em guarda-corpos metálicos.
Procedimento:
Inspeção visual combinada com métodos não destrutivos (ex.: ultrassom para espessura).
Medição do percentual de perda de material devido à corrosão.
Ensaio de impacto (se aplicável)
Objetivo: Verificar a resistência do guarda-corpo contra choques acidentais.
Procedimento:
Simulação de impacto com pesos ou dispositivos de impacto pendular.
Verificação de danos ou falhas estruturais.
AVALIAÇÃO QUANTITATIVA
Deformações e deslocamentos
Medição de deslocamentos máximos permitidos durante os testes de carga.
Altura e distâncias
Verificação das dimensões (altura do guarda-corpo, espaçamento entre barras, etc.) em relação aos valores exigidos por norma.
Força aplicada nos ensaios
Registro das forças aplicadas em cada teste (ex.: resistência mínima de 0,8 kN/m para cargas horizontais, conforme ABNT NBR 14718).
Espessura de materiais
Medição da espessura de componentes metálicos, especialmente em locais suscetíveis à corrosão.
IMPORTÂNCIA
Segurança: Garante que os guarda-corpos resistam às cargas previstas, evitando riscos de queda ou acidentes.
Conformidade: Certifica que os guarda-corpos atendem às normas aplicáveis.
Manutenção: Indica necessidades de reparos ou substituição de componentes.
Disposições Finais:
Registro fotográfico;
Registro das Evidências;
Conclusão do PLH;
Proposta de melhorias corretivas;
Emissão da A.R.T. (Anotação de Responsabilidade Técnica) e/ou C.R.T. (Certificação de Responsabilidade Técnica).
Outros elementos quando contratado e pertinentes:
Referências Normativas;
Termos e Definições;
Estrutura;
Parte externa;
Parte interna;
Elementos pré-textuais;
Elementos textuais;
Regras gerais de apresentação;
Paginação;
Títulos;
Citações e notas de rodapé;
Siglas;
Equações e fórmulas;
Ilustrações;
Tabelas;
Avaliação qualitativa;
Avaliação quantitativa;
Tagueamento de Máquinas e Equipamentos;
RETROFIT – Processo de Modernização;
Manutenções pontuais ou cíclicas;
Disposições Finais (quando pertinentes):
Caderno, Registro fotográfico e Registros de Avaliação;
Registro das Evidências;
Identificação dos Profissionais (Engenheiros e Peritos);
Conclusão do PLH;
Proposta de melhorias corretivas;
Quando Aplicável: Certificado de Calibração;
Emissão de ART (Anotação de Responsabilidade Técnica) do CREA SP,
TRT (Termo de Responsabilidade Técnica) do CFT, e
CRT (Certificado de Responsabilidade Técnica) do CNDP BRASIL.
NOTA:
É facultado à nossa Equipe Multidisciplinar Atualizar, adequar, alterar e/ou excluir itens, conforme inspeção e sempre que for necessário, bem como efetuar a exclusão ou inserção de Normas, Leis, Decretos ou parâmetros técnicos que julgarem aplicáveis, estando relacionados ou não no Escopo Normativo ficando a Contratante responsável por efetuar os devidos atendimentos no que dispõem as Legislações pertinentes.
Laudo Guarda-Corpos
Laudo Guarda-Corpos
Referências Normativas (Fontes) aos dispositivos aplicáveis, suas atualizações e substituições até a presente data:
As principais normas complementares para guarda-corpos incluem:
ABNT NBR 9077 – Saídas de emergência em edifícios: Esta Norma fixa as condições exigíveis que as edificações devem possuir;
ABNT NBR 10821-2 – Esquadrias para Edificações Parte 2; Esquadrias Externas -Requisitos e Classificação. Esta Norma especifica os requisitos de desempenho das esquadrias para edificações, independentemente do tipo de material;
ABNT NBR 14718 – Esquadrias – Guarda-Corpos para Edificação – Requisitos, Procedimentos e Métodos de Ensaio: Esta Norma especifica os requisitos e métodos de ensaio para guarda-corpos para edificação, externos ou internos, para uso privativo ou coletivo, instalados em edificações habitacionais, comerciais, industriais, esportivas, culturais, religiosas, turísticas, educacionais, de saúde e de terminais de passageiros;
ABNT NBR 15575-2 – Edificações Habitacionais – Desempenho – Parte 2: Requisitos para os Sistemas Estruturais: Esta parte da NBR15575 estabelece os requisitos e critérios de desempenho que se aplicam somente ao sistema estrutural da edificação habitacional
Associação Brasileira de Normas Técnicas – ABNT;
Outras Normas Técnicas Aplicáveis.
Nota: Este Serviço atende exclusivamente as exigências da MTE (Ministério do Trabalho e Emprego) quando se tratar de atendimento a outros Órgãos, informe no ato da solicitação.
Laudo Guarda-Corpos
Laudo Guarda-Corpos:
Validade das Inspeções: ANUAL exceto se ocorrer quaisquer das seguintes situações:
a) mudança nos procedimentos, finalidades, condições ou operações de trabalho;
b) evento que indique a necessidade de nova Inspeção;
c) mudança de empresa;
d) troca de máquina ou equipamento.
Será emitido Documento Técnico por Profissionais Legalmente Habilitados Perito e Engenheiro de Segurança do Trabalho com ART;
Os Equipamentos utilizados possuem Atestado de Aferição vigente e demais equipamentos são analógicos.
Laudo Guarda-Corpos
Cabe a Contratante fornecer quando for o caso:
Fornecer os meios, Projetos arquitetônicos em Arquivo DWG ou PDF;
Projeto Arquitetônico da Empresa que efetuará ou efetuou a instalação e contato com os mesmos.
Lista de todos os equipamentos elétricos e eletrônicos contidos nas áreas com marca, potência modelo, tipo e temperatura;
Se tiver inflamáveis e/ou combustíveis armazenados com mais 200 litros no total torna-se obrigatório fazer o Prontuário da NR-20.
Demais documentos e procedimentos necessários previstos antes ou depois da Inspeção técnica.
NÃO estão inclusos no Escopo do Serviço:
1. Elaboração de Projeto de Arquitetônico;*
2. Elaboração de Projeto de Instalação;*
3. Elaboração do Memorial de Cálculo*
4. Elaboração de Memorial de Cálculo de Suporte;*
5. Elaboração de Manual de Instrução Técnica Operacional e de Manutenção;*
* (Consultar valor)
Laudo Guarda-Corpos
Saiba Mais: Laudo Guarda-Corpos:
A norma NBR 15575-2 estabelece requisitos para o desempenho dos sistemas estruturais em edificações habitacionais. Ela aborda aspectos como segurança, durabilidade, e resistência a impactos, entre outros. Um dos pontos importantes da norma é a consideração dos guarda-corpos, que devem atender aos requisitos da ABNT NBR 14718, especialmente quando instalados em locais como terraços e coberturas.
Os guarda-corpos são projetados para garantir a segurança das pessoas, evitando quedas e proporcionando proteção em áreas elevadas. A norma especifica que os componentes estruturais não devem sofrer rupturas ou traspassamentos sob impactos, e que são permitidas algumas falhas superficiais, como fissuras e lascamentos, dependendo da energia do impacto.
Para mais detalhes sobre os requisitos específicos e métodos de ensaio para guarda-corpos, recomenda-se consultar a norma ABNT NBR 14718, que fornece diretrizes adicionais sobre a instalação e desempenho desses elementos.
A norma NBR 14718 estabelece requisitos e métodos de ensaio para guarda-corpos em edificações, tanto internos quanto externos, destinados a uso privativo ou coletivo. Os guarda-corpos devem ser instalados em locais com desnível superior a 1,0 m e devem atender a critérios de segurança, resistência e durabilidade.
Requisitos Gerais: Altura Mínima: A altura mínima dos guarda-corpos deve ser de pelo menos 1,10 m em relação à zona de estacionamento normal (ZEN) .
Espaçamento: O espaçamento entre os perfis verticais não deve exceder 0,11 m para evitar a passagem de objetos .
Materiais: Os materiais utilizados devem manter suas características de resistência e durabilidade, e a instalação deve seguir normas específicas para cada tipo de material, como vidro .
Ensaios: Os guarda-corpos devem ser submetidos a três tipos principais de ensaios: Esforço Estático Horizontal: Avalia a resistência ao deslocamento horizontal sob carga de uso e carga de segurança .
Esforço Estático Vertical: Avalia a resistência ao deslocamento vertical sob carga Resistência a Impactos: Avalia o comportamento do guarda-corpos quando submetido a impactos simulados.
Cargas e Deslocamentos:
Carga de Uso: Não deve causar ruptura ou afrouxamento dos componentes. O deslocamento horizontal deve ser ≤ 25 mm e o residual ≤ 3 mm.
Carga de Segurança: Deve ser 1,7 vezes a carga de uso, com deslocamento horizontal ≤ 150 mm. Esses requisitos visam garantir a segurança e a funcionalidade dos guarda-corpos em diversas aplicações, assegurando que os produtos atendam a condições mínimas de desempenho.

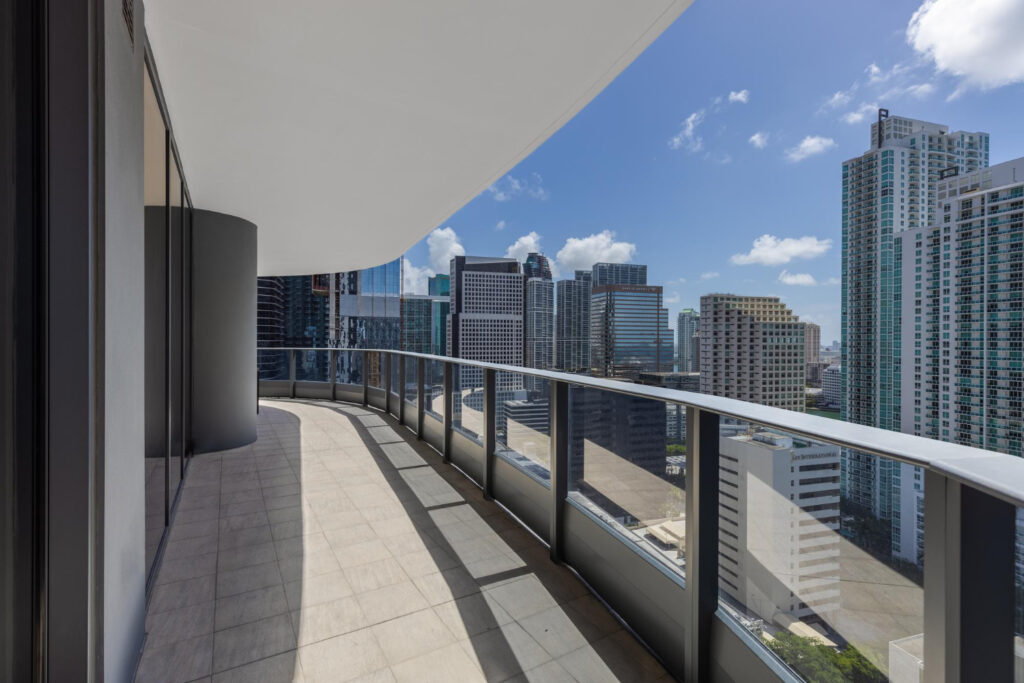

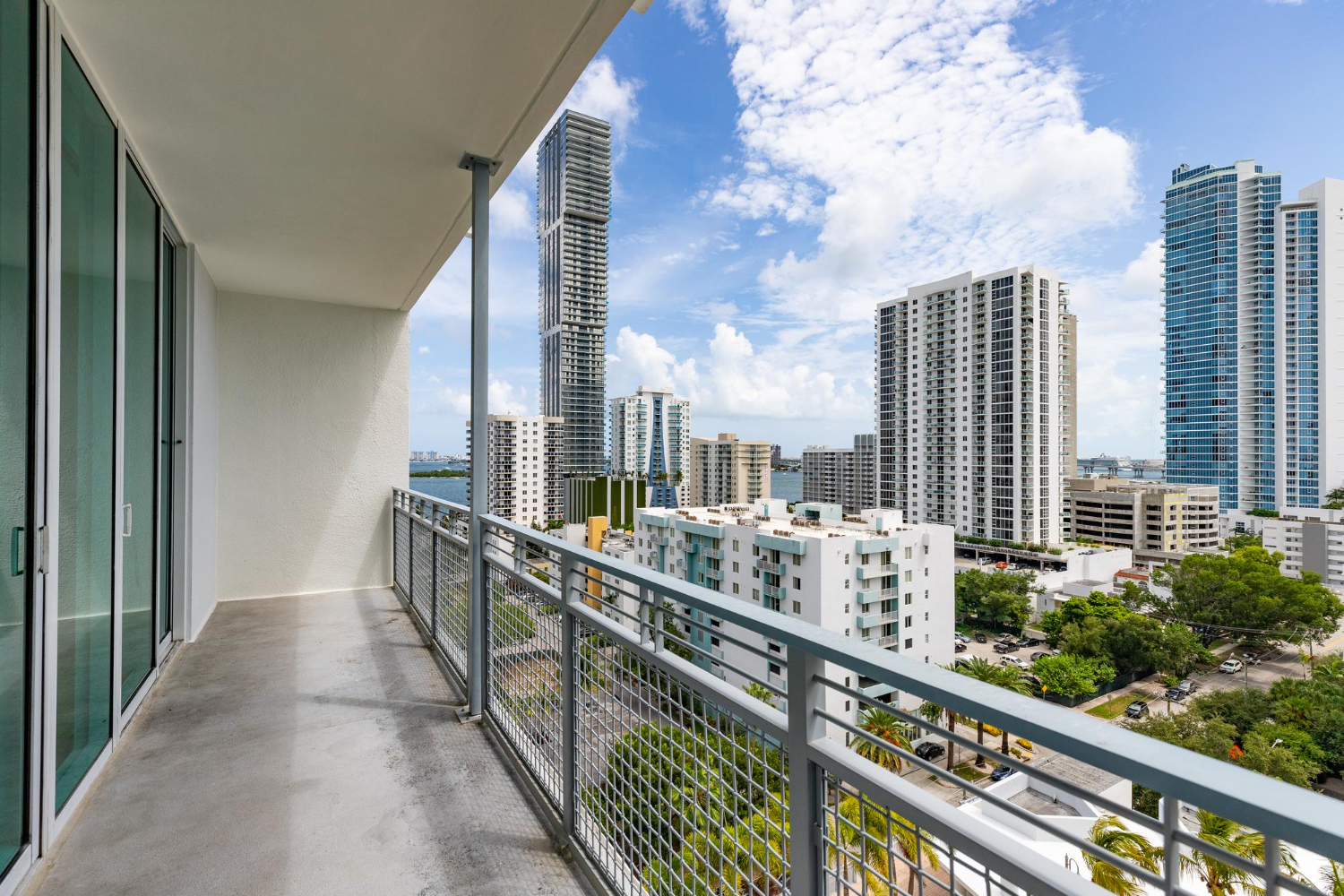

01 – URL FOTO: Licensor’s author: anabel – Freepik.com

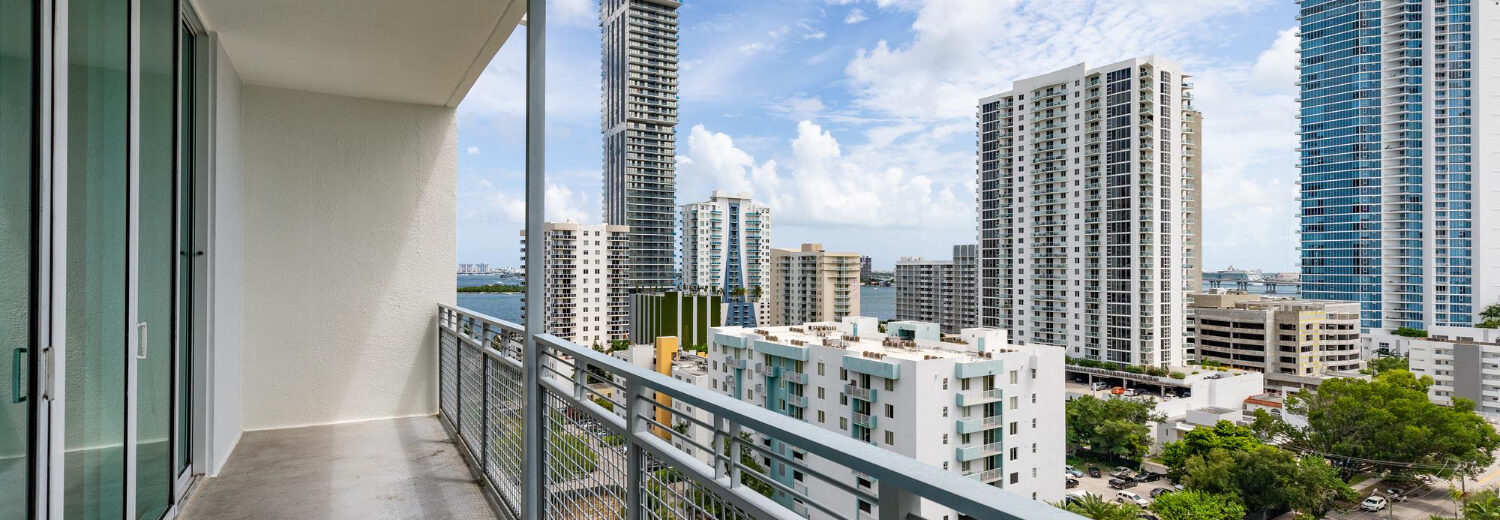

02- URL FOTO: Licensor’s author: anabel – Freepik.com
